Caractéristiques	Détails
Type de produit	Commutateur géré
Ports Ethernet	8 ports 10/100/1000 Mbps
PoE (Power over Ethernet)	Oui, jusqu'à 30W par port
Capacité de commutation	20 Gbps
Protocole de gestion	Web GUI, SNMP, CLI
Dimensions	220 x 130 x 44 mm
Poids	1.2 kg
Température de fonctionnement	0 à 50 °C
Alimentation	Adaptateur secteur inclus
Sécurité	Support des VLAN, contrôle d'accès MAC
Garantie	1 an

FOIRE AUX QUESTIONS - cnMatrix EX1010P Cambium Networks

Comment réinitialiser le Cambium Networks cnMatrix EX1010P aux paramètres d'usine ?

Pour réinitialiser le commutateur cnMatrix EX1010P aux paramètres d'usine, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les LED commencent à clignoter, puis relâchez-le.

Comment configurer le Cambium Networks cnMatrix EX1010P via l'interface web ?

Connectez-vous à l'interface web du commutateur en utilisant un navigateur et en entrant l'adresse IP par défaut (192.168.1.1). Utilisez les identifiants par défaut (admin/admin) pour vous connecter, puis suivez les instructions à l'écran pour configurer les paramètres réseau.

Que faire si le commutateur ne s'allume pas ?

Vérifiez d'abord que l'adaptateur secteur est correctement connecté et que la prise fonctionne. Essayez d'utiliser un autre adaptateur ou une autre prise. Si le problème persiste, le matériel pourrait être défectueux et nécessiter une assistance technique.

Comment mettre à jour le firmware du Cambium Networks cnMatrix EX1010P ?

Téléchargez la dernière version du firmware depuis le site de Cambium Networks. Accédez à l'interface web du commutateur, allez dans la section 'Maintenance' et sélectionnez 'Firmware Upgrade'. Téléversez le fichier du firmware et suivez les instructions pour terminer la mise à jour.

Comment résoudre les problèmes de connectivité avec le Cambium Networks cnMatrix EX1010P ?

Vérifiez les câbles réseau et assurez-vous qu'ils sont correctement branchés. Assurez-vous également que les paramètres VLAN sont correctement configurés. Si le problème persiste, redémarrez le commutateur et vérifiez la configuration des ports.

Le Cambium Networks cnMatrix EX1010P prend-il en charge PoE ?

Oui, le Cambium Networks cnMatrix EX1010P prend en charge Power over Ethernet (PoE) pour alimenter des dispositifs compatibles tels que des caméras IP et des points d'accès sans fil.

Comment surveiller l'état du Cambium Networks cnMatrix EX1010P ?

Vous pouvez surveiller l'état du commutateur via l'interface web, où vous trouverez des informations sur l'utilisation du CPU, de la mémoire et des ports. Des outils de gestion réseau comme Cambium Network's cnMaestro peuvent également être utilisés pour une surveillance plus avancée.

Que faire si les ports du commutateur ne fonctionnent pas ?

Vérifiez si les ports sont activés dans la configuration du commutateur. Assurez-vous également que les câbles utilisés sont en bon état et compatibles avec les vitesses des ports. Vous pouvez redémarrer le commutateur pour résoudre d'éventuels problèmes temporaires.

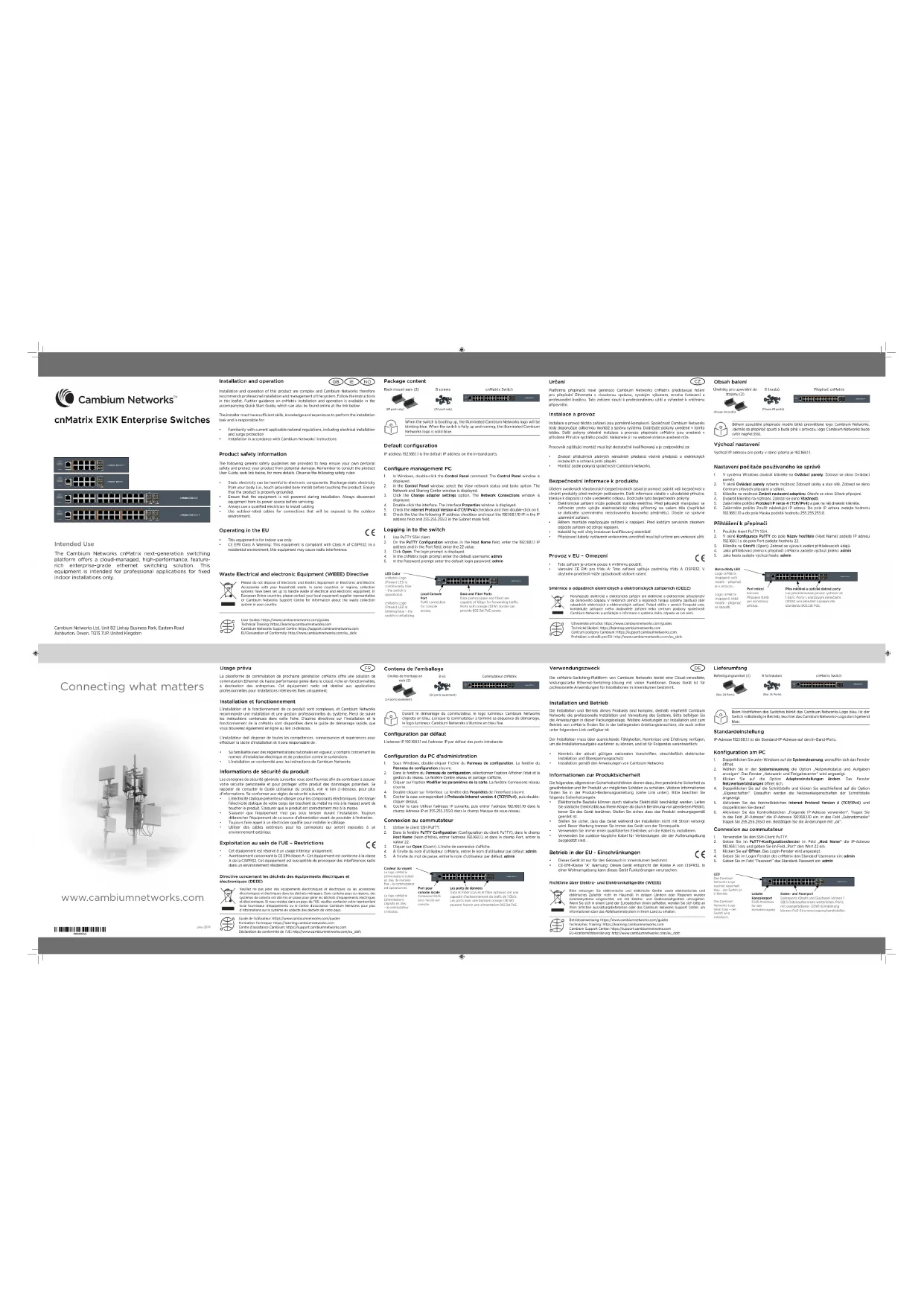

MODE D'EMPLOI cnMatrix EX1010P Cambium Networks

LED Color cnMatrix Logo (Power) LED is continuously blue – the switch is operational. cnMatrix Logo (Power) LED is blinking blue – the switch is initializing. Local Console Port RJ45 connection for console access. Data and Fiber Ports Data ports(copper and fiber) are capable of 1Gbps for forwarding trac. Ports with orange (30W) border can provide 802.3at PoE power. La plateforme de commutation de prochaine génération cnMatrix ore une solution de commutation Ethernet de haute performance gérée dans le cloud, riche en fonctionnalités, à destination des entreprises. Cet équipement radio est destiné aux applications professionnelles pour installations intérieures fixes uniquement. Installation et fonctionnement L’installation et le fonctionnement de ce produit sont complexes, et Cambium Networks recommande une installation et une gestion professionnelles du système. Merci de suivre les instructions contenues dans cette fiche. D’autres directives sur l’installation et le fonctionnement de la cnMatrix sont disponibles dans le guide de démarrage rapide, que vous trouverez également en ligne au lien ci-dessous. L’installateur doit disposer de toutes les compétences, connaissances et expériences pour eectuer la tâche d’installation et il sera responsable de :

• Sa familiarité avec des règlementations nationales en vigueur, y compris concernant les normes d’installation électrique et de protection contre le surtensions

• L’installation en conformité avec les instructions de Cambium Networks Informations de sécurité du produit Les consignes de sécurité générale suivantes vous sont fournies afin de contribuer à assurer votre sécurité personnelle et pour protéger votre produit des dommages potentiels. Se rappeler de consulter le Guide utilisateur du produit, voir le lien ci-dessous, pour plus d’informations. Se conformer aux règles de sécurité suivantes :

• L’électricité statique présente un danger pour les composants électroniques. Décharger l’électricité statique de votre corps (en touchant du métal nu mis à la masse) avant de toucher le produit. S’assurer que le produit est correctement mis à la masse.

• S’assurer que l’équipement n’est pas sous tension durant l’installation. Toujours débrancher l’équipement de sa source d’alimentation avant de procéder à l’entretien.

• Toujours faire appel à un électricien qualifié pour installer le câblage.

• Utiliser des câbles extérieurs pour les connexions qui seront exposées à un environnement extérieur. Exploitation au sein de l’UE – Restrictions

• Cet équipement est réservé à un usage intérieur uniquement.

1. Sous Windows, double-cliquer l’icône du Panneau de configuration. La fenêtre du

Panneau de configuration s’ouvre.

2. Dans le fenêtre du Panneau de configuration, sélectionner l’option Acher l’état et la

gestion du réseau. La fenêtre Centre réseau et partage s’ache.

3. Cliquer sur l’option Modifier les paramètres de la carte. La fenêtre Connexions réseau

4. Double-cliquer sur l’interface. La fenêtre des Propriétés de l’interface s’ouvre.

5. Cocher la case correspondant à Protocole Internet version 4 (TCP/IPv4), puis double-

6. Cocher la case Utiliser l’adresse IP suivante, puis entrer l’adresse 192.168.1.10 dans le

champ Adresse IP et 255.255.255.0 dans le champ Masque de sous-réseau. Connexion au commutateur

1. Utiliser le client SSH PuTTY.

2. Dans la fenêtre PuTTY Configuration (Configuration du client PuTTY), dans le champ

Host Name (Nom d’hôte), entrer l’adresse 192.168.1.1, et dans le champ Port, entrer la valeur 22.

3. Cliquer sur Open (Ouvrir). L’invite de connexion s’ache.

4. À l’invite du nom d’utilisateur cnMatrix, entrer le nom d’utilisateur par défaut: admin

5. À l’invite du mot de passe, entrer le nom d’utilisateur par défaut: admin

Couleur du voyant Le logo cnMatrix (alimentation) éclairé en bleu de manière fixe – le commutateur est opérationnel. Le logo cnMatrix (alimentation) clignote en bleu – le commutateur s’initialise. Port pour console locale Connexion RJ45 pour l’accès par console. Les ports de données Data et Fiber (cuivre et fibre optique) ont une capacité d’acheminement du trafic de 1 Gb/s. Les ports avec une bordure orange (30 W) peuvent fournir une alimentation 802.3at PoE. Oreilles de montage en rack (2) (24 port only) (24 port only) (Pouze 24 portů) (Pouze 24 portů) (24 ports seulement)(24 ports seulement) Lieferumfang 8 Schrauben cnMatrix Switch Beim Hochfahren des Switches blinkt das Cambium Networks-Logo blau. Ist der Switch vollständig in Betrieb, leuchtet das Cambium Networks-Logo durchgehend blau. Standardeinstellung IP-Adresse 192.168.1.1 ist die Standard-IP-Adresse auf den In-Band-Ports. Konfiguration am PC
