Marque	Viking
Modèle	VSBO2402SS
Type de produit	Barbecue à gaz encastrable
Matériau	Acier inoxydable
Type de gaz	Propane ou gaz naturel (selon configuration)
Puissance des brûleurs	Non spécifié (estimation haute performance)
Surface de cuisson	Grille en acier inoxydable
Brûleurs latéraux	Possibilité d'ajouter un brûleur latéral ou électrique (en option)
Allumage	Allumage électronique (intégré)
Dimensions (L x P x H)	Environ 87,6 cm de largeur (ouverture) × 53,3 cm de profondeur × 91,4 cm de hauteur (estimé)
Poids	Environ 68 kg (estimé)
Alimentation électrique	120 V CA, 60 Hz pour l'éclairage et les accessoires
Entretien et nettoyage	Nettoyer l'inox avec un produit spécialisé (ex: Magic pour inox), éviter le chlore et les abrasifs
Sécurité	Ne jamais stocker de bouteilles de propane à l'intérieur du meuble ; respecter les distances de sécurité
Pièces détachées et réparabilité	Pièces autorisées Viking nécessaires pour maintenir la garantie ; service après-vente agréé
Garantie	2 ans garantie complète sur les matériaux et la fabrication (pièces et main-d'œuvre), 90 jours pour les finitions esthétiques
Installation	Encastrable dans un îlot ou contre un mur ; nécessite un plan de travail d'au moins 2,9 cm d'épaisseur
Utilisation prévue	Usage domestique extérieur
Pays de fabrication	États-Unis (Viking Range, LLC)

FOIRE AUX QUESTIONS - VSBO2402SS VIKING

Quel type de gaz utiliser avec le Viking VSBO2402SS ?

Le barbecue peut fonctionner au propane ou au gaz naturel, selon le kit de conversion installé. Vérifiez la configuration de votre appareil avant utilisation.

Puis-je installer un brûleur latéral supplémentaire ?

Oui, le meuble est prévu pour accueillir un brûleur latéral Viking ou un brûleur électrique en option. Des trous de passage sont prévus dans le panneau latéral.

Comment nettoyer les surfaces en inox sans les rayer ?

Utilisez un nettoyant spécial inox (ex: Magic pour inox ou Sheila Shine) et frottez dans le sens du grain. Évitez les produits contenant du chlore, les tampons abrasifs ou la paille de fer.

Puis-je ranger des bouteilles de gaz dans le meuble ?

Non, ne stockez jamais de bouteilles de propane à l'intérieur du meuble. Elles doivent rester à l'extérieur pour des raisons de sécurité.

Quelle est la hauteur minimale du plan de travail pour l'encastrement ?

Le plan de travail doit avoir une épaisseur minimale de 2,9 cm (1-1/8 pouce) pour supporter l'appareil.

Comment installer le transformateur pour les modèles avec éclairage ?

Le transformateur se monte à l'intérieur du cadre. Repérez les trous dans le panneau arrière, passez le câble d'alimentation et fixez le transformateur avec les vis fournies (Torx T25).

Que faire en cas de rayures sur l'inox ?

Les rayures superficielles peuvent être atténuées en frottant doucement avec un nettoyant inox non abrasif dans le sens du grain. Pour des dommages esthétiques, contactez le service après-vente dans les 90 jours suivant l'achat.

Le barbecue est-il garanti ?

Oui, une garantie complète de 2 ans couvre les défauts de matériaux et de fabrication. Les finitions esthétiques sont garanties 90 jours. L'entretien doit être effectué par un centre agréé Viking.

Puis-je utiliser des pièces non-Viking pour la réparation ?

Pour préserver la garantie, utilisez uniquement des pièces autorisées Viking. Toute pièce non agréée peut annuler la garantie.

Où trouver le numéro de série et la date d'achat ?

Le numéro de série figure sur une étiquette apposée sur l'appareil (souvent à l'intérieur de la porte ou sur le châssis). Conservez votre facture comme preuve d'achat.

MODE D'EMPLOI VSBO2402SS VIKING

Manual d'Installation/ Utilisation

Petits Meubles d'Exterieur

VBBO1601 / VBBO2602 / VBBO5160 / VBBO5260

VURO3200 / VBO1811 / VBO1830 / VSBO2402 / VTOP1810

VQBO4121 / VQBO5322 / VQBO5420 / VQBO5540 / VQWO4120 / VQWO5311

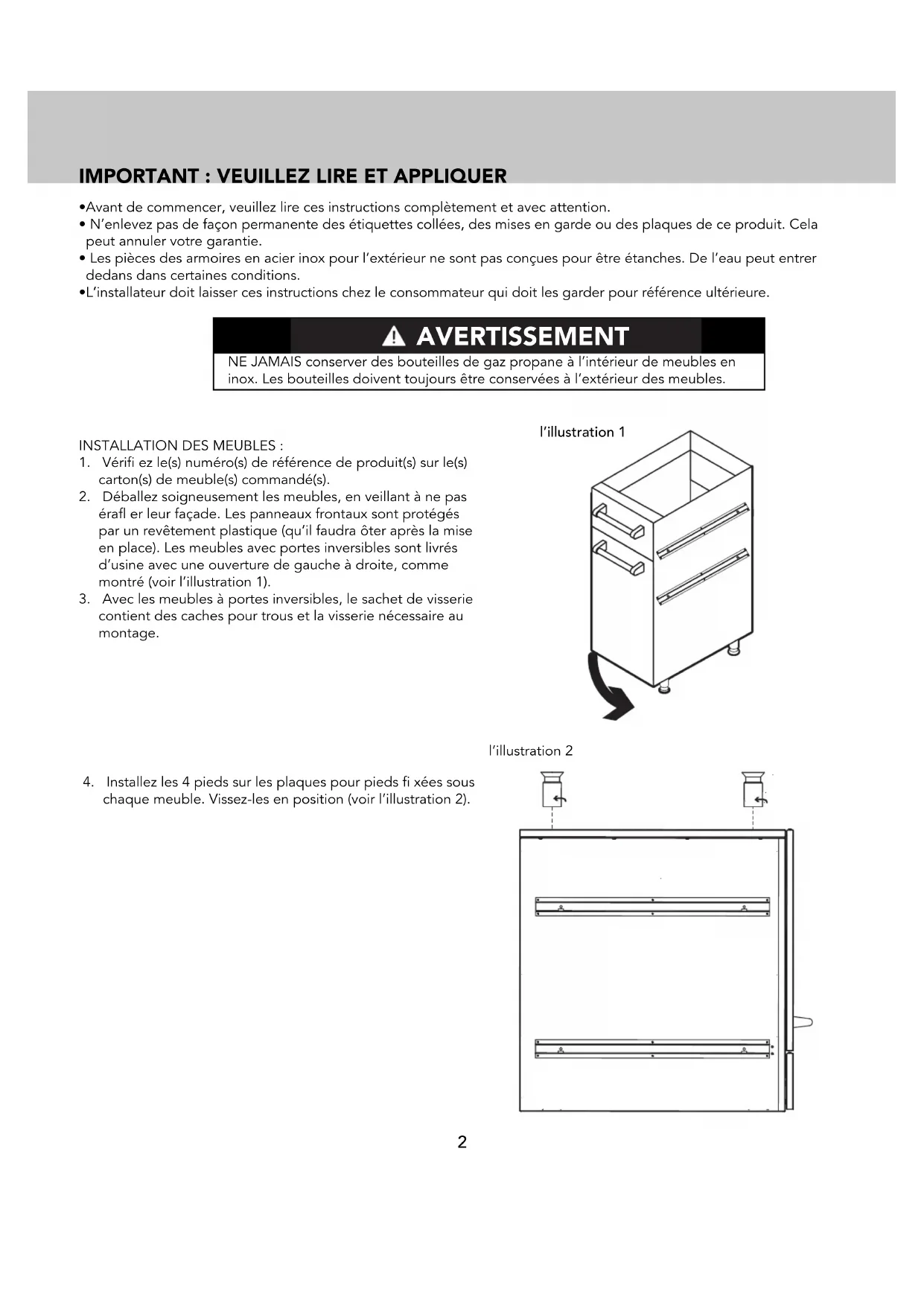

IMPORTANT : VEUILLEZ LIRE ET APPLIQUER

• Avant de commencer, veuillez lire ces instructions complètement et avec attention.
• N'enlevez pas de façon permanente des étiquettes collées, des mises en garde ou des plaques de ce produit. Cela peut annuler votre garantie.
• Les pièces des armoires en acier inox pour l'extérieur ne sont pas conçues pour être étanches. De l'eau peut entrer dedans dans certaines conditions.
  • L'installateur doit laisser ces instructions chez le consommateur qui doit les garder pour référence ultérieure.

AVERTISSEMENT

NE JAMAIS conserver des bouteilles de gaz propane à l'intérieur de meubles en inox. Les bouteilles doivent toujours être conservées à l'extérieur des meubles.

INSTALLATION DES MEUBLES :

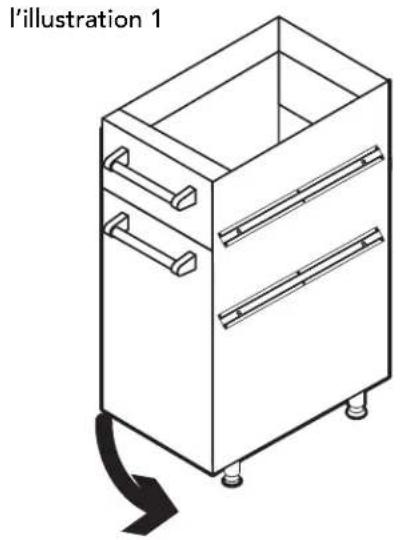

1. Vérifi ez le(s) numéro(s) de référence de produit(s) sur le(s) carton(s) de meuble(s) commandé(s).
2. Déballez soigneusement les meubles, en veillant à ne pas érafl er leur façade. Les panneaux frontaux sont protégés par un revêtement plastique (qu'il faudra ôter après la mise en place). Les meubles avec portes inversibles sont livrés d'usine avec une ouverture de gauche à droite, comme montré (voir l'illustration 1).
3. Avec les meubles à portes inversibles, le sachet de visserie contient des caches pour trous et la visserie nécessaire au montage.

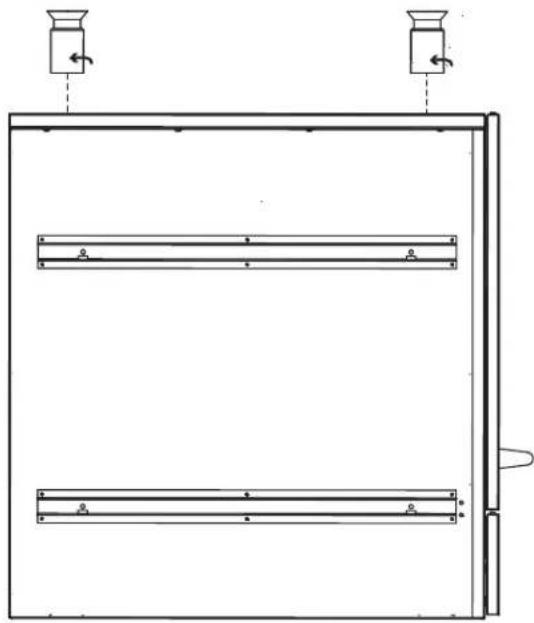

1. Installez les 4 pieds sur les plaques pour pieds fi xées sous chaque meuble. Vissez-les en position (voir l'illustration 2).

1. Placez le(s) meuble(s) à peu près à leur position fi nale. Mettez le(s) de niveau avec les pieds réglables. Utilisez les vis SMS fournies pour visser ensemble les meubles (voir l'illustration 3)

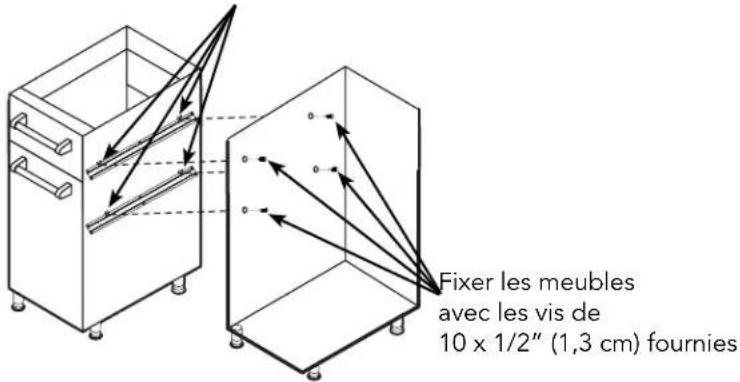

l'illustration 3

Installer 4 agrafes Tinnerman (fournies) avant d'attacher les meubles ensemble

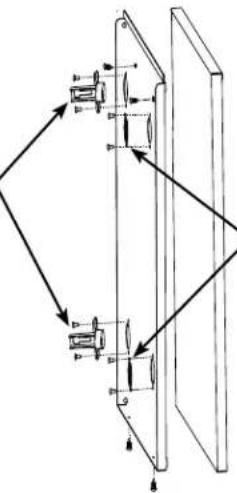

1. Déterminez le côté approprié pour la charnière des meubles à ouverture de portes inversible. Enlevez le panneau de porte extérieur. Installez les charnières en plaçant leur plaque dans le trou de porte et en serrant en place avec la visserie fournie. Vissez les plaques de charnières dans les avant trous appropriés des côtés de meuble. Fixez les caches de trous avec la visserie fournie (voir l'illustration 4).

l'illustration 4

Utiliser vis à métaux 8 x 3/8" (,95 cm) et contre-écrou pour fi xer le cache trou sur le panneau intérieur de porte.

Utiliser vis à métaux 8 x 3/8" (,95 cm) à tête plate et contre-écrou pour fi xer le support de charnière sur l'intérieur de porte.

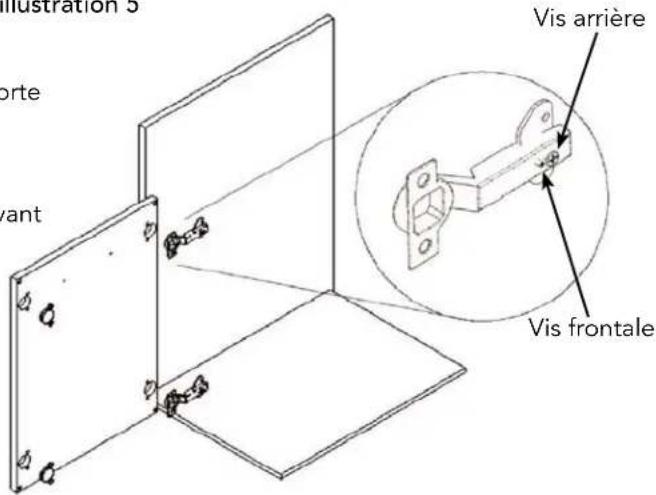

1. Les portes de meubles peuvent être réglées quand les meubles sont bien de niveau en position fi nale. Il y a deux vis de réglage sur le receveur de charnière (voir l'illustration 5).

2. La vis frontale est utilisée pour centrer la porte dans son ouverture. En la tournant dans un sens ou l'autre le centrage de porte se modifi e par rapport à l'ouverture du meuble.

3. La vis arrière est utilisée pour aligner le devant de la porte avec le caisson de meuble et à fi xer la porte sur le meuble. Desserrez légèrement cette vis pour faire renter ou sortir la porte. Resserrez cette vis pour fi xer la porte en position.

l'illustration 5

INSTALLATION

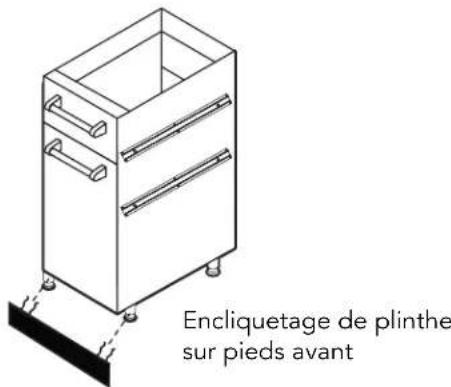

1. Si vous le souhaitez, encliquetez sur les pieds à l'avant la plinthe incluse avec le meuble (voir l'illustration 6).

l'illustration 6

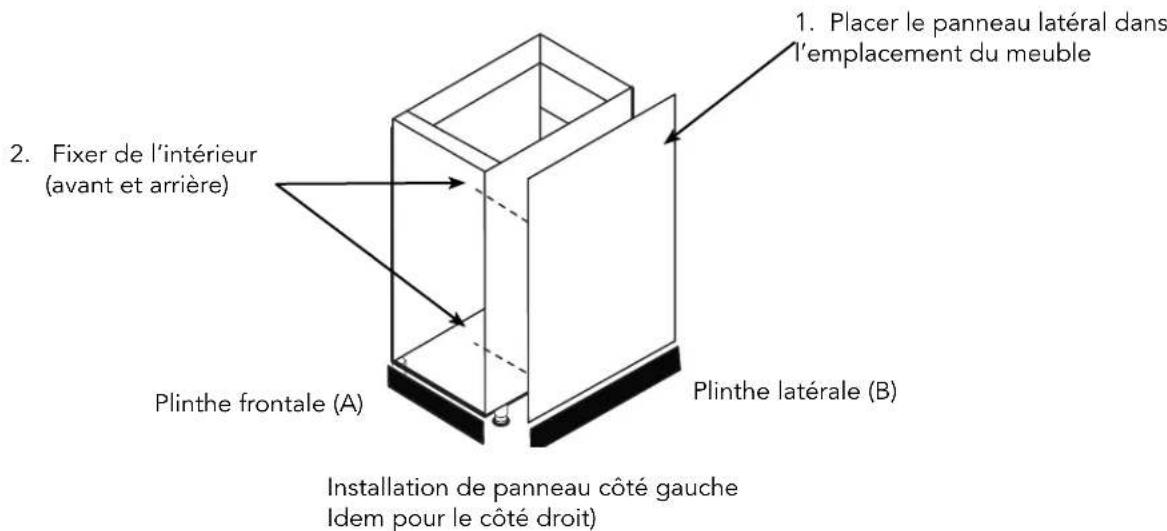

1. INSTALLATION DU PANNEAU LATÉRAL (fi n de rangée uniquement)

- Enlevez tous les tiroirs (s'il y a lieu).

- Enlevez tout le revêtement protecteur du panneau et montez-le en utilisant les vis tek 10 x 1/2" fournies (voir l'illustration 7).

•Fixez la plinthe sur les pieds (voir l'illustration 6).

REMARQUE :

INSTALLATIONS CONTRE MUR :

La partie avant de la plinthe latérale doit être raccourcie pour s'adapter à la plinthe frontale (voir l'illustration 7).

La matériau plastique peut se couper avec n'importe quelle lame de scie à bois.

INSTALLATONS EN ÎLOTS :

Il faut adapter les plinthes latérales, avant et arrière (voir l'illustration 7).

l'illustration 7

Plinthes Dimensions Installations Contre Mur Installations En Îlots
Plinthe frontale (A 16	3/4" (42.5 cm) 16 3/4" (42.5 cm)
Plinthe latérale (B) 27	1/4" (61.6 cm) 25 1/2" (64.8 cm)
Plinthe arrière (C) N/A	16 3/4" (42.5 cm)

INSTALLATION

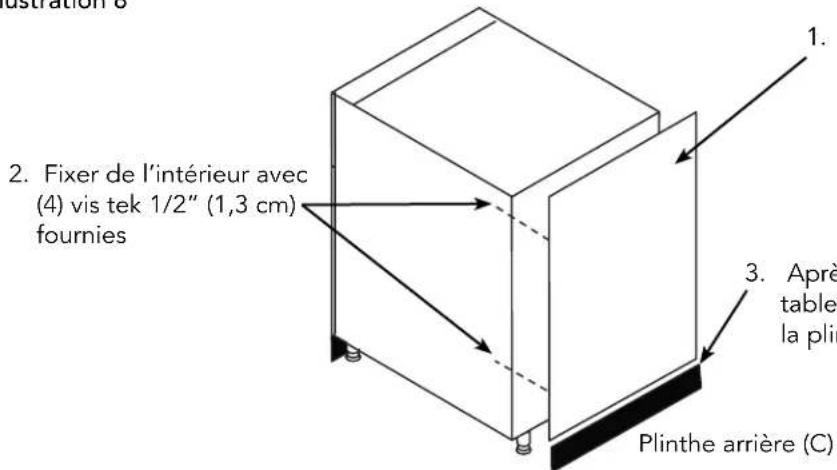

10. INSTALLATION DU PANNEAU ARRIÈRE

- Enlevez tout le revêtement protecteur du panneau et montez-le en utilisant les vis tek 10 x 1/2" (1,3 cm) fournies (voir l'illustration 8).

• Fixez la plinthe arrière sur les pieds (voir l'illustration 8).

REMARQUE : Pour extrémités de rangée, il faut adapter les plinthes latérales, avant et arrière (voir les illustrations 7 et 8).

l'illustration 8

1. Placer le panneau arrière dans l'emplacement du meuble

2. Après modifi cation de la plinthe arrière (voir le tableau de dimensions en page 4), encliqueter la plinthe en place

11. INSTALLATION DE PLAN DE TRAVAIL DE FOURNITURE LOCALE

Les petits meubles d'extérieur sont conçus pour une épaisseur minimale de plan de travail de 2,9 cm (1-1/8") comme on en trouve avec du matériau à granite ou quartz. Si on utilise un plan d'épaisseur supérieure à 3,8 cm (1-1/2"), les appareils supportés devront réglés à la hauteur appropriée. Pour trouver des exemples d'installations courantes, voir le guide de planifi cation pour inox.

1. Installer les appareils en suivant leurs instructions d'installation respectives.

Installation du transformateur

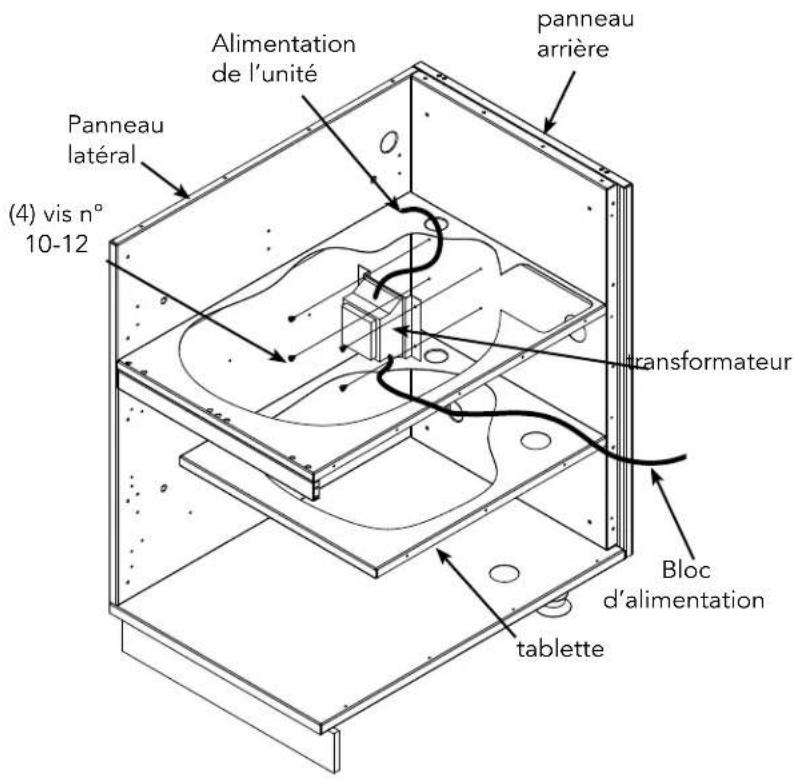

Pour les modèles VBBO5160/VBBO5260

1. Le transformateur doit être monté à l'intérieur de l'encadrement.
2. Si vous installez une grille Viking sur un côté du brûleur, vous trouverez un trou sur un côté de l'encadrement fourni, afi n de raccorder la grille au brûleur électrique ou au brûleur latéral.
3. Dans le cas contraire, repérez les quatre trous du panneau arrière et passez la fi che CA à travers le trou de la tablette et le trou du panneau arrière.
4. Alignez les trous du transformateur avec ceux du panneau arrière.
5. Utilisez les (4) vis n° 10-12 fournies avec un embout Torx T25 pour fixer à l'aide d'une visseuse le transformateur au panneau arrière.
6. Passez le connecteur à travers le trou ci-dessus pour le raccorder au brûleur latéral ou au brûleur électrique.

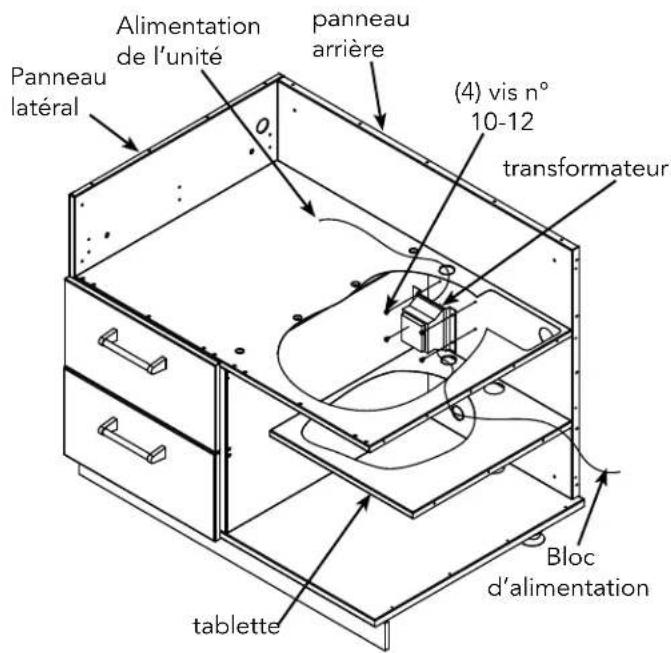

Pour les modèles VQBO5420

1. Le transformateur doit être monté à l'intérieur de l'encadrement.
2. Repérez les quatre trous dans le panneau arrière et passez la fi che CA à travers le trou de la tablette et le trou du panneau arrière.
3. Alignez les trous du transformateur avec ceux du panneau arrière.
4. Utilisez les (4) vis n° 10-12 fournies avec un embout Torx T25 pour fi xer à l'aide d'une visseuse le transformateur au panneau arrière.
5. Passez le connecteur à travers le trou ci-dessus pour le raccorder à la grille.
6. Si vous installez un brûleur latéral Viking ou un brûleur électrique sur un côté de la grille, vous trouverez un trou sur un côté de l'encadrement fourni, afi n de raccorder le connecteur de la grille aux brûleurs

Installation du transformateur

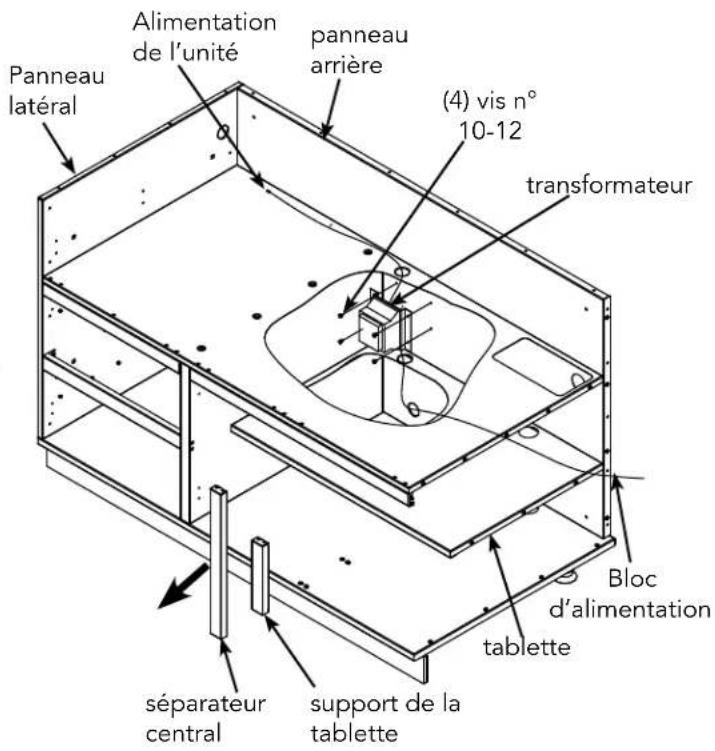

Pour les modèles VQBO5540

1. Le transformateur doit être monté à l'intérieur de l'encadrement.
2. Saisissez le séparateur central entre les deux portes à l'intérieur de l'encadrement et tirez fermement pour l'extraire.
3. Saisissez le support de la tablette (derrière le séparateur central tout juste retiré) et tirez fermement pour l'extraire.
4. Repérez les quatre trous dans le panneau arrière et passez la fi che CA à travers le trou de la tablette et le trou du panneau arrière.
5. Alignez les trous du transformateur avec ceux du panneau arrière.
6. Utilisez les (4) vis no 10-12 fournies avec un embout Torx T25 pour fi xer à l'aide d'une visseuse le transformateur au panneau arrière.
7. Passez le connecteur à travers le trou ci-dessus pour le raccorder à la grille.
8. Fixez de nouveau le support de la tablette en alignant les fentes avec les vis à épaulement et en la repoussant par glissement.
9. Fixez de nouveau le séparateur central en alignant les fentes avec les vis à épaulement et en le repoussant par glissement.
10. Si vous installez un brûleur latéral Viking ou un brûleur électrique sur un côté de la grille, vous trouverez un trou sur un côté du meuble fourni, afi n de raccorder le connecteur de la grille aux brûleurs.

NETTOYAGE ET ENTRETIEN

ATTENTION

• Ne pas utiliser d'agents de nettoyage contenant du chlore ou des composés au chlore sur la finition en inox. Le chlore ou les composés au chlore sont corrosifs pour l'inox
• Ne pas utiliser de couteau métallique ou autre outil métallique pour gratter des parties en inox.
• Ne pas laisser stagner du jus de citron ou de tomate sur des surfaces en inox, leur acide citrique décolorerait de façon permanente l'inox. Essuyer immédiatement toute éclaboussure.

• Ne pas utiliser de nettoyants abrasifs, de tampons en paille de fer, ou de tissus abrasifs, car cela rayerait le produit.

• Enlevez soigneusement la couche de plastique de protection de chacune des surfaces en inox. Nettoyez l'inox avec un produit nettoyant pour inox en passant dans le sens du grain. N'utilisez que des produits spéciaux pour inox, en frottant toujours dans le sens du grain, sinon cela provoquerait des petites érafl ures. Parmi les bons nettoyants sont recommandés Magic™ pour inox et Sheila Shine™.

• En environnement avec air salin, des petites quantités de rouille peuvent s'accumuler sur les pièces en inox. Un nettoyant pour inox un peu plus huileux, comme du Sheila Shine™ , protégera mieux contre l'oxydation et la légère rouille de surface. Nettoyer périodiquement les surfaces protégera leur finition pour de nombreuses années.

SPÉCIFICATIONS DE BASE

*Incluant la plinthe fournie
**Depuis l'intérieur d'angle jusqu'au prochain meuble

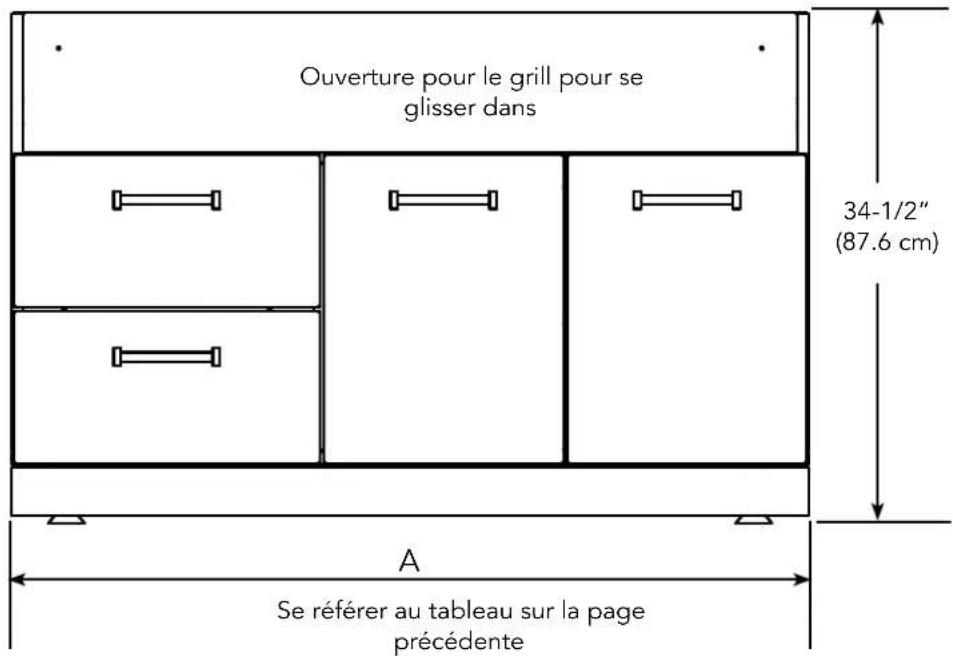

Vue de face

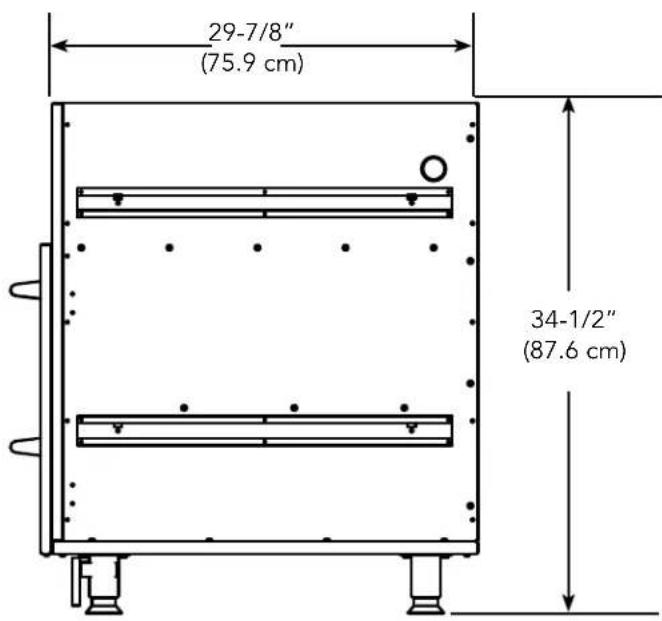

Vue de côté

Si un entretien est nécessaire, contactez votre centre de réparation agréé.

Préparez les informations suivantes de manière à ce qu'elles soient facilement disponibles :

• Numéro de modèle
• Numéro de série
• Date d'achat
• Nom du distributeur qui vous a vendu le produit

Décrivez clairement votre problème. Si vous n'arrivez pas à obtenir le nom d'un centre de réparation agréé, ou si les problèmes d'entretien persistent, contactez Viking Range au 1-888-845-4641, ou écrivez à :

VIKING RANGE, LLC

SERVICE PRIVILÉGIÉ

111 Front Street

Greenwood, Mississippi 38930 É.-U.

Veuillez conserver les informations ci-dessous. Elles vous seront nécessaires en cas d'opération d'entretien.

Numéro de modèle ____ Numéro de série ____

Date d'achat ____ Date d'installation ____

Nom du distributeur ____

Adresse ____

Si l'entretien nécessite l'installation de pièces, utilisez uniquement des pièces autorisées pour être couvert par la garantie.

Conservez ce manuel pour référence ultérieure.

GARANTIE PETITS MEUBLES D'EXTERIEUR- SÉRIE PROFESSIONNELLE GARANTIE COMPLÈTE DE DEUX ANS

Les petits meubles d'extérieur et toutes leurs pièces, à l'exception de ce qui est détaillé ci-dessous*, sont garantis contre tout défaut de matériaux ou de fabrication en utilisation résidentielle normale pendant deux (2) ans à partir de la date d'achat d'origine ou la date d'achèvement d'une construction neuve, la période la plus longue étant à retenir. Le garant, Viking Range, LLC, réparera ou remplacera, à sa discrétion, toute pièce en panne ou défectueuse pendant la période de garantie.

*GARANTIE ESTHÉTIQUE COMPLÈTE DE QUATRE-VINGT-DIX (90) JOURS : Les éléments décoratifs sont garantis contre tout défaut de matériaux ou de fabrication (tel que des rayures sur l'inox, etc.) pendant quatre-vingt-dix (90) jours à compter de la date d'achat d'origine. TOUT DÉFAUT DOIT ÊTRE SIGNALÉ AU REVENDEUR DANS LES QUATRE-VINGT-DIX (90) JOURS SUIVANT LA DATE D'ACHAT D'ORIGINE. Viking Range, LLC utilise les procédés les plus performants et les meilleurs matériaux disponibles pour produire toutes les finitions. Cependant, une légère variation de couleur peut être remarquée à cause des différences liées à l'éclairage, à l'emplacement du produit et à d'autres facteurs. Par conséquent, cette garantie ne s'applique pas aux variations liées à ces facteurs.

GARANTIE LIMITÉE DE DEUX ANS

Toutes charnières de portes ou glissières de tiroirs qui s'avéreraient défectueuses par défauts dus aux matériaux ou à la main d'œuvre au cours d'une utilisation domestique normale durant la seconde année à compter de la date d'achat d'origine seront réparées ou remplacées, sans frais pour les pièces elles-mêmes, le propriétaire payant tous les autres coûts, y compris la main d'œuvre.

Cette garantie est donnée à l'acheteur d'origine du produit garanti en ceci et à chaque propriétaire cessionnaire du produit durant la période de garantie.

CONDITIONS GÉNÉRALES

Cette garantie s'applique à l'acheteur d'origine du produit garanti selon les modalités définies et à chaque acquéreur du produit pendant la période de garantie et elle s'applique aux produits achetés et se trouvant aux États-Unis et au Canada. Les produits doivent avoir été achetés dans le pays où vous demandez un entretien. Si le produit ou l'une de ses pièces contient un défaut ou fonctionne mal pendant la période de garantie complète après que le garant a tenté un nombre raisonnable de fois de remédier au défaut ou au mauvais fonctionnement, le propriétaire obtiendra un remboursement ou le remplacement du produit ou de la (des) pièce(s). Le remplacement d'une pièce comprend son installation gratuite, à l'exception de ce qui est spécifié dans la garantie limitée. Selon cette garantie, l'entretien doit être effectué par un agent d'entretien ou un représentant agréé par Viking Range, LLC. L'entretien sera réalisé pendant les heures normales de travail et le travail effectué en heures supplémentaires ou en tarif majoré ne sera pas couvert par cette garantie.

Le propriétaire est responsable de l'installation correcte, doit s'assurer qu'un entretien nécessaire et raisonnable est réalisé, doit fournir une preuve d'achat sur demande et rendre l'appareil raisonnablement accessible pour l'entretien. Le renvoi de la carte d'enregistrement du propriétaire n'est pas une condition de garantie. Vous devrez toutefois renvoyer la carte d'enregistrement du propriétaire pour permettre à Viking Range, LLC de prendre contact avec vous au sujet de problèmes de sécurité éventuels pouvant vous concerner. Cette garantie vous donne des droits légaux spécifiques et vous pouvez également avoir d'autres droits, qui varient d'une juridiction à l'autre.

EXCLUSION DE GARANTIE : Cette garantie ne s'applique pas aux dommages qui résultent d'abus, d'absence d'entretien nécessaire et raisonnable, d'accident, de livraison, de négligence, de catastrophe naturelle, de perte d'alimentation électrique sur le produit pour quelque raison que ce soit, de modifications, d'une utilisation extérieure, d'une installation incorrecte, d'un fonctionnement incorrect ou de réparations ou d'entretien du produit réalisés par toute autre personne qu'un agent d'entretien ou un représentant autorisé par Viking Range, LLC. Cette garantie ne s'applique pas à un usage commercial. LIMITATION DES RECOURS ET DURÉE DE LA GARANTIE IMPLICITE LE RECOURS UNIQUE ET EXCLUSIF DU PROPRIÉTAIRE POUR UNE RÉCLAMATION DE QUELQUE NATURE QUE CE SOIT CONCERNANT CE PRODUIT SERA L'ENSEMBLE DES RECOURS DÉFINIS CI-DESSUS. VIKING RANGE, LLC N'EST PAS RESPONSABLE DES DOMMAGES CONSÉCUTIFS OU INDIRECTS, INCLUANT MAIS NE SE LIMITANT PAS À LA PERTE D'ALIMENTS OU DE MÉDICAMENTS, À CAUSE D'UNE PANNE DU PRODUIT, SURVENANT EN VIOLATION DE GARANTIE, EN VIOLATION DE CONTRAT OU AUTRE. Certaines juridictions n'autorisent pas l'exclusion ou la limitation de dommages indirects ou consécutifs. Dans ce cas, cette disposition ne s'appliquerait pas. TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER APPLICABLE À CE PRODUIT A UNE DURÉE LIMITÉE À LA PÉRIODE COUVERTE PAR LES GARANTIES LIMITÉES ÉCRITES EXPLICITES APPLICABLES DÉFINIES CI-DESSUS. Certains états n'autorisent pas les limitations de durée de garantie implicite. Dans ce cas, cette disposition ne s'appliquerait pas.

ENTRETIEN SOUS GARANTIE : Pour obtenir un entretien sous garantie, contactez un agent d'entretien autorisé par Viking Range, LLC, ou Viking Range, LLC, 111 Front Street, Greenwood, Mississippi 38930, [phone]. Foumisssez les numéros de modèle et de série et la date d'achat d'origine ou la date d'achèvement d'une construction neuve. Pour obtenir le nom de l'agence d'entretien autorisée par Viking Range, LLC la plus proche, appelez Viking Range, LLC. IMPORTANT : Conservez la preuve d'achat d'origine pour établir la période de garantie.

Les spécifi cations sont sujettes à modifi cation sans préavis.
