DP10 - Système hifi OLYMPUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système hi-fi (enregistreur vocal numérique)
Marque	Olympus
Modèle	DP10
Mémoire intégrée	1 Go (flash)
Formats d'enregistrement	HQ (haute qualité), SP (standard)
Microphone	Micro condensateur à électret (mono)
Haut-parleur	Dynamique rond 36 mm intégré
Puissance maximale	200 mW
Prise pour écouteurs	Mini-jack 3,5 mm mono, impédance EAR 8 Ω ou plus
Alimentation	2 piles AAA (LR03) ou 2 piles rechargeables Ni-MH
Température d'utilisation	0°C à 42°C
Dimensions (approx.)	102 x 37 x 18 mm (hors protubérances)
Poids (approx.)	80 g (hors piles)
Fonctions principales	Enregistrement, lecture, pause, avance/retour rapide, recherche par date, réglage sensibilité micro (High/Low), réduction de bruit, lecture à vitesses multiples (x0,5; x0,75; normal; x1,25; x1,5), verrouillage clavier (HOLD), mode économie d'énergie
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants organiques (alcool, diluant).
Sécurité	Ne pas exposer à la chaleur, à l'humidité ou aux chocs. Ne pas démonter, réparer ou modifier l'appareil. Garder hors de portée des enfants. Ne pas insérer de piles en inversant les pôles.
Pièces détachées et réparabilité	Piles, écouteurs (non fournis). Accessoires optionnels : batterie Ni-MH rechargeable BR401, chargeur BC400. Pour toute réparation, contacter le service après-vente Olympus ou un revendeur agréé.
Informations générales	Durée d'enregistrement : environ 67 h (HQ), 131 h (SP). Durée de vie des piles (alcalines) : enregistrement jusqu'à 63 h, lecture haut-parleur jusqu'à 21 h, lecture écouteurs jusqu'à 69 h. Ne pas jeter les piles au feu.

FOIRE AUX QUESTIONS - DP10 OLYMPUS

Pourquoi l'enregistreur ne s'allume-t-il pas ?

Vérifiez que les piles ne sont pas épuisées ou mal insérées. Assurez-vous que le commutateur POWER est en position [ON]. Nettoyez les bornes des piles avec un chiffon sec si nécessaire.

Que faire si rien ne se produit lors de l'appui sur une touche ?

Le commutateur POWER est peut-être sur la position [OFF/HOLD]. Glissez-le en position [ON] pour déverrouiller le clavier.

Le haut-parleur n'émet aucun son pendant la lecture, que faire ?

Vérifiez si un écouteur est branché : la fiche désactive le haut-parleur. Assurez-vous que le volume n'est pas réglé au minimum.

J'entends un bruit anormal pendant l'enregistrement (effet Larsen), comment y remédier ?

Eloignez les écouteurs du microphone, ne dirigez pas le micro vers les écouteurs, ou baissez le volume du moniteur d'enregistrement.

Impossible d'enregistrer : que vérifier ?

Vérifiez si [Mémoire pleine] ou [Taille maximum de fichier atteinte] s'affiche. Supprimez des fichiers inutiles. Un maximum de 99 fichiers par jour est autorisé.

La vitesse de lecture est trop rapide ou trop lente, comment la régler ?

Utilisez la touche PLAY SPEED pour sélectionner la vitesse normale. Les vitesses disponibles sont : x0,5; x0,75; normal; x1,25 et x1,5.

Comment régler l'heure et la date ?

Maintenez la touche SEARCH/MENU enfoncée 1 seconde. Utilisez les touches de navigation pour sélectionner [Réglage Heure et date]. Réglez la date et l'heure, puis appuyez sur PLAY/OK au signal horaire.

Comment effacer un fichier ?

Arrêtez la lecture sur le fichier à effacer. Maintenez SEARCH/MENU enfoncé, sélectionnez [Supp. fichier] ou [Supp. par date]. Confirmez avec PLAY/OK. Attention : un fichier effacé ne peut pas être récupéré.

Quels accessoires sont disponibles pour cet appareil ?

Les accessoires optionnels incluent la batterie rechargeable Ni-MH BR401 et le chargeur BC400 (pour l'Europe). Les écouteurs ne sont pas fournis.

Que faire en cas de dysfonctionnement (bruit, chaleur, fumée) ?

Retirez immédiatement les piles en faisant attention de ne pas vous brûler. Contactez votre revendeur ou le service après-vente Olympus pour une révision.

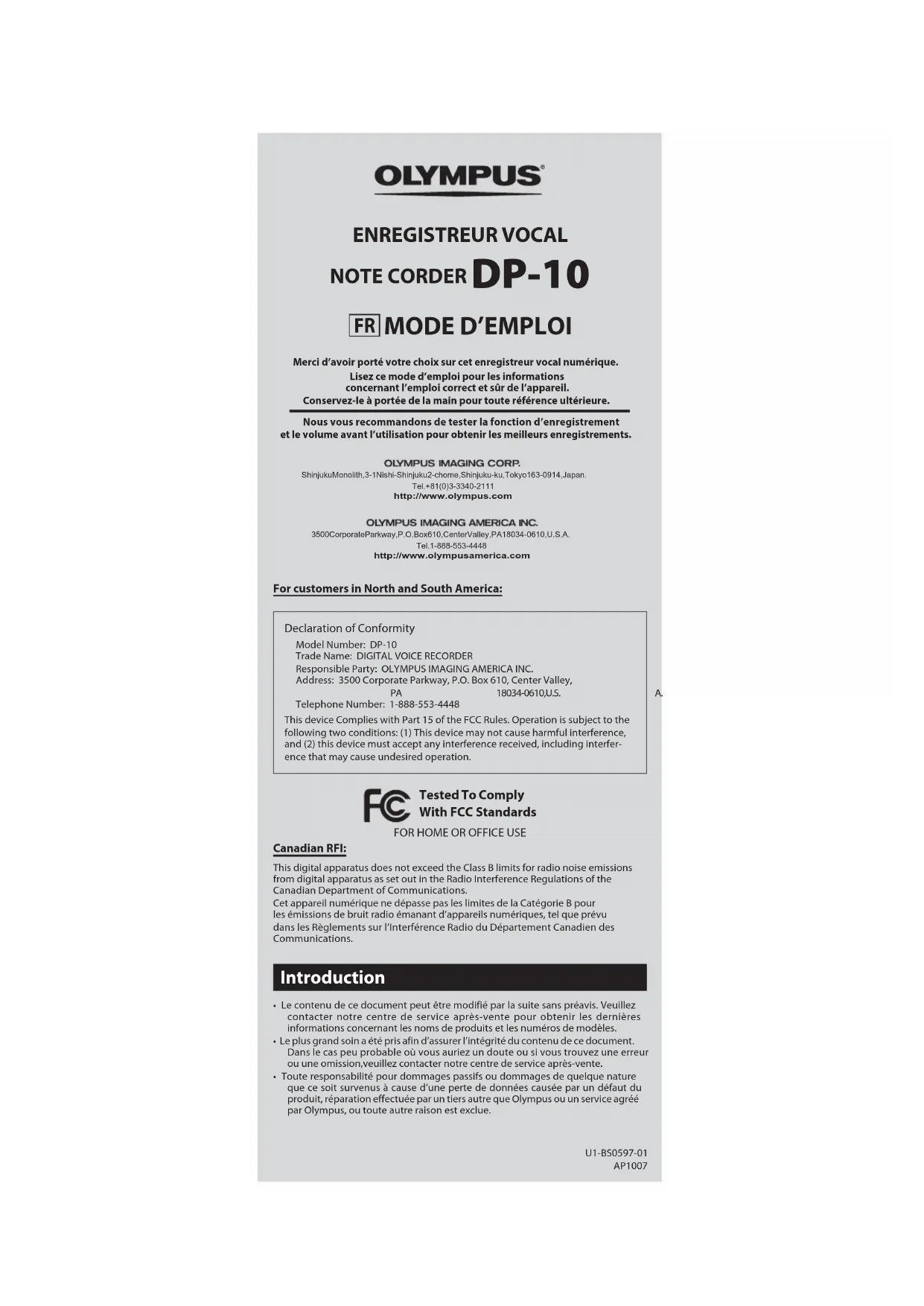

MODE D'EMPLOI DP10 OLYMPUS

Merci d'avoir porté votre choix sur cet enregistreur vocal numérique.

Lisez ce mode d'emploi pour les informations

concernant l'emploi correct et sûr de l'appareil.

Conservez-le à portée de la main pour toute référence ultérieure.

Nous vous commandons de tester l'enregistrement

et le volume avant l'utilisation pour obtenir les enregistrements.

Shinjuku Monolith,3-1Nishi-Shinjuku2-chome, Shinjuku-ku, Tokyo163-0914. Japan.

Tel. [phone]

http://www.olympus.com

3500CorporateParkway, P. O. Box610, CenterValley, PA18034-0610, U. S. A.

Tel. [phone]

http://www.olympusamerica.com

Cet appareil numérique ne dépasse pas les limites de la Catégorie B pour

les émissions de bruit radio émanant d'appareils numériques, tel que prévu

Dans les Règlements sur l'Interférence Radio du Département Canadien des

Communications.

Le contenu de ce document peut être modifié par la suite sans préavis. Veuillez

contacter notre centre de service après-vente pour obtenir les dernières

informations concernant les noms de produits et les numéros de modèles.

Le plus grand soin a été pris afin d’assurer l’intégrité du contenu de ce document.

Dans le cas peu probable où vous auriez un doute ou si vous trouvez une erreur

ou une omission, veuillez contacter notre centre de service après-vente.

Toute responsabilité pour dommages passifs ou dommages de quelque nature

que ce soit survenus à cause d'une perte de données causée par un défaut du

produit, réparation effectuée par un tiers autre que Olympus ou un service agréé

par Olympus, ou toute autre raison est exclue.

U1-BS0597-01

AP1007

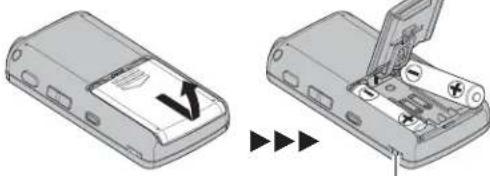

1 Insertion des piles

Trous de courroie

La sangle n'est pas fournie.

Indicateur de capacité de pile:

Quand s'affiche, remplacez les piles le plus tôt que possible. Lorsque la pile est trop faible, et [Alim. Faible] s'affiche et l'enregistreur s'éteint.

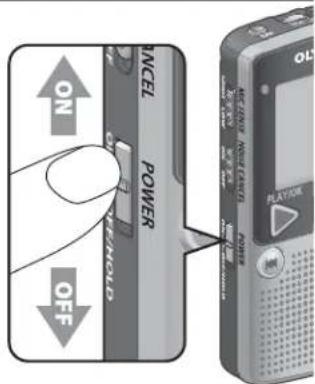

Glissez le commutateur POWER en position [on].

Couper l'alimentation:

Pendant que l'enregistreur est en mode d'arrêt, glissez le commutateur POWER en position [OFF/HOLD].

Si l'enregistre est en marche et s'arrête pendant 10 minutes ou plus, l'écran s'éteint et il passe en mode économique d'énergie. Pour quitter le mode d'économie d'énergie, appuyez sur n'importe quelle touche.

Verrouillage clavier [HOLD]:

Si vous mettez le commutateur POWER en position [OFF/HOLD], les conditions actuelles seront conservées et toutes les touches seront déactivées.

Vous pouvez aussi changer le mode d'enregistrement!

Réglement de l'heure et date

Lorsque vous utilisez cet enregistreur pour la première fois après l'achat ou lorsque vous allumez après avoir éteint plus de 30 minutes, lors du remplacement des piles par exemple, l'écran reviendra sur le réglage par défaut et [Réglage Heure et date] apparaîtra. Si aucun réglage n'est effectué pour l'heure et la date, les fichiers sont sauvegardés avec l'heure et la date par défaut.

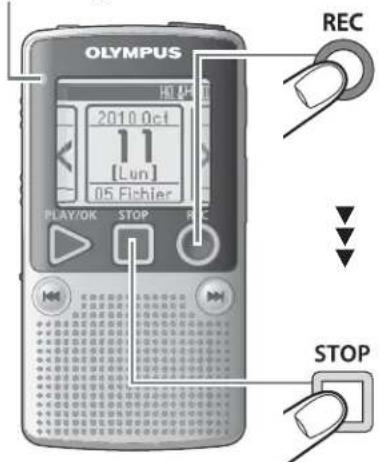

Enregistrement

Le voyant d'enregistrement s'allume pendant l'enregistrement.

Date actuelle ⑥ Indicateur de mode d'enregistrement c Témoin de sensibilité du micro d Nombre total de fichiers enregistrés à la date indiquée e Numéro du fichier actuel 1 Durée d'enregistrement écoulée g Durée d'enregistrement restante

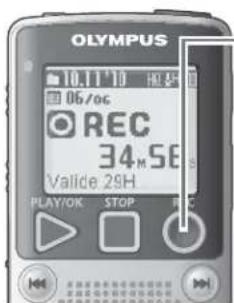

Pause

Quand l'enregistre est en mode d'enregistrement, appuyez sur la touche REC () pour interrompre l'enregistrement. Appuyez à nouveau sur la touche REC () pour reprendre l'enregistrement.

L'enregistreur s'arrête s'il est laissé plus de 60 minutes en pause.

Sensibilité du microphone

C'est un mode très sensible qui peut enregistrer des bruits environnants. (M)

• Tournez le microphone dans la direction de la source à enregistrer.

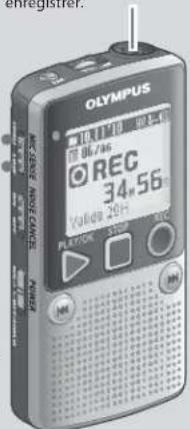

Base

C'est le niveau standard de sensibilité du microphone. (4)

Choisissez le mode d'enregistrement en fonction de votre environnement.

Changer le mode d'enregistrement

Nous vous recommandons de tester la fonction d'enregistrement et le volume avant l'utilisation pour obtenir de bons enregistrements. - Pour assurer l'enregistrement depuis le début, commencez à parler après que l'écran et le voyant d'enregistrement s'allument. L'enregistreur ne sera capable d'enregistrer plus quand [Mémoire pleine] ou [Taille maximum de fichier atteinte] apparait. Supprimez tout fichier non nécessaire avant de poursuivre l'enregistrement. Lors des conférences par exemple, si vous placez l'enregistreur directement sur une table, les vibrations de celle-ci seront probablement enregistrées. Pour obtenir un meilleur enregistrement, placez un ordinateur portable ou un mouchoir entre l'enregistreur et la table pour empêcher l'enregistrement des vibrations. Lorsque le temps d'enregistrement restant est inférieur à 60 secondes, le voyant d'enregistrement commence à clignoter. Lorsque le temps d'enregistrement atteint 30 ou 10 secondes, le voyant clignote plus vite.

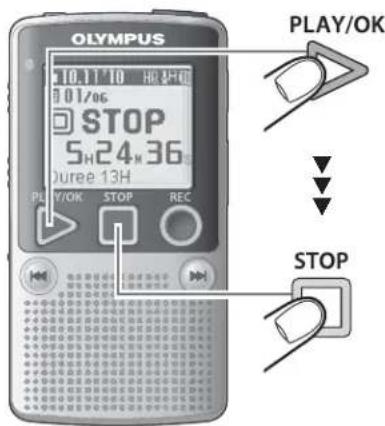

Lecture

Les fichiers enregistrés sont regroupés par date.

(a) Date d'enregistrement (b) Numéro du fichier actuel (c) Durée de lecture écoulée (d) Barre de progression de la lecture

Longueur approximative du fichier

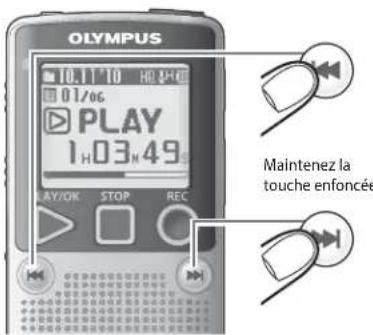

Avance rapide et retour rapide

• Quand l'enregistreur est en mode de lecture, appuyez sur la touche | « ou » et maintenez-la enfoncée pour une avance rapide avec le son. Quand l'enregistreur est en mode d'arrêt, appuyez sur la touche « ou » et maintenez-la enfoncée pour aller directement au début d'un fichier. L'avance rapide et le retour rapide vous permettent de passer d'une date à l'autre.

Rapide

• Plusieurs vitesses de lecture sont disponibles : x0,5; x0,75; normal : x1,25 et x1,5.

Lente

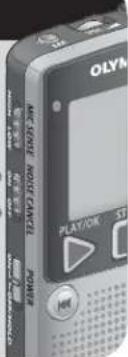

Réduction bruit

Indicateur de suppression de parasites

Le bruit sera réduit et la qualité du son du fichier s'en trouvera améliorée.

Désactivé

Lecture est lu comme il a été enregistré.

Lorsque le NOISE CANCEL est sur [ON], la vitesse de lecture revient en mode normal.

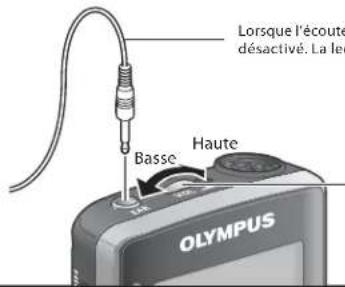

Lorsque l'écouteur est branché, le haut-parleur est désactivé. La lecture est monaurale.

Volume

Afin d’éviter toute irritation de l’oreille, introduisez l’écouteur après avoir baissé le volume. Lorsque vous écoutez avec l’écouteur pendant la lecture, n’augmentez pas trop le volume. Cela pourrait entraîner une dégradation de la qualité et diminuer votre ouïe.

Les écouteurs ne sont pas fournis.

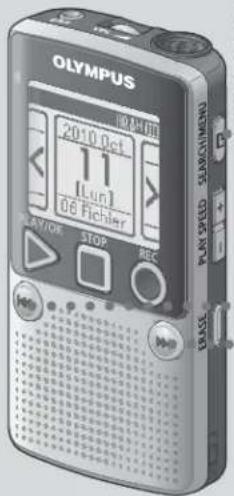

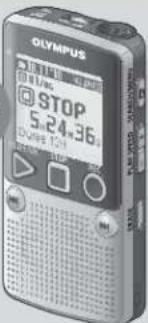

Recherche de fichier

Recherche les fichiers par leur date d'enregistrement.

Indicateur de l'état de l'enregistreur : Lecture F: Lecture rapide S: Lecture lente

Play/Ok

La date s'affiche. Sélectionnez le 15 octobre.

Le premier fichiers est lu.

Si vous sautez le chiffre, l'enregistreur passe au chiffre suivant.

Lorsque l'enregistre est en mode d'arrêt, appuyez sur la touche STOP et maintenez-la enfoncée pour afficher [Heure et date] et [Valide].

Sélectionnez le fichier à effacer et arrêtez la lecture à l'avance.

Pour effacer tous les fichiers de la date qui s'affiche, appuyez sur la touche SEARCH/MENU pour changer la date.

Supp. par date Fichier effacé Annuler Si [Annuler] est sélectionné et que vous appuyez sur la touche PLAY/OK (D), l'enregistreur revient en position d'arrêt.

Select

Le numéro du fichier à effectuer clignote.

La date des fichiers à effector clignote.

Play/Ok

Réglage

Play/Ok

Une fois le fichier effacé, les nombres de fichier remontent d'un cran et l'enregistrement s'arrête au début du fichier suivant.

Une fois le fichier effacé, la prochaine date qui contient un fichier s'affiche.

Un fichier effacé ne peut pas être rétabli. Faites attention quand vous effacez des fichiers.

Si aucune action n'est sélectionnée dans les 8 secondes, l'enregistrement revient en position d'arrêt. Le traitement peut prendre jusqu'à 10 secondes. Ne retirez jamais les piles à ce moment-là car des données pourraient être perdues. En outre, vérifiez soigneusement le niveau de batterie restante afin de s'assurer que la batterie ne va pas manquer lors du traitement.

1 Maintenez la touche SEARCH/MENU pressée 1 seconde au moins.

2 Appuyez sur la touche ou▶ pour sélectionner l'objet à configurer.

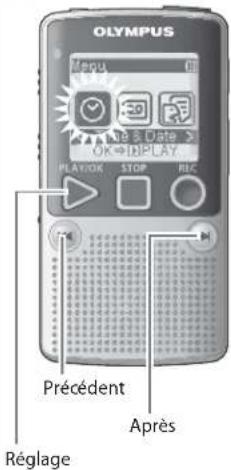

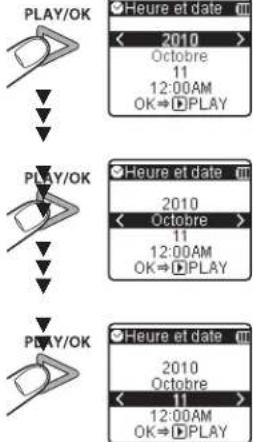

Réglage de l'heure et date

Changez la date à l'aide des touches ou

L'heure et la date doivent être réglées à l'avance pour faciliter les tâches de gestion de fichiers. PLAY/OK L'horloge démarrera à partir de la date et de l'heure configurées. Appuyez sur la touche PLAY/OK en fonction du signal horaire.

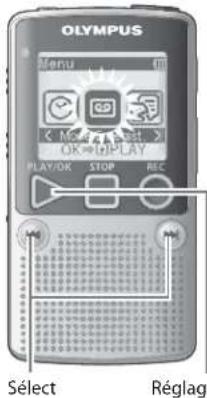

Changer le mode d'enregistrement

PLAY/OK

Réglages recommançés en fonction des conditions d'enregistrement
Conditions d'enregistrement	Réglages recommançés
	Mode Enregistre.	MIC SENSE
Décidée avec fort bruit de fond.	[HQ](enregistrement auditeur haute qualité)	[LOW]
Cours et réunions.	[HQ](enregistrement auditeur haute qualité)	[HIGH]
Enregistrentes de longue durée.	[SP](enregistrement standard)	[HIGH]

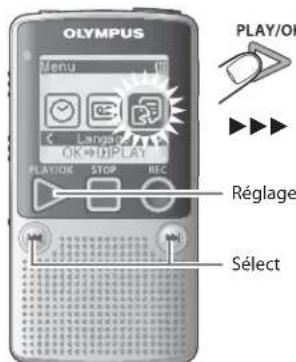

Changer la langue d'affichage

- Vous pouvez sélectionner la langue d'affichage de ce régénérateur.

English

Français

Español

Portugues (BR)

Précautions générales

• Ne laissez pas le lecteur dans un endroit chaud, comme dans une voiture fermée en plein soleil ou sur une plage en été.
• Ne rangez pas l'enregistreur dans un endroit trop exposé à l'humidité ou à la poussière.
• N'utilisez pas de solvant organique, tel qu'alcool ou diluant pour vernis, pour nettoyer l'appareil.
• Ne placez pas l'enregistreur sur ou près d'un autre appareil électrique tel que téléviseur ou réfrigerateur. Evitez d'effectuer un enregistrement ou une lecture près d'un téléphone cellulaire ou de tout autre appareil sans fil, car ils risquent de provoquer des interférences et des parasites. En cas de parasites, installez-vous ailleurs, ou éloignez davantage l'enregistreur de ces appareils.
• Evitez le sable ou la saleté. Ils peuvent causer des dommages irréparables.
• Evitez les vibrations ou chocs violents.
• Ne démontez pas, ne réparez pas et ne modifiez pas cet appareil vous-même.
• Ne'utilise pas cet appareil pendant la conduite d'un véhicule (tel que bicyclette, motocycle ou voiture).
• Conservez l'appareil hors de portée des enfants.

• Les données enregistrées dans la mémoire risquent d'être détruites ou effacées en cas d'erreur de procédure, anomalie de l'appareil, ou pendant des travaux de réparation.
• Il est recommandé de prendre note de tout contenu enregistré important ou d'en effectuer une sauvegarde en le téléchargeant sur un ordinateur.
• Toute responsabilité pour dommages passifs ou dommages de\ quel que nature que ce soit survenus à cause d'une perte de données\ causée par un défaut du produit, réparation effectuée par un tiers\ autre que Olympus ou un service agréé par Olympus, ou toute autre\ raison est exclue de la responsabilité de Olympus.

Danger:

• Les piles ne doivent jamais être exposées à une flamme, chauffées, court-circuitées ou démontées.
• Ne rangez jamais les pilles ou elles seront directement exposées à la lumière du soleil ou à des températures élevées dans un véhicule exposé au soleil, près d'une source de chaleur, etc.

Avertissement:

• Ne soudez pas directement des conducteurs ou des bornes sur une pile et ne la modifiez pas.
• Ne raccordez pas ensemble les bornes et Θ. Ce qui pourrait causer un incendie, un choc électrique ou une surchauffe.
• Pour transporter ou ranger les piles, assurez-vous de les mettre dans l'étui fourni pour protéger les bornes. Ne transportez pas et ne rangez pas les piles avec des objets métalliques (tels que des clés). Si cet avertissement n'est pas respecté, un incendie, une surchauffe ou un choc électrique risque de se produire.
• N'inversez jamais les pôles ⊕ et Θ des piles lors de leur insertion dans le chargeur.
• Si du liquide de la pile devait entrer en contact avec vos yeux, lavez-en avec de l'eau propre et consultez immédiatement un médecin. N'essayez pas de recharger des piles alcalines, au lithium ou autres piles non-rechargeables.
• N'utilisez jamais de piles à couvercle extérieur éventré ou fissuré.
• Conservez les piles hors de portée des enfants.
• Si vous neez quelque chose d'inhabitual à l'utilisation de ce produit, par exemple un bruit anormal, de la chaleur, de la fumée ou une odeur de brûlé : ① retirez immédiatement les piles en PANT garde de ne pas vous brûler, et ; ② appelez votre revendeur ou le représentant Olympus local pour une révision.
• N'exposez pas les piles à l'eau. Ne permettez aucun contact des bornes avec l'eau.
• Ne retirez pas et n'endommagez pas la feuille isolante des piles.
• Ne utilisez plus les piles si vous constatez une anomalie, comme un surplus d'électrolyte, un changement de couleur ou une déformation.
• Débranchez le chargeur si la recharge n'est pas terminée au bout de la durée spécifique prévue.
• Si de l'électrolyte d'une pile devait entrer en contact avec cette peau ou vos vêtements, lavez-le aussitôt avec de l'eau propre.
• Ne pas jeter les piles au feu.

Attention:

• Ne soumettez pas les batteries à des chocs violents.
• En utilisant plus de deux batteries, les recharger en même temps.
• Les batteries rechargeables disposent d'une longévité limitée. Quand la durée de fonctionnement raccourcit, même si la batterie est complètement rechargée selon la condition spécifiée, remplacez-la par une batterie neuve.

Dépannage

Q1: L'enregistreur ne s'allume pas.

R1: • Les piles sont peut-être épuisées.

• Les piles sont peut-être mal introduites. Vérifiez les bornes ④ et ⑤ avant d'introduire des piles neuves.
• Les bornes des piles sont-elles sales ? Si oui, nettoyez-les avec un chiffon sec. Q2 : Rien ne se produit lors de l'appui d'une touche. R2 : Le commutateur POWER est peut-être réglé sur la position [OFF/HOLD]. Glissez le commutateur POWER en position [ON]. Q3 : Le haut-parleur n'émet aucun son ou émet un son assourdi pendant la lecture. R3 : La fiche des écouteurs est peut-être branchée sur l'enregistreur.

Le volume est peut-être réglé au minimum.

Q4: On entend du bruit à travers le moniteur d'enregistrement.

R4: L'effet Larsen se produit. Faites quelques arrangements, par exemple, en séparant les écouteurs un peu plus loin du microphone, ne dirigez pas le microphone vers les écouteurs, baissez le volume sur le moniteur d'enregistrement, etc.

Q5: Impossible d'enregistrer.

R5: En appuyant sur la touche REC (O): - vérifie si [Mémoire pleine] s'affiche. - vérifie si [Taille maximum de fichier atteinte] s'affiche. Supprimez tout fichier non nécessaire avant de poursuivre l'enregistrement. Au maximum 99 fichiers peuvent être enregistrés dans le même journee.

Q6: La vitesse de lecture est trop rapide (lente).

A6: Il est possible que l'enregistreur soit réglé sur la lecture rapide (lente).

Réglez la vitesse de lecture sur normal à l'aide de la touche PLAY SPEED.

Support d'enregistrement: Mémoire flash intégrée (1 Go)

Fréquence générale: Mode HQ: 70 à 13,000 Hz

Mode SP: 70 à 8,000 Hz

Guide sur les durées d'enregistrement:

Mode HQ: Environ 67 h.

Mode SP: Environ 131 h.

Micro: Micro condensateur à électret (mono)

Haut-parleur: Dynamique rond 36 mm intégré

Puissance maximale: 200 mW

Prise pour écouteurs (mono) :

Prise mini-jack 3,5 mm, impédance EAR 8 Ω ou plus

Source d'alimentation:

Deux piles AAA (LR03) ou deux piles rechargeables Ni-MH

Durée d'utilisation continue des piles:

Guide sur la durée de vie des piles alcalines

Modes d'enregistrement	HQ	SP
En mode d'enregistrement	Environ 51 h.	Environ 63 h.
En mode de lecture(Haut-parleur intégré)	Environ 21 h.	Environ 21 h.
En mode de lecture (Écouteur)	Environ 69 h.	Environ 69 h.

(hors protubérances)

Température d'utilisation: 0°C - 42°C

• Les durées d'enregistrement mentionnées ci-dessus indiquent les durées après la suppression des données du mode d'emploi stockées dans l'enregistreur.
• La durée de vie des piles est mesurée par OLYMPUS. Elle varie considérablement selon le type de piles utilisées et les conditions d'utilisation.
• Le contenu de vos enregistements est uniquement destiné à votre usage ou loisir personnel. Il est interdit, d'après la loi sur les droits d'auteur, d'enregistrer des fichiers protégés sans la permission du propriétaire de ces droits.
• Les spécifications et la conception peuvent être modifiées sans préavis dans un but d'amélioration des performances.

Accessoires (options)

Batterie Ni-MH rechargeable et chargeur: BC400 (pour l'Europe) - Batterie Ni-MH rechargeable: BR401
