Type de produit	Répartiteur vidéo 4 voies
Marque	Abus
Modèle	TV8726
Nombre d'entrées vidéo	1
Nombre de sorties vidéo	4
Formats vidéo compatibles	NTSC ou PAL
Alimentation	12 V c.c. ou 24 V c.a.
Consommation	Faible (inférieure à 5 W)
Niveau d'entrée vidéo	0,5 Vcc - 1 Vcc
Impédance d'entrée vidéo	75 Ω
Niveau de sortie vidéo	1 Vcc
Impédance de sortie vidéo	75 Ω
Température de fonctionnement	-10°C à 45°C
Dimensions (H x L x P)	27 x 137 x 65 mm
Poids net	Environ 150 g
Contenu de la livraison	Répartiteur vidéo, alimentation 12 V c.c., matériel de fixation, instructions de montage
Consignes de sécurité	Ne pas ouvrir le produit ; utiliser dans les limites de température et en intérieur sec
Garantie	2 ans (sous réserve des conditions générales)

FOIRE AUX QUESTIONS - TV8726 ABUS

Comment brancher le répartiteur vidéo TV8726 ?

Connectez la source vidéo (caméra) à l'entrée unique INPUT, puis reliez jusqu'à 4 moniteurs ou enregistreurs aux sorties OUTPUT 1 à 4. Utilisez des câbles coaxiaux 75 Ω.

Quelle alimentation utiliser pour le TV8726 ?

L'appareil accepte une alimentation 12 V c.c. (fournie) ou 24 V c.a.. Ne pas dépasser ces tensions.

Le TV8726 est-il compatible avec les caméras PAL et NTSC ?

Oui, il prend en charge les deux standards automatiquement. Aucune configuration nécessaire.

Puis-je utiliser le répartiteur pour connecter une caméra à plusieurs téléviseurs ?

Oui, c'est son usage principal : distribuer un signal vidéo unique vers 4 sorties simultanément.

Quelle est l'impédance requise pour les câbles ?

Utilisez des câbles coaxiaux d'impédance 75 Ω pour garantir la qualité du signal.

Le signal vidéo est-il amplifié par le répartiteur ?

Non, il s'agit d'un répartiteur passif. Le niveau de sortie est identique à l'entrée (1 Vcc). Pour de longues distances, utilisez un amplificateur.

Comment nettoyer le répartiteur vidéo ?

Débranchez l'appareil, puis essuyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Que faire si une sortie ne fonctionne pas ?

Vérifiez le câble et le connecteur. Testez la sortie avec un autre moniteur. Si le problème persiste, l'appareil peut être défectueux.

Ce répartiteur peut-il être utilisé en extérieur ?

Non, la plage de température est de -10°C à 45°C et il doit être installé dans un endroit sec, à l'abri de l'humidité.

Où trouver des pièces de rechange pour le TV8726 ?

Contactez le service client Abus ou un revendeur agréé. L'alimentation est le seul composant remplaçable facilement.

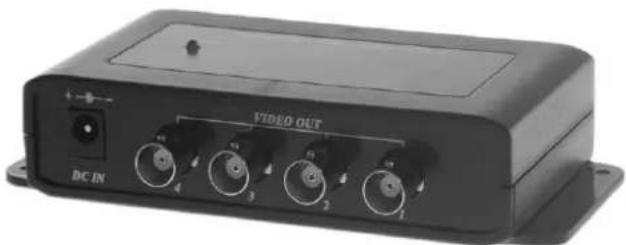

MODE D'EMPLOI TV8726 ABUS

Répartiteur vidéo 4 voies 9

Instructions d'installation

Répartiteur video 4 voies

Instructions d'installation

TV8726

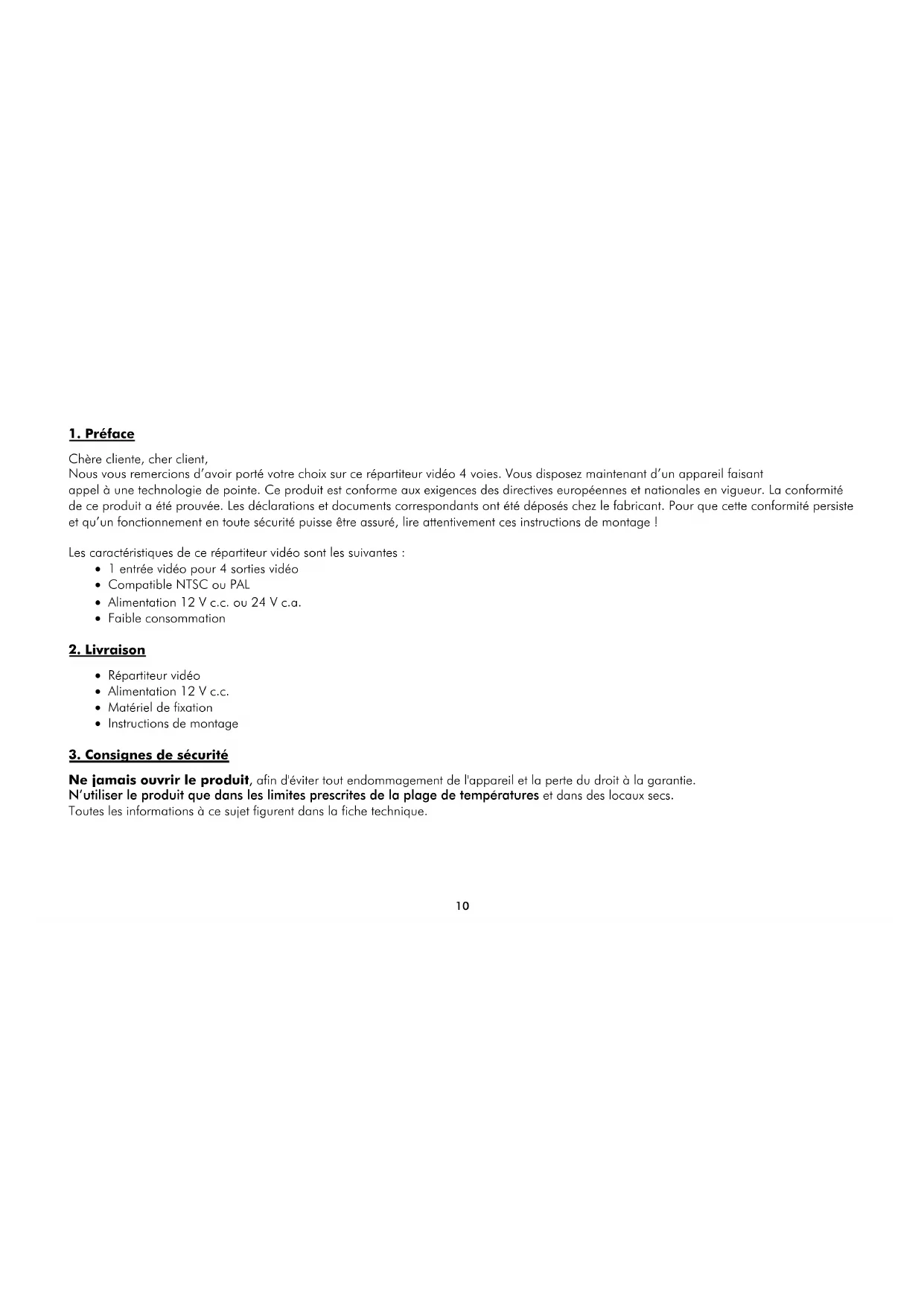

1. Préface

Nous vous remercions d'avoir porté votre choix sur ce répartiteur vidéo 4 voies. Vous disposez maintenant d'un appareil faisant appel à une technologie de pointe. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. La conformité de ce produit a été prouvée. Les déclarations et documents correspondants ont été déposés chez le fabricant. Pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assuré, lire attentivement ces instructions de montage!

Les caractéristiques de ce répartiteur vidéo sont les suivantes :

1 entrée vidéo pour 4 sorties vidéo - Compatible NTSC ou PAL - Alimentation 12 V c.c. ou 24 V c.a. - Faible consommation

2. Livraison

• Répartiteur vidéo Alimentation 12 V c.c.
• Matériel de fixation
• Instructions de montage

3. Consignes de sécurité

Ne jamais ouvrir le produit, afin d'éviter tout endommagement de l'appareil et la perte du droit à la garantie.

N'utiliser le produit que dans les limites prescrites de la plage de températures et dans des locaux secs.

Toutes les informations à ce sujet figurent dans la fiche technique.

4. Schéma de raccordement

5. Fiche technique

Entrées video	1
Sorties video	4
Alimentation	12V c.c. ou 24V c.a.
Niveau d'entrée video	0,5 Vcc-1 Vcc
Impédance d'entrée video	75 Ω
Niveau de sortie video	1Vcc
Impédance d'entrée video	75 Ω
Température de fonctionnement	-10°C à 45°C
Dimensions (HxLxP)	27 x 137 x 65mm
