Produkttyp	4-Wege-Videoverteiler
Marke	Abus
Modell	TV8726
Anzahl Videoeingänge	1
Anzahl Videoausgänge	4
Kompatible Videoformate	NTSC oder PAL
Stromversorgung	12 V DC oder 24 V AC
Leistungsaufnahme	Niedrig (weniger als 5 W)
Videoeingangspegel	0,5 V DC - 1 V DC
Videoeingangsimpedanz	75 Ω
Videoausgangspegel	1 V DC
Videoausgangsimpedanz	75 Ω
Betriebstemperatur	-10°C bis 45°C
Abmessungen (H x B x T)	27 x 137 x 65 mm
Nettogewicht	Ca. 150 g
Lieferumfang	Videoverteiler, Netzteil 12 V DC, Befestigungsmaterial, Montageanleitung
Sicherheitshinweise	Produkt nicht öffnen; innerhalb der Temperaturgrenzen und in trockenen Innenräumen verwenden
Garantie	2 Jahre (vorbehaltlich der Allgemeinen Geschäftsbedingungen)

Häufig gestellte Fragen - TV8726 ABUS

Wie schließe ich den Videoverteiler TV8726 an?

Schließen Sie die Videoquelle (Kamera) an den einzelnen INPUT-Eingang an und verbinden Sie dann bis zu 4 Monitore oder Rekorder mit den Ausgängen OUTPUT 1 bis 4. Verwenden Sie Koaxialkabel mit 75 Ω.

Welche Stromversorgung für den TV8726 verwenden?

Das Gerät akzeptiert eine 12 V DC (mitgeliefert) oder 24 V AC Stromversorgung. Diese Spannungen nicht überschreiten.

Ist der TV8726 mit PAL- und NTSC-Kameras kompatibel?

Ja, es unterstützt beide Standards automatisch. Keine Konfiguration erforderlich.

Kann ich den Verteiler verwenden, um eine Kamera an mehrere Fernseher anzuschließen?

Ja, das ist sein Hauptzweck: ein einzelnes Videosignal gleichzeitig auf 4 Ausgänge verteilen.

Welche Impedanz wird für die Kabel benötigt?

Verwenden Sie Koaxialkabel mit einer Impedanz von 75 Ω, um die Signalqualität zu gewährleisten.

Wird das Videosignal durch den Verteiler verstärkt?

Nein, es handelt sich um einen passiven Verteiler. Der Ausgangspegel entspricht dem Eingangspegel (1 V DC). Verwenden Sie für lange Distanzen einen Verstärker.

Wie reinige ich den Videoverteiler?

Trennen Sie das Gerät vom Strom, wischen Sie es dann mit einem weichen, trockenen Tuch ab. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel.

Was tun, wenn ein Ausgang nicht funktioniert?

Überprüfen Sie das Kabel und den Stecker. Testen Sie den Ausgang mit einem anderen Monitor. Wenn das Problem weiterhin besteht, könnte das Gerät defekt sein.

Kann dieser Verteiler im Freien verwendet werden?

Nein, der Temperaturbereich liegt bei -10°C bis 45°C und er muss an einem trockenen Ort ohne Feuchtigkeit installiert werden.

Wo finde ich Ersatzteile für den TV8726?

Kontaktieren Sie den Abus-Kundendienst oder einen autorisierten Händler. Das Netzteil ist die einzige leicht austauschbare Komponente.

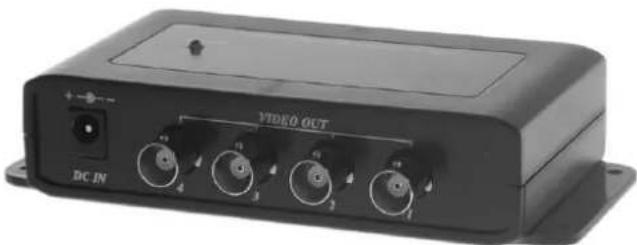

BEDIENUNGSANLEITUNG TV8726 ABUS

4-Kanal Videoverteiler

Installationsanleitung

4-CH Video Distributor 5

Installation Guide

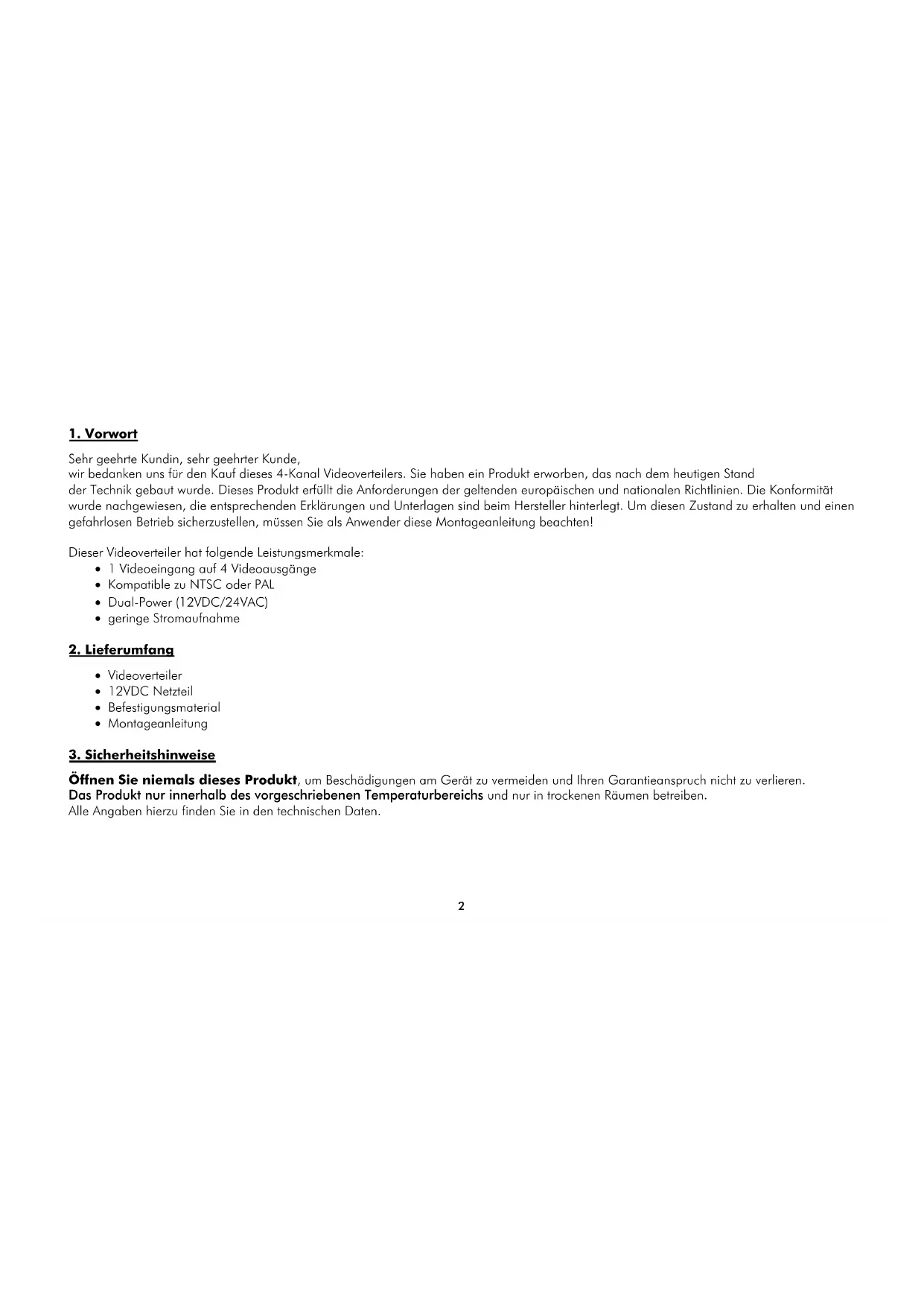

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf these 4-Kanal Videovereilers. Sie haben ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb saferzustellen, müssen Sie als Anwender diese Montageanleitung beachten!

Dieser Videoverteiler hat folgende Leistungsmerkmale:

1 Videoeingang auf 4 Videausgabe
- Kompatibile zu NTSC oder PAL
Dual-Power (12VDC/24VAC)
- geringe Stromaufnahme

2. Lieferumfang

• Videoverteiler
  12VDC Netzeil
• Befestigungsmaterial
  Montogeanleitung

3. Sicherheitshinweise

Öffnen Sie niemals diesen Produkt, um Beschäftigungen am Gerät zu vermeiden und ihren Garantieanspruch nicht zu verlieren. Das Produkt nur innerhalb des vorgeschriebenen Temperaturbereichs und nur in trockenen Räumen betreiben.

Alle Angaben hierzu finden Sie in den technischen Daten.

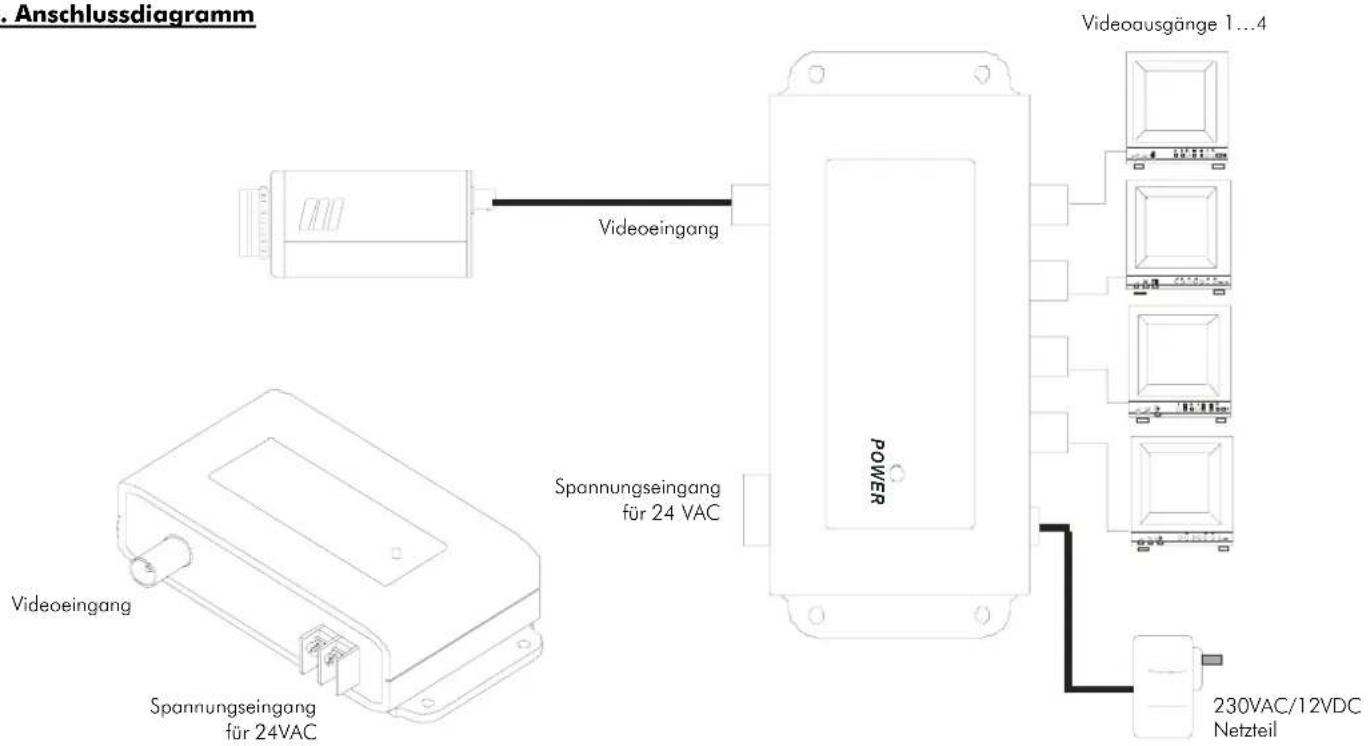

4. Anschlussdiagramm

5. Technische Daten

Videoeingänge	1
Videoausgänge	4
Spannungsvorsorgung 12VDC oder 24VAC
Videoeingangspegel	0,5Vss-1Vss
Videoeingangsimpedanz	75Ω
Videoausgangspegel	1Vss
Videoeingangsimpedanz	75Ω
Betriebstemperatur -10°C bis 45°C
Maße (HxBxT) 27 x 137 x 65mm

Installationsanleitung

4 Kanal Videoverteiler 1
Installationsanleitung
4-CH Video Distributor 5
Installation Guide
Répartiteur video 4 voies 9
Instructions d'installation
4- kanaals videoverdeler 17
Installatieaanwijzingen
4kanals videofordeler 21
Installationsguide

TV8726

1. Prefazione

Egregio Cliente,

4 Kanal Videoverteiler 1

Installationsanleitung

4-CH Video Distributor 5

Installation Guide

5. Technische gegevens

Videoe-ingangen	1
Video-uitgangen	4
Spanningsvoeding 12VDC of 24VAC
Video-ingangsniveau	0,5Vss-1Vss
Video-ingangsimpedantie	75Ω
Video-uitgangsniveau	1Vss
Video-ingangsimpedantie	75Ω
Bedrifstemperatuur -10°C tot 45°C
Afmetingen (HxBxD) 27 x 137 x 65mm

4 Kanal Videoverteiler 1

Installationsanleitung

4-CH Video Distributor 5

Installation Guide

Denne videofordereder har folgende Funktioner:

• 1 videodangp4 videoudgange
• Kompatibel med NTSC aller PAL
• Dual power (12VDC/24VAC)
  Lav strormforbrug

2. Leveringsomfang

• Videofordeler
  12VDC netdel
  Monteringsmateriale
  Monteringsvejledning
