Produkttype	4-vejs video splitter
Mærke	Abus
Model	TV8726
Antal videoindgange	1
Antal videoudgange	4
Kompatible videoformater	NTSC eller PAL
Strømforsyning	12 V DC eller 24 V AC
Strømforbrug	Lav (under 5 W)
Videoindgangsniveau	0,5 V DC - 1 V DC
Videoindgangsimpedans	75 Ω
Videoudgangsniveau	1 V DC
Videoudgangsimpedans	75 Ω
Driftstemperatur	-10°C til 45°C
Mål (H x B x D)	27 x 137 x 65 mm
Nettovægt	Ca. 150 g
Leveringsomfang	Video splitter, strømforsyning 12 V DC, monteringsmateriale, monteringsvejledning
Sikkerhedsanvisninger	Åbn ikke produktet; brug inden for temperaturgrænserne og i tørt indendørsmiljø
Garanti	2 år (med forbehold for de generelle betingelser)

Ofte stillede spørgsmål - TV8726 ABUS

Hvordan tilslutter jeg videosplitteren TV8726?

Tilslut videokilden (kamera) til den enkelte indgang INPUT, og tilslut derefter op til 4 skærme eller optagere til udgangene OUTPUT 1 til 4. Brug 75 Ω koaksialkabler.

Hvilken strømforsyning skal bruges til TV8726?

Enheden accepterer en strømforsyning på 12 V DC (medfølger) eller 24 V AC. Overskrid ikke disse spændinger.

Er TV8726 kompatibel med PAL- og NTSC-kameraer?

Ja, den understøtter begge standarder automatisk. Ingen konfiguration nødvendig.

Kan jeg bruge splitteren til at tilslutte et kamera til flere tv?

Ja, det er dens primære anvendelse: at distribuere et enkelt videosignal til 4 udgange samtidigt.

Hvad er den krævede impedans for kablerne?

Brug koaksialkabler med impedans 75 Ω for at sikre signalkvaliteten.

Bliver videosignalet forstærket af splitteren?

Nej, det er en passiv splitter. Udgangsniveauet er identisk med indgangen (1 V DC). Til lange afstande skal du bruge en forstærker.

Hvordan rengør jeg videosplitteren?

Tag stikket ud af enheden, og tør den derefter af med en blød, tør klud. Brug ikke kemiske eller slibende rengøringsmidler.

Hvad gør jeg, hvis en udgang ikke virker?

Kontroller kablet og stikket. Test udgangen med en anden skærm. Hvis problemet fortsætter, kan enheden være defekt.

Kan denne splitter bruges udendørs?

Nej, temperaturområdet er -10°C til 45°C, og den skal installeres et tørt sted, beskyttet mod fugt.

Hvor finder jeg reservedele til TV8726?

Kontakt Abus kundeservice eller en autoriseret forhandler. Strømforsyningen er den eneste komponent, der let kan udskiftes.

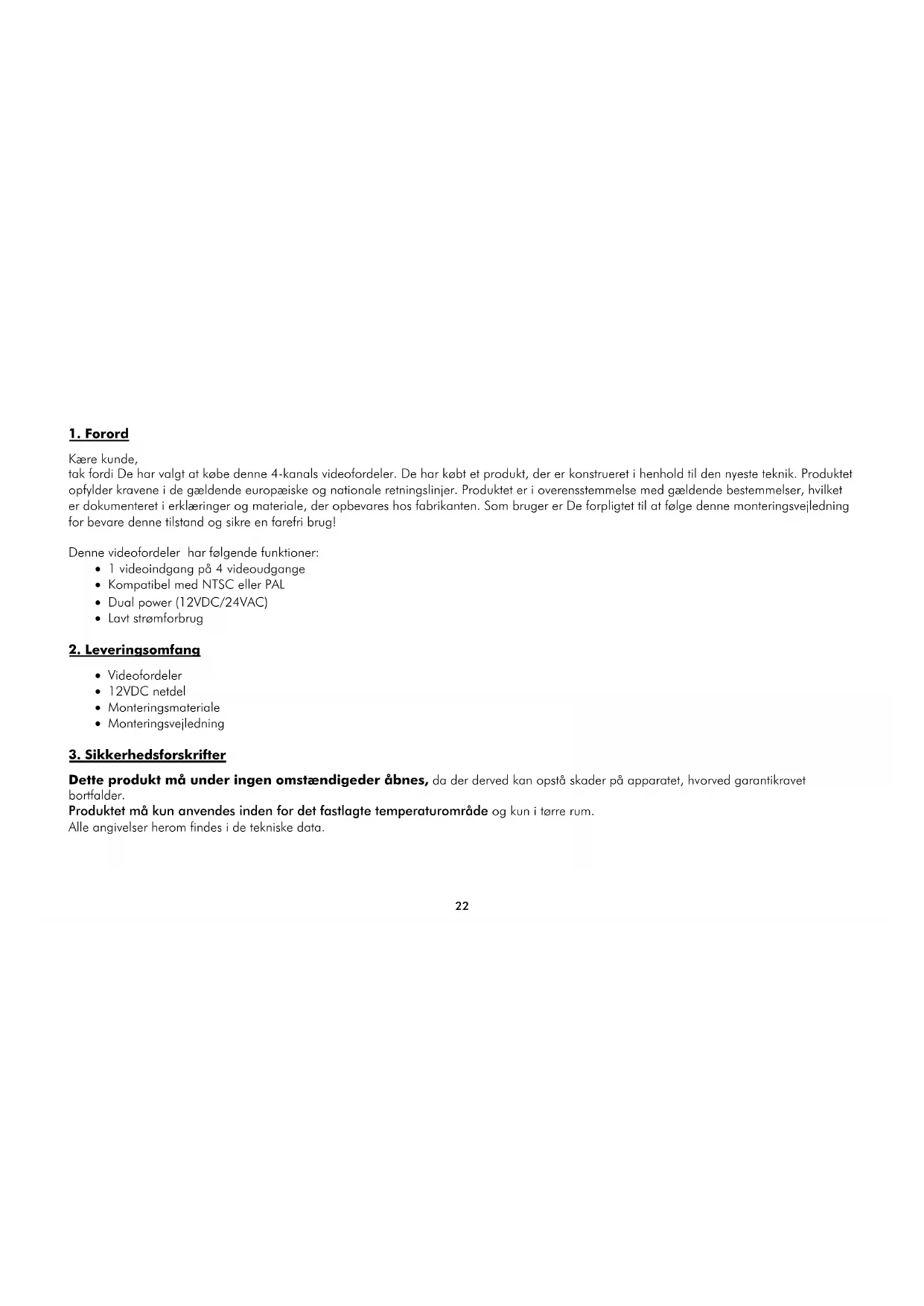

BRUGSANVISNING TV8726 ABUS

tak fordi De har valgt at kobe denne 4-kanals videofordeler. De har kobt et produkt, der er konstrueret i henhold til den nyeste teknik. Produktet opfylder kravene i de gaelende europaeiske og nationale retningslinjer. Produktet er i overensstemmelse med gaelende bestemmelser, hvilket er dokumenteret i erklæringer og materiale, der opbevares hos fabrikanten. Som bruger er De forpligtet til at folge delle monteringsvejledning for bevare delle tilstand og sikre en forefi brug!

3. Sikkerhedsforskrifter

Dette Produkt ma under ingen omstaendigeder abnes, da der derved kan opsta skader pa apparatet, hvorved garantikravet bortfalder.

Produkt mä kun anvendes inden for det fastlagte temperaturomrade og kun i torre rum.

Alle angivelser herom findes i de tekniske data.

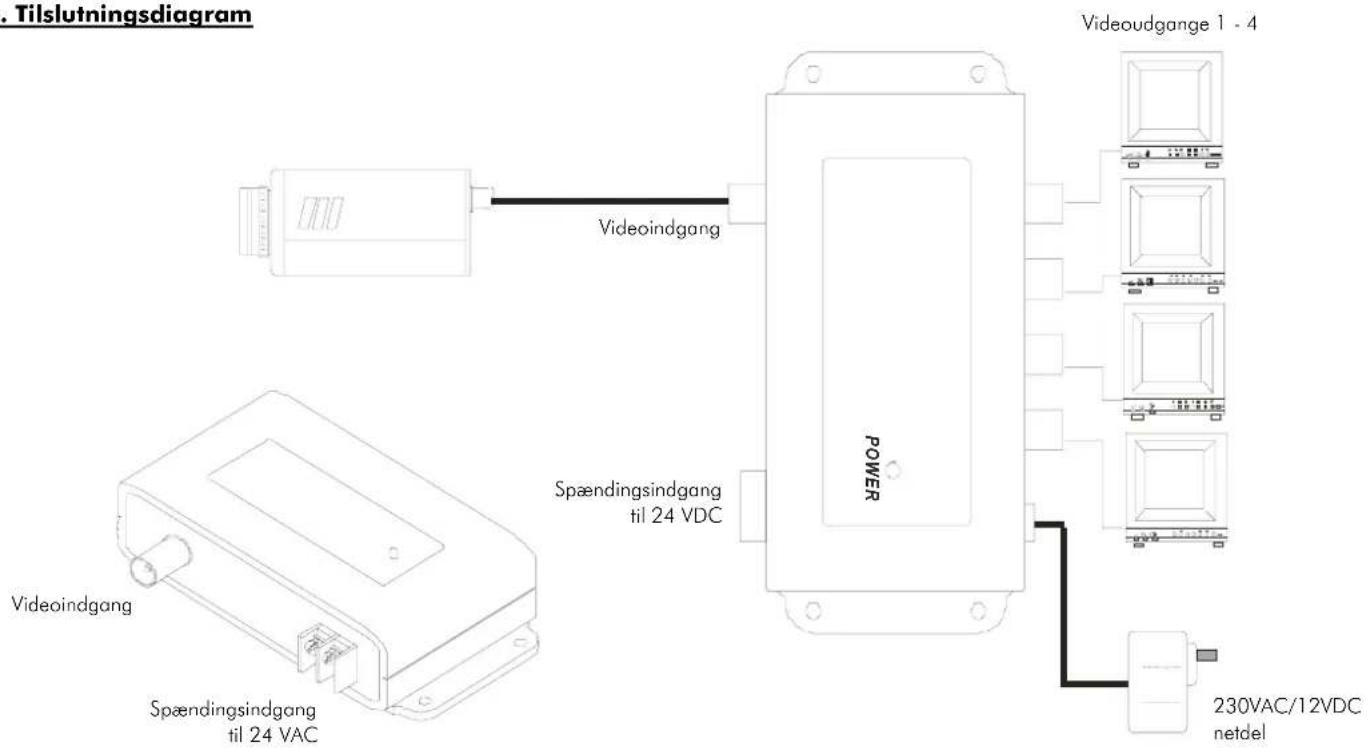

4. Tilslutningsdiagram

5. Tekniske data

Videoindgange	1
Videoudgange	4
Spændingsforsyning	12VDC aller 24VAC
Videoindgangsnaveau	0,5Vss-1Vss
Videoindgangsimpedans	75Ω
Videoudgangsnaveau	1Vss
Videoindgangsimpedans	75Ω
Driftstemperatur	-10°C til 45°C
M&I (HxBxD)	27 x 137 x 65mm
