FGA30M - Convertisseur audio/vidéo Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transformateur pour signaux audio (isolateur de boucle de masse)
Marque	Monacor
Modèle	FGA30M
Dimensions	Ø 24 mm × 38 mm
Poids	32 g
Alimentation	Passive (aucune alimentation externe requise)
Fonctions principales	Élimine les ronflements en interrompant les boucles de masse via une isolation galvanique ; compatible mono et stéréo
Branchements	1× jack 3,5 mm mâle, 2× RCA mâle (rouge pour canal droit)
Plage de transmission	20 - 30000 Hz
Taux de distorsion	< 0,01 %
Rapport de transmission	1:1
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits chimiques ni d'eau
Sécurité	Utilisation en intérieur uniquement ; protéger des éclaboussures, de l'humidité élevée et de la chaleur (température ambiante 0-40°C)
Garantie et responsabilité	Garantie caduque en cas d'utilisation non conforme ou de mauvais branchement ; responsabilité déclinée pour dommages matériels ou corporels
Recyclage	Déposer l'appareil hors service dans une usine de recyclage appropriée pour une élimination non polluante
Informations générales	Transformateur passif pour élimination de ronflements dûs aux boucles de masse ; conçu pour connecter des appareils audio (ex. lecteur CD, carte son PC)

FOIRE AUX QUESTIONS - FGA30M Monacor

Comment brancher le FGA30M ?

Branchez le transformateur entre deux appareils audio, par exemple la sortie d'un lecteur CD et l'entrée d'une carte son PC. Connectez le jack 3,5 mm d'un côté et les RCA de l'autre. Le côté n'a pas d'importance, mais respectez le code couleur : RCA rouge pour le canal droit.

Le transformateur a-t-il besoin d'une alimentation électrique ?

Non, le FGA30M est un transformateur passif : il ne nécessite aucune alimentation externe. Il fonctionne uniquement par isolation galvanique.

Peut-il éliminer tous les ronflements ?

Le FGA30M est spécifiquement conçu pour éliminer les ronflements causés par les boucles de masse (ground loops). Si le bruit a une autre origine, il pourrait ne pas être efficace.

Fonctionne-t-il en mono et en stéréo ?

Oui, le FGA30M est compatible aussi bien en mono qu'en stéréo. Pour le stéréo, utilisez les deux prises RCA (rouge et blanche).

Quelles sont les caractéristiques techniques importantes ?

Plage de transmission : 20-30000 Hz, taux de distorsion < 0,01 %, rapport de transmission 1:1. Dimensions : Ø 24 mm × 38 mm, poids : 32 g.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez jamais d'eau, de produits chimiques ou de solvants.

Dans quel environnement utiliser le FGA30M ?

Il est conçu pour une utilisation en intérieur. Protégez-le des éclaboussures, de l'humidité élevée et de la chaleur (température ambiante 0-40°C).

Peut-on le brancher entre un PC et des enceintes ?

Oui, par exemple entre la sortie jack d'un PC et l'entrée d'enceintes amplifiées. Assurez-vous de respecter le sens des connexions si nécessaire.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les branchements. Si le problème persiste, le transformateur est peut-être défectueux. Contactez le service après-vente Monacor.

Quelle est la garantie de l'appareil ?

La garantie devient caduque si l'appareil est utilisé dans un autre but que celui prévu ou s'il est mal branché. Monacor décline toute responsabilité pour dommages matériels ou corporels en cas d'utilisation non conforme.

MODE D'EMPLOI FGA30M Monacor

Transformateur pour signaux Ligne

Franca Cette notice s'adresse aux utilisateurs sans connaissances techniques particulieres. Veuillez lore la notice avant le fonctionnement et conservez-la pour pouvoir, si besoin, vous y reporter ulterieurement.

1 Possibilities d'utilisation

Le transformateur FGA-xx est utilisé lorsque un bouglage de masse apparait si plusieurs appareils audio sont branchés ensemble, générant ainsi un ronflement. Le transformateur interrupt la boucle de masse par une isolation galvanique des appareils reliés par ce transformateur, évitant ainsi tout ronflement. Le FGA-xx est ajusté tant pour des appareils mono que stéreo.

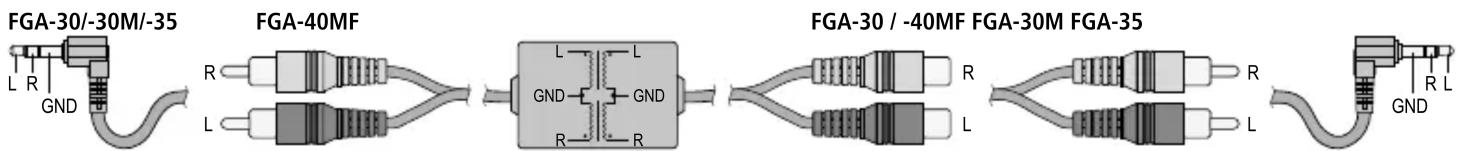

Modèle Branchements

FGA-30 1 × jack 3,5 mâle, 2 × RCA femelle

FGA-30M 1 × jack 3,5 mâle, 2 × RCA mâle

FGA-35 2 × jack 3,5 mâle

FGA-40MF 2 × RCA mâle, 2 × RCA femelle

2 Conseils importants d'utilisation

Le transformateur répond à toutes les directives nécessaires de l'Union française et porte donc le symbole

• Le transformateur n'est donc qu'une utilisation en interieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiente admissible 0 - 40^ ).
• Pour le nettoyage, utilisez uniquement un chiffon sec et doux, enaucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultats si le transformateur est utilisé dans un but autre que celui pour lequel il a été concu ou s'il n'est pas correctement branché; en outre, la garantie deviendrait caduque.

Lorsque le transformateur est définitivement retire du service, vous devez le déposer dans une Usine de recyclage adaptée pour contributor à son élimination non polluante.

3 Branchement

Reliez le transformateur entre deux appareils, p. ex. reliez la sortie d'un lecteur CD via le FGA-xx à l'entrée d'une carte son d'un PC. Peu imports le côte du transformateur sur lequel l'appareil est branché. Reliez la connexion RCA rouge au canal droit (R).

4 Caracteristiques techniques

Plage de transmission : 20-30000 Hz
Taux de distorsion : < 0,01 %
Rapport de transmission : 1:1
Dimensions, poids : Ø 24mm × 38mm, 32g
Tout droit de modification réservé.
