MODE D'EMPLOI BC 700 Techno Line

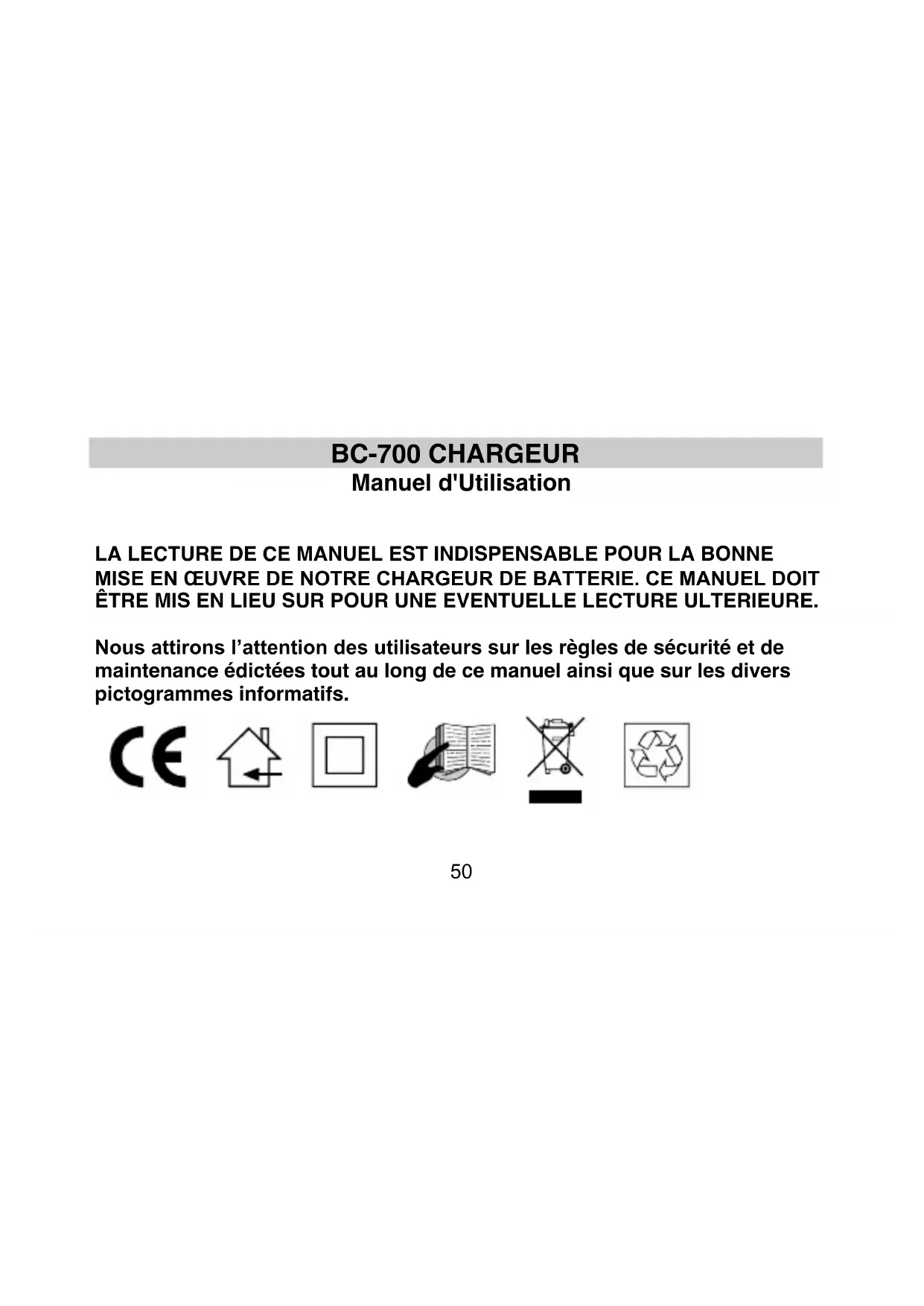

LA LECTURE DE CE MANUEL EST INDISPENSABLE POUR LA BONNE MISE EN ŒUVRE DE NOTRE CHARGEUR DE BATTERIE. CE MANUEL DOIT ÊTRE MIS EN LIEU SUR POUR UNE EVENTUELLE LECTURE ULTERIEURE. Nous attirons l’attention des utilisateurs sur les règles de sécurité et de maintenance édictées tout au long de ce manuel ainsi que sur les divers pictogrammes informatifs.51 INTRODUCTION : Nous vous félicitons d'avoir acheté le chargeur qui vous permet le chargement rapide des piles rechargeables de type “LR03” et “LR06”. Doté des fonctions de chargement, de décharge, de régénération et de vérification de capacité, ce chargeur fiable et facile d'utilisation est idéal pour la maison, le bureau ou les voyages. Il propose en plus l'affichage des fonctions sur 4 écrans LCD et 4 fonctions indépendantes sur chaque batterie branchée.

3. Manuel d’utilisation52

1. Le chargeur s'utilise uniquement pour charger les piles rechargeables NiCd et

NiMH. N'essayez pas de l'utiliser pour d'autres types de piles telles qu'alcaline, lithium, carbone zinc ou pour tout autre type.

2. Le chargeur ne doit être utilisé qu’en milieu non humide et en intérieur.

3. Suivez toujours les instructions de chargement figurant sur chaque pile rechargeable.

Respectez l’intensité de chargement recommandée pour les piles rechargeables.53 N'utilisez jamais un courant plus élevé que celui recommandé lors de la phase de chargement.

4. N'utilisez aucun câble ou/et adaptateur autre que ceux fournis d'origine avec le chargeur.

5. Les piles rechargeables peuvent devenir chaudes pendant le chargement (surtout

lorsqu'un courant de charge élevé est utilisé). Retirez les piles avec extrême soin après le chargement.

6. Ne laissez pas votre chargeur sous tension lorsqu’il n’est pas utilisé et débranchez-le de

la prise de courant lorsqu'il n'est pas en service. FONCTIONS : Le Chargeur z Chargement de piles rechargeables utilisant plusieurs intensités de courant (200, 500 ou 700 mA). z Affichage LCD détaillé pour chaque compartiment de chargement z Chargement simultané de piles rechargeables de types “LR03” et “LR06” z Détection de la surchauffe pour protéger les piles rechargeables z Détection du delta de tension négatif (–dV) et arrêt de la charge. z Fonction décharge (décharge puis charge) pour annuler l’effet "mémoire" des piles rechargeables. z Régénération des vieilles piles rechargeables par cycles de décharge/charge.54 z Fonction test pour vérifier la capacité des piles rechargeables. z Les fonctions chargement/déchargement peuvent être exécutées indépendamment pour chacun des compartiments z Plusieurs affichages possibles pendant le chargement/déchargement – courant de charge (en mA), temps écoulé (en hh:mm), tension aux bornes (en V) et capacités accumulées (en mAh ou Ah) TOUCHES DE FONCTIONS : Le chargeur comporte trois touches de fonction faciles d'utilisation et quatre touches numériques :

Touches numériques de sélection du compartiment Touche AFFICHAGE Touche FONCTIONS Touche COURANT55 Touche de sélection du compartiment Appuyez sur la touche numérique correspondante pour sélectionner le compartiment et en modifier les paramètres de chargement ou d'affichage. Touche FONCTIONS (MODE) Premièrement, appuyez pendant approximativement 1 seconde sur la touche Mode pour activer le changement de mode. Ensuite, appuyez de nouveau sur la touche Mode pour basculer entre les modes “Chargement”, “Déchargement”, “Test” et “Rafraîchissement”. Pour modifier le mode de fonctionnement pour une pile rechargeable en particulier, appuyez d'abord sur la touche (de 1 à 4) correspondante, puis sur la touche MODE.(Fonctions) Touche AFFICHAGE (DISPLAY) Appuyez sur la touche pour basculer entre l'affichage des différents courants de chargement (en mA), le temps écoulé (en hh:mm), la tension aux bornes (en V) et les capacités accumulées (en mAh ou Ah), pendant le processus de chargement ou de décharge. Pour modifier l'affichage d'une pile rechargeable en particulier, appuyez d'abord sur la touche NUMÉRIQUE correspondante, puis sur la touche DISPLAY.56 Touche COURANT (CURRENT) Appuyez sur la touche pour sélectionner le courant à utiliser (dans les 10 secondes suivant l'insertion des piles), et pour les différentes fonctions (voir également “Démarrage du chargement” ci-après).

LES FONCTIONS DU CHARGEUR

Le chargeur RS900 dispose des fonctions suivantes : a. Passage automatique au régime lent (ou charge d’entretien), une fois la pile rechargeable à pleine charge. b. Décharge puis charge de la pile rechargeable (DISCHARGE) – pour décharger la pile rechargeable puis la recharger afin d'éliminer l'effet de "mémoire". c. Régénération de la pile rechargeable (REFRESH) – pour rafraîchir la pile rechargeable et retrouver sa capacité maximale par des cycles répétés de décharge et de charge. Pour les vieilles piles rechargeables ou les piles n'ayant pas servi depuis longtemps, la régénération peut restaurer la pile à son état optimal. d. Vérification de la capacité de la pile rechargeable en mAh/ Ah (TEST) FONCTION CHARGEMENT (CHARGE) Par défaut, le chargeur utilise un courant de 200 mA. Chargement de piles rechargeables utilisant plusieurs intensités de courant (200, 500 ou 700 mA).57 Les temps de chargement approximatif avec les différents courants de chargement sont présentés selon le Tableau 1 ci-dessous.

Tableau 1. Temps de chargement avec les différents courants de chargement Type de pile Capacité de la pile Courant de chargement (mA) Temps de chargement approximatif

Remarque : z Respectez toujours le courant de charge maximum recommandé pour les piles rechargeables. En général, un courant de 200 mA est conseillé si une charge rapide n'est pas nécessaire ; ce courant est sans risque et idéal pour les piles rechargeables. z Lorsque le transformateur est branché à la source d'alimentation, tous les segments s'allument momentanément et le code de version et le nombre de température seront58 affichés pendant un certain temps. Alors le signe "null" sera affiché avant que les piles sont placées.

Après branchement du chargeur au secteur et l'insertion d'une pile rechargeable dans un compartiment, la tension de la pile (exemple 1,39V) s'affiche pendant 5 secondes. Ensuite, le courant 200 mA (par défaut) s'affiche à l'écran pendant 5 secondes supplémentaires, indiquant que le chargement à 200 mA va démarrer. Dans ces 10 secondes suivant l'insertion des piles, vous pouvez en premier lieu sélectionner le mode de fonctionnement "Chargement", "Déchargement", "Rafraîchissement" ou "Test" à l'aide de la touche MODE. “null” affiché : Aucune pile n’est insérée dans le chargeur59 Ensuite, dans les 10 secondes suivant la dernière pression de touche, vous pouvez sélectionner le courant de chargement/déchargement à l'aide de la touche CURRENT.

Remarque : x Après avoir appuyé sur chaque touche, il vous reste 10 secondes supplémentaires pour sélectionner d'autres fonctions. En l'absence d'une nouvelle pression, l'écran LCD clignote une fois pour indiquer la fin de la programmation. Désormais, le courant de chargement ne peut plus être modifié pendant le processus et le mode sélectionné s'exécutera jusqu'à la fin. x (Premièrement, appuyez pendant approximativement 1 seconde sur la touche Mode pour activer le changement de mode. Ensuite, appuyez de nouveau sur la touche Mode pour basculer entre les modes “Chargement”, “Déchargement”, “Test” et “Rafraîchissement”.)

Courant de chargement: 200 mA Fonction Chargement Après 10 secondes d'inactivité, l'écran LCD clignote une fois pour confirmer la sélection et le mode sélectionné est activé60

Pendant la charge, vous pouvez basculer entre l'affichage du courant de charge (en mA), le temps écoulé (en hh:mm), la tension aux bornes (en V) et les capacités accumulées (en mAh ou Ah) à l'aide de la touche DISPLAY. Lorsque la pile rechargeable est à pleine charge, “Full” s'affiche à l'écran et vous pouvez alors retirer la pile. Si les piles restent dans le compartiment, le chargement passe au régime lent. Ce régime lent utilise un courant d'une intensité de 5% du courant de chargement sélectionné afin de maintenir les piles rechargeables à pleine charge.

Remarques : z Le courant ne peut être modifié une fois sélectionné au stade initial. Ceci évite la modification accidentelle lors de la programmation des piles rechargeables adjacentes. Pour modifier le courant, les piles rechargeables doivent être retirées, puis réinsérées. Pile à pleine charge61 z Le courant de charge maximal des autres piles rechargeables est limité à celui sélectionné pour la première pile rechargeable insérée. Par exemple, si le courant de charge de la première pile rechargeable est réglé sur 500 mA, les deuxième, troisième et quatrième piles ne peuvent pas être chargées à plus de 500 mA. Pour annuler cette restriction, les quatre piles doivent être retirées du chargeur. z Pour changer de fonction pendant le chargement, appuyez soit sur la touche MODE (pour sélectionner l'ensemble des piles rechargeables), soit sur la touche NUMERIQUE correspondante, puis sur la touche MODE (pour sélectionner une pile rechargeable en particulier). 10 secondes après la dernière pression, l'écran LCD clignote une fois pour signaler la confirmation des modifications. z Pour palier à tout effet mémoire, il est conseillé, lors de la première utilisation des piles rechargeables neuves, de les charger et décharger plusieurs fois afin de permettre une capacité de charge maximale. Cette opération est possible grâce à la fonction "Refresh" de votre appareil. z En cas de surchauffe (au-dessus de 50°C environ), le chargement est interrompu immédiatement et l'écran affiche “000 mA” ; le chargement ne reprendra que lorsque la température des piles rechargeables est redescendue à un niveau de sécurité. Si la surchauffe se répète, les piles rechargeables choisies doivent être retirées et, après un temps de refroidissement, chargées à une intensité de courant inférieure.62 La pile est en surchauffe et le chargement s'arrête automatiquement ; “000 mA” s'affiche.

FONCTION DÉCHARGE (DISCHARGE) La fonction « Décharge » décharge d'abord la pile rechargeable puis la recharge afin de supprimer l'effet "mémoire" inhérent aux piles rechargeables. Dans les 10 secondes suivant l'insertion des piles rechargeables, sélectionnez le mode Déchargement à l'aide de la touche MODE. (Premièrement, appuyez pendant approximativement 1 seconde sur la touche Mode pour activer le changement de mode. Ensuite, appuyez de nouveau sur la touche Mode pour basculer entre les modes “Chargement”, “Déchargement”, “Test” et “Rafraîchissement”.) Dans les 10 secondes suivant63 l'insertion des piles rechargeables, vous pouvez également sélectionner un courant de déchargement différent (voir Tableau 2) à l'aide de la touche CURRENT. (L'écran LCD clignote une fois pour confirmer la sélection ; le courant ne peut plus être modifié désormais.)

Remarque: Le courant de décharge doit toujours être la moitié du courant de charge, dont la limite maximum est de 700 mA (voir le tableau ci-après). Prenez soin de sélectionner le courant de décharge avec précaution afin d'éviter un courant de charge trop élevé par la suite. Tableau 2. Courant en mode DÉCHARGE (DISCHARGE)) Courant de déchargement sélectionné 100 mA 250 mA 350 mA Courant de charge induit 200 mA 500 mA 700 mA Courant de décharge: 250 mA Mode Décharge64

En Décharge, lorsque les piles rechargeables arrivent à pleine charge, “Full” s'affiche à l'écran. Si vous appuyez sur la touche DISPLAY à cet instant, l'icône "charge" sera affichée à la place de l'icône "discharge". FONCTION RÉGÉNÉRATION (REFRESH) Les vieilles piles rechargeables qui sont restées longtemps sans être utilisées nécessitent une Régénération afin de retrouver leur capacité optimale de fonctionnement. Sélectionnez la fonction Régénération en appuyant sur la touche MODE dans les 10 secondes suivant l'insertion des piles. La fonction régénération démarre avec un cycle répété de décharges et de charges. Ce cycle s'arrête lorsque plus aucune amélioration supplémentaire de la capacité n'est constatée.

Remarque : Fonction Régénération (la pile est en décharge) Courant de décharge : 250 mA65 x Dans les 10 secondes suivant l'insertion des piles rechargeables, sélectionnez la fonction Régénération à l'aide de la touche MODE (Fonctions). (Premièrement, appuyez pendant approximativement 1 seconde sur la touche Mode pour activer le changement de mode. Ensuite, appuyez de nouveau sur la touche Mode pour basculer entre les modes “Chargement”, “Déchargement”, “Test” et “Rafraîchissement”.) x Dans les 10 secondes suivant l'insertion des piles rechargeables, vous pouvez alors sélectionner un courant de déchargement différent à l'aide de la touche CURRENT (voir “Remarque” à la rubrique Mode Déchargement et le Tableau 2). (Sinon, L'écran LCD clignote une fois pour confirmer la sélection ; le courant ne peut plus être modifié désormais.) x Selon le courant de déchargement sélectionné, le processus de rafraîchissement peut prendre plusieurs heures x Le courant de rafraîchissement maximal est de 350 mA. FONCTION TEST En fonction Test, les piles rechargeables sont d'abord chargées à pleine charge, puis complètement déchargées afin de déterminer leurs capacités. Elles sont ensuite rechargées et leurs capacités en (mAh) ou (Ah) affichées à la fin de la phase de charge. Sélectionnez le mode Test en appuyant sur la touche MODE dans les 10 secondes suivant l'insertion des piles. (Premièrement, appuyez pendant 1 seconde sur la touche Mode pour66 activer le changement de mode. Ensuite, appuyez de nouveau sur la touche Mode pour basculer entre les modes “Chargement”, “Déchargement”, “Test” et “Rafraîchissement”.)

Note: z Après sélection du mode Test, et dans les 10 secondes suivant l'insertion des piles, vous pouvez sélectionner un courant de charge différent à l'aide de la touche CURRENT. Le courant de déchargement ultérieur sera la moitié du courant de chargement sélectionné (voir Tableau 3). Table 3. Courant du mode TEST Courant de chargement sélectionné 200 mA 500 mA 700 mA Courant de déchargement conséquent 100 mA 250 mA 350 mA

Mode Test Courant de charge en (mA)67 z Le courant de chargement maximal est de 700 mA. z Après achèvement du mode Test, la capacité de la pile (en mAh ou Ah) est affichée en permanence à l'écran LCD jusqu'au retrait des piles. Vous pouvez basculer entre affichages à l'aide de la touche DISPLAY.

Lorsque, au cours du chargement en différents modes, la pile rechargeable arrive à pleine charge, le chargeur délivre un faible courant aux piles afin de les maintenir à pleine charge. Cette fonction est lancée automatiquement lorsque les piles atteignent leur pleine charge et restent insérées dans le chargeur. L'icône “Full” s'affiche alors sur l'écran LCD.

INFORMATIONS AFFICHÉES

Vous pouvez basculer entre les modes d'affichage afin de contrôler l'état des piles pendant les Affichage de la capacité de la pile en (mAh) à la fin de la vérification68 différents processus (voir Tableaux 4-7).

Tableau 4. Différents affichages en mode Charge Stade du mode Chargement Affichages possibles (basculement avec la touche DISPLAY) Tension (V) Courant (mA) *Temps (hh:mm) Capacité (mAh/ Ah) Différents modes de fonctionnement Les différents modes d'affichage sont présentés : Courant de chargement, Temps, Tension et Capacité69 En chargement Tension actuelle de la pile Courant de chargement Temps de chargement écoulé Capacité accumulée A terme Courant de chargement – régime lent

Tableau 5. Différents affichages en mode Déchargement Stade du mode Déchargement Affichages possibles (basculement avec la touche DISPLAY) Tension (V) Courant (mA)

• Temps (hh:mm) Capacité (mAh/ Ah) En déchargement Tension actuelle de la pile Courant de déchargement Temps de déchargement écoulé Capacité pendant le déchargement En chargement Courant de chargement Temps de chargement écoulé Capacité accumulée A terme Courant de chargement – régime lent70 Tableau 6. Différents affichages en mode Régénération Stade du mode Régénération Affichages possibles (basculement avec la touche DISPLAY) Tension (V) Courant (mA)

• Temps (hh:mm) Capacité (mAh/ Ah) Pendant les phases de déchargement Tension actuelle de la pile Courant de déchargement Temps de déchargement écoulé Capacité pendant le déchargement Pendant les phases de chargement Tension actuelle de la pile Courant de chargement Temps de chargement écoulé Capacité déterminée au dernier déchargement A terme Tension actuelle de la pile Courant de chargement – régime lent Temps écoulé du dernier déchargement Capacité maximum de la pile déterminée au déchargement71 Tableau 7. Différents affichages en mode Test Stade du mode Test Affichages possibles (basculement avec la touche DISPLAY) Tension (V) Courant (mA)

• Temps (hh:mm) Capacité (mAh/ Ah) En chargement Tension actuelle de la pile Courant de chargement Temps de chargement écoulé “--- mAh” En déchargement Courant de déchargement Temps de déchargement écoulé “--- mAh” En chargement, 2e phase Courant de chargement Temps de chargement écoulé, 2nd phase Capacité de la pile déterminée au déchargement A terme Courant de chargement – régime lent Temps de déchargement écoulé Capacité de la pile déterminée au déchargement

Remarque : z La minuterie sera fixé à 19:59 après le temps écoulé est plus de 20 heures.72 z Dans le cas d'une interruption momentanée ou définitive de l'alimentation lors du fonctionnement du chargeur, le mode basculera automatiquement sur “Mode Chargement à 200 mA” afin de charger la pile lorsque l'alimentation est restaurée, ceci quel que soit le mode (Chargement, Déchargement, Rafraîchissement ou Test) sélectionné auparavant par l'utilisateur. SOIN ET ENTRETIEN : z Évitez les températures extrêmes, vibrations et chocs qui peuvent endommager l'unité z Nettoyez l'écran et les unités à l'aide d'un chiffon doux et humide. Ne mouillez pas la partie métallique du chargeur. N'utilisez aucun solvant ou produit à récurer ; ils peuvent rayer les écrans LCD et les boîtiers. z Ne pas renverser d'eau sur le chargeur. z Ne tentez pas de réparer l'unité. Retournez-le à votre magasin pour réparation par un une personne compétente. L'ouverture des boîtiers peut entraîner la nullité de la garantie. z N'exposez pas l'unité à des changements brusques et extrêmes de température qui peuvent endommager les composants électroniques de l’appareil.73 CARACTÉRISTIQUES TECHNIQUES : Tension d'entrée de l'adaptateur AC/DC : 100-240 V AC Courant de chargement : 200 mA à 700 mA Capacité maximale de chargement (capacité des piles rechargeables) : 3000 mAh Dimensions (L x H x P) du chargeur : 75 x 130 x 40 mm INFORMATION DES CONSOMMATEURS : z Ni le fabricant ni le fournisseur ne peut être tenu responsable d'une utilisation inappropriée ou incorrecte et des conséquences d’une utilisation erronée z Toute réparation ou modification effectuée par une personne autre que le fournisseur entraîne la nullité de la garantie. z Ce produit est destiné à être utilisé par les seules personnes ayant lu ce manuel. z Les caractéristiques techniques de ce produit peuvent être modifiées sans préavis. z Ce produit n'est pas un jouet. Tenez-le hors de la portée des enfants. z Ce manuel ne peut être reproduit en tout ou partie sans l'accord préalable et écrit du fabricant.74 MISE EN GARDE : L’attention des utilisateurs est attirée sur les règles élémentaires de sécurité à observer lors de l’utilisation d’un chargeur de batteries : x Comme indiqué au paragraphe « ATTENTION », ne rechargez que des piles NiCd ou NiMH x Utilisation en Intérieur, hors de tout environnement humide. Ne pas plonger dans l’eau, soumettre à la pluie ou à la neige ; Ne pas entreposer ou utiliser près d’une source de chaleur. Ne pas exposer les batteries utilisées à une quelconque flamme. x Ne pas utiliser d’accessoires qui ne seraient pas fournis avec le chargeur de batteries ; AC/DC par exemple. x Débranchez l’AC/DC de la prise murale en cas de non utilisation du chargeur x N’utilisez pas le chargeur s’il a subi un choc violent, ou a été endommagé d’une quelconque façon. x N’utilisez pas le chargeur de batteries pour un autre usage que celui initialement prévu. x N’ouvrez pas le chargeur de batteries pour quelque raison que ce soit : une manipulation inconsidérée peut être à l’origine d’un accident électrique ou d’un incendie.75 BC-700 BATTERIJLADER Handleiding Het lezen van deze handleiding is onontbeerlijk voor een goede ingebruikname van onze batterijlader. Berg deze handleiding na het lezen veilig weg voor het geval u deze later terug zou nodig hebben. Wij willen even uw aandacht vestigen op de veiligheidsregels en het onderhoud vermeld doorheen deze handleiding, alsook op de verschillende gebruikte informatieve pictogrammen.76 INLEIDING: Gefeliciteerd met de aankoop van dit intelligente laadapparaat voor snel en optimaal laden van “AA” en “AAA” oplaadbare batterijen. Dit laadapparaat is voorzien van functies om te laden, ontladen, verversen, capaciteit te testen, en is uitgerust met aparte LCD-schermpjes voor de verschillende laadvakken. Dit laadapparaat is betrouwbaar, gebruiksvriendelijk en ideaal voor gebruik thuis, op kantoor of op reis. INHOUD VERPAKKING
