MANUAL DE USUARIO BC 700 Techno Line

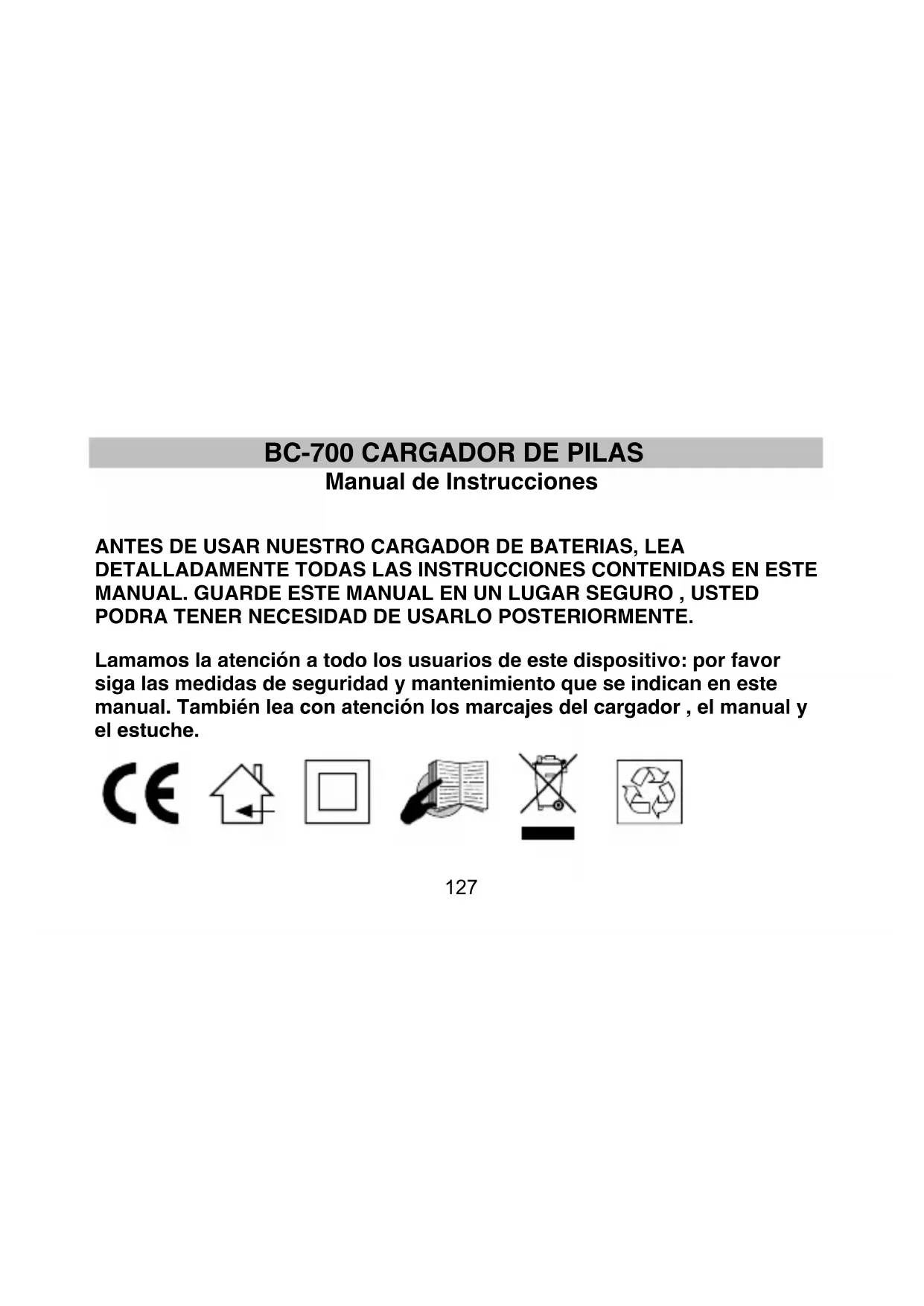

Manual de Instrucciones

ANTES DE USAR NUESTRO CARGADOR DE BATERIAS, LEA DETALLADAMENTE TODAS LAS INSTRUCCIONES CONTENIDAS EN ESTE MANUAL. GUARDE ESTE MANUAL EN UN LUGAR SEGURO , USTED PODRA TENER NECESIDAD DE USARLO POSTERIORMENTE. Lamamos la atención a todo los usuarios de este dispositivo: por favor siga las medidas de seguridad y mantenimiento que se indican en este manual. También lea con atención los marcajes del cargador , el manual y el estuche.128 INTRODUCCION: Felicitaciones por la compra de este cargador de pilas ‘inteligente’, el cual le permite cargar las pilas recargables de manera rapida y efectiva, sirve para cargar pilas recargables del tipo “AA” “AAA”. Tiene la capacidad de cargar, descargar, ‘refrescar’ o reactivar las pilas y comprobar todas las funciones, además tiene pantalla de visualización individual para los diferentes compartimientos de carga; este cargador es fiablep, de fácil uso, ideal para ser utilizado en casa, en la oficina o durante un viaje. CONTENIDO

1. El cargador sirve solamente para cargar los dos siguientes tipos de pilas recargables:

NiCd y NiMH, recuerde solamente sirve para estos dos tipos de pilas recargables. Nunca utilice este cargador para cargar otros tipos de pilas, tales como pilas alcalinas, de litio, carbón zinc o cualquier otro tipo de pilas no especificados aquí.

2. El cargador solamente deberá ser utilizado en ambientes interiores y bajo condiciones

normales de temperatura y funcionamiento.

3. Siempre siga las instrucciones de cargado para las pilas recargables. También debe130

seguirse/observarse atentamente la corriente de carga recomendada para cada tipo de pilas recargables. Nunca utilice una corriente de carga más alta que la recomendada para hacer el proceso de cargado de las pilas.

4. Nunca utilice enchufes o transformadores diferentes a los que le fueron suministrados

5. Las pilas recargables pueden recalentarse durante el proceso de carga (especialmente

cuando se seleccione una corriente de carga alta). Los usuarios deberán tener mucho cuidado cuando saquen la pila del cargador.

6. Desenchufe el cargador de la toma de corriente cuando no este en uso.

CARACTERISTICAS TECNICAS: La Unidad de Carga z Las pilas recargables se pueden cargar en diferentes niveles de corriente de carga (200, 500 o 700 mA). z Pantalla con Visualización Individual de cada canal/compartimiento. z Se pueden cargar simultáneamente las pilas de los tamaños “AA” y “AAA” z Detecta el sobre- calentamiento de las pilas para protegerlas de la sobrecarga. z El cargador controla/detecta el incremento del voltaje, Sistema de Control de Voltaje (Minus delta (-dV) cuando se alcance cierto nivel se apaga automáticamente. z Las pilas pueden ser descargadas (primero descargarlas luego cargarlas) para retirar el ‘efecto memoria” de las pilas recargables.131 z Reactiva las pilas recargables viejas mediante ciclos de descarga/carga. z Función para comprobar/chequear la capacidad de las pilas recargables. z Las funciones de Carga/Descarga pueden ser programadas independiente y simultáneamente para cada pila recargable en cada canal/compartimiento. z Visualización de varios datos durante el proceso de carga/descarga: La corriente de carga (en amperaje mA), Temporizador del Control del tiempo (en hh:mm), Control del Voltaje (en V) y capacidad de acumulación (en mAh o Ah). TECLAS DE FUNCIONAMIENTO: El cargador tiene 3 teclas de funcionamiento de fácil manejo y cuatro teclas de números para los canales:

Teclas de los números de los Canales/ Compartimientos Tecla DISPLAY Tecla MODE Tecla CURRENT132 Teclas de los Números de los Canales/Compartimientos Pulse un número para seleccionar un compartimiento particular para ver los diferentes sistemas de carga y/o hacer ajustes en la forma de visualización de datos. Tecla MODE La tecla ‘mode’ deberá ser presionada primero y sostenida durante alrededor un segundo, para activar el cambio de programas. Con la siguiente pulsación de esta tecla se cambiará entre los programas de: carga “Charge”, descarga “Discharge” prueba “Test” y reactivación de las pilas “Refresh”. Para cambiar al sistema de operación para recargar las pilas individualmente, primero pulse la tecla del número correspondiente NUMBER y luego la tecla MODE. Tecla DISPLAY Pulse esta tecla para cambiar/alternar entre la forma de visualización de datos: corriente de carga (en mA), temporizador (en hh:mm), control de voltaje (en V) y acumulado de la capacidades de carga (en mAh orAh) durante el proceso de carga o descarga. Para cambiar el contenido de la pantalla de una pila en particular, primero pulse la tecla del número correspondiente NUMBER y luego pulse la tecla DISPLAY. Tecla CURRENT Pulse esta tecla para seleccionar la corriente de carga que se vaya a aplicar (dentro de los133 primeros 10 segundos después de instalar las pilas) en las diferentes formas de operación (también vea las notas sobre “Para comenzar a cargar las Pilas Recargables” anotados mas adelante).

SISTEMAS DE OPERACION DEL CARGADOR

Este poderoso cargador tiene los siguientes sistemas de operación: a. Cargado de la pila recargable (CHARGE) – para cargar completamente la pila recargable; cambia automáticamente al sistema de ‘carga de goteo’ cuando la pila esta completamente cargada y no es utilizada de inmediato. b. Descarga la pila recargable (DISCHARGE) – sirve para descargar la pila y luego volver a cargarla para minimizar el ‘efecto de la memoria’. c. Para Refrescar/reactivar la pila recargable (REFRESH) – para ‘refrescar’ y cargar la pila a su máxima capacidad, cargando y descargando repetidamente la pila hasta su máximo limite y no se pueda cargar más. Este sistema es ideal para recargar las pilas viejas o las pilas que no hayan sido utilizadas durante un largo periodo de tiempo, ‘refrescando’ las pilas se puede lograr que estas recuperen su óptima condición. d. Verifique la capacidad de carga/energética de la pila en mAh/ Ah (TEST) PARA CARGAR La unidad de corriente de carga para la operación del aparato viene preajustada de fábrica en 200 mA. El tiempo estimado para cargar las pilas con diferentes niveles de corriente esta134 tabulado en la Tabla 1.

Tabla 1. Tiempo de carga con diferentes corrientes de carga Tamaño de las pilas Capacidad de las pilas Corriente de carga seleccionada (mA) Tiempo estimado de carga

Nota: z Los usuarios siempre deberán observar cual es el máximo nivel de corriente de carga de las pilas recargables. Normalmente, 200 mA es la corriente de carga más recomendada si no se necesita cargar las pilas muy rápidamente. Este nivel es definitivamente el más seguro y de óptimo beneficio para la durabilidad de las pilas recargables. z Cuando el transformador se ha conectado a la fuente de alimentación, todos los segmentos se iluminarán momentáneamente y el código de la versión y el recuento de135 la temperatura se muestra por un tiempo. A continuación, se mostrará el signo "null" antes de colocar las pilas.

COMO EMPEZAR A CARGAR LAS PILAS RECARGABLES Cuando la pila recargable sea insertada en el cargador después de haber enchufado el transformador en la toma de corriente, se visualizará el voltaje de la pila (por ejemplo, “1.39V”) durante 5 segundos. Luego aparecerá en la pantalla LCD el valor “200 mA Charge” (valor preajustado) durante otros 5 segundos, indicando que se empezará a cargar la pila con una corriente de 200 mA, si no se hace ningún otro cambio en la configuración del aparato. Dentro de esos 10-segundos contados a partir de la puesta de las pilas en el cargador, el usuario puede seleccionar primero la forma/modo de operación del aparato, pulsando la tecla MODE. También pueden seleccionarse los siguientes programas: “Charge”, “Discharge”, “Refresh” y “Test”. "Null" muestra - No hay batería se coloca a la unidad de carga136 Luego dentro de un periodo de 10 segundos a partir de la pulsación de la última tecla, el usuario puede seleccionar la corriente de carga/descarga, pulsando la tecla CURRENT. Nota: x Después de 10 segundos de no pulsar ninguna tecla, la pantalla LCD parpadeará una vez para indicar que la configuración hecha esta confirmada y el modo seleccionado ha sido activado. x La tecla ‘mode’ deberá ser presionada primero y sostenida durante alrededor un segundo, para activar el cambio de programas. Con la siguiente pulsación de esta tecla se cambiará entre los programas de: carga “Charge”, descarga “Discharge” prueba “Test” y reactivación de las pilas “Refresh”.)

Durante la carga de las pilas, los diferentes formatos de visualización- Corriente de Carga (in mA), Temporizador (en hh:mm), Terminal del voltaje (en V) y capacidades acumuladas (en Corriente de carga: 200 mA Sistema de carga Después de 10 segundos de no pulsar ninguna tecla, la pantalla LCD parpadeará una vez para indicar que la configuración hecha esta confirmada y el modo seleccionado ha sido activado.137 mAh o Ah) pueden ser vistas y seleccionadas pulsando la tecla DISPLAY (refiérase a la Tabla 4). Cuando la pila este totalmente cargada, aparecerá la palabra “Full” para indicar que la pila esta totalmente cargada, el usuario puede retirar la pila en este momento. O si se dejan las pilas en los canales/compartimientos del cargador, empezará el sistema de goteo de carga. El goteo de carga sigue cargando la pila a muy baja velocidad, a un 5% de la corriente de carga seleccionada para mantener para mantener la pila en su máxima capacidad.

Nota: z La corriente de carga no puede ser cambiada una vez que esta se haya confirmado al inicio de la puesta en funcionamiento del cargador. Esto es para evitar que el usuario cambie accidentalmente este valor mientras que hace la carga en otras pilas recargables. Si se quiere cambiar la corriente de carga seleccionada, las pilas deberán ser retiradas e insertadas de nuevo. La pila esta completamente cargada138 z La máxima corriente de carga, para cargar otras pilas esta limitada por el nivel seleccionado para cargar el primer par de pilas insertadas. Por ejemplo, si el primer par de pilas insertadas fue ajustado y cargado a una corriente carga de 500 mA, entonces la segunda, tercera y cuarta pila, solamente pueden ser cargadas a una corriente de 500 mA. Por lo tanto, se le recomienda al usuario poner la primera pila en el compartimiento 1 con la corriente más alta que se desee utilizar. Para cambiar este límite, el usuario debe sacar todas las pilas del cargador. z Para cambiar el sistema de operación durante el proceso de carga, se puede pulsar la tecla MODE (para seleccionar todas las pilas) o la tecla NUMBER y luego la tecla MODE (para seleccionar la carga individual de las pilas). 10 segundos después de haber pulsado la última tecla, la pantalla LCD parpadeará una vez para indicar la terminación del cambio realizado. z Puede ser necesario cargar y descargar las nuevas baterias varias veces al principio antes de obtener una óptima capacidad de carga de las baterias recargables. Se recomienda al usuario usar una vez el modo “Refresh” en las nuevas baterias recargables para obtener una óptima capacidad de carga. z Cuando se produzca el sobre-calentamiento de la pila (por encina de 50°C), el proceso de carga se apagará automáticamente y la pantalla mostrará “000 mA”, el proceso de carga volverá a comenzar cuando la pila se baje hasta un nivel seguro de carga. Si aún así continua el sobre-calentamiento de las pilas, se deberán retirar todas las pilas del cargador, dejarlas enfriar y luego cargarlas a un nivel de corriente mas bajo.139

z Se recomienda cargar las pilas recargables nuevas a una corriente de 200 mA para rea-condicionarlas después de un largo periodo de almacenamiento.

El sistema de descarga primero descargará la pila y luego la recargará. Esto se hace para evitar/retirar el ‘efecto memoria de las pilas recargables. Pulsando la tecla MODE dentro de 10 segundos después de insertar las pilas recargables, se puede seleccionar el programa de Descarga de las pilas. (La tecla ‘mode’ deberá ser presionada primero y sostenida durante alrededor un segundo, para activar el cambio de programas. Con la siguiente pulsación de esta tecla se cambiará entre los programas de: carga “Charge”, descarga “Discharge” prueba “Test” y reactivación de las pilas “Refresh”. Luego el usuario también puede seleccionar corrientes diferentes para la descarga de las pilas pulsando la tecla CURRENT (vea la Tabla 2), dentro de 10 segundos después de La pila esta sobrecargada, se apaga automáticamente el proceso de carga. Se visualizará “000 mA”.140 insertar las pilas recargables. (La pantalla parpadeará una vez para indicarle que la configuración hecha ha sido confirmada y la corriente no podrá ser cambiada después.)

Nota: La corriente de descarga siempre es fijada en la mitad de la corriente de carga posterior cuyo máximo limite es de 350 mA (vea la tabla siguiente). Por lo tanto, se le recomienda al usuario tener cuidado al seleccionar la corriente de descarga, de manera que la corriente no sea demasiado alta. Tabla 2. SISTEMA DE DESCARGA (Corriente) Corriente de Descarga seleccionada por el usuario 100 mA 250 mA 350 mA Corriente Posterior de Carga 200 mA 500 mA 700 mA

Corriente de Descarga: 250 mA Sistema de Descarga141 Finalmente las pilas pueden ser completamente cargadas en el programa de descarga de las pilas y la palabra “Full” será visualizada en la pantalla. Si pulsa la tecla DISPLAY en este momento, aparecerá en la pantalla el icono de cargar "charge" en vez de descargar "discharge" SISTEMA PARA ‘REFRESCAR’ O REACTIVAR LAS PILAS Las pilas recargables viejas y las que no hayan sido usadas por un largo periodo de tiempo requieren ser reactivadas. Este proceso recuperará la óptima capacidad de las pilas recargables. Pulsando la tecla MODE dentro de 10 segundos después de haber insertado las pilas, se puede seleccionar este programa de reactivación. Sistema de reactivación de las pilas empezará con la descarga de las pilas recargables y luego cargándolas de nuevo. Los ciclos repetidos de descargas y cargas serán hechos hasta que las pilas alcancen su máxima capacidad.

Sistema de Reactivación (la pila esta siendo descargada) Corriente de Descarga: 250 mA142 Nota: z Pulsando la tecla MODE dentro de 10 segundos después de insertar las pilas recargables, se puede seleccionar el programa de Reactivación de las pilas. (La tecla ‘mode’ deberá ser presionada primero y sostenida durante alrededor un segundo, para activar el cambio de programas. Con la siguiente pulsación de esta tecla se cambiará entre los programas de: carga “Charge”, descarga “Discharge” prueba “Test” y reactivación de las pilas “Refresh”.) Luego el usuario también puede seleccionar diferentes corrientes para la descarga pulsando la tecla CURRENT (vea las “Notas” sobre el programa de Descarga y la Tabla 2), dentro de 10 segundos después de insertar las pilas. (O de lo contrario, la pantalla parpadeará una vez para indicarle que este es el final del programa de configuración y la corriente no podrá ser cambiada después.) z Puede tomar varios días para terminar el proceso de reactivación de las pilas, dependiendo de la corriente seleccionada para hacer la descarga de las pilas. z La máxima corriente de carga es de 350 mA y no se verá afectada por el número de pilas recargables insertadas en el aparato.

En el programa de prueba las pilas primero serán cargadas y luego descargadas para determinar su capacidad energética. Finalmente, las pilas son cargadas de nuevo y su143 capacidad energética será vista en unidades (mAh) de (Ah) cuando termine el proceso de carga. Pulsando la tecla MODE dentro de 10 segundos después de haber insertado las pilas, se puede seleccionar el programa de prueba. (La tecla ‘mode’ deberá ser presionada primero y sostenida durante alrededor un segundo, para activar el cambio de programas. Con la siguiente pulsación de esta tecla se cambiará entre los programas de: carga “Charge”, descarga “Discharge” prueba “Test” y reactivación de las pilas “Refresh”.)

Nota: z Después de seleccionar el programa de prueba ‘Test’, el usuario puede seleccionar una corriente de carga diferente en este programa de prueba, pulsando la tecla CURRENT, dentro de 10 segundos después de insertar las pilas. La corriente posterior para hacer la descarga será la mitad de la corriente seleccionada originalmente para hacer la carga de las pilas (vea la Tabla 3). Sistema de Prueba La Corriente de Carga en (mA)144 Tabla 3. SISTEMA DE PRUEBA (Corriente) Corriente de Carga seleccionada por el usuario 200 mA 500 mA 700 mA Corriente de Carga posterior 100 mA 250 mA 350 mA

z La máxima corriente de carga es de 700 mA y esta no se verá afectada por el número de pilas insertadas en el cargador. z Cuando se termine el programa de prueba, se visualizará permanentemente en el LCD la capacidad de carga de las pilas en (mAh o Ah), hasta que las pilas recargables sean retiradas del cargador. El usuario puede cambiar a otro programa de visualización pulsando la tecla DISPLAY.

La capacidad de la pila es visualizada en (mAh) cuando se acabe el chequeo de la pila.145

Después que la pila sea recargada completamente en otro sistema de carga, el cargador continua cargando la pila con una corriente de carga muy baja para mantener la pila completamente recargada, en su máximo nivel. Este sistema es activado automáticamente cuando el cargador detecta que la pila esta totalmente cargada y es dejada en el cargador, la señal de “Full” aparecerá en el LCD.

SISTEMA DE INFORMACION DE LA PANTALLA

El usuario puede utilizar diferentes formas de visualización para monitorizar las condiciones de las pilas recargables durante las diferentes operaciones (ve la Tabla 4 - 7).

Diferentes formas de operación Se podrán ver diferentes formatos de visualización: Corriente de carga, Hora, Voltaje y Capacidad146

Tabla 4. Varias formas de visualización el Programa de Carga Etapas en el Programa de Carga Varias visualizaciones (cambian pulsando la tecla DISPLAY Voltaje (V) Corriente (mA) *Hora (hh:mm) Capacidad (mAh/ Ah) Durante la Carga Voltaje Instantáneo de las pilas Corriente de Carga Tiempo de Carga Capacidad Acumulada Proceso Completo Corriente de la Carga de Goteo

Tabla 5. Varias formas de visualización el Programa de Descarga Etapas del Programa de descarga Varias visualizaciones (se cambia pulsando la tecla DISPLAY) Voltaje (V) Corriente (mA) *Hora (hh:mm) Capacidad (mAh/ Ah) Durante la descarga Voltaje Instantáneo de las pilas Corriente de descarga Tiempo de descarga Capacidad durante la descarga Durante la Carga Corriente de Carga Tiempo de carga Capacidad Acumulada Proceso Completo Corriente de la Carga de Goteo147 Tabla 6. Varias formas de visualización el Programa de Reactivación Etapas en el Programa de Reactivación Varias visualizaciones (se cambia pulsando la tecla DISPLAY)) Voltaje (V) Corriente (mA) *Hora (hh:mm) Capacidad (mAh/ Ah) Durante el proceso de descarga Voltaje Instantáneo de las pilas Corriente de descarga Tiempo de descarga Capacidad durante la descarga Durante el proceso de carga Voltaje Instantáneo de las pilas Corriente de carga Tiempo de carga Capacidad determinada durante la última descarga Proceso Completo Voltaje Instantáneo de las pilas Corriente de la Carga de Goteo Tiempo transcurrido desde la última descarga Máxima capacidad de las pilas determinada durante la descarga148 Tabla 7. Varias formas de visualización el Programa de Prueba Etapas en el Programa de Prueba Varias visualizaciones (se cambia pulsando la tecla DISPLAY) Voltaje (V) Corriente (mA)

• Hora (hh:mm) Capacidad (mAh/ Ah) Durante la Carga Voltaje Instantáneo de las pilas Corriente de carga Tiempo de carga “--- mAh” Durante la descarga Corriente de descarga Tiempo de descarga “--- mAh” Durante la 2 carga Corriente de carga Tiempo transcurrido desde la segunda descarga Capacidad de las pilas determinada durante la descarga Proceso Completo Corriente de la Carga de Goteo Tiempo transcurrido durante la descarga Capacidad de las pilas determinada durante la descarga
