MANUAL DE USUARIO BC 250 Techno Line

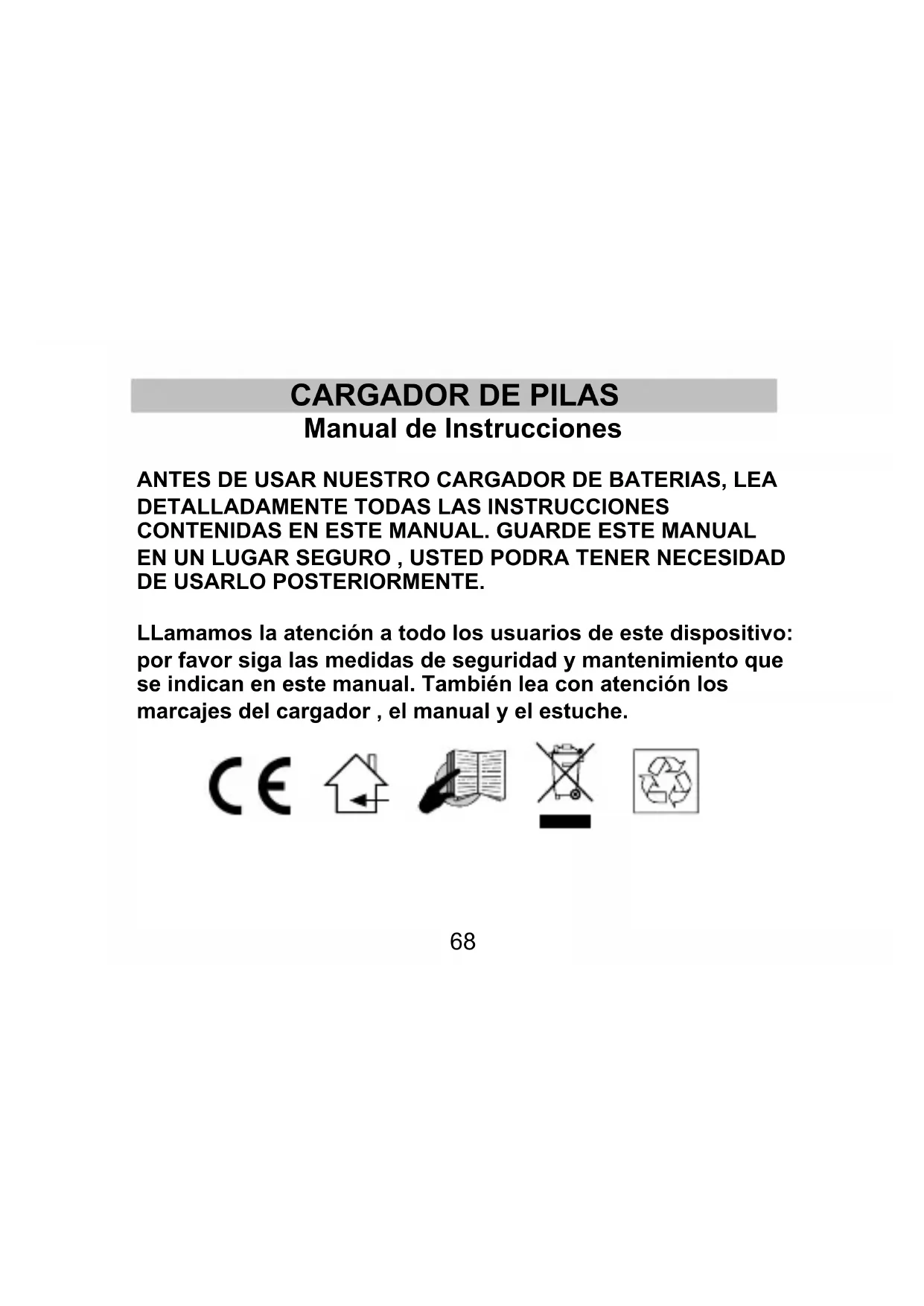

Manual de Instrucciones ANTES DE USAR NUESTRO CARGADOR DE BATERIAS, LEA

DETALLADAMENTE TODAS LAS INSTRUCCIONES

CONTENIDAS EN ESTE MANUAL. GUARDE ESTE MANUAL EN UN LUGAR SEGURO , USTED PODRA TENER NECESIDAD DE USARLO POSTERIORMENTE. LLamamos la atención a todo los usuarios de este dispositivo: por favor siga las medidas de seguridad y mantenimiento que se indican en este manual. También lea con atención los marcajes del cargador , el manual y el estuche.69

INTRODUCCION: Felicitaciones por la compra de este cargador de pilas ‘inteligente’, el cual le permite cargar las pilas recargables de manera rapida y efectiva, sirve para cargar pilas recargables del tipo “AA” “AAA”. Tiene la capacidad de cargar, además tiene pantalla de visualización individual para los diferentes compartimientos de carga; este cargador es fiable, de fácil uso, ideal para ser utilizado en casa, en la oficina o durante un viaje. El Cargador70

1. El cargador sirve solamente para cargar los dos siguientes tipos

de pilas recargables: NiCd y NiMH, recuerde solamente sirve para estos dos tipos de pilas recargables. Nunca utilice este cargador para cargar otros tipos de pilas, tales como pilas alcalinas, de litio, carbón zinc o cualquier otro tipo de pilas no especificados aquí.

2. El cargador solamente deberá ser utilizado en ambientes

interiores y bajo condiciones normales de temperatura y funcionamiento.

3. Siempre siga las instrucciones de cargado para las pilas

recargables. También debe seguirse/observarse atentamente la corriente de carga recomendada para cada tipo de pilas recargables. Nunca utilice una corriente de carga más alta que la recomendada para hacer el proceso de cargado de las pilas.

4. Nunca utilice enchufes o transformadores diferentes a los que le

fueron suministrados con este aparato.

5. Las pilas recargables pueden recalentarse durante el proceso de

carga (especialmente cuando se seleccione una corriente de carga alta). Los usuarios deberán tener mucho cuidado cuando saquen la pila del cargador.

6. Desenchufe el cargador de la toma de corriente cuando no este

CARACTERÍSTICAS: Unidad de carga

Carga de la batería recargable en una corriente de carga de aproximadamente 250 mA

Carga simultánea de baterías tanto “AA” como “AAA” recargables

Detección de voltaje menos delta (-dV) para la finalización de carga

Detección de baterías defectuosas

La función de carga se puede utilizar independiente y simultáneamente para cada batería recargable en los compartimentos

La visualización del voltaje terminal (en V) y del porcentaje (en %) se alternará durante la carga

Cuando la batería recargable se encuentra totalmente cargada se encuentra disponible el modo de flotación de carga

Para prevenir sobrecargas, se puede utilizar el temporizador del cargador para programar el tiempo de carga en 18 horas para cada batería recién instalada72

3. Manual de instrucciones

ETAPAS DE FUNCIONAMIENTO DE LA UNIDAD DE CARGA La carga y la flotación de carga son las únicas dos etapas de funcionamiento de esta unidad de carga.

La unidad puede cargar baterías recargables. Automáticamente cambiará al modo de flotación de carga una vez que la batería recargable haya sido totalmente cargada. La corriente de carga que es de aproximadamente 250 mA, es el único valor predeterminado durante el proceso de carga. Durante el proceso de carga, la visualización del voltaje y del porcentaje se alternará en la pantalla LCD. El elemento de porcentaje mostrará el porcentaje de la batería cargada mientras que el elemento de voltaje mostrará el voltaje de la batería. Una vez que la batería se haya cargado completamente, el voltaje se visualizará73

permanentemente con el indicador “Full”. El modo de flotación de carga dará inicio inmediatamente. El tiempo estimado de carga para baterías con diferente tamaño se indica en la Tabla 1. Tabla 1. Tiempo de carga con dos tipos de tamaño de batería Tamaño

batería Capacidad de batería Corriente de carga (mA) Tiempo estimado de carga AA 2600 mAh 12 hrs AAA 1000 mAh Aproximadamente 250mA 6 hrs

ota: Al principio podría ser necesario cargar y descargar las baterías recargables que son nuevas en varias ocasiones para obtener la capacidad óptima de las baterías recargables. Sin embargo, este cargador no proporciona la función de descarga. Los usuarios podrían descargar las baterías que son nuevas ellos mismos.74

Al conectar el transformador en la fuente de energía, se visualizará el número de versión del cargador (por ejemplo “14”) después de que se hayan encendido todos los segmentos momentáneamente. Se mostrará el indicador “--” (figura 1) antes de que se coloquen las baterías. Si se colocan baterías defectuosas en la unidad de carga, se mostrará el indicador “DEF” (figura 2) en la pantalla LCD del cargador. El indicador “DEF” parpadeará durante unos instantes en la pantalla LCD al detectarse las condiciones de la batería. Al confirmarse que las condiciones de la batería son defectuosas, el indicador “DEF” quedará encendido permanentemente. Si intenta recargar baterías alcalinas o de carbón, podría ocasionar ruptura, explosiones o fugas de líquidos peligrosos. Al visualizar “--”. No hay baterías colocadas en la unidad de carga (figura 1) Al visualizar “DEF”. Se ha colocado una batería defectuosa en la unidad de carga (figura 2)75

Durante el proceso de carga, el indicador “Charge” indicará si se ha colocado en la unidad alguna batería que es recargable. Los usuarios deben de asegurarse de que las baterías cargadas son o de NiCd o de NiMH y no deben utilizar baterías alcalinas o de carbón.

Las baterías de carbón o alcalinas podrían ser la causa del defecto. Este tipo de baterías NO son adecuadas para este cargador. Otro defecto podría provenir de las baterías recargables cuyo voltaje sea demasiado bajo.)

Cuando la batería recargable se ha cargado totalmente, el cargador dará una pequeña cantidad de corriente a las baterías recargables para mantener el nivel totalmente cargado. Este modo entra en funcionamiento automáticamente después de que se hayan cargado totalmente las baterías recargables y se mantengan en la unidad de carga. Se mostrará el indicador “Full” en la pantalla LCD.76

CÓMO INICIAR LA CARGA DE LAS BATERÍAS RECARGABLES Una vez insertada la batería recargable en la unidad de carga después de haber conectado el transformador en la fuente de energía, se mostrará después de unos instantes el voltaje de la batería (por ejemplo, “1.38V”). Enseguida se mostrará en la pantalla LCD el indicador “Charge” en aproximadamente 5 segundos, indicando que se iniciará el proceso de carga con aproximadamente 250 mA. Durante la carga, el voltaje terminal (en

V) (figura 3) y el porcentaje (en %) (figura

4) son los dos elementos que se

alternarán en la pantalla LCD.

Indicador de carga de batería Voltaje terminal (Figura 3)77

Porcentaje Indicador de carga de batería (Figura 4)

uando se ha cargado totalmente la batería recargable, se mostrará el indicador “Full” (figura 5) en la pantalla y el usuario podrá sacarlas en ese momento. O, si se dejan las baterías recargables en los compartimentos, dará inicio la flotación de carga. La corriente de flotación de carga es de alrededor de 10% del ciclo de trabajo de la corriente de carga para mantener las baterías recargables totalmente cargadas. Nota: La corriente de carga de las baterías recargables depende de las condiciones de la batería. El usuario no puede seleccionarla.

• En caso de que se interrumpa la fuente de energía, el cargador se restaurará. Una vez que se haya activado nuevamente la fuente de energía, las baterías serán consideradas como baterías recién instaladas en el cargador. Indicador “Full” – La batería está totalmente cargada. (Figura 5)78

Para restaurar correctamente, desconecte la clavija de CC y espere 5 segundos antes de volver a conectarla en el cargador. CUIDADO Y MANTENIMIENTO:

Evite exponer las unidades a temperaturas extremas, vibraciones y choques eléctricos ya que estos factores pueden causar daños en las unidades

Limpie las pantallas y las unidades con un paño suave húmedo. No moje la parte metálica del cargador. No utilice detergentes, líquidos disolventes o frotantes; estos pueden rayar las pantallas y las cubiertas.

No salpique agua sobre el cargador.

No intente hacer ninguna reparación en la unidad. Llévela al punto original de compra para que sea reparada por un ingeniero calificado. Si usted intenta abrir o tocar las partes internas de las unidades invalidará su garantía.

No exponga las unidades a cambios extremos y repentinos de temperatura, esto puede producir daños en las partes electrónicas del aparato.79

ESPECIFICACIONES TECNICAS: Potencia de Entrada del voltaje para el adaptador AC/DC: 230V AC 50Hz Máx. Corriente de carga: alrededor de 250 mA (para cada batería) Máx. Capacidad de carga (capacidad de las pilas recargables): 2600 mAh Medidas del Cargador (L x A x A): 66 x 109.8 x 22.3mm EXCLUSIÓN/LIMITACION DE RESPONSABILIDADES:

El fabricante y el proveedor no aceptan ninguna responsabilidad por el uso inadecuado o incorrecto del aparato y cualquier consecuencia que pudiese ocurrir.

Cualquier intento de hacerle reparaciones o alteraciones al aparato por personal no autorizado invalidará la garantía (las reparaciones solamente deberán ser hechas por el personal de servicio del punto original de compra).

Este producto solamente deberá ser utilizado por personas que han leído y comprendido perfectamente las instrucciones de este manual de operaciones.

Las especificaciones técnicas de este producto pueden cambiar sin previo aviso.

Este producto no es un juguete. Manténgalo fuera del alcance de los niños.80

Ninguna parte de este manual puede ser reproducida sin el consentimiento escrito del fabricante. PRECAUCION - INTRUCCIONES DE SEGURIDAD: Atención a todos los usuarios les pedimos que lean las siguientes importantes instrucciones de seguridad: Como se indica en el manual, solo usar baterias recargables tipo NiCd o NiMH. Solo usar en interior, no exponer a la humedad. No colocar en el agua o en lugares donde pueda estar expuesto a la lluvia o la nieve. No lo situe o use cerca de una fuente de calor. Deposite las baterias lejos del fuego. No usar nigun accesorio que no sea suministrado con el cargador. Especialmente, no use ningún cable de corriente o transformador que no sea el original suministrado con el cargador. Desconecte el AC/DC cuando no se use. No use el cargador si este ha recibido un golpe o ha tenido cualquier daño. No use el cargador para otros usos que los que originalmente se indica. No abra, desmonte o manipule el cargador; puede ser motivo de originar un cortocircuito o fuego.81

El usuario puede reajustar la función del producto que está conforme al disturbio y a la oleada de la descarga electrostática. Siga por favor la instrucción descrita en este manual para reajustar la función para la operación normal. Utilice el producto sólo para la finalidad expuesta!82
