GEBRUIKSAANWIJZING BC 250 Techno Line

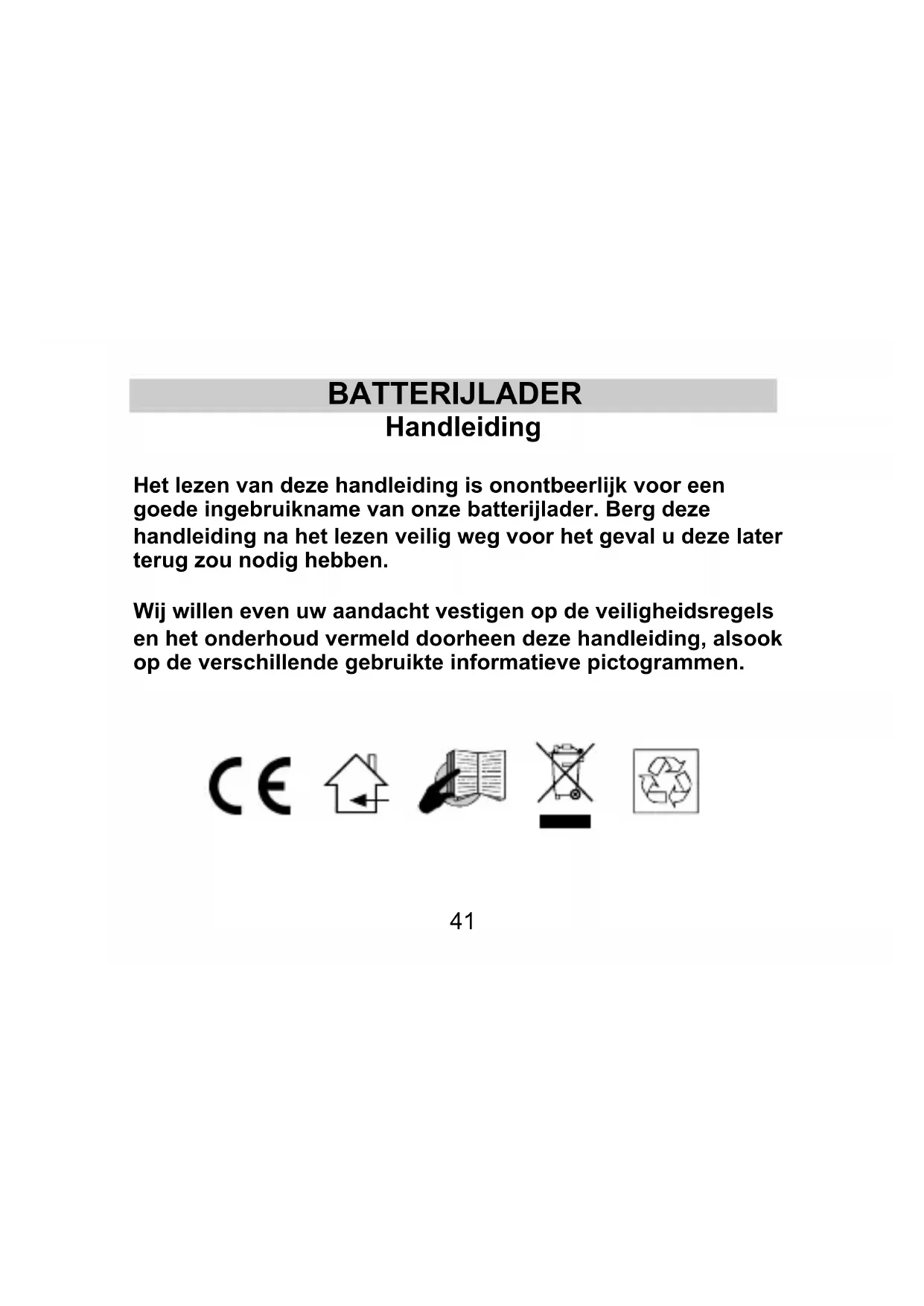

BATTERIJLADER Handleiding Het lezen van deze handleiding is onontbeerlijk voor een goede ingebruikname van onze batterijlader. Berg deze handleiding na het lezen veilig weg voor het geval u deze later terug zou nodig hebben. Wij willen even uw aandacht vestigen op de veiligheidsregels en het onderhoud vermeld doorheen deze handleiding, alsook op de verschillende gebruikte informatieve pictogrammen.42

INLEIDING: Gefeliciteerd met de aankoop van dit intelligente laadapparaat voor snel en optimaal laden van “AA” en “AAA” oplaadbare batterijen. Dit laadapparaat is voorzien van functies om te laden, en is uitgerust met aparte LCD-schermpjes voor de verschillende laadvakken. Dit laadapparaat is betrouwbaar, gebruiksvriendelijk en ideaal voor gebruik thuis, op kantoor of op reis. Het laadtoestel

1. De batterijlader is enkel geschikt voor laden van NiCd en

NiMH oplaadbare batterijen. Gebruik deze lader nooit voor andere typen batterijen, zoals alkaline, lithium, carbon-zink, of andere niet-gespecifieerde typen.43

binnenomstandigheden gebruikt worden.

3. Let altijd op de instructies voor oplaadbare batterijen. Neem altijd

de aanbevolen laadstroom van de oplaadbare batterijen in acht. Gebruik nooit een laadstroom die hoger is dan aanbevolen.

4. Gebruik geen ander netsnoer en andere transformator dan de bij

dit apparaat meegeleverde versies.

5. De oplaadbare batterijen kunnen tijdens het laden heet worden

(vooral bij een hoge laadstroom). Wees na het laden voorzichtig bij het uitnemen van de batterijen uit de lader.

6. Haal de stekker uit het stopcontact als de batterijlader niet in

gebruik is. KENMERKEN: Het laadapparaat Laad oplaadbare batterij met ongeveer 250mA voltage opladen. Individuele weergave op LCD-scherm van status van verschillende batterijvakken Kan zowel “AA” als “AAA” oplaadbare batterijen gelijktijdig laden Minus delta voltage (-dV) detecie om het laden te beëindigen Detectie van defecte batterijen Oplaadbare batterijen in het batterijvak kunnen apart en44

gelijktijdig opgeladen worden Tijdens het opladen worden enkel de klemspanning (in V) en percentage (in %) weergegeven Druppelladen is mogelijk aan het einde van het laadproces Ter vermijding van overbelasting is een lader met schakelklok verkrijgbaar om het laden van nieuw geïnstalleerde batterijen te beperken tot 18 uur. INHOUDSOPGAVE

Laadstatus en druppelladen zijn de enige twee standen van dit laadapparaat. LAADSTATUS Het laadapparaat laadt de batterij op. Als de oplaadbare batterij volledig is opgeladen wordt er automatisch overgeschakeld op druppelladen.45

Tijdens het opladen geeft het LCD-scherm afwisselend een voltage- getal en een percentage weer. Het percentage toont hoe ver de batterij is opgeladen en het voltage geeft het voltage van de batterij aan. Zodra de batterij vol is blijft de tekst “Full” permanent op het scherm staan. Kort daarna begint het druppelladen. Laadspanning van ongeveer 250mA is de enige standaardwaarde in het laadproces. De geschatte laadtijd van verschillende soorten batterijen is weergegeven in tabel 1. Tabel 1. Laadtijd van twee formaten batterij Formaat batterij Batterijcapaciteit

Laadspanning (mA) Geschatte laadtijd AA 2600mAh 12 uur AAA 1000mAh

Ongeveer 250mA 6 uur46

Weergave “--” – Geen batterij in het laadapparaat (figuur 1) Let op: In het begin kan het nodig zijn nieuwe oplaadbare batterijen enkele keren op te laden en te ontladen om optimale laadcapaciteit van de batterijen te verkrijgen. Deze lader is echter niet voorzien van een ontlaadfunctie. De gebruiker dient nieuwe oplaadbare batterijen dus zelf te ontladen. Als de transformator op de spanningsbron is aangesloten wordt op het scherm het versienummer van de lader weergegeven (b.v. “14”) en lichten alle delen van het scherm even op. Het symbol “- -“ (figuur 1) verschijnt voordat de batterijen kunnen worden geplaatst. Als defecte batterijen in het laadapparaat worden geplaatst, verschijnt “DEF” op het scherm van de lader. De afkorting “DEF” gaat even op het scherm knipperen als het laadapparaat de conditie van de batterij onderzoekt. Zodra bevestigd is dat de batterij defect is, blijft “DEF” permanent op het scherm staan.47

Probeer niet alkaline of carbon batterijen op te laden omdat deze kunnen barsten, ontploffen of gevaarlijke stoffen gaan lekken. Tijdens het laadproces verschijnt op het scherm het woord “Charge” als een oplaadbare batterij in het apparaat geplaatst wordt. De gebruiker dient ervoor te zorgen dat de batterij die opgeladen wordt van het type NiCd of NiMH is en dat er geen alkaline of carbon batterijen gebruikt worden. Carbon of Alkaline batterijen zijn mogelijkerwijs de oorzaak van een foutmelding. Deze batterijen zijn NIET geschikt voor dit laadapparaat. Een andere oorzaak van een foutmelding kunnen batterijen zijn waarvan het voltage te laag is. DRUPPELLADEN Nadat de oplaadbare batterij volledig is opgeladen geeft de lader periodiek een kleine hoeveelheid stroom af om de opgeladen batterijen Weergave “DEF”– Een defecte batterij in laadapparaat (figuur 2)48

op peil te houden. Er wordt automatisch op deze stand overgeschakeld als de batterij vol is. Het scherm van het laadapparaat geeft dan “Full” weer.

BEGIN MET LADEN VAN OPLAADBARE BATTERIJEN

Nadat de transformator aan de krachtbron is gestopt, zou de gebruiker een navulbare batterij moeten opnemen in de het laden eenheid en de hefboom van gelijkstroom stoppen in de batterijlader. Binnenkort daarna, zal het batterijvoltage (bijvoorbeeld, “1.38V”) tonen. Daarna verschijnt binnen 5 seconden “Charge” op het scherm ter indicatie dat het laden met een spanning van ongeveer 250mA op het punt staat te beginnen. Tijdens het laden worden klemspanning (in V, zie fig. 3) en percentage (%, zie fig. 4) afwisselend op het LCD-scherm weergegeven.49

Zodra de oplaadbare batterij vol is verschijnt “Full” (figuur 5) op het scherm en mag de gebruiker de batterij uit het laadapparaat nemen. Als de oplaadbare batterij in het laadvak blijft, begint het druppelladen. De benodigde stroom voor het druppelladen om de batterijen vol te houden bedraagt ongeveer 10% van de normale laadstroom.

Klemvoltage De batterij is aan het opladen. (Figuur 3) Weergave “Full” – De batterij is vol (Figuur 5) De batterij is aan het opladen Percentage (Figuur 4)50

Let op: De laadstroom van de oplaadbare batterij hangt af van de conditie van de batterij. Het kan niet door de gebruiker worden ingesteld.

• In geval de stroomtoevoer wordt beëindigd wordt het laadapparaat teruggesteld. Als de stroomtoevoer hersteld is worden de batterijen weer beschouwd als zojuist in het laadapparaat geplaatste batterijen.

• Voor correct herstarten: haal de stekker uit het stopcontact en wacht 5 seconden alvorens deze weer aan te sluiten. VERZORGING EN ONDERHOUD: Vermijd extreme temperaturen, trillingen en schokken, want deze kunnen het toestel beschadigen. Maak de schermen en behuizing enkel schoon met een zacht, vochtig doekje. Metalen delen van dit laadtoestel niet nat maken. Gebruik geen oplossingen of schuurmiddelen, want deze kunnen krassen op het LCD-scherm en de behuizing veroorzaken. Geen water op het laadtoestel morsen. Probeer de toestellen niet zelf te repareren. Lever het in bij het oorspronkelijke verkooppunt voor reparatie door een deskundig vakman. Door de toestellen te openen en eraan te prutsen kan de51

garantie komen te vervallen.

Stel de toestellen niet bloot aan extreme en plotselinge temperatuurswisselingen, want deze kunnen de elektronische delen in het toestel beschadigen. SPECIFICATIES: Ingangsspanning van netadapter : 230V AC 50Hz Maximale laadstroom : ongeveer 250mA (voor elke batterij) Maximale laadcapaciteit (capaciteit van oplaadbare batterijen) : 2600 mAh Afmetingen (L x H x B) van laadtoestel : 66 x 109.8 x 22.3mm BEPERKTE AANSPRAKELIJKHEID:

De fabrikant en leverancier aanvaarden geen enkele aansprakelijkheid voor oneigenlijk of incorrect gebruik en de gevolgen daarvan.

Onderhoud of reparaties uitgevoerd door anderen dan de oorspronkelijke leverancier maken de garantie ongeldig.

Dit product is enkel gebruiksgeschikt voor personen die deze handleiding gelezen en begrepen hebben.

De specificaties van dit product kunnen wijzigigen zonder voorgaande kennisgeving.52

Dit product is geen speelgoed. Uit de buurt van kinderen houden. Geen enkel deel van deze handleiding mag worden gereproduceerd zonder voorgaande schriftelijke toestemming van de fabrikant. IN ACHT NEMEN: De aandacht van de gebruiker wordt getrokken op de basisregels van de veiligheid bij het gebruik van een batterijlader.

• Laadt enkel NiCd of NiMH batterijen zoals aangeduid in de paragraaf “AANDACHT”.

• Gebruik de lader enkel binnenshuis en niet in een vochtige omgeving. Niet in water onderdompelen, niet bloot stellen aan regen of sneeuw; niet gebruiken in de omgeving van een warmtebron. Gooi gebruikte batterijen nooit in het vuur.

• Gebruik geen toebehoren die niet geleverd zijn bij de batterijlader, zoals een AC/DC adapter.

• Trek de AC/DC adapter uit het stopcontact indien de lader niet werkt.

• Gebruik de lader niet opnieuw indien deze een val, schok of eender andere beschadiging opgelopen heeft.

• Gebruik de lader niet voor andere doeleinden dan waarvoor hij geschikt is.53

• Ontmantel nooit de lader om het even voor welke reden dan ook: een verkeerde handeling kan de aanleiding zijn tot een elektriciteitprobleem of een brand.

• De gebruiker kan de functie van het product terugstellen dat aan de elektrostatische lossingsstoring en de schommeling onderworpen is. Gelieve te volgen de instructie die in dit handboek wordt beschreven de functie voor normale verrichting terug te stellen. Gebruik het product alleen voor het doel waarvoor deze bestemd!54
