Type de produit	Dictaphone avec pédale de commande
Marque	Philips
Modèle	LFH7177
Compatibilité pédales	Pédales 2210 (analogique), 2310/2320/2330 (USB)
Fonctions principales	Lecture, retour rapide, avance rapide, fin de dictée (selon modèle)
Alimentation	USB (pédales USB) ou via appareil de transcription (pédale analogique)
Configuration	Via Device Control Center (Windows)
Sécurité	Ne pas exposer à l'eau, à la chaleur excessive, éviter de plier les câbles
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Aucun composant réparable par l'utilisateur, contacter un centre agréé
Garantie	Garantie annulée en cas d'ouverture non autorisée
Mise au rebut	Respecter la législation locale, ne pas jeter avec les déchets ménagers
Support technique	www.philips.com/dictation

FOIRE AUX QUESTIONS - LFH7177 PHILIPS

Comment connecter la pédale LFH2210 à un PC ?

La pédale LFH2210 est analogique. Pour la connecter à un PC, utilisez l'adaptateur USB Philips 6220 (vendu séparément). Branchez l'adaptateur sur un port USB libre, puis connectez la pédale à l'adaptateur.

Comment installer le logiciel pour les pédales USB (2310/2320/2330) ?

Insérez le CD d'installation fourni, le programme d'installation se lance automatiquement. Si ce n'est pas le cas, lancez manuellement autorun.exe. Cliquez sur 'Installer' et suivez les instructions à l'écran. Vous devez disposer des droits d'administrateur.

Que faire si la pédale de lecture ne fonctionne pas comme prévu ?

Vérifiez l'interrupteur situé sous la pédale. En position N, la lecture est active uniquement lorsque vous appuyez en continu. En position T, appuyez et relâchez pour lancer/arrêter la lecture.

Comment configurer les fonctions des pédales USB ?

Utilisez le logiciel Device Control Center (Démarrer > Tous les programmes > Philips Speech Control > Philips Device Control Center). Sélectionnez la pédale, modifiez les fonctions, puis cliquez sur Upload pour enregistrer.

Puis-je réinitialiser la pédale aux réglages d'usine ?

Oui, dans le Device Control Center, cliquez sur le bouton Defaults puis sur Upload pour appliquer la configuration par défaut.

Comment utiliser la fonction 'fin de dictée' sur la pédale 2330 ?

Sur la pédale 2330, appuyez et relâchez la pédale située au-dessus (partie 4) pour terminer une dictée. Assurez-vous que le logiciel de transcription supporte cette fonction.

Que faire en cas de perte de fichiers audio ?

Philips décline toute responsabilité en cas de perte de fichiers. Sauvegardez régulièrement vos dictées sur un support externe. Utilisez un logiciel de sauvegarde automatique si possible.

Puis-je utiliser la pédale avec un logiciel autre que Philips ?

Les pédales USB peuvent être reconnues comme un périphérique de contrôle générique, mais les fonctions avancées nécessitent le logiciel Philips ou un logiciel compatible avec les commandes de pied.

Comment nettoyer la pédale ?

Débranchez la pédale avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de liquides, d'abrasifs ou de produits chimiques.

Où trouver le manuel utilisateur complet ?

Téléchargez le manuel au format PDF gratuitement sur notice-facile.com ou sur le site officiel www.philips.com/dictation.

MODE D'EMPLOI LFH7177 PHILIPS

Félicitations pour votre achat et bienvenue dans l'univers Philips ! Pour profiter pleinement de l'assistance proposée par Philips, vous pouvez consulter notre site Internet où vous trouverez des informations sur les manuels de l'utilisateur, les téléchargements de logiciels, l'information de garantie et bien d'autres choses encore, à l'adresse suivante : www.philips.com/dictation.

1.1 Aperçu général

Pédale de commande 2210 avec connecteur analogique

Manuel de l'utilisateur

Pédale de commande 2310/2330 avec connecteur USB

Pédale de commande 2320 avec connecteur USB

2 Important

2.1 Sécurité

• Pour éviter tout court-circuit, n'exposez pas le produit à la pluie ou à l'eau.
• N'exposez pas l'appareil à une chaleur excessive causée par un appareil de chauffage ou le rayonnement direct du soleil.
• Protégez les câbles pour éviter qu'ils soient pliés, en particulier au niveau des prises et à l'endroit où ils sont connectés à l'appareil.
• Sauvegardez vos fichiers. Philips décline toute responsabilité en cas de perte de fichiers.

2.2 Mise au rebut de votre ancien produit

• Votre produit a été conçu et fabriqué à l'aide de matériaux et composants de haute qualité, recyclables et réutilisables.
• Le symbole de poubelle barrée sur un produit indique que ce dernier est conforme à la directive européenne 2002/96/EC.
• Veuillez vous renseigner sur les systèmes locaux de collecte des produits électriques ou électroniques. Veillez à respecter les réglementations locales; ne mettez pas au rebut vos anciens produits comme des déchets ménagers. La mise au rebut de votre ancien produit permet de protéger l'environnement et la santé.

2.3 Support technique et garantie

Ce produit Philips a été élaboré et fabriqué selon les standards de toute valeur qualité. Si votre produit Philips ne fonctionne pas correctement ou est défectueux, veuillez contacter votre fournisseur Philips Speech Processing qui vous apportera les informations nécessaires sur la marche à suivre.

Pour toute autre question ou question à laquelle votre fournisseur ne peut répondre, consultez le site www.philips.com/diction afin de nous contacter.

Aucun composant ne peut être réparé par l'utilisateur. Vous ne pouvez ni ouvrir ni retarder les panneaux situés à l'intérieur du produit. Seuls les Centres Service Agréés Philips et les

ateliers de réparation officiels sont autorisés à réparer nos produits. Le non-respect de cette consigne entraîne l'annulation de toute garantie, expresse ou tacite. Toute opération expressément interdite dans ce manuel, ou tout réglage ou toute procédure d'assemblage non recommandé(e) ou autorisé(e) par le présent manuel, entraîne l'annulation de la garantie.

Manuel de l'utilisateur

3 Installation

3.1 Pédale de commande 2210 avec connecteur analogique

1 Connectez la prise de la pédale de commande à l'entrée prévue à cet effet sur votre appareil de transcription.

Conseil

La pédale de commande 2210 peut aussi être connectée à un PC en combinaison avec l'adaptateur USB Philips 6220 (en option).

3.2 Pédale de commande 2310 / 2320 / 2330 avec connecteur USB

1 Connectez la pédale de commande à un port USB libre du PC. 2 Insérez le CD d'installation dans votre lecteur de CD-ROM. Le programme d'installation doit s'ouvrir automatiquement. Si ce n'est pas le cas, affichez le contenu du CD à l'aide de l'explorateur de Windows puis double-cliquez sur le fichier autorun.exe pour le lancer. 3 Cliquez sur le bouton Installer. 4 Suivez à l'écran les instructions du programme de mise en place afin d'installer sur le PC le driver du logiciel.

Note

Vous devez disposer des droits d'administrateur pour installer le logiciel. Si vous avez besoin d'aide, contactez votre administrateur.

Manuel de l'utilisateur

4 Utilisation de votre pédale de commande

4.1 Pédale de commande 2210/2310/2320

La pédale de commande comporte 3 parties : retour rapide 1, avance rapide 2 et lecture 3.

LFH 2210 / 2310

LFH 2320

Manuel de l'utilisateur

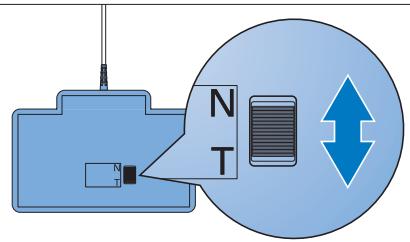

Pour le retour rapide, appuyez en continu sur la pédale. Lorsque vous avez atteint la position voulue, relâchez la pédale. Pour l'avance rapide, appuyez en continu sur la pédale. Lorsque vous avez atteint la position voulue, relâchez la pédale. 3 Cette pédale sert à déclencher la lecture. Le fonctionnement de cette pédale dépend de la configuration effectuée au niveau de l'interrupteur placé sous la pédale de commande :

• Position N : appuyez sur la pédale en continu pendant la lecture. Lorsque vous relâchez la pédale, la lecture s'arrête.
• Position T : appuyez et relâchez la pédale pour lancer la lecture. Appuyez

de nouveau sur la pédale pour arrêter la lecture.

4.2 Pédale de commande 2330

La pédale de commande comporte quatre parties : une à gauche 1, une au milieu 2, une à droite 3, et une au-dessus 4.

Pour l'avance rapide, appuyez en continu sur la pédale de gauche. Lorsque vous avez atteint la position voulue, relâchez la pédale de gauche.

2 Appuyez et relâchez la pédale du milieu pour lancer la lecture. Appuyez de nouveau sur la pédale pour arrêter la lecture. Pour un retour rapide, appuyez en continu sur la pédale de droite. Lorsque vous avez atteint la position voulue, relâchez la pédale de droite. 4 Appuyez et relâchez la pédale du dessus pour terminer une dictée.

Conseil

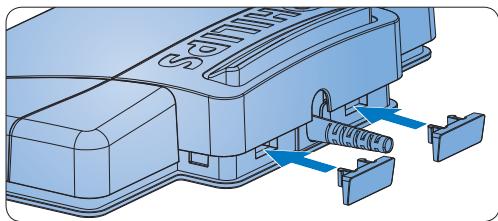

Si vous avez désactivé la pédale du milieu à l'aide de l'Outil de Configuration de l'Appareil (voir chapitre suivant), vous pouvez la bloquer avec les fixations.

5 Configuration avancée

Utilisez l'Outil de Configuration de l'Appareil (Device Control Center) pour changer les fonctions des pédales de commande avec connecteur USB.

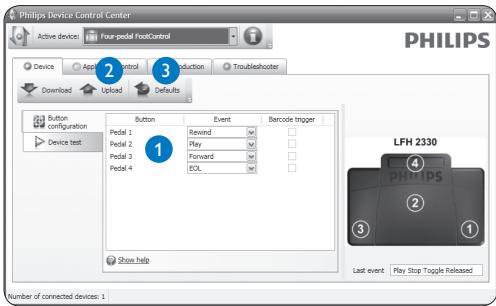

1 Connectez la pédale de commande à un port USB libre du PC. Démarrez l'Outil de Configuration de l'Appareil en ouvrant le menu de démarrage de Windows et en sélectionnant Tous les programmes > Philips Speech Control > Philips Device Control Center. 3 Changez la fonction des pédales selon vos préférences. 1 4 Cliquez sur le bouton Upload 2 pour enregistrer les nouvelles caractéristiques.

Note

La pédale de commande peut récupérer sa configuration usine par défaut en cliquant sur le bouton Defaults 3. Cliquez sur le bouton Upload 2 pour enregistrer des paramètres par défaut.
