Produkttyp	Diktiergerät mit Fußpedal
Marke	Philips
Modell	LFH7177
Pedalkompatibilität	Pedale 2210 (analog), 2310/2320/2330 (USB)
Hauptfunktionen	Wiedergabe, schneller Rücklauf, schneller Vorlauf, Diktatende (je nach Modell)
Stromversorgung	USB (USB-Pedale) oder über Transkriptionsgerät (analoges Pedal)
Konfiguration	Über Device Control Center (Windows)
Sicherheit	Nicht Wasser, übermäßiger Hitze aussetzen, Kabel nicht knicken
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen, keine Scheuermittel verwenden
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile, wenden Sie sich an ein autorisiertes Zentrum
Garantie	Garantie erlischt bei unbefugtem Öffnen
Entsorgung	Lokale Gesetze beachten, nicht mit Hausmüll entsorgen
Technischer Support	www.philips.com/dictation

Häufig gestellte Fragen - LFH7177 PHILIPS

Wie schließe ich das Pedal LFH2210 an einen PC an?

Das Pedal LFH2210 ist analog. Um es an einen PC anzuschließen, verwenden Sie den USB-Adapter Philips 6220 (separat erhältlich). Stecken Sie den Adapter in einen freien USB-Anschluss und verbinden Sie dann das Pedal mit dem Adapter.

Wie installiere ich die Software für die USB-Pedale (2310/2320/2330)?

Legen Sie die mitgelieferte Installations-CD ein, das Installationsprogramm startet automatisch. Falls nicht, starten Sie manuell autorun.exe. Klicken Sie auf 'Installieren' und folgen Sie den Anweisungen auf dem Bildschirm. Sie benötigen Administratorrechte.

Was tun, wenn das Wiedergabepedal nicht wie erwartet funktioniert?

Überprüfen Sie den Schalter unter dem Pedal. In Position N ist die Wiedergabe nur aktiv, solange Sie kontinuierlich drücken. In Position T drücken und loslassen, um die Wiedergabe zu starten/stoppen.

Wie konfiguriere ich die Funktionen der USB-Pedale?

Verwenden Sie die Software Device Control Center (Start > Alle Programme > Philips Speech Control > Philips Device Control Center). Wählen Sie das Pedal aus, ändern Sie die Funktionen und klicken Sie auf Upload, um zu speichern.

Kann ich das Pedal auf Werkseinstellungen zurücksetzen?

Ja, klicken Sie im Device Control Center auf die Schaltfläche Defaults und dann auf Upload, um die Standardkonfiguration anzuwenden.

Wie verwende ich die Funktion 'Diktatende' auf dem Pedal 2330?

Auf dem Pedal 2330 drücken und loslassen Sie das obere Pedal (Teil 4), um ein Diktat zu beenden. Stellen Sie sicher, dass die Transkriptionssoftware diese Funktion unterstützt.

Was tun bei Verlust von Audiodateien?

Philips übernimmt keine Haftung für Dateiverluste. Sichern Sie Ihre Diktate regelmäßig auf einem externen Datenträger. Verwenden Sie nach Möglichkeit eine automatische Backup-Software.

Kann ich das Pedal mit anderer Software als Philips verwenden?

Die USB-Pedale können als generisches Steuergerät erkannt werden, aber erweiterte Funktionen erfordern die Philips-Software oder eine Software, die Fußbefehle unterstützt.

Wie reinige ich das Pedal?

Trennen Sie das Pedal vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Flüssigkeiten, Scheuermittel oder Chemikalien.

Wo finde ich das vollständige Benutzerhandbuch?

Laden Sie das Handbuch kostenlos im PDF-Format von notice-facile.com oder von der offiziellen Website www.philips.com/dictation herunter.

BEDIENUNGSANLEITUNG LFH7177 PHILIPS

Herzlichen Glückwunsch zu Ihrem Kauf und willkommen bei Philips! Besuchen Sie unsere Webseite für zusätzliche Informationen wie Benutzerhandbücher, Software-Downloads, Garantieinformationen und vieles mehr: www.philips.com/dictation.

1.1 Übersicht Fußschalter 2210 mit analogem Anschluss

Fußschalter 2310 / 2330 mit USB-Anschluss

Fußschalter 2320 mit USB-Anschluss

Benutzerhandbuch

2 Wichtig

2.1 Sicherheit

Um Kurzschlüsse zu vermeiden, setzen Sie das Gerät nicht Regen oder Wasser aus. - Setzen Sie das Gerät keinen hohen Temperaturen durch Wärmequellen oder direkter Sonneneinstrahlung aus. - Schützen Sie Kabel vor unbeabsichtigten Beschädigungen durch Knicken oder Quetschen, insbesondere im Bereich von Steckern und der Austrittsstelle des Kabels aus dem Gehäuse. - Bitte erstellen Sie Sicherungskopien Ihrer Dateien. Philips haftet nicht für den Verlust von Dateien.

2.2 Entsorgung Ihres Altgeräts

• Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycelt und wieder verwendet werden können.
• Befindet sich dieses Symbol (durchgestrichene Abfalltonne auf Rädern) auf dem Gerät, bedeutet dies, dass für dieses Gerät die Europäische Richtlinie 2002/96/EG gilt.
• Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten in Ihrem Land.
• Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer

Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt.

2.3 Technische Unterstützung und Garantie

Philips-Geräte entsprechen dem neuesten Stand der Technik und werden nach strengsten Qualitätsnormen gefertigt. Sollte Ihr Philips-Produkt dennoch einen Mangel aufweisen oder defekt sein, kontaktieren Sie Ihren Philips Speech Processing Handler, um Informationen zur weiteren Vorgehensweise zu erhalten.

Wenn Sie Fragen haben, die Ihr Händler nicht beantworten kann, besuchen Sie unsere Website www.philips.com/dictation, um uns zu kontaktieren.

Benutzerhandbuch

Das Gerät enthält keine Teile, die vom Benutzer repariert werden können.

Gehäuseabdeckungen dürfen nicht geöffnet oder entfernt werden. Reparaturen dürfen nur vom Philips Kundendienst und von offiziellen Reparaturbetrieben durchgeführt werden.

Bei Nichtbeachtung erlischt jegliche Garantie, gleich ob ausdrücklich oder konkludent. Jeder Betrieb, der in diesem Handbuch ausdrücklich untersagt wird, und jegliche Einstellungen oder Montageverfahren, die in diesem Handbuch nicht empfohlen oder autorisiert werden, führen zum Erlöschen der Garantie.

3 Installation

3.1 Fußschalter 2210 mit analogem Anschluss

1 Stecken Sie den Fußschalter an den Fußschalter-Anschluss Ihres Wiedergabesystems an.

Tipp

Der Fußschalter 2210 kann in Verbindung mit dem optionalen Philips USB-Adapter 6220 auch an einem PC angeschlossen werden.

3.2 Fußschalter 2310 / 2320 / 2330 mit USB-Anschluss

1 Stecken Sie den Fußschalter an einen freien USB-Anschluss des PCs an. 2 Legen Sie die Installations-CD in das CD-ROM-Laufwerk ein. Das Setup-Programm sollte automatisch ausgeführt werden. Falls nicht, zeigen Sie den Inhalt der CD im Windows Explorer an und doppelklicken Sie auf die Datei autorun.exe. 3 Klicken Sie auf die Schaltfläche Installieren. 4 Befolgen Sie die Anleitungen auf dem Bildschirm, um die Software-Treiber zu installieren.

Hinweis

Zur Installation der Software benötigen Sie Administrator-Rechte. Falls Sie weitere Hilfe benötigen, kontaktieren Sie Ihren Administrator.

Benutzerhandbuch

4 Den Fußschalter verwenden

4.1 Fußschalter 2210 / 2310 / 2320

Der Fußschalter hat drei Pedale: schneller Rücklauf 1, schneller Vorlauf 2 und Wiedergabe 3.

LFH 2210 / 2310

LFH 2320

Benutzerhandbuch

1 Drücken und halten Sie das Pedal für den schnellen Rücklauf. Wenn beim Zurückspulen die gewünschte Position erreicht ist, lassen Sie das Pedal los. 2 Drücken und halten Sie das Pedal für den schnellen Vorlauf. Wenn beim Vorspulen die gewünschte Position erreicht ist, lassen Sie das Pedal los. 3 Mit dem Pedal starten Sie die Wiedergabe. Das Verhalten beim Starten und Stoppen der Wiedergabe ist von den Einstellungen des Wiedergabeschalters auf der Unterseite des Fußschalters abhängig: - Position N: Drücken und halten Sie das Pedal während der Wiedergabe. Wenn Sie das Pedal loslassen, wird die Wiedergabe

gestoppt.

• Position T: Drücken Sie das Pedal, und lassen Sie es wieder los, um die Wiedergabe zu starten. Drücken Sie das Pedal erneut, um die Wiedergabe zu stoppen.

4.2 Fußschalter 2330

Der Fußschalter hat vier Pedale: ein linkes 1, ein mittleres 2, ein rechtes 3 und ein oberes 4.

1 Drücken und halten Sie das linke Pedal für den schnellen Vorlauf. Wenn beim Vorspulen die gewünschte Position erreicht ist, lassen Sie das Pedal los.

2 Drücken Sie das mittlere Pedal, und lassen Sie es wieder los, um die Wiedergabe zu starten. Drücken Sie das Pedal erneut, um die Wiedergabe zu stoppen. 3 Drücken und halten Sie das rechte Pedal für den schnellen Rücklauf. Wenn beim Zurückspulen die gewünschte Position erreicht ist, lassen Sie das Pedal los. 4 Drücken Sie das obere Pedal kurz, um ein Diktat zu beenden.

Tipp

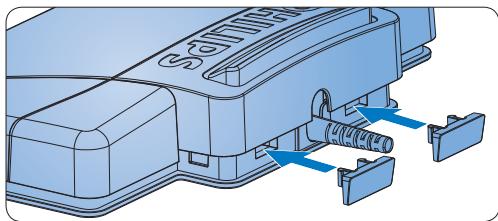

Wenn das mittlere Pedal mit dem Device Configuration Tool deaktiviert wurde (siehe nächstes Kapitel), können Sie es mit den beiden beigelegten Klemmen fixieren.

Benutzerhandbuch

5 Weitergehende Konfiguration

Verwenden Sie das Device Control Center, um die Funktion der Pedale des Fußschalters mit USB-Anschluss zu verändern.

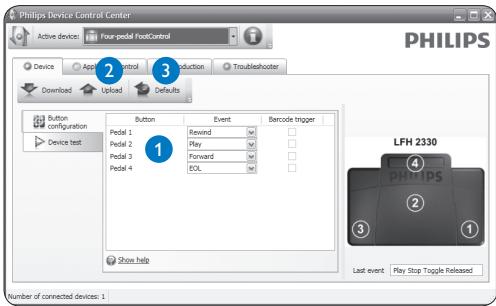

1. Stecken Sie den Fußschalter an einen freien USB-Anschluss des PCs an. 2. Starten Sie das Device Control Center, indem Sie im Windows Startmenü den Eintrag Programme > Philips Speech Control > Philips Device Control Center auswählen. 3. Ändern Sie die Funktion der Pedale entsprechend Ihren Anforderungen. 1. Klicken Sie auf die Schaltfläche Upload 2, um die neuen Einstellungen zu speichern.

Hinweis

Der Fußschalter kann durch einen Klick auf die Schaltfläche Defaults auf die Werkseinstellungen zurückgesetzt werden 3. Klicken Sie anschließend auf die Schaltfläche Upload 2, um die Werkseinstellungen zu speichern.
