MODE D'EMPLOI TV EasyMount L Goobay
1 Consignes de sécurité 27
1.1 Notes general 27
1.2 Groupes de l'utilisateur 28
1.3 Niveau de mises en garde 28
2 Description et fonction 29
2.1 Contenu de la livraison 29
2.2 Outils requis 30
3Utilisation prevue 31
3.1 Restrictions d'utilisation 31
4 Installation 31
4.1 Preparation 31
4.2 Montage mural 32
4.3 Montage de I'ecran plat 33
4.3.1 Ecrans plats avec face arriere plane 33
4.3.2 Ecrans plats avec face arrriere courbee 34
4.4 Montage de I'ecran plat. 35
5 Garantie et responsabilité 35
6 Entretien, maintenance, stockage et transport 36
7Dépannage 36
8 Specifications 37
9 Informations sur la norme VESA 37
10 Instructions pour l'elimination 38
1 Consignes de sécurité
1.1 Notes général
- Lisez attentivement toute la documentation du produit fournie avant utilisation. Elle fait partie du produit.
- Consultez les consignes de sécurité de la documentation du produit, sur le produit et les accessoires, comme l'emballage.
N'utilisez le produit, les pieces du produit et les accessoires que s'ils sont en parfait et. - Conservez la documentation du produit pour d'autres utilisateurs potentiels et pour une utilisation ultérieure.
Pour des questions, des defaults, des dommages mécaniques, des perturbations et d'autres problèmes qui ne semble pas avoir de solution, consultez votre revendeur.
Risque de mort par suffocation
Il existe un risque de mort par suffocation pour les enfants s'ils avient ou inhalent les pieces et les materiaux d'isoation.
Protégéz les petites pieces et le matériel d'iso1ation contre une utilisation involtaire.
Risque de blessures par trébuchement ou par chute
Les produits et les câbles de connexion places ou installés dans des endroits inappropriés peuvent entraîner des blessures.
Placez, transportez et installez le produit, les pieces et les accessoires en toute sécurité.
Quand vous travailliez avec des charges, travailliez en sécurité et travaillez dans un environnement de travail en toute sécurité, et faites-vous aider par une seconde personne.
Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.
Risque de blessures par coupures
Les enfants peuvent se couper avec les matériaux d'emballage.
Protégez les matériaux d'emballage contre une utilisation injolontaire.
Risque de blessures par conditions ambiantes inappropriées
Des conditions extrêmes peuvent entrainer des blessures.
Faites attention aux cables sous tension ou aux autres lignes posées derrière le plâtre, et ne les endommagez pas!
N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la luzière vivie. Ceci contribue à la fatigue oculaire.
Risque d'intervention personnelle et de mauvaise utilisation
Les interventions personnelles et les mauvaises utilisations cachent des risques difficiles à prévoir et peuvent entraîner une fin de garantie.
Ne modifiez ni le produit ni les accessoires!
Risque de dommage du matériel par combinaison inappropriée du produit
La combinaison du produit incompatible ne répond pas aux fonctions requises, elle peut entraîner une perte de qualité ou un dommage matériel.
Les specifications de tous les produits utilisés doivent correspond ou être comprises dans la gamme spécifique.
Risque de dommage matériel par conditions ambantes inappropriées
Des conditions ambantes inappropriées peuvent endommager les objets.
Evitez les conditions extrêmes, comme la chaleur extréme, le froid, l'humidité ou l'exposition directe au soleil, ainsi que les vibrations et la pression mécanique.
Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.
Le matériel de montage fourni convient uniquement au montage sur de grosses pierres ou sur des murs en béton.
Pour les autres types de murs, utilisez un matériel de montage approprié.
Vérifier la stabilité du système périodiquement après l'installation.
1.2 Groupes de l'utilisateur
A cause de risques de niveaux différents et de dangers potentiels, certains travaux ne peuvent etre effectués que par des spécialistes entrainés.
Etape de travail Groupe de l'utilisateur
| Installation, désinstallation, entretien, stockage, transport, élimination | Les consommateurs et les utilisateurs ayant une connaissance mécanique de base peuvent effectuer ce travail. >> Ne laisser pas les enfants et les personnes souffrant de déficiencies mentales et motrices utiliser le produit! |
| Entretien, réparation | Uniquement réservé aux spécialistes entrainés >> Des mesures de sécurité particulières, une reconnaissance et des outils spéciaux sont nécessaires! |
Tab. 21: Groupe de l'utilisateur
1.3 Niveau de mises en garde
DANGER
Mises en garde contre les dangers entrainant directement des blessures sérieuses ou la mort en cas de non respect.
MIS EN GARDE
Mises en garde contre les dangers pouvant entrainer des blessures graves ou la mort en cas de non respect.
ATTENTION
Mises en garde contre les dangers pouvant entraîner des blessures en cas de non respect.
NOTE
Mises en garde contre les dangers pouvant entraîner un dommage matériel en cas de non respect.
2 Description et fonction
Votre montage mural est conçu pour installer votre écran plat sur des murs verticaux stables. Le design compact et fin soutient le montage individuel permettant d'économiser de l'espace. Àpres ceci, le montage mural est virtuellement invisible et se règle horizontally. Il ne bascule pas et ne pivote pas.
2.1 Contenu de la livraison
| Partie Figure | Rac-courci | Nom-bre | |
| Montage mural | |||
| Support mural A 2 | |||
| Vis murale de 5.5x50 | W-A 2 | ||
| Vis d'ancrage à béton | W-B 2 | ||
| Rondelle d'espacement D6 | W-C 2 | ||
| Écran plat de montage | |||
| Support d'adaptateur de 400 mm | B | 1 | |
| Cale de support | C | 1 | |
| Cale de support | D 1 | ||
| M5x14 | M-A 4 | ||
| M6x14 | M-B 4 | ||
Tab. 22: Contenu de la livraison
| M8x20 M-C 4 | ||
| M6x30 | M-D 4 | |
| M8x30 | M-E 4 | |
| Rondelle D5 | M-F 4 | |
| Rondelle D8 | M-G 4 | |
| Rondelle d'espacement TV | M-H 8 | |
| Rondelle d'espacement TV | M-I 4 |
2.2 Outils requis
| Outil Figure | |
| Niveau à bulle | |
| Crayon | |
| Tournevis cruciforme | |
| Perceuse électrique | |
| Mèche à béton de 8 x 60 mm | |
| Seconde personne | |
Testeur de ligne
Tab. 23: Outils requis
3 Utilisation prévue
Ce produit est destiné au montage des écrans plats de tailles d'écrans, de poids et de points de montage spécifique sur un mur vertical, résumés dans le chapitre „Données techniques". Une autre utilisation décrite dans le chapitre „Description et fonction" n'est pas autorisée. La néligence et l'ignorance de ces règes et consignes de sécurité peuvent cause deraves accidents, des blessures et des dommages matériels. Reportez-vous aussi au chapitre „Garantie et responsabilité".
3.1 Restrictions d'utilisation
Utiliser uniquement dans des locaux secs.
4 Installation
4.1 Préparation
Vérifiez l'intégralité et l'intégrité
Vérifiez le contenu de l'emballage en le comparant à la livraison concernant l'intégralité et l'intégrité.
Assurer la compatibilité
Niveau demises en garde
Consignes de sécurité
Domains / Ban
NOTE
Risque de dommage du matériel par combinaison inappropriée du produit
Les specifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifique.
Tab. 24: Assurer la compatibilité
4.2 Montage mural
| Niveau de mises en garde | Consignes de sécurité | Domaines / Ban |
| ATTENTION | Risque de blessures par conditions ambiantes inappropriées | |
| >> Vérifiez la structure murale avant l'installation ou Choisissez un emplacement d'installation sans risque. | ! | |
| >> Faites attention aux câbles sous tension ou aux autres lignes posées derrière le plâtre, et ne les endommagez pas! | ||
| >> N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la luzière vivie. Ceci contribue à la fatigue oculaire. | ||
| NOTE | Risque de dommage matériel par conditions ambiantes inappropriées | |
| >> Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité. | ! |
Tab. 25: Montage mural
- Faites attention aux cables sous tension ou aux autres lignes posées derrière le plâtre, et ne les endommagez pas.

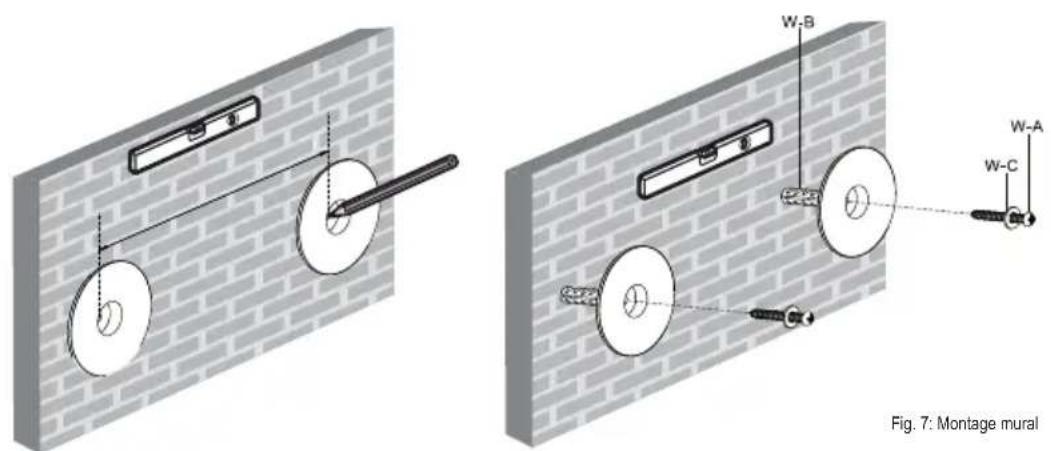

- Utilisez un niveau à bulles pour marquer les trous de perçage sur le mur.
- Choisissez la distance de montage murale suivant la taille de votre écran plat entre 180-220 mm. En faisant cela, faites attention à la longueur maximale du support d'adaptateur (C).
- Percez les trous de 60 mm de profondeur avec une mèche à béton de 10 mm.
- Bouchez avec une vis d'ancrage à béton (W-B) dans chaque trou de perçage.
- Montez les fixations murales (A) en utilisant les vis murales (W-A) et les rondelles (W-C).
4.3 Montage de l'écran plat
| Niveau de mises en garde | Consignes de sécurité | Domaines / Ban |
| ATTENTION | Risque de blessures par trèbuché-ment ou par chute | |
| >> Placez, transporte et installez le produit, les pièces et les accessoires en toute sécurité. | ||
| NOTE | Risque de dommage matériel Cause par une procédure inappropriée | |
| >> Serrez les vis modérément pour éviter d'endommager le filetage. | ||
| >> Ne positionnez JAMAIS l'écran devant durant l'installation! | ||
| >> N'endommagez pas l'écran plat en utilisant des vis trop longues. |
Tab. 26: Montage de l'écran plat
4.3.1 Ecrans plats avec face arrêté plane

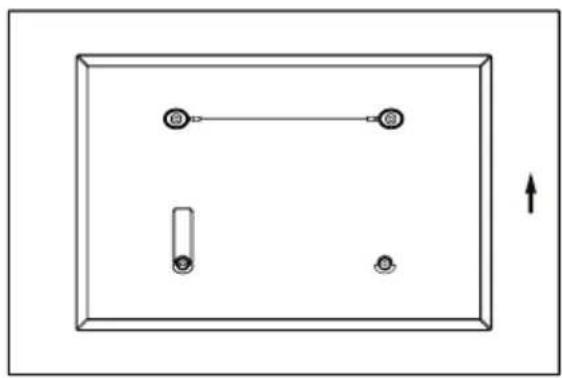

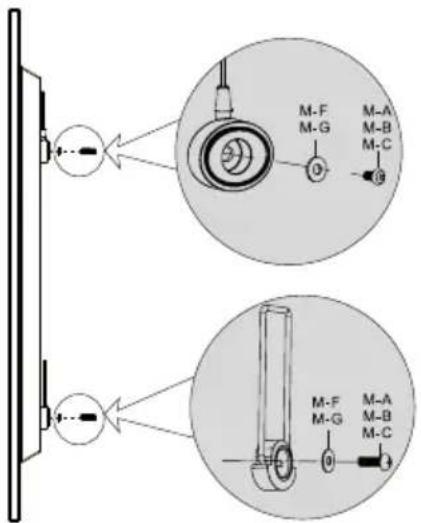

Fig. 8: Ecrans plats avec face arrière plane
- Posez l'écran plat verticalément sur une surfaceSouple, large ou sur un mur et protégez-le contre les rayures et le renversement.
- Montez le support d'adaptateur (B) sur la face supérieure de votre écran plat en utilisant les rondelles correspondantes et les vis comme indiqué.
- Installez la rondelle d'espacement (D) sur la face arrête de votre écran plat qui est plus facile à atteindre en utilisant les rondelles correspondantes et les vis comme indiqué.
- Montez la cale de support (C) sur la face inférieure de l'écran plat en utilisant les rondelles correspondantes et les vis comme indiqué.
4.3.2 Ecrans plats avec face arrêté courbé

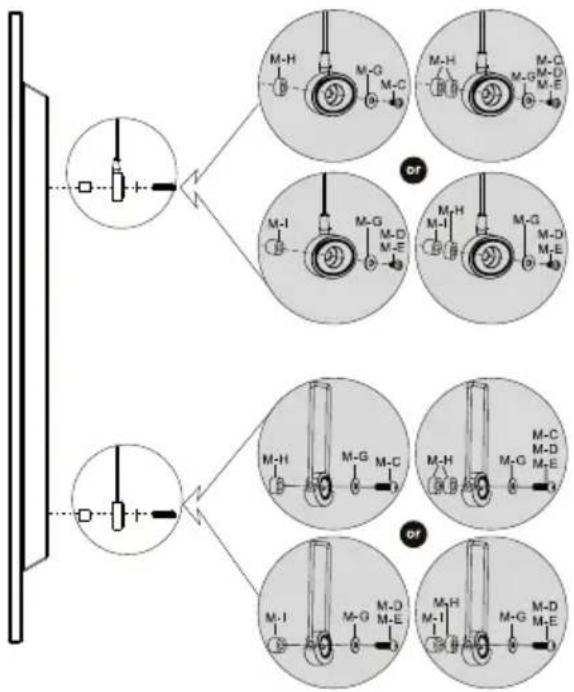

Fig. 9: Ecrans plats avec face arrière courbée
- Excepté pour l' étape suivante - procédez comme indiqué dans le chapitre 4,3,1
- Placez les rondelles d'espacement TV (M-H) et/ou (M-I) entre l'écran plat et les rondelles d'espacement (B) et (C) / (D) comme indiqué.
4.4 Montage de l'écran plat
| Niveau de mises en garde | Consignes de sécurité | Domains / Ban |
| ATTENTION | Risque de blessures par trèbuché- ment ou par chute | |
| >> Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité. | ! | |
| >> Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation. | ||
| NOTE | Risque de dommage matériel par conditions ambiantes inappropriées | |
| >> Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permêtre la mobilité. | ! |
Tab. 27: Montage de l'écran plat
- Montez le support d'adaptateur préparé pour écran plat (B) sur le montage mural (A) avec l'assistance d'une seconde personne.
- Alignez l'écran plat.
Fin de l'assemblage. Proceder dans l'ordre inverse du démontage.
5 Garantie et responsabilité
Le fabricant accorde une garantie de 2 ans à un appeareil neuf.
- Comme le fabricant n'a aucune influence sur l'installation, la garantie s'applique uniquement au produit lui-même.
- Si vous détectez un defaulted ou un dommage sur votre apparéil, veuillez prendre contact avec votre détaillant et, si nécessaire, fournir le ticket de vente ou la facture comme preuve d'achat. Notre revendeur réparera l' apparéil sur place, ou bien renverra l' apparéil au fabricant. Vous rendez le travail de nos techniciens considérablement plus facile en décrivant les défauts possibles en détail - alors seulement vous pourrez être assure que les défauts qui ne se produit que rarement, pourront être détectés et réparés à coup sur!
Le fabricant n'est pas responsable des dommages physiques ou matériels causés par une mauvaise installation ou maintenance, ou une opération non
décrite dans leprésent manuel.
- Ne modifiez pas et n'altérez pas le produit ni ses accessoires.
- Toute utilisation autre que celle décrite dans leprésent manuel d'utilisation est interdite, et provoque l'annulation de la garantie et nous dégage de toute responsabilité.
- Nous réservons tous les droits en cas d'erreur d'impression et de modification de l'appareil, de l'emballage ou du manuel d'utilisation.
6 Entretien, maintenance, stockage et transport
Le produit ne doit etre maintainu que par des ateliers professionnels.
- Protégez les angles contre la saleté.
- Utilisez un linge sec pour nettoyer votre produit. Faites attention à éviter les éraflures. Utilisez un chiffon légèrement humide pour les taches tenaces. Attention aux cables sous tension! N'utilisez aucun produit de nettoyage. Cela peut entraîner des brûlures aux matériaux. Évitez l'entrée de liquides dans l'appareil.
Assurez-vous qu'aucune partie du corps ne reste coincée dans le dispositif de pivotement, lorsque des parties du dispositif sont déplacées!
- Vérifiez régulièrement que toutes les fixations et vis sont bien solidement ancrees, reisserrez-les lorsqu'elles sont desserrées. Ceci peut être provoqué par exemple par les mouvements féquents. Ne serrez pas trop les vis.
- Evitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou de transport.
- Gardez le produit loin des enfants et stockez-le dans des endroits secs et hors poussière!
- Les trouse de perçage restent visibles après avoir enlevé le produit. ÀpRES une période de temps prolongée, une marque peut apparaitre sur la surface.
- Conservez l'emballage d'origine pour le transport et pour éviter des dommages.
7 Dépannage
| Problème Aide | |
| Comment tester la qualité murale? | Les charges domestiques sont réglementées dans les diverses normes européennes. |
| >> Vérifiez l'épaisseur murale et celle du matériel sous le plâtre/ papier peint. | |
| >> Demandez à un spécialiste. | |
| Quels troughs doivent être percés? | >> Lisez le chapitre 4.2. |
Tab. 28: Dépannage
| Il est difficile d'aligner le mon-tage mural. | >> Faites vous aider par une seconde personne. |
| >> Consultez le chapitre 1! | |
| >> Vérifiez tous les accessoires. | |
| >> Contactez votre revendeur. | |
| Autres questions | >> Contactez votre revendeur. |
8 Spécifications
| Taille Spécification Unité | |
| Espacement des trous | 180-220 mm |
| TV Taille 32-55 " / Pouce | |
| VESA max. 400x400 mm | |
| Charger max. 50 kg | |
| Angle d'inclinaison | +/-0 |
| Angle de pivotement | +/-0 |
| Distance du mur | 15 |
| Poids 0,25 | kg |
9 Informations sur la norme VESA
Pour harmoniser de façon conviviale les options de branchement des monitleurs, des apparciels de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Organization : Organisation de normalization de l'électronique video) a define trois normes pour les applications mentionnées ci-dessus. À l'aide de la norme VESA applicable spécifiée sur votre écran, ou dans son guide de l'utilisateur, et des caractéristiques précises dans le Chapitre Caractéristiques du present guide, vous étés en mesure de définir les points de fixation possibles. Certains modèles permettent des fixations individuelles variables à l'infini. (par exemple 300 x 300 mm pour Sony TVs)
Tab. 30: Informations sur la norme VESA
| Classe VESA | Distance des trous pour la fixation des moniteurs |
| MIS-D | 75 x 75 / 100 x 100 mm |
| MIS-E | 200 x 100 / 200 x 100 mm |
| MIS-F | 400x200 / 400x400 / 600x200 / 600x400 / 800x400mm |
10 Instructions pour l'élimination
Ce produit ne doit pas etre mis au rebut avec les déchets menagers. Veuillez déposez gratuitement votre apparéil en fin de vie à un point de récepération des déchets destiné à cet effet, ou auprès de votre point de vente. Les détails concernant la mise au rebut sont reglementés par les lois d'Etat et federales concernées. Les éléments recyclables sont intégrés dans le cycle de recyclage des déchets afin d'en retarder de nouvelles matières premières. Les matérielles recyclables suivants sont recueillis dans les points de recueils locaux:
- Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc.
Ce type de recyclage des équipements usagés contribue de façon significative à la protection de notre environnement.
