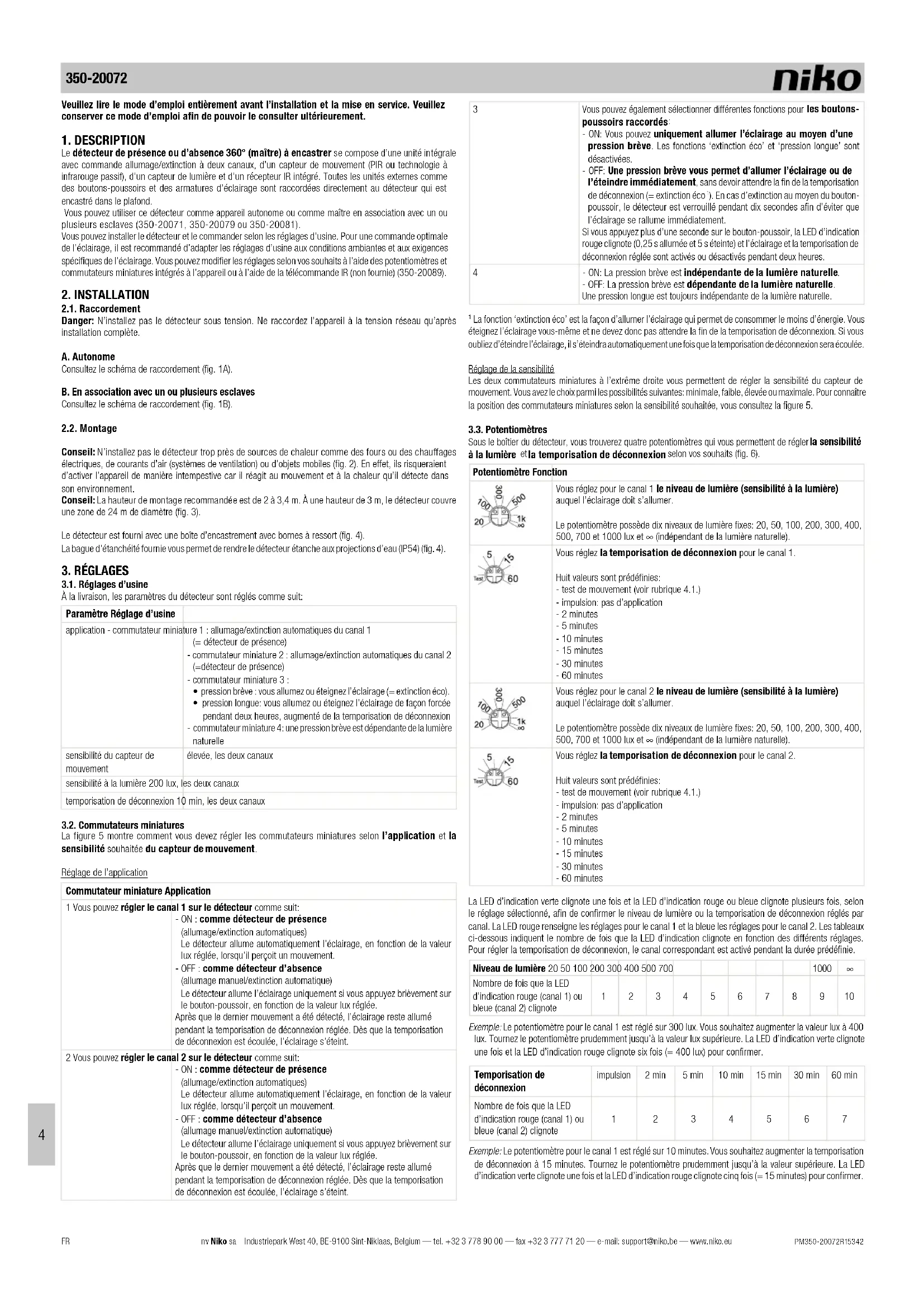

MODE D'EMPLOI 35020072 Niko
Veuillez tire le mode d'emploi entièrement avant l'installation et la mise en service. Veuillez conserveur ce mode d'emploi afin de pouvoir le consulter ultérieurement.
1.DESCRIPTION
Le détector du présence ou d'absence 360^ (maître) à encastrer se compose d'une unité intégrale avec commande allumage/extinction à deux canaux, d'un captein de mouvement (PIR ou technologie à infrarouge passif), d'un captein de lumière et d'un récepteur IR intégré. Toutes les unités externes comme des boutons-poussoirs et des armatures d'éclairage sont raccordées directement au détector qui est encaché dans le piafond.
Vous pouvez utiliser ce détector comme apparéel autonome ou comme maitre en association avec un ou plusieurs esclaves (350-20071, 350-20079 ou 350-20081).
Voupe ouest nstier le dcteur et le commander selles ragages d'usine. Pour une commande optima de l'eclairage, il est recommande d'adapter les regiages d'usine aux conditions ambiantes et aux exigences specifiques de l'eclairage. Youe pouce modifier les regiages selon vois souhaits a laide des potentiometres et commuteurs miniatures integrais a l'appell ou a laide de la telekommande IR (non fouinie) (350-20089).
2. INSTALLATION
2.1. Raccordement
Danger: N'installez pas le détector sous tension. Ne raccordez l'appareil à la tension réseau qu'après installation complète.
A. Autonome
Consultez le schema de raccordement (fig. 1A).
B. En association avec un ou plusieurs esclaves
Consultez le schema de raccordement (fig. 1B).
2.2. Montage
Conseil: N'installé pas le détector trop pres de sources de chaleur comme des fours ou des chauffages électriques, de courants d'air (systèmes de ventilation) ou d'objets mobiles (fig. 2). En effet, ils risqueraient d'activer l'appareil de manière intermessive car il réagit au mouvement et à la chaleur qu'il détecte dans son environnement.
Conseil: La hauteur de montage recommandée est de 2 à 3,4 m. À une hauteur de 3 m, le détecteur couvre une zone de 24 m de diamètre (fig. 3).
Le détector est fourni avec une boite d'encastrement avec bornes à ressort (fig. 4).
La bague d'étanchéité foumie vous permet de rendre le détecteur étanche aux projections d'eau (IP54) (fig. 4).
3. RÉGLAGES
3.1. Reglages d'usine
À la livraison, les paramètres du détecteur sont régés comme suit:
| Paramètre Réglage d'usine | |
| application - commutateur miniature 1 : allumage/extinction automatiques du canal 1(= détecteur de présence)- commutateur miniature 2 : allumage/extinction automatiques du canal 2(= détecteur de présence)- commutateur miniature 3 : • pression brève : vous allumez ou éteignez l'éclairage (= extinction éco). • pression longue: vous allumez ou éteignez l'éclairage de façon forceéependant deux heures, augmenté de la temporisation de déconnexion- commutateur miniature 4: une pression brève est dépendante de la lumière naturelle | |
| sensibilité du capteur deroulement | elevée, les deux canaux |
| sensibilité à la lumière 200 lux, les deux canaux | |
| temporisation de déconnexion 10 min, les deux canaux | |
3.2. Commuteurs miniatures
La figure 5 montre comment vous devez regler les commutateurs miniatures selon l'application et la sensibilité souhaïée du capteur de mouvement.
Réglage de l'application
| Commutateur miniature Application |
| 1 Vous pouvez régler le canal 1 sur le détector comme suit: - ON : comme détector de présence (allumage/extinction automatiques) Le détector allume automatiquement l'éclairage, en fonction de la valeur lux régée, lorsqu'il perçoit un mouvement. - OFF : comme détector d'absence (allumage manuel/extinction automatique) Le détector allume l'éclairage uniquement si vous appuyez brieurement sur le bouton-poussoir, en fonction de la valeur lux régée. ÀpRES que le dernier mouvement a été détecté, l'éclairage reste allumé pendant la temporisation de déconnexion régée. Dés que la temporisation de déconnexion est écoulée, l'éclairage s'était int. |
| 2 Vous pouvez régler le canal 2 sur le détector comme suit: - ON : comme détector de présence (allumage/extinction automatiques) Le détector allume automatiquement l'éclairage, en fonction de la valeur lux régée, lorsqu'il percoit un mouvement. - OFF : comme détector d'absence (allumage manuel/extinction automatique) Le détector allume l'éclairage uniquement si vous appuyez brieurement sur le bouton-pouvoir, en fonction de la valeur lux régée. Après que le dernier mouvement a été détecté, l'éclairage reste allumé pendant la temporisation de déconnexion régée. Dés que la temporisation de déconnexion est écoulée, l'éclairage s'était. |
| 3 | Vous pouvez également sélectionner différentes fonctions pour les boutons-poussoirs raccordés:- ON: Vous pouze uniquement allumer l'éclairage au moyen d'une pression brève. Les fonctions 'extinction éco' et 'pression longue' sont désactivées.- OFF: Une pression brève vous permit d'allumer l'éclairage ou de l'éteindre immédiatement, sans devoir attendre la fin de la temporisation de déconnexion (= extinction éco). En cas d'éxtinction au moyen du bouton-poussoir, le détecteur est verrouillé pendant six secondes afin d'éviter que l'éclairage se rallume immédiatement.Si vous appuyez plus d'une seconde sur le bouton-poussoir, la LED d'indication rouge clignote (0,25 s allumée et 5 s étente) et l'éclairage et la temporisation de déconnexion régliée sont activés ou déactivées pendant deux heures. |
| 4 | - ON: La pression brève est indépendante de la lumière naturelle.- OFF: La pression brève est dépendante de la lumière naturelle. Une pression longue est always indépendante de la lumière naturelle. |
1 La fonction 'extinction eco' est la façon d'allumer l'éclairage qui permet de consommer le moins d'énergie. Vous éteignez l'éclairage vous-meme et ne deveze donc pas attendre la fin de la temporisation de déconnexion. Si vous oulibiez d'étdindre l'éclairage,ls et'étdirna automatiquement une fois que la temporisation de déconnexion sera écoulée.
Réglage de la sensibilité
Les deux commutateurs miniatures à l'extreme droit vous permettant de régier la sensibilité du capteur de mouvement. Vous avez le choxy parmiès possibliés suivantes: minimale, faible, élevée ou maximale. Pour connaître la position des commutateurs miniatures selon la sensibilité souhaïtée, vous consultez la figure 5.
3.3. Potentiometres
Sous le boitier du détector, vous trouvez que quatre potentiétres qui vous permettent de régler la sensibilité à la lumière et la temporisation de déconnexion selon vos souhaits (fig. 6).
| Potentiomètre Fonction | |
| 100 20 1x | Vous réglez pour le canal 1 le niveau de luminé (sensibilité à la luminé) auquel l'éclairage doit s'allumer. |
| Le potentiomètre possèse dix niveaux de luminé fixes: 20, 50, 100, 200, 300, 400, 500, 700 et 1000 lux et ≈ (indépendant de la luminé naturelle). | |
| 5 60 | Vous réglez la temporisation de déconnexion pour le canal 1. |
| Huit valeurs sont prédéfinitiones: - test de mouvement (voir rubrique 4.1.) - impulsion: pas d'application - 2 minutes - 5 minutes - 10 minutes - 15 minutes - 30 minutes - 60 minutes | |
| 100 20 1k | Vous réglez pour le canal 2 le niveau de luminé (sensibilité à la luminé) auquel l'éclairage doit s'allumer. |
| Le potentiomètre possèse dix niveaux de luminé fixes: 20, 50, 100, 200, 300, 400, 500, 700 et 1000 lux et ≈ (indépendant da la luminé naturelle). | |
| 5 60 | Vous réglez la temporisation de déconnexion pour le canal 2. |
| Huit valeurs sont prédéfinitiones: - test de mouvement (voir rubrique 4.1.) - impulsion: pas d'application - 2 minutes - 5 minutes - 10 minutes - 15 minutes - 30 minutes - 60 minutes | |
La LED d'indication verte clignote une fois et la LED d'indication rouge ou bleue clignote plusieurs fois, selon le réglage sélectionné, afin de confirmer le niveau de lumière ou la temporisation de déconnexion régés par canal. La LED rouge renseigne les réglages pour le canal 1 et la bleue les réglages pour le canal 2. Les tableaux ci-dessus indiquent le nombre de fois que la LED d'indication clignote en fonction des différents réglages. Pour régler la temporisation de déconnexion, le canal correspondant est activé pendant la durée prédéfinie.
| Niveau de lumière 20 50 100 | 200 300 | 400 | 500 | 700 | 1000 | ∞ | ||||
| Nombre de fois que la LED d'indication rouge (canal 1) ou bleue (canal 2) clignote | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Exemple: Le potentiationne pour le canal 1 est regle sur 300 lux. Vous souchaize augmenter la valeur lux a 400 lux. Tournez le potentiationne prudemment jusqu'a la valeur lux supérieure. La LED d'indication verte clignote une fois et la LED d'indication rouge clignote six fois (= 400 lux) pour confirmer.
| Temporisation de déconnexion | impulsion | 2 min | 5 min | 10 min | 15 min | 30 min | 60 min |
| Nombre de fois que la LED d'indication rouge (canal 1) ou bleue (canal 2) clignote | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Exampie: Le potentiometre pour le canal 1 est regle sur 10 minutes. Vous souhaitez augmenter la temporisation de déconnexion a 15 minutes. Tournez le potentiometre prudemment jusqu'à la valeur supérieure. La LED d'indication verte clignote une fois et la LED d'indication rouge clignote cinq fois (= 15 minutes) pour confirmer.
4. TELECOMMANDE IR
En plus du réglage manuel à l'aide des potentiétaires et des commutateurs miniatures qui se trouvent sur l'apparéil, vous pouze aussi utiliser la télécommande IR (fig. 7) pour sélectionner une autre application, réalisier un test ou introduire d'autres paramétres.
4.1. Boutons de fonction
| Bouton Fonction | |
| Cable Connection | Vous allumez ou éteignez l'éclairage de manière permanente, indépendamment du mouvement détesté et du niveau de lumière.1. Appuyez sur l'éclairage pour allumer ou éteindre l'éclairage.Si la fonction est activée, la LED d'indication rouge clignote (1 s allumée, 10 s éteinte).2. Appuyez sur l'éclairage pour allumer ou éteindre à nouveau l'éclairage.3. Allumez ou éteignez l'éclairage trois fois d'affilée ou commandez le détector au moyen du bouton-poussoir pour quitter ce mode.Le détector fonctionne de nouveau selon les réglages sélectonnés. La LED d'indication rouge clignote une fois pour confirmer. |
| LED Connection | Vous allumez ou éteignez l'éclairage de manière permanente, indépendamment du mouvement détesté et du niveau de lumière.1. Appuyez sur l'éclairage pour allumer ou éteindre l'éclairage.Si la fonction est activée, la LED d'indication bleue clignote (1 s allumée, 10 s éteinte).2. Appuyez sur l'éclairage pour allumer ou éteindre à nouveau l'éclairage.3. Allumez ou éteignez l'éclairage trois fois d'affilée ou commandez le détector via le bouton-poussoir pour quitter ce mode.Le détector fonctionne de nouveau selon les réglages sélectonnés. La LED d'indication rouge clignote une fois pour confirmer. |
| LED Connection | Vous allumez ou éteignez la LED d'indication.La LED d'indication verte clignote une fois lorsque vous déassertez cette fonction et deux fois lorsque vous l'activer. |
| Cable Connection | Lorsque vous appuyez sur ce bouton, l'apparéil indique les réglages actifs du canal 1 au moyen des LED d'indication.D'abord, la LED d'indication verte clignote une fois, puis la LED d'indication rouge indique le statut. La première fois que la LED d'indication rouge clignote, elle indique le niveau de lumière régisé; la deuxième fois, cette LED indique la temporisation de déconnexion (voir aussi les tableaux à la rubrique 3.3.).Example: Le canal 1 est régisé sur 300 lux et 10 minutes. Appuyez sur S#n#1 : la LED d'indication verte clignote une fois et la LED d'indication rouge clignote cinq fois (= 300 lux), puis la LED d'indication verte clignote à nouveau une fois et la LED d'indication rouge clignote quatre fois (= 10 min). |
| LED Connection | Lorsque vous appuyez sur ce bouton, l'apparéil indique les réglages actifs du canal 2 au moyen des LED d'indication.D'abord, la LED d'indication verte clignote une fois, puis la LED d'indication bleue indique le statut. La première fois que la LED d'indication bleue clignote, elle indique le niveau de lumière régisé; la第二种e fois, cette LED indique la temporisation de déconnexion (voir aussi les tableaux à la rubrique 3.3.).Example: Le canal 1 est régisé sur 300 lux et 10 minutes. Appuyez sur S#n#2 : la LED d'indication verte clignote une fois et la LED d'indication rouge clignote cinq fois (= 300 lux), puis la LED d'indication verte clignote à nouveau une fois et la LED d'indication bleue clignote quatre fois (= 10 min). |
| LED Connection | La zone de détention est testée en activant le capteur de mouvement intégré pour le test de mouvement:- Appuyez trois fois sur l'éclairage dans un déalié de cinq secondes afin de déverrouiller l'apparéil.- La LED d'indication verte clignote deux fois en guise de confirmation. L'apparéil se trouve alors en mode de réglage.- Appuyez sur S#n#3: - Les deux canaux sont activés- La LED d'indication bleue s'allume lorsque vous activé le mode de test et que le détector ne détecte pas de mouvement.- L'éclairage s'allume pendant cinq secondes et la LED d'indication rouge s'allume chaque fois que le capteur détecte une activité.- Si aucune activités n'est détectée et si le capteur est toujours en mode de test, la LED d'indication bleue s'allume.- Terminez le test de mouvement en appuyant à nouveau sur Test V#m#2.- Verrouillez à nouveau l'apparéil en appuyant sur L'éclairage.- Si vous oublier de terminer le mode de test, le détector fonctionne de nouveau selon les réglages sélectonnés après cinq minutes.Le capteur de lumière ne fonctionne pas pendant le test de mouvement.Vous pouvez aussi activer le test de mouvement au moyen du potentioté destiné à la temporisation de déconnexion. |
4.2. Boutons de réglage
Pour modifier les réglages du détector:
- Appuyez trois fois sur loced dans un délambda de cinq secondes afin de déverrouiller l'appareil.
La LED d'indication verte clignote deux fois pour confirmer. L'appareil est a presen en mode de réglage.
-
Modifie le niveau de lumière ou la temporisation de déconnexion au moyen des boutons ci-dessous.
-
Apouyez une fois sur (lock) pour verruillon à nouveau l'appareil.
La LED d'indication verte clignote deux fois pour confirmer. Le réglage modifié est activé et l'appareil fonctionne de nouveau selon les réglages sélectionnés.
Remarque: Si vous ne verrouille pas l'appareil, il se verrouille automatiquement après deux minutes. Toutes les modifications sont enregistrées automatiquement.
| Bouton Fonction | |
| Ch 1 | Appuyez sur ce bouton pour régler la valeur lux et/ou la temporisation de déconnexion associées au canal 1. Une LED d'indication rouge indique que vous pouvez modifier le réglage. |
| Ch 2 | Appuyez sur ce bouton pour régler la valeur lux et/ou la temporisation de déconnexion associées au canal 2. Une LED d'indication bleue indique que vous pouvez modifier le réglage. |
| 25lux | - Ces boutons rouges vous permettent de régler le niveau de lumière (valeur lux) souhaité. |
| 200lux | - Il existe dix valeurs lux fixes: 20, 50, 100, 200, 300, 400, 500, 700 et 1000 lux et No lux (independant de la lumière naturelle). |
| 300lux | - Ce bouton vous permé net de régler le niveau de lumière actuel de la pièce comme niveau souhaïte auquel l'éclairage doit s'allumer. |
| Le nombreuxlux | - Lorsque vous appuyez sur ce bouton, la LED d'indication rouge clignote une fois pour indiquer que le niveau de lumière actuel est enregistré. Si ce niveau de lumière n'est pas compris entre 20 et 1000 lux, le niveau minimum (20 lux) ou maximum (1000 lux) est enregistré. Utilisé ce réglage lorsque le niveau de lumière minimum souhaïte dans la pièce est atteint. Il s'agit du moment auquel l'éclairage doit s'allumer lorsque le niveau de luminosité naturelle n'est plus suffisant. |
| Pulsifontsin100 | - Ces boutons bleus vous permettent de régler la temporisation de déconnexion souhaïté. - Il existe six valeurs fixes: 2, 5, 10, 15, 30 et 60 minutes. |
| Pulsifontsin200 | Pas d'application. |
| Souscurex | Appuyez sur ce bouton: - Le canal sélectionné estactivé enpermanencependant huitheures. Cet intervalle de temps permet par exemple de régler les installations de climatisation qui sont connectées à ce canal. - La LED d'indication blée clignote (0,25 s allumée et 2 s étainte). Appuyez à nouveau sur ce bouton pour désactiver la fonction. La LED d'indication blée ne clignote plus. Vous ne pouvez pas désactiver cette fonction au moyen d'un bouton-poussoir. |
| Fond ventre | L'appareil revient aux réglages d'usine. |
5. FONCTIONNEMENT ET UTILISATION
5.1.Mise en service
Vou ne pouvezmetrele détector sous tension que lorsque tous les cables sont raccordes.Le détector est pret a etreeutilisiéenviiron120secondes(prechauffage)apresavoireetemis sous tension.
Pendant le préchauffage, la LED d'indication rouge clignote. Lorsque le préchauffage est terminé, la LED d'indication verte clignoterapidementa deux reprises.
5.2. Fonctionnement général
Le capteur de lumière intégré mesure en permanence le niveau de luminosité naturelle dans la zone de détction et le compare avec la valeur lux régée. Grace au capteur de lumière, l'éclairage ne s'allume automatiquement que si le détector perdit un mouvement dans la portée de détction et si la lumière naturelle est insuffisante:
L'ecailage reste allumé tant qu'un mouvement est detecté et que la lumière naturelle est insuffisante dans la pièce.
- ÀpRES que le dernier mouvement a été détecté, l'éclairage reste allumé pendant la temporisation de déconnexion régée (2 à 60 minutes). Dés que la temporisation de déconnexion est écoulée, l'éclairage s'estinent.
L'éclairage s'éteint aussi automatiquement des que le niveau de luminosité naturelle est suffisant, même si un mouvement est encore détecté dans la pierce à ce moment.
5.3. Portee de détction
Vou puez estandre la zone de detection au moyen d'un deteceur supplémentaire (escape) (350-20071, 350-20079 ou 350-20081). Vou pouce raccorder jusqu'à direclaves sur un seul maître (350-20072). L'échéage est régi par les réglages du maître. Tant le maître que l'esclave possèdant la même portée de détction (cercle de 24 m de diamètre). Pour couvir une surface complète au moyen de plusieurs détecteurs, il est consellé de tenir compte d'un chevauchement d'environ 30% (fig. 8).
Si vous ne souhaïez pas que les mouvements soient détectés dans une partie de la zone de détéction ou si la zone de détéction est trop grande, vous couvrez la lentille du capteur à l'aide du masque d'obturation fourni. Vous pouvez ainsi réduire la portée maximale de 24 m. Vous pouvez réduire l'angle de détéction de 360^ par paliers de 30^ .
5.4. Exemples d'application
Exemplity : classe
| commutateur miniature 1 | commutateur miniature 2 | commutateur miniature 3 | commutateur miniature 4 | |
| ON | x | |||
| OFF x | x | x |
Fonctionnement du détector
- Les deux canaux fonctionnement en tant que detecteur de presence. Il vous faut allumer l'éclairage en appuyant brièvement sur le bouton-poussoir (independamment de la lumière naturelle).
- L'éclairage s'eteint à nouveau automatiquempares une durée prédefinié (temporisation de déconnexion) lorsque le détecteur ne peroit plus de mouvement dans la zone de détction. Vous pouze aussi etéindre l'éclairage manuellement (- extinction eco), sans désvoir attendre la fin de la temporisation de déconnexion.
-
Par ailleurs, vous pouvez aussi exercer une pression longue sur le bouton-poussoir, ce qui convient dans des cas où l'éclairage doit rester allumé (p.e. examé) ou être (p.e. projection d'un film) pendant une plus longue durée:
-
Si vous exerçez une pression longue sur le bouton-poussoir alors que l'éclairage est allumé, l'éclairage s'est réel. Le détector est verrouillée tant qu'une activité est détectée et que la temporisation de déconnexion réglée + 2 heures n'est pas encore éculée. Ensuite, le détector fonctionne de nouveau selon les réglages sélectionnés et l'éclairage s'allume.
- Si vous exercez une pression longue sur le bouton-poussoir alors que l'éclairage est étant, l'éclairage s allume (indépendamment du niveau de luminosité naturelle). L'éclairage reste allumé tant que le décteur peutoir une activité et que la temporisation de déconnexion reglee + 2 heures n'est pas encore éculée. Ensuite, l'éclairage s'estiient, le décteur fonctionne de nouveau selon les réglages selectionnés et l'éclairage s allume.
La LED d'indication rouge sur le détector clignote (0,25 s allumée et 5 s étente) pour indiquer que vous avez exerçé une pression longue sur le bouton-poussoir. Vous pouvez à tout moment interrompree la fonction 'pression longue' en appuyant brivement sur le bouton-poussoir. L'éclairage s'allume alors et le détector fonctionne de nouveau selon les réglages sélectionnés.
Exempl 2: bureau avec ventilation
| commutateur miniature 1 | commutateur miniature 2 | commutateur miniature 3 | commutateur miniature 4 | |
| ON | X | |||
| OFF x x x |
Fonctionnement du détecteur :
- Le canal 1 fonctionne en tant que détector d'absence, ce qui signifie qu'il vous faut allumer l'écalgarage en appuyant brievement sur le bouton-pousoir (fonction de la lumière naturelle). Le canal 2 fonctionne en tant que détector de présence, ce qui signifie que la ventilation s/allume automatiquement.
L'éclairage s'eteint a nouveau automatiquemprement apres une dure predefinié (temporisation de déconnexion), lorsque le détecteur ne peoit plus de mouvement dans la zone de détction ou que le niveau de lumière depasse la valeur lux reglee pendant cinq minutes. - Vous pouvez toujours allumer l'éclairage manuellement en appuyant brievement sur le bouton-pousoir.
Vous pouvez aussi eteindre l'éclairage manuellement (= extinction eco). - Par ailleurs, vous pouvez aussi exercer une pression longue sur le bouton-pousoir, ce qui convient dans des cas où l'échéorage doit rester allumé (p.ex. examen) ou êtreint (p.ex. projection d'un film) pendant une plus longue durée:
Si you exercez une pression longue sur le bouton-poussoir alors que I'eclairage est allumé, I'eclairage s'estiant. Le détector est verruillé tant qu'une activité est détaee et que la temporisation de déconnexion régée + 2 heures n'est pas encore éculée. En suite, le décteur fonctionne du nouveau selon les réglages sélectionnés et l'éclairage s/allume. - Si vous exerçez une pression longue sur le bouton-poussoir alors que l'éclairage est étêtnt, l'éclairage s'allume (inépendamment du niveau de luminosité naturelle). L'éclairage reste allumé tant que le détector perçoit une activité et que la temporisation de déconnexion régée + 2 heures n'est pas encore éculée. Ensuite, l'éclairage s'estièt, le détector fonctionne de nouveau selon les réglages séLECTIONs et l'éclairage s'allume.
La LED d'indication rouge sur le détector clignote (0,25 s allumée et 5 s éteinte) pour indiquer que vous avez exerçé une pression longue sur le bouton-poussoir. Vous pouvez à tout moment interrompree la fonction 'pression longue' en appuyant brivement sur le bouton-poussoir. L'éclairage s'allume alors et le détector fonctionne de nouveau selon les réglages séLECTIONnés.
Exemple 3: cage d'escalier
| commutateur miniaturé 1 | commutateur miniaturé 2 | commutateur miniaturé 3 | commutateur miniaturé 4 | |
| ONxxxx | ||||
| OFF |
Fonctionnement du détecteur de présence:
L'eléairage fait fonction de détector un mouvement dans la zone de détector et que le niveau de lumière est inférieur à la valeur lux régée.
L'éclairage s'esteint a nouveau automatique apres une durée predefinié (temporisation de déconnexion), lorsque le détecteur ne percoit plus de mouvement dans la zone de détction ou que le niveau de lumiè dexpasse la valeur lux régée pendant cinq minutes.
Vou puez tous allumer l'clairage manuellement au moyen du bouton-poussoir, independament du niveau de luminosité naturelle.
6. ENTRETIEN
La sailete peut influencer le fonctionnement du détecteur. Par conséquent, veillez à ce que la lentille soit tousjours propre et seche. Pour nettoyer la lentille, utilisez un chiffon humide et de l'eau additionné d'un peu de détérangent. N'exerce jamais de pression sur la lentille en la nettoyant. Si la lentille ou d'autres pieces du détecteur sont défectueuses, contactez un installeratur agré.
- DONNÉES TECHNIQUES
| dimensions 46,4 x 100 mm (HxL) | 133,4 x 100 mm (HxL) (y compris boîte d'encastrement fournie) |
| diamètre de foret 89 mm | |
| tension d'alimentation 230 Vac ± 10 %, 50 Hz | |
| consommation de courant 0,2 W | |
| contact reliais* | NO (max. 10 A), libre de potentiel, sensible à la lumière et au mouvement |
| charge maximale* | lampe à incandescence (2300 W) |
| lampe halogènes 230 V (2300 W) | |
| toutes les lampes halogènes bassa tension (500 VA) | |
| lampe fluorescentes (non compensées) (1200 VA) | |
| lampe à économie d'énergie (CFLI) (1200 VA) | |
| capacité de commutation maximale* | 140 μF |
| courant d'allumage maximal* | 165 A/20 ms |
| sensibilité à la luminée* | 20 - 1000 lux |
| hystérisis sur la sensibilité à la luminée | + 10 % |
| temporisation de déconnexion* | 2 - 60 min |
| hauteur de montage (fig. 3) | 2 - 3,4 m |
| angle de détention (fig. 3) | 360° |
| portée de détention (fig. 3) | circulaire, 24 m (à 3 m de haut) |
| entree de cables boîte d'encastrement (max. 14 mm) | 4 x avec décharge de traction |
| entree de fils par borne de raccordement | 3 x 2,5 mm² |
| degré de protection | IP54 |
| classe de protection | appareils de classe I |
| température ambiente | -5 - +50 °C |
| agrément | marquage CE, conforme à la norme EN 60669-2-1 |
| accessoires | telécommande IR (350-20089) |
| décteur de présence ou d'absance 360° (esclave) (350-20071 ou le cas échéant aussi 350-20079 ou 350-20081) | |
- renseigne la valeur par canal puisque les propriétés des deux canaux sont identiques.
8. MISES EN GARDE CONCERNANT L'INSTALLATION
- L'installation doit être effectuee par un installateur agree et dans le respect des prescriptions en vigueur.
- Ce mode d'emploi doit être remis à l'utiliser. Il doit être joint au dossier de l'installation électrique et remis aux nouveaux propriétaires éventuels. Des exemplaires supplémentaires peuvent être obtenu sur le site web ou auprès du service supporte de Niko.
-
Il y a lieu de tenir compte des points suivants pendant l'installation (liste non limitative):
-
les bois, les normes et les reglementations en vigueur.
I'Etat de la technique au moment de I'installation. - ce mode d'emploi qui stipule uniquement des dispositions generales et doit et dans le cadre de toute installation spécifique.
les regles de I'art.
Ce produit est conforme à l'ensemble des directives et règlements européens applicables. Le cas échéant, vous trouvez la déclaration CE de conformité relative à ce produit sur le site www.niko.eu.
9. SUPPORT DE NIKO
En cas de douite ou si vous pouvez échanger le produit en cas de début éventuel, veuillez prendre contact avec cette grossiste ou avec le service supporte de Niko:
Belgique: +32 3778 90 80
France: +33 820 20 66 25
Vous trouvezrez les coordonnées et de plus amples informations sur le site www.niko.eu, sous la rubrique "Aide et consigns".
10. DISPOSITIONS DE GARANTIE
- La délambda de garantie est de quatre ans à partir de la date de livraison. La date de la facture d'achat par le consommateur est considérée comme la date de livraison. En l'absence de facture, la date de fabrication est valable.
Le consommateur est tenu de prévenir Niko par écrit de tout défaut de conformité, dans un-delai maximum de deux mois après constatation. - En cas de défaut de conformité, le consommateur peut uniquement prétendre à la réparation gratuite ou au remplacement gratuite du produit, selon l'avis de Niko.
- Niko ne peut être tenu pour responsable d'un début ou de dégats résultat d'une installation fautive, d'une utilisation propre ou néligente, d'une commande errée, d'une transformation du produit, d'un entretien contraire aux consignes d'entretien ou d'une cause extrema telque que de l'humidité ou une suturenion.
- Les dispositions contraignantes de la législation nationale ayant trait à la vente de biens de consommation et à la protection des consommateurs des différents pays ou Nilko procède à la vente directe ou par l'intermédiaire d'entreprises saures, de filiales, de succurseries, de distributeurs, d'agents ou de représentants fixes, prévalant sur les dispositions susmentionnées.
Ce produit ne peut pas etre jelé avec les dchets non triés. Apportez vos equipements obsoiltes électriques et électroniques à un point de collecte agree. Tout comme les produits et importateurs, vous jouze un role important dans le triage, le recyclage et la réutilisation des apparats éctriques et électroniques. Afin de pouvoir financer la collecte et la traitement écologique, les autoris ons impoient dans certaines cas une colisation de recyclage (comprise dans le prix d'achat de ce produit).
