RTHD421S - Sèche-main Royal Sovereign - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sèche-main automatique sans contact
Marque	Royal Sovereign
Modèle	RTHD421S
Alimentation	120 V, 60 Hz
Dimensions (L x l x h)	25,4 x 16,5 x 28,4 cm (10 x 6,5 x 11,2 po)
Poids	3,2 kg (7 lb)
Indice de protection	IP22
Type de moteur	Brossé
Capteur	Infrarouge
Distance de détection maximale	12 cm (4,7 po)
Options de chauffage	Marche (chaud) / Arrêt (froid)
Interrupteur d'alimentation	Marche / Arrêt
Installation	Fixation murale semi-permanente ou permanente
Hauteurs de montage recommandées	Hommes : 122-127 cm ; Femmes : 117-122 cm ; Enfants (3-6 ans) : 81 cm
Filtre à air	Remplacement ou nettoyage périodique (tous les 6 mois pour usage intensif, annuellement pour usage modéré)
Entretien du boîtier	Nettoyer avec un chiffon doux, éviter les produits abrasifs et les liquides en vaporisation
Sécurité	Mise à la terre obligatoire, utilisation intérieure uniquement, arrêt automatique
Pièces détachées et réparabilité	Filtre, capteur infrarouge, moteur, système de chauffage ; intervention par un électricien qualifié
Garantie	Limitée de 18 mois
Service client	USA : 800-397-1025 ; Canada : 866-961-6673

FOIRE AUX QUESTIONS - RTHD421S Royal Sovereign

Comment installer le sèche-mains Royal Sovereign RTHD421S ?

L'installation doit être effectuée par un électricien qualifié. Choisissez l'emplacement selon les hauteurs recommandées. Utilisez le support de montage pour une installation semi-permanente ou les vis pour une installation permanente. Assurez-vous que l'interrupteur d'alimentation est sur Arrêt avant l'installation. Branchez le cordon d'alimentation sur une prise mise à la terre ou effectuez un câblage direct sur les bornes L et N.

Comment régler la température du sèche-mains ?

Le sèche-mains dispose d'un commutateur de chaleur. Réglez-le sur Marche pour un séchage à chaud, ou sur Arrêt pour un séchage à froid. Le réglage par défaut est sur Marche (chaud).

Que faire si le sèche-mains ne se met pas en marche ?

Vérifiez que l'interrupteur d'alimentation est sur Marche. Assurez-vous que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, le capteur infrarouge ou le moteur peut être défectueux. Contactez le service client Royal Sovereign pour une réparation.

Que faire si le sèche-mains ne chauffe pas ?

Vérifiez que le commutateur de chaleur est sur Marche. Si la chaleur reste absente, le système de chauffage est peut-être défectueux et doit être remplacé. Contactez le service client Royal Sovereign.

Que faire si le sèche-mains ne s'arrête pas ?

Le capteur infrarouge peut être sale ou une réflexion provenant d'un objet peut le maintenir activé. Nettoyez le capteur avec un chiffon doux. Assurez-vous qu'aucun objet ne réfléchit la lumière du capteur. Si le problème persiste, contactez le service client.

Comment nettoyer et entretenir le sèche-mains ?

Nettoyez le boîtier avec un chiffon doux. N'utilisez pas de produits abrasifs ni de liquides en vaporisation. Le filtre à air doit être nettoyé ou remplacé tous les 6 mois en cas d'usage intensif, ou une fois par an pour un usage modéré.

Quels sont les hauteurs de montage recommandées ?

Pour les toilettes hommes : 122-127 cm ; femmes : 117-122 cm ; école maternelle (3-6 ans) : 81 cm ; école élémentaire (7-10 ans) : 91 cm ; intermédiaire (10-13 ans) : 102 cm ; secondaire (14-18 ans) : 114-120 cm ; handicapés : 91,5-96,5 cm.

Puis-je utiliser une rallonge électrique ?

Non, l'utilisation d'une rallonge ou d'un adaptateur de fiche est déconseillée. Branchez directement le sèche-mains sur une prise murale mise à la terre.

Quelle est la garantie de ce sèche-mains ?

Royal Sovereign offre une garantie limitée de 18 mois à compter de la date d'achat initial, couvrant les vices de matériau et de fabrication. Elle ne couvre pas les dommages dus à une mauvaise utilisation. Pour faire une réclamation, obtenez un numéro d'autorisation de retour sur le site www.royalsovereign.com.

Comment contacter le service client Royal Sovereign ?

Pour les États-Unis, appelez le 800-397-1025. Pour le Canada, appelez le 866-961-6673. Vous pouvez également visiter le site www.royalsovereign.com pour le support en ligne.

MODE D'EMPLOI RTHD421S Royal Sovereign

Manuel de l'utilisateur

RTHD-421S

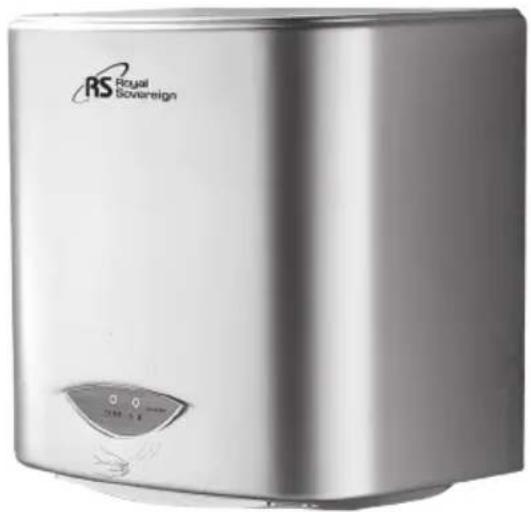

Seche-mains automatique sans contact

Page en Français 13

Veuillez tirer et retenir ces directives.

Merci d'avoir choisi le sèche-mains automatique sans contact de Royal Sovereign. Veuillez tirer et retenir ces directives. Le présent manuel fournit de précieux renseignements nécessaires à l'entretien approprié de votre sèche-mains. L'installation doit être effectuée par un électricien qualifié. L'installation, la modification, l'entretien et l'utilisation inappropriés de ce sèche-mains peuvent provoquer des lésions corporelles graves ou endommager l'appareil.

Si vous avez des questions relatives à l'installation, l'utilisation ou l'exploitation du sèche-mains, veuillez appeler le service à la clientèle de Royal Sovereign.

Parce que nos produits font constamment l'objet d'améliorations, Royal Sovereign se réserve le droit de modifier le modèle et la fiche technique sans avis ni obligation de la part du fabricant. SEO

TABLE des matières

CONSIGNES DE SÉCURITÉ IMPORTANTES 16

DESCRIPTION 17

UTILISATION GÉNÉRALE 18

INSTALLATION DE L'APPAREIL 18

RÉGULATION DU SYSTÈME DE CHAUFFAGE 19

SECHE-MAINS EN MARCHE/ARRÉ 19

MISE EN MARCHE DES LE BRANCHEMENT 20

INSTRUCTIONS D'INSTALLATION - ÉTAPE 1 20

INSTRUCTIONS D'INSTALLATION - ÉTAPE 2 21

ENTRETIEN 22

DéPANNAGE 22

FICHE TECHNIQUE 23

GARANTIE LIMITEE DE DIX-HUIT MOIS 24

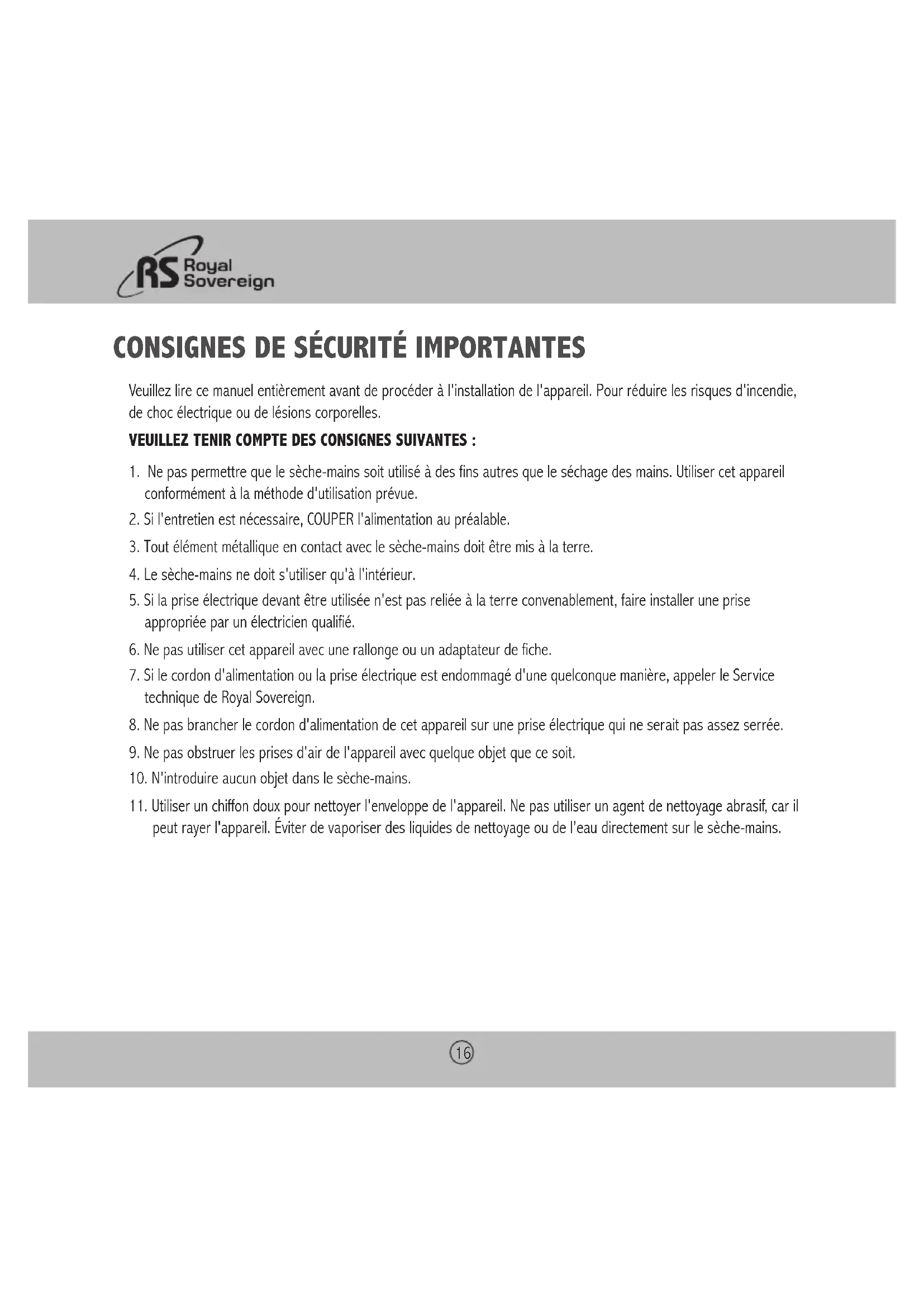

Consignes de sécurité importantes

Veuillez lire ce manuel entièrement avant de procéder à l'installation de l'appareil. Pour réduire les risques d'incendie, de choc électrique ou de lésions corporelles.

Veuillez TENIR COMPTE des consignes suivantes:

1. Ne pas permettre que le sèche-mains soit utilisé à des fins autres que le séchage des mains. Utiliser cet appareil conformément à la méthode d'utilisation prévue.
2. Si l'entretien est nécessaire, COUPER l'alimentation au préalable.
3. Tout élément métallique en contact avec le sèche-mains doit être mis à la terre.
4. Le sèche-mains ne doit s'utiliser qu'à l'intérieur.
5. Si la prise électrique devant être utilisée n'est pas reliée à la terre convenablement, faire installer une prise appropriée par un électricien qualifié.
6. Ne pas utiliser cet appareil avec une rallonge ou un adaptateur de fiche.
7. Si le cordon d'alimentation ou la prise électrique est endommagé d'une quelconque manière, appeler le Service technique de Royal Sovereign.
8. Ne pas brancher le cordon d'alimentation de cet appareil sur une prise électrique qui ne serait pas assez serrée.
9. Ne pas obstruer les prises d'air de l'appareil avec quelque objet que ce soit.
10. N'introduire aucun objet dans le sèche-mains.
11. Utiliser un chiffon doux pour nettoyer l'enveloppe de l'appareil. Ne pas utiliser un agent de nettoyage abrasif, car il peut rayer l'appareil. Éviter de vaporiser des liquides de nettoyage ou de l'eau directement sur le sèche-mains.

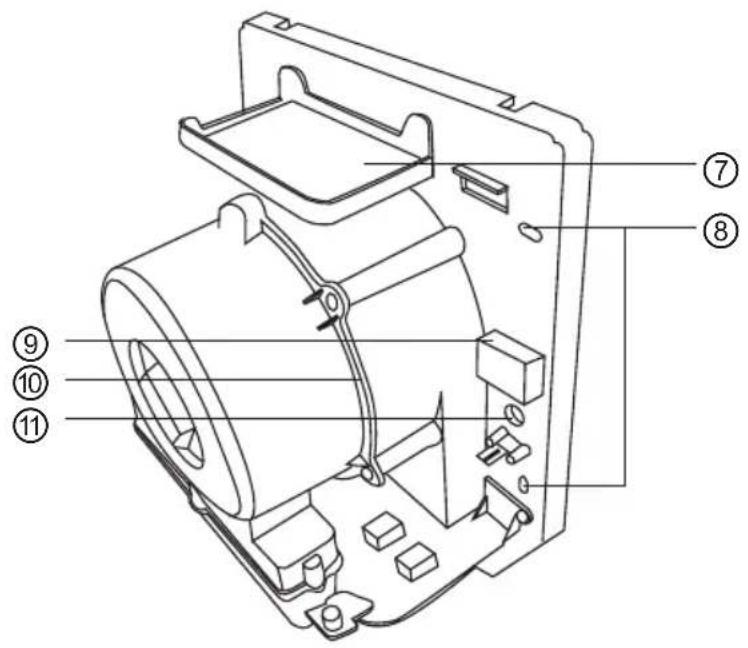

Description

1. Couvercle du sèche-mains
2. Bouche individuelle d'aération
3. Alimentation en MARCHE/ARRET
4. Chauffage EN MARCHE/ARRET
5. Vis d'obturation
6. Filtre
7. Carte de circuits imprimés
8. Trous de passage
9. Prise du cordon d'alimentation
10. Moteur
11. Trou d'alimentation

Utilisation générale

Le sèche-mains sera automatiquement activé lorsque vous placez les mains en dessous - distance maximale 4,7 po (12 cm)

Dès que vous retirez vos mains, il cesse de fonctionner

Installation de l'appareil

Hauteurs de fixation recommandées

Toilettes pour hommes 48 - 50 po (122 - 127 cm)

Toilettes pour femmes 46 - 48 po (117 - 122 cm)

École maternelle (3 - 6 ans) 32 po (81 cm)

École élémentaire (7 - 10 ans) 36 po (91 cm)

École intermédiaire (10 - 13 ans) 40 po (102 cm)

École secondaire (14 - 18 ans) 45 - 47 po (114 - 120 cm)

Hauteur d'installation pour handicapés 36 - 38 po (91,5 - 96,5 cm)

Régulation du système de chauffage

Commutateur de chaleur

Le sèche-mains offre deux options de chauffage différentes qui vous permettent de régler les paramètres de comport.

Régler l'appareil à « ON » (marche) pour sécher les mains à chaud.

Régler l'appareil à « OFF » (arrêt) pour sécher les mains à froid.

Remarque: La régulation du système de chauffage se règle à « MARCHE » ou au mode Séchage à chaud.

Interrupteur d'alimentation

Le sèche-mains possède une fonction Marche (ON)/Arrêt (OFF) qui vous permet de mettre le sèche-mains en MARCHÉ ou en ARRET. Le sèche-mains devrait être en position « ARRET » durant l'installation.

Remarque: Le sèche-mains est réglé à « MARCHE »

L'appareil est « prêt à être utilisé » dès que la connexion du cordon d'alimentation est établie.

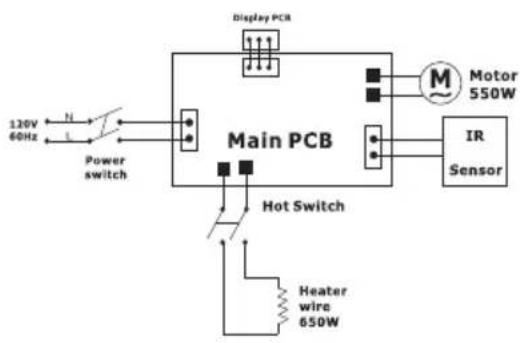

Fonctionnement dès le branchement

Le sèche-mains Royal Sovereign offre une flexibilité maximale lors de son installation. Dès qu'il est branché, il se met en marche immédiatement.

Brancher simplement 2 fils sur les points de raccordement du terminal - Positif (L) et Négatif (N). Une option de connexion par fil est disponible, pour ceux qui n'aimeraient pas utiliser le cordon d'alimentation fourni. Utiliser simplement son propre cordon d'alimentation (14 AWG ou un modèle supérieur)

Brancher et mettre l'appareil en marche

Pour préparer le sèche-mains en vue de son fonctionnement dès le branchement, procéder comme suit :

1. Retirez le couvercle du sèche-mains.
2. Passer le cordon d'alimentation fourni à travers le trou d'alimentation.
3. Brancher le câble négatif sur le point de raccordement du terminal négatif (portant la marque N).
4. Brancher le câble positif sur la borne positive à la masse (portant la marque L).
5. Passer à la deuxième phase de l'installation.

Utilisation du câble

Utilise le câble d'alimentation fourni ou vos propres cables. Pour utiliser le câble d'alimentation fourni, suivez les instructions données dans la section 'Fonctionnement des le branchement'. Pour utiliser vos propres cables.

1. Alimenter les fils à l'aide du trou d'alimentation (14 AWG ou une version supérieure) ; serrer les brides sur le câble vers le bas.
2. Brancher les fils sur les points de raccordement du terminal marqués N et L.

Instructions d'installation - étape 2

Il existe deux options d'installation différentes du séche-mains.

Option 1 - Installation semi-permanente - L'option 1 utilise le support de montage fourni. Fixez simplement le support au mur pour une installation rapide et facile (voir ci-dessous).

Option 2 - Installation permanente (recommandée) - L'option 2 utilise les vis de montage pour la fixation solide du sèche-mains sur le mur. Veuillez procéder suivant les directives ci-dessous pour effectuer l'installation

permanente (voir ci-dessous).

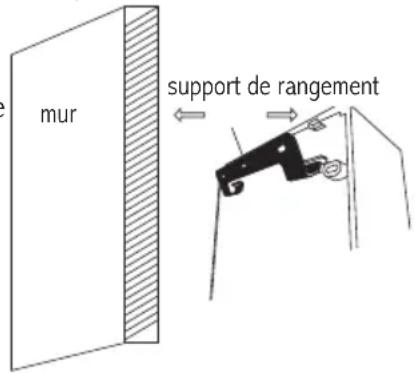

Installation semi-permanente (utilisation du support de montage)

1. Durant l'installation, assurez-vous que la touche d'alimentation est en mode « ARRÉT » - Veuillez vous référer à la Description contenue dans le manuel.
2. Utilisez le support de montage fourni et installez le sèche-mains à l'endroit approprié (référez-vous au Montage de l'appareil - Hauteurs de montage recommandées) pour l'installation.
3. Branchez le cordon d'alimentation sur une prise électrique. Assurez-vous que le cordon d'alimentation n'est pas défectueux.
4. Mettez le bouton d'alimentation du sèche-mains en mode « MARCHE ». Positionnez la touche Régulation de la chaleur au niveau souhaité.

Installation permanente

1. Sélectionnez l'emplacement d'installation idéal du séche-mains. Veuillez-vous référer au Montage de l'unité - Hauteurs de montage recommandées - pour l'installation.

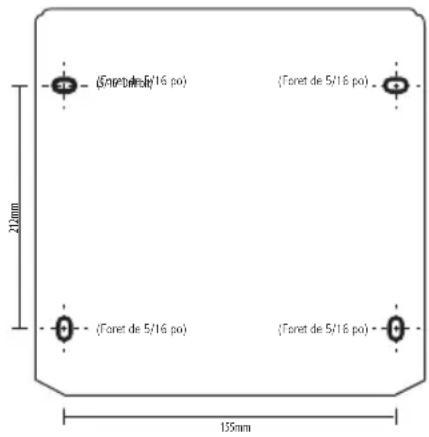

2. Utilisez la feuille modèle des trous de fixation fournie et procédez au marquage et à la création de trous comme il est indiqué.
3. Si ce n'est pas encore fait, retirez le couvercle du sèche-mains de la base, et suivez les directives de l'Étape 1 pour le branchement des fils (Positif/Négatif).
4. Durant l'installation, assurez-vous que la touche d'Alimentation est en mode « ARRET » - Veuillez-vous reférer à la section SÉCHE-MAINS EN MARCHÉ/ARRET. Utilisez les vis de scèlement et montez le sèche-mains.

1. Concernant le fonctionnement des le branchement, branche l'appareil sur la prise électrique, en veillant à ce que le cordon d'alimentation ne soit pas exposé. Pour ce qui est de l'installation câblée, assurez-vous que l'appareil est alimenté et branché convenablement.
2. Testez les fonctions sélectionnées en plaçant la main sous le sèche-mains.
3. Remplacez le couvercle sur le sèche-mains et serrez les vis.

Entretien

Ce sèche-mains est doté d'un filtre à air qui prévient l'endommagement du moteur et du système de chauffage par la poussière et les débris. Il est recommandé que le filtre soit remplacé ou nettoyé périodiquement pour maintenir un fonctionnement idéal de l'appareil. Si l'appareil est très sollicité, il est recommandé de nettoyer ou de remplacer le filtre tous les six mois. Si l'appareil est très peu utilisé, il est recommandé de nettoyer ou de remplacer le filtre une fois par an.

Dépannage

Le sèche-mains n'est pas chaud	• L'option de chauffage est MISE EN ARRÊT. Mettre l'appareil en position MARCHE. • Système de chauffage probablement défectueux. Doit être remplaçé. Appeler le service à la clientèle de Royal Sovereign.
Le sèche-mains ne se met pas en marche	• L'appareil n'est pas alimenté. Mettre l'appareil en position MARCHE • Capteur défectueux - Remplacer le capteur IR. Appeler le service à la clientèle de Royal Sovereign. • Moteur défectueux - Remplacer le moteur. Appeler le service à la clientèle de Royal Sovereign
Le sèche-mains ne s'arrête pas	• Le capteur est sale ou il y a une réflexion. Nettoyer le capteur IR. S'assurer qu'il n'y a pas de réflexion provenant d'un autre objet

FICHE technique

Modèle RTHD-421S
Tension électrique/fréquence 120V, 60HZ
Indice de protection IP22
Régime/Type de moteur BROSSÉ
Interrupteur d'alimentation MARCHE/ARRÊT
Paramètres de chauffage MARCHE/ARRÊT
Dimensions (1 x d x h) 10 po x 6,5 po x 11,2 po (25,4 cm x 16,5 cm x 28,4 cm)
Poids 7 lb (3,2 kg)

Avez-vous BESOIN d'aide pour l'installation?

Royal Sovereign peut faciliter l'installation certifiée professionnelle de votre sèche-mains.

Pour de plus amples informations, veuillez contacter :

ETATS-UNIS: 800-397-1025

Canada: 866-961-6673

Garantie limitée de dix-huit mois

Cette garantie prévoit la réparation ou le remplacement d'un produit responsable d'un vice matériel ou de fabrication pendant dix-huit mois à partir de la date de l'achat initial. La garantie n'est offerte qu'à l'acheteur d'origine.

Cette garantie ne couvre pas les dommages causés par l'abus, le méssusage, l'entretien inapproprié ou les dommages attribuables aux calamités naturelles. Royal Sovereign International, Inc. (et ses filiales) n'accepte aucune responsabilité pour les dommages consécutifs ou indirects, quelles que soient leur nature. Cette restriction ne s'applique pas si vous résidez dans une région qui ne permet pas l'exclusion ou la restriction des dommages consécutifs ou indirects.

Les produits défectueux couverts par la garantie en vue de la réparation ou du remplacement ne peuvent pas être retournés sans un numéro d'autorisation de retour.

Accéder à www.royalsovereign.com, USA, onglet Soutien à la clientèle, pour présenter une demande d'autorisation de retour d'article de bureau (Office Product Return Authorization).

Les produits défectueux doivent être expédiés au service à la clientèle de Royal Sovereign International, port payé, et accompagnés d'une preuve d'achat et du paiement des frais de port et de manutention pour le return (chèque ou mandat postal). Une fois la réparation ou le remplacement effectué, le produit sera retourné au client.

ROYAL SOVEREIGN INTERNATIONAL, INC.

2 Volvo Drive Rockleigh, NJ 07647 ETATS-UNIS D'AMERIQUE

TEL: [phone] TELEC.: [phone]
