Type de produit	Panneau solaire
Marque	Goal Zero
Modèle	Boulder 90
Puissance nominale	90 W
Type de cellule	Monocristallin
Tension à circuit ouvert	18 à 22 V
Courant maximal	Jusqu'à 6 A
Connecteurs	MC4 (sur l'arrière du panneau)
Adaptateur inclus	Câble adaptateur MC4 Solar vers 8 mm
Poids	9,1 kg (20 lb)
Dimensions (L x l x h)	95 x 68 x 3,5 cm (37,4 x 26,8 x 1,4 po)
Certifications	CE, RoHS
Garantie	12 mois
Utilisation prévue	Recharge de générateurs solaires Goal Zero Yeti
Temps de charge (Yeti 400)	9 à 18 heures
Temps de charge (Yeti 1250)	27 à 54 heures
Connexion en série	Recommandée pour Yeti 1250 (jusqu'à 2 panneaux)
Rallonge disponible	Câble de rallonge MC4 Solar 8 m (vendu séparément)
Adaptateur pour courant élevé	Câble MC4 Solar à APP (vendu séparément)
Entretien	Nettoyer avec un chiffon doux et de l'eau savonneuse ; éviter les produits abrasifs
Sécurité	Ne pas court-circuiter ; utiliser des câbles appropriés ; éviter les températures extrêmes
Pièces détachées et réparabilité	Pièces disponibles via service client Goal Zero (câbles, connecteurs)

FOIRE AUX QUESTIONS - Boulder 90 GOAL ZERO

Comment connecter le panneau Boulder 90 à un générateur Goal Zero Yeti ?

Utilisez le câble adaptateur MC4 Solar vers 8 mm inclus. Branchez les connecteurs MC4 du panneau aux connecteurs du câble, puis insérez la fiche 8 mm dans le port d'entrée bleu du Yeti. Assurez-vous de respecter les polarités.

Puis-je utiliser plusieurs panneaux Boulder 90 ensemble ?

Oui, vous pouvez les connecter en série pour augmenter la tension. Pour un Yeti 1250, deux panneaux en série sont recommandés. Pour plus de trois panneaux, des connecteurs multibranches sont nécessaires (non fournis).

Quelle est la tension de sortie du panneau ?

La tension à circuit ouvert est de 18 à 22 V. En fonctionnement, la tension dépend de l'éclairage et de la charge. Les connecteurs MC4 acceptent une tension de 14 à 22 V.

Le panneau solaire Boulder 90 est-il étanche ?

Il est conçu pour une utilisation en extérieur, mais n'est pas submersible. Évitez une exposition prolongée à la pluie ou à une humidité excessive. Rangez-le à l'abri lorsqu'il n'est pas utilisé.

Comment nettoyer le panneau solaire ?

Nettoyez avec un chiffon doux et de l'eau savonneuse. N'utilisez pas de produits abrasifs ou de solvants. Essuyez délicatement pour ne pas rayer la surface.

Quelle est la durée de vie estimée du panneau ?

Les panneaux monocristallins ont généralement une durée de vie de 20 à 25 ans. La performance peut diminuer légèrement avec le temps, mais ils restent fonctionnels.

Puis-je recharger une batterie 12 V directement avec le Boulder 90 ?

Non, il est déconseillé de connecter directement une batterie sans régulateur de charge. Utilisez le panneau avec un générateur Goal Zero Yeti ou un contrôleur de charge compatible pour éviter d'endommager la batterie.

Le câble adaptateur MC4 vers 8 mm est-il inclus ?

Oui, un câble adaptateur MC4 Solar vers 8 mm est fourni avec le panneau. Il permet de connecter le panneau à un Yeti ou à d'autres appareils équipés d'une entrée 8 mm.

Le Boulder 90 est-il compatible avec d'autres marques de générateurs ?

Oui, grâce aux connecteurs MC4 standard, vous pouvez l'utiliser avec d'autres régulateurs ou générateurs solaires. Assurez-vous que la tension et le courant sont compatibles et utilisez un adaptateur si nécessaire.

Où puis-je trouver des pièces de rechange pour le Boulder 90 ?

Les câbles, connecteurs et adaptateurs de rechange sont disponibles sur le site de Goal Zero ou auprès de revendeurs agréés. Contactez le service client Goal Zero pour les pièces spécifiques.

MODE D'EMPLOI Boulder 90 GOAL ZERO

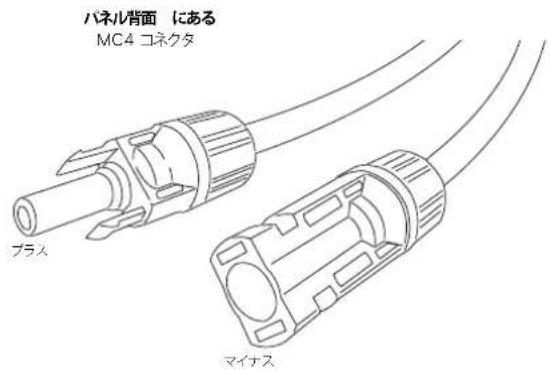

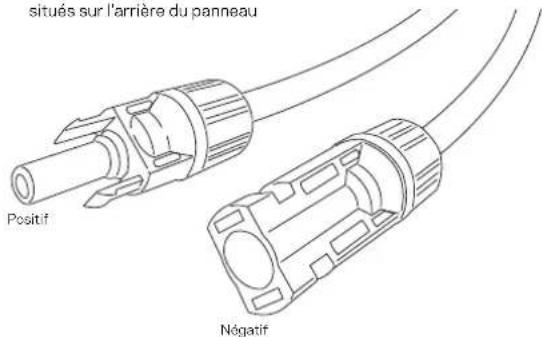

Connecteurs MC4
situés sur l'arrière du panneau

Câble adaptateur MC4 Solar vers 8 mm

COMMENT SE CONNECTER : KIT GÉNÉRATEUR SOLAIRE GOAL ZERO YETI

Pour connecter un panneau solaire Boulder 90 à un générateur solaire Goal Zero Yeti, vous pouvez utiliser l'adaptateur ducâble MC4 Solar

de 8mminclus. Reliez les connecteurs positifs et négatifs MC4 du panneau solaire Boulder 90 aux connecteurs du câble de l'adaptateur Insérez le bouchon annelé bleu de 8mm sur le câble adaptateur dans le port d'entrée bleu sur le générateur solaire Goal Zero Yeti.

TEMPS DE CHARGE

Goal Zero Switch 400 9-18 heures

Goal Zero Switch 1250 27-54 heures

Vendu séparément : Câble adaptateur MC4 Solar à APP

Si vous enchaînez deux ou plusieurs panneaux solaires Boulder 90 ensemble, avant de les brancher dans un générateur solaire Goal Zero Yeti 1250, vous aurez besoin d'acheter un câble adaptateur MC4 Solar à APP pour gérer le courant.

98014

Vendu séparément : Câble de rallonge de 8 mètres pour MC4 solaire

Goal Zero vend aussi un câble de rallonge de 8 mètres pour MC4 Solar pour ajouter plus de longueur entre les panneaux solaires Boulder 90 et un régulateur de charge tiers ou un générateur solaire Goal Zero Yeti.

98013

Lorsque vous chargez une Goal Zero Yeti 1250 nous vous recommandons d'enchaîner deux panneaux solaires Boulder 90 en série en insérant le connecteur MC4 positif dans le connecteur MC4 négatif du deuxième panneau. En utilisant cette méthode, la tension augmentera et les intensités resteront les mêmes, en causant moins de friction et de chaleur. Si vous branchez des panneaux solaires Boulder 90 ensemble dans un générateur solaire Goal Zero Yeti 1250, vous aurez besoin d'acheter un câble adaptateur MC4 Solar à APP pour gérer le courant.

Si vous voulez enchaîner trois panneaux solaires Boulder 90 ou plus en parallèle, vous devrez acheter des connecteurs MC4 multibranches qui ne sont pas disponibles chez Goal Zero.

SPÉCIFICATIONS TECHNIQUES

Panneau solaire Boulder 90

Panneau solaire

Puissance nominale 90W

Tension du circuit ouvert 18 à 22 V

Type de pile Monocristalline

Ports

Connectours MC4 14 à 22 V. jusqu'à 6A (90W max)

Général

Poids 9,1 kg (20 lb)

Dimensions 95 x 68 x 3,5 cm (37,4 x 26,8 x 1,4 pc)

Certifications

CE RoHS

Garantie 12 mois
