Boulder 90 - Solarmodul GOAL ZERO - Kostenlose Bedienungsanleitung

Produkttyp	Solarmodul
Marke	Goal Zero
Modell	Boulder 90
Nennleistung	90 W
Zellentyp	Monokristallin
Leerlaufspannung	18 bis 22 V
Maximalstrom	Bis zu 6 A
Anschlüsse	MC4 (auf der Rückseite des Moduls)
Inklusive Adapter	MC4 Solar auf 8 mm Adapterkabel
Gewicht	9,1 kg (20 lb)
Abmessungen (L x B x H)	95 x 68 x 3,5 cm (37,4 x 26,8 x 1,4 Zoll)
Zertifizierungen	CE, RoHS
Garantie	12 Monate
Verwendungszweck	Aufladen von Goal Zero Yeti Solargeneratoren
Ladezeit (Yeti 400)	9 bis 18 Stunden
Ladezeit (Yeti 1250)	27 bis 54 Stunden
Reihenschaltung	Empfohlen für Yeti 1250 (bis zu 2 Module)
Verlängerungskabel erhältlich	MC4 Solar Verlängerungskabel 8 m (separat erhältlich)
Adapter für hohen Strom	MC4 Solar auf APP Kabel (separat erhältlich)
Pflege	Mit einem weichen Tuch und Seifenwasser reinigen; Scheuermittel vermeiden
Sicherheit	Nicht kurzschließen; geeignete Kabel verwenden; extreme Temperaturen vermeiden
Ersatzteile und Reparierbarkeit	Ersatzteile über Goal Zero Kundendienst erhältlich (Kabel, Stecker)

Häufig gestellte Fragen - Boulder 90 GOAL ZERO

Wie schließe ich das Boulder 90 Solarmodul an einen Goal Zero Yeti Generator an?

Verwenden Sie das mitgelieferte MC4 Solar auf 8 mm Adapterkabel. Verbinden Sie die MC4-Stecker des Moduls mit den Steckern des Kabels und stecken Sie dann den 8-mm-Stecker in den blauen Eingangsanschluss des Yeti. Achten Sie auf die Polarität.

Kann ich mehrere Boulder 90 Module zusammen verwenden?

Ja, Sie können sie in Reihe schalten, um die Spannung zu erhöhen. Für einen Yeti 1250 werden zwei Module in Reihe empfohlen. Für mehr als drei Module sind Mehrfachstecker erforderlich (nicht im Lieferumfang).

Wie hoch ist die Ausgangsspannung des Moduls?

Die Leerlaufspannung beträgt 18 bis 22 V. Im Betrieb hängt die Spannung von Beleuchtung und Last ab. Die MC4-Anschlüsse akzeptieren eine Spannung von 14 bis 22 V.

Ist das Boulder 90 Solarmodul wasserdicht?

Es ist für den Außeneinsatz konzipiert, aber nicht wasserdicht. Vermeiden Sie längere Regen- oder Feuchtigkeitseinwirkung. Lagern Sie es bei Nichtgebrauch geschützt.

Wie reinige ich das Solarmodul?

Reinigen Sie es mit einem weichen Tuch und Seifenwasser. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Wischen Sie vorsichtig, um die Oberfläche nicht zu zerkratzen.

Wie hoch ist die geschätzte Lebensdauer des Moduls?

Monokristalline Module haben in der Regel eine Lebensdauer von 20 bis 25 Jahren. Die Leistung kann im Laufe der Zeit etwas nachlassen, aber sie bleiben funktionsfähig.

Kann ich eine 12-V-Batterie direkt mit dem Boulder 90 laden?

Nein, es wird nicht empfohlen, eine Batterie direkt ohne Laderegler anzuschließen. Verwenden Sie das Modul mit einem Goal Zero Yeti Generator oder einem kompatiblen Laderegler, um Schäden an der Batterie zu vermeiden.

Ist das MC4 auf 8 mm Adapterkabel im Lieferumfang enthalten?

Ja, ein MC4 Solar auf 8 mm Adapterkabel wird mit dem Modul mitgeliefert. Es ermöglicht den Anschluss des Moduls an einen Yeti oder andere Geräte mit 8-mm-Eingang.

Ist das Boulder 90 mit anderen Generator-Marken kompatibel?

Ja, dank der standardmäßigen MC4-Anschlüsse können Sie es mit anderen Solarladereglern oder Generatoren verwenden. Stellen Sie sicher, dass Spannung und Strom kompatibel sind, und verwenden Sie bei Bedarf einen Adapter.

Wo finde ich Ersatzteile für das Boulder 90?

Ersatzkabel, Stecker und Adapter sind auf der Goal Zero-Website oder bei autorisierten Händlern erhältlich. Kontaktieren Sie den Goal Zero Kundendienst für bestimmte Teile.

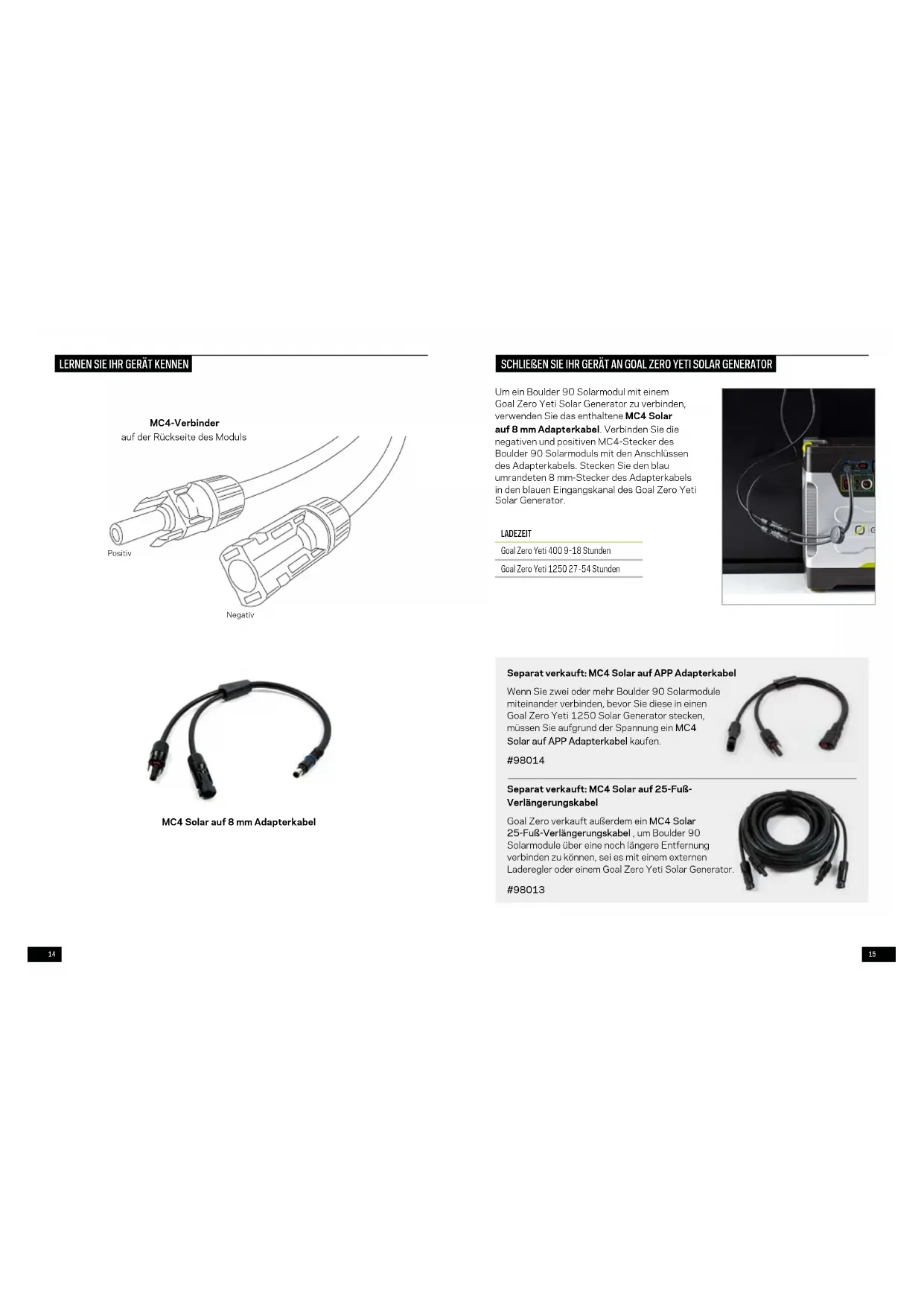

BEDIENUNGSANLEITUNG Boulder 90 GOAL ZERO

MC4 Solar auf 8 mm Adapterkabel

SCHLIEßen SIE IHR GERÄT AN GOAL ZERO YETI SOLAR GENERATOR

Um ein Boulder 90 Solarmodul mit einem Goal Zero Yeti Solar Generator zu verbinden, verwenden Sie das enthaltene MC4 Solar auf 8 mm Adapterkabel. Verbinden Sie die negativen und positiven MC4-Stecker des Boulder 90 Solarmoduls mit den Anschlüssen des Adapterkabels. Stecken Sie den blau umrandeten 8 mm-Stecker des Adapterkabels in den blauen Eingangskanal des Goal Zero Yeti Solar Generator.

LADEZEIT

Goal Zero Yeti 400 9-18 Stunden

Goal Zero Yeti 1250 27-54 Stunden

Separat verkauft: MC4 Solar auf APP Adapterkabel

Wenn Sie zwei oder mehr Boulder 90 Solarmodule miteinander verbinden, bevor Sie diese in einen Goal Zero Yeti 1250 Solar Generator stecken, müssen Sie aufgrund der Spannung ein MC4 Solar auf APP Adapterkabel kaufen.

#98014

Separat verkauft: MC4 Solar auf 25-Fuß-Verlängerungskabel

Goal Zero verkauft außerdem ein MC4 Solar 25-Fuß-Verlängerungskabel, um Boulder 90 Solarmodule über eine noch längere Entfernung verbinden zu können, sei es mit einem externen Laderegler oder einem Goal Zero Yeti Solar Generator.

#98013

Zum Laden eines Goal Zero Yeti 1.250 empfehlen wir Ihnen, zwei Boulder 90 Solarmodule miteinander zu verbinden, indem Sie den positiven MC4-Verbinder mit dem negativen MC4-Verbinder des zweiten Solarmoduls verbinden. Durch dieses Verfahren werden Spannungen erhöht und Stromstärken beibehalten, was zu weniger Reibung und Hitze führt. Wenn Sie zwei oder mehr Boulder 90 Solarmodule in einen Goal Zero Yeti 1.250 Solar Generator stecken, müssen Sie aufgrund der Spannung ein MC4 Solar auf AP Adapterkabel kaufen.

Wenn Sie drei oder mehr Boulder 90 Solarmodule auf einmal verbinden wollen, müssen Sie Mehrfach-MC4-Verbinder kaufen, die bei Goal Zero nicht verfügbar sind.

TECHNISCHE SPEZIFIKATIONEN

Boulder 90 Solarmodul

Solarmodul

Nonnleistung 90W

Leerlaufspannung 18-22 V

Zelltyp Monokristallin

Anschlüsse

MC4-Vorbinder 14-22 V, bis zu 6 A (max. 90 W)

Allgemein

Gewicht 20,0 lbs (9,1 kg)

Abmessungen 37,4 x 26,8 x 1.4 Zoll (95 x 68 x 3,5 cm)

Zertifikate

CE RoHS

Garantie 12 Monate

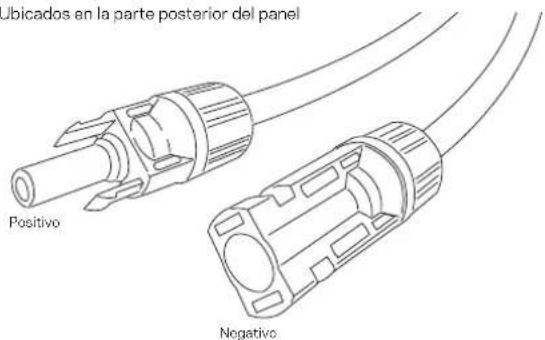

CONOZCA SU EQUIPO

Conectores MC4
