SPJ1500A - Système de sonorisation Skytec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte active (système de sonorisation)
Marque	Skytec
Modèle	SPJ1500A
Matériau du caisson	Polypropylène
Grille de protection	Grille perforée lourde protégeant le haut-parleur
Poignées	Ergonomiques, facilitant le transport
Montage	Points de fixation pour montage mural ou plafond ; embase pour système de sonorisation
Alimentation	230 V~ / 50 Hz, fusible 16 A
Entrées	Microphone (fiches) ; Line in (RCA) ; Line out
Réglages	Volume micro, volume ligne, graves, aigus
Utilisation	Intérieur uniquement, à l'abri de l'humidité
Protection de l'ouïe	Pression acoustique élevée – risque de lésions auditives
Surcharge	Ne pas surcharger l'enceinte pour éviter d'endommager les haut-parleurs
Nettoyage	Chiffon sec ; éviter l'humidité ; ne pas poser de liquides
Réparations	Doivent être effectuées par un technicien qualifié ; aucune pièce réparable par l'utilisateur
Garantie	Ne couvre pas les dommages dus à une mauvaise utilisation ou au non-respect des consignes
Empilage	Jusqu'à 60 kg de charge totale
Environnement	Recycler les emballages ; ne pas jeter l'appareil en fin de vie aux ordures ménagères

FOIRE AUX QUESTIONS - SPJ1500A Skytec

Comment brancher un microphone sur l'enceinte SPJ1500A ?

Branchez le microphone dans l'entrée microphone (fiche) située sur le panneau de commande. Utilisez le réglage Volume micro pour ajuster le niveau.

Que faire si aucun son ne sort de l'enceinte ?

Vérifiez d'abord les connexions des câbles (micro, ligne, secteur). Assurez-vous que le volume n'est pas au minimum. Testez avec un autre câble ou une autre source. Si le problème persiste, l'enceinte peut être défectueuse.

Comment régler les graves et les aigus ?

Utilisez les réglages BASS (graves) et TRESSLE (aigus) sur le panneau avant pour ajuster la tonalité selon vos préférences.

Puis-je utiliser l'enceinte en extérieur ?

Non, l'enceinte est conçue pour une utilisation à l'intérieur uniquement. Elle doit être tenue à l'abri de l'humidité pour éviter tout dommage.

Comment nettoyer l'enceinte ?

Utilisez un chiffon sec pour nettoyer le caisson. Ne versez jamais de liquide sur l'enceinte et évitez l'humidité qui réduit sa durée de vie.

Que faire en cas de ronflement ou bruit constant ?

Vérifiez que tous les appareils sont correctement mis à la masse. Assurez-vous que les câbles sont blindés. Le bruit peut provenir de l'amplificateur, de la table de mixage ou d'une source défectueuse.

Puis-je empiler plusieurs enceintes ?

Oui, vous pouvez empiler les enceintes jusqu'à une charge maximale de 60 kg. Assurez-vous que la surface est plane et stable.

Comment monter l'enceinte au mur ou au plafond ?

Utilisez les points de fixation prévus sur le caisson. Le support doit être homologué et adapté au poids de l'enceinte. Pendant l'installation, personne ne doit se trouver sous la surface de montage.

Quel type de câble utiliser pour relier une deuxième enceinte ?

Utilisez la sortie LINE OUT pour connecter une deuxième enceinte active via un câble audio blindé standard.

La garantie couvre-t-elle les dommages causés par une surcharge ?

Non, la garantie ne couvre pas les dommages résultant d'une mauvaise utilisation, y compris la surcharge de l'enceinte ou le non-respect des consignes de sécurité.

MODE D'EMPLOI SPJ1500A Skytec

Nous vous remercions pour l'achat de cette enceinte active SkyTec. Lire attentivement le mode d'emploi avant la première mise en service.

Recommandations d'utilisation:

• Protection de l'ouïe: Les enceintes SkyTec peuvent générer une pression acoustique très forte qui risque d'endommager l'ouïe.
• Ne pas surcharger l'enceinte afin de ne pas endommager les haut-parleurs
• Ne pas placer une flamme ouverte (bougie, lampe à pétrole) à proximité de l'enceinte – RISQUE D'INCENDIE
• Branchez l'enceinte uniquement sur une prise de terre secteur 230Vac/50Hz protégée par un fusible 16A.
• L'enceinte est conçue pour une utilisation à l'intérieur. Tenir à l'abri de l'humidité.
• Débrancher l'enceinte en cas de non-utilisation.
• Débrancher l'enceinte du secteur avant de vérifier ou de changer le fusible.
• Placer l'enceinte sur une surface plane et stable.
• Placer le support d'enceinte sur une surface plane et stable et de façon à ce que les pieds ne gênent pas le passage.
• Utiliser uniquement un support adapté au poids de l'enceinte et ne pas placer davantage d'enceintes sur un support qu'il n'est autorisé.
• Vous pouvez empiler les enceintes jusqu'à une charge de 60kg.
• Vous pouvez suspendre les enceintes sur des supports homologués solides. Pendant l'installation, personne ne doit se trouver en dessous de la surface de montage.

• Ne pas poser de liquides sur l'enceinte. Protéger l'enceinte contre l'humidité qui réduit considérablement la durée de vie de l'enceinte.

• Déplacez l'enceinte uniquement à l'aide d'un moyen de transport adapté. MENAGEZ VOTRE DOS !!

• Si l'enceinte est endommagée au point que des pièces internes deviennent visibles, ne pas brancher l'enceinte sur une prise ni la mettre sous tension. Prendre contact avec votre revendeur.
• Débrancher l'enceinte de la prise en cas d'orage ou de non-utilisation prolongée.
• De l'eau de condensation a pu se former après une période de non-utilisation prolongée. Attendre qu'elle ait atteinte la température ambiante.
• Toutes les réparations doivent être effectuées par un technicien qualifié. L'enceinte ne contient pas de pièces remplaçables par l'utilisateur.
• Ne pas poser d'objets sur le cordon d'alimentation.
• Utiliser uniquement le cordon secteur fourni ou un cordon de remplacement recommandé par SkyTec.
• Baisser complètement le volume avant la mise sous tension.
• Tenir hors de la portée des enfants.

Protection de l'environnement : Recyclez les matériaux d'emballage chaque fois que c'est possible.

Ne pas jeter un appareil en fin de vie aux ordures ménagères mais amenez-le à un point de collecte. Une grande partie de ses composants est recyclable.

CARACTERISTIQUES

Généralités

• Caisson solide en plastique;
  Une grille perforée lourde protège le boomer;

• Poignées ergonomiques et caisson de faible poids pour faciliter le transport;

• Points de fixation pour le montage mural ou au plafond;

• Embase pour installation dans un système de sonorisation.

Caisson

Le caisson est en polypropylène. L'emploi de co-polymère permet de couler des pièces séparées en une fois dans un moule ce qui augmente la fonctionnalité et crée une belle esthétique.

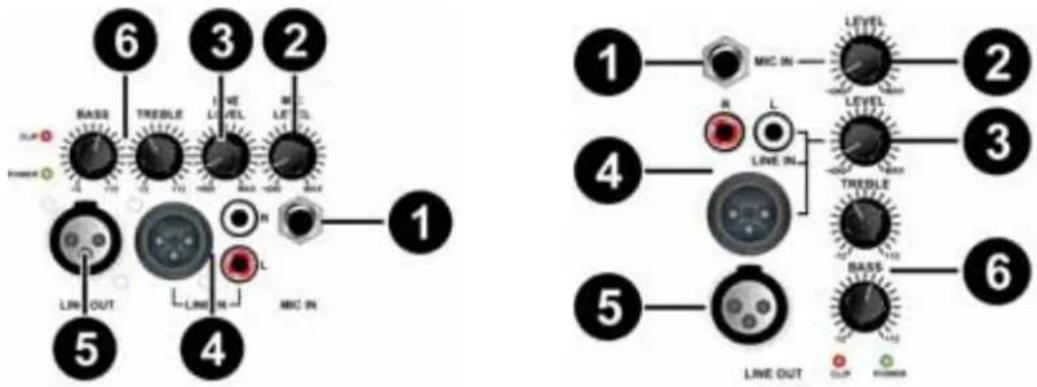

TABLEAU D'ENTREE

Version 20cm/8" Version 25cm/10":

6 3 2 BASS TRESSLE LINE LEVEL MCC LET IL IN Power 4 5 OUT LINE IN MCC IN 1 1 R L LINE IN LEVEL LEVEL 3 4 TRESSLE BASS LINE OUT CLIP POWER 5 6

1. Fiche d'entrée pour microphone
2. Réglage de volume du microphone
3. Réglage de volume du signal de ligne
4. Entrée de ligne pour brancher un lecteur CD, DVD, etc.
5. Ligne pour le passage vers une 2 ^ème enceinte active
6. Réglage de tonalité pour le signal de sortie

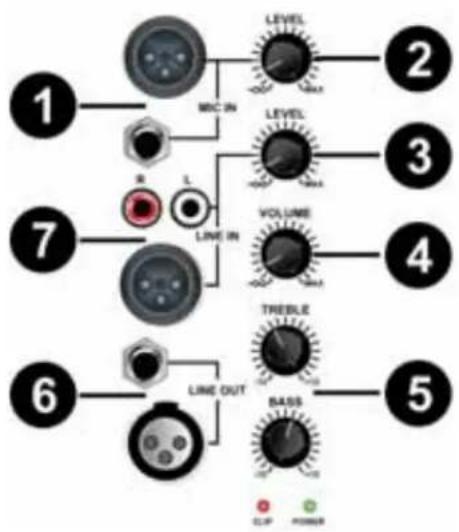

30cm/12" & 38cm/15":

1. Fiches d'entrée pour 2 microphones
2. Réglage de volume des microphones
3. Réglage de volume du signal de ligne
4. Réglage de volume (Master)
5. Réglage des graves/aigus
6. Ligne pour le passage vers une 2 ^ème enceinte active
7. Entrée ligne pour le branchement d'un lecteur CD, DVD etc.

Diagnostic de défaillance

Nous vous conseillons de vérifier si une enceinte est réellement défectueuse en l'échangeant avec une enceinte dont vous être sûr qu'elle fonctionne correctement. Si vous rencontrez le même problème, consultez la liste ci-dessous.

Absence du signal de sortie

Causes probables Action

Cordons Refaites toutes les connexions

Branchez des cordons neufs en état de fonctionnement

Vérifiez les connexions par soudure

Vérifiez l'état des cordons et connecteurs

Signal intermittent

Causes probables Action

Mauvaise connexion

Des haut-parleurs endommagés peuvent générer un signal intermittent mais le problème provient plus probablement d'un câble ou d'une fiche.

Ronflements, bruits ou ronronnements constants

Causes probables Action

Appareil électrique

Tout bruit constant provient de l'amplificateur, de la table de mixage, du défectueux dans le processeur ou de la source. Vérifiez si votre système est correctement mis à système sono la masse. Vérifiez si un appareil ou des pièces électriques sont bruyants. Vérifiez si les câbles sont blindés.

Mauvaise reproduction des graves

Causes probables Action

Inversion de la polarité

Si deux enceintes sont trop rapprochées et mal branchées, elles peuvent s'éliminer mutuellement les basses fréquences. Vérifiez les branchements et veillez à ce que toutes les enceintes soient branchées de la même façon avec des câbles identiques.

N'effectuez jamais de réparations vous-mêmes sous peine d'invalider la garantie. Ne pas modifier l'appareil.

La garantie ne couvre pas les dommages survenus à la suite d'une mauvaise utilisation de l'appareil ou du non-respect des avertissements et consignes contenus dans ce manuel. Tronios décline toute responsabilité pour des accidents et blessures survenus à la suite du non-respect des consignes de sécurité et avertissements contenus dans ce manuel. Ceci s'applique également aux conséquences indirectes quel qu'elles soient.
