SPJ800 - Système de sonorisation Skytec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte passive
Marque	Skytec
Modèle	SPJ800
Matériau du caisson	Polypropylène
Haut-parleur	Compression à diaphragme titane de 35 mm
Grille de protection	Grille perforée lourde protégeant le boomer
Connectique	Fiches haut-parleur à 4 contacts (rotation)
Connexion parallèle	Oui, via deux connecteurs en parallèle
Empilage maximal	Jusqu'à 60 kg
Suspension	Sur supports homologués solides, installation par spécialiste
Utilisation recommandée	Intérieur ; extérieur avec protection contre l'humidité
Protection de l'ouïe	Niveau sonore max. 85 dB recommandé
Sécurité	Ne pas exposer à des flammes nues, liquides ; tenir hors de portée des enfants
Entretien et nettoyage	Recycler les emballages ; ne pas jeter aux ordures ménagères en fin de vie
Pieces detachées et réparabilité	Aucune pièce remplaçable par l'utilisateur ; réparation par technicien qualifié

FOIRE AUX QUESTIONS - SPJ800 Skytec

Comment brancher plusieurs enceintes en parallèle sur un amplificateur ?

Utilisez les connecteurs à 4 contacts : branchez une enceinte sur l'amplificateur, puis reliez la seconde enceinte au second connecteur de la première. L'impédance totale se calcule en divisant l'impédance d'une enceinte par le nombre d'enceintes branchées en parallèle. Consultez le manuel de l'amplificateur pour connaître la charge minimale autorisée.

Que faire en cas d'absence de signal sonore ?

Vérifiez les cordons et toutes les connexions (soudures, vis des fiches). Essayez des cordons neufs. Assurez-vous que l'amplificateur reçoit bien un signal (voyant signal). Testez sur un autre canal de l'amplificateur.

Comment protéger son ouïe lors de l'utilisation de l'enceinte ?

Ne dépassez jamais 85 dB de pression acoustique. L'enceinte peut générer des niveaux sonores très élevés dangereux pour l'audition. Réglez le volume à un niveau sûr.

Peut-on utiliser l'enceinte SPJ800 en extérieur ?

Oui, à condition de prendre des mesures pour éviter la pénétration d'humidité. L'enceinte est conçue pour une utilisation intérieure ; en extérieur, protégez-la de la pluie et de l'humidité.

Comment nettoyer l'enceinte ?

Utilisez un chiffon sec et doux. Ne versez aucun liquide sur l'enceinte. Évitez les produits chimiques. Pour la grille, un aspirateur avec brosse douce peut être utilisé.

Quel type de câble utiliser pour connecter l'enceinte ?

Utilisez exclusivement des câbles spécialement conçus pour enceintes. Le tableau fourni dans la notice indique la section de câble recommandée en fonction de l'impédance et de la longueur. Un câble trop fin diminue la puissance et élimine les basses fréquences.

Puis-je suspendre l'enceinte SPJ800 ?

Oui, sur des supports homologués solides. L'installation doit être réalisée par un spécialiste connaissant les techniques et réglementations en vigueur. Ne placez jamais personne sous la zone de montage pendant l'installation.

Que faire si l'enceinte produit un bruit de ronflement constant ?

Ce bruit provient généralement de l'amplificateur, de la table de mixage ou d'un autre appareil. Vérifiez la mise à la masse du système. Assurez-vous que les câbles sont blindés et que les appareils électriques ne sont pas défectueux.

Comment éviter d'endommager l'enceinte par surcharge ?

Ne surchargez pas l'amplificateur (évitez le clipping) car cela peut détruire le woofer, le tweeter ou le pavillon. Branchez l'enceinte uniquement sur un amplificateur de bonne qualité. Éteignez l'amplificateur avant de brancher ou débrancher l'enceinte.

Que faire si l'enceinte est endommagée et que des pièces internes sont visibles ?

Ne branchez pas l'appareil et ne le mettez pas sous tension. Contactez immédiatement votre revendeur ou Tronios. N'essayez pas de réparer vous-même, car l'enceinte ne contient aucune pièce remplaçable par l'utilisateur.

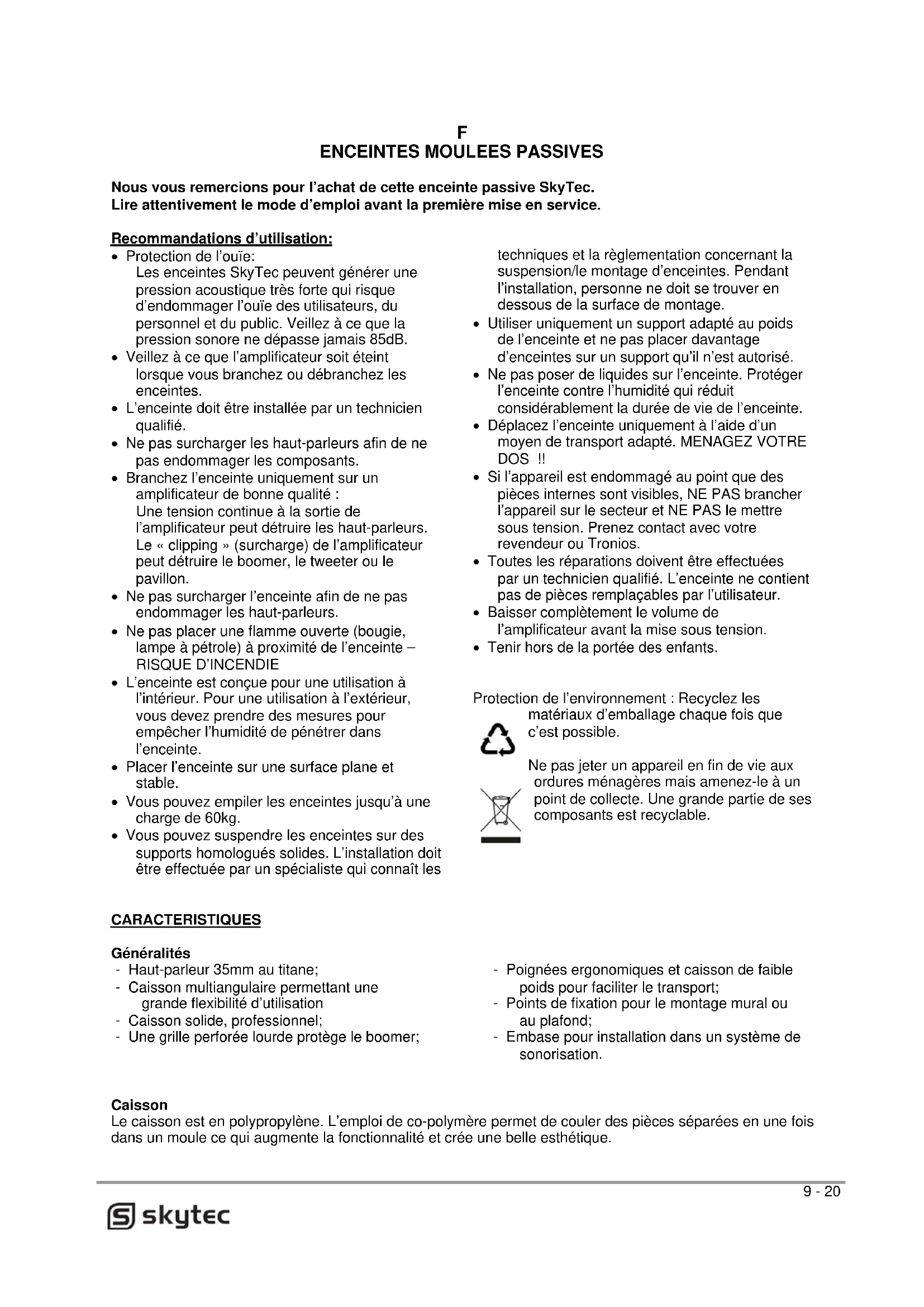

MODE D'EMPLOI SPJ800 Skytec

Nous vous remercions pour l'achat de cette enceinte passive SkyTec. Lire attentivement le mode d'emploi avant la première mise en service.

Recommandations d'utilisation:

Protection de l'ouie: Les enceintes SkyTec peuvent générer une pression acoustique très forte qui risque d'endommager l'ouie des utilisateurs, du personnel et du public. Veillez à ce que la pression sonore ne dépasse jamais 85dB. Veillez à ce que l'amplificateur soit éteint lorsque vous branchez ou débranchez les enceintes. - L'enceinte doit être installée par un technicien qualifié. - Ne pas surcharger les haut-parleurs afin de ne pas endommager les composants. - Branchez l'enceinte uniquement sur un amplificateur de bonne qualité : Une tension continue à la sortie de l'amplificateur peut détruire les haut-parleurs. Le « clipping » (surcharge) de l'amplificateur peut détruire le woofer, le tweeter ou le pavillon. - Ne pas surcharger l'enceinte afin de ne pas endommager les haut-parleurs. - Ne pas placer une flamme ouverte (bougie, lampe à pétrole) à proximité de l'enceinte - RISQUE D'INCENDIE L'enceinte est conçue pour une utilisation à l'intérieur. Pour une utilisation à l'extérieur, vous devez prendre des mesures pour empêcher l'humidité de pénétrer dans l'enceinte. - Placer l'enceinte sur une surface plane et stable. - Vous pouvez empiler les enceintes jusqu'à une charge de 60kg. - Vous pouvez suspendre les enceintes sur des supports homologués solides. L'installation doit être effectuée par un spécialiste qui connait les

Généralités

Haut-parleur 35mm au titane; - Caisson multiangulaire permettant une grande flexibilité d'utilisation - Caisson solide, professionnel; - Une grille perforée lourde protège le boomer;

techniques et la réglementation concernant la suspension/le montage d'enceintes. Pendant l'installation, personne ne doit se couvrir en dessous de la surface de montage.

Utiliser uniquement un support adaptée au poids de l'enceinte et ne pas placer davantage d'enceintes sur un support qu'il n'est autorisé. - Ne pas poser de liquides sur l'enceinte. Protégez l'enceinte contre l'humidité qui réduit considérablement la durée de vie de l'enceinte. - Déplacez l'enceinte uniquement à l'aide d'un moyen de transport adaptable. MENAGEZ VOTRE DOS !! - Si l'appareil est endommagé au point que des pièces internes sont visibles, NE PAS brancher l'appareil sur le secteur et NE PAS le mettre sous tension. Prenez contact avec votre revendeur ou Tronios. - Toutes les réparations doivent être effectuées par un technicien qualifié. L'enceinte ne contient pas de pièces remplaçables par l'utilisateur. - Baisser complètement le volume de l'amplificateur avant la mise sous tension. - Tenir hors de la portée des enfants.

Protection de l'environnement : Recyclez les matériaux d'emballage chaque fois que c'est possible.

Ne pas jeter un appareil en fin de vie aux ordures ménagères mais amenez-le à un point de collecte. Une grande partie de ses composants est recyclable.

Caisson

Le caisson est en polypropylène. L'emploi de copolymère permet de couler des pièces séparées en une fois dans un moule, ce qui augmente la fonctionnalité et crée une belle esthétique.

Connexions de CABLES

Cette série d'enceintes est équipée de fiches haut-parleur à 4 contacts qui se fixent en effectuant une rotation. Vous pouvez également brancher les enceintes en parallèle. Afin de réaliser les meilleures performances, nous vous conseillons d'utiliser exclusivement des câbles qui ont été conçus spécialement pour ces enceintes. N'utilisez pas d'autres types de câbles.

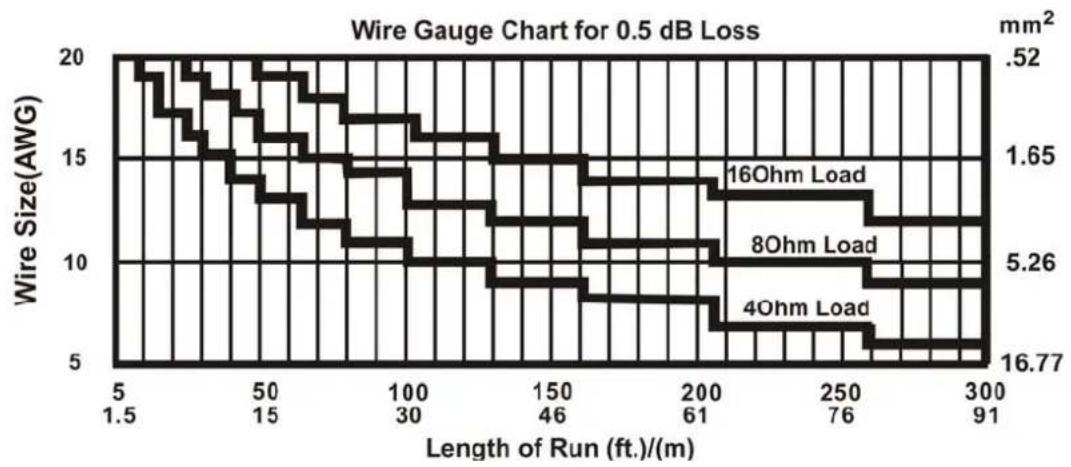

Le bon type de câble est primordial. Un câble trop fin diminue la puissance de votre amplificateur. Un câble représentant un facteur d'atténuation trop bas, élimine les basses fréquences avant même qu'elles puissent atteindre le haut-parleur. Le tableau ci-dessous indique quel type de câble vous devez utiliser par rapport à une impédance et une longueur de câble données.

En utilisant le tableau ci-dessous, vous devez garder à l'esprit que deux câbles de 8 ohms connectés en parallèle génèrent une résistance de 4 Ohms (voir « Connexion d'enceintes en parallèle »).

Connexion d'enceintes en parallèle

Le branchement de plusieurs enceintes sur un amplificateur peut endommager ce dernier. Afin de calculer l'impédance combinée de plusieurs enceintes identiques branchées en parallèle, il faut appliquer la formule suivante:

Impédance de chaque enceinte = Charge de l'amplificateur Nombre d'enceintes branchées en parallèle

Consultez la documentation de votre amplificateur pour savoir quelle impedance autre amplificateur.

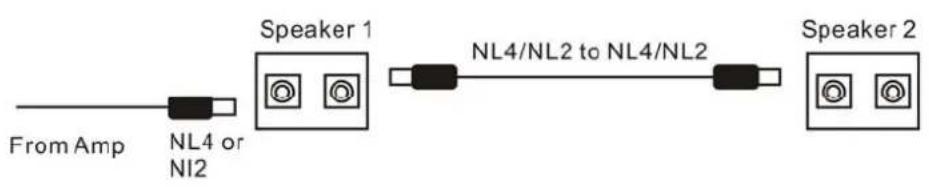

Fonction de « boute

Les deux connecteurs à l'arrière des enceintes sont branchés en parallèle. Cela signifie que le signal que vous branchez sur l'entrée est appliqué à l'autre connecteur comme un signal de sortie que vous pouvez brancher sur une autre enceinte pour la connecter en parallèle.

Diagnostic de défaillance

Nous vous conseillons de vérifier si une enceinte est réellement défectueuse en l'échangeant avec une enceinte dont vous serez sur qu'elle fonctionne correctement. Si vous rencontrez le même problème, consultez la liste ci-dessous.

Absence du signal de sortie

Causes probables Action

Cordons. Refaites toutes les connexions.

Branchez des cordons neufs en état de fonctionnement

Vérifiez les connexions par soudure

Serrez les vis des fiches banane et des fiches haut-parleur à 4 contacts

Vérifiez l'état des cordons et connecteurs

Amplificateur

Vérifiez si le canal de votre amplificateur reçoit un signal. La plupart des amplificateurs possèdent un voyant signal à cet effet. Branchez vos enceintes sur un canal en état de fonctionnement.

Signal intermittent

Causes probables Action

Mauvaise connexion

Des haut-parleurs endommagés peuvent générer un signal intermittent, mais le problème provient plus probablement d'un câble ou d'une fiche. Vérifiez les soudures et tournez les vis des fiches banane et des fiches HP à 4 contacts.

Ronflements, bruits ou ronronnements constants

Causes probables Action

Appareil électrique

Tout bruit constant provient de l'amplificateur, de la table de mixage, du défectueux dans le processeur ou de la source. Vérifiez si votre système est correctement mis à la masse. Vérifiez si un appareil ou des pièces électriques sont bruyants. Vérifiez si les câbles sont blindés.

Mauvaise reproduction des graves

Causes probables Action

Inversion de la polarité

Si deux enceintes sont trop rapprochées et mal branchées, elles peuvent s'éliminer mutuellement les basses fréquences. Vérifiez les branchements et veillez à ce que toutes les enceintes soient branchées de la même façon avec des câbles identiques.

N'effectuez jamais de réparations vous-mêmes sous peine d'invalider la garantie. Ne pas modifier l'appareil.

La garantie ne couvre pas les dommages survenus à la suite d'une mauvaise utilisation de l'appareil ou du non-respect des avertissements et consignes contenus dans ce manuel. Trionios décline toute responsabilité pour des accidents et blessures survenus à la suite du non-respect des consignes de sécurité et avertissements contenus dans ce manuel. Ceci s'applique également aux conséquences indirectes qu'elle seront.
