Tipo de producto	Altavoz activo (sistema de sonido)
Marca	Skytec
Modelo	SPJ1500A
Material del gabinete	Polipropileno
Rejilla de protección	Rejilla perforada pesada que protege el altavoz
Asas	Ergonómicas, facilitan el transporte
Montaje	Puntos de fijación para montaje en pared o techo; base para sistema de sonido
Alimentación	230 V~ / 50 Hz, fusible 16 A
Entradas	Micrófono (conectores); Entrada de línea (RCA); Salida de línea
Ajustes	Volumen micrófono, volumen línea, graves, agudos
Uso	Solo en interiores, protegido de la humedad
Protección auditiva	Presión acústica elevada: riesgo de lesiones auditivas
Sobrecarga	No sobrecargar el altavoz para evitar dañar los altavoces
Limpieza	Paño seco; evitar la humedad; no colocar líquidos
Reparaciones	Deben ser realizadas por un técnico cualificado; ninguna pieza reparable por el usuario
Garantía	No cubre daños debidos a mal uso o incumplimiento de las instrucciones
Apilamiento	Hasta 60 kg de carga total
Medio ambiente	Reciclar los embalajes; no desechar el aparato al final de su vida útil en la basura doméstica

Preguntas frecuentes - SPJ1500A Skytec

¿Cómo conectar un micrófono al altavoz SPJ1500A?

Conecte el micrófono en la entrada de micrófono (conector) ubicada en el panel de control. Use el ajuste Volumen micrófono para ajustar el nivel.

¿Qué hacer si no sale sonido del altavoz?

Primero verifique las conexiones de los cables (micrófono, línea, red). Asegúrese de que el volumen no esté al mínimo. Pruebe con otro cable u otra fuente. Si el problema persiste, el altavoz puede estar defectuoso.

¿Cómo ajustar los graves y los agudos?

Use los ajustes BASS (graves) y TRESSLE (agudos) en el panel frontal para ajustar el tono según sus preferencias.

¿Puedo usar el altavoz en exteriores?

No, el altavoz está diseñado solo para uso en interiores. Debe mantenerse protegido de la humedad para evitar daños.

¿Cómo limpiar el altavoz?

Use un paño seco para limpiar el gabinete. Nunca vierta líquido sobre el altavoz y evite la humedad que reduce su vida útil.

¿Qué hacer en caso de zumbido o ruido constante?

Verifique que todos los dispositivos estén correctamente conectados a tierra. Asegúrese de que los cables estén blindados. El ruido puede provenir del amplificador, la mesa de mezclas o una fuente defectuosa.

¿Puedo apilar varios altavoces?

Sí, puede apilar los altavoces hasta una carga máxima de 60 kg. Asegúrese de que la superficie sea plana y estable.

¿Cómo montar el altavoz en la pared o en el techo?

Use los puntos de fijación previstos en el gabinete. El soporte debe estar homologado y adaptado al peso del altavoz. Durante la instalación, nadie debe estar debajo de la superficie de montaje.

¿Qué tipo de cable usar para conectar un segundo altavoz?

Use la salida LINE OUT para conectar un segundo altavoz activo mediante un cable de audio blindado estándar.

¿La garantía cubre los daños causados por sobrecarga?

No, la garantía no cubre los daños resultantes de un mal uso, incluida la sobrecarga del altavoz o el incumplimiento de las instrucciones de seguridad.

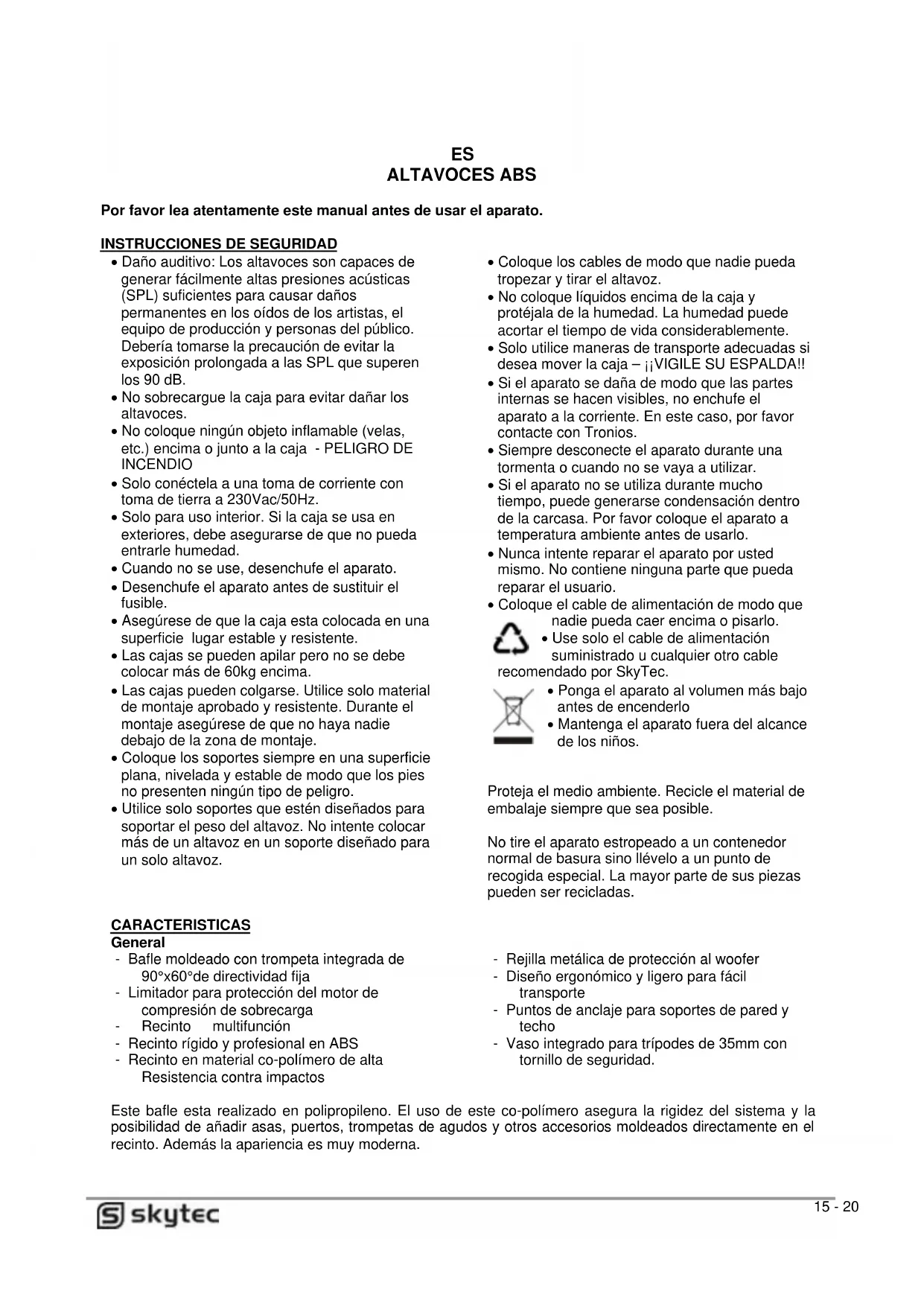

MANUAL DE USUARIO SPJ1500A Skytec

MANUAL DE INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD

• Daño auditivo: Los altavoces son capaces de generar fácilmente altas presiones acústicas (SPL) suficientes para causar daños permanentes en los oídos de los artistas, el equipo de producción y personas del público. Debería tomarse la precaución de evitar la exposición prolongada a las SPL que superen los 90 dB.
• No sobrecargue la caja para evitar dañar los altavoces.
• No coloque ningún objeto inflamable (velas, etc.) encima o junto a la caja - PELIGRO DE INCENDIO
• Solo conéctela a una toma de corriente con toma de tierra a 230Vac/50Hz.
• Solo para uso interior. Si la caja se usa en exteriores, debe asegurarse de que no pueda entrarle humedad.
• Cuando no se use, desenchufe el aparato.
• Desenchufe el aparato antes de sustituir el fusible.
• Asegúrese de que la caja esta colocada en una superficie lugar estable y resistente.
• Las cajas se pueden apilar pero no se debe colocar más de 60kg encima.
• Las cajas pueden colgarse. Utilice solo material de montaje aprobado y resistente. Durante el montaje asegúrese de que no haya nadie debajo de la zona de montaje.
• Coloque los soportes siempre en una superficie plana, nivelada y estable de modo que los pies no presenten ningún tipo de peligro.
• Utilice solo soportes que estén diseñados para soportar el peso del altavoz. No intente colocar más de un altavoz en un soporte diseñado para un solo altavoz.

CARACTERISTICAS

General

• Bafle moldeado con trompeta integrada de 90°x60°de directividad fija
• Limitador para protección del motor de compresión de sobrecarga
• Recinto multifunción
• Recinto rígido y profesional en ABS

• Recinto en material co-polímero de alta Resistencia contra impactos

• Coloque los cables de modo que nadie pueda tropezar y tirar el altavoz.

• No coloque líquidos encima de la caja y protéjala de la humedad. La humedad puede acortar el tiempo de vida considerablemente.
• Solo utilice maneras de transporte adecuadas si desea mover la caja – ¡¡VIGILE SU ESPALDA!!
• Si el aparato se daña de modo que las partes internas se hacen visibles, no enchufe el aparato a la corriente. En este caso, por favor contacte con Tronios.
• Siempre desconecte el aparato durante una tormenta o cuando no se vaya a utilizar.
• Si el aparato no se utiliza durante mucho tiempo, puede generarse condensación dentro de la carcasa. Por favor coloque el aparato a temperatura ambiente antes de usarlo.
• Nunca intente reparar el aparato por usted mismo. No contiene ninguna parte que pueda reparar el usuario.
• Coloque el cable de alimentación de modo que nadie pueda caer encima o pisarlo.

- Use solo el cable de alimentación suministrado u cualquier otro cable endado por SkyTec.

• Ponga el aparato al volumen más bajo antes de encenderlo
• Mantenga el aparato fuera del alcance de los niños.

Proteja el medio ambiente. Recicle el material de embalaje siempre que sea posible.

No tire el aparato estropeado a un contenedor normal de basura sino llévelo a un punto de recogida especial. La mayor parte de sus piezas pueden ser recicladas.

• Rejilla metálica de protección al woofer
• Diseño ergonómico y ligero para fácil transporte
• Puntos de anclaje para soportes de pared y techo
• Vaso integrado para trípodes de 35mm con tornillo de seguridad.

Este bafle esta realizado en polipropileno. El uso de este co-polímero asegura la rigidez del sistema y la posibilidad de añadir asas, puertos, trompetas de agudos y otros accesorios moldeados directamente en el recinto. Además la apariencia es muy moderna.

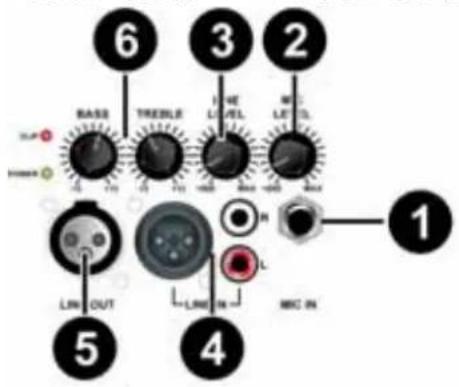

PANEL ENTRADAS

Version 20cm/8"

Version 25cm/10" :

1. Entrada micro
2. Volumen micro
3. Volumen línea
4. Conector para entrada línea ejemp. Mezclador, CD, etc.
5. Salida a una segunda caja o amplificador (nivel línea)
6. Control de tono de salida

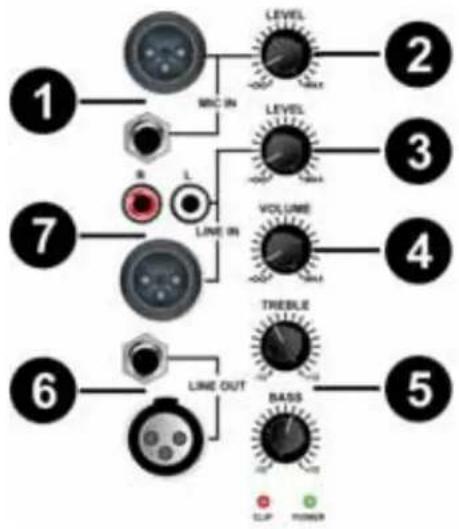

12" & 15" Version:

1. Entrada micro
2. Volumen micro
3. Volumen entrada línea
4. Volumen de salida
5. Control de tono de salida
6. Salida a una segunda caja o amplificador (nivel línea)
7. Entrada de línea para Fuentes de sonido ejemp. Mezclador, CD, etc.

SOLUCION DE PROBLEMAS

Un a de las maneras de comprobar el problema, es sustituir el bafle bajo sospecha por otro de comprobada fiabilidad. Si este nuevo bafle incurre en las mismas anomalías que el primero, use la información siguiente para diagnosticar el problema.

Posible causa Acción

No hay salida

Cables Compruebe todos los conectores

Sustituya

los

cables

dudosos

Checkee

las

soldaduras

Inspeccione posibles roturas de cable

Inspeccione que la longitud del cable sea la correcta

Intermitencias

Conexión precaria Si la salida de voz funciona a intermitencias, lo más probable es que uno de los cables presente problemas de soldadura o este cortado.

Ruido constant, zumbido o rumor

Problemas de señal

Cualquier ruido de fondo puede ser originado en la amplificación, mezclador o procesador de señal. Comprueba las conexiones de masa del equipo y encadenelas en caso necesario. Compruebe el blindaje de masa.

Salida pobre de graves

Polaridad inversa Cuando dos altavoces trabajan cerca uno de otro y la polaridad está inversa, uno cancela la salida de graves del otro. Compruebe la conexión de los cables par aver que la polaridad de los dos concuerda. Compruebe tambien la polaridad de los cables de señal.

No intente reparar estos altavoces usted mismo. En caso de cualquier anomalia contacte con el Servicio Tecnico Oficial autorizado para la solución del problema. Cualquier intento por su parte o por cualquier servicio no autorizado de manipular el aparato, anulará de forma inmediata la garantía del mismo.

SPECIFICATIONS :

Type:	SPJ800A	SPJ1000AD	SPJ1200A	SPJ1500A
Power Max 200W	400W	600W	800W
Power	100W	200W	300W	400W
Freq. range 65Hz	- 18kHz 55Hz - 18kHz	50Hz - 18kHz 40Hz	- 18kHz
SPL max. 115dB	120dB 122dB 126dB
Woofer Size	8" (200mm)	10" (250mm)	12" (300mm)	15" (380mm)
Impedance	4 Ohm
Horn Type	Piezo	High Compression Dynamic Driver
Dimensions	220 x 250 x 390mm	315 x 315 x 490mm	300 x 350 x 580mm	350 x 400 x 700mm
Weight	5.4kg	8.3kg	13.1kg	17.0kg
Supplied	Per Piece
Order Code	178.018	178.024	178.027	178.030

FOR MORE INFO CHECK OUR WEBSITE WWW.TRONIOS.COM
