SPJ1000 - Système de sonorisation Skytec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte passive
Marque	Skytec
Modèle	SPJ1000
Haut-parleur	Compression driver 35 mm au titane
Matériau du caisson	Polypropylène
Grille de protection	Grille perforée lourde
Type de connecteurs	Fiches haut-parleur à 4 contacts
Impédance nominale	8 Ω (estimation)
Puissance admissible (program)	200 W (estimation)
Réponse en fréquence	70 Hz – 20 kHz (estimation)
Pression acoustique max. recommandée	85 dB
Capacité d'empilage	Jusqu'à 60 kg
Installation en suspension	Par un technicien qualifié uniquement
Utilisation	Intérieur principalement, extérieur avec protection contre l'humidité
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de liquides
Réparations	Doivent être effectuées par un technicien qualifié
Pièces détachées	Non disponibles pour l'utilisateur, contacter le revendeur
Protection de l'ouïe	Ne pas dépasser 85 dB
Recyclage	Recycler les matériaux d'emballage, déposer l'appareil en fin de vie en point de collecte

FOIRE AUX QUESTIONS - SPJ1000 Skytec

Comment protéger mon ouïe lors de l'utilisation de l'enceinte ?

Veillez à ce que la pression sonore ne dépasse jamais 85 dB. Les enceintes SkyTec peuvent générer une pression acoustique très forte risquant d'endommager l'ouïe.

Puis-je utiliser cette enceinte à l'extérieur ?

L'enceinte est conçue pour une utilisation à l'intérieur. Pour une utilisation à l'extérieur, vous devez prendre des mesures pour empêcher l'humidité de pénétrer dans l'enceinte.

Comment connecter plusieurs enceintes en parallèle ?

Les connecteurs à l'arrière sont branchés en parallèle. Utilisez la formule : Impédance de chaque enceinte / Nombre d'enceintes = Charge de l'amplificateur. Consultez la documentation de votre amplificateur pour connaître l'impédance supportée.

Que faire en cas d'absence de signal de sortie ?

Vérifiez les cordons (rebranchez, testez des cordons neufs, serrez les vis) et l'amplificateur (assurez-vous que le canal reçoit un signal et branchez sur un canal fonctionnel).

Comment éviter d'endommager les haut-parleurs ?

Ne pas surcharger les haut-parleurs, utilisez un amplificateur de bonne qualité, évitez le clipping (surcharge) de l'amplificateur et ne pas appliquer de tension continue.

Puis-je suspendre l'enceinte ?

Oui, sur des supports homologués solides, mais l'installation doit être effectuée par un spécialiste qui connaît les techniques et la réglementation. Pendant l'installation, personne ne doit se trouver en dessous.

Quelle est la charge maximale que je peux empiler dessus ?

Vous pouvez empiler les enceintes jusqu'à une charge de 60 kg.

Que faire si l'enceinte est endommagée ?

Si des pièces internes sont visibles, ne branchez pas l'appareil et ne le mettez pas sous tension. Contactez votre revendeur ou Tronios.

Comment entretenir l'enceinte ?

Nettoyez avec un chiffon sec. Ne posez pas de liquides sur l'enceinte et protégez-la contre l'humidité.

Puis-je réparer l'enceinte moi-même ?

Non, toutes les réparations doivent être effectuées par un technicien qualifié. L'enceinte ne contient pas de pièces remplaçables par l'utilisateur.

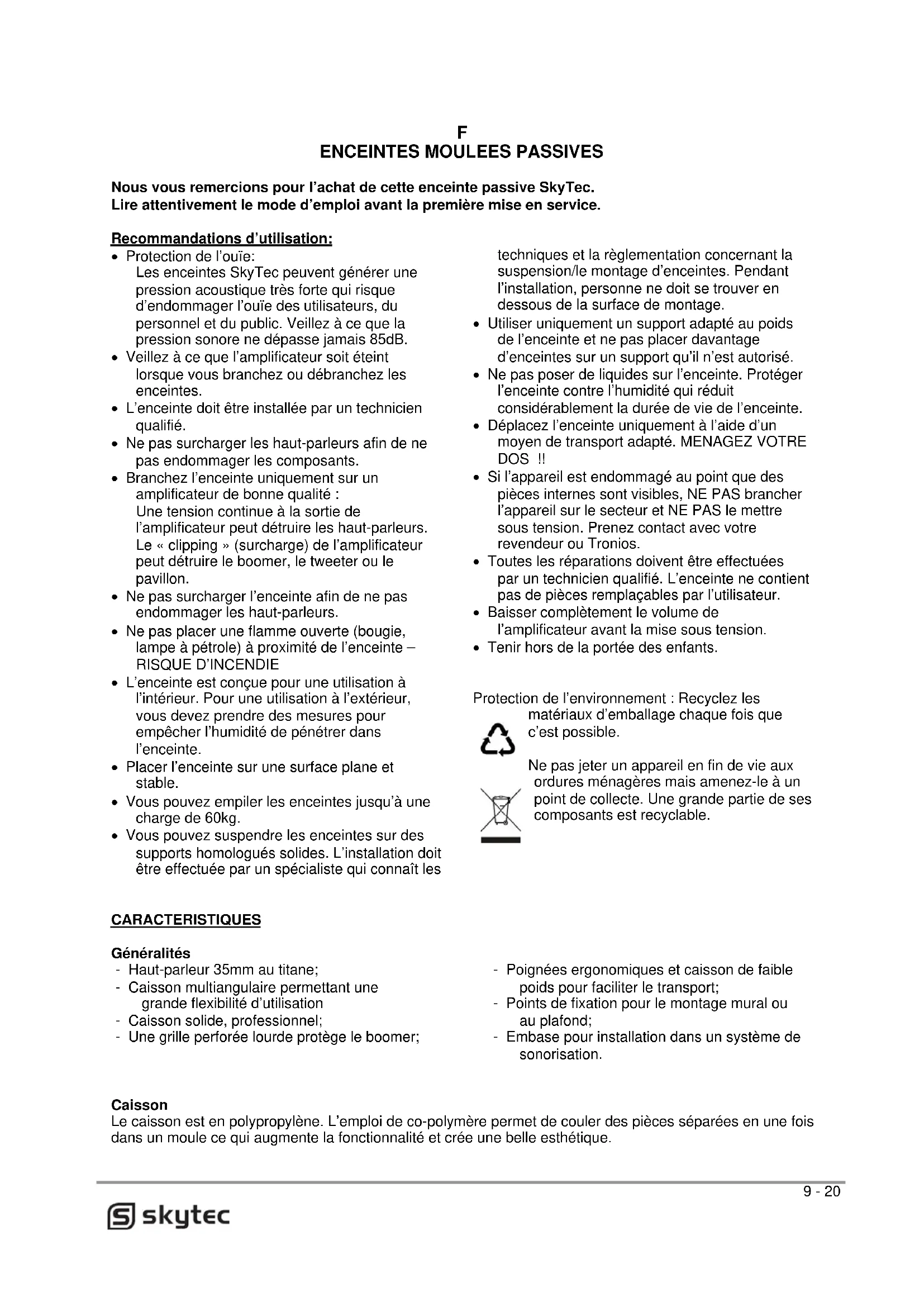

MODE D'EMPLOI SPJ1000 Skytec

Nous vous remercions pour l'achat de cette enceinte passive SkyTec. Lire attentivement le mode d'emploi avant la première mise en service.

Recommendations d'utilisation:

Protection de l'ouie: Les enceintes SkyTec peuvent générer une pression acoustique très forté qui risque d'endommager l'ouie des utilisateurs, du personnel et du public. Veillez à ce que la pression sonore ne dépasse jamais 85dB.
Veillez a ce que I'amplificateur soit etint lorsque vous branchez ou debranchez les enceintes.
- L'enceinte doit être installée par un technicien qualifié.
- Ne pas surcharger les haut-parleurs afin de ne pas endommager les composants.
- Branchez l'enceinte uniquement sur un amplificateur de bonne qualite : Une tension continue a la sortie de l' amplificateur peut detruire les haut-parleurs. Le « clipping » (surcharge) de l' amplificateur peut detruire le boomer, le tweeter ou le pavillon.
- Ne pas surcharger l'enceinte afin de ne pas endommager les haut-parleurs.
- Ne pas placer une flamme ouverte (bougie, lampe à petrole) à proximé de l'enceinte - RISQUE D'INCENDIE
L'enceinte est conque pour une utilisation à l'intérieur. Pour une utilisation à l'extérieur, vous doivent prendre des mesures pour empêcher l'humidité de pénétrer dans l'enceinte.
- Placer l'enceinte sur une surface plane et stable.
- Vous pouvez empiler les enceintes jusqu'à une charge de 60kg .
- Vous pouvez suspendre les enceintes sur des supports homologues solides. L'installation doit être effectuee par un specialiste qui connait les

CHARACTERISTIQUES

Généralités

Haut-parleur 35mm au titane;
- Caisson multiangulaire permettant une grande flexibilité d'utilisation
- Caisson solide, professionnel;
- Une grille perforée lourde protège le boomer;

techniques et la reglementation concernant la suspension/le montage d'enceintes. Pendant l'installation, personne ne doit se couver en dessous de la surface de montage.

Utiliser uniquement un support adapte au poids de l'enceinte et ne pas placer davantage d'enceintes sur un support qu'il n'est autorisé.
- Ne pas poser de liquides sur l'enceinte. Protégé l'enceinte contre l'humidité qui réduit considérablement la durée de vie de l'enceinte.
- Déplacez l'enceinte uniquement à l'aide d'un moyen de transport adaptable. MENAGEZ VOTRE DOS !!
- Si l'appareil est endommagé au point que des pieces internes sont visibles, NE PAS brancher l'appareil sur le secteur et NE PAS leMETRE sous tension. Prenez contact avec votre revendeur ou Tronios.
- Toutes les réparations doivent être effectuées par un technicien qualifié. L'enceinte ne contient pas de pieces replacables par l'utilisateur.
- Baisser complètement le volume de l'amplificateur avant la mise sous tension.
- Tenir hors de la portée des enfants.

Protection de l'environnement : Recyclez les matériaux d'emballage chaque fois que c'est possible.

Ne pas jeter un apparéil en fin de vie aux ordures menagères mais amènEZ-le à un point de collecte. Une grande partie de ses composants est recyclable.

Caisson

Le caisson est en polypropylene. L'emploi de co-polymère permet de couler des pieces séparées en une fois dans un moule ce qui augmente la fonctionnalité et creée une belle esthétique.

CONNEXIONS DE CABLES

Cette série d'enceintes est équipée de fiches haut-parleur à 4 contacts qui se fixent en effectuant une rotation. Vous pouvez également brancher les enceintes en parallele. Afin de réaliser les meilleures performances, nous vous conseillons d'utiliser exclusivement des cables qui ont été conçus spécialement pour ces enceintes. N'utilise pas d'autres types de cables.

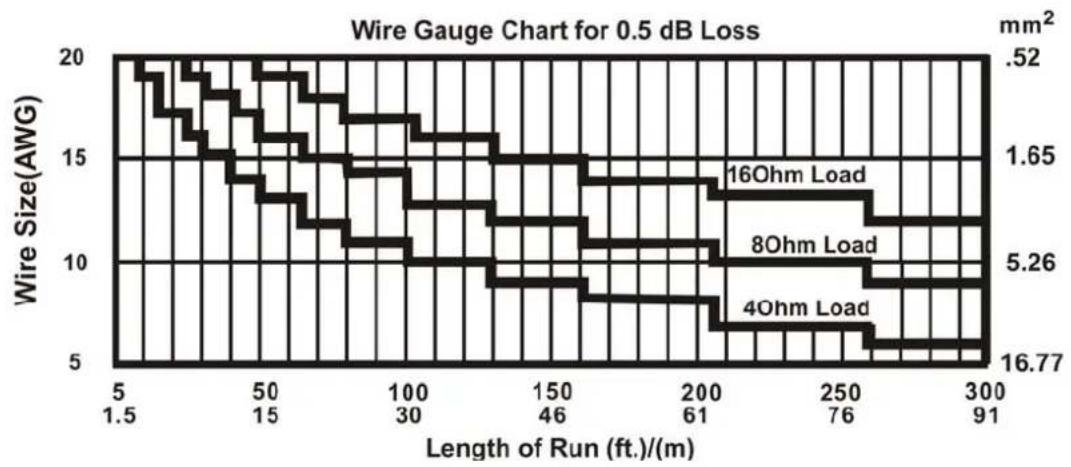

Le bon type de cable est primordial. Un cable trop fin diminue la puissance de votre amplificateur. Un cable représentant un facteur d'attenuation trop bas, elimine les basses fréquences avant même qu'elles poussent atteindre le haut-parleur. Le tableau ci-dessous indique quel type de cable vous devez utiliser par rapport à une impédance et une longueur de cable données.

En utilisant le tableau ci-dessous, vous devez garder à l'esprit que deux cables de 8 ohms connectés en parallele générent une résistance de 4 Ohms (voir « Connexion d'enceintes en parallele »).

Connexion d'enceintes en parallèle

Le branchement de plusieurs enceintes sur un amplificateur peut endommager ce dernier. Afin de calculer l'impédance combinée de plusieurs enceintes identiques branchées en parallele, il faut appliquer la formule suivante:

Impedance de chaque enceinte = Charge de l'amplificateur Nombre d'enceintes branchées en parallèle

Consultez la documentation de votre amplificateur pour savoir qu'elle impedance souteille your amplificateur.

PANNEAU D'ENTRE (Uniquement les modèles 30cm & 38cm)

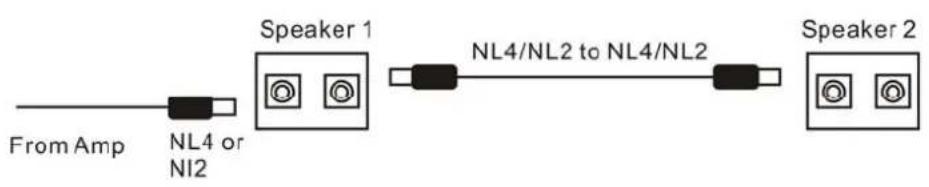

Fonction de « boute »

Les deux connecteurs à l'arrière des enceintes sont branchés en parallèle. Cela signifie que le signal que vous branchez sur l'entrée est appliqué à l'autre connecteur comme un signal de sortie que vous pouvez brancher sur une autre enceinte pour la connecter en parallele.

Diagnostic de défaillance

Nous vous conseillons de vérifier si une enceinte est réellement défectueuse en l'échangeant avec une enceinte dont vous seront sur qu'elle fonctionne correctement. Si vous rencontres le même problème, consultez la liste ci-dessous.

Absence du signal de sortie

Causes probables Action

Cordons Refaites toutes les connexions

Branchez des cordons neufs en etat de fonctionnement

Vérifiez les connexions par soudure

Serrez les vis des fiches banane et des fiches haut-parleur à 4 contacts

Vérifiez l'etat des cordons et connecteurs

Amplificateur

Vérifiez si le canal de votre amplificateur reçoit un signal. La plupart des amplificateurs possèdent un voyant signal à cet effet. Branchez vos enceintes sur un canal en état de fonctionnement.

Signal intermittent

Causes probables Action

Mauvaise connexion

Des haut-parleurs endommages peuvent générer un signal intermittent mais le problème provient plus probablement d'un cable ou d'une fiche. Vérifiez les soudures et tournez les vis des fiches banane et des fiches HP à 4 contacts.

Ronflements, bruits ou ronronnements constants

Causes probables Action

Appareil électriche

Tout bruit constant provient de l'amplificateur, de la table de mixage, du defectieux dans le processeur ou de la source. Vérifiez si votre système est correctement mis à système sono la masse. Vérifiez si un apparéil ou des pieces électriques sont bruyants. Vérifiez si les cables sont blindés.

Mauvaise reproduction des graves

Causes probables Action

Inversion de la polarité

Si deux enceintes sont trop rapprochées et mal branchées, elles peuvent s'éliminer mutuellesment les basses fréquences. Vérifiez les branchements et voirlez à ce que toutes les enceintes soient branchées de la même façon avec des cables identiques.

N'effectuez jamais de réparations vous-memes sous peine d'invalider la garantie. Ne pas modifier l'appareil.

La garantie ne couvre pas les dommages survenus à la suite d'une mauvaise utilisation de l'appareil ou du non-respect des avertissements et consignes contenus dans ce manuel. Trionios décline toute responsabilité pour des accidents et blessures survenus à la suite du non-respect des consignes de sécurité et avertissements contenus dans ce manuel. Ceci s'applique également aux conséquences indirectes qu'elle seront.
