SPJ1000 - Sistema de sonido Skytec - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz pasivo
Marca	Skytec
Modelo	SPJ1000
Altavoz	Driver de compresión de 35 mm de titanio
Material del gabinete	Polipropileno
Rejilla de protección	Rejilla perforada pesada
Tipo de conectores	Conectores de altavoz de 4 contactos
Impedancia nominal	8 Ω (estimado)
Potencia admisible (programa)	200 W (estimado)
Respuesta en frecuencia	70 Hz – 20 kHz (estimado)
Presión acústica máxima recomendada	85 dB
Capacidad de apilamiento	Hasta 60 kg
Instalación en suspensión	Solo por un técnico calificado
Uso	Principalmente interior, exterior con protección contra la humedad
Mantenimiento	Limpiar con un paño seco, no usar líquidos
Reparaciones	Deben ser realizadas por un técnico calificado
Piezas de repuesto	No disponibles para el usuario, contactar al vendedor
Protección auditiva	No superar 85 dB
Reciclaje	Reciclar los materiales de embalaje, depositar el aparato al final de su vida útil en un punto de recogida

Preguntas frecuentes - SPJ1000 Skytec

¿Cómo proteger mi audición al usar el altavoz?

Asegúrese de que la presión sonora nunca supere 85 dB. Los altavoces SkyTec pueden generar una presión acústica muy alta que puede dañar la audición.

¿Puedo usar este altavoz en exteriores?

El altavoz está diseñado para uso en interiores. Para uso en exteriores, debe tomar medidas para evitar que la humedad penetre en el altavoz.

¿Cómo conectar varios altavoces en paralelo?

Los conectores traseros están conectados en paralelo. Use la fórmula: Impedancia de cada altavoz / Número de altavoces = Carga del amplificador. Consulte la documentación de su amplificador para conocer la impedancia admitida.

¿Qué hacer en caso de falta de señal de salida?

Verifique los cables (vuelva a conectar, pruebe cables nuevos, apriete los tornillos) y el amplificador (asegúrese de que el canal recibe una señal y conéctelo a un canal funcional).

¿Cómo evitar dañar los altavoces?

No sobrecargue los altavoces, use un amplificador de buena calidad, evite el clipping (sobrecarga) del amplificador y no aplique voltaje continuo.

¿Puedo suspender el altavoz?

Sí, en soportes homologados sólidos, pero la instalación debe ser realizada por un especialista que conozca las técnicas y la normativa. Durante la instalación, nadie debe estar debajo.

¿Cuál es la carga máxima que puedo apilar encima?

Puede apilar altavoces hasta una carga de 60 kg.

¿Qué hacer si el altavoz está dañado?

Si se ven piezas internas, no conecte el aparato ni lo encienda. Contacte a su vendedor o a Tronios.

¿Cómo mantener el altavoz?

Limpie con un paño seco. No coloque líquidos sobre el altavoz y protéjalo contra la humedad.

¿Puedo reparar el altavoz yo mismo?

No, todas las reparaciones deben ser realizadas por un técnico calificado. El altavoz no contiene piezas reemplazables por el usuario.

MANUAL DE USUARIO SPJ1000 Skytec

Felicidades por la compra de esta caja acústica pasiva.

NSTRUCCIONES DE SEGURIDAD

• Danos auditivos:
  Los altavoces SkyTec genera fácilmente niveles de presión acústica altos (SPL) suficientes para causar daños auditivos permanentes a los artistas, al equipo de producción y al auditorio en general. Debería evitarse la exposión prolongada a SPL superfiores a 85 dB.
• Asegürese de que el amplificador está apagado antes de conectar o desconectar la caja acústica.
• La caja debe instalarse por技术和cqualificados que tengan conocimientos技术和icos.
• No sobrecargar la caja para打架a naran los altavoces.
• Connecte la caja solo a un amplificador de buena calidad:

La corriente continua de la salute del amplificador pueda darar los altavoces. El "Clipping" del amplificador pueda darar al woofer, el tweeteter y la trompeta.

• No sobrecargue los altavoces para evaporar danar los componentes.
• No coloque material combustible (velas, etc.) encima de la caja - PELIGRO DE INCENDIO
• Solo para uso interior. Si la caja se usa en exteriores, deben asegurarse de que no entreu medidad en la caja.
• Asegürese de que la caja se coloca en una superficie estable y solida.
• Las cajas peuvent apilarse, pero no colocar más de 60kg encima.
  Las cajas peuvent colgarse. Use solo material de montaje resistente y homologado. La instalacion debe llevarse a cabo solo por技术和cialicos quan posean

CHARACTERISTICAS

General

• Motor de compresión de 35mm con diafragma de titanio;
• Baffle moldeado en una sola pieza con trompeta de 90^× 60^ de direccionalidad constante;
• Carcasa multi ángulo para una flexibilitad en el manejo;
• Carcasa profesional & resistente en ABS;
• La carcasa y el baffle está moldeacos con material co-polimero resistente y duradero.

Respecto a la carcasa

conocimientos技术和 de montaje de cajas acusticas. Durante el montaje asegurese de que nadie estedebajo del area de montaje.

• Solo utilise soportes que estén diseñados para aguantar el peso de los altavoces. No intente colocar más de un altovoz en un soporte Diseñado para un solo altovoz.
• No coloque liquidos en la caja y protejala de la humedad. La humedad pueda acortar considerablemente el tiempo de vida.
• Solo utilise formas de transporte adecuadas si desea mover la caja - jI VIGILE SU ESPALDA!!
• Si el aparato está dañado hasta el grado de que sus partes internas se han cen visibles, no enchufe el aparato. En este caso, por favor contacte con Tronios.
• Nunca intente reparar el aparato por usted本身就是. No contiene ninguna parte reemplazable por el usuario. Todas las reparaciones debenelligence a cabo por技术和ricamos提供优质.
• Ajuste el volumen del amplificador al少吃 antes de encenderlo.
• Mantenga el aparato fuera del alcance de los niños.

Proteja el medio ambiente. Recycle el material de embalaje siempre que sea possible.

No tire el aparatoestropeadoa un conteditor normal de basura sino Ievelo a un punto de recogida especial. La mayor parte de sus piezas pueda ser

recicladas.

Esta gama de altavoces está preparados para resistir impactos de alta potencia;

• Una rejilla perforada metalica y resistente protege el woofer;
• Asa balanceada con disen orgonomico y carcasa ligera para un transporte fácil ycomfortable;
• Puntos de acoplamente para soportes de pared o de techo;
• Receptáculo integrado de 35mm para poste con roscado fácil y seguro.

La carcasa y el baffle de esta gama de altavoces está hechos de polipropileno co-polimero. El uso del copolimero permite que las bases para soportes, asas, puertos y trompetas de alta Frequencia se moldeen directamente en la caja. No solo le da un aspecto moderno, sino que le reporta mucha funcionalidad.

CONEXIONES

Esta gama de altavoces disponible de connectores de altavoz de 4 pines. Estos connectores está en enganchados en una configuración en paralelo "loop-through" para la connexion de altavoces adiconiales. Para un funciona bajo el optimumo es importante usar correctamente disénados para uso en altavoces. No utilise cables de senal apantallados tipo para guitarra para conectar这些东西 altavoces.

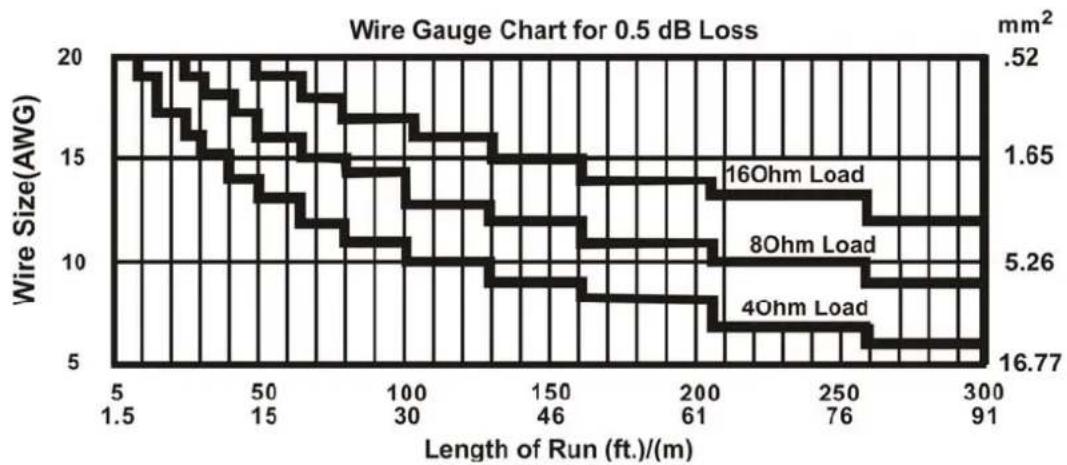

La selección de la medía del cable apropiada es importante para el funciona delsystems. Un cable demasiado sencillo resulta en que se desaproveche la potencia del amplificador bajo a la impedancia en series del cable. Además, pueda haber perdida de bajas Frequencias en el funciona bajo al degrado factor damping. Elsignificanto gráfico muestra la medía minima nécessaria para diversas longitudes de cable y la combinación con la impedancia del altovoz.

Cuando use este gráfico,onga en cuenta que dos altavoces de 8 Ohm puestos en paralelo es lo mesmo que una carga de 4 Ohm (vease "altavoces en buce").

Altavoces en bucle

Conectar demasiados altavoces a un solo canal del amplificador pueda resultar en daños en el amplificador y/o sonorización degradada. Para calcular la impedancia combinada demultiples altavoces identicos puestos en paralelo, por favor utilise la?sigaune formula:

Impedancia de un solo altovoz Carga del amplificador
Numero de altevoces connectados en paralelo

Consulte el manual de sus amplificadores, para saber la impedancia de energia minima recomendada.

PANEL DE ENTRADA

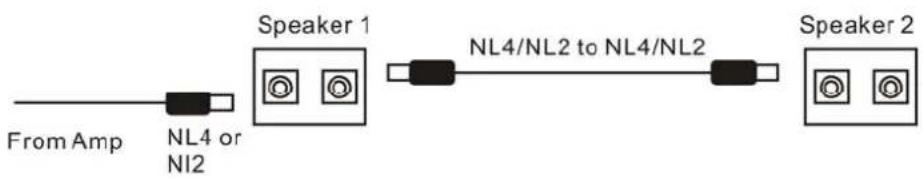

Posibilidad de bucle (solo en versiones 12" & 15")

Los dos jacks en el panel trasero de esta serie de altavoces está conectados en paralelo. Esto significa que sea lo que sea que conecte en cualesera de los dos jacks,可以更好izar el other para conectar elismo aparato a other altavoz.

SOLUTION DE PROBLEMAS

Un método habitual para determinar si un altovo estáestropeado, es sustituirlo por other que se sabe que funciona correctamente. Si el altovo que funciona correctamente presenta las mismas dificultades o problemas que el altovo supuestamenteestropeado, utilise lasuma informacion para tratar de resolver el problema.

No hayitters

Posible causa Acción

Cables de altavoz Resetee todos los conectores

Cambiolos por cables de altovoz buena

Compruebe los+puntos de soldadura

Apriete bien las roscas de los conectores banana o de 4-p

Inspeccione el cable en busca de daños

Inspeccione el cable o los conectores para ver si la malla es demasiado corta

Amplificador Asegúrese de que el amplificador esta siendo alimentado por una sealsal. La mayoría

de amplificadores disponible de un LED indicator "senal de entrada" para indicar la presencia de senal. Conecte el altovoz a un canal del amplíficator que se@sabe que funciona.

Intermitente

Possible causa Acción

Conexiones pobres

Cuando un altovo muestra una salute intermitente, suele estar el problema en una cable/conector de salute. Compruebe la soldadura de sus conectores. Apriete bien la rosca de los conectores banana y los de 4-p.

Ruido constante, zumbido sordo/apagado

Posible causa Acción

Fallo electrónico

Se originaalgun ruido constante en el amplificador, mezclador, procesador de senal, otheras fuentes de senal o en el cableado de nivel de linea. Compruebe y corrija la connexion del systema a mesa como se sugiere. Compruebe las fuentes de ruido o los componentes electronicos. Compruebe la malla de los cables.

Salida de baja Frequencia pobre

Posible causa Acción

Polaridad inapropiada

Cuando dos altavoces muy proxiesmos uno dethers está conectados sin la polaridad correcta, pueda cancelar parcialmente las salidas el uno al othero, especialmente las bajo freuencias. Verifique sus cables de altevoz para asegurar que estan conectados de forma identica. Compruebe los cables de senal de linea balanceados para asegurar de que estan conectadoscorrectamente.

No intente hacer reparaciones por ustedismo. Este invalidaria la garantía. No intente hacer Cambios en el aparato. Esto también invalidaria la garantía. La garantía no es aplicable en caso de accidentes o daños producidos por el uso inapropiado o por no respetar las advertencias contentsas en este manual. Tronios no se hace responsable por daños personales causados por no respetar por no respectar las recomendaciones y advertencias de seguridad. Esto también es aplicable a todos los días de cualquier tipo.

SPECIFICATION

Type:	SPJ800	SPJ1000	SPJ1200	SPJ1500
Power Peak 200W	300W	400W	600W
Power	100W	150W	200W	300W
Freq. range 65Hz	-18kHz	55Hz - 18kHz	40Hz - 18kHz
SPL	1W/1m	92dB	94dB	96dB
SPL	max.	115dB	119dB	122dB
Woofer Size	8" (200mm)	10" (250mm)	12" (300mm)	15" (380mm)
Impedance 8 Ohm
Horn Type	Piezo	High Compression Dynamic Driver
Dimensions	220 x 250 x 390mm	315 x 315 x 490mm	300 x 350 x 580mm	350 x 400 x 700mm
Weight	4.2kg	6.8kg	11.0kg	13.5kg
Supplied	Per Piece
Order Code	178.003	178.009	178.012	178.015

FOR MORE INFO CHECK OUR WEBSITE WWW.TRONIOS.COM
