MODE D'EMPLOI SP Rapid Fire Pardini
Cher amitireur sportif.
Avec nos remerciements, nous vous félicitons d'avoir choisi de tirer avec un pistolet PARDINI.
Cette arme est conçue par un tireur qui possède plusieurs années d'expérience dans la compétition de haut niveau. Elle est réalisée par un personnel spécialisé compétent avec l'outillage le plus moderne et la technologie la plus avancée.
Les essais et la mise au point ont été achèvés avec la collaboration des mêleurs tireurs du monde entier.
Cependant nous sommes à votre disposition pour tous les renseignements les plus appropriés.
Notre meilleure image de marque sera celle de vos succès!
1) Considérez TOUJOURS votre arme comme si elle était chargée.
2) Manipuez et utilisez TOUJOURS suae arme dans des lieux apprises et equipes d'installations conformes aux normes prevues par la loi, et en respectant scrupuleusement la reglementation interieure et les instructions données par la personnes responsable des pas de tir.
3) Assurez you TOUJOURS que la suture de l'arme (si elle existe), soit parfaientement engagée, retirez la et n'introduisez votre doigt dans le pontet seulement qu'au moment du tir en direction de la cible.
4) Manipuez que l'arme TOUJOURS avec la plus grande attention, un manque de vigilance de cette part peut cause des dommages à vous-même ou aux personnes qui vous entourent, voirlez à ne jamais diriger cette arme vers vous ou vers autrempé si elle n'est pas chargée, mais toujours et uniquement en direction de cibles.
5) Evitez TOUJOURS la consommation de boissons alcoolises ou de medicaments avant et pendant une seance de tir, evitez également de fumer.
6) Pendant le tir utilisez TOUJOURS des moyens de protection appropriés pour les yeux et les oreilles.
7) Evitez TOUJOURS de pointer et de tirer sur quelque chose qui ne soit pas une cible dotée d'un pare-balles efficace ain d'eviter des ricochets incontrolables.
8) Lorsque vous cessez de tirer, assurez-vous TOUJOURS que votre arme soit bien déchargée, (mieux vaut le faire deux fois plusôt qu'une fois, comme le font les forces de l'ordre et les militaires).
9) Nettoyez TOUJOURS votre arme après le tir avant de la ranger.
10) Rangez TOUJOURSYOUR arme dans un endroit hors de la portee des enfants et d'autres personnes.
11) Rangez TOUJOURSète arme et vos munitions dans des endroits séparés à l'intérieur d'un coffre-fort ou d'une forte armoire métallique métallique fort (obligation prévue par la loi pour les détenteurs d'armes).
12) Assurez vous TOUJOURS de connaître parfaïement l'arme que vous allez utiliser en lisant attentivement et en complenant parfaïvement, toutes les instructions fournies avec votre arme par le constructeur.
Monocoup pour la discipline à 50m. Ligne de mire et detente micrométriquement régiables. Longueur canon 280mm, rifling 6DX450 mm. Ligne de mire régable de 350 à 420 mm. Poids 1130 g Crosse en noyer. Nouvelle technologie système Pardini.
SYSTEME DE CHARGEMENT FPM
Appuyer avec le pouce sur le point n° 1 et avec l'index relever le levier n° 2 qui s'ouvrira automatique. Positionner la cartouche au centre de la préchambre de charge-ment et refermer la culasse en rabattant la piece n° 2 vers l'avant. Appuyer vers le bas sur le levier n° 3 pour armer le système de détente le FPM est prêt à tirer.
RéGLAGE DE L'ARME
LES FPM PEUVENT ETRE RÉGÉSES AVEC LA DÉTENTE EN DEUX PHASES
VIS N° 4: Permet de recycler ou d'avancer la queue de détente, et de l'orienter vers la droite ou vers la gauche sur un plan horizontal.
VIS N° 5: Permet de déplacer la queue de détente en hauteur et de la pivoter sur un axe vertical.
VIS N° 6: Réglage de l'accrochage, tourner la vis n° 6 dans le sens des aiguilles d'une montre jusqu'àu déclenchement du mécanisme de détente, puis dévisser d'1/4 de tour dans le sens inverse et pour obtenir un départ net et franc.
VIS N° 7: Réglage détente directe: règlice le poids de départ Réglage détente en deux phases: règlice le poids de la seconde phase.
VIS N° 9: En tournant dans le sens inverse des aiguilles d'une montre le coup se déplace à gauche.
En tournant dans le sens des aiguilles d'une montre le coup se déplace a droite.
VIS N° 10: En tournant dans le sens des aiguilles d'une montre le coup se déplace en bas.
En tournant dans le sens inverse des aiguilles d'une montre le coup se déplace en haut.
VIS N° 11: En tournant dans le sens des aiguilles d'une montre on élargit le cran de mire.
En tournant dans le sens inverse des aiguilles d'une montre on diminue l'ouverture du cran de mire.
VIS N° 14: Longueur de la course après le décrochage. Visser pour diminuer.
Attention: en l'absence totale de course libre, le coup ne peut pas partir!
VIS N° 15: Visser pour réduire la longueur de la première phase, jusqu'à l'annuler si souhaiée.
VIS N° 16: Réglage détente en deux phases : règle le poids de la pré course.
RéGLAGE DE LA MIRE
La ligne de mire est reglable de 350 à 420 mm. Le réglage s'effectue en devissant la vis de mainiert du guidon et en coullant celui-ci d'avant an arriere. La ligne de mire est reglable de 350 à 420 mm. Le réglage s'effectue en devissant la vis de mainiert du guidon et en coullant celui-ci d'avant an arriere.
La vis cote droite regle la hauteur. Si le tir est haut, tourner cette vis dans le sens des aiguilles d'une montre et inversement pour un tir bas. La vis cote gauche regle la derive. Si le tir est a gauche tourner cette vis dans le sens des aiguilles d'une montre, et inversement pour un tir a droite. La vis hexagonale placee a gauche dans la plaquette de hausse permit de regler I'ecartement du cran de mire. Il s'elargit en tournant dans le sens des aiguilles d'une montre.(reglable de 2,60 a 4,60 mm.) et diminue en tournant dans l'autre sens
DÉMONTAGE DE LA CULASSE
Ouvrir la culasse (2), retirer l'axe de maintient n° 8 et rabattre le levier d'armement sans le verrouiller (1). Basculer le pistolet vers le bas, armer le mecanisme de détente et tirer. La culasse glissera vers l'avant et vous pourrez l'enlever. Pour remonter la culasse installer la culasse dans son logement, remetre l'axe de maintient n° 8 et le pistolet est pré à fonctionner.
NETTOYAGE ET GRAISSAGE
Nettoer l'intereur du canon avec l'ecouillon en laiton livre avec voe pistolet, puis terminer avc un chiffon sec pour en retirer les eventuels residus. Pour un bon fonctionnement et obtenir un maximum de precision de voe pistolet, il est recommandede maintainir le compensateur parfaitement propre (tous les 200/300 coups).Voir dessins 7-8-9 pour le demontage et nettoyage.Lubrifier la culasse avec une huiile mineral fluide.
FREIE PISTOLEN KALIBER .22 L.R. - MODELL: FPM
TECHNISCHE MERKMALE
Ces armes sont concues pour le tir à 25 m. des disciplines UIT La SP R.F. pour la discipline ISSF pistolet automatique et les SP pour la discipline ISSF "Standard pistol".
HP pour la discipline ISSF: Pistol Sport gros calibre et autres pistolets "center fire" (CISM). Les poignées des trois armes sont interchangeables, taillées dans le meilleur noyer et sans mécanique et l'intérieur afin de facilitier les adaptations personnelles des formes du bois.
Le principe de fonctionnement est semi-automatique à culasse mobile. La culasse est en acler spécial dans les modèle SP et HP, le centre de gravité est avancé et le percateur est flottant. L'alimentation pour 5 coups est assurée par un chargeur mono-carcasse placé létallément sous la culasse.
L'inclinaison particuliere du chargeur et un elevateur basculant permettent une presentation favorable des munitions tout a fait dans l'axe de la chambre.
Le mecanisme de détente est entierement place dans la partie posterieure des pistonlets: directement goupille dans la carcasse sur les SP et les HP.
De nombreux facteurs mettent en evidence le project soignée des pistolets "PARDINI". La position extrémement basse de l'axe du canon et de la ligne de mire, la pente de la crosse adaptée à l'anatomie du poignet, le déplacement linéaire de la culasse dans l'axe du canon, sont quelques caractéristiques significatives des pistolets "PARDINI". Illes sont également dotes de contrepoids dynamiques multifonctionnels (mod. Heinrich Ries), logés à l'intérieur et fournis par la maison PARDINI, qui permette de réduire le recul, d'annuler les vibrations du guidon au cours du tir et de personneliser l'équilibre du pistolet.
PARDINI- SPORTPISTOLEN
Modell SP - SP R.F. - HP
TECHNISCHE MERKMALE
1-Enleverlechargeur.
2- Oter la vis 2.
3- Demonter en même temps les contrepoids, le canon et la cullasse en maintenant l'arme returnee vers le bas.
4- Séparer la culasse du canon.
5-Le remontage s'effectue en sens inverse.
Il est reccommandé d'effectuer le demontage et le remontage en maintainant l'arme orientée vers le bas, en faisant impératifement bien attention au positionnement correct du ressort après avoir pris soin d'enlever le chargeur avant de commencer cette opération. Pour l'intérieur de la chambre et du canon il est recommandé de la faire au plus tard 500 coups, utilisez le nécessaire de nettoyage livre avec votre pistolet, pour le graissage extérieur du canon et de la culasse, une huile minérale fluide qui ne contient pas d'additifs ou de solvants.
Pour le mecanisme de la détente n'utilise aucun type de lubrifiant (huile,GRAISE ou solvant).
Demontez et nettoyez le chargeur environ tous les 5.000 coups.
DESMONTAJE Y MONTAJE DEL ARMA
VIS RG:Position de la queue de détente
VIS CS: Visser pour augmenter la course de la seconde bossette
VIS PS: Incorporee dans la vis CS. Visser pour augmenter le poids de la seconde bossette
VIS PG: Sert à régler de dégré d'engagement de la gachette, visser pour diminuer la course de séparation, dévisser pour l'augmenter. Si la course est trop courte, il faudra alors régler la vis CP afin de permettre à la barrette de séparation de se remettre en place.
VIS PP: Permet le réglage du poids de la première course de la détente.
Dévis ser pour atteindre un poids inférieur à 1Kg, visser pour atteindre un poids supérieur à 1,360Kg.
VIS TS: Trigger-stop: permet de régler la course de la queue de détente après le départ du coup. ATTENTION: En l'absence totale de course libre, le coup ne peut pas partir.
VIS CP: Fonctionne en parallèle avec la vis PG. Visser pour réduire la longueur de la première bossette, jusqu' à l'annulier si souhaite.
ATTENTION: visser à l'excess risque d'empêcher l'armement. De plus, après avoir agi sur cette vis, il est nécessaire de régler à nouveau la vis PG.
EINSTELLEN DES ABZUGS
1: En tournant dans le sens inverse aux aiguilles d'une montre le coup se déplace à gauche.
En tournant dans le sens des aiguilles d'une montre le coup se déplace à droite.
2: En tournant dans le sens des aiguilles d'une montre le coup se déplace en bas.
En tournant dans le sens inverse aux aiguilles d'une montre le coup se déplace en haut.
3: Règle la largeur du cran de mire, il s'élargit en tournant dans le sens des aiguilles d'une montre
Le contrepoids fourni avec le pistolet Pardini, est conçu pour s'adapter à vos exigences.
Après avoir dévisées les vis (5) et avoir enlevé la PLATINE (6), on a accès aux 6 trous autour du canon. Ces trous forment les emplacements pour les POIDS SUPPLEMENTAIRES (1) fournis avec l'arme.
Pour utiliser les POIDS SUPPLEMENTAIRES 17 g chacun/g 34 tungsteno),il est indispensable d'utiliser les ressorts.
On peutmettre dans l'emplacement d'abord le ressort et puis le poids; dans ce cas,le poids supplémentaire constitue un poids additionnel.
On place ensuite d'abord le poids et puis le ressort; on obtient ainsi un contrepoids oscillant durant le recul de la culasse du pistonlet et accroit ainsi la stabilité. La théorie relative a été étudiée et experimentée par HEIRICH RIES et utilisée par Pardini, avec sa gracieuse concession.
En utilisant un nombre inférieur de poids supplémentaires, par rapport aux six fournis, on peut obtaining des équilibrages personnels de l'arme. Il est conseilé d'experimentier les diverses solutions possibles afin d'obtenir la plus avantageuse pour vous.
Sont disponibles également en accessoires, des poids en Tungstène de 34 gchacun.
Insérier le magazine avec le coulasse ouvert
Pour le tir à sec, utilisez toujours et exclusivement notre protège percuteur en plastique livre avec le pistolet.
BETRIEBSANLEITUNG
Les données commun aux trois modles sont: Le materiel: carcasse et cartouche en alliage léger, les autres parties sont en aciers spéciauxle mecanisme de détente direct, le très court temps de détente, l'angle de la poignee, le point de prise de l'arme place seulement peu de millimétres au dessous de l'axe du canon, le point d'équilibrage, très proche de l'axe de la détente.
Attention: pour le nettoyage du canon du K12 n'utilizes pas les patchs (ceux qui sont tiré dans le canon) et ne lubriez pas le système d'absorption de recul. L'absorber doit être complètement sec et propre pour bien fonctionner.
PARDINI-MATCH-LUFTPISTOLEN, KALIBER 4,5 mm - MODELLE K12 / K12JSHORT K12BASIC / K12BASIC J SHORT K12 Kid
TECHNISCHE MERKMALE
Réglages du déclenchement, de la détente et du dispositif de tir à sec (voir schéma):
TS: Trigger-stop, en tournant dans le sens des aiguilles d'une montre, la course de la détente diminue
CP: Pré-course, en tournant dans le sens des aiguilles d'une montre, cette course diminue
PT: Poids de la pre-course, en tournant dans le sens des aiguilles d'une montre, le poids augmente
PA: Poids de l'accrochage, en tournant dans le sens des aiguilles d'une montre, le poids augmente
RG: Reglage de la position de la détente
CA: Course de l'accrochage, la course diminue en tournant dans le
sens des aiguilles d'une montre
MP: Reglage de la compression du ressort de percussion
SS: S) position de tir a sec. F) position de tir Pour le tir a sec, armer la détente et tourner cette vis d'un déclic dans le sense anti-horaire.
1: En tournant dans le sens inverse aux aiguilles d'une montre le coup se déplace à gauche En tournant dans le sens des aiguilles d'une montre le coup se déplace à droite.
2: En tournant dans le sens des aiguilles d'une montre le coup se déplace en bas. En tournant dans le sens inverse aux aiguilles d'une montre le coup se déplace en haut.
3: Règle la largeur du cran de mire, il s'élargit en tournant dans le sens des aiguilles d'une montre
AB: Réglage Absorbeur (Seulement K12)
EINSTELLUNG DES ABZUGS K12 / K12JSHORT K12BASIC / K12BASIC J SHORT K12 Kid
Au besoin, la cartouche peut etre olee et rechargee,meme si elle n'as pas ete utilise completement.
Pour recharger la cartouche vide proceder de cette maniere:
1 Devisser la cartouche du pistonet
2) Visser le raccord de replissage (fourni avec le pistolet) sur la bouteille d'approvisionnement, ou a un compresseur de puissance d'a peu pres 250 bars ou à la pompé manuelle fournie sur demande à la maison Pardini.
3) Visser la cartouche sur le raccord et ouvrir le robinet de la bouteille/com presseur, ou actionner la pompe manuelle.
4) Attende le temps nécessaire (quelles secondes) pour le remplissage. Amencer la pression à 250 bars avec le compresseur ou la pompé manuelle.
5) Fermer le robinet de la bonbonne/compresseur et devisser la cartouche. La cartouche est munie de manometre

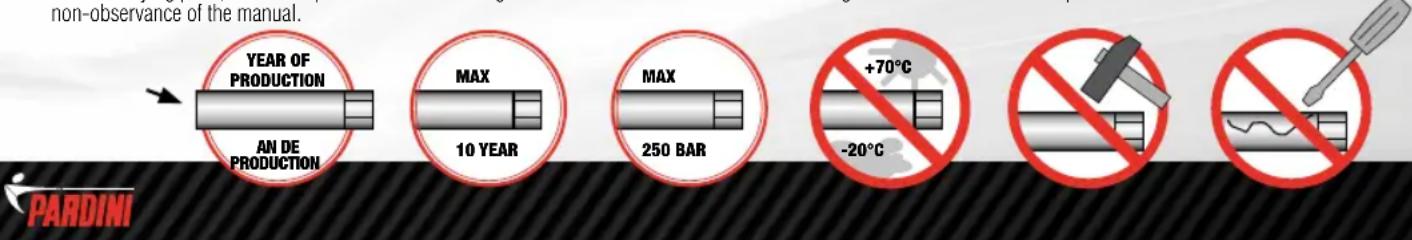

ATTENTION
Lubrifier la partie filetée du raccord avec une goutte d'huile minérale fluide qui ne contient pas d'additifs ou de solvants.
N'tilisez que des cartouches PARDINI.
La durée maximale d'utilisation d'une cartouche a air est de 10 ans.
- Al'issue de cette période de 10 ans, la cartouche d'air ne doit plus etre utilisée et doit etre imperativement videe pour eviter tout risque.
- Le tireur est responsable du bon respect des lois et règlements qui sont mentionnés dans le manuel d'utilisation.
- Nous nous dégageons de toutes responsabilités pour tous dommages résultats de modification de pieces, d'utilisation de pieces qui ne sont pas d'origines Pardini ou du non respect du manuel d'utilisation.
PREBLUFT - MODELLE K12 / K12JSHORT K12BASIC / K12BASIC J SHORT K12K
RéGLAGE DE LA DÉTENTE LSH20 - K10 LSH Réglages du déclenchement, de la détente:
VIS TS:
Trigger-stop, en tournant dans le sens des aiguilles d'une montre, la course de la détente diminue
VIS CP:
Pre-course, en tournant dans le sens des aiguilles d'une montre, cette course diminue.
VIS PT:
Poids de la pre-course, en tournant dans le sens des aiguilles d'une montre, le poids augmente
VIS PA:
Poids de l'accrochage, en tournant dans le sens des aiguilles d'une montre, le poids augmente
VIS RG:
Réglage de la position de la détente
VISCA:
Course de l'accrochage, la course diminue en tournant dans le sens des aiguilles d'une montre
VIS 1:
En tournant dans le sens inverse aux aiguilles d'une montre le coup se déplace à gauche. En tournant dans le sens des aiguilles d'une montre le coup se déplace à droite.
VIS 2:
En tournant dans le sens des aiguilles d'une montre le coup se déplace en bas.
En tournant dans le sens inverse aux aiguilles d'une montre le coup se déplace en haut.
