MODE D'EMPLOI GPR1 Top Pardini

Avec nos remerciements, nous vous félicitons d'avoir choisi de tirer avec un pistolet PARDINI.

Cette arme est conçue par un tireur qui possède plusieurs années d'expérience dans la compétition de haut niveau. Elle est réalisée par un personnel spécialisé compétent avec l'outillage le plus moderne et la technologie la plus avancée.

Les essais et la mise au point ont été achevés avec la collaboration des meilleurs tireurs du monde entier.

Cependant, nous sommes à votre disposition pour tous les renseignements les plus appropriés.

Notre image de marque sera celle de vos succès!

1) Considérez TOUJOURS votre arme comme si elle était chargée. 2) Manipuez et utilisez TOUJOURS suae arme dans des lieux apprises et equipes d'installations conformes aux normes prevues par la loi, et en respectant scrupuleusement la reglementation interieure et les instructions données par la personnes responsable des pas de tir. 3) Assurez you TOUJOURS que la suture de l'arme (si elle existe), soit parfaientement engagée, retirez la et n'introduisez votre doigt dans le pontet seulement qu'au moment du tir en direction de la cible. 4) Manipuez que l'arme TOUJOURS avec la plus grande attention, un manque de vigilance de cette part peut cause des dommages à vous-même ou aux personnes qui vous entourent, voirlez à ne jamais diriger cette arme vers vous ou vers autrempé si elle n'est pas chargée, mais toujours et uniquement en direction de cibles. 5) Evitez TOUJOURS la consommation de boissons alcoolises ou de medicaments avant et pendant une seance de tir, evitez également de fumer. 6) Pendant le tir utilisez TOUJOURS des moyens de protection appropriés pour les yeux et les oreilles. 7) Evitez TOUJOURS de pointer et de tirer sur quelque chose qui ne soit pas une cible dotée d'un pare-balles efficace ain d'eviter des ricochets incontrolables. 8) Lorsque vous cessez de tirer, assurez-vous TOUJOURS que votre arme soit bien déchargée, (mieux vaut le faire deux fois plusôt qu'une fois, comme le font les forces de l'ordre et les militaires). 9) Nettoyez TOUJOURS votre arme après le tir avant de la ranger. 10) Rangez TOUJOURSYOUR arme dans un endroit hors de la portee des enfants et d'autres personnes. 11) Rangez TOUJOURSète arme et vos munitions dans des endroits séparés à l'intérieur d'un coffre-fort ou d'une forte armoire métallique métallique fort (obligation prévue par la loi pour les détenteurs d'armes). 12) Assurez vous TOUJOURS de connaître parfaïement l'arme que vous allez utiliser en lisant attentivement et en complenant parfaïvement, toutes les instructions fournies avec votre arme par le constructeur.

Monocoup pour la discipline à 50m. Ligne de mire et détente micrométriquement réglables. Longueur canon 280mm, rifling 6DX450 mm. Ligne de mire réglable de 350 à 420 mm. Poids 1130 g. Crosse en noyer. Nouvelle technologie système Pardini.

Systeme de chargement FPM

Appuyer avec le pouce sur le point n° 1 et avec l'index relever le levier n° 2 qui s'ouvrira automatiquement. Positionner la cartouche au centre de la préchambre de chargement et refermer la culasse en rabattant la pièce n° 2 vers l'avant. Appuyer vers le bas sur le levier n° 3 pour armer le système de détente. Le FPM est prêt à tirer.

Réglage de l'arme

LES FPM PEUVENT ETRE RÉGÉSES AVEC LA DÉTENTE EN DEUX PHASES VIS N° 4: Permet de recycler ou d'avancer la queue de détente, et de l'orienter vers la droite ou vers la gauche sur un plan horizontal. VIS N° 5: Permet de déplacer la queue de détente en hauteur et de la pivoter sur un axe vertical. VIS N° 6: Réglage de l'accrochage, tourner la vis n° 6 dans le sens des aiguilles d'une montre jusqu'au déclenchement du mécanisme de détente, puis dévisser d'1/4 de tour dans le sens inverse et pour obtenir un départ net et franc. VIS N° 7: Réglage détente directe: règle le poids de départ Réglage détente en deux phases: règle le poids de la seconde phase. VIS N° 9: En tournant dans le sens inverse des aiguilles d'une montre le coup se déplace à gauche. En tournant dans le sens des aiguilles d'une montre le coup se déplace à droite. VIS N° 10: En tournant dans le sens des aiguilles d'une montre le coup se déplace en bas. En tournant dans le sens inverse des aiguilles d'une montre le coup se déplace en haut. VIS N° 11: En tournant dans le sens des aiguilles d'une montre on élargit le cran de mire. En tournant dans le sens inverse des aiguilles d'une montre on diminue l'ouverture du cran de mire. VIS N° 14: Longueur de la course après le décrochage. Visser pour diminuer. Attention: en l'absence totale de course libre, le coup ne peut pas partir! VIS N° 15: Visser pour réduire la longueur de la première phase, jusqu'à l'annuler si souhaitée. VIS N° 16: Réglage détente en deux phases : règle le poids de la pré course.

Réglage de la MIRE

La ligne de mire est réglable de 350 à 420 mm. Le réglage s'effectue en dévissant la vis de maintien du guidon et en coulant celui-ci d'avant en arrière. La ligne de mire est réglable de 350 à 420 mm. Le réglage s'effectue en dévissant la vis de maintien du guidon et en coulant celui-ci d'avant en arrière.

La vis côte droite règle la hauteur. Si le tir est haut, tourner cette vis dans le sens des aiguilles d'une montre et inversement pour un tir bas. La vis côte gauche règle la dérive. Si le tir est à gauche, tourner cette vis dans le sens des aiguilles d'une montre, et inversement pour un tir à droite. La vis hexagonale placée à gauche dans la plaquette de hausse permet de régler l'écartement du cran de mire. Il s'élargit en tournant dans le sens des aiguilles d'une montre. (régulable de 2,60 à 4,60 mm.) et diminue en tournant dans l'autre sens.

Démontage de la culasse

Ouvrir la culasse (2), retirer l'axe de maintien n° 8 et rabattre le levier d'armement sans le verrouiller (1). Basculer le pistolet vers le bas, armer le mécanisme de détente et tirer. La culasse glissera vers l'avant et vous pourrez l'enlever. Pour remonter la culasse installer la culasse dans son logement, remettre l'axe de maintien n° 8 et le pistolet est prêt à fonctionner.

Nettoyage et graissage

Nettoyer l'intérieur du canon avec l'écouillon en laiton livré avec votre pistolet, puis terminer avec un chiffon sec pour en retirer les éventuels résidus. Pour un bon fonctionnement et obtenir un maximum de précision de votre pistolet, il est recommandé de maintenir le compensateur parfaitement propre (tous les 200/300 coups). Voir dessins 7-8-9 pour le démontage et nettoyage. Lubrifier la culasse avec une huile minérale fluide.

Ces armes sont conçues pour le tir à 25 m. des disciplines UIT, la SP R. F. pour la discipline ISSF pistolet automatique et les SP pour la discipline ISSF "Standard pistol".

HP pour la discipline ISSF: Pistol Sport gros calibre et autres pistolets "center fire" (CISM). Les poignées des trois armes sont interchangeables, taillées dans le meilleur noyer et sans mécanique à l'intérieur afin de faciliter les adaptations personnelles des formes du bois.

Le principe de fonctionnement est semi-automatique à culasse mobile. La culasse est en acier spécial dans les modèles SP et HP, le centre de gravité est avancé et le percuteur est flottant. L'alimentation pour 5 coups est assurée par un chargeur mono-carcasse placé latéralement sous la culasse.

L'inclinaison particulière du chargeur et un élévateur basculant permettent une présentation favorable des munitions tout à fait dans l'axe de la chambre. Le mécanisme de détente est entièrement placé dans la partie postérieure des pistolets : directement goupillé dans la carcasse sur les SP et les HP.

De nombreux facteurs mettent en évidence le projet soigné des pistolets "PARDINI". La position extrêmement basse de l'axe du canon et de la ligne de mire, la pente de la crosse adaptée à l'anatomie du poignet, le déplacement linéaire de la culasse dans l'axe du canon, sont quelques caractéristiques significatives des pistolets "PARDINI". Ils sont également dotés de contrepoids dynamiques multifonctionnels (mod. Heinrich Ries), logés à l'intérieur et fournis par la maison PARDINI, qui permettent de réduire le recul, d'annuler les vibrations du guidon au cours du tir et de personnaliser l'équilibre du pistolet.

1- Enlever le chargeur. 2- Oter la vis 2. 3- Démonter en même temps les contrepoids, le canon et la culasse en maintenant l'arme retournée vers le bas. 4- Séparer la culasse du canon. 5- Le remontage s'effectue en sens inverse.

Il est recommandé d'effectuer le démontage et le remontage en maintenant l'arme orientée vers le bas, en faisant impérativement bien attention au positionnement correct du ressort après avoir pris soin d'enlever le chargeur avant de commencer cette opération. Pour l'intérieur de la chambre et du canon il est recommandé de la faire au plus tard 500 coups, utilisez le nécessaire de nettoyage livré avec votre pistolet, pour le graissage extérieur du canon et de la culasse, une huile minérale fluide qui ne contient pas d'additifs ou de solvants.

Pour le mécanisme de la détente n'utilisez aucun type de lubrifiant (huile, GRAISE ou solvant).

Démontez et nettoyez le chargeur environ tous les 5.000 coups.

VIS RG: Position de la queue de détente

VIS CS: Visser pour augmenter la course de la seconde bossette

VIS PS: Incorporeée dans la vis CS. Visser pour augmenter le poids de la seconde bossette

VIS PG: Sert à régler le degré d'engagement de la gachette, visser pour diminuer la course de séparation, dévisser pour l'augmenter. Si la course est trop courte, il faudra alors régler la vis CP afin de permettre à la barrette de séparation de se remettre en place.

VIS PP: Permet le réglage du poids de la première course de la détente. Dévisser pour atteindre un poids inférieur à 1Kg, visser pour atteindre un poids supérieur à 1,360Kg.

VIS TS: Trigger-stop: permet de régler la course de la queue de détente après le départ du coup. ATTENTION: En l'absence totale de course libre, le coup ne peut pas partir.

VIS CP: Fonctionne en parallèle avec la vis PG. Visser pour réduire la longueur de la première bossette, jusqu'à l'annulaire si souhaité. ATTENTION: visser à l'excès risque d'empêcher l'armement. De plus, après avoir agi sur cette vis, il est nécessaire de régler à nouveau la vis PG.

1: En tournant dans le sens inverse aux aiguilles d'une montre, le coup se déplace à gauche. En tournant dans le sens des aiguilles d'une montre, le coup se déplace à droite. 2: En tournant dans le sens des aiguilles d'une montre, le coup se déplace en bas. En tournant dans le sens inverse aux aiguilles d'une montre, le coup se déplace en haut. 3: Règle la largeur du cran de mire, il s'élargit en tournant dans le sens des aiguilles d'une montre.

Le contrepoids fourni avec le pistolet Pardini est conçu pour s'adapter à vos exigences.

Après avoir dévissé les vis (5) et avoir enlevé la PLATINE (6), on a accès aux 6 trous autour du canon. Ces trous forment les emplacements pour les POIDS SUPPLEMENTAIRES (1) fournis avec l'arme.

Pour utiliser les POIDS SUPPLEMENTAIRES 17 g chacun/g 34 tungsten), il est indispensable d'utiliser les ressorts.

On peut mettre dans l'emplacement d'abord le ressort et puis le poids; dans ce cas, le poids supplémentaire constitue un poids additionnel.

On place ensuite d'abord le poids et puis le ressort; on obtient ainsi un contrepoids oscillant durant le recul de la culasse du pistonlet et accroît ainsi la stabilité. La théorie relative a été étudiée et expérimentée par HEIRICH RIES et utilisée par Pardini, avec sa gracieuse concession.

En utilisant un nombre inférieur de poids supplémentaires, par rapport aux six fournis, on peut obtenir des équilibrages personnels de l'arme. Il est conseillé d'expérimenter les diverses solutions possibles afin d'obtenir la plus avantageuse pour vous.

Sont disponibles également en accessoires, des poids en Tungstène de 34 gachun.

Insérer le magazine avec le coulissant ouvert

Pour le tir à sec, utilisez toujours et exclusivement notre protège-percuteur en plastique livré avec le pistolet.

Les données communes aux trois modèles sont : Le matériel : carcasse et cartouche en alliage léger, les autres parties sont en aciers spéciaux. Le mécanisme de détente direct, le très court temps de détente, l'angle de la poignée, le point de prise de l'arme placé seulement peu de millimètres au-dessous de l'axe du canon, le point d'équilibrage, très proche de l'axe de la détente.

Attention: pour le nettoyage du canon du K12 n'utilisez pas les patchs (ceux qui sont tirés dans le canon) et ne lubrifiez pas le système d'absorption de recul. L'absorbeur doit être complètement sec et propre pour bien fonctionner.

Réglages du déclenchement, de la détente et du dispositif de tir à sec (voir schéma):

TS: Trigger-stop, en tournant dans le sens des aiguilles d'une montre, la course de la détente diminue CP: Pré-course, en tournant dans le sens des aiguilles d'une montre, cette course diminue PT: Poids de la pré-course, en tournant dans le sens des aiguilles d'une montre, le poids augmente PA: Poids de l'accrochage, en tournant dans le sens des aiguilles d'une montre, le poids augmente RG: Réglement de la position de la détente CA: Course de l'accrochage, la course diminue en tournant dans le

sens des aiguilles d'une montre

MP: Réglement de la compression du ressort de percussion

S: Position de tir à sec. F: Position de tir Pour le tir à sec, armer la détente et tourner cette vis d'un déclic dans le sens anti-horaire.

1: En tournant dans le sens inverse aux aiguilles d'une montre, le coup se déplace à gauche. En tournant dans le sens des aiguilles d'une montre, le coup se déplace à droite. 2: En tournant dans le sens des aiguilles d'une montre, le coup se déplace en bas. En tournant dans le sens inverse aux aiguilles d'une montre, le coup se déplace en haut. 3: Règle la largeur du cran de mire, il s'élargit en tournant dans le sens des aiguilles d'une montre. AB: Réglage Absorbeur (Seulement K12)

Au besoin, la cartouche peut être ôtée et rechargée, même si elle n'a pas été utilisée complètement.

Pour recharger la cartouche vide procéder de cette manière :

1. Dévisser la cartouche du pistonet 2) Visser le raccord de remplissage (fourni avec le pistolet) sur la bouteille d’approvisionnement, ou à un compresseur de puissance d’à peu près 250 bars ou à la pompe manuelle fournie sur demande à la maison Pardini. 3) Visser la cartouche sur le raccord et ouvrir le robinet de la bouteille/compresseur, ou actionner la pompe manuelle. 4) Attendre le temps nécessaire (quelques secondes) pour le remplissage. Augmenter la pression à 250 bars avec le compresseur ou la pompe manuelle. 5) Fermer le robinet de la bonbonne/compresseur et dévisser la cartouche. La cartouche est munie de manomètre

Lubrifier la partie filetée du raccord avec une goutte d'huile minérale fluide qui ne contient pas d'additifs ou de solvants.

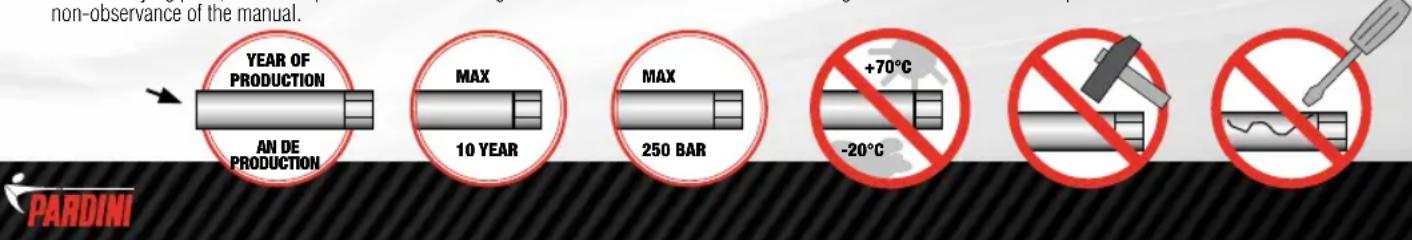

N'utilisez que des cartouches PARDINI. La durée maximale d'utilisation d'une cartouche d'air est de 10 ans. - À l'issue de cette période de 10 ans, la cartouche d'air ne doit plus être utilisée et doit être impérativement vidée pour éviter tout risque. - Le tireur est responsable du bon respect des lois et règlements qui sont mentionnés dans le manuel d'utilisation. - Nous nous dégageons de toutes responsabilités pour tous dommages résultant de modification de pièces, d'utilisation de pièces qui ne sont pas d'origine Pardini ou du non-respect du manuel d'utilisation.

Réglage de la détente LSH20 - K10 LSH réglages du déclenchement, de la détente:

VIS TS:

Trigger-stop, en tournant dans le sens des aiguilles d'une montre, la course de la détente diminue.

VIS CP:

Préchauffage, en tournant dans le sens des aiguilles d'une montre, cette course diminue

VIS PT:

Poids de la pré-course, en tournant dans le sens des aiguilles d'une montre, le poids augmente

VIS PA:

Poids de l'accrochage, en tournant dans le sens des aiguilles d'une montre, le poids augmente.

VIS RG:

Réglage de la position de la détente

VIS CA:

Course de l'accrochage, la course diminue en tournant dans le sens des aiguilles d'une montre.

VIS 1:

En tournant dans le sens inverse des aiguilles d'une montre le coup se déplace à gauche. En tournant dans le sens des aiguilles d'une montre le coup se déplace à droite.

VIS 2:

En tournant dans le sens des aiguilles d'une montre le coup se déplace en bas.

En tournant dans le sens inverse des aiguilles d'une montre le coup se déplace en haut.
