MHF05X - Interphone HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine de rue pour interphone, 1 logement à code, opaque
Référence	MHF05X
Marque	Hager
Alimentation	Via le coffret technique : pile lithium 2x3,6 V/17 Ah (MPU01X) + batterie lithium-ion 3,6 V/700 mAh, ou alimentation 12-24 V AC ou 12-30 V DC, ou panneau solaire 12 V/8 W
Fonctions principales	Interphone, commande de gâche, portail, portillon, automatisme de porte de garage, éclairage, accès par badges et codes, communication inter-combinés, écoute, mode silence, personnalisation des noms
Indice de protection (platine de rue)	IP54 / IK08
Température de fonctionnement (platine de rue)	-20 °C à +70 °C
Technologie radio	868-870 MHz, 25 mW max, portée jusqu'à 400 m en champ libre
Nombre de badges maximum	16
Nombre de codes d'accès maximum	16 (4 à 6 chiffres)
Nombre de postes intérieurs maximum	4 par touche d'appel
Câblage entre platine et coffret	4 fils
Entretien et nettoyage	Nettoyer à l'eau savonneuse avec un chiffon doux. Ne pas utiliser d'alcool ni d'acétone.
Sécurité	Boîtier extérieur en polycarbonate, commande de motorisation TBT sécurisée, entrées/sorties TBTS
Pièces détachées et réparabilité	Piles (MPU01X), batterie (MTU01X), supports, coffrets techniques ; consultez le manuel pour les références
Informations générales	Compatible avec les références SC900AX, SC901AX, SC902AX, SC906AX, SC100AX, SC101AX, SC200AX, MHF01X à MHF06X

FOIRE AUX QUESTIONS - MHF05X HAGER

Que faire en cas de conversation hachée dans le combiné ?

Cela peut se produire en limite de réception radio. Rapprochez-vous du coffret technique. Si la limite est dépassée, la communication est coupée.

Pourquoi y a-t-il des perturbations (larsen, grésillements) dans le combiné ?

Les perturbations apparaissent lorsque le combiné est trop proche d'un autre combiné ou du coffret technique. Éloignez les différents éléments à plus de 3 mètres les uns des autres.

La qualité de réception varie lorsque je me déplace avec le combiné. Pourquoi ?

La portée radio en champ libre est d'environ 400 m, mais elle diminue à l'intérieur selon les matériaux : béton et parpaing réduisent de 10 à 30 %, placo et bois de 10 à 30 %, béton armé de 50 à 70 %, métal et bardage de 70 à 90 %.

Que faire si l'affichage du combiné disparaît ?

Remettez le combiné en charge sur sa base. Une fois la charge effectuée, vous devrez reprogrammer l'heure via le menu COMBINE/REGLAGES/HEURE.

Que faire si le combiné n'émet pas de bip lorsqu'il est reposé sur la base ?

Vérifiez la présence du secteur ou le bon état de la pile de la base. Si la base est alimentée, le combiné doit émettre 3 bips lorsqu'il est correctement posé.

Comment nettoyer mon interphone ?

Nettoyez les produits à l'eau savonneuse à l'aide d'un chiffon doux. N'utilisez ni alcool, ni acétone.

Lors d'un essai de communication, le combiné ne sonne pas. Que faire ?

Rapprochez-vous du coffret technique et vérifiez que le combiné n'est pas en mode silence (icône représentant une cloche barrée affichée). Si c'est le cas, appuyez longuement sur la touche pour le désactiver.

Que signifie l'icône de visiteur manqué sur l'afficheur ?

Un visiteur s'est présenté à la platine de rue pendant votre absence. Pour effacer l'icône, appuyez sur n'importe quelle touche du combiné.

Comment programmer un badge d'accès ?

Placez-vous à côté de la platine de rue avec le combiné. Accédez au menu ACCES/BADGES/AJOUTER, appuyez sur OK, puis passez le badge devant l'étiquette nom de la platine. Le badge est enregistré. Vous pouvez le nommer via le menu NOMMER.

Comment régler l'heure sur le combiné ?

Ouvrez le clapet du combiné, allez dans le menu COMBINE/REGLAGES/HEURE. Réglez les chiffres avec les touches, passez au chiffre suivant avec OK. Confirmez avec OK une fois l'heure programmée.

MODE D'EMPLOI MHF05X HAGER

Cette notice décrit l'utilisation des références suivantes :

SC900AX Kit Interphone 1 logement 1 bouton lithium / lithium

SC901AX Kit Interphone 1 logement à code secteur / secteur

SC902AX Kit Interphone 1 logement 1 bouton lithium / secteur

SC906AX Kit Interphone 1 logement 1 bouton piles / secteur

SC100AX Poste interieur + support + bloc secteur EU

SC101AX Poste interieur + support recharge à pile

SC200AX Cof fret technique secteur

MHF01X Platine de rue 2 logements translucide

MHF02X Platine de rue 2 logements à code translucide

MHF03X Platine de rue 1 logement opaque

MHF04X Platine de rue 2 logements opaque

MHF05X Platine de rue 1 logement code opaque

MHF06X Platine de rue 2 logements code opaque

Avant-propos

L'interphone vous permet d'accueiller et de filtrer les visiteurs, d'effectuer une écoute sur chaque accès et de communiquer avec un autre combiné.

Vous pouze de plus commander a distance :

• une ou plusieurs gâches électriques,
• un ou plusieurs automatismes de portail,
• un ou plusieurs automatismes de porte de garage,
• un ou plusieurs éclairages.

A tout moment, vous pouvez visualiser l'etat de ces accès ou de ces éclairages sur l'afficheur du combiné.

Vouss pouvez compléter cet interphone avec un ou plusieurs postes intérieurs supplémentaires (4 maximum par touche d'appe).

Traitement des apparéils électriques et Electroniques en fin de vie (Applicable dans les pays de l'Union Européenne et autres pays européens disposant d'un système de collecte). Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et Electroniques. En vous assurant que ce produit est bien mis au

rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives pour l'environnement et la santé humaine.

Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez vous adresser à votre municipalité, déchetterie ou au magasin où vous avez acheté le produit.

Sommaire

1. Présentation des touches et de l'afficheur du combiné 4

1.1 Description du combiné 4
1.2 Description de I'afficheur 5
1.3 Afficheur du combiné en veille 6

1. Répondre à l'emploi d'un visiteur 6

2.1 Utilisation du combiné en mode main libre (combiné sur la base) 7
2.2 Utilisation du combiné en mode décroché (combiné hors de la base) 7

1. Mentre le combiné en mode silence 8

2. La fonction écoute 8

3. La fondion communication inter combinés 9

4. Commander l'accès gâche 10

6.1 En communication 10
6.2 Hors communication 11

1. Commander l'acces portail 13

7.1 En communication 13
7.2 Hors communication 14

1. Commander l'accès portillon 16

8.1 En communication 16
8.2 Hors communication 17

1. Commander un automatisme de porte de garage 19

2. Commander un éclairage 20

3. Modifier les options de fonctionnement désemble de rue 21

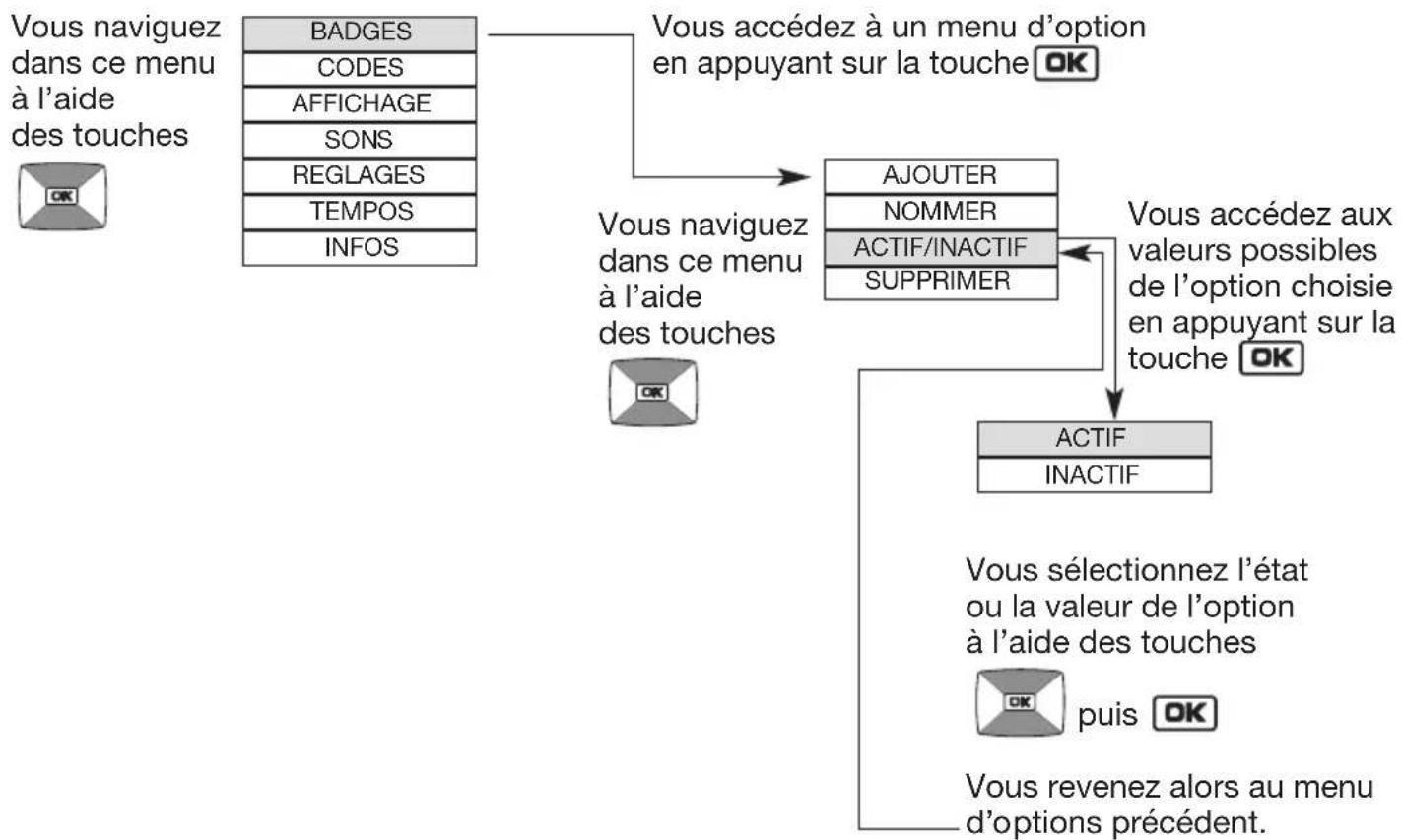

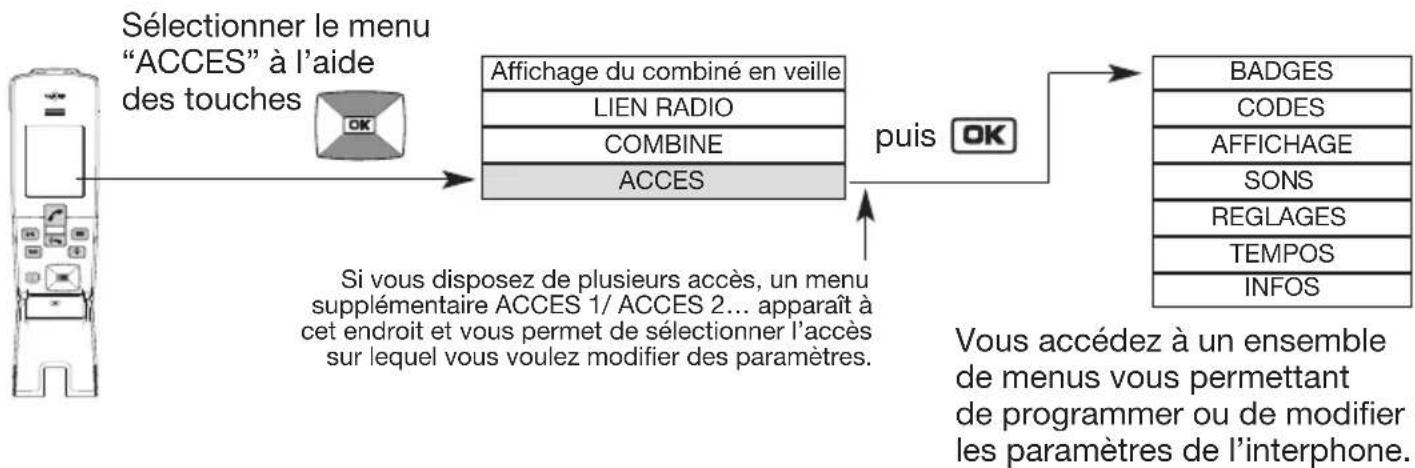

11.1 Principe de navigation dans les menus 21

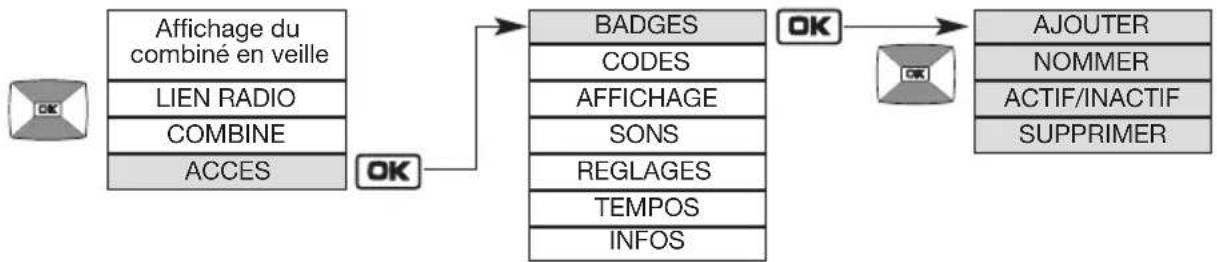

11.2 Modification des options des badges 22
11.3 Modification des options des codes acces 24

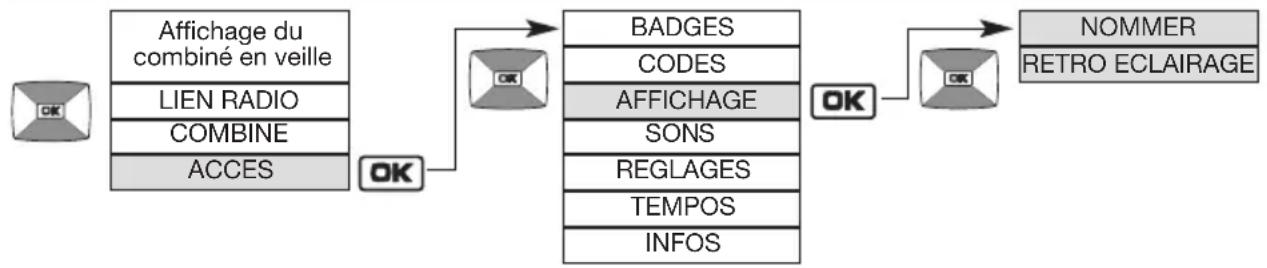

11.4 Modification des options d'affichage 26

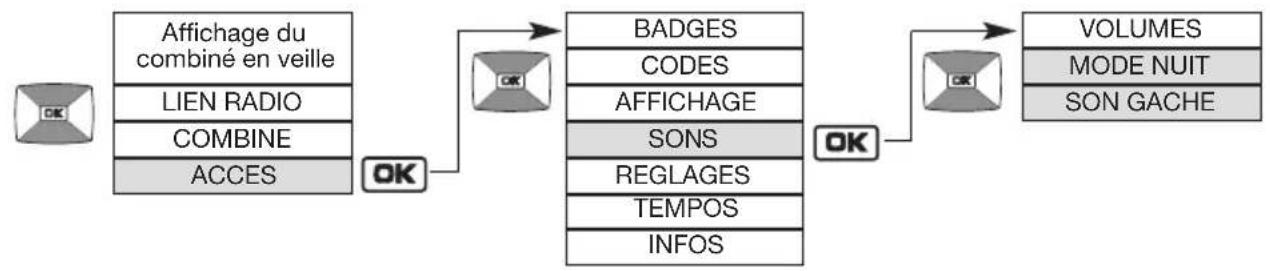

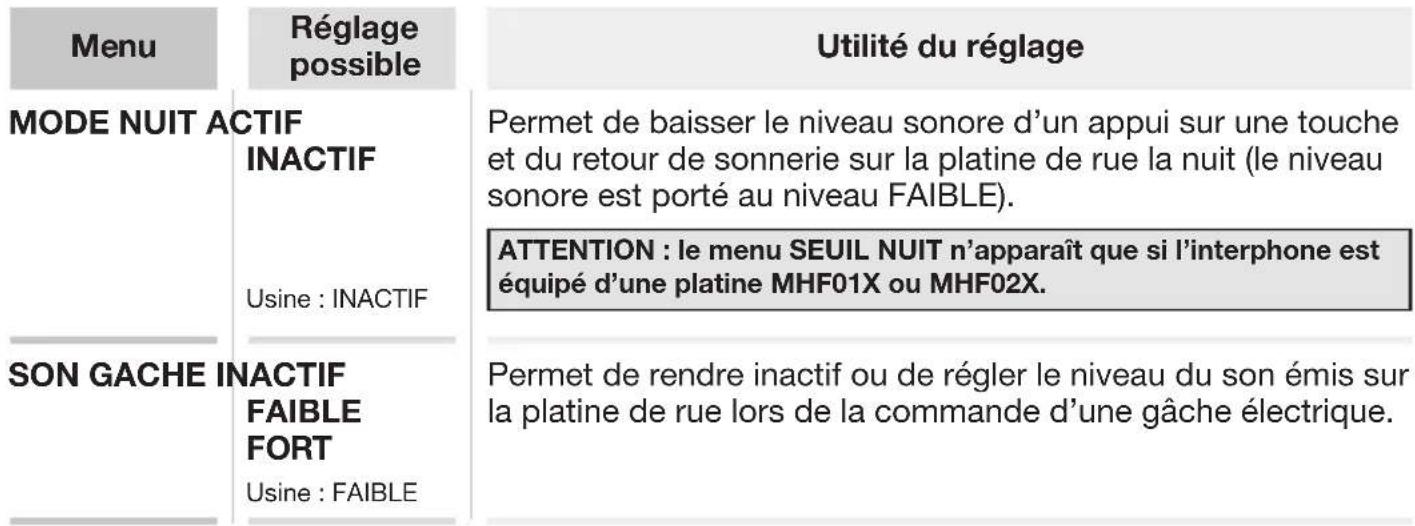

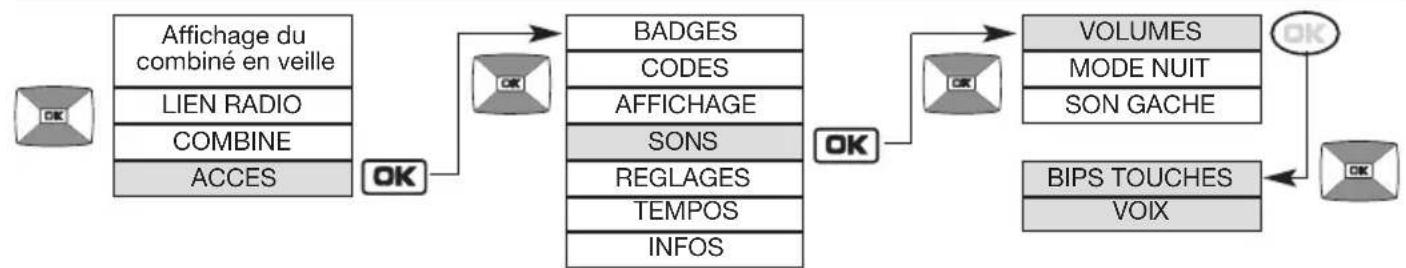

11.5 Modification des options sonores 27

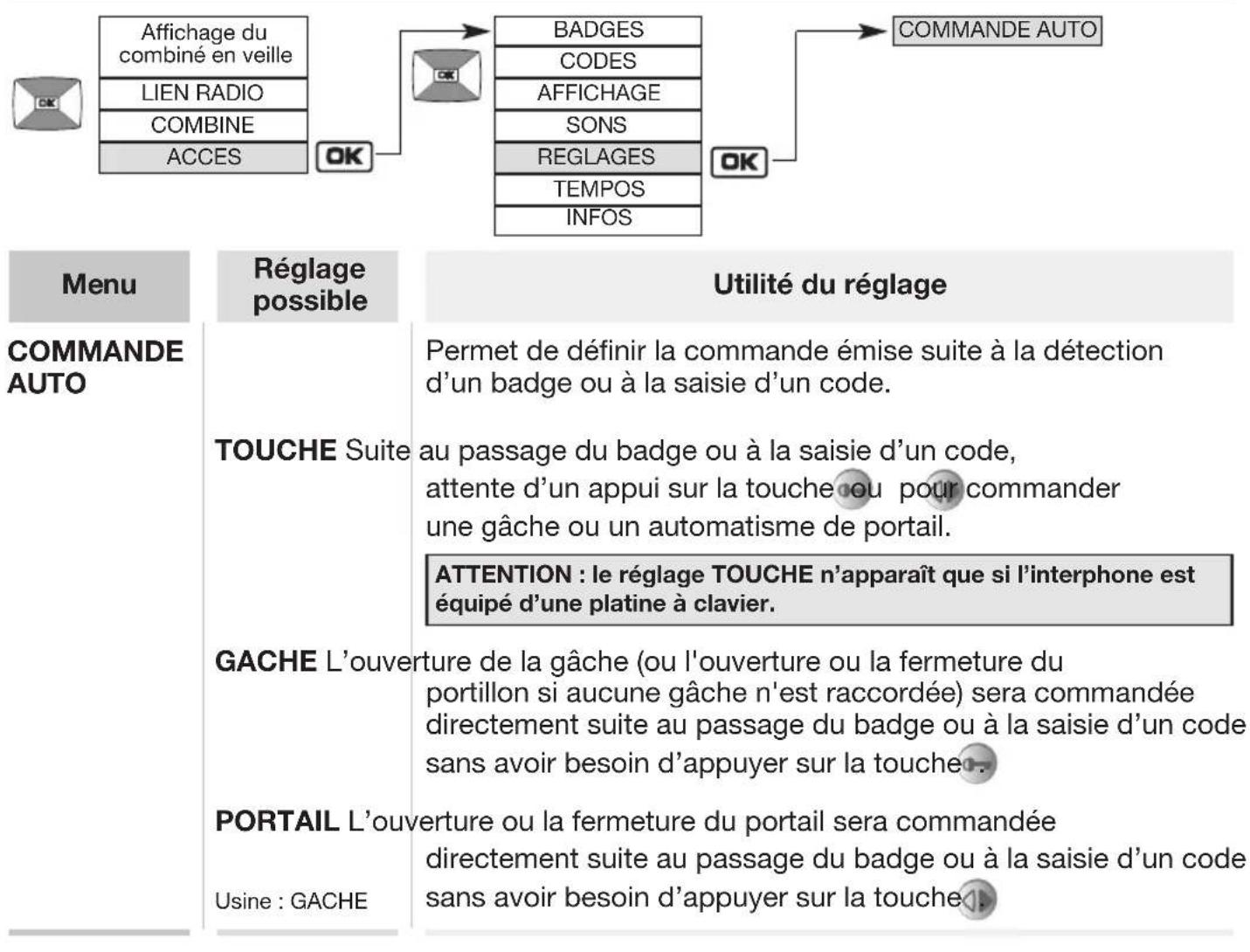

11.6 Modification des options de commande 28

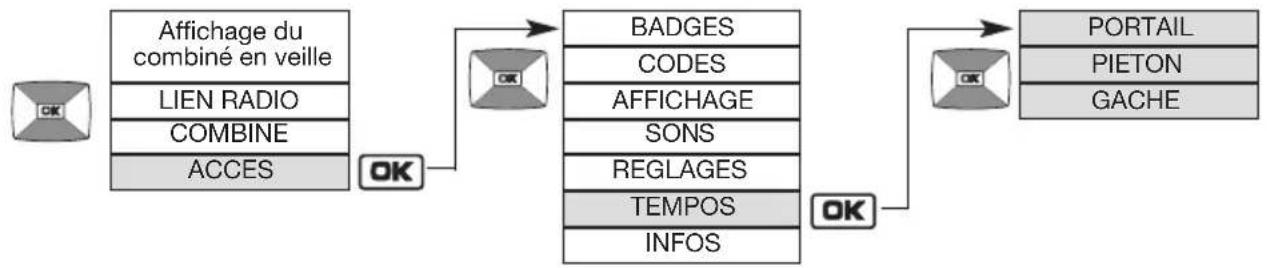

11.7 Modification des options d'ouverture 29

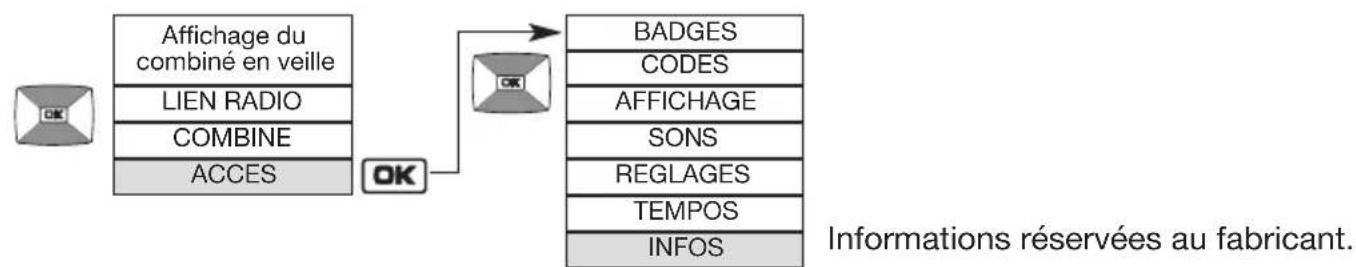

11.8 Informations 29

1. Modifier les options de fonctionnement du combiné 30

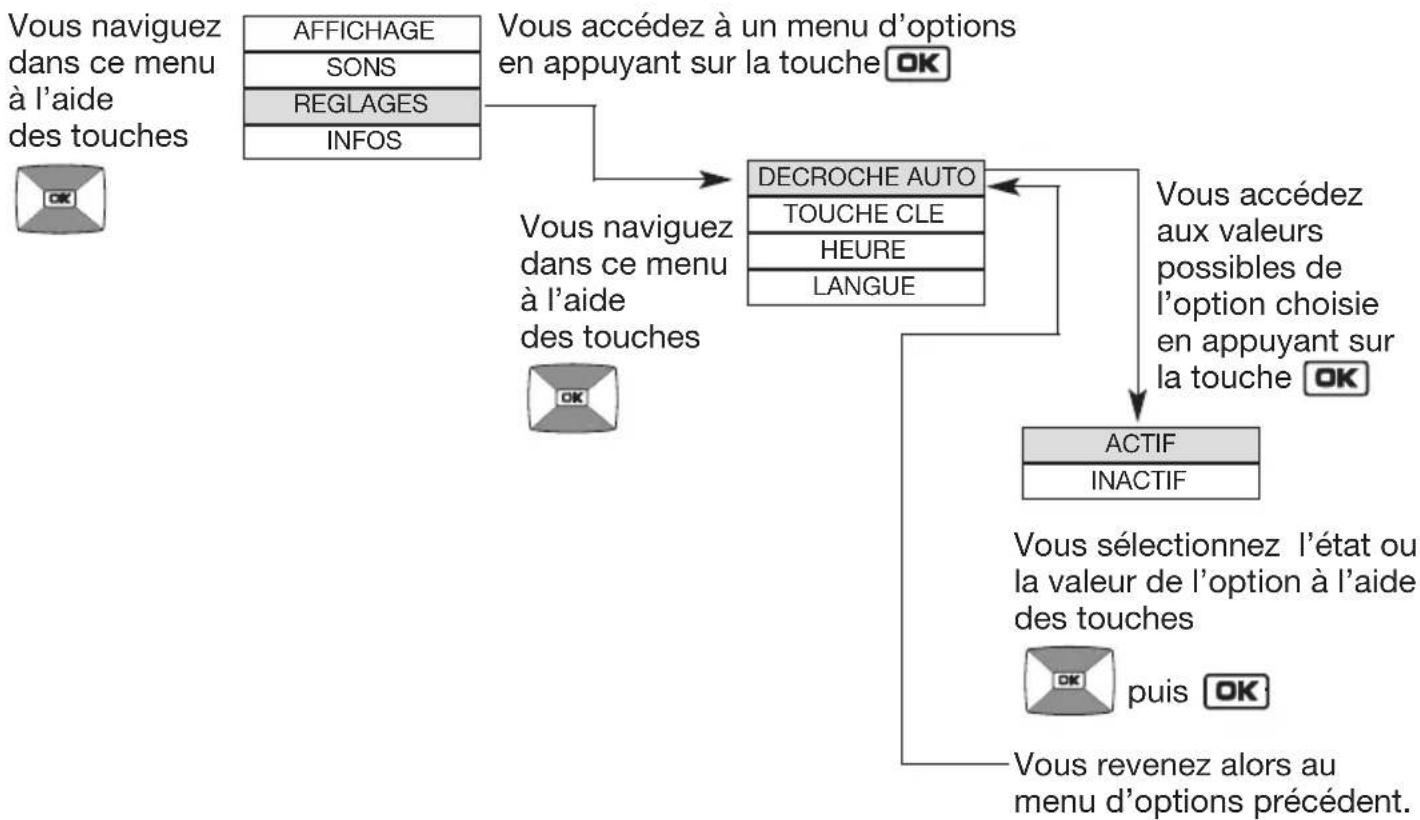

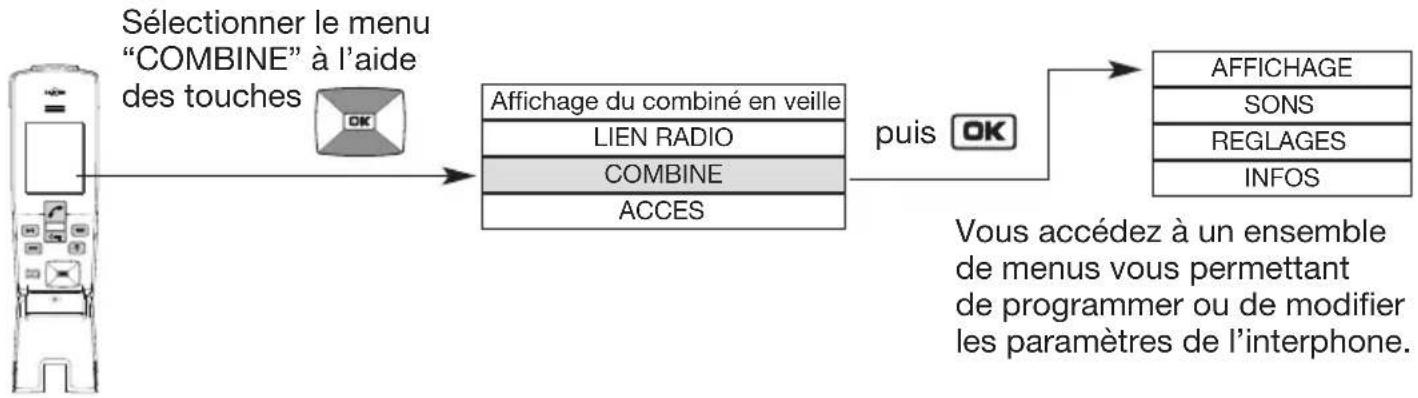

12.1 Principe de navigation dans les menus 30

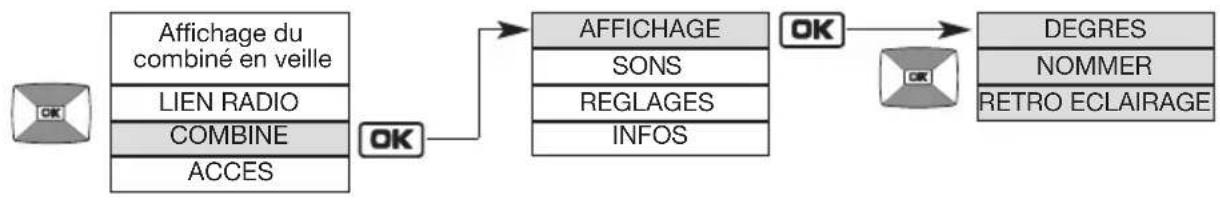

12.2 Modification des options d'affichage 31

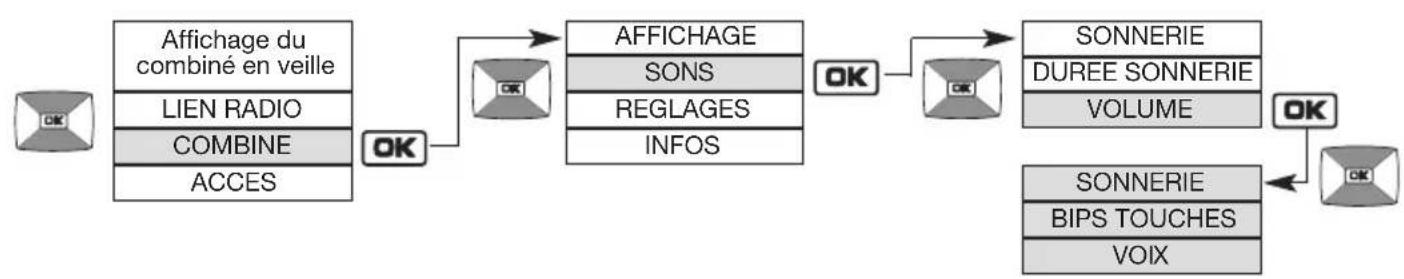

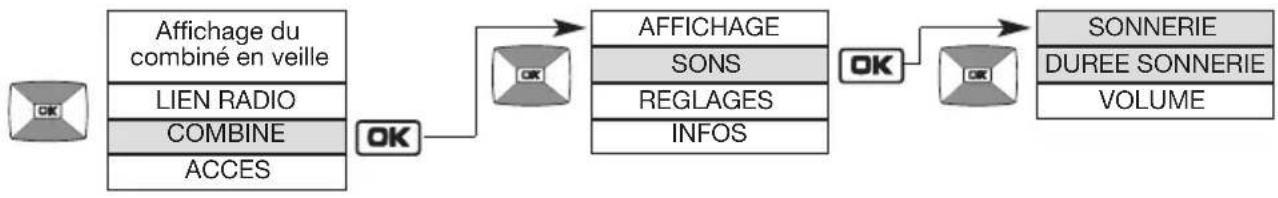

12.3 Modification des options sonores 32

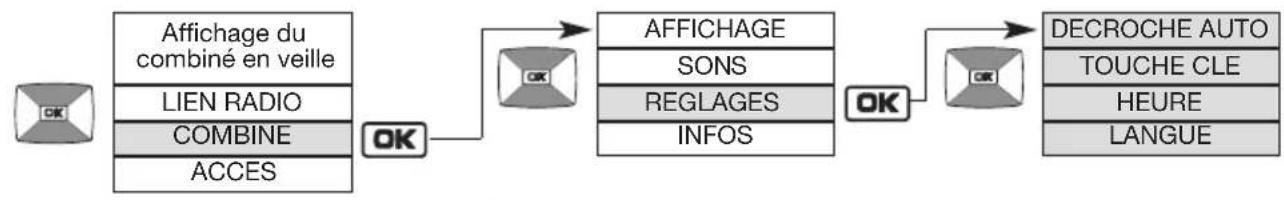

12.4 Modification des options d'utilisation 33
12.5 Informations 34

1. Signalisation des anomalies 34
2. Questions - Responses 35
3. Caracteristiques techniques 36

1. Présentation des touches et de l'afficheur du combiné

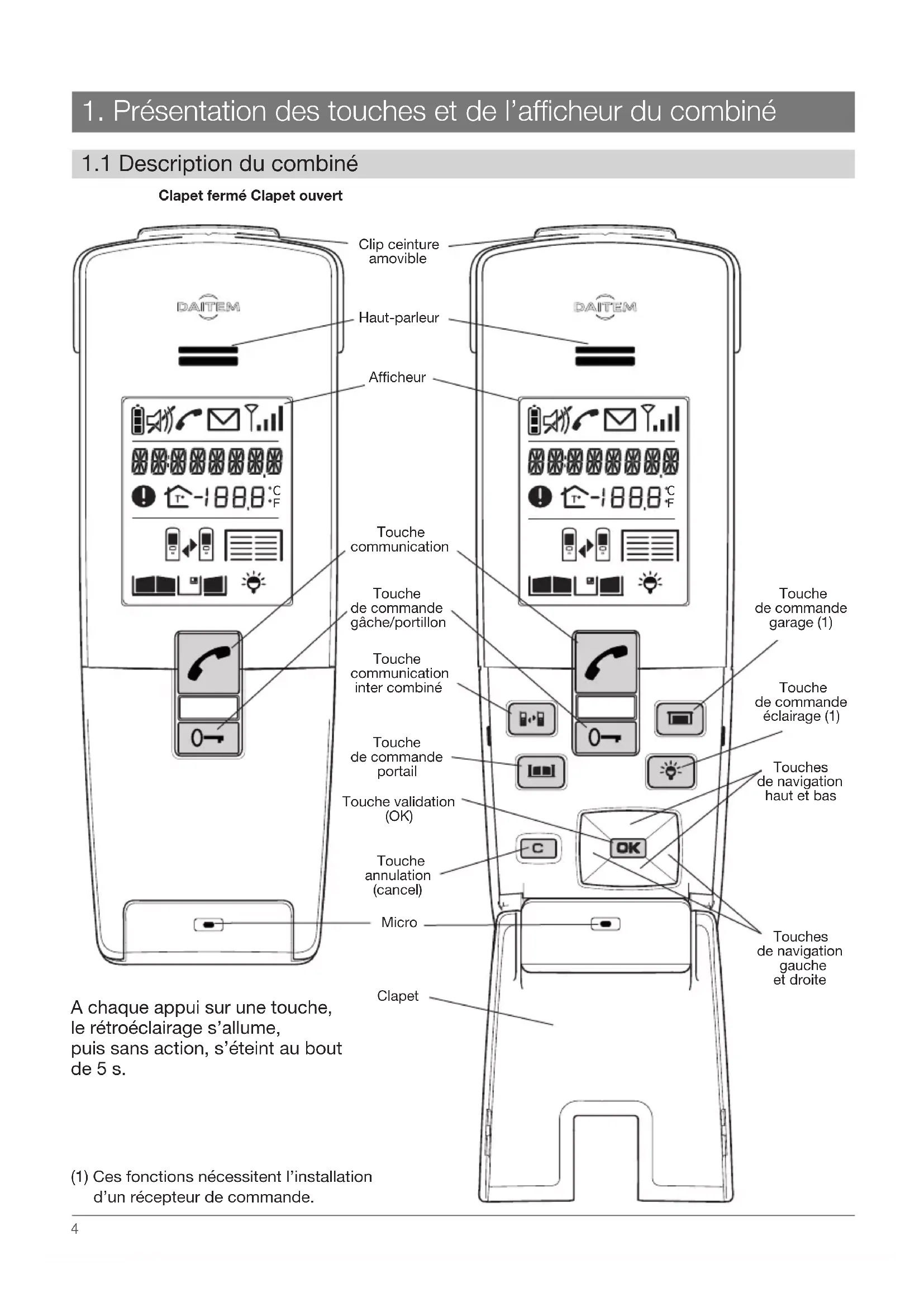

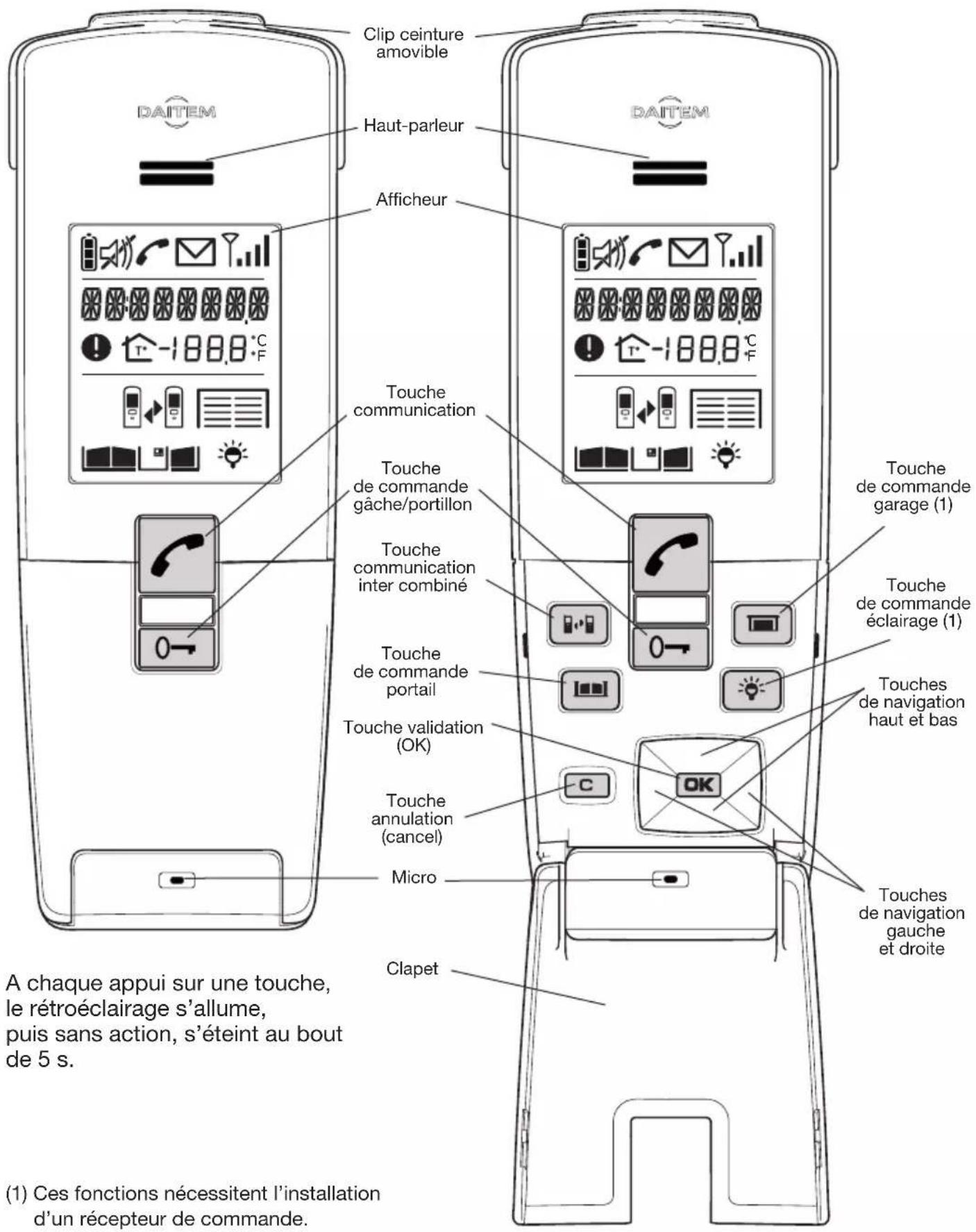

1.1 Description du combiné

Clapet fermé Clapet ouvert

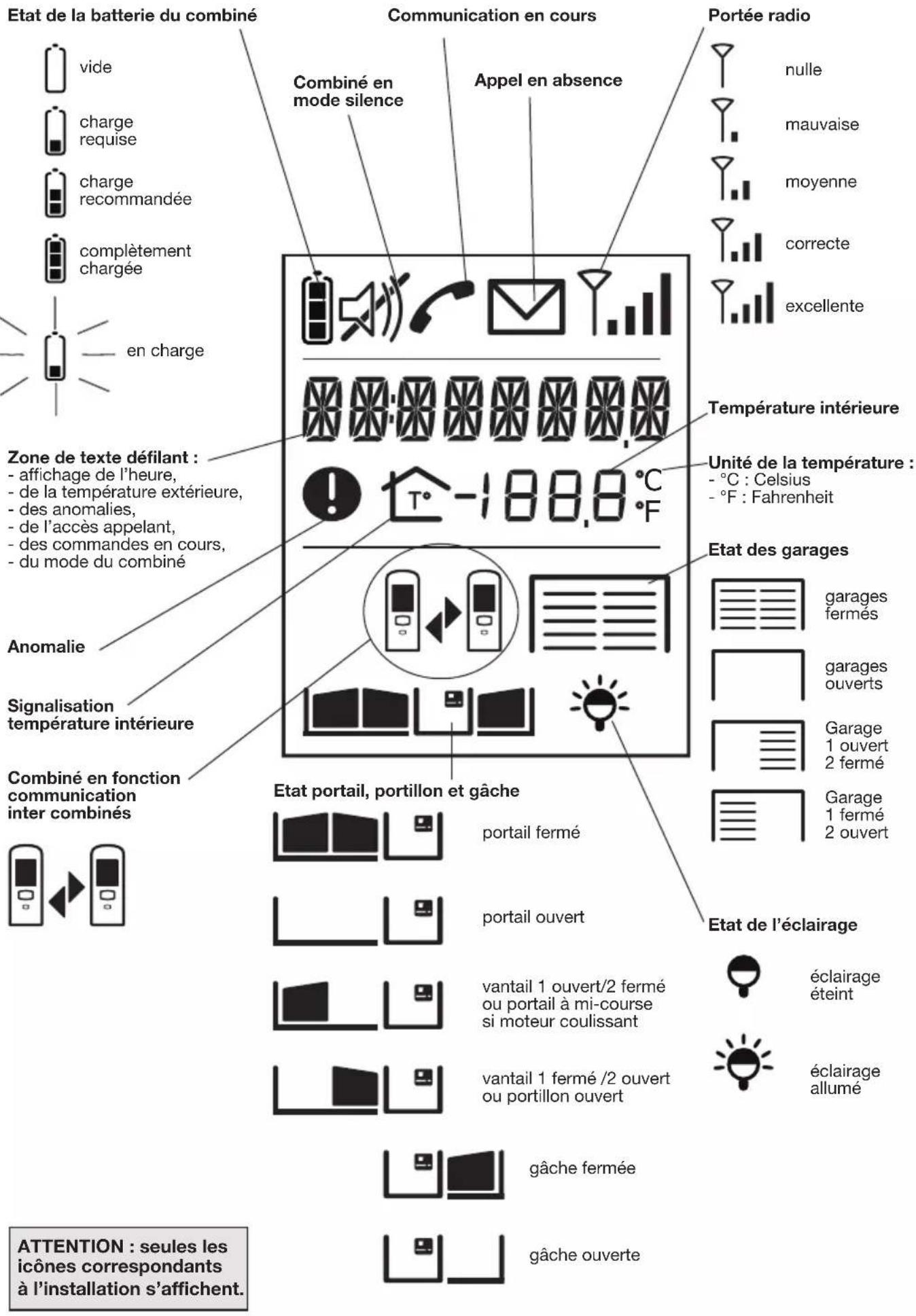

1.2 Description de l'afficheur

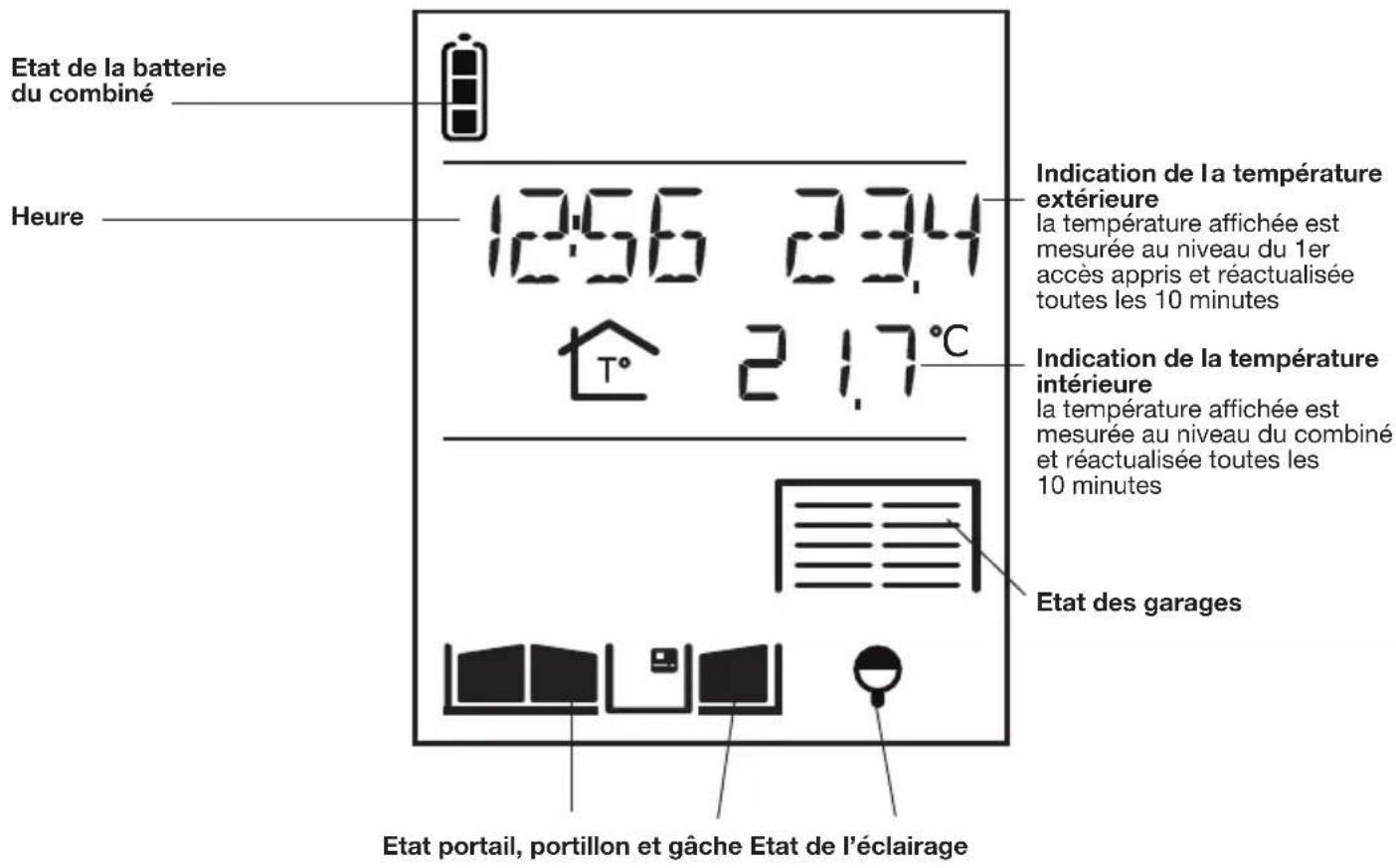

1.3 Afficheur du combiné en veille

ATTENTION : lors des différents essais que vous allez réaliser, si les combinés ou les coffrets techniques sont trop proches, des perturbations (larsen, grésillements...) peuvent apparaitre. Eloigner les différents éléments à plus de 3 mètres les uns des autres.

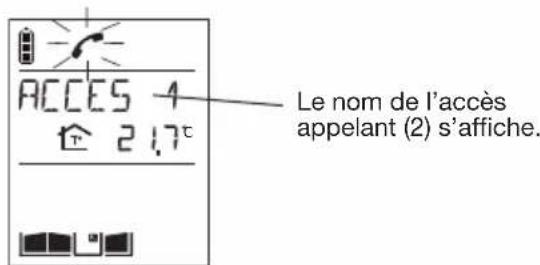

2. Répondre à l'expérience d'un visiteur

Le combinéonne (1) (sauf s'il est en mode silence), le rétro éclairage clignote.

(1) Sans reponse, le combinéonnependant 20 s (valeur d'usine) puis s'arrête. La durée de sonnerie est régiable (cf.:Programmer les options de fonctionnement du combiné).Si le combiné est posé sur sa base, la sonnerie est au niveau sonore programme (cf.: Modifier les options de fonctionnement du combiné), si le combiné est hors base, le niveau sonore est progressif (du niveau 1 au niveau sonore programme).
(2) Les noms des accès sont personnalisables (cf.: Modifier les options de fonctionnement de l'interphone).

2.1 Utilisation du combiné en mode main libre (combiné sur la base)

1. Appuyer sur la touche

1. Vous pouvez dialoguer.

2. A la fin de la communication, appuyer sur la touche

Sans action, la communication se coupe automatiquement au bout de 3 minutes.

Vous pouvez à tout instant passer à l'utilisation "décroché" en retardant le combiné de la base.

2.2 Utilisation du combiné en mode décroché (combiné hors de la base)

1. Si le combiné se trouve sur la base, le décrocher :

2. si le mode décroché automatique est activé, la communication s'établit, -sinon, appuyer sur la touche

Si le combiné est déjà hors de la base appuyer sur la touche.

1. Vous pouvez dialoguer et en ouvrant le clapet, régler le volume de la communication audio à l'aide des touches

1. A la fin de la communication, appuyer sur la touche

et/ou raccrocher le combiné sur la base (le combiné émet 3 bips s'il est correctement posé).

Sans action, la communication se coupe automatiquement au bout de 3 minutes.

3. Mettre le combiné en mode silence

Il est possible demettre le combiné en mode silence à l'aide de la touche. Le combiné est alors silencieux pendant 12 h ou jusqu'au rétablissement de la sonnerie.

1. Appuyer plus de 5 secondes sur la touche

jusqu'à l' apparition de l'icone.

1. Pour rétablit la sonnerie, appuyer plus de 5 secondes sur la touche jusqu'à la disparition de l'icone

4. La fonction écoute

Il est possible d'effectuer une écoute sur les platines de rue des différents accès à l'aide de la touche.

1. Appuyer brievement sur la touche
2. Si vous dispose de plus de 2 accès,** selectionner l'accès sur lequel vous VOULEZ effectuer l'écoute à l'aide des touches

puis OK

Si vous disposez d'un accès

L'écoute commence, vous entendez ce qui se passé sur la platine de rue sélectionnée, les personnes représentes devant cette-ci peuvent également vous entendre.

1. Appuyer à nouveau sur la touche pourmettre fin à l'écoute.

5. La fonction communication inter combinés

Il est possible d'effectuer une communication avec un autre combiné à l'aide de la touche.

Combé appelant

1. Decrocher le combiné (s'il se trouve sur la base), ouvrir le clapet et appuyer brievement sur la touche

2. Si vous dispose de plus de 2 combinés, selectionner le combiné à appeler à l'aide des touches

puis OK

Si vous dispose de 2 combinés, la fonction communication inter combinés commence.

1. Vous pouvez dialoguer et régler le volume de la communication audio à l'aide des touches

1. A la fin de la communication, appuyer sur la touche et/ou raccrocher le combiné sur la base.

Combine appelé

Le combiné donne, (sauf si il est en mode silence), le rétro éclairage clignote. Si le combiné se trouve sur la base, le décrocher, sinon, appuyer sur la touche

Vous pouvez dialoguer et en ouvrant le clapet, régler le volume de la communication audio à l'aide des touches

A la fin de la communication, appuyer sur la touche et/ou raccrocher le combiné sur la base.

ATTENTION: si un appel est génére d'une platine de rue, pendant une communication inter combinés, la platine de rue sonne occupée.

(1) Le nom du combiné est personnalisable (cf.: Modifier les options de fonctionnement du combiné).

6. Commander l'accès gâche

L'installation comprend une gache ou une gache et un portail.

6.1 En communication

Vous etes par exemple en communication avec I'acces 1.

1. Appuyer sur la touche

1. La gâche de l'accès appelant est déverrouillée dans les 5 s.
   A la fin de la communication, l'icone de l'état de la gâche est mis à jour (si un contact de position est raccordé).

(1) L'accès gâche peut être commandé par la touche (q) menu COMBINE/REGLAGES/TOUCHE CLE).

6.2.1 depuis la platine de rue à clavier

Action sur la platine de rue	Affichage d'etat sur le combiné (1)	Etat de l'accès gâche
1. Présenter le badge devant l'étiquette nom.
Ou composer le code d'accès (2)
2. Appuyer sur la touche (3).	Fermé
3. La gâche est déverrouillée dans les 5 secondes.	Ouvert

(1) Si un contact de position est raccordé.
(2) En cas d'erreur, taper sur puis recomposer le code d'accès.
(3) Uniquement la platine à clavier. Si le paramètre COMMANDE AUTO (CF: menu ACCES/REGLAGES/COMMANDER AUTO) est sur GACHE, la gache est commandee des la presentation du badge devant la platine ou la composition du code d'acces. Il est inutile d'appuyer ensuite sur la touche

6.2.2 depuis le combiné

Action sur le combiné	Affichage d'état sur le combiné (1)	Etat de l'accès gâche
1. Appuyer brèvement sur la touche	1256 234 217°	Fermé
2. Si vous disposez de plusieurs accès gâche, décrocher le combiné (s'il se trouve sur la base), ouvrir le clapet et selectionner l'accès à commander à l'aide des touches	ACCES 1 217°	Fermé
	ACCES 1 217°	En cours de commande
Si vous disposez d'un seul accès gâche, la commande d'ouverture est envoyée directement
3. La gâche est déverrouillée dans les 5 secondes.	1256 234 217°	Ouvert

(1) Si un contact de position est raccordé.
(2) L'accès gâche peut être commandé par la touche (d'atm) menu COMBINE/REGLAGES/TOUCHE CLE).

7. Commander l'accès portail

L'installation comprend un portail et une gâche.

7.1 En communication

Vous etes par exemple en communication avec I'acces 1.

1. Appuyer sur la touche

1. Le portail de l'accès appelant est activé dans les 5 secondes.
   A la fin de la communication, l'icone de l'état du portail est mis à jour (si un contact de position est raccordé).

(1) L'accès portail peut être commandé par la touche menu COMBINE/REGLAGES/TOUCHE CLE).

7.2.1 depuis la platine de rue à clavier

Action sur la platine de rue	Affichage d'etat sur le combiné (1)	Etat de l'accès portail
1. Présenter le badge devant l'étiquette nom.
Ou composer le code d'accès (2)
2. Appuyer sur la touche (3).		Fermé
3. Le portail est activé dans les 5 secondes.		Ouvert

(1) Si un contact de position est raccordé.
(2) En cas d'erreur, taper sur puis recomposer le code d'accès.
(3) Uniquement pour la platine a clavier. Si le parametre COMMANDE AUTO (CF:menu ACCES/REGLAGES/COMMANDE AUTO) est sur PORTAIL,le portail est commandee des la presentation du badge devant la platine ou la composition du code d'accès. Il est inutile d'appuyer ensuite sur la touche

7.2.2 depuis le combiné

Action sur le combiné	Affichage d'état sur le combiné (1)	Etat de l'accès portail
1. Décrocher le combiné (s'il se trouve sur la base), ouvrir le clapet et appuyer brièvement sur la touche (2).	1256 234 企 217°	Fermé
2. Si vous disposez de plusieurs accès portail, sélectionner l'accès à commander à l'aide des touches (puis OK)	ACCES 1 企 217°	Fermé
Si vous disposez d'un seul accès portail, la commande d'ouverture est envoyée directement	ACCES 1 企 217°	En cours de commande
3. Le portail est activé dans les 5 secondes.	1256 234 企 217°	Ouvert

(1) Si un contact de position est raccordé.
(2) L'accès portail peut être commandé par la touche (ch - menu COMBINE/REGLAGES/TOUCHE CLE).

8. Commander l'accès portillon

L'installation comprend uniquement un portail.

8.1 En communication

Vous etes par exemple en communication avec I'acces 1.

1. Appuyer sur la touche

1. Le portillon de l'accès appelant est déverrouillé dans les 5 s.
   A la fin de la communication, l'icone de l'état du portillon est mis à jour (si un contact de position est raccordé).

8.2.1 depuis la platine de rue à clavier

Action sur la platine de rue	Affichage d'état sur le combiné (1)	Etat de l'accès portillon
1. Présenter le badge devant l'étiquette nom. Ou composer le code d'accès (2)	1256 234 企 217°	Fermé
2. Appuyer sur la touche (3).
3. Le portillon est déverrouillé dans les 5 secondes.	1256 234 企 217°	Ouvert

(1) Si un contact de position est raccordé.
(2) En cas d'erreur, taper sur puis recomposer le code d'accès.
(3) Uniquement pour la platine à clavier. Si le paramètre COMMANDE AUTO (CF: menu ACCES/REGLAGES/COMMANDE AUTO) est sur GACHE, l'accès portillon est commandé lors la presentation du badge devant la platine ou la composition du code d'accès. Il est inutile d'appuyer ensuite sur la touche

8.2.2 depuis le combiné

Action sur le combiné	Affichage d'état sur le combiné (1)	Etat de l'accès portillon
1. Appuyer brèvement sur la touche	1256 234 217°	Fermé
2. Si vous disposez de plusieurs accès portillon, Décrocher le combiné (s'il se trouve sur la base), ouvrir le clapet et selectionner l'accès à commander à l'aide des touches	ACCES 1 217°	Fermé
	ACCES 1 217°	En cours de commande
Si vous disposez d'un seul accès portillon, la commande d'ouverture est envoyée directement
3. Le portillon est déverrouillé dans les 5 secondes.	1256 234 217°	Ouvert

(1) Si un contact de position est raccordé.

9. Commander un automatisme de porte de garage

Cette fonction nécessite d'être équipé d'un ou de plusieurs récepteurs de commande.

La touche commander jusqu'à quatre automatismes de porte de garage différents.

Action sur le combiné

1. Decrocher le combiné (s'il se trouve sur la base), ouvrir le clapet et appuyer brievement sur la touche

1. Si vous dispose de plusieurs garages, selectionner le garage a commander a l'aide des touches

puis OK

Si vous disposez d'un seul garage

la commande d'ouverture est envoye directement

1. Le garage est activé dans les 5 secondes.

Affichage d'etat sur le combiné (1)

Etat de l'automatism de porte de garage

Fermé

Fermé

En cours de commande

Ouvert

ATTENTION:si la touche mmande :

• 2 automatismes de porte de garage, le combiné affiche :

si les 2 garages sont fermés,

si les 2 garages sont ouverts,

si le garage 1 est ouvert, le 2 fermé

si le garage 2 est ouvert, le 1 fermé.

• plus de 2 automatismes de porte de garage, le combiné affiche :

si tous les garages sont fermés,

si tous les garages sont ouverts,

si au moins un des garage est ouvert.

(1) Si un contact de position est raccordé sur le récepteur de commande.
(2) Le nom de l'automatisation de porte de garage est personnelable (cf.: Modifier les options de fonctionnement du combiné)

10. Commander un éclairage

Cette fonction nécessite d'être équipé d'un ou de plusieurs récepteurs de commande.

La touche peut commander jusqu'à quatre éclairages différents.

Action sur le combiné	Affichage d'état sur le combiné	Etat de l'éclairage
1. Décrocher le combiné (s'il se trouve sur la base), ouvrir le clapet et appuyer brièvement sur la touche		Eteint
2. Si vous disposez de plusieurs éclairages, sélectionner l'éclairage à commander à l'aide des touches		Eteint
Si vous disposez d'un seul éclairage la commande d'éclairage est envoyée directement		En cours de commande
3. L'éclairage est activé dans les 5 secondes.		Allumé

(1) Le nom de l'éclairage est personnelisable (cf.: Modifier les options de fonctionnement du combiné).

11. Modifier les options de fonctionnement de l'ensemble de ru

11.1 Principe de navigation dans les menus

Prendre le combiné, et ouvrir le clapet.

Exemple de navigation dans le menu ACCES :

• A tout instant, un appui court sur la touche Permet un return à l'affichage précédent.
• Un appui long sur la touche permet un return à l'afficheur du combiné en voille.
• Sans action sur le combiné pendant 30 s, l'écran returne à l'affichage du combiné en voille.

11.2 Modification des options des badges

Menu	Réglage possible	Utilité du réglage
AJOUTER		Permet d'enregistrer un badge sur la platine de rue afin de commander l'ouverture du portillon, du portail ou de la gâche (16 badges max.).1. Prende le combiné et vous positionner à coté de la platine de rue2. Faire un appui sur OK3. Passer le badge à enregistrer devant l'étiquette nom de la platine de rue.4. A chaque saisie d'un nouveau badge, ce compteur s'incrémente d'une valeur.Le combiné returne ensuite à l'écran suivant.Urine : aucun badge appropri
NOMMER Permet de modifier le nom donné à un badge déjà enregistré (8 caractères max).1. Sélectionner le badge à modifier.2. Modifier le 1er caractèreà l'aide des touches.ASTUCE : un appui maintainu sur les touches permét un défilémentrapide des caractères.
ACTIF/INACTIF	Usine : BADGE 1pour le 1er badge,BADFGE 2 pour le 2e, etc.	4. Reprendre les étapes 2 et 3 pour l'ensemble des caractères, puis une fois le nom désiré programme, appuyer sur OKPermet de rendre actif ou inactif un badge déjà enregistré.Par défaut, chaque badge est activé lors de son enregistrement
	ACTIFINACTIFUsine : ACTIF pour tous les badges
SUPPRIMER Permet de supprimer un badge déjà enregistré.

11.3 Modification des options des codes accès

ATTENTION: le menu CODES n'apparait que si la platine de rue est équipée d'un digicode.
Affichage du combiné en veille	BADGES	TAILLE
	CODES	AJOUTER
LIEN RADIO	AFFICHAGE	NOMMER
COMBINE	SONS	ACTIF/INACTIF
ACCES	REGLAGES	SUPPRIMER
	TEMPOS
	INFOS
Menu	Réglage possible	Utilité du réglage
TAILLE Permet usine: 4	de56inir le nombre de chiffre des 16 codes d'accès (de 4 à 6 chiffres).Pour changer par la suite la talle des codes d'accès, il est nécessaire au préalable de tous les supprimer (cf. menu SUPPRIMER).
AJOUTER	Permet de programmer un code d'accès sur la platine de rue afin de commander l'ouverture du portillon, du portail ou de la gâche (dans la limite de 16 codes max.).1. Vous positionner à coté de la platine de rue à clavier avec le combiné.2. Faire un appui sur OK3. Composer le code de 4 à 6 chiffres souhaité sur le clavier de la platine de rue.4. A chaque saisie d'un nouveau code, ce compteur s'incrémente d'une valeur.Le combiné returne ensuite à l'écran suivant.
	CODE 01 217° ###
	A JOUTER 217° ###
Menu	Réglage possible	Utilité du réglage
NOMMER Permet de modifier le nom donné à un code d'accès déjà enregistré (8 caractères max).
1. Sélectionner le code à modifier.
2. Modifier le 1er caractère à l'aide des touches.
ASTUCE : un appui maintainu sur les touches permét un défillement rapide des caractères.
3. Passer au caractère suivant à l'aide de la touche.
La touche sélectionné le caractère précédent.
4. Reprendre les étapes 2 et 3 pour l'ensemble des caractères, puis une fois le nom désiré programmé, appuyer sur OK
ACTIF/INACTIF	ACTIF INACTIF	Permet de rendre actif ou inactif un code d'accès déjà enregistré.
	Usine : ACTIF pour tous les codes d'accès	Par défaut, chaque code est activé lors de sa création.
SUPPRIMER Permet de supprimer un code déjà enregistré.

11.4 Modification des options d'affichage

Menu

Réglage possible

Utilité du réglage

NOMMER ACCES1

TOUCHE 1 TOUCHE 2

Permet de modifier le nom donné à un accès

ou à une touche d'appoint (8 caractères max).

1. Sélectionner le nom à modifier.
2. Modifier le 1er caract à l'aide des touches

3.Passer au caractere suivant a l'aide de la touche .OK

La touche selectionne le caractère precedent.

1. Reprendre les étapes 2 et 3 pour l'ensemble des caractères, puis une fois le nom désiré programmé, appuyer sur OK

ATTENTION: le menu TOUCHE 1/TOUCHE 2 n'apparait que si les 2 touches d'applés de la platine de rue sont apprises sur le même combiné.

RETRO ECLAIRAGE

Permet de définir le mode de fonctionnement du rétro éclairage de la platine de rue.

Si le coffret technique est branché sur une alimentation extérieure ou un panneau solaire,CHOIX possile en fonction du type de platine de rue entre :

Platines MHF03X / MHF04X MHF05X / MHF06X MHF02X
ACTIF ACTIF le rétro éclairage est actif 24 h/24
	MODE NUIT le rétro éclairage est actif la nuit
SUR ACTION SUR ACTION le rétro éclairage est actif suite à un appui touche ou au passage d'un badge

ATTENTION : en cas de coupure de l'alimentation, et si le coffret est secoure par des piles, le retro éclairage est actif suite à un appui touche ou au passage d'un badge.

Pour une alimentation par panneau solaire, choix SUR ACTION obligatoire, le retro éclairage est actif suite à un appui touche ou au passage d'un badge.

Menu	Réglage possible	Utilité du réglage
RETRO ECLAIRAGE (suite)	Usine : SUR ACTION	Si le coffret technique est alimenté par piles, le rétro éclairage est actif suite à un appui touche ou au passage d'un badge (le menu RETRO ECLAIRAGE n'apparait pas et aucune autre mode de fonctionnement n'est possible).

Combinaison coffret technique/platine de rue disponible sur l'installation	Message affiché par défaut sur le combiné lors d'un appel
de 1 à 4 coffret(s) technique(s) avec 1 platine de rue 1 bouton	ACCES X(avec X de 1 à 4 en fonction du coffret sollicité)
1 coffret technique avec 1 platine de rue 2 boutons	TOUCHE 2ouTOUCHE 1
de 2 à 4 coffret(s) technique(s) avec 1 platine de rue 2 boutons	ACCES X, TOUCHE 1 ou TOUCHE 2en alternance (avec X de 1 à 4 en fonction du coffret sollicité)

11.5 Modification des options sonores

Menu	Réglage possible	Utilité du réglage
BIP TOUCHES	INACTIF FAIBLE FORT Usine : FAIBLE	Permet de rendre inactif ou de régler le niveau sonore d'un appui sur une touche et du retour de sonnerie sur la platine de rue. Le niveau sonore se fait entendre sur la platine de rue lors de la validation du réglage.
VOIX 1 à 4 Permet de régler le niveau sonore des communications sur la platine de rue de 1 (faible) à 4 (fort).

11.6 Modification des options de commande

11.7 Modification des options d'ouverture

Menu	Réglage possible	Utilité du réglage
PORTAIL 0,5 SEC	1 SEC	Permet de modifier la durée d'impulsion pour la commande de motorisation de portail (borniers 12 et 14).
	1,5 SEC
	2 SEC
	2,5 SEC
	Usine : 2,5 S
PIETON 0,5 SEC	1 SEC	Permet de modifier la durée d'impulsion pour la commande d'ouverture piéton de la motorisation de portail (borniers 12 et 14).
	1,5 SEC
	2 SEC
	2,5 SEC
	Usine : 1 S
GACHE 2 SEC	5 SEC	Permet de modifier la durée d'impulsion pour la commande de la gâche électrique (borniers 3 et 4).
	Usine : 5 S

11.8 Informations

12. Modifier les options de fonctionnement du combiné

12.1 Principe de navigation dans les menus

Prendre le combiné, et ouvrir le clapet.

Exemple de navigation dans le menu COMBINE :

• A tout instant, un appui court sur la touche permet un return à l'affichage précédent.
• Un appui long sur la touche permet un return à l'afficheur du combiné en veille.
• Sans action sur le combiné pendant 30 s, l'écran returne à l'affichage du combiné en voille.

12.2 Modification des options d'affichage

Menu	Réglage possible	Utilité du réglage
DEGRESCELSIUS FAHRENHEIT Usine:CELSIUS		Permet de modifier l'unité d'affichage de la température.
NOMMER Permet de modifier le nom donné:
	COMBINE au combiné
	LUMIERE 1 LUMIERE 2 LUMIERE 3 LUMIERE 4 GARAGE 1 GARAGE 2 GARAGE 3 GARAGE 4	à une commande Lumière (touche)
		à une commande Garage (touche)
		1. Sélectionner le nom à modifier.
		2. Modifier le 1er caractère à l'aide des touches
		ASTUCE: un appui maintainu sur les touches percut un défilament rapide des caractères.
		3. Passer au caractère suivant à l'aide de la touche
		La touche déslectionne le caractère précédenti.
		4. Reprendre les étapes 2 et 3 pour l'ensemble des caractères, puis une fois le nom désiré programmé, appuyer sur OK
RETRO ECLAIRAGE	ACTIF INACTIF Usine:ACTIF	Permet d'activer ou de désactiver le rétro éclairage du combiné Le rétro éclairage est toujours actif lors d'un appel.

12.3 Modification des options sonores

Menu	Réglage possible	Utilité du réglage
SONNERIE Permet de modifier la sonnerie lors :
	ACCES 1	d'un appel de l'accès 1
	ACCES 2	de l'accès 2
	ACCES 3	de l'accès 3
	ACCES 4	de l'accès 4
	INTER COMBINE	d'un appel d'un autre combiné
	Usine : ACCES1 : sonnerie 1	1. Sélectionner la sonnerie à modifier.
	ACCES2 : sonnerie 2
	ACCES3 : sonnerie 3
	ACCES4 : sonnerie 4	2. Choisir la sonnerie désirée parmi les 9 disponibles puis appuyer sur OK
	INTER COMBINE : sonnerie 5
DUREE SONNERIE	3 SEC	Permet deCHOISIR la durée de sonnerie du combiné.
	5 SEC
	10 SEC
	20 SEC
	30 SEC
	Usine : 20 SEC

Menu	Réglage possible	Utilité du réglage
SONNERIE INACTIVE		Permet de rendre inactive ou de modifier le volume de la sonnerie du combiné de 1 (faible) à 4 (fort).
	1 à 4 Usine : 2
BIPS TOUCHES	INACTIF FAIBLE FORT Usine : FAIBLE	Permet de rendre inactif ou de régler le niveau sonore d'un appui sur une touche du combiné.
VOIX 1 à 4 Permet de régler le niveau sonore des communications sur le combiné de 1 (faible) à 4 (fort).

12.4 Modification des options d'utilisation

Menu	Réglage possible	Utilité du réglage
DECROCHE AUTO	ACTIF INACTIF Usine : ACTIF	Permet d'établit automatiquement une communication au décroché du combiné de la base sans appui sur la touche.
TOUCHE CLE	Usine : GACHE	Permet de modifier les commandes affectées aux touches 0et. Avec le besoin GACHE (usine) : La touche donnant l'ouverture de la gâche. La touche donnant l'ouverture du portail. Avec le besoin PORTAIL : La touche donnant l'ouverture du portail. La touche donnant l'ouverture de la gâche.
HEURE Permet de régler l'heure affichée sur le combiné.		1. Régler le 1er chiffre à l'aide des touches OK
		2. Passer au chiffre suivant à l'aide de la touche OK La touche seLECTIONne le caractère précédent.
		3. Reprendre les étapes 1 et 2 pour régler les minutes, puis une fois l'heure désirée programmée, appuyer sur la touche OK
LUNGUE ENGLISH	Usine : 00 H 00	Permet de régler la langue du combiné.
	FRANCAIS ITALIANO ESPANOL DEUTSCH NEDERLANDS Usine : ENGLISH

12.5 Informations

13. Signalisation des anomalies

Affichage Signification Remède

Batterie du combiné décharge.

Mettre le combiné en charge sur la base.

Piles du coffret technique déchargées.

Faire appel à l'installateur afin qu'il procède à un changement des piles du coffret technique. Il est conseillé en même temps de changer la pile du combiné.

Pile de la base du combiné décharge.

Faire appel à l'instantiateur afin qu'il procède à un changement de la pile de la base.

14. Questions-Réponses

Questions	Réponses
A quoi correspond une conversation "hachée" dans le combiné?	Ceci peut se produit en limite de réception radio. Lorsque la limite est dépassée, la communication est coupée par le coffret radio. Rapproche-vous alors du coffret.
A quoi correspond les perturbations (larsen, grésillements...) entendues dans le combiné?	Ceci peut se produit lorsque le combiné est trop proche d'un autre combiné ou du coffret technique. Eloigner les différents éléments à plus de 3 mètres les uns des autres.
Pourquoi la qualité de la réception peut-elle varier lorsque je me déplace avec le combiné?	Sans perturbation electromagnétique et sans obstacle entre le combiné et le coffret technique, la portée radio dite en "champ libre" est d'environ 400 m. Lorsque le combiné est à l'intérieur de l'habitation, la portée radio diminue. En effet, la propagation des ondes radio se trouve réduite selon la nature et l'épaissur des murs ou des cloisons traversés.
	Béton et parpaigning réduction de 10 % à 30 %Placo et bois réduction de 10 % à 30 %Béton et parpaigning réduction de 50 % à 70 %Métal et bardage métallique réduction de 70 % à 90 %
Que faire si je n'ai plus d'affichage sur mon combiné?	Il suffit de le remettre en charge sur sa base. Une reprogrammation de l'heure est nécessaire (menu COMBINE/REGLAGES/HEURE).
Que faire si en reposant le combiné sur la base, il n'émet pas de BIP et n'affiche pas?	Vérifier la présence du secteur ou le bon état de la pile de la base.
Puis-je nettoyer mon interphone?	Nos vous conseillons de nettoyer les produits à l'eau savonnue à l'aide d'un chiffon deux lorsque c'est nécessaire. N'utiliser ni alcool, ni acétone pour le nettoyage.
Lors d'un essai de communication, le combiné ne sonne pas?	Se rapprocher du coffret technique. Vérifier que le combiné n'est pas en mode silence (l'icône est affché).
Que signifie l'apparition de l'icône sur l'afficheur du combiné?	Un visiteur s'estprésenté à la platine de rue pendant votre absence. Pour effacer l'icône, appuyer sur une touche du combiné.

15. Caracteristiques techniques

\section*{Caracteristiques générales}

• Technologie radio multifréquence sécurisée, portée jusqu'à 400 m en champs libre (1), variable selon les conditions d'environnement et d'installation
• Liaison radio : 868 - 870 MHz, 25 mW max, duty cycle : 0,1 %, Rx : category 2
• Son numérique haute fidélité

de l'ensemble de rue

• Boitiers extérieurs en polycarbonate
• Indice de protection du coffret technique et de la platine de rue : IP54 / IK08
• Température de fonctionnement: -20 °C à +70 °C
• Alimentation du coffret technique : pile lithium 2 x (3,6 V 17 Ah) MPU01X + batterie lithium-ion 3,6 V 700 mAh 908-21X et/ou alimentation entre 12 et 24V AC ou 12 et 30V DC et/ou un panneau solaire 12 V 8 W de puissance mini ref. MJU01X ou avec 4 piles alcalines 1,5 V du type LR20
• Autonomie : 5 ans (avec une pile MPU01X) ou 3 ans (avec 4 piles LR20) (2)
• Câblage avec 4 fils entre la platine de rue et le coffret technique
  Commande et alimentation de tous types de gâche 12 V faible consommation (0,5 A maximum)
• Commande de motorisation TBT sécurisée acceptant une commande à contact sec 48 Vcc / 1 A (relais ou interrupteur)
• Toutes les entrées/sorties du coffret technique sont du type TBTS

Caracteristiques du poste interieur

• Boîtiers intérieurs en ABS
• Indice de protection IP31/IK04
• Température de fonctionnement: -5 °C à +55 °C
• Alimentation de la base : - à piles : pile lithium 2 x (3,6 V 17 Ah) MPU01X
• secteur : via le transformateur 220 V / 6 V.
• Alimentation du combiné rechargeable : batterie lithium-ion débrochable MTU01X
  Autonomie du combiné rechargeable hors base : 15 jours (3)
  Autonomie du support à pile : 5 ans (3)

(1) La portée en champs libre correspond à la distance théorique maximum séparant le coffret technique et le combiné, en l'absence de tout obstacle (ex.: mur, grillage, végétation, perturbation electromagnétique) de nature à réduire la portée.
(2) L'autonomie est calculée pour un usage domestique, à savoir : 2 communications de 10 s, 7 commandes de gâche et 6 commandes de portail par jour pour un coffret technique et une platine du rue sans digicode, 1 communications de 10 s, 4 commandes de gâche (sans rétro-éclairage de la platine de rue) et 5 commandes de portail (sans rétro-éclairage de la platine de rue) par jour pour un coffret technique et une platine du rue avec digicode.
(3) L'autonomie est calculée pour un usage domestique, à savoir 2 communications de 10 s, 2 communications inter combinés de 10 s et 6 commandes (2 commandes de gâches, 2 commandes de portail, 1 commande d'éclairage, et 1 commande de porte de garage) par jour. Pour disposeer de la pleine autonomie du combiné rechargeable hors de sa base (15 jours) il est nécessaire de le laisser en charge sur son support pendant au minimum 2 jours lors de la mise sous tension ou pendant 4 jours si l'affichage disparait (à noter que cette période n'excue pas l'utilisation du produit).

Par la presente, Hager Security SAS déclare que les équipements radioélectriques, références SC100AX et SC101AX sont conformes aux exigences de la directive RE-D 2014/53/EU.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet: www.daitem.fr.

Document non contractuel, soumis à modifications sans prévis.
