| Type de produit | Cuisinière à gaz indépendante |
| Marque | AYA |
| Modèle | ACG56SIL |
| Dimensions (L x P x H) | 50 cm x 60 cm x 85 cm (environ) |
| Nombre de brûleurs | 4 (1 rapide, 1 auxiliaire, 2 semi-rapides) |
| Type de four | Four gaz avec thermostat |
| Type de grill | Grill gaz |
| Alimentation gaz | Butane/Propane (28-30/37 mbar) ou Gaz Naturel (20/25 mbar) |
| Alimentation électrique | 230 V (pour allumage et sécurité) |
| Puissance brûleur rapide | 3,0 kW |
| Puissance brûleur auxiliaire | 1,0 kW |
| Puissance brûleur semi-rapide | 1,75 kW |
| Puissance four | 2,8 kW |
| Puissance grill | 2,2 kW |
| Consommation gaz max | Variable selon type de gaz et brûleur (ex: brûleur rapide 218 g/h butane) |
| Température maximale du four | 270 °C |
| Fonction sécurité | Dispositif de coupure automatique du gaz (FFD) sur four et grill |
| Ventilation requise | Ouverture d'air d'au moins 100 cm² en haut et en bas |
| Distance minimale au-dessus de la table | 65 cm (avec hotte) ou 70 cm (sans hotte) |
| Accessoires fournis | Grille, lèchefrite, injecteurs de rechange, couvercle de protection grill |
| Nettoyage | Chiffon doux et eau savonneuse; éviter les abrasifs |
| Réparabilité | Intervention par technicien agréé |
| Nombre de pages de la notice | 20 pages |
FOIRE AUX QUESTIONS - ACG56SIL AYA
Questions des utilisateurs sur ACG56SIL AYA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice ACG56SIL - AYA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ACG56SIL de la marque AYA.
MODE D'EMPLOI ACG56SIL AYA
3.1 Consignes sur la ventilation 3.2 Positionnement de la cuisinière 3.3 Réglage des pieds 3.4. Installation du tuyau de gaz et contrôle de l'étanchéité 3.5 Avertissements et précautions 3.6 Changement du gaz
4. Partie : UTILISATION DE LA CUISINIÈRE
4.1 Utilisation des brûleurs dessus gaz 4.2 Utilisation du four gaz
4.2.1 Four gaz 4.2.2 Grill 4.3 Accessoires du four
5. Partie : Nettoyage et Entretien
5.1 Nettoyage 5.2 Entretien
6. Partie : SERVICE APRES VENTE ET TRANSPORT
6.1 Avant de contacter le service après-vente 6.2 Information relative au transport
Cher client,
Notre but est de vous offrir des produits de qualité qui répondent à vos attentes, fabriqués dans des usines modernes et dont la qualité a soigneusement été testée.
Cette notice d'utilisation a été conçue pour vous aider dans l'utilisation de votre cuisine, qui a été fabriquée avec les toutes dernières technologies, avec fiabilité et efficacité.
Avant de commencer à utiliser votre cuisinière, nous vous suggérons de lire attentivement cette notice, qui contient tous les renseignements de base pour une installation fiable, pour un bon entretien et une utilisation correcte.

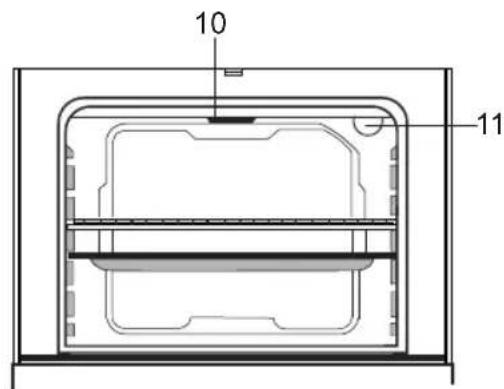

1.1 Présentation:
Liste des différentes parties de la cuisinière:
1-Couvercle 2-Table de cuisson 3-Panneau de commande 10-Brûleur semi-rapide 4-Poignée de la porte du four 11-Brûleur rapide 5-Façade 12-Brûleur auxiliaire 6-Pieds 13-Grilles émaillées 7-Porte du four 14-Brûleur semi-rapide 8-Lèchefrite 9-Grille
Respectez TOUTES les mesures de securite ci-dessous et LISEZ entierement CETTE NOTICE avant de commencer a utiliser la cuisinière.
Cette cuisinière a été conçue pour un usage domestique, excluant l'usage professionnel. Veuillez contrôler soigneusement que la cuisinière ne présente aucun dommage une fois déballée. En cas de dommage, ne pas l'utiliser et contactez immédiatement votre revendeur. Étant donné que les matériaux d'emballage (nylon, agrafes, polystyrène, etc.) peuvent être dangereux pour les enfants, veuillez les assembler et les éloigner immédiatement. La cuisinière doit être installée et mise en marche par un technicien agréé. Le fabricant n'est pas tenu pour responsable des dommages causés par un mauvais emplacement ou une mauvaise installation réalisée par un personnel non agréé. Avant de brancher votre cuisinière au réseau gaz et électrique, veuillez contrôler s'il est adaptable aux indications précises sur l'emballage ou sur la plaque signalétique située sur la cuisinière. Si vous n'avez pas l'intention d'utiliser la cuisinière pendant une longue période, débranchez la prise électrique. Veillez aussi à fermer le robinet de gaz lorsque vous n'utilisez pas l'appareil. Débranchez toujours la cuisinière avant le nettoyage ou l'entretien. Certaines parties de la cuisinière peuvent rester chaudes après l'utilisation. C'est pourquoi il est recommandé de laisser refroidir avant de toucher les parties directement exposées à la chaleur. Tenir les enfants hors de portée de la cuisinière. N'approchez pas de matières inflammables lorsque la cuisinière est en fonctionnement. Faites attention aux câbles d'alimentation des autres appareils électriques qui se trouvent près de l'appareil, afin qu'ils ne soient pas en contact avec les zones chaudes. Veillez à ce que les manettes de la cuisinière soient bien sur «0» lorsque l'appareil n'est pas en marche. L'utilisation d'une cuisinière à gaz provoque toujours de la chaleur et de l'humidité dans la pièce où elle est installée. Assurez-vous que la cuisinière est correctement ventilée conformément aux normes en vigueur. Gardez les ouvertures de ventilation naturelle ouvertes ou installez un appareil de ventilation mécanique (type hotte aspirante avec évacuation vers l'extérieur). Une utilisation intensive prolongée de la cuisinière peut nécessiter une ventilation supplémentaire, par exemple en ouvrant une fenêtre ou en utilisant une ventilation plus efficace : vous pouvez par exemple augmenter le niveau de la ventilation mécanique si vous en avez une. Fermez tous les brûleurs avant de refermer le couvercle. - Cette notice a été conçue pour plusieurs modèles. Votre cuisinière ne comprend peut-être pas toutes les caractéristiques décrites dans cette notice. Veuillez donc bien faire attention aux indications.
Partie 3 : installation
Cette cuisinière moderne, fonctionnelle et pratique, fabriquée avec les meilleurs matériaux, saura répondre à vos besoins. Vous désirez cette notice d'utilisation afin d'éviter des problèmes dans le futur, et afin de pouvoir obtenir des résultats satisfaisants. Les instructions suivantes sont très importantes pour une installation et une utilisation correctes. Elles doivent en particulier être lues par le technicien qui doit installer la cuisinière.

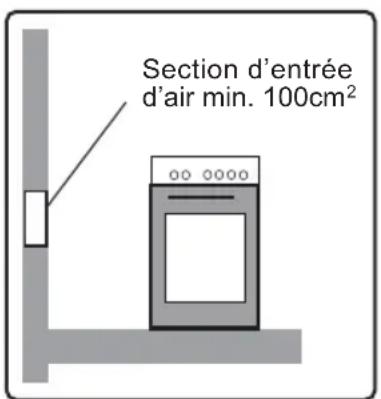

3.1 Consignes sur la ventilation
Votre cuisinière doit être installée et utilisée dans un endroit où il y aura toute une ventilation efficace. La combustion du gaz est possible grâce à l'oxygène de l'air. Il est donc nécessaire que cet air soit renouvelé et que les produits de combustion soient évacués conformément à la réglementation en vigueur.
L'installation de cette cuisine doit être conforme aux règlements en vigueur (arrêtés du 22-10-1969, du 02-08-1977 et du 24-03-1982) et aux règles de l'art (D. T. U 61-1 - installation de gaz - édité par le CSTB).
Le D. T. U 61-1 fixe la valeur minimale de la section libre totale des ouvertures permanentes (fentes, perforations, grilles, gains, etc....) destinée à l'évacuation de l'air des cuisines à au moins 100 cm². Le D. T. U 61-1 spécifie que la partie supérieure de l'ouverture permanente pour l'évacuation de l'air vicié par les produits de combustion doit être au moins située à 1,80m au moins au dessus du sol de la cuisine.
Pendant son fonctionnement, cette cuisinière consomme 2m³/h d'air par kW. Il doit y avoir une ventilation naturelle suffisante pour que le gaz puisse être utilisé dans cet environnement.
Le flux d'air doit entrer par le bas (mini 100cm²) et sortir par le haut (mini 100cm²), au moyen d'ouvertures dans les murs de la pièce qui doivent donner directement vers l'extérieur.
Figure 1 Figure 2
Les ouvertures d'arrivée d'air ne doivent jamais être bouchées et doivent de préférence être placées à l'opposé des gaz brûlés (fig. 1 et 2). S'il est impossible d'ouvrir ces ventilations vers l'extérieur à l'endroit où est installée la cuisinière, l'air d'arrivée peut aussi provenir d'un autre endroit à condition qu'il soit correctement ventilé et qu'il ne s'agisse ni d'une chambre ni d'un endroit dangereux.

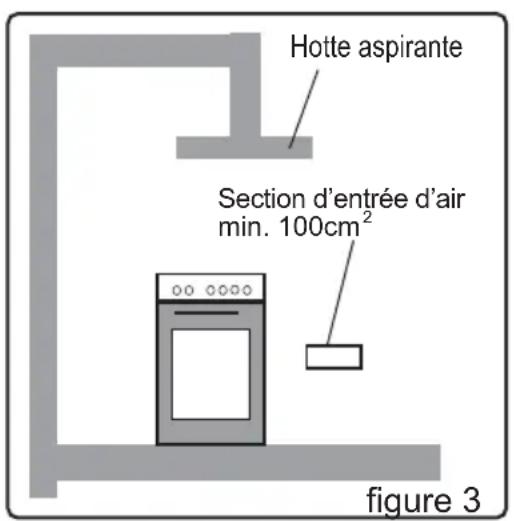

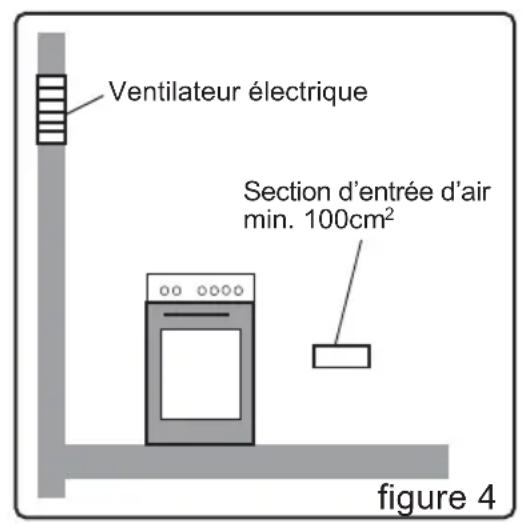

Évacuation des gaz brûlés
Il est conseilé d'installer, soit une hotte d'évacuation directement reliée à l'extérieur (fig.3), soit un ventilateur électricque installé sur la fenêtre ou le mur extérieur (fig.4). Les evacuations d'air usage ne doivent jamais être bouchées. La puissance de cette ventilation doit correspondre au volume de la cuisine multiplie par 3 au minimum, mais il est conseillé de le multiplier par 5 (exemple : pour une cuisine de 3 × 4 × 2.5 = une puissance minimum de 90 m / 3 sera correcte, mais 150 m / 3 sera préféable.
figure 5
3.2 Positionnement de la cuisinière
La cuisinière ne peut être placée près d'un autre meuble, mais bien faire attention que la hauteur du meuble ne dépasse pas la hauteur de la cuisinière (fig. 5).
- Veillez à ne pas placer la cuisinière près d'un réfrigérateur, ni prè ent prendre feu rapidement.
- Laissez un espace libre de 2 cm entre l'arrière de la cuisinière et le mur pour la circulation de l'air.
- Le meuble situé à côté de la cui ante.
- Si le meuble de cuisine est plus haut que la table de cuisson, il doit y avoir un espace d'au moins 11 cm entre leurs cotsés.
- Les dimensions minimums au-dessus de la table de cuisson, de la hotte, des meubles lateraux sont indiquées sur la figure 5. La hotte d'évacuation doit être au moins à 65 cm de hauteur de la table de cuisson. S'il n'y a pas de hotte, la hauteur du meuble situé au-dessus ne doit pas être inférieure à 70 cm.
3.3 Réglage des pieds
Votre cuisinière possède 4 pieds réglables. Il est nécessaire de vérifier la mise à niveau avant la mise en service. Vous pouvez effectuer ce réglage en vissant ou dévissant les pieds avec une hauteur maximum de 15mm. Quand les pieds sont correctement réglés, vous ne devez pas bouger la cuisinière en la tirant, mais en la poussant (attention de ne pas la soulever par la poignée de la porte du four).
3.4 Installation du tuyau de gaz et contrôle de l'étanchéité
Le branchement gaz de la cuisinière doit également être fait selon les normes en vigueur par un technicien qualifié (article 10 de l'arrêté du 02-08-1977 et aux règles de l'art D. T. U 61-1 imposant sur l'extrémité de la canalisation la présence d'un robinet de commande pour le gaz naturel un détendeur-déclencheur conforme à la norme NF D 36-303. Ce robinet de commande permet de couper l'alimentation en gaz lorsque l'appareil n'est pas utilisé).
Vérifiez tout d'abord quel est le type de gaz installé sur la cuisinière. Cette information est indiquée par une étiquette collée à l'arrière de la cuisinière. Vous trouvez les informations relatives aux types de gaz et injecteurs dans le tableau des caractéristiques techniques.
Vérifiez que la pression du gaz d'entrée soit conforme aux valeurs précisées dans le tableau des caractéristiques techniques afin d'avoir la meilleure efficacité et d'assurer le minimum de consommation de gaz. Si la pression du gaz utilisé est différente de ces valeurs ou variable, vous devrez ajouter un régulateur de pression au tuyau d'entrée. Nous vous recommandons de contacter le service après-vente afin d'effectuer ces mesures et réglages.
Branchement gaz butane - propane (voir aussi point 3.7 ci-dessous)
Le technicien devra tout d'abord vérifier le réglage gaz de votre cuisinière. Si elle est livrée en gaz naturel, il devra changer les injecteurs (voir ci-dessous) pour la rendre utilisable en gaz butane. L'installation doit être faite avec un tuyau gaz spécifique butane/propane vendu avec 2 colliers, l'embout gaz butane avec le joint sera installé sur la cuisinière, le tuyau sera enfoncé à fond sur cet embout et un collier sera installé en serrant correctement, mais sans couper le tuyau. Faire de même côté détendeur (voir fig. 7).
La longueur maximale autorisée est 1.5m. Il est également possible de mettre un tuyau à embout mécanique (TFEM) spécialement prévu pour le gaz butane et vendu dans les magasins spécialisés. Il est très important de surveiller la date de péremption indiquée sur le tuyau et de le changer avant cette date pour assurer la sécurité.
Branchement gaz naturel (voir aussi point 3.7 ci-dessous)
Le technicien devra installer un tuyau à embout mécanique (TFEM) suivant la norme NF D 36107 et brancher la cusinière selon les normes en vigueur (voir fig. 8)
Points à respecter lors de la connexion du tuyau alimentation gaz :
- Aucune partie du tuyau ne doit enter en contact avec une surface dont la chaleur est supérieure à 50°C (la distance minimum entre le tuyau et les parties chaudes doit être de 20mm.
- La longueur du tuyau ne doit pas dépasser 1,5 m.
- Le tuyau ne doit pas être coupé, serré ou plié.
- Le tuyau ne doit pas toucher de bords pointus ou coupants, des objets mobiles, et ne doit pas être défectueux.
- Le tuyau doit être contrôlé intégralement avant installation, afin de vérifier qu'il n'y ait pas de défaut de fabrication.
- Lorsque le gaz est branché, l'étanchéité du tuyau doit être contrôlée avec un produit spécifique à bulles par un technicien qualifié. Aucune bulle ne doit apparaître. Si des bulles apparaissent, vérifie le joint de connexion et refais le test. Ne jamais utiliser de briquet, d'allumette, etc. lors de ce contrôle.
- Les colliers de serrage du tuyau gaz butane ne doivent pas être rouillés.
- La date de validité du tuyau doit être contrôlée régulièrement.
ATTENTION! Ne pas utiliser de briquet ou d'allumette pour contrôler les fuites de gaz.
3.5 Avertissements et précautions
- Notre cuisine a été fabriquée conformément aux instructions de sécurité relatives aux appareils à gaz. Les travaux d'entretien et de réparation doivent uniquement être effectués par un technicien du service après-vente.
- Les travaux d'installation et de réparation réalisés sans suivre les instructions peuvent représenter un danger.
- Lorsque la cuisine est utilisée, les surfaces extérieures chauffent. Les surfaces intérieures du four, les composants chauffants et la vapeur sortante sont très chaudes. Même si l'appareil est éteint, ces parties gardent leur chaleur pendant un certain temps. Ne touchez pas les surfaces chaudes et tenez les enfants éloignés de la cuisine.
- Ne pas laisser la cuisinière sans surveillance lors de la cuisson d'huiles liquides ou solides.
- Des flammes ou une surchauffe extrême peuvent se produire. Ne jamais verser d'eau sur des flammes provenant d'huile. Couvrir la casserole ou la poêle avec son couvercle afin d'étouffer la flamme, puis éteindre la cuisinière.
- Ne jamais rien laisser posé sur la porte lorsqu'il est ouvert. Vous risqueriez de déséquilibrer la cuisinière.
- Ne pas placer d'objets lourds ou inflammables, (nylon, sacs en plastique, papier, chiffon, etc.) sous la cuisine
- Fermez le robinet à gaz lorsque vous n'utilisez pas la cuisinière.
- Protégez votre appareil contre les effets atmosphériques. Ne l'exposez pas au soleil, à la pluie, à la neige, etc...
Changement des injecteurs du dessus gaz:
Les brûleurs gaz peuvent être adaptés à différents types de gaz en changeant les injecteurs correspondants.
Les étapes suivantes doivent être effectuées :
- Coupez l'alimentation de gaz.

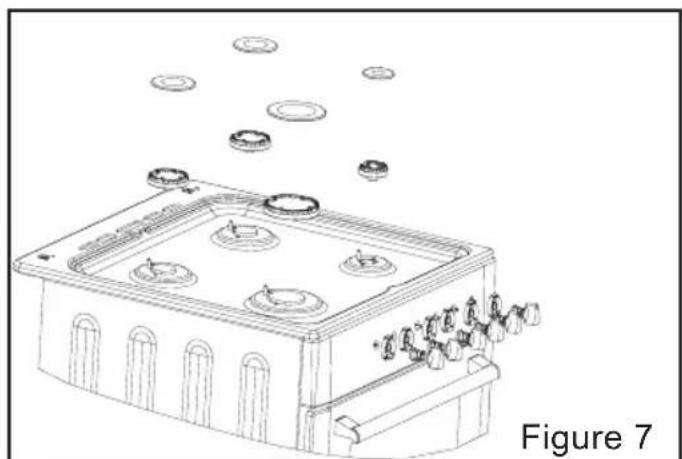

- Retirez le chapeau de brûleur + le brûleur supérieur. (voir fig.7)

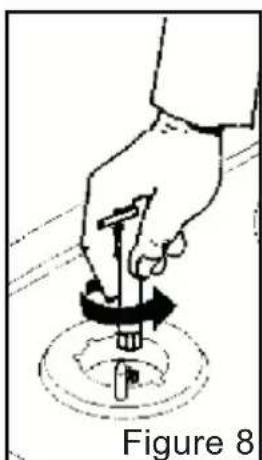

- Dévissez les injecteurs. (voir fig.8)
- Mettez les nouveaux injecteurs en place conformément au type de gaz à utiliser, selon le tableau de données (page 16).
Changement des injecteurs du four et du grill :
Les brûleurs gaz peuvent être adaptés à différents types de gaz en changeant les injecteurs correspondants.
Les étapes suivantes doivent être effectuées
- Démontez le brûleur du four en dévissant les vis de fixation comme indiqué sur les dessins ci-dessous.

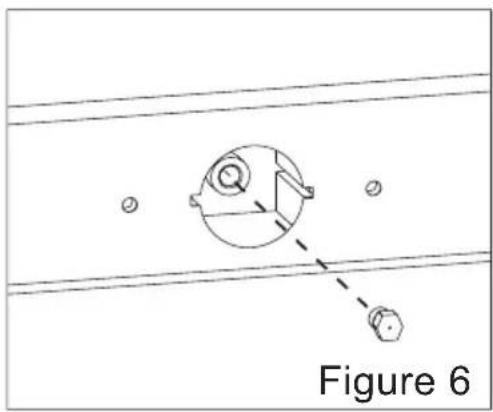

- Dévissez les injecteurs situés sur le support d'injecteur (fig. 6)
- Mettez les nouveaux injecteurs en place conformément au type de gaz à utiliser, selon le tableau de données (page 16).
Réglage de la position de flamme réduite (mini) :
Quand il y a changement de gaz (injecteurs) il faut vérifier et régler le réglage de la flamme quand on met le robinet gaz sur la position minimum.
- Assurez-vous que l'alimentation de gaz est ouverte.
- Allumez les brûleurs un par un et mettez-les sur la position minimum.
- Retirez les manettes afin de pouvoir accéder aux vis de réglage
- À l'aide d'un tournevis très fin, vissez ou dévissez la vis de réglage, afin que la flamme du brûleur soit correctement au minimum (Figure 6).
- Lorsque la flamme atteint une longueur d'au moins 4 mm, le réglage gaz est correct. Pour contrôle, assurez-vous que la flamme ne s'estinte pas en passant de la position maximale à la position minimale.

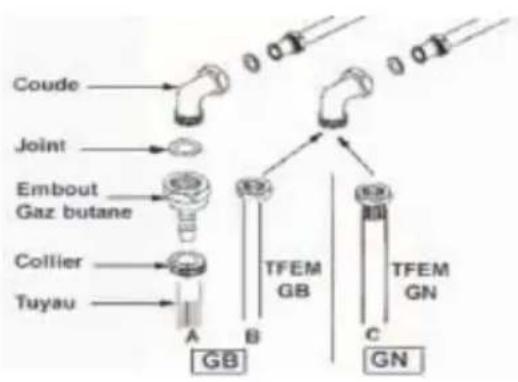

Changement du tuyau d'alimentation gaz: gaz butane/propane
Le tuyau d'alimentation doit être conforme aux réglementations en vigueur (dessin A et B ci-dessous), et doit être visible sur toute sa longueur et placé soigneusement afin d'éviter tout contact avec les parties chauffantes.
Il est obligatoire de placer un joint entre le coude et le raccord d'alimentation de gaz. (dans le cadre d'un branchement avec l'embout gaz butane, car dans le cadre d'un TFEM, le joint est déjà placé dans le raccord)
Gaz naturel
Pour la France, la connexion doit se faire au moyen d'un tuyau flexible (TFEM) visible sur toute sa longueur (dessin "C" ci-dessous) et placé soigneusement afin d'éviter tout contact avec les parties chauffantes.
4.1 Utilisation des brûleurs dessus gaz
Lisez soigneusement les instructions afin de pouvoir utiliser votre cuisinière en toute sécurité et avec la meilleure efficacité.
Les symboles des manettes du bandeau indiquent la position des brûleurs allumés.
Utilisez une allumette ou un allumeur piézzo pour allumer les brûleurs. Appuyez sur la manette du brûleur choisi, tournez-la au maximum dans le sens contraire des aiguilles d'une montre et approchez aussitôt la flamme pour allumer le gaz. Chaque brûleur peut fonctionner au mode maximum, minimum ou intermédiaire. Les positions maximum et minimum sont indiquées par les symboles. Pour éteindre le brûleur, tournez la manette dans le sens des aiguilles d'une montre jusqu'à la position "0".
Dimensions des cassétoles
Afin d'obtenir la plus grande efficacité des brûleurs, faites attention à la taille des casseroles placées sur les brûleurs, et utilisez des casseroles parfaitement planes. Ne pas utiliser de casseroles dont le fond est concave ou convexe pour éviter les pertes d’énergie. Utilisez des casseroles de taille correspondante à la flamme.
4.2.1 Four gaz
Allumage manuel : Utilisez une allumette ou un allumeur piézzo pour allumer le brûleur, appuyez et tournez la manette du four sur la position de votre choix, approchez aussitôt la flamme pour allumer le gaz et dès que le brûleur est allumé, enlevez la flamme de l'allumette, et restez appuyé sur la manette pendant environ 3 secondes (un composant thermique détecte la flamme du brûleur et maintient ouvert le gaz). En cas de disparition de flamme lorsqu'un liquide déborde sur le brûleur ou cas similaires, le composant thermique détecte la perte de chaleur et coupe le gaz en moins de 60 secondes.
50x60
| POSITION | TEMPETURE |
| MAX. | 270°C. |
| - | 250°C. |
| 5 | 240°C. |
| - | 220°C. |
| 3 | 190°C. |
| - | 180°C. |
| 1 | 160°C. |
| MIN. | 145°C. |
4.2.2 Grill
Le fonctionnement du grill n'est pas divisé en différents degrés de température. Il fonctionne sur un seul mode afin de créer une source de chaleur constante. Pour ce faire, le bouton du brûleur de grill doit être tourné sur la position avec le symbole de grill. Vous pouvez allumer le brûleur de grill de deux manières, comme pour le brûleur de four.
Allumer à l'aide d'allumeur-étincelle : Si votre four est équipé d'un bouton allumeur-étincelle, appuyez sur le bouton du grill et tournez le bouton sur la position grill tout en appuyant sur le bouton d'allumage.
Si le bouton est équipé de la fonction de flamme de gaz défaillante (FFD), veuillez suivre les procédures décrites sous le paragraphe 4.3. Lorsque vous appuyez sur le bouton allumeur-étincelle, des étincelles se forment automatiquement entre l'allumeur-étincelle et le brûleur, et le brûleur s'allume en conséquence. Vous pouvez ensuite relâcher le bouton allumeur-étincelle.
Allumer manuellement: Si vous four n'est pas disposé des fonctions d'allumage citées ci-dessus, ou s'il y a une coupure de courant vous empêchant d'utiliser ces fonctions, vous pouvez procéder à un allumage manuel. Pour un allumage manuel, appuyez sur le bouton du grill et tournez-le sur la position du grill tout en tenant une flamme (c'est-à-dire un briquet ou une allumette, etc.) sur les trous de l'extrémité avant du brûleur. Dés que vous VOYZ que le brûleur s'allume, enlevez la flamme. Si le bouton est disposé de la fonction de flamme de gaz défailleante (FFD), veuillez suivre les procédures décrites sous le paragraph 4.3.
Lorsque le brûleur de grill est utilisé, le couvercle de protection du grill doit être placé entre la table de cuisson et le bord supérieur de la porte du four. Le brûleur de grill ne doit jamais être utilisé sans son couvercle de protection car cela risque d'endommager le four en raison de la surchauffe du panneau de commande, et représente un risque pour l'utilisateur et les petits enfants qui au contact du four.
ATTENTION: Les parties accessibles peuvent être chaudes pendant que le grill est en marche. Tenir les petits enfants hors de portée.
Attention:
- Si le brûleur ne s'est pas allumé au bout de 15 secondes, arrêtez l'appareil, ouvrez la porte et/ou attendez au moins une minute avant d'essayer de rallumer le brûleur.
- Si les flammes du brûleur s'éteignent accidentellement, éteignez le bouton du brûleur, et attendez au moins une minute avant d'essayer de rallumer le brûleur.
4.3 Accessoires utilisés dans le four
Nous vous recommandons les plats de cuisson indiqués dans les tableaux de cuisson selon le type d'aliments à cuire. Outre les plateaux du four, la grille, et la broche pour poulet, vous pouvez utiliser des plats en verre, des moules à gâteaux, des plateaux de four spéciaux adaptés à une utilisation au four et qui sont disponibles dans le commerce. Contrôlez les renseignements relatifs fournis par le fabricant.
Si un petit plat est utilisé, placez ce plat sur la grille afin qu'il se retrouve correctement placé au milieu. Les renseignements suivants doivent être pris en compte pour les plats émaillés.
Si les aliments à cuire ne couvrent pas entièrement le plateau du four, si les aliments sont sortis du congélateur, une déformation peut apparaître sur le plateau en raison des hautes températures de cuisson.
Le plateau retrouvera sa forme une fois refroidi après la cuisson. C'est une déformation physique normale, résultat de l'effet de la chaleur.
Ne pas placer ce plateau ou plat dans un environnement froid directement après cuisson dans un plateau ou plat en verre.
Ne pas placer sur des surfaces froides et mouillées. Assurez-vous qu'il refroidisse lentement en le plaçant sur un bout de chiffon doux. Sinon, le plateau en verre ou le plat peuvent se briser.
5.1 Nettoyage
Veillez à ce que tous les manettes des brûleurs soient éteintes et que l'appareil soit froid avant d'effectuer le nettoyage externe.
Contrôlez si les produits de nettoyage sont approuvés et recommandés par le fabricant avant de les utiliser. N'utilisez pas des crèmes caustiques, des poudres nettoyantes ou des éponges abrasives, ou des outils durs pour éviter d'endommager les surfaces.
Si les liquides débordent autour de votre cuisinière, les parties émaillées peuvent être endommagées. Nettoyez immédiatement les liquides ayant débordé avec un produit approprié.
Nettoyage de l'intérieur du four
L'intérieur du four émaillé se nettoie plus facilement lorsque le four est encore un peu chaud. Après chaque utilisation, essuyez le four avec un chiffon doux, au préalable trempé dans de l'eau savonneuse. Essuyez-le ensuite une fois de plus avec un chiffon humide, puis séchez-le. Il est parfois nécessaire d'utiliser un produit de nettoyage pour effectuer un nettoyage complet. Ne pas nettoyer avec des nettoyants secs ou en poudre.
Nettoyage des brûleurs gaz
Enlevez les grilles émailées, les chapeaux et les brûleurs supérieurs de la cuisine. Nettoyez-les avec de l'eau savonneuse, rincez-les et séchez-les avec un chiffon doux. Faites attention à l'emplacement correct des brûleurs cliquets en les remettant en place.
Ne vous servez pas depongeabrasives pour nettoyer, car cela rayerait la surface. Il est tout à fait normal que les parties des chapeaux de brûleurs et des grilles émailées touchant les flammes s'alterent à certains endroits. Ces extrémités usées ne rouillent pas
Autres contrôles
Contrôlez la date de validité du tuyau de gaz régulièrement. En cas de date à échéance, veuillez le changer au plus vite.
En cas de problèmes lors de l'utilisation des manettes de commande des brûleurs ou du four (ex : manettes difficiles à tourner), veuillez contacter le service après-vente.
6.1 Avant de contacter le service après-vente
Si le four ne chauffe pas :
Vérifiez la position de la manette du four
Cuisson (si la partie inférieure-supérieure ne cuit pas de manière égale);
Contrôlez les emplacements des grilles, le temps de cuisson et la position de la manette du four.
Si vos problèmes persistent malgré ces suggestions, veuillez contacter le service après-vente.
6.2 Information relative au transport
Si vous avez besoin de transporter la cuisineire, gardez l'emballage original du produit et transportez-le avec. Respectez les consignes de transport indiquées sur l'emballage.
Scotchez les parties supérieures, le couvercle et les grilles de la cuisinière.
Placez une feuille de papier entre le couvercle supérieur et la table de cuisson, recouvrez le couvercle supérieur puis scotchez-le aux surfaces latérales du four.
Ouvrez la porte du four et mettez du carton ou du papier sur la vitre intérieure du four afin que le léchet frite et la grille n’endommagent pas la contre-porte du four au cours du transport.
Scotchez également la porte du four aux parois latérales.
Si vous n'avez pas l'emballage original;
Prenez des mesures afin de protégerez les surfaces externes (verre et surfaces peintes) de la cuisine contre les événements coups.
TABLEEAU 4
| Catègorie II 2E+3+ | LPG | NG | ||
| G30 | G31 | G20 | G25 | |
| 28-30 mbar | 37 mbar | 20 mbar | 25 mbar | |
| BRULEUR RAPIDE | ||||
| Diamètre d'injecteur (%mm) | 85 | 85 | 115 | 115 |
| Indice nominal (kW) | 3 | 3 | 3 | 3 |
| Indice min. (kW) | 0.85 | 0.85 | 0.7 | 0.7 |
| Consommation en 1h | 218.13 gr/h | 214.28 gr/h | ||
| Consommation en 1h (à 15°C et 1013mbar pression) | 285.7 lt/h | 332.2 lt/h | ||
| BRULEUR AUXILIAIRE | ||||
| Diamètre d'injecteur (%mm) | 50 | 50 | 72 | 72 |
| Indice nominal (kW) | 1 | 1 | 1 | 1 |
| Indice min. (kW) | 0.4 0.4 | 0.3 | 0.3 | |
| Consommation en 1h | 72.71 gr/h | 71.42 gr/h | ||
| Consommation en 1h (à 15°C et 1013mbar pression) | 95.24 lt/h | 110.74 lt/h | ||
| BRULEUR INTERMÉDAIRE | ||||
| Diamètre d'injecteur (%mm) | 65 | 65 | 97 | 97 |
| Indice nominal (kW) | 1.75 | 1.75 | 1.75 | 1.75 |
| Indice min. (kW) | 0.65 | 0.65 | 0.495 | 0.495 |
| Consommation en 1h | 127.25 gr/h | 125 gr/h | ||
| Consommation en 1h (à 15°C et 1013mbar pression) | 166.66 lt/h | 193.79 lt/h | ||
| BRULEUR DE FOUR | ||||
| Diamètre d'injecteur (%mm) | 76 | 76 | 120 | 120 |
| Indice nominal (kW) | 2.8 | 2.8 | 2.8 | 2.8 |
| Indice min. (kW) | 1.4 | 1.4 | 1.4 | 1.4 |
| Consommation en 1h | 203.6 gr/h | 200 gr/h | ||
| Consommation en 1h (à 15°C et 1013mbar pression) | 266.7 lt/h | 310.1 lt/h | ||
| BRULEUR DE GRILL | ||||
| Diamètre d'injecteur (%mm) | 6.8 | 6.8 | 110 | 110 |
| Indice nominal (kW) | 2.2 | 2.2 | 2.2 | 2.2 |
| Indice min. (kW) | - | - | - | - |
| Consommation en 1h | 160 gr/h | 157.14 gr/h | ||
| Consommation en 1h (à 15°C et 1013mbar pression) | 209.5 lt/h | 243.6 lt/h | ||
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
BUT INTERNATIONAL 1 RUE SPINOZA 77184 EMERAINVILLE FRANCE
