Type de produit	Cuisinière à gaz
Marque	AYA
Modèle	ACGG560W
Catégorie gaz	II 2E+3+ (gaz naturel et butane/propane)
Dimensions (L x P x H)	Environ 50 x 60 x 85 cm (hauteur réglable avec pieds)
Poids	Environ 50 kg
Alimentation électrique	230 V ~ 50 Hz (uniquement pour allumeur et éclairage)
Alimentation gaz	Gaz naturel (G20/G25) ou butane/propane (G30/G31) selon injecteurs installés
Brûleurs de surface	4 brûleurs : 1 rapide (3 kW), 1 semi-rapide (1,75 kW), 1 semi-rapide (1,75 kW), 1 auxiliaire (1 kW)
Four	Four gaz avec thermostat (145 °C à 270 °C) et grill (2,2 kW)
Allumage	Manuel (allumette ou briquet) ou piézo (selon modèle)
Sécurité	Dispositif de sécurité FFD (flamme de gaz défaillante) sur brûleurs du four et grill ; coupe-gaz automatique en cas d'extinction
Accessoires fournis	Grille émaillée, lèche-frite, couvercle de protection du grill
Matériau	Table de cuisson en émail, façades en acier traité, porte en verre
Entretien	Nettoyer avec un chiffon doux et eau savonneuse ; éviter les abrasifs
Pièces détachées	Injecteurs, tuyau gaz, brûleurs, chapeaux, grilles, etc. disponibles auprès du SAV agréé
Réparabilité	Interventions par technicien qualifié ; utilisation de pièces d'origine recommandée
Garantie	Garantie constructeur (voir conditions en magasin)

FOIRE AUX QUESTIONS - ACGG560W AYA

Quel type de gaz utiliser avec la cuisinière AYA ACGG560W ?

La cuisinière est livrée pour fonctionner au gaz naturel (G20/G25) ou au butane/propane (G30/G31). Vérifiez l'étiquette derrière l'appareil pour connaître le réglage d'usine. Pour changer de gaz, faites appel à un technicien qualifié qui remplacera les injecteurs et réglera la flamme.

Comment allumer le four de la cuisinière ACGG560W ?

L'allumage peut être manuel (à l'aide d'une allumette ou d'un briquet) ou piézo si votre modèle en est équipé. Tournez le bouton du four sur la position souhaitée, maintenez enfoncé pendant 3 secondes après allumage pour activer la sécurité thermocouple.

Que faire si le brûleur du four ne s'allume pas ?

Vérifiez que l'alimentation gaz est ouverte et que le bouton est bien enfoncé. Si après 15 secondes il ne s'allume pas, arrêtez, ouvrez la porte et attendez au moins une minute avant de réessayer. Si le problème persiste, contactez le service après-vente.

Comment régler la flamme minimale des brûleurs ?

Après un changement de gaz, le réglage de la flamme minimale peut être nécessaire. Retirez les manettes et utilisez un tout petit tournevis pour ajuster la vis de réglage située sur la tige du robinet. La flamme doit faire au moins 4 mm de long et ne doit pas s'éteindre en passant de la position max à min.

Puis-je utiliser la cuisinière sans hotte aspirante ?

Oui, mais une ventilation naturelle ou mécanique est obligatoire. La pièce doit avoir une arrivée d'air d'au moins 100 cm² et une évacuation d'air vicié d'au moins 100 cm². Une hotte reliée à l'extérieur est fortement recommandée.

Comment nettoyer les brûleurs de la table de cuisson ?

Retirez les grilles, les chapeaux et les brûleurs. Lavez-les avec de l'eau savonneuse tiède, rincez et séchez. Ne pas utiliser de produits abrasifs ou d'éponges métalliques qui rayeraient l'émail.

Quels types de casseroles utiliser sur les brûleurs ?

Utilisez des casseroles à fond plat de diamètre adapté à la flamme. Pour le brûleur rapide (3 kW), privilégiez des diamètres de 22 à 26 cm ; pour l'auxiliaire (1 kW), des diamètres de 12 à 16 cm. Évitez les fonds concaves ou convexes.

Comment changer le tuyau d'alimentation en gaz ?

Le tuyau doit être remplacé avant sa date de péremption par un technicien qualifié. Utilisez un tuyau normalisé (TFEM pour gaz naturel, tuyau spécifique butane/propane avec colliers). La longueur ne doit pas dépasser 1,5 m et doit être visible sur tout son parcours.

Que faire si le four chauffe de manière inégale ?

Vérifiez la position de la grille, le temps de cuisson et le réglage du thermostat. Assurez-vous que le brûleur du four est propre et que l'air circule bien. Si le problème persiste, contactez le service après-vente.

Où trouver les pièces détachées pour la cuisinière ACGG560W ?

Les pièces détachées d'origine (injecteurs, brûleurs, chapeaux, grilles, etc.) sont disponibles auprès du service après-vente agréé du revendeur. Il est recommandé de n'utiliser que des pièces d'origine pour la sécurité et la performance.

MODE D'EMPLOI ACGG560W AYA

3.1 Consignes sur la ventilation
3.2 Positionnement de la cuisineire
3.3 Réglage des pieds
3.4.Installation du tuyau de gaz et contrôle de l'étanchéité
3.5 Avertissements et précautions
3.6 Changement du gaz

4.Partie : UTILISATION DE LA CUISINIÈRE

4.1 Utilisation des brûleurs dessus gaz
4.2 Utilisation du four gaz

4.2.1 Four gaz 4.2.2. Grill
4.3 Accessoires du four

5.Partie : NETTOYAGE ET ENTRETIEN

5.1 Nettoyage
5.2 Entretien

6.Partie : SERVICE APRES VENTE ET TRANSPORT

6.1 Avant de contacter le service après vente
6.2 Information relative au transport

Cher client,

Notre but est de vous offrir des produits de qualité qui répondent à vos attentes, fabriqués dans des usines modernes et dont la qualité a soigneusement été testée.

Cette notice d'utilisation a ete conue pour vous aider dans l'utilisation de voite cuisiniere, qui a ete fabriquee avec les toutes dernieres technologies, avec fiabilitie et efficacite.

Avant de commencer à utiliser votre cuisinière, nous vous suggerons de dire attentivement cette notice, qui contient tous les renseignements de base pour une installation fiable, pour un bon entretien et une'utilisation correcte.

Partie 1: PRÉSENTATION DU PRODUIT

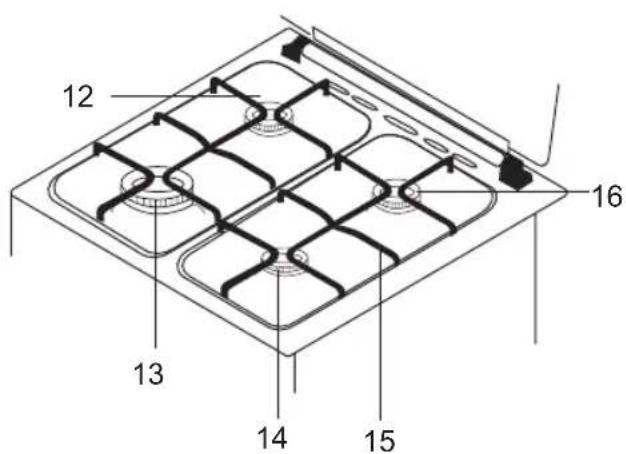

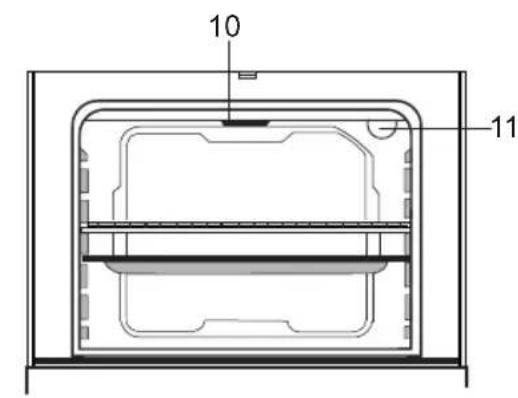

1.1 PRÉSENTATION:

Listedifferentespartiedelaquisiniere:

1-Couvercle
2- Table de cuisson
3- Panneau de commande 10. Brûleur semi-rapide
4-Poignée de la portedou four 11.Bruleur rapide
5-Façade 12-Brûleur auxiliaire
6-Pieds 13-Grilles émailées
7- Portedou four 14-Bruleur semi-rapide
8-Lèche frite
9-Grille

Partie 2: AVERTISSEMENTS

RESPECTEZ TOUTES LES MESURES DE SECURITE CI-DESSOUS ET LISEZ ENTIEREMENT CETTE NOTICE AVANT DE COMMENCER A UTILISER LA CUISINIÈRE.

Cette ciusiniere a ete conque pour un usage domestique, excluant l'usage professionnel
Veuillez contrôle soigneusement que la cuisine ne presente aucun dommage une fois déballée. En cas de dommage, ne pas l'utiliser et contactez immédiatement votre revendeur.
Étantdonnedeqeslarmiauxd'emballage (nylon,agrafes,polystyrene,etc.)peuvent etre dangereux pour les enfants,veuillezlesassembleretleséloignerimmédiatement.
La cuisine doit etre installee et mise en marche par un technicien agree. Le fabricant n'est pas tenu pour responsable des dommages causés par un mauvais emplacement ou une mauvaise installation realisee par un personnel non-agree.
Avant de brancher votre cuisinière au réseau gaz et électrique, veuillez contrôle s'il est adaptable aux indications précises sur l'emballage ou sur la plaque signalétique située sur la cuisinière.
Si vous n'avez pas l'intention d'utiliser la cusinière pendant une longue période, débranchez la prise électrique. Veillez aussi à fermer le robinet de gaz lorsque vous n'utilisez pas l'appareil.
Débranche toujours la cuisine avant le nettoyage ou l'entretien.
Certaines parties de la cusinière peuvent rester chaudes après l'utilisation. C'est pourquoi il est recommandé de laisser refroidir avant de toucher les parties directement exposées à la chaleur. Tenir les enfants hors de portée de la cusinière.
N'approche pas de matieres inflammables lorsque la cuisine est en fonctionnement.
Faites attention aux cables d'alimentation des autres apparciels electriques qui se trouvent pres de l'appareil, afin qu'ilns ne soient pas en contact avec les zones chaudes.
Veillez à ce que les manettes de la cuisine sont soient bien sur «0» lorsque l'appareil n'est pas en marche.
L'utilisation d'une cuisine à gaz provoque toujours de la chaleur et de l'humidité dans la pierce où elle est installée. Assurez-vous que la cuisine est correctement ventilée conformément aux normes en vigueur. Gardez les ouvertures de ventilation naturelle ouvertes ou installez un appeareil de ventilation mécanique (type hotte aspirante avec évacuation vers l'extérieur)
Une utilisation intensive prolongée de la cusinière peut nécessiter une ventilation supplémentaire, par exemple en ouvrant une fenêtre ou en utilisant une ventilation plus efficace: vous pouvez par exemple augmenter le niveau de la ventilation mécanique si vous en avez une.
Fermez tous les brûleurs avant de referrer le couvercle.
- Cette notice a ete concue pour plusieurs modles. Vaure ciusiniere ne comprend peut-etre pas toutes les caractéristiques decrites dans cette notice. Veuillez donc bien faire attention aux indications.

POUR L'EFFICACITE ET LA SECURITE DE LA CUISINIÈRE, NOUS VOUS RECOMMANDONS D'UTILISER UNIQUÉMENT LES PIECES DETACHEES D'ORIGINE ET DE NE FAIRE APPEL QU'AU SERVICE APRES VENTE AGREE DU REVENDEUR EN CAS DE BESOIN

Partie 3 : INSTALLATION

Cette cusinière moderne, fonctionnelle et pratique, fabriquée avec les meilleurs matériaux, saura répondre à vos besoin. Vousdezire cette notice d'utilisation afin d'eviter des problèmes dans le futur, et afin de pouvoir obtaining des résultats satisfaisants. Les instructions suivantes sont très importantes pour une installation et une utilisation correctes. Elles doivent en particulier être lues par le technicien qui doit installer la cusinière

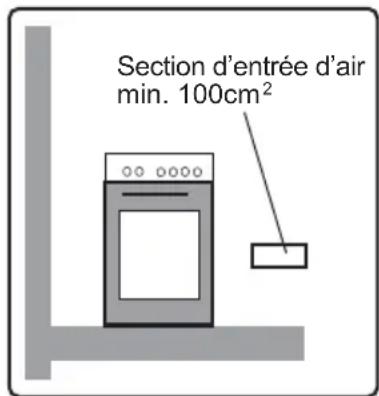

3.1 Consignes sur la ventilation

Votre cuisinière doit être installée et utilise dans un endroit où il y aura toutes une ventilation efficace. La combustion du gaz est possible grâce à l'oxygène de l'air. Il est donc nécessaire que cet air soit renouvelé et que les produits de combustion soient evacués conformément à la reglementation en vigueur.

L'installation de cette cuisine doit être conforme aux règlements en vigueur (arrêtés du 22-10-1969, du 02-08-1977 et du 24-03-1982) et aux règles de l'art (D.T.U 61-1- installation de gaz -édité par le CSTB).

Le D.T.U 61-1 fixe la valeur minimale de la section libre totale des ouvertures permanentes (fentes, perforations, grilles, gains, etc....) destinée à l'évacuation de l'air des cuisines à au moins 100 cm2. Le D.T.U 61-1 spécifie que la partie supérieure de l'ouverture permanente pour l'évacuation de l'air vicié par les produits de combustion doit être au moins située à 1,80m au moins au dessus du sol de la cuisine.

Pendant son fonctionnement, cette cusinière consomme 2m3 /h d'air par kw. Il doit y avoir une ventilation naturelle suffisante pour que le gaz puisse etre utilisé dans cet environnement.

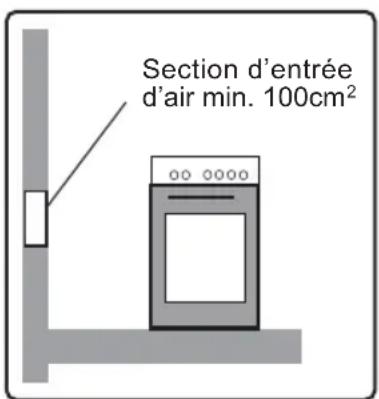

Le flux d'air doit entre par le bas (mini 100cm^2 ) et sortir par le haut (mini 100cm^2 ), au moyen d'ouvertures dans les murs de la piece qui doivent donner directement vers l'extérieur.

Figure 1 Figure 2

Les ouvertures d'arrivée d'air ne doivent jamais être bouchées et doivent de préférence être placees à l'opposé des gaz brûlés (fig.1 et 2). S'il est impossible d'ouvrir ces ventilations vers l'extérieur à l'endroit où est installée la cusinière, l'air d'arrivée peut aussi provenir d'un autre endroit à condition qu'il soit correctement ventilé et qu'il ne s'agisse ni d'une chambre ni d'un endroit dangereux.

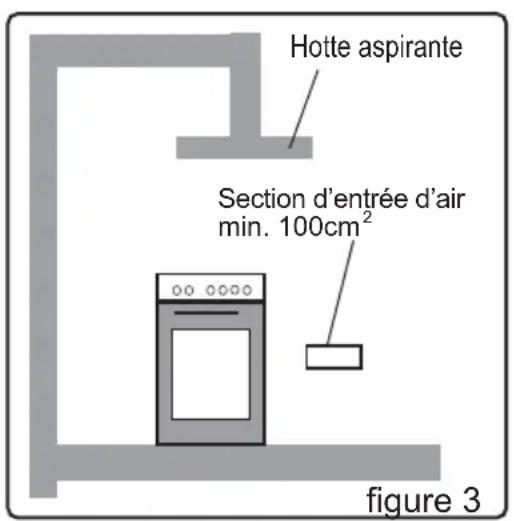

Evacuation des gaz brûlés

Il est conseilé d'installer, soit une hotte d'évacuation directement reliée à l'extérieur (fig.3), soit un ventilateur électricque installé sur la fenêtre ou le mur extérieur (fig.4). Les evacuations d'air usage ne doivent jamais être bouchées. La puissance de cette ventilation doit correspondre au volume de la cuisine multiplie par 3 au minimum, mais il est conseillé de le multiplier par 5 (exemple : pour une cuisine de 3 × 4 × 2.5 = une puissance minimum de 90 ~m / 3 sera correcte, mais 150 ~m / 3 sera préféable.

figure 5

3.2 Positionnement de la cusinière

La cuisine ne peut etre placee pres d'un autre meuble, mais bien faire attention que la hauteur du meuble ne depasse pas la hauteur de la cuisine (fig.5).

• Veillez à ne pas placer la cusinière pres d'un réfrigérateur, ni pres de matières inflammables comme les rideaux, les chiffons imperméables ... etc. qui pourrait prendre feu rapidement.

• Laissez un espace libre de 2 cm entre l'arrière de la cuisine et le mur pour la circulation de l'air.

• Le meuble situé à côté de la cusinière doit être résistant à une chaleur de plus de 50^ au-delà de la température ambiente.

• Si le meuble de cuisine est plus haut que la table de cuisson, il doit y avoir un espace d'au moins 11 cm entre leurs cotsés.

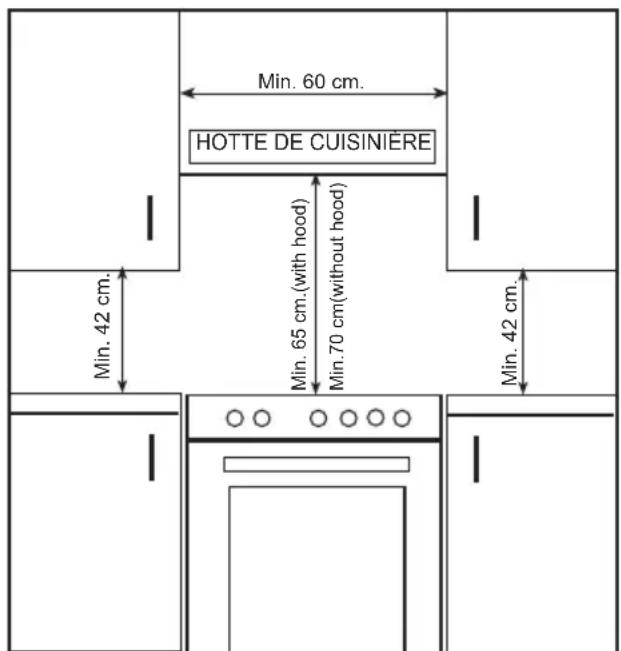

• Les dimensions minimums au-dessus de la table de cuisson, de la hotte, des meubles lateraux sont indiquées sur la figure 5. La hotte d'évacuation doit être au moins à 65 cm de hauteur de la table de cuisson. S'il n'y a pas de hotte, la hauteur du meuble situé au-dessus ne doit pas être inférieure à 70 crn.

3.3 Réglage des pieds

Votre cuisineire possede 4 pieds reglables. Il est nécessaire de vérifier la mise a niveau avant la mise en service. Vous pouvez effectuer ce réglage en vissant ou dévissant les pieds avec une hauteur maximum de 15mm .Quand les pieds sont correctement régles, vous ne doivent pas bouger la cuisineire en la tirant, mais en le bouvant (attention de ne pas la soulever par la poignee de la porte du four).

3.4 Installation du tuyau de gaz et contrôle de l'étanchéité

Le branchement gaz de la cusinière doit également être fait selon les normes en vigueur par un technicien qualifié (article 10 de l'arrêté du 02-08-1977 et aux règles de l'art D.T.U 61-1 impoasant sur l'extrémité de la canalisation la présence d'un robinet de commande pour le gaz naturel un détenueur-declencheur conforme à la norme NF D 36-303. Ce robinet de commande permet de couper l'alimentation en gaz lorsque l'appareil n'est pas utilisé).

Vérifiez tout d'abordquel est le type de gaz installé sur la cusinière. Cette information est indiquée par une étiquette collée à l'arrière de la cusinière. Vous trouvez les informations relatives aux types de gaz et injecteurs dans le tableau des caractéristiques techniques.

Vérifiez que la pression du gaz d'entrée soit conforme aux valeurs précisées dans le tableau des caractéristiques techniques afin d'avoir la meilleure efficacité et d'assurer le minimum de consommation de gaz. Si la pression du gaz utilisé est différente de ces valeurs ou variable, vous devrez ajouter un régulateur de pression au tuyau d'entrée.

Nous vous recommendons de contacter le service après vente afin d'effectuer ces mesures et réglages.

Branchement gaz butane - propane (voir aussi point 3 .7 ci-dessous)

Le technicien devra tout d'abord vérifier le réglage gaz de votre cusinière. Si elle est livrée en gaz naturel, il devra changer les injecteurs (voir ci-dessous) pour la rendre utilisable en gaz butane. L'installation doit être faite avec un tuyau gaz spécifique butane/propane vendu avec 2 colliers, l'embout gaz butane avec le joint sera installé sur la cusinière, le tuyau sera enforcé à fond sur cet embout et un collier sera installé en serrant correctement, mais sans couper le tuyau. Faire de même cote détendeur (voir fig. 7).

La longueur maximale autorisée est 1.5m . Il est également possible demettre un tuyau à embout mécanique (TFEM) spécialement prévu pour le gaz butane et vendu dans les magasins spécialisés. Il est très important de surveiller la date de péremption indiquée sur le tuyau et le changer avant cette date pour assurer la sécurité.

Branchement gaz naturel (voir aussi point 3 .7 ci-dessous)

Le technicien devra installer un tuyau à embout mécanique (TFEM) suivant la norme NF D 36107 et brancher la cuisineire selon les normes en vigueur (voir fig. 8)

Points à respecter lors de la connexion du tuyau alimentation gaz :

• Aucune partie du tuyau ne doit enter en contact avec une surface dont la chaleur est supérieure à 50^ (la distance minimum entre le tuyau et les parties chaudes doit être de 20mm.

• La longueur du tuyau ne doit pas dépasser 1,5 m.

• Le tuyau ne doit pas etre coupé, serré ou plie.
• Le tuyau ne doit pas toucher de bords pointus ou coupants, des objets mobiles, et ne doit pas'être défectueux.
• Le tuyau doit être contrôle intégralement avant installation, afin de vérifier qu'il n'y ait pas de défaut de fabrication.
• Lorsque le gaz est branché, l'étanchéité du tuyau doit être contrôle avec un produit spécifique à bulles par un technicien qualifié. Aucune bulle ne doit appararître. Si des bulles apparaisent, vérifie le joint de connexion et refaites le test. Ne jamais utiliser de briquet, d'allumette, etc. lors de ce contrôle.
• Les colliers de serrage du tuyau gaz butane ne doivent pas etre rouillés.
• La date de validité du tuyau doit être contrôle régulierement.

ATTENTION! Ne pas utiliser de briquet ou d'allumette pour contrôle les fuites de gaz.

3.5 Avertissements et précautions

• Notre cuisine a eté fabriquée conformément aux instructions de sécurité relatives aux apparèils à gaz. Les travaux d'entretien et de réparation doivent uniquement être effectuels par un technicien du service après vente.
• Les travaux d'installation et de réparation réalisés sans suivre les instructions peuvent représenter un danger.
• Lorsque la cuisine est utilisée, les surfaces extérieures chauffent. Les surfaces interieures du four, les composants chauffants et la vapeur sortante sont très chaudes. Meme si l'appareil est eteint, ces parties gardent leur chaleur pendant un certain temps. Ne touche pas les surfaces chaudes et tenez les enfants eloiignes de la cuisine.
• Ne pas laisser la cusinière sans surveillance lors de la cuisson d'huiles liquides ou solides.
• Des flammes ou une surchauffe extréme peuvent se produit. Ne jamais verser d'eau sur des flammes provenant d'huile. Couvrir la casserole ou la poële avec son couvercle afin d'étouffer la flamme, puis éteindre la cuisineière.
• Ne jamais rien laisser posé sur la porte lorsqu'il est ouvert. Vous risqueriez de déséquilibrer la cuisine.
• Ne pas placer d'objets lourds ou inflammables, (nylon, sacs en plastique, papier, chiffon, etc.) sous la cuisine
• Fermez le robinet à gaz lorsque vous n'utilise pas la cuisineire.
• Protégez votre apparéil contre les effets atmosphériques. Ne l'exposez pas au soleil, à la pluie, à la neige, etc...

3.6 Changement de gaz

Attention : Les procédures suivantes doivent être réalisées par un technician qualifié

Changement des injecteurs du dessus gaz:

Les brûleurs gaz peuvent être adaptés à différents types de gaz en changeant les injecteurs correspondants.

Les étapes suivantes doivent être effectuees :

• Coupe l'alimentation de gaz.

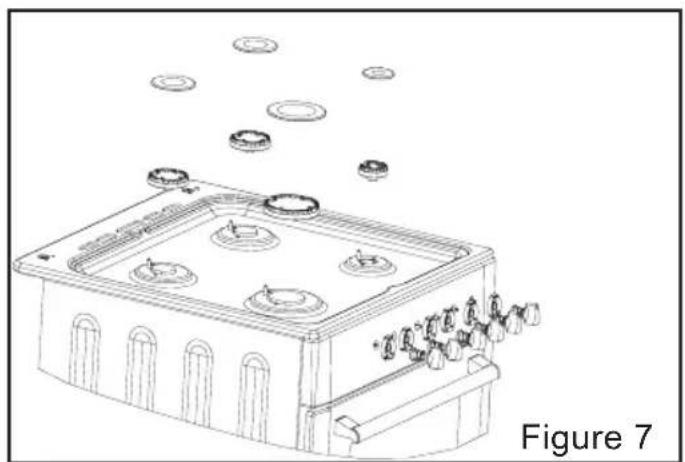

• Retirez le chapeau de brûleur + le brûleur supérieur. (voir fig.7)

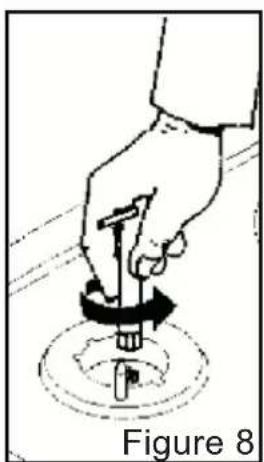

• Devissez les injecteurs. (voir fig.8)
• Mettez les nouveaux injecteurs en place conformément au type de gaz à utiliser, selon le tableau de données (page 16).

Changement des injecteurs du four et du grill :

Les brûleurs gaz peuvent être adaptations à différents types de gaz en changeant les injecteurs correspondants.

Les étapes suivantes doivent être effectuees

• Demontez le brûleur du four en dévissant les vis de fixation comme indiqué sur les dessins ci-dessous.
• Dévissez les injecteurs situés sur le support d'injecteur (fig. 6)
• Mettez les nouveaux injecteurs en place conformément au type de gaz à utiliser, selon le tableau de données (page 16).

Réglage de la position de flamme réduite (mini) :

Quand il y a changement de gaz (injecteurs) il faut vérifier et régler le réglage de la flamme quand on met le robinet gaz sur la position minimum.

• Assurez-vous que l'alimentation de gaz est ouverte.
• Allumez les brûleurs un par un et mettez les sur la position minimum.
• Retirez les manettes afin de pouvoir acceder aux vis de réglage
• A l'aide d'un tournevis très fin, vissez ou dévissez la vis de réglage, afin que la flamme du brûleur soit correctement au minimum (Figure 6).
• Lorsque la flamme atteint une longueur d'au moins 4 mm, le réglage gaz est correct. Pour contrôle, assurez-vous que la flamme ne s'est int pas en passant de la position maximale à la position minimale.

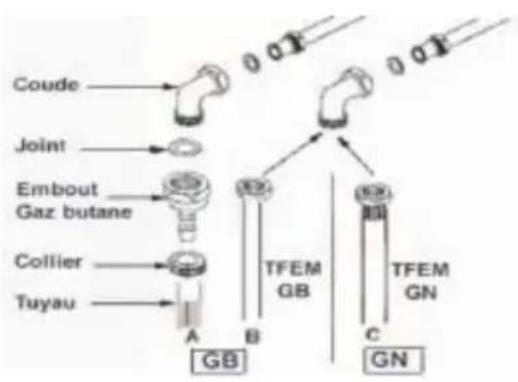

Changement du tuyau alimentation gaz: Gaz butane/propane

Le tuyau d'alimentation doit être conforme aux réglementations en vigueur (dessin A et B ci-dessous), et doit être visible sur toute sa longueur et place soigneusement afin d'eviter tout contact avec les parties chauffantes.

Il est obligatoire de placer un joint entre le coude et le raccord d'alimentation de gaz. (dans le cadre d'un branchement avec l'embout gaz butane, car dans le cadre d'un TFEM, le joint est deja place dans le raccord)

Gaz naturel

Pour la France, la connexion doit se faire au moyen et d'un tuyau flexible (TFEM) visibles sur toute sa longueur (dessin "C" ci-dessous) et place soigneusement afin d'eviter tout contact avec les parties chauffantes.

Partie 4: UTILISATION DE LA CUISINIÈRE

Partie 4: UTILISATION DE LA CUISINIÈRE

4.1 Utilisation des brûleurs dessus gaz

Lisez soigneusement les instructions afin de pouvoir utiliser votre cusinière en toute sécurité et avec la meilleure efficacité.

Les symboles des manettes du bandeau indiquent la position des brûleurs allumés.

Utilisez une allumette ou un allumeur piezzo pour allumer les brûleurs. Appuyez sur la manette du brûleurChoisi,tournez-la au maximum dans le sens contraire des aiguilles d'une montre et approchez aussitot la flamme pour allumer le gaz.Chaque bruleur peut fonctionner au mode maximum, minimum ou intermediaire. Les positions maximum et minimum sont indiquees par les symboles.Pour eteindre le bruleur,tournez la manette dans le sens des aiguilles d'une montre jusqu'à la position "0".

Dimensions des cassetoles

Afin d'obtenir la plus grande efficacité des brûleurs, faites attention à la taille des casseroles placées sur les brûleurs, et utilisez des casseroles parfaitement plane. Ne pas utiliser de casseroles dont le fond est concave ou convexe pour éviter les pertes d'énergies. Utilisez des casseroles de taille correspondante à la flamme.

4.2 Utilisation du four gaz

4.2.1 Four gaz

Allumage manuel: Utilisez une allumette ou un allumeur piezzo pour allumer le brûleur, appuyez et tournez la manette du four sur la position de votrechioix, approchez aussiot la flamme pour allumer le gaz et dés que le brûleur est allumé, enlevez la flamme de l'allumette, et restez appuyé sur la manette pendant environ 3 secondes (un composant thermique détecte la flamme du brûleur et maintainent ouvert le gaz. En cas de disparition de flamme lorsqu'un liquide déborde sur le brûleur ou cas similaires, le composant thermique détecte la perte de chaleur et coupe le gaz en moins de 60 secondes).

50x60

POSITION	TEMPETURE
MAX.	270°C.
-	250°C.
5	240°C.
-	220°C.
3	190°C.
-	180°C.
1	160°C.
MIN.	145°C.

4.2.2 Grill

Le fonctionnement du grill n'est pas divisé en différents degrés de température. Il fonctionne sur un seul mode afin de creer une source de chaleur constante. Pour se faire, le bouton du brûleur de grill doit être tourné sur la position avec le symbole de grill. Vous pouvez allumer le brûleur de grill de deux manières, comme pour le brûleur de four.

Allumer à l'aide d'allumeur-étincelle: Si vous four est équipé d'un bouton allumeur-étincelle, appuyez sur le bouton du grill et tournez le bouton sur la position grill tout en appuyant sur le bouton d'allumage.

Si le bouton est équipé de la fonction de flamme de gaz défailleante (FFD), veuillez suivre les procédures décrites sous le paragraphe 4.3. Lorsque vous appuyez sur le bouton allumeurétincelle, des étincelles se forment automatiquement entre l'allumeur-étincelle et le brûleur, et le brûleur s'allume en conséquence. Vous pouvez ensuite relâcher le bouton allumeurétincelle.

Allumer manuellement: Si vous four n'est pas disposé des fonctions d'allumage citées ci-dessus, ou s'il y a une coupure de courant vous empêchant d'utiliser ces fonctions, vous pouvez procéder à un allumage manuel. Pour un allumage manuel, appuyez sur le bouton du grill et tournez-le sur la position du grill tout en tenant une flamme (c'est-à-dire un briquet ou une allumette, etc.) sur les trous de l'extrémité avant du brûleur. Dés que vous VOYZ que le brûleur s'allume, enlevez la flamme. Si le bouton est disposé de la fonction de flamme de gaz défailleante (FFD), veuillez suivre les procédures décrites sous le paragraph 4.3.

Lorsque le brûleur de grill est utilisé, le couvercle de protection du grill doit être place entre la table de cuisson et le bord supérieur de la porte du four. Le brûleur de grill ne doit jamais être utilisé sans son couvercle de protection car cela risque d'endommager le four en raison de la surchauffe du panneau de commande, et représenté un risque pour l'utilisateur et les petits enfants qui au contact du four.

ATTENTION: Les parties accessibles peuvent être chaudes pendant que le grill est en marche. Tener les petits enfants hors de portée.

ATTENTION:

• Si le brûleur ne s'est pas allumé au bout de 15 secondes, arrêtez l'appareil, ouvrez la porte et/ou attendez au moins une minute avant d'essayer de rallumer le brûleur.
• Si les flammes du brûleur s'éteingent accidentellement, éteignez le bouton du brûleur, et attendez au moins une minute avant avant d'essayer de rallumer le brûleur.

4.3 Accessoires utilisés dans le four

Nos you recommend les plats de cuisson indiques dans les tableaux de cuisson selon le type d'aliments a cuire. Outre les plateaux du four, la grille, et la broche pour poulet, vous pouze utiliser des plats en verre, des mouses a gâteaux, des plateaux de four spéciaux adaptés à une utilisation au four et qui sont disponibles dans le commerce. Contrôlez les renseignements relatifs fournis par le fabricant.

Si un petit plat est utilisé, placez ce plat sur la grille afin qu'il se retrouve correctement placé au milieuLes renseignements suivants doivent être pris en compte pour les plats émailés.

Si les alimentes à cuire ne couvent pas entièrement le plateau du four, si les alimentents sont sortis du congelasteur, une déformation peut apparaitre sur le plateau en raison des haute températures de cuisson.

Le plateau retrouvera sa forme une fois refroidi après la cisson. C'est une déformation physique normale résultat de l'effet de la chaleur.

Ne pas placer ce plateau ou plat dans un environnement froid directement après cuisson dans un plateau ou plat en verre.

Ne pas placer sur des surfaces froides et mouillées. Assurez-vous qu'il refroidisse lentement en le plaçant sur un bout de chiffon doux. Sinon, le plateau en verre ou le plat peuvent se briser.

Partie 5: NETTOYAGE ET ENTRETIEN

5.1 Nettoyage

Veillez à ce que tous les manettes des brûleurs soient éteintes et que l'appareil soit froid avant d'effectuer le nettoyage externe.

Contrôlez si les produits de nettoyage sont approuvés et recommends par le fabricant avant de les utiliser. N'utilise pas des crèmes caustiques, des poudres nettoyantes ou des éponges abrasives, ou des outils durs pour éviter d'endommager les surfaces.

Si les liquides débordent autour de votre cuisinière, les parties émaillées peuvent être endommagées. Nettoyez immédiatement les liquides ayant débordé avec un produit approprié.

Nettoyage de l'intérieur du four

L'intérieur du four émailé se nettoie plus facilement lorsque le four est encore un peu chaud. Àpres chaque utilisation, essuyez le four avec un chiffon doux, au préalable trempe dans de l'eau savonneuse. Essuyez-le ensuite une fois de plus avec un chiffon humide, puis séchez le. Il est parfois nécessaire d'utiliser un produit de nettoyage pour effectuer un nettoyage complet. Ne pas nettoyer avec des nettoyants secs ou en poudre.

Nettoyage des brûleurs gaz

Enlevez les grillles émailées, les chapeaux et les brûleurs supérieurs de la cuisine. Nettoyez-les avec de l'eau savonneuse, rincez-les et séchez-les avec un chiffon doux. Faites attention à l'emplacement correct des brûleurs cliquets en les remettant en place.

Ne vous servez pas dépONGes abrasives pour nettoyer, car cela rayerait la surface. Il est tout à fait normal que les parties des chapeaux de brûleurs et des grilles émailées touchant les flammes s'alterent à certains endroits. Ces extrémités usées ne rouillent pas

Autres contrôles

Contrôlez la date de validité du tuyau de gaz régulièrement. En cas de date à échéance, veuillez à le changer au plus vite.

En cas de problèmes lors de l'utilisation des manettes de commande des brûleurs ou du four (ex : manettes difficiles à tourner), veuillez contacter le service après vente.

6.Partie: SERVICE APRES VENTE ET TRANSPORT

6.1 Avant de contacter le Service après vente

Si le four ne chauffe pas :

Vérifiez la position de la manette du four

Cuisson (si la partie inférieure-supérieure ne cuit pas de maniere egale);

Contrôlez les emplacements des grilles, le temps de cuisson et la position de la manette du four.

Si vos problèmes persistent malgré ces suggestions, veuillez contacter le service après vente

6.2 Information relative au transport

Si vous avez besoin de transporter la cuisineire, gardez l'emballage original du produit et transporte- le avec. Respectez les consignes de transport indiquees sur I'emballage.

Scotchez les parties supérieures, le couvercle et les grilles de la cuisineire.

Placez une feuille de papier entre le couvercle supérieur et la table de cisson, recouvre le couvercle supérieur puis scotchez-le aux surfaces laterales du four.

Ouvrez la porte du four et mettez du carton ou du papier sur la vitre interieure du four afin que le leche frite et la grille n'endommagent pas la contre-porte du four au cours du transport.

Scotchez également la porte du four aux parois laterales.

Si vous n'avez pas l'emballage original;

Prenez des mesures afin de protégger les surfaces externes (verre et surfaces peintes) de la cuisine contre les évventuels coups.

TABLEEAU 4

Catègorie II 2E+3+	LPG		NG
	G30	G31	G20	G25
	28-30 mbar	37 mbar	20 mbar	25 mbar
BRULEUR RAPIDE
Diamètre d'injecteur (%mm)	85	85	115	115
Indice nominal (kW)	3	3	3	3
Indice min. (kW)	0.85	0.85	0.7	0.7
Consommation en 1h	218.13 gr/h	214.28 gr/h
Consommation en 1h (à 15°C et 1013mbar pression)			285.7 lt/h	332.2 lt/h
BRULEUR AUXILIAIRE
Diamètre d'injecteur (%mm)	50	50	72	72
Indice nominal (kW)	1	1	1	1
Indice min. (kW)	0.4 0.4		0.3	0.3
Consommation en 1h	72.71 gr/h	71.42 gr/h
Consommation en 1h (à 15°C et 1013mbar pression)			95.24 lt/h	110.74 lt/h
BRULEUR INTERMÉDAIRE
Diamètre d'injecteur (%mm)	65	65	97	97
Indice nominal (kW)	1.75	1.75	1.75	1.75
Indice min. (kW)	0.65	0.65	0.495	0.495
Consommation en 1h	127.25 gr/h	125 gr/h
Consommation en 1h (à 15°C et 1013mbar pression)			166.66 lt/h	193.79 lt/h
BRULEUR DE FOUR
Diamètre d'injecteur (%mm)	76	76	120	120
Indice nominal (kW)	2.8	2.8	2.8	2.8
Indice min. (kW)	1.4	1.4	1.4	1.4
Consommation en 1h	203.6 gr/h	200 gr/h
Consommation en 1h (à 15°C et 1013mbar pression)			266.7 lt/h	310.1 lt/h
BRULEUR DE GRILL
Diamètre d'injecteur (%mm)	6.8	6.8	110	110
Indice nominal (kW)	2.2	2.2	2.2	2.2
Indice min. (kW)	-	-	-	-
Consommation en 1h	160 gr/h	157.14 gr/h
Consommation en 1h (à 15°C et 1013mbar pression)			209.5 lt/h	243.6 lt/h

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet menager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique etlectronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuilles prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets menagers ou le magasin où vous avez acheté le produit.

BUT INTERNATIONAL 1 RUE SPINOZA 77184 EMERAINVILLE FRANCE
