ALF1207W - Machine à laver AYA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver
Marque	AYA
Modèle	ALF1207W
Capacité de charge maximale	7 kg
Dimensions (H x L x P)	85 x 59,6 x 57 cm
Vitesse d'essorage maximale	1200 tr/min
Alimentation électrique	220-240 V ~ 50 Hz
Pression d'eau requise	0,1 à 1 MPa
Programmes de lavage	Coton 90°C, Coton 60°C (avec/sans prélavage), Coton 40°C, Synthétique 60/40/30°C, Laine 40/30°C/eau froide, Lavage rapide, Rinçage, Essorage, Vidange
Fonctions supplémentaires	Rinçage supplémentaire, Arrêt cuve pleine, Départ différé (1h/3h/5h/7h)
Sécurité enfants	Verrouillage enfants activable par combinaison de touches
Type de charge	Frontale (hublot)
Niveau sonore (estimation)	Non spécifié, mais conforme aux normes
Classe énergétique	Non spécifiée (données basées sur EN60456)
Entretien et nettoyage	Nettoyer régulièrement le bac à produits, le filtre de pompe, les filtres d'arrivée d'eau, et le tambour
Détection d'erreurs	Système automatique avec codes d'erreur (E01 à E10) affichés par les voyants

FOIRE AUX QUESTIONS - ALF1207W AYA

Comment installer la machine à laver AYA ALF1207W ?

Avant la mise en service, démontez les vis de bridage à l'arrière. Réglez les pieds pour équilibrer la machine sur une surface plane et solide. Raccordez le tuyau d'arrivée d'eau au robinet fileté 3/4, et le tuyau de vidange à une hauteur de 60 à 100 cm du sol. Branchez la prise électrique 10 A avec terre.

Quel programme utiliser pour le linge délicat (laine, soie) ?

Pour la laine, utilisez les programmes Laine 40°C, Laine 30°C ou Laine eau froide. Pour les rideaux et textiles délicats, le programme Rideaux est recommandé. Sélectionnez une vitesse d'essorage réduite si nécessaire.

Comment activer le verrouillage enfants ?

Appuyez simultanément sur les deux premiers boutons du panneau de commande pendant plus de 3 secondes. Les voyants Lavage, Rinçage et Essorage clignotent 2 secondes pour confirmer. Pour désactiver, répétez la même action.

Que faire si la machine ne démarre pas ?

Vérifiez que la machine est branchée, que les fusibles sont en état, qu'il y a du courant, que la porte est bien fermée (clic audible), et que le sélecteur de programme n'est pas sur la position arrêt (O). Appuyez sur la touche Départ/Pause.

Comment nettoyer le filtre de vidange ?

Débranchez la machine et fermez le robinet. Laissez refroidir l'eau. Ouvrez le volet du filtre en bas à droite, placez un récipient, puis retirez le filtre de pompe en tournant. Nettoyez-le sous l'eau et remettez en place. Recommandé tous les 2-3 mois.

Que signifient les codes d'erreur E01, E02, etc. ?

Les codes s'affichent par les voyants lumineux : E01 = hublot mal fermé, E02 = problème d'alimentation en eau, E03 = pompe bouchée, E04 = trop d'eau, E05 = chauffage, E06 = moteur, E07 = carte électronique, E08 = moteur, E09 = tension réseau, E10 = communication. Consultez la notice pour les actions.

Comment utiliser la fonction départ différé ?

Sélectionnez un programme, puis appuyez sur la touche de fonction Départ différé jusqu'à ce que le voyant indique 1h, 3h, 5h ou 7h. Le voyant clignote. Appuyez sur Départ/Pause pour lancer le compte à rebours.

Quelle quantité de lessive utiliser ?

La quantité dépend du degré de salissure, de la dureté de l'eau et de la charge. Pour un linge normalement sale, versez une petite dose dans le compartiment 2. Pour du linge très sale, utilisez le prélavage avec 1/4 du détergent dans le compartiment 1 et le reste dans le 2. Suivez les instructions du fabricant de lessive.

Comment éviter les vibrations excessives ?

Assurez-vous que les vis de bridage sont retirées et que les pieds sont correctement réglés pour que la machine soit stable. Ne placez pas la machine sur un tapis. Répartissez le linge uniformément dans le tambour et ne dépassez pas la capacité maximale de 7 kg.

Que faire en cas de panne de courant pendant un lavage ?

Si le courant revient, la machine reprendra le programme là où il s'est arrêté. Le hublot reste verrouillé pendant 2 minutes après la panne. Si vous devez ouvrir la porte, vidangez l'eau via le filtre de pompe comme indiqué dans la notice.

MODE D'EMPLOI ALF1207W AYA

mode d'emploi de machine à laver électronique

SOMMAIRE

SECTION 1: AVANT UTILISATION

• Consignes de sécurité
  Recommendations

SECTION 2: INSTALLATION

Démontage des vis de bridage
Réglage des pieds
Raccordementelectrique
Baccordement du tuvau d'arrivee deau

Raccordement du tuvau de vidange

SECTION 3: SPECIFICATIONS TECHNIQUES

SECTION 4: BANDEAU DE COMMANDE

• Touche ma chene/airret
  Voyants indicateurs de fonction
• Touches de fonction
  Manette seledeur de vlesse dessorage
  Manette seleeder de programme

SECTION 5:LAVAGE

• Préparation du lavage
  Fonctionnement de la machine
  Tableau des programmes

SECTION 6:ENTRETIENETNETTOYAGE

Filtres des raccords d'arrivee deau
Filtredoppmedevidange
Bac a produits
Siphon dassouplissant
Carrosserie
Tambour

SECTION 1: AVANT UTILISATION

CONSIGNES DE SECURITE

Nutilisez ni adapstateur multiple, ni rallonge.
Nutilisez pas de prise dont le cordon est endommage ou fissure.
Si le cable electrique est endommagé, il doit impératifement être remplace par un technicien agéré afin d'éviter tout risque de délectrocution.
- No retirees jamais une prise en tirant sur le cordon. Retirez la prise en la prénant avec la main.
- Ne branchez pas de prise en ayant les mains humides.
- Ne touchez jamais la machine en ayant les mains ou les pieds humides.
- Nouvrez jamais le bac à produits lorsque la machine fonctionne. - Ne force jamais fluouverte de la porte lorsque la machine fonctionne.
- La machine peut atteindre des températures élevées; ne touche pas le hublot (en cours de lavage), ni le tuyau de vidange et l'eau en cours de vidange.
- En cas de problème, débranchez d'abord la machine et fermez le robinet. Ne tente pas de réparer la machine. Adresse-vous au service après-vente agréé le plus proche.
Noubliez pas que l'emballage de votre machine peut etre dangereux pour les enfants.
- Né laissez pas vos enfants jouer avec la machine.
- Ne laissez pas votre animal domestique s'approcher de la machine.
-党的建设 - Votre machine doit uniquement être utilisée par des adultes et conformément aux instructions de ce manuel.
- Voitre machine est destinée à un usage domestique. La garantie ne s'appliquera pas en cas d'utilisation à des fins professionnelles.
- Lappareil ne soit pas être placé sur un tapis qui pourrait obstruer la ventilation dair sous l'appareil.

Si vous nutilise pas votre machine pendant un certain temps, débranche la machine, fermez l'arrivee de eau et laissez la porte ouverte pour laisser secher l'intérieur de la machine et prévenir ainsi la formation de mauvasse oedeurs.
Les procedures de contrôle qualite ont montré qu'une certaine quantite d'eau pouvait rester dans la machine et ne nuit en rien a son bon fondementnement.

SECTION 2: INSTALLATION

Avant d'utiliser cette machine a leer, vérifie les points ci-dessous. DEMONTAGE DES VIS DE BRIDAGE

• Les vis de bridage situées à l'armière de la machine doivent être démontées avant la mise en service de la machine.
• Dévissez les vis en tournant dans le sens inverse des aiguilles d'une montre à l'aisde'une clé approubable. (Fig.1)
  Retirez les vis. (Fig.2) Ainsi que les ensembles complets de bridage (composé de 3 pièces comme indiqué sur la vue fig.2bis) en les faisant pivoter légarement à gauche et à droite pour les reférer de leur emplacement.
• Dans les orifices d'ou ont et eere retirees les vis de bridegade, inserez les vis de fermeture en plastique fournies avec les accessoories. (Fig.3)
• Conservez les vis de bridgage provenant de la machine. Elles pouront été utilisées pour un transport ultérieur de la machine.

REGLAGE DES PIEDS

Ninstaliez pas la machine sur un tapis ou des surfaces similaires.
- Pour un fonctionnement silencieux et sans vibration, place la machine sur une surface plane, non glissante et solide.
Equilibrez au moyen des pieds.
- Desserrez l'écrou de réglage en plastique (Fig.4).
Effectez le réglage en tounant les pieds vers le haut ou vers le bas (Fig.5)
- Une fois que la machine est équilibrée, serez técrou de réglage en plastique en le tournant vers le haut.
- Ne place jamais de cartons, de calens en bois ou d'éléments similaires sous la machine pour compenser des irregularités de niveau du sol.

RACCORDEMENT ELECTRIQUE

• Voiture machine à laver fonctionne sous une tension de 220 - 240V / 50Hz.
• Le cable d'alimentation de votre machine est equipé d'une prise maise avec terre. Cette prise doit imperativement être branchée dans une prise 10 ampères avec terre. Les fusibles de la ligne d'alimentation électrique doivent également être 10 ampères. Si vous ne déspossez pas d'une installation conforme aux normes obligatoires, il

La pression d'eau de Iordre de 0,1-1 Mpa qui s'ecoule de voter robinet permettra a Your machine de fonctionner plus efficacement une pression de 0,1 Mpa equivaut au debut d'eau de plus de 8 litres par minute qu's ecoue d'un robinet entierement ouvert
- Une fois les branchements effectués, vérifie l'absence de fuites au niveau des raccords en ouvrant entièrement le robinet.
Vérifiez que le tuyau d'arrivée d'eau n'est pas pié, fissure ou écrase.
- Vissez le tuyau d'arrivee d'eau sur le robinet filte 3/4.

Fig.6

Fig.7

BACCORDEMENT DU TUYAU DE VIDANGE

Vérifiez que le tuyau de vidange n'est pas pié, tordu, écrase ou étré.
- Installé le tuyau de vidange à une hauteur dau minimum 60 cm et d'au maximum 100 cm du sol.
L'extrémité du tuyau de vidange (crosse de vidange) peut être directement fixée à l'évacuation deau (la dimension de la canalisation doit être d'au moins 4cm, ainsi vous évitrez tout risque de siphonnage) ou à un dispositif spécial installé sur le système

SECTION 3 : SPECIFICATIONS TECHNIQUES

Capacité de charge maximale (linge sec) (kg) 7
Hauteur x Largeur x Profondeur (cm) 85*59,6*57
Vitesse maximale d'essorage (tr/min) 1200

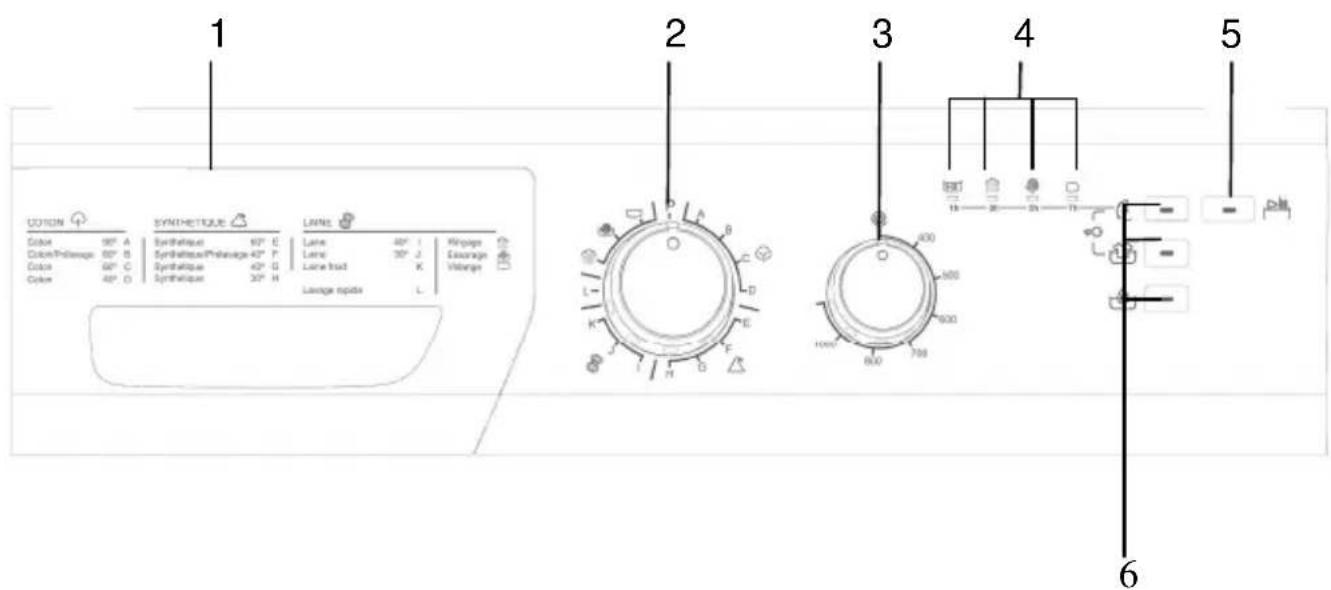

SECTION 4 : BANDEAU DE COMMANDE

1-Bac à produits
2-Sélecteur de programme
3-Sélecteur de vitesse d'essorage
4-Voyants lumineux de fonction
5-Touche depart/pause
6- Touches de fonction

TOUCHÉ DÉPART / PAUSE

Cette touche est utilisé pour démarrer un programme sélectionné, ou pourmettre un programme en cours de marche sur pause.

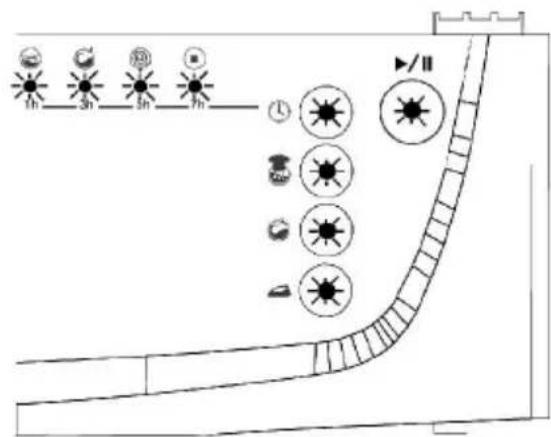

VOYANTS LUMINEUX DE FONCTION

En appuyant sur la touche départ/pause ou sur une autre touche, les voyants lumineux au-dessus des touches et du panneau de commande s'allument, et indiquent la progression des programmes. Lorsqu'un des ces voyageants est allumé, cela signifie qu'un certain programme est en cours. Levoyant est étant lorsqu'une touche de fonction ou la touche départ/pause a été enclenchée, ou si la fonction selectionnée a terminé son opération.

Les voyants lumineux sont également utilisés pour les codes d'erreur précisés au paragraphe 9.

TOUCHES DE FONCTION

Rinçage supplémentaire

Cette fonction vous permet de lancer un essorage supplémentaire pour tous les programmes de lavage.

Arrêt cuve pleine

Cette fonction est recommendée pour certains textiles (synthétiques 100% , laine ou rideau) qui ne sont pas sortis de la machine dés la fin du programme. Elle évite le froissement du linge. Si vous appuyez sur cette touche, la première eau de rincage n'est pas vidangée. Pour poursuivre le programme, appuyez une nouvelle fois sur la départ pause touche.

Départ différé

La fonction départ différé vous permet de régler le démarrage de votre machine avec un-delai. En fonction du-delai que vous désisissez pour le démarrage du programme, appuyez sur la touche de fonction jusqu'à ce que le voyant lumineux de la départ différé s'allume (1h/3h/5h/7h) sur le panneau de commande. Le voyant au-dessus de la touche de fonction va clignoter. Démarrez le programme en appuyant sur la touche départ/pause.

ATTENTION!

Si vous avez oublie deCHOISIR une fonction supplémentaire alors que le programme de lavage a déjà demarré, appuyez sur la touche de la fonction supplémentaire que vous pouze selectionner. Si levoyant lumineux au-dessus de la touche reste allumé, la fonction selectionnée sera lancée. Si levoyant reste allumé pendant un moment puis s'eteint, la fonction que vous avez selectionnée ne sera pas lancée.

REMARQUE : Nos produits comprennent des cartes électroniques et des touches à écran tactile. Il suffit d'appuyer légalrement sur les touches pour activer les fonctions.

MANETTE SELECTEUR DE VITESSE D'ESSORAGE

Cette manette vous permet de régler la vitesse d'essorage de votre linge (fig.9). Si vous positionnez la manette sur la position O, il n'y aura pas d'essorage.

REMARQUE: Veillez à un essorage approprié de votre linge fragile et délicat.

Fig.9

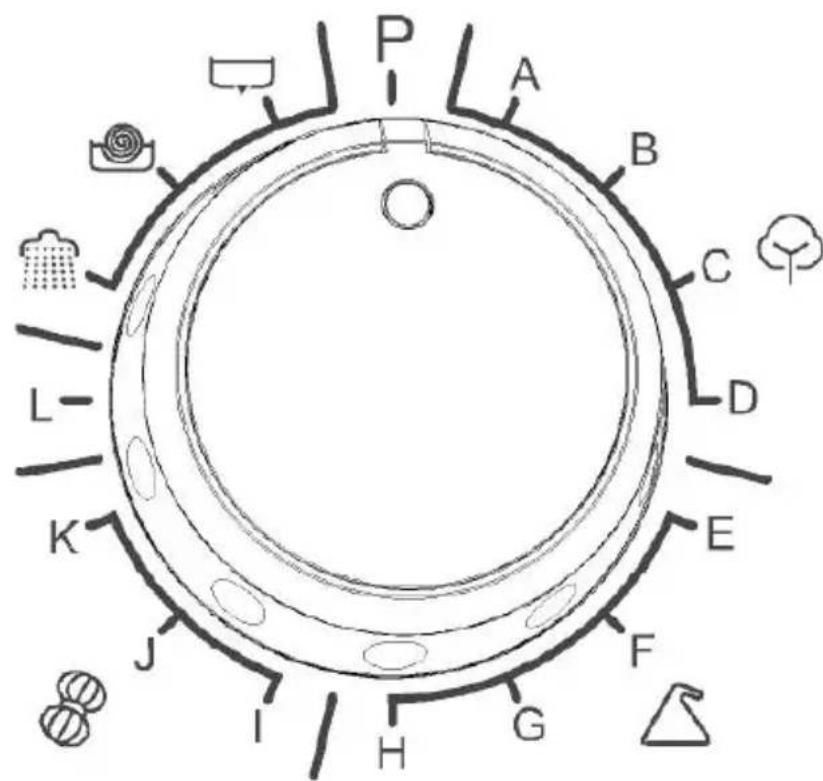

MANETTE SELECTEUR DE PROGRAMME

À l'aide du bouton « Program», vous avez la possibilité de sélectionner le programme avec lequel vous désirez laver vos vêtements. Vous pouvez régler le processus de selection du programme en tournant le bouton « Program » dans les deux sens. Vous doivent prendre des précautions pour que le signe de réglage du bouton « Program » soit exactement sur le programme que vous pouzeSSIONner. Lorsque vous ramenez le bouton du programme à la position P (arrêt), votre apparéil effectue une opération de vidange afin demettre un terme (annuler) au cycle dudit programme. À la fin de cette évacuation, la machine passée en mode de veille. Vous pouvez à présent sclectionner un autre programme que vous souhaitez démarrer.

SECTION 5:LAVAGE

• Branchez la machine.
  Ouvrez le robinet d'armée de eau.

PREPARATION DU LAVAGE

Tri du Inge

Triez voyageine en fondation de sa matière (coton, synthetique, décalcat, liant ete), des formations de la vieilles et de la vieilles.
- Séparez imperativement le linge blanc du linge de couleur.
Lavez séparément le linge de valeur neuf caril risque de déteindre au premier lavage.
- Vérilíze que les poches de vos vêments ne contiennent aucune pièce métallique.
Fermez les fermétures a glissiere et les boutons des vêlements.
- Retirez les crochets des rideaux (metalliques ou plastiques) ou place-les dans un sac à linge fermé.
- Mettez à l'envers les prêces de linge telles que les pantalons, les tricots, t-shirts et pulls.
- Placez les petites pieces de linge telles que les chaussettes et les mouchoirs dans un sac à linge.

Jusqu'a 90 C

Jusqu'a 60°C

Jusqu'a 30 °C

Non lavable en

Chargement du linge dans la machine

Les détergents

La quantité de lessive dépend des critères suivants:

• Voite consommation de lessive changera en fonction du degrde de salissure de voyage linge. Pour le linge teglement sale, n'effectuez pas de prélavage et verse une petite quantite de detenger dans le compartment n 2 du bac a produits.
  Pour le lingre très sale, sélectionnez un programme avec prééavage, versez 1/4 de la dose de détergent dans le compartment n° 1 du bac à produits et la quantité restante dans le compartment n° 2.
  Utilisez des lessives spécialement adaptées pour machines à laver automatiques. Les doses à utiliser pour votre linge seront précisées sur l'embaillage des détengrés.
  La quantite de lessive consommée depend de la durée de teau.
• La quantité de lessive consommée dépendra également de la quantité de liné.
• Versez votre assoupilissant dans le compartment prévu à cet effet de toute bac à produits. Ne dépassez pas le niveau au MAX sinon l'assoupilant sécouera dans leureau de lavage via le siphon.
• Les assoupissants très concentrés doivent être dilués avec un peu deau avant de les verser dans le bac à produits. Un assoupissant très concentré bouché le siphon et empêche l'écoulement du produit.
• Vous pouez utiliser des lessivés liquides pour tous les programmes sans prélavage. Placez Indicateur de niveau pour détergent liquide dans le second compartment du bac à produits et dosez la quantité de dessive liquide en fonction des niveaux de cet indicateur.

METTRE LA MACHINE EN MARCHE

Selection de programmes et de fonctions

Choisissez les programmes et fonctions supplémentaires adaptés à votre

linge, a laide des tableaux pages 18.

Touche Départ / Pause

En appuyant sur cette touche, vous pouvez demarrer le programme

selectionne ou mettre un programme en cours de marche sur pause.

Lorsque le programme selectionne demarre, le voyant lumineux au-dessus

de la touche depart/pause s'allume.

Lorsque vous souhaitezmentre le programme selectionne sur pause, appuyez une fois sur la voiture d'ouverture, et un autre du cours de la voiture en

one tols sur la touche de parturque. Le voyage au-dessus de la touche se mette a dirigeant . Me du poinpont s est pas en pece et pas en pece

mettra a dignoter. Ahn de remmette le programme en marche a
aive de pas anu unuouau au la taurne et dantus

bom de pause, apuyez 1D P#

Demarier le programme

Reglez le boi

selectionner.

Si le programme selectionne est un

programme de lavage, le yovant lumineux de

Jayagecliptopera

Si le programme selectionne est un programme de finage/essorage ou

de sechage, le voyant lumineux correspondant dignotera.

Selectionner une fonction supplémentaire

• Réglez le bouillon de programme sur un programme que vous souhaitez sélectionner.

• Si le programme selectionne est un programme de lavage, le voyant lumineux de lavage s'allumera.

• Si le programme sélectionné est un programme de rincage/essoriage ou de séchage, les voyants lumineux correspondants s'allumeront.

Pour selectionner une fonction supplémentaire :

• Appuyez une fois sur la touche de fondon supplémentaire que vous souhaitez seLECTIONner.

• Si levoyant lumineux au-dessus de la touche de fonction resté allumé, cette signifie que vous avez sélectionné la fonction souhaïée.

• Si levoyant lumineux au-dessus de la touche da fonction clignote, cesta signifie que vous ne pouvez pas utiliser la fonction supplémentaire avec la programme qui a été selectionné.

Annuler un programme

Si vous souhaitez qu'un programme en cours se termine plus tôt :

• Appuyez sur la touche depuis/pause pendant 4 secondes.

• Voiture machine lancera l'opération d'essorage nécessaire pour que le programme puisse se terminer, et le programme s arrête ensuite.
  Levoyant defin de programme restera allumé.
  Vous pouvez maintainant seLECTIONner un autre programme si vous le souhaitez.

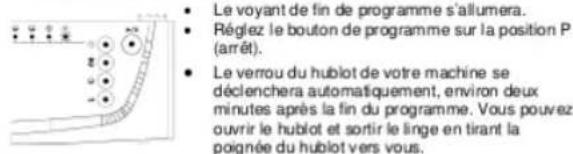

A la fin du programme

• Voiture machine s'arrête automatique lorsque le programme sectionnent s'est arrêté.

ATTENTION!

Si une rupture de courant a lieu au cours d'une des étapes du programme de lavage et que le courant est rétabli au bout d'un moment, votre machine reprendra la programme à partir du point d'interruption. Une telle situation ne représentée aucun danger pour votre machine.

Si une rupture de courant a lieu au cours du programme de lavage le mécanisme de verrouillage du hublot se déclenchera au bout de deux minutes. S'il y a de l'eau dans la machine, vous ne devez pas ouvrir la porte, sinon l'eau risque de s'écouler. Si vous souhaitez sortir votre linge, vous pouvez vider l'eau de la machine en suivant les instructions expliquées dans le paragraphe « nettoyer le filtré à pompe » pages 19 et 20.

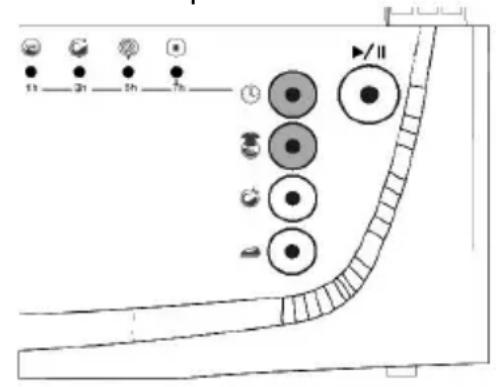

Verrouillage enfants

Votre machine est dotée d'une fonction de Verrouillage Enfants. Cette fonction permet d'éviter que le fonctionnement d'un programme ne soit affecté lorsqu'on appuie sur un bouton pendant une opération de lavage. La fonction Verrouillage Enfants sera active après que le premier et deuxieme bouton du panneau de commande sont appuyés au même moment et pendant plus de trois secondes.

Vous pouvez remarquer l'activation de la fonction Verrouillage Enfants en vérifier le programme Lavage, Rincege, et les témoins d'essorage qui clignoteront pendant deux secondes. Pour la désaction, vous doivent appuyer sur les mêmes touches pendant plus de trois secondes. Si vous appuyez sur n'importe qu'elle touche lorsque le verrouillage Enfants est actif, ladite touche ne sera pas activée et vous pourrez alors voir les fonctions Lavage, Rincege, et Témoins d'essorage clignoter pendant deux secondes pour indiquer que le verrouillage enfants est actif. Vous pouvez remarquer la désaction en vérifier le programme Témoin de fin (End lamp) qui clignotera pendant deux secondes. A la fin du programme, la fonction Verrouillage Enfants sera automatiquement désactivée.

• Données fournies par l'étiquette énergie sur la base du programme testé en conformité avec la norme EN60456.

PROGRAMME COMPART	T. TOUCHES DE FONCTION		TYPE DE LINGE REMARQUES
A-COTON 90° 2 7			Textiles en coton et lin, moyennement sales, qui résistant aux températures élevées.	Sous-vêtements, draps, nappes, t-shirts, serviettes
B-COTON 60° (Avec prélavage)	1+2 7		Blancs et couleurs en coton et mixte, très sales.
*C-COTON 60°	2	7	Blancs et couleurs en coton et mixte, moyennement sales.
D-COTON 40°	2	7	Blancs et couleurs en coton et mixte, légèrement sales.
E-SYNTHETIQUE 60° 2	3,5		Textiles synthétiques ou en fibres synthétiques mélangées, moyennement sales.	Chaussettes, chemisiers en nylon
F-RIDEAUX	1+2	3,5	Textiles délicats tels que le tulle et les rideaux.
G-SYNTHETIQUE 40°	2 3,5		Textiles synthétiques ou en fibres synthétiques mélangées, légèrement sales.
H-SYNTHETIQUE 30° 2	3,5		Textiles synthétiques ou en fibres synthétiques mélangées, légèrement sales.
I-LAINE 40° 2 2,5			Lainages moyennement sales. Lavage à la main et en machine.	Lainages
J-LAINE 30° 2 2,5			Lainages moyennement sales. Lavage à la main et en machine.
K-LAINE EAU FROIDE	2 2,5		Lainages très légèrement sales. Lavage à l'eau froide à la main ou en machine.
L-LAVAGE RAPIDE 2 3	5		Blancs et couleurs en coton et mixte, légèrement sales.	Sous-vêtements, draps, nappes, t-shirts, serviettes
RINCAGE	Ce programme vous permet d'effectuer un rincege supplémentaire de votre linge après le cycle de lavage . Vous pouvez utiliser ce programme pour tout type de linge (recommandé pour le linge en coton).
ESSORAGE	Ce programme vous permet de lancer un essorage supplémentaire de votre linge après lavage et convient à tout type de linge. Ce programme est recommandé pour le linge en coton.
VIDANGE	Ce programme permet de vidanger l'eau sale de votre machine après lavage. Si vous souhaitez vidanger l'eau de votre machine avant la fin du programme en cours, lanceze ce programme.

SECTION 6:ENTRETIEN ET NETTOYAGE

Debranchezvotemachine.
Fermez le robinet d'arrivee deau.

FILTRES DES RACCORDS D'ARRIVEE D'EAU

Cette machine est équipée de 2 filtres au niveau du tuyau d'alimentation quiempêchent les impuretés et corps étrangers de pénétrer dans la machine.

L'un est situé dans le raccord côte machine et l'autre au robinet (voir page 4 et 5). Sila machine n'est pas suffisamment alimentée en eau malgré

Touverfure du robinet, nettoyez ces filtres.

• Demontez le tuyau d'arrival d'eau.
• Retiree le titre du raccad accorded érau côte machine (à l'aide d'une pince) (Fig. 10) et l'avoies les goigneusement à l'aide d'une brosse.
• Nettoyez le filtré du tuyau d'arrivée de nouveau côte robinet en les retraitant manuellement avec le joint (Fig. 11).
• Àprouvaitoirneutoyéleslittres,rémèttiez-les en place de la méme manière.

Fig.10
Fig.11

FILTRE DE POMPPE DEVIDANGE

Le filtre de vidange protège la pompe de vidange utilisé pour évacuer le fou saie. Il empêche les salatés diverses devenir obstruer le corps de pompe et de la bloquer. Il est recommandé de nettoyer le filtre de vidange tous les 2 à 3 mois (suivant utilisation).

ATTENTION!

Risque de brûlure!

Laissez refroidir Teau à l'intérieur de la pompe avant le nettoyage.

1-A①

2-A

3-A

4-A

BAC A PRODUITS

Avecle temps, les lessives peuvent causeur une formation de résidus dans le tiroir à lessive et dans la fente. Retireze le tiroir à lessive de temps en temps pour nettoyer les résidus accumulés. Pour retirer le tiroir :

Tirez le tiroir jusqu'a sa butee (fig. 14)
- Conténuze à tirer en appuyant sur le couvrecle du siphon à l'intérieur du tiroir, et retirez le tiroir de son logement (fig. 15)
Nettoyez-le ave de I'eaet a faide dune vieille brosse adents.
Rassemblé les résidus à l'intérieur de la fente du tiroir en veillant à ce qu'il ne tombent pas dans la machine.
- Àprouvaisavoir séchéetiroircorrectement,remetteze-le en place eneffectuant la procédure inverse.

SIPHON D'ASSOULISSANT

Retiree le bac a produits. Enleveze le bouchon du siphon et nettoyez soigneusement les résidus d'assoupissant. Nettoyez et remetteze le bouchon du siphon en place. Vérifie qu'il est bien en place.

Siphon

CARROSSEIRE

Après avoir débrancher la machine en influvant la prise de courant, nettoyez la surface extérieure de la carrossière de votre machine à l'eau tiée additionnée d'un produit de nettoyage (non abrasil). Àpres rincçage à l'eau propre, essuyez avec un chiffon doux et sec.

ATTENTION

Si la machine est installee dans une piece ou la temperture risque d'être inférieure à 0^ , procedez comme suit en cas de non-utilisation de la machine:

Debranchez la prise electrique de la machine.
Fermez the robinet d'arrivee deu et debranchez te tuyau d'arrival deu du robinet.
- Placez les extremités des tueaux de vidange et d'arrivee de eau dans un recipient posé sur le sol (pour vider eau).
- Positionnez le selecuteur de programme sur " Vidange".
Rebranche la prise electrique de la machine.
Levoyant début de programme s'allumera.
- Demarrez le programme en appuyant sur la touche marche/amer.
- Débranche la machine à la fin du programme (voyant fin de programme allumé).

Ce processus vidangera l'eau résiduelle qui se找出 dans votre machine et évitera la formation de glace dans la machine. Lorsque vous réutilisez cette machine, vérifie que la température ambiente est supérieur à 0^ .

TAMBOUR

Ne laissiez pas de pieces métalliques telles que des aiguilles, des agrafes ou des pieces de monnaie à l'intérieur de la machine. Ces pieces entraint la formation de taches de rouille dans le tambour. Pour éliminer ces taches de rouille, utilisez un produit sans chiffre et suivez les instructions du fabricant de

Boissons alcoolisées : Lavez la tache à l'eau froide, puis tamponnez d'un mélange de glycérine et d'eau et rincez avec un mélange d'eau et de vinaigre.

Cirage: Grattez légèrement la tache sans abîmer le tissu, frottez avec un détergent et rincez. Si la tache persiste, frottez avec 1 volume d'alcool pur (96 degrés) mélange à 2 volumes d'eau, puis lavez à l'eau tiège.

Thé et café : Etendez la partie tachée sur un réseau et versez de l'eau aussi chaude que possible et tolérée par le tissu. Lavez avec de la lessive si elle ne risque pas d'abîmer le tissu.

Chocolat et cacao : En trempant votre linge dans de l'eau froide, frotte la tache avec du savon ou un dénergent et lavez à la température maximale tolérée par votre linge. Si une tacheGRAISSSE use persiste, frotte avec de l'eau oxygénée (proportion de 3% ).

Ketchup : Grattez les taches séchéées sans abîmer le tissu, laissez tremper dans l'eau froide environ 30 minutes et lavez en frottant avec un détergent.

Graisse, oeuf : Grattez les taches séchées et tamponnez avec une éponge ou un linge imbibé d'eau froide. Frottez avec un détergent, puis lavez avec de la lessive diluée.

Graisse, huiè: Epongez les résidus. Frotte la tache avec du détergent et lavez à l'eau savonneuse tiède.

Moutarde: Tamponnez la tache avec de la glycérine. Frottez avec un détergent et lavez. Si la tache persiste, tamponnez avec de l'alcool (sur les textiles synthétiques et de couleur, utilisez un mélange d'1 volume d'alcool et de 2 volumes d'eau).

Sang : Laissez tremper votre linge dans l'eau froide environ 30 minutes. Si la tache persiste, faites-le tremper dans un mélange d'eau et d'ammoniaque (3 cuillères à soupe d'ammoniaque dans 4 litres d'eau) durant 30 minutes.

Crème, glace et lait : Laissez tremper votre linge dans l'eau froide et frottier la tache avec du détergent. Si la tache persiste, tamponnez le tissu avec une quantité appropriée de dessive. (N'utilisez pas de dessive pour le linge de couleur.)

Moissure: Les taches de moissure doivent être nettoyées aussirapidementque possible.Lavez la tache avec un détergent. Si la tache persiste, tamponnez avec de l'eau oxygénée (proportion de 3 % -

Encre: Faibles couler de l'eau froide sur la tache jusqu'à ce que l'encre soit complètement dilué. Frotteze ensuite avec de l'eau citronnelle et un détergent, atteze 5 minutes puis lavaze.

Fruits: Etendez la partie tachée de votre linge sur un réciempé et versez de l'eau froide sur la tache. Ne versez pas d'eau chaude. Tamponnez avec de l'eau froide et appliquez de la glycérine. Attende 1 à 2 heures et rincez après avoir tamponné la tache avec quelques gouttes de vinagre blanc.

Herbe : Frotlez la partie tachée avec un détergent. Lavez avec de la dessive si elle ne risque pas d'ablier le tissu. Frotlez vos latinages avec de l'alcool. (Pour les latinages de couleur, un mélange d'1 volume d'alcool pur et de 2 voitures deau).

Peinture à thuile: Appliquez un solvant sur la tache avant qu'elle ne seche. Frotte avec un détergent et lavez.
Roussi: Si le tissu le permet, laver avec de la dessive. Pour les

Roussi: Si le tissu le permiet, laver avec de la lessive. Pour les lainages, placez un linge imbibé de'eau oxygénée sur la tache et repassez en intercalant un linge sec entre le fer et le linge imbibé. Rincez soignement puis lavez.

PROBLEME	CAUSE EVENTUELLE	POUR Y REMEDIER
Votre machine ne démarre pas.	Elle est débranchée. Branchéz la machine.
	Les fusibles sont défectueux.	Changez les fusibles.
	Il y a une panne de courant.	Vérifiéz s'il y a du courant.
	You n'avez pas appuyé sur la touche marche/arrêt.	Appuyez sur la touche marche/arrêt.
	Le sélecteur de programme est positionné sur O (arrêt).	Positionné le sélecteur de programme sur le programme de votrechoix.
	Le hublot est mal fermé.	Fermez correctement la porte. Vous devez entendre le cig.
Votre machine ne se remplit pas d'eau.	Le robinet d'arrivée d'eau est fermé.	Ouvrez le robinet d'eau.
	Le tuyau d'arrivée d'eau est plié.	Vérifiéz le tuyau d'arrivée d'eau.
	Le tuyau d'arrivée d'eau est bouché.	Nettoyez les filtres du tuyau d'arrivée d'eau. (*)
	Les filtres du raccord d'arrivée d'eau sont bouchés.	Nettoyez les filtres du raccord d'arrivée d'eau. (*)
	Le hublot est mal fermé.	Fermez correctement la porte. Vous devez entendre le cig.
Votre machine ne vidange pas.	Le tuyau de vidange est bouché ou plié.	Vérifiéz le tuyau de vidange.
	Le filtre de pompé est bouché.	Nettoyez le pompé de filtre de vidange. (*)
	Le linge est mal réparti à l'intérieur de la machine.	Répartissez correctement le linge à l'intérieur de la machine.
Votre machine vibre.	Les pieds de la machine ne sont pas réglicés.	Réglez les pieds. (*)
	Les vis de bridage ne sont pas retirées.	Retirez les vis de bridage. (*)

() Voir la section sur l'entretien et le nettoyage de la machine.
(^*) Voir la section concernant l'installation de la machine.

PROBLEM	CAUSE EVENTUELLE	POUR Y REMEDIER
Votre machine vibre.	La machine contient une petite quantité de linge.	Cela n'empêche pas la machine de fonctionner.
	Une quantité excessive de linge a été chargée dans la machine ou le linge est mal réparti.	Ne dépassez pas la quantité recommendée de linge et répartissez correctement le linge dans la machine.
	La machine touche un objet dur.	Evitez que la machine ne touche un mur ou des meubles.
Formation excessive de mousse dans le bac à produits.	You'veinzutché trop de lessive.	Appuyez sur la touche marche/arrêt. Pour arrêté la formation de mousse, diluez une cuillère à soupe d'assouplissant dans 1⁄2 litre d'eau et versez le mélange dans le bac à produits. Attendez 5 à 10 minutes et appuyez sur la touche marche/arrêt. Veillez à utiliser la quantité appropriée de lessive lors du prochain lavage.
	Youn'vez pasutilisé la lessive qui convient.	Utilisez uniquement les lessives destinées aux machines entièrement automatiques.
Les résultats de lavage ne sont pas satisfaisants.	Votrelinge est trop sale pour le programme que vous avez sélectionné.	Sélectionnez un programme approprié. (voir Tableau 1)
	La quantité de détergent utilisée n'est pas suffisante.	Utilisez une quantité plus importante de lessive en fonction du linge.
PROBLEME	CAUSE EVENTUELLE	POUR Y REMEDIER
Les résultats de lavage ne sont pas satisfaisants.	Une quantité de linge supérieure à la capacité maximale a été chargée dans la machine.	Ne dépassez pas la capacité de charge maximale de la machine.
	Votre eau est peut-être dure.	Utilisez la quantité de lessive indiquée par le fabricant.
	Le linge est mal réparti dans la machine.	Répartissez correctement le linge dans la machine.
La machine vidange dés qu'elle est remplie.	L'extrémité du tuyau de vidange est trop BASSE par rapport à la machine.	Placez le tuyau de vidange à une hauteur appropriée. (*)
You ne voirz pas d'eau dans le tambour durant le lavage.	Ce n'est pas une panne. L'eau se trouve dans la partie inférieure du tambour.	-
Le linge présente des traces de détergent.	Les résidus de certains détergents non dissous dans l'eau peuvent adhérer au linge et former des taches blanches.	Positionnez le sélecteur de programme sur "Rinçage" et lancez un rinçage supplémentaire ou éliminez les taches après séchage à l'aide d'une Brosse. Mettez moins de dessive au prochain lavage.
Le linge présente des taches grises.	Ces taches peuvent être dues à de l'huile, de la crème ou de la pommade.	Lors du prochain lavage, utilisez la quantité maximale de dessive mentionnée par le fabricant de détergent.

(^**) Voir la section concernant l'installation de la machine.

PROBLEM	CAUSE EVENTUELLE	POUR Y REMEDIER
L'essorage ne démarre pas ou démarre tardivement.	Ce n'est pas une panne. Le système de contrôle de la répartition de charge est peut-être en cours.	Le système de contrôle de la répartition de charge procédera à une répartition plus équilibrée de votre linge. Dès que la répartition sera effectué, l'essorage sera démarré. Lors du prochain lavage, voirlez à bien répartir votre linge dans la machine.

SECTION 9:SYSTEME AUTOMATIQUE DE DETECTION DES ERREURS

Votre machine est équipée de systèmes de contrôle permanent du processus de lavage qui prendront les précautions nécessaires et vous avertiront en cas de problème.

CODE D'ERREUR	VOYANT INDICATEUR D'ERREUR	ERREUR PROBABLE	MESURE À PRENDRE
E01	Les voyants 1 et 2 clignotent.	Le hublot n'est pas correctement fermé.	Fermez le hublot correctement de manière à entendre un cig. Si le problème persiste, éteignez la machine, débranche-la, et contactez le service agréé le plus proche.
E02	Les voyants 1 et 3 clignotent.	Le niveau d'eau de votre machine est bas. La pression de votre alimentation d'eau est BASSE OU BROQUÉE.	Tournez le robinet jusqu'à bout. Vérifiez si l'eau a été coupée. Si le problème persististe, la machine s'arrête automatiquement au bout d'un moment.
E03	Les voyants 1 et 4 clignotent.	La pompe est défaillante ou le filtré à pompe est bloqué.	Nettoyez le filtré à pompe. Si le problème persististe, contactez le service agréé le plus-Proche. (*)
E04	Les voyants 2 et 3 clignotent.	Il y a une quantité d'eau excessive dans votre machine.	Votre machine videra automatiquemtnel l'eau. Une fois la vidange d'eau terminée, éteignez la machine, débranche-la. Fermez le robinet d'eau et contactez le service agréé le plus-proche.

CODE D'ERREUR	VOYANT INDICATEUR D'ERREUR	ERREUR PROBABLE	MESURE À PRENDRE
E05	Les voyants 2 et 4 clignotent.	Le chauffage de la machine ou le capteur de chaleur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E06	Les voyants 3 et 4 clignotent.	Le moteur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E07	Les voyants 1,2 et 3 clignotent.	La carte électronique est défaillante.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E08	Les voyants 2,3 et 4 clignotent.	Le moteur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E09	Les voyants 1,2 et 4 clignotent.	La tension de réseau est trop élevée ou trop faible.	Si la tension de réseau est plus faible que 150V ou plus élevé que 260V, votre machine s'arrêtea automaquement t. Lorsque la tension de réseau est rétable, la machine se remet en marche.
E10	Les voyants 1,3 et 4 clignotent.	Erreur de communicati on.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.

SECTION 10 : SYMBOLES INTERNATIONALAUX TEXTILES

40°
Température de lavage	Lavage interdit (lavage à la main)	Repassage doux	Repassage moyen

Repassage fort	Repassage interdit	Pas de séchage en tambour	Séchage étendu

III	-	×	Cl
Sans repassage	Séchage à plat	Javel interdit	Chlorage

F	P	A
Symboles de nettoyage à sec. Les lettres indiquent le type de solvant à utiliser. Le linge portant ces symboles ne doit pas être lavé en machine, sauf mention contraire apposée sur l'étiquette

Cet appeareil porte le symbole du recyclage conformément à la

Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole préSENT sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme dechet menager. Il doit par consquencetre remis a un centre de collecte des dechets charge du recyclage des équipements electriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet articleil, veuillesz vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
