AW1208 - Machine à laver AYA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver
Marque	AYA
Modèle	AW1208
Capacité de lavage max	8 kg (linge sec)
Dimensions (H x L x P)	85 x 59,6 x 57 cm
Vitesse d'essorage max	1200 tr/min
Alimentation électrique	220-240 V, 50 Hz
Pression d'eau requise	0,1 - 1 MPa (min 8 L/min)
Programmes de lavage	Coton (90°, 60°, 40°), Synthétique (60°, 50°, 40°), Laine (40°, 50°, eau froide), Rideaux, Lavage rapide, Rinçage, Essorage, Vidange
Fonctions supplémentaires	Rinçage supplémentaire, Arrêt cuve pleine, Départ différé (1h/3h/5h/7h)
Sécurité enfant	Verrouillage enfants (appui simultané sur 2 touches de fonction > 3s)
Système anti-déséquilibre	Oui (répartition automatique de la charge)
Filtres	2 filtres d'arrivée d'eau (robinet et machine), 1 filtre de pompe de vidange
Nettoyage tambour	Utiliser produit non chloré pour taches de rouille
Bac à produits	3 compartiments: prélavage, lavage principal, assouplissant
Poids approximatif	75 kg
Accessoires fournis	Vis de fermeture en plastique, tuyau d'arrivée d'eau, tuyau de vidange
Usage	Domestique uniquement

FOIRE AUX QUESTIONS - AW1208 AYA

Que faire si la machine ne démarre pas ?

Vérifiez que la machine est branchée, les fusibles sont en état, il y a du courant, et que vous avez appuyé sur la touche Marche/Arrêt. Assurez-vous que le sélecteur de programme n'est pas sur la position Arrêt et que le hublot est correctement fermé (vous devez entendre un clic).

Pourquoi l'eau n'arrive-t-elle pas dans la machine ?

Vérifiez que le robinet d'arrivée d'eau est ouvert, que le tuyau d'arrivée n'est pas plié ou bouché, et que les filtres du raccord d'arrivée d'eau (côté machine et côté robinet) ne sont pas obstrués. Nettoyez-les si nécessaire.

Que faire si la machine ne vidange pas ?

Vérifiez que le tuyau de vidange n'est ni plié ni bouché, et nettoyez le filtre de la pompe de vidange (voir section entretien). Assurez-vous que l'extrémité du tuyau est placée à une hauteur correcte (60-100 cm du sol).

Pourquoi la machine vibre-t-elle ?

Vérifiez que les pieds sont correctement réglés et que la machine est de niveau. Retirez les vis de bridage de transport si ce n'est pas fait. Évitez de surcharger le tambour et répartissez bien le linge. Assurez-vous que la machine ne touche pas un mur ou des meubles.

Comment nettoyer le filtre de la pompe de vidange ?

Débranchez la machine et laissez refroidir l'eau. Ouvrez le couvercle du filtre (en bas à droite), placez un récipient, dévissez le filtre et nettoyez-le. Remettez-le en place en serrant bien. Effectuez cette opération tous les 2 à 3 mois.

Comment utiliser la fonction départ différé ?

Sélectionnez un programme, puis appuyez sur la touche de fonction Départ différé jusqu'à ce que le voyant indique le délai souhaité (1h, 3h, 5h ou 7h). Ensuite, appuyez sur la touche Départ/Pause pour lancer le compte à rebours.

Que signifient les codes d'erreur ?

Les codes d'erreur sont indiqués par des clignotements des voyants. Par exemple : E01 (hublot mal fermé), E02 (pression d'eau basse), E03 (pompe bouchée), E04 (trop d'eau), E05 (chauffage défectueux), etc. Consultez le manuel pour les mesures à prendre.

Comment activer le verrouillage enfants ?

Appuyez simultanément sur les deux premières touches de fonction (à gauche du panneau) pendant plus de 3 secondes. Les voyants de lavage, rinçage et essorage clignotent 2 secondes pour confirmer. Pour désactiver, répétez l'opération.

Pourquoi y a-t-il trop de mousse ?

Vous avez utilisé trop de lessive. Arrêtez la machine, diluez une cuillère à soupe d'assouplissant dans 1/2 litre d'eau et versez dans le bac à produits. Attendez 5-10 minutes puis redémarrez. Utilisez une dose appropriée de lessive adaptée aux machines automatiques.

Comment nettoyer le bac à produits ?

Tirez le bac à produits jusqu'à la butée, puis appuyez sur le couvercle du siphon pour le retirer. Nettoyez-le à l'eau tiède avec une brosse à dents usagée. Rincez et séchez. Nettoyez également le siphon de l'assouplissant en retirant le bouchon.

MODE D'EMPLOI AW1208 AYA

mode d'emploi de machine à laver électronique

AW1208

SOMMAIRE

SECTION 1: AVANT UTILISATION

• Consignes de sécurité
  Recommendations

SECTION 2: INSTALLATION

Démontage des vis de bridage
Réglage des pieds
Raccordementelectrique
Baccordement du tivau d'arrivee deau

Raccordement du tuvau de vidange

SECTION 3: SPECIFICATIONS TECHNIQUES

SECTION 4: BANDEAU DE COMMANDE

• Touche marche/arré
  Voyants indicateurs de fonction
• Touches de fonction
  Manette seledeur de vlesse dessorage
  Manette seleeder de programme

SECTION 5:LAVAGE

• Préparation du lavage
• Fonctionnement de la machine
  Tableau des programmes

SECTION 6:ENTRETIENETNETTOYAGE

Filtres des raccords d'arrivee deau
Filtredoppmedevidange
Bac a produits
Siphon dassouplissant
Carrosserie
Tambour

SECTION 1: AVANT UTILISATION

CONSIGNES DE SECURITE

Nulisezni adaptatour multiple, niralonge.
Nutilisez pas de prise dont le cordon est endommagé ou fissure.
Si le cable d'alimentation est endommage, il doit être remplace par le fabricant, son serviceAprés-vente ou des personnes de qualification similaire a fin d'évitir un danger. Il est interdit de modifier les caractéristiques techniques ou de tentier de modifier l'apparil de chaque façon que ce soit.
- Ne retirees jamais une prise en tirant sur le cordon. Retrez la prise en la pnendant avec la main.
- Ne branchez pas de prise en ayant les mains humides.
- No touchez jamais la machine en ayant les mains ou les pieds humides.
Nouvrez jamais le bac a produits lorsque la machine fonctionne.
- Ne forcez jamais fouverture de la porte lorsque la machine fonctionne.

• La machine peut attendre des températures élevées ; ne touche pas le hublot (en cours de lavage), ni le tuyau de vidange et l'eau en cours de vidange.

• En cas de problème, débranchez d'abord la machine et fermez le robinet.
  Ne tente pas de réparer la machine. Adresse-vous au service après vente agreeé le plus proche.
  Noubiez pas que I'emballage de notre machine peut etre dangereux pour les enfants.

• Ne laissez pas vos enfants jouer avec la machine.
• Ne laissez pas votre animal domestique s'approcher de la machine.
  -党的建设
• Votre machine doit uniquement être utilisée par desadultes et conformément aux instructions de ce manuel.
• Votre machine est destinée à un usage domestique. La garantie ne s'applique pas en cas d'utilisation à des fins professionnelles.
  L'appareil ne soit pas etre place sur un tapis qui pourrait obstruer la ventilation dair sous l'appareil.

• Cet apparéel n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensoriétielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de reconnaissance, sauf si elles ont pu bénéficier, par l'intériméaire d'une personne responsable leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéel. Surveilliez les enfants pour s'assurer quils ne jouent pas avec l' apparéel
  Si vous nutilsez pas votre machine pendant un certain temps, débranche la machine, fermez l'arrive de eau et laissez la porte ouverte pour laisser secher l'intérieur de la machine et prévenir ainsi la formation de mauvaises odeurs.
• Les procédures de contrôle qualité ont montré qu'une certaine quantité d'eau pouvait rester dans la machine et ne nui en rien à son bon fonctionnement.

SECTION 2: INSTALLATION

Avant d'utiliser cette machine a laver, vérifie les points ci-dessous. DEMONTAGE DES VIS DE BRIDAGE

• Les vis de bridage situées à l'arrière de la machine doivent être démontraites avant la mise en service de la machine.
• Dévissez les vis en tournant dans le sens inverse des aiguilles d'une monte à l'aide d'une clé appropriée. (Fig.1)
  Retirez les vis. (Fig.2) Alsie que les ensembles complets de bridage (composé de 3 pieces comme indiqué sur la vue fig.2bis) en les faisant pivoter légarement à gauche et à droite pour les retirer de leur emplacement.
• Dans les orifices d'ou ont eté rétiées les vis de bridage, insérèz les vis de fermeture en plastique fournies avec les accessoires. (Fig.3)
• Conservez les vis de bridage provenant de la machine. Elles pourront

REGLAGE DES PIEDS

Ninstaliez pas la machine sur un tapis ou des surfaces similaires.
Pour un fonctionnement silencieux et sans vibration, place la machine sur une surface plane, non glissante et solide.
Equilibrez au moyen des pieds.
- Desserrez l'écrou de réglage en plastique (Fig.4).
Effectez le réglage en tounant les pieds vers le haut ou vers le bas (Fig.5)
- Une fois que la machine est équilibrée, serez técrou de réglage en plastique en le tournant vers le haut.
- Ne place jamais de cartons, de calens en bois ou d'éléments similaires sous la machine pour compenser des irregularités de niveau du sol.

RACCORDEMENT ELECTRIQUE

• Voiture machine à laver fonctionne sous une tension de 220 - 240V / 50Hz.
  Le cable d'alimentation de votre machine est equipé d'une prise maise avec terre. Cette prise doit imperativement être branchée dans une prise 10 ampères avec terre. Les fusibles de la ligne d'alimentation électrique doivent également être 10 ampères. Si vous ne déspossez pas d'une installation conforme aux normes obligatoires, il

La pression d'eau de Iordre de 0,1-1 Mpa qui s'ecoule de voter robinet permettra a Your machine de fonctionner plus efficacement une pression de 0,1 Mpa equivaut au debut d'eau de plus de 8 litres par minute qu's ecoue d'un robinet entierement ouvert)
- Une fois les branchements effectués, vérifie l'absence de fuites au niveau des raccords en ouvrant entièrement le robinet.
Vérifiez que le tuyau d'arrivée d'eau n'est pas pié, fissure ou écrase.
- Vissez le tuyau d'arrivee d'eau sur le robinet filte 3/4.

Fig.6

Fig.7

BACCORDEMENT DU TUYAU DE VIDANGE

Vérifiez que le tuyau de vidange n'est pas pié, tordu, écrase ou étré.
- Installé le tuyau de vidange à une hauteur dau minimum 60 cm et d'au maximum 100 cm du sol.
L'extrémité du tuyau de vidange (crosse de vidange) peut être directement fixée à l'évacuation deau (la dimension de la canalisation doit être d'au moins 4 cm, ainsi vous évitrez tout risque de siphonnage) ou a un dispositif spécial installé sur le système

SECTION 3 : SPECIFICATIONS TECHNIQUES

Capacité de charge maximale (linge sec) (kg) 8
Hauteur x Largeur x Profondeur (cm) 85*59,6*57
Vitesse maximale d'essorage (tr/min) 1200

SECTION 4: BANDEAU DE COMMANDE

1-Bac a produits
2-Selecteur de programme
3-Sélecteur de vitesse d'essorage
4-Voyants lumineux de fonction
5-Touche depart/pause
6- Touches de fonction

TOUCHÉ DÉPART / PAUSE

Cette touche est utilisé pour démarrer un programme sélectionné, ou pourmettre un programme en cours de marche sur pause.

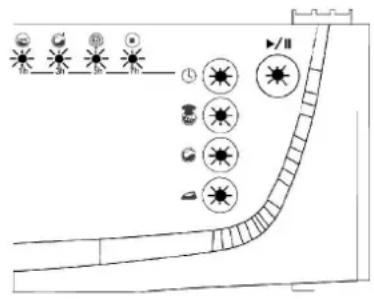

VOYANTS LUMINEUX DE FONCTION

En appuyant sur la touche départ/pause ou sur une autre touche, les voyants lumineux au-dessus des touches et du panneau de commande s'allument, et indiquent la progression des programmes. Lorsqu'un des ces voyageants est allumé, cela signifie qu'un certain programme est en cours. Levoyant est eteint lorsqu'une touche de fonction ou la touche depart/pause a ete enclenchee, ou si la fonction selectionnee a terminé son operation.

Les voyants lumineux sont également utilisés pour les codes d'erreur précisés au paragraphe 9.

TOUCHES DE FONCTION

Rinçage supplémentaire

Cette fonction vous permet de lancer un essorage supplémentaire pour tous les programmes de lavage.

Arrêt cuve pleine

Cette fonction est recommendée pour certains textiles (synthétiques 100% , laine ou rideau) qui ne sont pas sortis de la machine des la fin du programme. Elle évite le froissement du linge. Si vous appuyez sur cette touche, la dernière eau de rincege n'est pas vidangée. Pour poursuivre le programme, appuyez une nouvelle fois sur la départ pause touche.

Départ différé

La fonction départ différé vous permet de régler le démarrage de votre machine avec un délai. En fonction du délai que vous choisissez pour le démarrage du programme, appuyez sur la touche de fonction jusqu'à ce que le voyant lumineux de la département différé s'allume (1h/3h/5h/7h) sur le panneau de commande. Le voyageant au-dessus de la touche de fonction va clignoter. D'émarrez le programme en appuyant sur la touche départ/pause.

ATTENTION!

Si vous avez oublie de désirir une fonction supplémentaire alors que le programme de lavage a déjà démarre, appuyez sur la touche de la fonction supplémentaire que vous VOULEZ SELECTIONNER. Si le VOYANT lumineux au-dessus de la touche reste allumé, la fonction SELECTIONNEE sera lancée. Si le VOYANT reste allumé pendant un moment puis s'éteint, la fonction que vous avez SELECTIONNEE ne sera pas lancée.

REMARQUE : Nos produits comprément des cartes électroniques et des touches à écran tactile. Il suffit d'appuyer légarement sur les touches pour activer les fonctions.

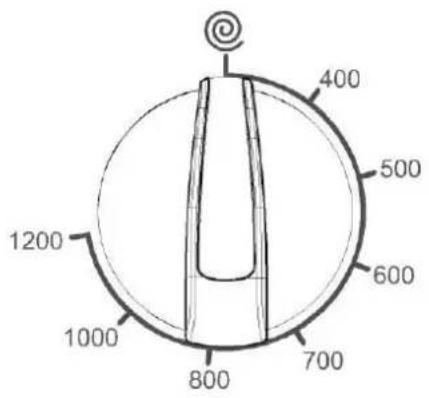

MANETTE SELECTEUR DE VITESSE D'ESSORAGE

Cette manette vous permet de régler la vitesse d'essorage de votre linge (fig.9). Si vous positionné la manette sur la position O, il n'y aura pas d'essorage.

REMARQUE: Veillez à un essorage approprié de votre linge fragile et délicat.

MANETTE SELECTEUR DE PROGRAMME

À l'aide du bouton « Program», vous avez la possibilité de sélectionner le programme avec lequel vous désirez laver vos vêtements. Vous pouvez régler le processus de selection du programme en tournant le bouton « Program » dans les deux sens. Vous devez prendre des précautions pour que le signe de réglage du bouton « Program » soit exactement sur le programme que vous pouze Selectionner. Lorsque vous ramenez le bouton du programme à la position P (arrêt), votre apparéil effectue une opération de vidange afin demettre un terme (annuler) au cycle dudit programme. À la fin de cette évacuation, la machine passé en mode de veille. Vous pouze à présentSelectionner un autre programme que vous souhaitez démarrer.

SECTION 5:LAVAGE

• Branchez la machine.
  Ouvrez le robinet d'arrive de'eau.

PREPARATION DU LAVAGE

Tri du linge

Triez vous linge en fondation de la matière (cotton, synthétique, décalcat, liée au), des formations de l'airborne et des surfaces de l'espace.
- Séparez imperativement le linge blanc du linge de couleur.
Lavez séparément le linge de valeur neuf caril risque de déteindre au premier lavage.
- Vérilíze que les poches de vos vêments ne contiennent aucune pièce métallique.
Fermez les fermétures a glissiere et les boutons des vêlements.
- Retirez les crochets des rideaux (metalliques ou plastiques) ou place-les dans un sac à linge fermé.
- Mettez à l'envers les prêces de linge telles que les pantalons, les tricots, t-shirts et pulls.
- Placez les petites pieces de linge telles que les chaussettes et les mouchoirs dans un sac à linge.

Jusqu'ä 90°C

Jusqu'ä 60°C

Jusqu'à 30 °C

Non lavable en

Chargement du linge dans la machine

Les détergents

La quantité de lessive dépend des critères suivants:

• Voite consommation de lessive changera en fonction du degré de salissure de toute linge. Pour le linge légerement sale, réffectuez pas de prélavage et verse une petite quantité de détergent dans le compartment n° 2 du bac à produits.
  Pour le lingre très sale, sélectionnez un programme avec prééavage, versez 1/4 de la dose de détergent dans le compartment n° 1 du bac à produits et la quantité restante dans le compartment n° 2.
  Utilissez des lessives spécialement adaptées pour machines à laver automatiques. Les doses à utiliser pour votre linge seront précisées sur l'embaillage des détengrés.
  La quantite de lessive consommée depend de la durée de teau.
• La quantité de lessive consommée dépendra également de la quantité de liné.
• Versez votre assoupilissant dans le compartment prévu à cet effet de toute bac à produits. Ne dépassez pas le niveau au MAX sinon l'assoupilant sécouera dans leureau de lavage via le siphon.
• Les assoupissants très concentrés doivent être dilués avec un peu deau avant de les verser dans le bac à produits. Un assoupissant très concentré bouché le sphon et empêche l'écoulement du produit.
• Vous pouez utiliser des lessivés liquides pour tous les programmes sans prélavage. Placez Indicateur de niveau pour détergent liquide dans le second compartment du bac à produits et dosez la quantité de dessive liquide en fonction des niveaux de cet indicateur.

METTRE LA MACHINE EN MARCHE

Selection de programmes et de fonctions

Choisissez les programmes et fonctions supplémentaires adaples à votre

linge, à l'aide des tableaux pages 18.

Touche Départ / Pause

En appuyant sur cette touche, vous pouvez demarrer le programme

selectionne ou mettre un programme en cours de marche sur pause.

Lorsque le programme selectionne demarre, le voyant lumineux au-dessus

de la touche depart/pause s'allume.

Lorsqueyou sousaahaismetteleprogramme selectionneuponpause,appuyezuenous lepas sur la tuehe d'opercatoire,lesu ne s'est pas deus de la tuehe en.

one tols sur la touche de parvapause.Le voyage au-dessus de la touche se nattt a diriger. Me tao mertre la rouche en roupie a tatio

mettra a dignoter. Ahn de remmettre le programme en marcha a

pom de pause, apuyez 1 Daimonles amnme

Demarier le plo

• Reglez le bouton de programme sur un programme que vous souhaitez

selectionner

Si le programme selectionne est un

programme de lavage, le voyant lumineux de

lavage clignoter.

Si le programme selectionne est un programme de finage/essorage ou

de sechage, le voyant lumineux correspondant dignotera.

Selectionner une fonction supplémentaire

• Réglez le bouillon de programme sur un programme que vous souhaitez sélectionner.

• Si le programme selectionne est un programme de lavage, le voyant lumineux de lavage s'allumera.

• Si le programme sélectionné est un programme de rincage/essoriage ou de séchage, les voyants lumineux correspondants s'allumeront.

Pour selectionner une fonction supplémentaire :

• Appuyez une fois sur la touche de fondon supplémentaire que vous souhaitez seLECTIONner.

• Si levoyant lumineux au-dessus de la touche de fonction resté allumé, cette signifie que vous avez sélectionné la fonction souhaïée.

• Si levoyant lumineux au-dessus de la touche da fonction clignote, cesta signifie que vous ne pouvez pas utiliser la fonction supplémentaire avec la programme qu'a tete selectionn

Annuler un programme

Si vous souhaitez qu'un programme en cours se termine plus tôt :

• Appuyez sur la touche depuis/pause pendant 4 secondes.

• Voiture machine lancera l'opération d'essorage nécessaire pour que le programme puisse se terminer, et le programme s arrête ensuite.
  Levoyant definede programme restera allumé.
  Vousoupezmaintenantselectionnerunautre programme sivouesieuahaitez.

A la fin du programme

• Voiture machine s'arrête automatique lorsque le programme sectionné s'est arrêté.

Levoyant de fin de programme s'allumera. Reglez le bouton de programme sur la position STOP (arré).
Le verrou du hublot de vote machine se déclenchera automatiquement, environ deux minutes après la fin du programme. Vous pouvez ouvrir le hublot et sortir le linge en tirant la poingee du hublot vers vous.

ATTENTION!

Si une rupture de courant a lieu au cours d'une des étapes du programme de lavage et que le courant est rétabli au bout d'un moment, votre machine reprendra la programme à partir du point d'interruption. Une telle situation ne représentée aucun danger pour votre machine.

Si une rupture de courant a lieu au cours du programme de lavage le mécanisme de verrouillage du hublot se déclenchera au bout de deux minutes. S'il y a de l'eau dans la machine, vous ne devez pas ouvrir la porte, sinon l'eau risque de s'écouler. Si vous souhaitez sortir votre linge, vous pouvez vider l'eau de la machine en suivant les instructions expliquées dans le paragraphe « nettoyer le filtré à pompe » pages 19 et 20.

Verrouillage enfants

Votre machine est dotée d'une fonction de Verrouillage Enfants. Cette fonction permet d'éviter que le fonctionnement d'un programme ne soit affecté lorsqu'on appuie sur un bouton pendant une opération de lavage. La fonction Verrouillage Enfants sera active après que le premier et deuxieme bouton du panneau de commande sont appuyés au même moment et pendant plus de trois secondes.

Vous pouvez remarquer l'activation de la fonction Verrouillage Enfants en vérifier le programme Lavage, Rincage, et les temoins d'essorage qui clignoteront pendant deux secondes. Pour la désaction, vous devez appuyer sur les mêmes touches pendant plus de trois secondes. Si vous appuyez sur n'importe qu'elle touche lorsque le verrouillage Enfants est actif, ladite touche ne sera pas activée et vous pourrez alors voir les fonctions Lavage, Rincage, et Temoins d'essorage clignoter pendant deux secondes pour indiquer que le verrouillage enfants est actif. Vous pouvez remarquer la désaction en vérifier le programme Temoin de fin (End lamp) qui clignotera pendant deux secondes. A la fin du programme, la fonction Verrouillage Enfants sera automatiquement désactivée.

PROGRAMME COMPART. TOUCHES DE FONCTION			TYPE DE LINGE REMARQUES	Sous-vétements, draps, nappes, t-shirts, serviettes (max.4 kg)
COTON 90° 2 6			Textiles en coton et lin, moyennement sales, qui résistant aux températures élevées.
COTON 60° (Avec prélavage)	1+2 8		Blancs et couleurs en coton et mixte, très sales.
COTON 60° 60°C	2	a	Blancs et couleurs en coton et mixte, moyennement sales.
COTON 40° 40°C	2	8	Blancs et couleurs en coton et mixte, moyennement sales.
SYNTHETIQUE 60° 2 3.5			Textiles synthétiques ou en fibres synthétiques mélangèées, moyennement sales.	Chaussettes, chemisiers on nylon
RIDEaux 40	1-2	3.5	Textiles décats tés que le tulle et les rideaux.
SYNTHETIQUE 40° 2 3.5			Textiles synthétiques ou en fibres synthétiques mélangèées, légersement sales.
SYNTHETIQUE 50° 2 3.5			Textiles synthétiques ou en fibres synthétiques mélangèées, légersement sales.
LAINE 40° 2 2.5			Lainages moyenne monts. Lavage à la main et en machine.	Lainages
LAINE 50° 2 2.5			Lainages moyenne monts. Lavage à la main et en machine.
LAINE EAU FROIDE	2 2.5		Lainages très légersement sales. Lavage à l'eau froide à la main ou en machine.
LAVAGE RAPIDE 2.4			Blancs et couleurs en coton et mixte, légersement sales.	Sous-vétements, draps, nappes, t-shirts, serviettes
RINÇAGE	Ce programme vous permet d'effectuer un rinceage supplémentaire de votre linge après le cycle de lavage. Vous pouvez utiliser ce programme pour tout type de linge (récommanné pour le linge en coton).
ESSORAGE	Ce programme vous permet de lançar un essorage supplémentaire de votre linge après lavage et convient à tout type de linge. Ce programme est recommanné pour le linge en coton.
VIDÂNGRE	Ce programme permet de vanger l'eau sale de votre machine après lavage. Si vous souhaïez vidanger l'eau de votre machine avant la fin du programme en cours, lancez ce programme.

La durée du programme, la consommation d'énergie et les valeurs de consommation d'eau peuvent varier en fonction du pays et du type de la charge de lavage, des fonctions extra sélectionnées, de l'eau courante, ainsi que de la température ambianie."

SECTION 6:ENTRETIEN ET NETTOYAGE

Debranchez yore machine.
Fermez le robinet d'arrivee de eau

FILTRES DES RACCORDS D'ARRIVEE D'EAU

Cette machine est équipée de 2 filtres au niveau du tuyau d'alimentation quiempéchent les impuretés et corps étrangers de pénétrer dans la machine.

L'un est situé dans le raccord côte machine et l'autre au robinet (voir page 4 et 5). Sila machine n'est pas suffisamment alimentée en eau malgré

Touverture du robinet, nettoyez ces filtres.

• Demontez le tuyau d'arrival d'eau.
• Retiree le titre du raccad d'arrivede eau cote machine (a l'aide d'une pince) (Fig. 10) et lavez-le soigneusement a l'aide d'une brose.
• Nettoyez le filtré du tuyau d'arrivée de nouveau robinet en les retraitant manuellement avec le joint (Fig. 11).
• Àprouvaiter nettoye les filtres, remettez-les en place de la meme maniere.

Fig.10
Fig.11

FILTRE DE POMPPE DEVIDANGE

Le filtre de vidange protège la pompe de vidange utilisé pour évacuer le fou saie. Il empêche les salatés diverses devenir abstruer le corps de pompe et de la bloquer. Il est recommendé de nettoyer le filtre de vidange tous les 2 à 3 mois (suivant utilisation).

ATTENTION!

Risque de brûlure!

Laissez refroidir le tableau d'intérérieur de la pompe avant le nettoyage.
Ne retirez jamais la couverture de la pompe pendant un cycle de lavage,
attendez plusieurs que le cycle soit terminé et que l'appeareil soit vide. Lors de
la remise en place du couverture, refiexez-le avec soin pour évier qu'il ne fuit
ou puisse être retire par des enfants

[F-A]D

3-A

4-A

BAC A PRODUITS

Avecle temps, les lessives peuvent causeur une formation de résidus dans le tiroir à lessive et dans la fente. Retirez le tiroir à lessive de temps en temps pour nettoyer les résidus accumulés. Pour retirer le tiroir :

• Tírez le tiró jusqu'à sa butée (fig. 14)
• Continuez à tirer en appuyant sur le couvercle du siphon à l'intérieur du tiró, et retirez le tiró de son logement (fig. 15)
  Nettoyez-le avec de I'eaet a laide dune vieille brosse a dents.
  Rassembliez les résidues a l'intérieur de la lente du tiroir en veillant a ce quils ne montent pas dans la machine.
• Àprouvaisavéchéetéirtoircorrectement,remètteze-le en place eneffectuant la procédure inverse.

SIPHON D'ASSOULISSANT

Retiree le bac a produits. Enleveze le bouchon du siphon et nettoyez soigneusement les résidus d'assoupissant. Nettoyez et remetteze le bouchon du siphon en place. Vérifie qu'il est bien en place.

Siphon

CARROSSEIRE

Après avoir débrancher la machine en influvant la prise de courant, nettoyez la surface extérieure de la carrossière de toute machine à l'eau tiède additionné d'un produit de nettoyage (non abrasif). Àpès rincçage à l'eau propre, essuyez avec un chiffon doux et sec.

ATTENTION

Si la machine est installee dans une piece ou la temperature risque d'être inférieure a 0 C, procedez comme suit en cas de non-utilisation de la machine :

Debranchez la prise electrique de la machine.
Fermez the robinet d'arrivee deu et debranchez te tuyau d'arrival deu du robinet.
- Placez les extremités des tuyaux de vidange et d'arrivee de eau dans un recipient posé sur le sol (pour vider eau).
- Positionnez le selecuteur de programme sur " Vidange".
Rebranche la prise electrique de la machine.
Levoyant début de programme s'allumera.
- Demarrez le programme en appuyant sur la touche marche/amer.
- Débranche la machine à la fin du programme (voyant fin de programme allumé).

Ce processus vidangera le tableau résiduelle qui se找出 dans toute machine et évitera la formation de glace dans la machine. Lorsque vous réutilisez cette machine, vérifie que la température ambiente est supérieur à 0^ .

TAMBOUR

Ne laissiez pas de pieces métalliques telles que des aiguilles, des agrafes ou des pieces de monnaie à l'intérieur de la machine. Ces pieces entraîment la formation de taches de rouille dans le tambour. Pour éliminer ces taches de rouille, utilisez un produit sans chiffre et suivez les instructions du fabricant de

Boissons alcoolisiées : Lavez la tache à l'eau froide, puis tamponnez d'un mélange de glycérine et d'eau et rincez avec un mélange d'eau et de vinaigre.

Cirage: Grattez légèrement la tache sans abîmer le tissu, frottez avec un détérgent et rincez. Si la tache persiste, frottez avec 1 volume d'alcool pur (96 degrés) mélange à 2 volumes d'eau, puis lavez à l'eau tiède.

Thé et café : Etendez la partie tachée sur un écipient et versez de l'eau aussi chaude que possible et tolérée par le tissu. Lavez avec de la lessive si elle ne risque pas d'abîmer le tissu.

Chocolat et cacao : En trempant votre linge dans de l'eau froide, frotte la tache avec du savon ou un détergent et lavez à la température maximale tolérée par votre linge. Si une tacheGRAISSSE use persiste, frotte avec de l'eau oxygénée (proportion de 3% ).

Ketchup : Grattez les taches séchéées sans abîmer le tissu, laissez tremper dans l'eau froide environ 30 minutes et lavez en frottant avec un détergent.

Graisse, oeuf : Grattez les taches séchéées et tamponnez avec une éponge ou un linge imbibé d'eau froide. Frottez avec un détergent, puis lavez avec de la dessive diluée.

Graisse, huiè: Epongez les résidus. Frottez la tache avec du détergent et lavez à l'eau savonneuse tiède.

Moutarde: Tamponnez la tache avec de la glycérine. Frottez avec un détergent et lavez. Si la tache persiste, tamponnez avec de l'alcool (sur les textiles synthétiques et de couleur, utilisez un mélange d'1 volume d'alcool et de 2 volumes d'eau).

Sang: Laissez tremper votre linge dans l'eau froide environ 30 minutes. Si la tache persiste, faites-le tremper dans un mélange d'eau et d'ammoniaque (3 cuillères à soupe d'ammoniaque dans 4 litres d'eau) durant 30 minutes.

Crème, glace et lait: Laissez tremper votre linge dans l'eau froide et frotter la tache avec du détergent. Si la tache persiste, tamponnez le tissu avec une quantité appropriée de lessive. (N'utilisez pas de lessive pour le linge de couleur.)

Moissure: Les taches de moissure doivent être nettoyées aussirapidementque possible.Lavez la tache avec un détergent. Si la tache persiste, tamponnez avec de l'eau oxygénée (proportion de 3 % -

Encre : Faibles couler de l'eau froide sur la tache jusqu'à ce que l'encre soit complètement dilué. Frotteze ensuite avec de l'eau citronnelle et un détergent, attezez 5 minutes puis lavaze.

Fruits: Etendez la partie tachée de votre linge sur un réciempé et versez de l'eau froide sur la tache. Ne versez pas d'eau chaude. Tamponnez avec de l'eau froide et appliquez de la glycérine. Attendez 1 à 2 heures et rincez après avoir tamponné la tache avec quelques gouttes de vinagre blanc.

Herbe : Frotlez la partie tachée avec un détergent. Lavez avec de la dessive si elle ne risque pas d'ablier le tissu. Frotlez vos lainages avec de l'alcool. (Pour les lainages de couleur, un mélange d'1 volume d'alcool pur et de 2 volumes deau).

Peinture à thuile: Appliquez un solvant sur la tache avant qu'elle ne seche. Frotte avec un détergent et lavez.
Roussi: Si le tissu le permet, laver avec de la dessive. Pour les

Roussi: Si le tissu le permiet, laver avec de la dessive. Pour les lainages, placez un linge imbibé de'eau oxygénée sur la tache et repassez en intercalant un linge sec entre le fer et le linge imbibé. Rincez soignement puis lavez.

PROBLEME	CAUSE EVENTUELLE	POUR Y REMEDIER
Votre machine ne démarre pas.	Elle est débranchée. Branchéz la machine.
	Les fusibles sont défectueux.	Changez les fusibles.
	Il y a une panne de courant.	Vérifiéz s'il y a du courant.
	Vous n'avez pas appuyé sur la touche marche/arrêt.	Appuyez sur la touche marche/arrêt.
	Le sélecteur de programme est positionné sur O (arrêt).	Positionné le sélecteur de programme sur le programme de votrechoix.
	Le hublot est mal fermé.	Fermez correctement la porte. Vous doivent entendre le clic.
Votre machine ne se remplit pas d'eau.	Le robinet d'arrivée d'eau est fermé.	Ouvrez le robinet d'eau.
	Le tuyau d'arrivée d'eau est plié.	Vérifiéz le tuyau d'arrivée d'eau.
	Le tuyau d'arrivée d'eau est bouché.	Nettoyez les filtres du tuyau d'arrivée d'eau. (*)
	Les filtres du raccord d'arrivée d'eau sont bouchés.	Nettoyez les filtres du raccord d'arrivée d'eau. (*)
	Le hublot est mal fermé.	Fermez correctement la porte. Vous doivent entendre le clic.
Votre machine ne vidange pas.	Le tuyau de vidange est bouché ou plié.	Vérifiéz le tuyau de vidange.
	Le filtre de pompé est bouché.	Nettoyez le pompé de filtre de vidange. (*)
	Le linge est mal réparti à l'intérieur de la machine.	Répartissez correctement le linge à l'intérieur de la machine.
Votre machine vibre.	Les pieds de la machine ne sont pas réglicés.	Réglez les pieds. (*)
	Les vis de bridage ne sont pas retirees.	Retirez les vis de bridage. (*)

() Voir la section sur l'entretien et le nettoyage de la machine.
(^*) Voir la section concernant l'installation de la machine.

PROBLEME	CAUSE EVENTUELLE	POUR Y REMEDIER
Votre machine vibre.	La machine contient une petite quantité de linge.	Cela n'empêche pas la machine de fonctionner.
	Une quantité excessive de linge a été chargée dans la machine ou le linge est mal réparti.	Ne dépassez pas la quantité recommendée de linge et répartissez correctement le linge dans la machine.
	La machine touche un objet dur.	Evitez que la machine ne touche un mur ou des meubles.
Formation excessive de mousse dans le bac à produits.	You'veAzisetroupedessèse.	Appuyez sur la touche marche/arrêt. Pour arrêter la formation de mousse, diluez une cuillère à soupe d'assouplissant dans 1/2 litre d'eau et versez le mélange dans le bac à produits. Attendez 5 à 10 minutes et appuyez sur la touche marche/arrêt. Veillez à utiliser la quantité appropriée de lessive lors du prochain lavage.
	Youn'vez pasutiliséla dessive qui convient.	Utilisez uniquement les lessives destinées aux machines entièrement automatiques.
Les résultats de lavage ne sont pas satisfaisants.	Votrelinge est trop sale pour le programme que vous avez sélectionné.	Sélectionnez un programme approprié. (voir Tableau 1)
	La quantité de détergent utilisée n'est pas suffisante.	Utilisez une quantité plus importante de lessive en fonction du linge.
Les résultats de lavage ne sont pas satisfaisants.	Une quantité de linge supérieure à la capacité maximale a été chargée dans la machine.	Ne dépassez pas la capacité de charge maximale de la machine.
	Votre eau est peut-être dure.	Utilisez la quantité de lessive indiquée par le fabricant.
	Le linge est mal réparti dans la machine.	Répartissez correctement le linge dans la machine.
La machine vidange dés qu'elle est remplie.	L'extrémité du tuyau de vidange est trop BASSE par rapport à la machine.	Placez le tuyau de vidange à une hauteur appropriée. (*)
Youn ne voyagez pas d'eau dans le tambour durant le lavage.	Ce n'est pas une panne. L'eau se trouve dans la partie inférieure du tambour.	-
Le linge présente des traces de détergent.	Les résidus de certains détergents non dissous dans l'eau peuvent adhérer au linge et former des taches blanches.	Positionnez le sélecteur de programme sur "Rinçage" et lancez un rinçage supplémentaire ou élimine les taches après séchage à l'aide d'une Brosse. Mettez moins de lessive au prochain lavage.
Le linge présente des taches grises.	Ces taches peuvent être dues à de l'huile, de la crème ou de la pommade.	Lors du prochain lavage, utilisez la quantité maximal de dessive mentionnée par le fabricant de détergent.

(^**) Voir la section concernant l'installation de la machine.

PROBLEME	CAUSE EVENTUELLE	POUR Y REMEDIER
L'essorage ne démarre pas ou démarre tardivement.	Ce n'est pas une panne. Le système de contrôle de la répartition de charge est peut-être en cours.	Le système de contrôle de la répartition de charge procédera à une répartition plus équilibrée de votre linge. Dès que la répartition sera effectue, l'essorage sera démarré. Lors du prochain lavage, voirlez à bien répartir votre linge dans la machine.

SECTION 9:SYSTEME AUTOMATIQUE DE DETECTION DES ERREURS

Votre machine est équipée de systèmes de contrôle permanent du processus de lavage qui prendront les précautions nécessaires et vous avertiront en cas de problème.

CODE D'ERREUR	VOYANT INDICATEUR D'ERREUR	ERREUR PROBABLE	MESURE À PRENDRE
E01	Les voyants 1 et 2 clignotent.	Le hublot n'est pas correctement fermé.	Fermez le hublot correctement de manière à entendre un cig. Si le problème persiste, éteignez la machine, débranchez-la, et contactez le service agréé le plus proche.
E02	Les voyageants 1 et 3 clignotent.	Le niveau d'eau de votre machine est bas. La pression de votre alimentation d'eau est BASSE OU BROQUÉE.	Tournez le robinet jusqu'àu bout. Vérifiez si l'eau a été coupée. Si le problème persisté, la machine s'arrête automatiquement au bout d'un moment.
E03	Les voyageants 1 et 4 clignotent.	La pompe est défaillante ou le filtre à pompe est broqué.	Nettoyez le filtre à pompe. Si le problème persisté, contactez le service agréé le plus proche. (*)
E04	Les voyageants 2 et 3 clignotent.	Il y a une quantité d'eau excessive dans votre machine.	Votre machine videra automatiquemnt l'eau. Une fois la vidange d'eau terminée, éteignez la machine, débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.

(*) Voir la section sur l'entretien et le nettoyage de la machine.

CODE D'ERREUR	VOYANT INDICATEUR D'ERREUR	ERREUR PROBABLE	MESURE à PRENDRE
E05	Les voyants 2 et 4 clignotent.	Le chauffage de la machine ou le capteur de chaleur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E06	Les voyants 3 et 4 clignotent.	Le moteur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E07	Les voyants 1,2 et 3 clignotent.	La carte électronique est défaillante.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
E08	Les voyants 2,3 et 4 clignotent.	Le moteur est défaillant.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.
CODE D'ERREUR	VOYANT INDICATEUR D'ERREUR	ERREUR PROBABLE	MESURE À PRENDRE
E09	Les voyants 1,2 et 4 clignotent.	La tension de réseau est trop élevée ou trop faible.	Si la tension de réseau est plus faible que 150V ou plus élevé que 260V, votre machine s'arrêtea automaquemuen t. Lorsque la tension de réseau est rétable, la machine se remet en marche.
E10	Les voyants 1,3 et 4 clignotent.	Erreur de communicati on.	Éteignez la machine et débranchez-la. Fermez le robinet d'eau et contactez le service agréé le plus proche.

SECTION 10: SYMBOLES INTERNATIONALAUX TEXTILES

40°
Température de lavage	Lavage interdit (lavage à la main)	Repassage doux	Repassage moyen

Repassage fort	Repassage interdit	Pas de séchage en tambour	Séchage étendu

III	-	×	cl
Sans repassage	Séchage à plat	Javel interdit	Chlorage

F	P	A
Symboles de nettoyage à scc. Les lettres indiquent le type de solvant à utiliser. Le linge portant ces symboles ne doit pas être lavé en machine, sauf mention contraire apposée sur l'étiquette

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole present sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas ettre traité comme dechet menager. Il doit par consequence etre remis a un centre de collecte des dechets chargedu recyclage des equipments electriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

52080879
