Type de produit	Plaque de cuisson vitrocéramique encastrable
Marque	AYA
Modèle	APV460B
Catégorie	Cuisinière (plaque)
Nombre de zones de cuisson	4 (dont brûleurs doubles/ovales)
Matériau de la surface	Verre vitrocéramique
Commandes	Touches de contrôle tactiles
Niveaux de chaleur	6 positions (maintien au chaud à ébullition)
Indicateur de chaleur résiduelle	Oui, s'allume si température > 60°C
Alimentation électrique	Monophasé ou triphasé, 230 V, disjoncteur 20 A
Câble d'alimentation	H05VV-F 5x2,5 mm² (triphasé) ou 3x2,5 mm² (monophasé)
Installation	Encastrée dans un plan de travail
Dimensions de l'ouverture	Voir schéma dans la notice (non spécifié ici)
Accessoires fournis	Bande adhésive, supports de montage
Utilisation prévue	Domestique : cuisson et ébullition des aliments
Sécurité	Arrêt automatique non spécifié ; indicateur de chaleur résiduelle
Entretien et nettoyage	Utiliser un racloir, nettoyant pour vitrocéramique, chiffon doux
Nettoyage interdit	Pas de jets de vapeur, éponges abrasives, détergents chimiques
Réparations	Uniquement par un technicien qualifié
Garantie	Valable si installation et utilisation conformes à la notice
Recyclage	Ne pas jeter avec les déchets ménagers, déposer en point de collecte

FOIRE AUX QUESTIONS - APV460B AYA

Quelle est la tension d'alimentation de la plaque AYA APV460B ?

La plaque doit être branchée sur une alimentation 230 V, avec un disjoncteur de 20 A. Le branchement peut être monophasé ou triphasé selon le schéma fourni.

Comment nettoyer la surface vitrocéramique sans l'endommager ?

Utilisez un racloir pour enlever les résidus, puis un nettoyant spécial vitrocéramique avec un chiffon doux. N'utilisez jamais d'éponges abrasives ni de détergents chimiques.

Que faire si du sucre ou de l'aluminium fond sur la plaque ?

Retirez immédiatement les saletés avec un racloir pendant que la plaque est encore chaude (mais pas brûlante) pour éviter d'endommager la surface vitrocéramique.

Comment fonctionne l'indicateur de chaleur résiduelle ?

L'indicateur s'allume lorsque la température de la zone de cuisson dépasse 60°C. Il reste allumé tant que la chaleur résiduelle est présente, même après extinction.

Puis-je utiliser des casseroles en aluminium sur la plaque ?

Oui, à condition que le fond soit plat et propre. Cependant, évitez de faire fondre de l'aluminium sur la plaque car il peut coller et endommager le verre.

Comment installer la plaque encastrable ?

L'installation doit être réalisée par un électricien qualifié. Découpez une ouverture aux dimensions indiquées, appliquez le joint d'étanchéité, fixez les supports et branchez selon le schéma électrique.

Quels sont les niveaux de chaleur disponibles ?

La plaque propose 6 niveaux : 1 pour maintien au chaud, 2-3 pour cuisson à basse température, 4-5-6 pour cuire, rôtir et bouillir.

La plaque est-elle adaptée aux enfants ?

Les enfants ne doivent pas s'approcher de l'appareil. La plaque ne dispose pas de verrouillage enfant, mais l'indicateur de chaleur résiduelle prévient des risques de brûlure.

Que faire en cas de coupure de courant ?

Lorsque le courant revient, l'indicateur de chaleur résiduelle clignote si la zone était encore chaude (>60°C) avant la coupure. Il clignote jusqu'à refroidissement ou réactivation de la zone.

Où puis-je télécharger la notice complète de l'AYA APV460B ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI APV460B AYA

DESCRIPTION DE LA PLAQUE 3 INSTRUCTIONS DE SÉCURITÉ 4 INSTALLATION 6 Local d’installation de la plaque encastrable. 6 Branchement électrique de la plaque 8 UTILISATION 10 Fonctions de la température résiduelle. 10 NETTOYAGE ET ENTRETIEN 11

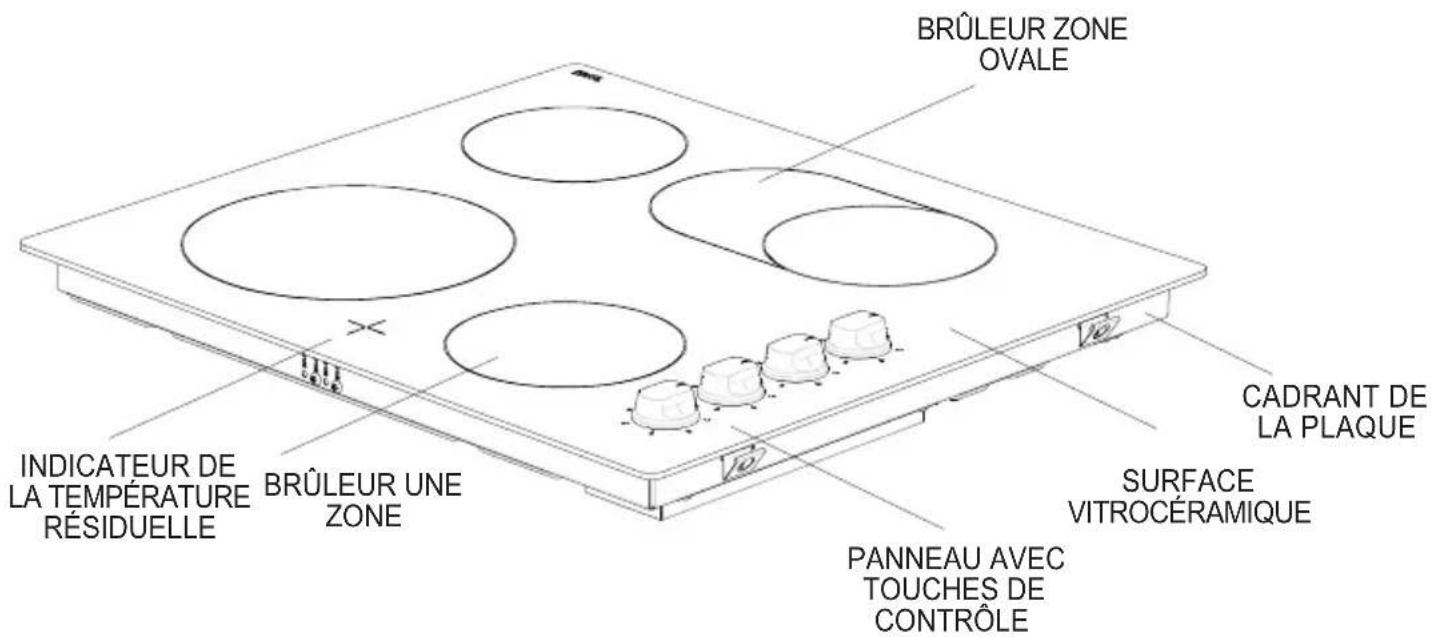

Description de la PLAQUE

Cher client,

Vous devez lire ce manuel afin d'obtenir la meilleure performance et prolonger la vie utile de votre appareil. Nous vous recommandons de garder ce manuel pour référence future.

Votre plaque est garantie et vous procurera un service durable. Cette garantie s'applique seulement si l'appareil est installé et utilisé selon les instructions de fonctionnement et d'installation décrites dans ce manuel.

Remarque: Voiture plaque peut être différente du modèle présent ci-dessus à cause de sa configuration.

Suivez ces instructions sinon tout dommage resultant dune utilisation incorrecte ou negligente ou d-un branchement ou installation incorrecte ou negligente nest pas couvert par la garantie

• Cet appareil doit être utilisé uniquement pour une utilisation domestique.
• Cet appareil doit être utilisé dans le seul but de faire bouillir ou cuire des aliments, toute autre utilisation, par exemple le chauffage de pièces, surfaces de travail ou de stockage est dangereux.
• Des additions ou des modifications effectuées sur l'appareil sont interdites.
• Ne placez et ne gardez aucun liquide inflammable, du matériel hautement inflammable ou des objets d'allumage sur ou près de l'appareil.
• Les enfants ne doivent pas s'approcher de l'appareil.
• L'appareil doit être installé et branché par un technicien de service qualifié uniquement.
• La sécurité électrique de cette plaque est garantie si elle est branchée à un système terre approprié, conforme aux normes de sécurité électrique.
• Les appareils encastrables peuvent être utilisés uniquement après avoir été placés dans leur respective unité et surface de travail en respectant les normes.
• Ne faites aucune pression sur le fil électrique lors de l'installation de la plaque.
• La longueur du câble ne doit pas dépasser 2m pour des raisons de sécurité d'isolation.
• Si vous constatez des défauts sur l'appareil ou des dommages sur le verre céramique (fissures ou rayures), l'appareil doit être mis hors service et la prise doit être retirée afin de prévenir le risque d'électrocution.
• Les réparations de l'appareil doivent être effectuées par un technicien de service qualifié uniquement.
• Vérifiez si vous avez retiré tous les matériaux d'emballage avant d'utiliser l'appareil.
• Les cables des apparciels électriques ne doivent être en contact avec aucune surface ou casserole chaude.
• Ne laissez jamais la plaque sans surveillance quand vous cuisinez avec de la graisse ou de l'huile. Ces aliments peuvent s'enflammer rapidement en cas de surchauffe.
• Ne coupez aucun aliment sur le verre de la plaque vitrocéramique. Les panneaux en verre ne doivent pas être utilisés comme surfaces de travail.
• Faites attention quand vous utilisez des petits appareils ménagers comme les fers à repasser près des éléments.
• N'utilisez pas les zones de cuisson avec des casseroles vides ou sans casseroles.
• Vérifiez si tous les contrôles sont éteints quand ils ne sont pas utilisés.
• Pour le nettoyage, l'appareil doit être mis hors service et il doit être froid.
• Pour des raisons de sécurité, le nettoyage avec des jets de vapeur ou des équipements de haute pression est interdit.
• Utilisez uniquement des casseroles avec une base plane.

Installation

Le branchement électrique de la plaque doit être effectué par un technicien de service qualifié ou un electricien qualifié, selon les instructions décrites dans ce manuel et les règlements actuels.

• Avant l'installation, vérifiez si les conditions de distribution locales et les réglages de l'appareil sont compatibles.
• Les lois, règlements, directives, normes en vigueur dans le pays d'installation doivent être respectées (règles de sécurité, recyclage correct selon les règlements, etc.).

Local d'installation de la plaque encapsulée

Après avoir retiré de l'emballage, vérifiez si l'appareil et les respectifs accessoires ne sont pas endommagés. Si vous constatez des dommages, n'utilisez pas l'appareil et contactez immédiatement un technicien de service qualifié ou un électricien qualifié.

• Cette plaque encasirable doit être installée dans le plan de travail de votre cuisine. Elle sera branchée à l'électricité avec la boîte d'interrupteur ci-dessous, spécialement fourni pour cet effet.

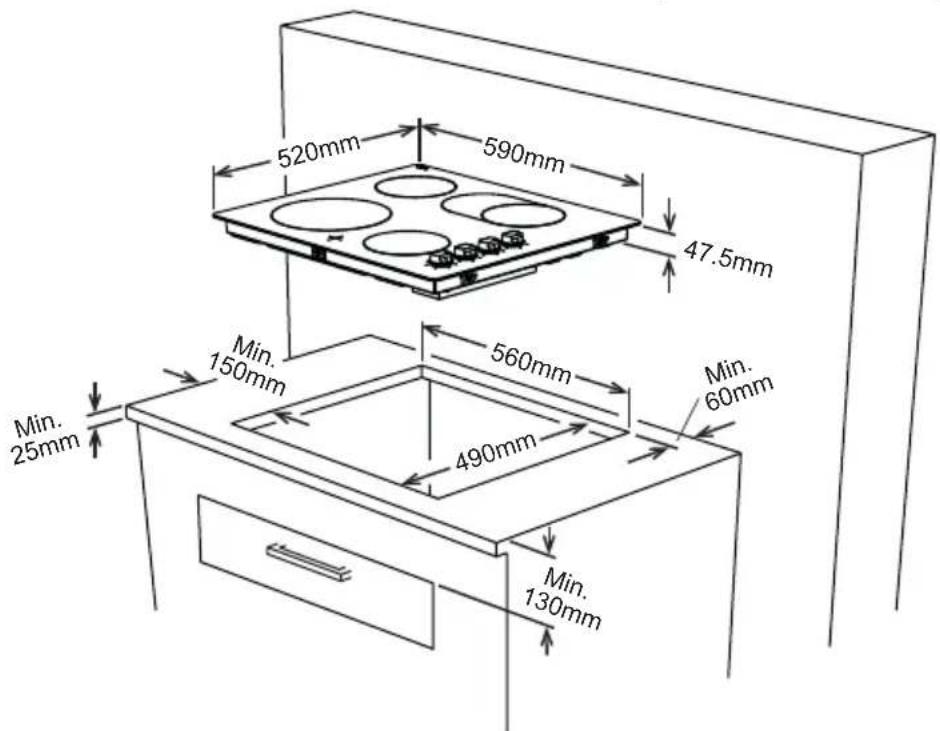

• Laissez une ouverture avec les dimensions indiquées dans l'image ci-dessous.

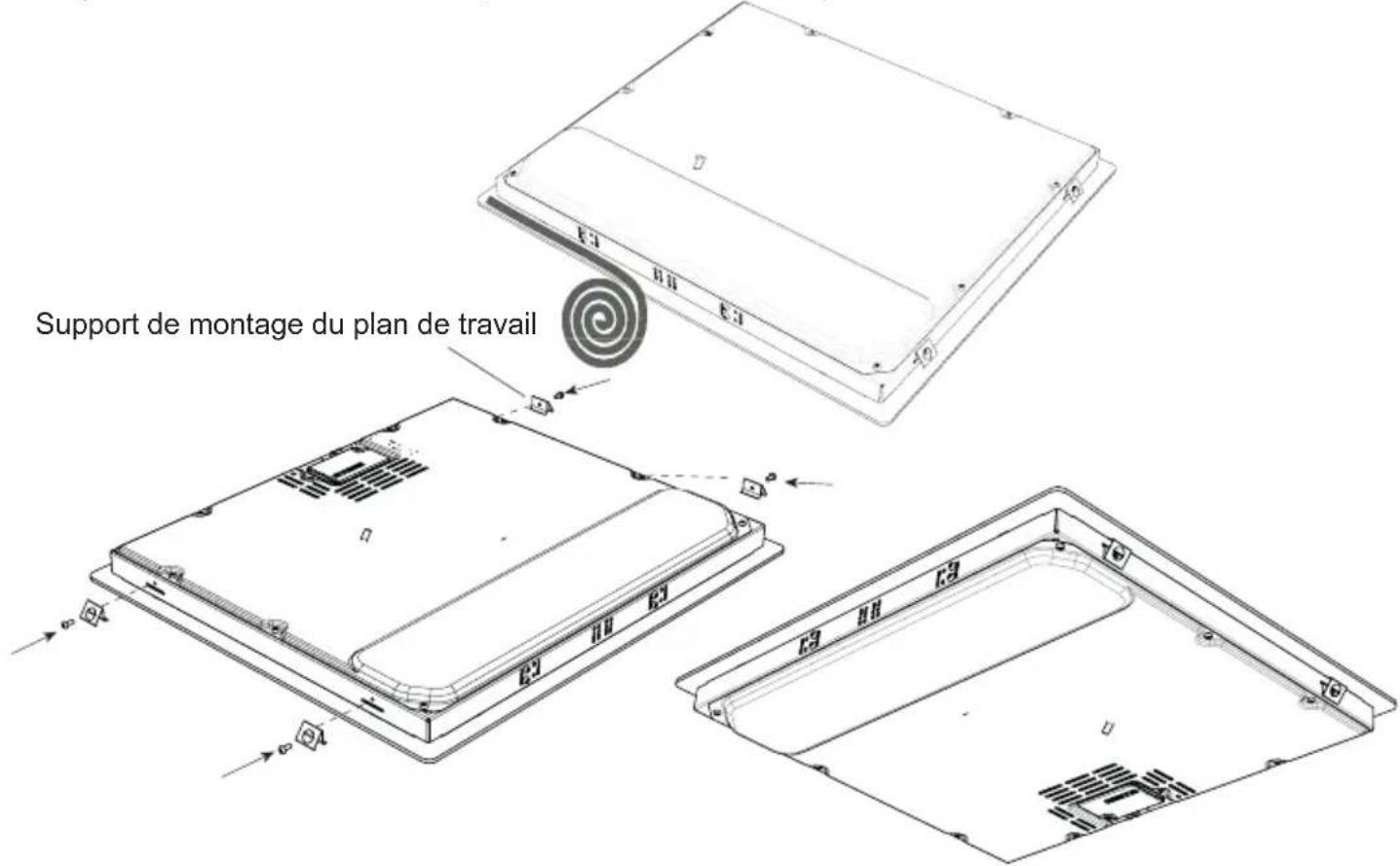

• Appliquez la bande adhésive autour de toute l’extrémité inférieure de la surface de cuisson, bien comme sur la partie extérieure du panneau en verre céramique. Nétirez pas la bande. Vissez les 4 supports de montage du plan de travail sur les parois latérales du produit.

Branchements électriques de la PLAQUE

• Avant d'effectuer le branchement électrique, vérifiez si l'alimentation électrique du système et la prise sont appropriées pour la puissance d'alimentation maximum de la plaque.
• L'installation électrique de la maison et la prise électrique utilisée doivent être reliées à la terre selon les normes de sécurité.
• S'il n'y a aucune circuit dédié à la plaque et aucune interrupteur de fusible, ceux-ci doivent être installés par un électricien qualifié avant de brancher la plaque.
• L'interrupteur de fusible doit être facilement accessible quand la plaque est installée.
• N'utilisez pas d'adaptateurs, prises multiples et/ou fils d'extension.
• Cet appareil est conforme aux normes des directives CEE suivantes :

1 Plaque vitrocéramique CEE/73/23 et 93/68, CEE/89/336 sur l'interférence radio,

2 CEE/89/109 sur le contact avec les alimentations.

• Un disjoncteur avec une ouverture de contact d'au moins 3mm, puissance 20A et un type de fonctionnement différentiel doit être installé à l'intérieur du circuit électrique.

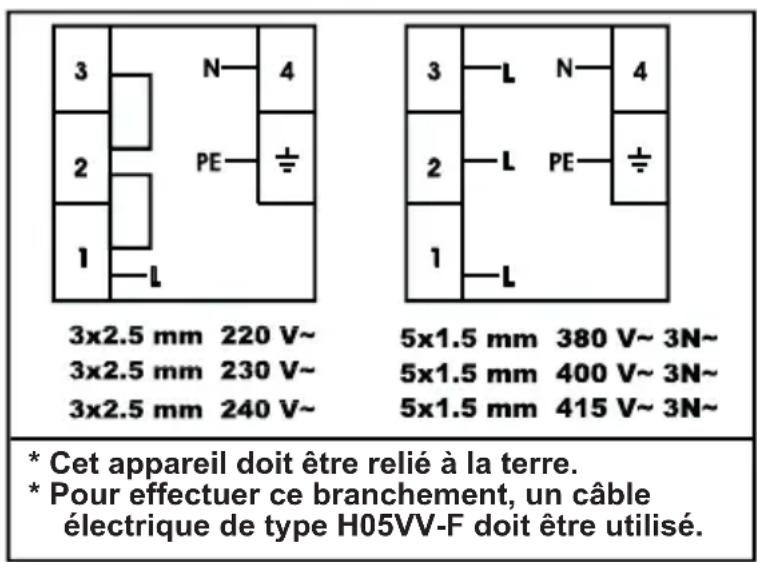

• Pour la plaque vitrocéramique touch control, le câble doit être de type H05VV-F 5X2,5mm² pour le triphasé ou 3 / 3X2,5mm² pour le monophasé/60227 IEC 53. Le diagramme de branchement est situé à l'arrière de l'appareil.

• Lors de l'installation, vérifie si les câbles isolés sont utilisés. Un branchement incorrect peut endommager votre appareil. La garantie ne couvre pas ces dommages.
• Les réparations de l'appareil doivent être effectuées par un technicien de service qualifié ou un electricien qualifié.
• Mettez l'appareil hors tension avant chaque entretien. Pour effectuer de nouveau le branchement, suivez rigoureusement les diagrammes de branchement.

Cet appareil fonctionne avec des touches de contrôle et la chaleur stockée est confirmée par la lampe de l'indicateur de température résiduelle sur la surface vitrocéramique.

Le brûleur avec touche de contrôle a été conçu pour fonctionner avec 6 niveaux de chaleur:

1 Garder la position chaude 2-3 Position chaude à basse température 4-5-6 Position pour cuire - rôtir et bouillir

Les brûleurs doubles et ovales ont deux zones de cuisson. Pour branchées.

Pour désactiver la zone externe du brûleur double/ovale, placez le bouton sur la position ©. Les deux zones externes sont débranchées.

Fonctions de la température résiduelle

Après tous les processus de cuisson, il y a une certaine chaleur qui reste dans le verre vitrocéramique appelée température résiduelle. Le contrôle peut calculer approximativement la température du verre. Si la température calculée est supérieure à 60°C, alors ceci sera indiqué par la lampe de l'indicateur de la température résiduelle. L'écran de la température résiduelle apparaît tant que la température calculée du brûleur est > + 60^.

Quand l'alimentation électrique revient au contrôle de la plaque après une coupure de courant, l'écran de la température résiduelle clignote, si le brûleur correspondant avait une température résiduelle supérieure à 60°C avant la coupure de courant. L'écran clignotera jusqu'à ce que le temps maximum de la température résiduelle ait expiré ou le brûleur soit sélectionné et activé.

Nettoyage et entretien

Les casseroles ayant une base irrégulière ne doivent pas être utilisées parce qu'elles peuvent casser le verre. La base des casseroles doit être fine et plane autant que possible. Avant l'utilisation, vérifie que les bases des casseroles sont propres et sèches.

Placez toujours la casserole sur la zone de cuisson avant d'effectuer la mise en marche. Si possible, placez toujours les couvercles sur les casseroles. Les bases des casseroles utilisées ne doivent pas être plus petites ou plus grandes que les zones de cuisson, elles doivent avoir la taille correcte comme indiquée ci-dessous afin de ne pas gaspiller de l'énergie.

Avant de nettoyer la plaque, retirez d'abord la prise de courant. Vérifiez la température résiduelle sur l'appareil. Le verre vitrocéramique résiste à des températures élevées et à la surchauffe. S'il y a une chaleur résiduelle sur l'appareil, la lampe de l'indicateur de la température résiduelle est allumée. Afin d'éviter des brûlures, laissez refroidir l'appareil.

Retirez tous les aliments et graisses qui débordent avec un racloir. Nettoyez la plaque avec un liquide de nettoyage approprié et un chiffon humide. Ensuite nettoyez avec un chiffon sec et propre.

Si de l'aluminium ou du plastique ont fondu accidentellement sur la surface de la plaque, vous devez leminer avec un racloir. Ceci évitera des dommages possibles à la surface. Ceci s'applique aussi au sucre ou aux alimentés sucrés qui sautent sur la plaque.

S'il y a d'autres aliments fondus sur la surface de la plaque, retirez les saletés quand l'appareil est froid. Utilisez un agent de nettoyage pour le verre vitrocéramique ou l'acier inoxydable quand vous nettoyez la superficie.

N'utilisez pas d'éponges ni des éponges abrasives pour nettoyer la surface vitrocéramique. Ces matériels peuvent endommager la surface.

N'utilisez pas de détergents chimiques, sprays ou agents pour éliminer les taches sur la surface vitrocéramique. Ces matériels peuvent provoquer un incendie ou endommager la couleur de la plaque. Nettoyez avec de l'eau et un liquide de nettoyage.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

BUT INTERNATIONAL 1 RUE SPINOZA 77184 EMERAINVILLE FRANCE
