Type de produit	Commutateur rackable PoE Midspan 8 ports
Marque	Intellinet
Modèle	502931
Nombre de ports	8 ports RJ45 (entrée données) + 8 ports RJ45 (sortie alimentation + données)
Norme PoE	IEEE 802.3af (jusqu'à 15,4 W par port)
Alimentation	100-240 V CA, 50-60 Hz (cordon d'alimentation inclus)
Consommation électrique	Jusqu'à 123,2 W (8 x 15,4 W) + pertes
Température de fonctionnement	0 °C à 40 °C (estimation standard)
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Matériau du boîtier	Métal
Montage	Rack 19 pouces (plaques de fixation incluses)
Indicateurs LED	Power (alimentation) et PD Link (liaison PoE par port)
Type de câble supporté	Cat5 ou supérieur (Ethernet)
Fonctions principales	Injection PoE sur 8 ports, passage des données, montage en rack
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou liquides.
Sécurité	Respecter les consignes de la notice ; ne pas ouvrir le boîtier ; utiliser une prise électrique accessible.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le SAV en cas de problème.
Garantie	Consulter www.intellinet-network.com/warranty
Certifications	R&TTE 1999/5/CE, Directive DEEE 2002/96/EC
Pays d'origine	Non spécifié dans la notice

FOIRE AUX QUESTIONS - 502931 Intellinet

Comment installer le commutateur PoE Midspan 502931 ?

Branchez le cordon d'alimentation à l'arrière de l'appareil et à une prise secteur. Connectez les appareils réseau (ex. caméras IP) aux ports Alimentation + Données (Sortie) à l'aide de câbles Cat5 ou supérieur. Connectez votre réseau existant (commutateur, routeur) aux ports Données (Entrée). Vérifiez que la LED Power est allumée.

Quels appareils peuvent être alimentés par le 502931 ?

Tout appareil compatible IEEE 802.3af (PoE standard) tel que caméras IP, points d'accès sans fil, ou téléphones VoIP. La puissance maximale par port est de 15,4 W.

Que faire si la LED PD Link ne s'allume pas ?

Vérifiez que l'appareil connecté est bien allumé et compatible PoE. Assurez-vous que le câble Ethernet est correctement branché et en bon état. Essayez un autre port ou un autre câble.

Puis-je utiliser ce midspan avec un commutateur non PoE ?

Oui, le 502931 est conçu pour ajouter l'alimentation PoE à un réseau existant. Branchez votre commutateur non PoE sur les ports Données (Entrée) et les appareils PoE sur les ports Alimentation + Données (Sortie).

Comment monter l'appareil en rack ?

Utilisez les plaques de fixation fournies : alignez-les sur les trous latéraux du boîtier et vissez-les avec les vis incluses. Montez ensuite l'ensemble dans un rack 19 pouces standard à l'aide des vis restantes.

Quel type de câble est recommandé ?

Utilisez des câbles Ethernet de catégorie Cat5 ou supérieure (Cat5e, Cat6) pour garantir une transmission correcte des données et de l'alimentation.

Le 502931 supporte-t-il le PoE+ ?

Non, ce modèle est conforme à la norme IEEE 802.3af (PoE) avec une puissance maximale de 15,4 W par port. Il ne supporte pas le PoE+ (IEEE 802.3at) qui délivre jusqu'à 30 W.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de produits chimiques, d'alcool ou de liquides.

Où trouver la garantie du produit ?

Les informations de garantie sont disponibles sur le site www.intellinet-network.com/warranty. Conservez votre preuve d'achat.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché à l'arrière du midspan et à une prise secteur fonctionnelle. Assurez-vous que l'interrupteur d'alimentation (si présent) est sur 'ON'. Si la LED Power reste éteinte, contactez le service après-vente.

MODE D'EMPLOI 502931 Intellinet

Merci d'avoir acheté le Commutateur rackable PoE Midspan 8 ports INTELLINET NETWORK SOLUTIONS, modèle 502931. Pour la fiche technique avec les spécifications complètes, visitez www.intellinet-network.com.

Connexions & indicateurs

La rangée inférieure des ports RJ45 — Données (Entrée) — sur le panneau avant transfère les données des appareils réseau existants au Midspan. La rangée supérieure des ports RJ45 — Alimentation + Données (Sortie) — transfère les données tandis qu'alimentant les appareils connectés (jusqu'à 15,4 Watts par port). Utilisez des câbles standards Cat5 ou des câbles Ethernet supérieurs pour les connexions des caméras IP, points d'accès sans fil, autres commutateurs, etc. qui supportent PoE. NOTE: Les appareils alimentés devraient aussi être compatibles IEEE 802.3af.

Si une des DEL de liaison ou activité ne s'allume pas, vérifie que les appareils respectifs sont installés et configurés proprement.

DEL État Opération

POWER Allumée L'appareil est alimentéÉteinte Contrôlez la connexion AC

PD Link Allumée Port est lié et fournit 48 V à(1-8) unurreuil alimentéÉteinte Liaison n'est pas établie

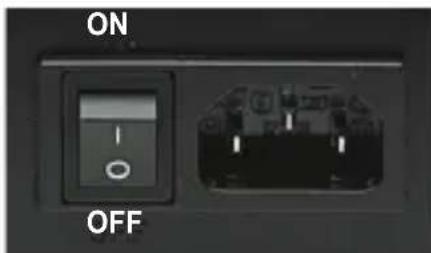

Alimentation

Branchez le cordon d'alimentation inclu au panneau arrêté et à une prise de courant CA. Activez l'interrupteur de réseau et vérifie que la DEL "Power" est allumée.

Montage en RACK

Alignez les deux plaques de fixation sur les trous à chaque côté et fixez-les avec les vis incluses. Utilisez les vis restantes pour monter l'appareil en rack.

Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2002/96/EC sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipality, à des fins de recyclage.

FRANÇAIS: Pour consulter les informations sur la garantie, visitez www.intellinet-network.com/warranty.

Cet appareil satisfait aux exigences de la directive R&TTE 1999/5/CE.

INTELLINET NETWORK SOLUTIONS offre un assortiment complet de produits de réseau actifs et passifs. Pour plus d'informations, veuillez contacter votre revendeur ou utiliser la page d'accueil www.intellinet-network.com.

Tous les produits mentionnés sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.
