Type de produit	Répartiteur PoE
Marque	Intellinet
Modèle	502900
Utilisation principale	Alimenter un appareil réseau via un câble Ethernet PoE
Tension d'entrée	PoE (Power over Ethernet) standard
Tension de sortie ajustable	5 V (par défaut), 7,5 V, 9 V ou 12 V
Connecteurs	Entrée RJ45 PoE, sortie RJ45 données, jack de sortie d'alimentation
Indicateur LED	LED "Link" pour la connexion réseau
Compatibilité réseau	Ethernet Cat5/5e/6
Dimensions estimées	80 x 55 x 25 mm
Poids estimé	100 g
Matériau du boîtier	Plastique ABS
Alimentation	Via le câble Ethernet PoE (norme 802.3af/at)
Fonctions principales	Répartit l'alimentation PoE et les données vers un appareil non PoE
Entretien et nettoyage	Essuyer avec un chiffon sec et non abrasif. Ne pas utiliser de liquides.
Sécurité	Ne pas ajuster la tension au-dessus de la limite de l'appareil client
Pieces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le SAV.
Informations générales	Garantie : consulter www.intellinet-network.com/warranty

FOIRE AUX QUESTIONS - 502900 Intellinet

Quelle est la fonction principale du répartiteur PoE Intellinet 502900 ?

Le répartiteur PoE permet d'alimenter un appareil non PoE (comme une caméra IP ou un point d'accès) via un câble Ethernet, en extrayant l'alimentation du signal PoE et en la fournissant via un jack de sortie.

Comment ajuster la tension de sortie sur le répartiteur ?

Utilisez le commutateur de tension sur le panneau latéral. Les options disponibles sont : 5 V (par défaut), 7,5 V, 9 V et 12 V. Assurez-vous de ne pas dépasser la tension maximale de votre appareil.

Quels câbles sont compatibles avec ce répartiteur ?

Le répartiteur nécessite un câble Ethernet de catégorie Cat5, Cat5e ou Cat6 pour la connexion entre le commutateur PoE et le répartiteur.

La LED 'Link' ne s'allume pas, que faire ?

Vérifiez que le port du commutateur PoE est bien alimenté et que le câble Ethernet est correctement branché. La LED Link indique une connexion réseau active.

Puis-je utiliser ce répartiteur avec un injecteur PoE ?

Oui, le répartiteur fonctionne aussi bien avec un injecteur PoE qu'avec un commutateur PoE. Connectez l'entrée du répartiteur au port PSE de l'injecteur.

Quelle est la consommation maximale supportée ?

La puissance dépend de la source PoE. En général, pour du PoE standard (802.3af), la sortie peut délivrer jusqu'à 15,4 W et pour le PoE+ (802.3at) jusqu'à 30 W.

Comment nettoyer le répartiteur PoE ?

Utilisez un chiffon sec et non abrasif pour nettoyer le boîtier. N'utilisez ni eau, ni solvants, ni sprays.

Que faire en cas de surtension sur l'appareil client ?

Le répartiteur ne protège pas contre les surtensions. Assurez-vous que la tension de sortie réglée est inférieure ou égale à la tension nominale de l'appareil connecté pour éviter tout dommage.

Ce produit est-il compatible avec toutes les normes PoE ?

Oui, il est compatible avec les normes 802.3af (PoE) et 802.3at (PoE+). Il accepte également les sources PoE passives courantes.

Où trouver la garantie de ce produit ?

La garantie est détaillée sur le site officiel d'Intellinet : www.intellinet-network.com/warranty. Conservez la preuve d'achat.

MODE D'EMPLOI 502900 Intellinet

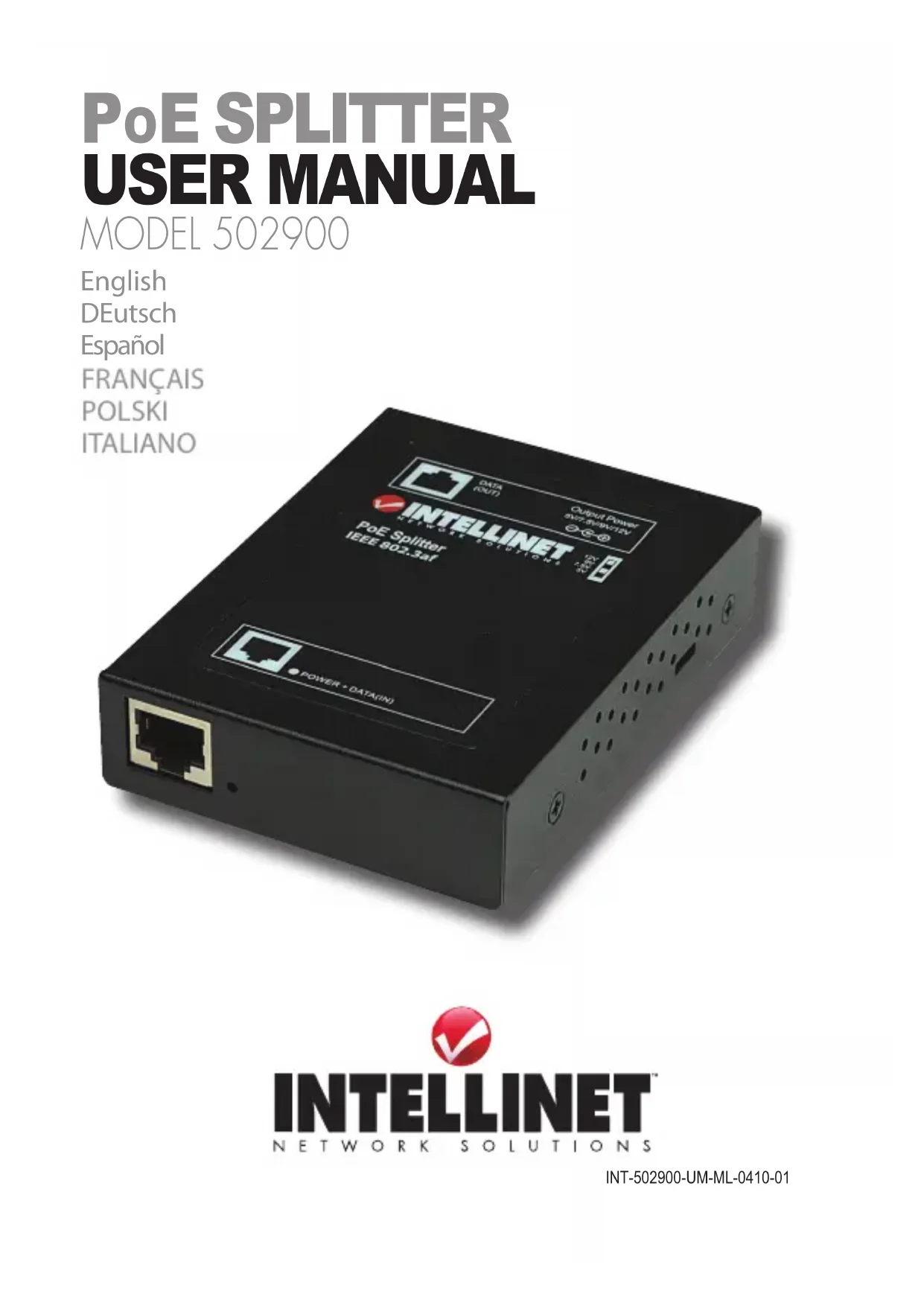

Répartiteur PoE • Manuel de l'utilisateur Français

Merci d'avoir acheté l'INTELLINET NETWORK SOLUTIONS Répartiteur PoE, modele 502900. Jack de Sortie de

INSTALLATION

1. En utilisant un cable Ethernet Cat5/5e/6, connectez l'entrée du répartiteur à un port PSE d'un injecteur/ commutateur PoE (le DEL "Link" doit être allumé) et connectez la sortie du répartiteur à une entrée de données sur l'appareil du client.

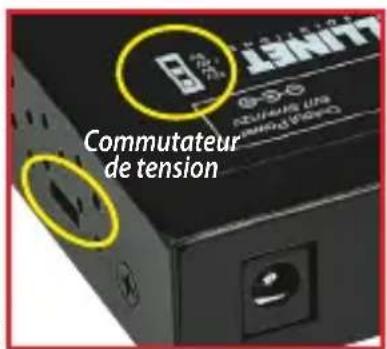

2. Vérifiez que le commutateur de tension sur le panneau lésral du répartiteur est ajusté au niveau de sortie propre: Les ajustages 5V (défaut), 7,5V, 9V ou 12V sont indiqués sur le panneau avant (cf. image à droite).

ATTENTION: Ajuster la tension de sortie sur le répartiteur plus haute que le niveau d'entrée maximum sur l'appareil de client peut endommager l'appareil du client.

1. Utilisez le cable d'alimentation afin de connecter la sortie de courant du répartiteur jack de courant de l'appareil du

Jack de courant

Sortie de données

et de données
DEL "Link"Entree de cour

Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas etre traite comme un déchet menager. Conformement à la Directive 2002/96/EC sur les déchets d'equipements électriques et electroniques (DEEE),ce produit electrique ne doit en aucun cas etre mis au rebut sous forme de déchet municipal non trié.Veuillez vous debarrasser de ce produit en le renvoyant a son point de vente ou au point de ramassage local dans notre municipality,à des fins de recyclage.

ITALIANO

FRANÇAIS — Pour consulter les informations sur la garantie, visitez www.intellinet-network.com/warranty.

INTELLINET NETWORK SOLUTIONS' offre un assortiment complet de produits de reseau actifs et passifs. Pour plus d'informations veuillez contacter votre revendeur ou utiliser la page d'accueil www.intellinet-network.com.

Tous les produits mentionnés sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.
