MODE D'EMPLOI T8121 AXIS

Contenu de l'emballage

Injecteur AXIS High PoE Injecteur AXIS T8121 High PoE 1 port
Câble d'alimentation (Dépend du pays)	EuropeRoyaume-UniUSAJaponAustralie
Documentation imprimée Guide d'installationDocument de garantie

Fonctions et caractéristiques

L'injecteur AXIS T8121 High POE 1 port injecte une alimentation de 48V DC aux travers du cable Ethernet. La norme IEEE802.3af est maintenue tout en doublant la puissance de sortie. Ces niveaux de puissance permettent de nouvelles possibilités comme l'alimentation de cameras PTZ AXIS par l'intermédiaire d'injecteurs High PoE.

Étapes préliminaires

• Vérifiez que l'injecteur AXIS T8121 est raccordé à un câble CA en bon état de fonctionnement et correctement mis à la terre.
• Vérifiez que le câble Ethernet de sortie est branché sur le port Data & Power Out (données et d'alimentation de sortie).
• Vérifiez qu'un périphérique compatible Ethernet prêt à être branché est connecté.

Remarque :

N'utilisez pas de câble simulateur de modem entre le port de sortie de l'injecteur AXIS T8121 et le périphérique de charge.

Installation de l'injecteur

1. Branchez l'injecteur AXIS T8121 sur une prise CA (100-240 V CA), à l'aide d'un câble ordinaire.
2. Branchez le connecteur Data IN (Données d'entrée) de l'injecteur sur le commutateur réseau Ethernet via un câble Ethernet.
3. Branchez le connecteur Data & Power (Données et alimentation de sortie) de l'injecteur sur le séparateur (PoE IN) ou sur la caméra via un câble Ethernet.

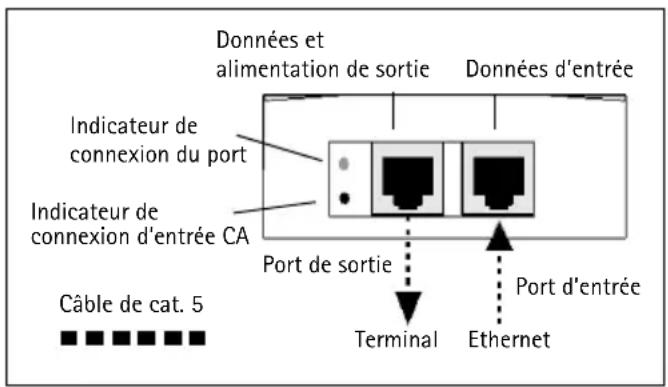

Données et alimentation de sortie Données d'entrée Indicateur de connexion du port Indicateur de connexion d'entrée CA Port de sortie Port d'entrée Terminal Ethernet Câble de cat. 5

Indicateurs

DEL CA (secteur) Port
Vert Indique que l'appareil est sous tension (alimenté en courant)		Indique qu'un terminal distant est connecté
Vert clignotant La tension de sortie est hors limites Surcharge ou court-circuit

Caractéristiques techniques

Caractéristiques environnementales

Mode Température Humidité
En fonctionnement 0 à 40°C	(32 à 104°F) 10 à 90% (condensation non autorisée)
En stockage -20 à 70°C (-4 à 158°F)

Caractéristiques électriques

Tension d'entrée 100 à 240V CA (50-60 Hz)
Courant d'entrée 0.8A (max)
Puissance de sortie disponible maximum 30W
Tension de sortie nominale 52 à 56V CC

Interface Ethernet

Entrée (données d'entrée) : Ethernet	10/100/1000Base-T; Connecteur femelle RJ45
Sortie (données et alimentation de sortie) :	Ethernet 10/100/1000Base-T,48 V CC; Connecteur femelle RJ45
Câblage Donnée envoyée sur les paires	1/2 et 3/6 pour l’Ethernet 10/100, et sur les quatre paires pour l’Ethernet GigaBit avec tension CC sur les pairesde fils 7-8 et 4-5
Câble réseau Catégorie 5 (ou plus)	Câble blindé torsadé (FTP) recommandé

Résolution des problèmes

Symptôme Correction
L'injecteur ne se met pas sous tension.	1. Vérifiez qu'un cordon d'alimentation approuvé est utilisé.2. Vérifiez que la tension à l'arrivée se situe entre 100 et 240 V CA.3. Mettez l'injecteur hors tension et rallumez-le en vérifiant les indicateurs pendant la mise sous tension.
Un indicateur de port est éteint et le périphérique ne fonctionne pas.	1. L'injecteur n'a pas détecté de périphérique. Le port est donc désactivé.2. Vérifiez que le périphérique prend en charge la technologie PoE.3. Vérifiez que vous utilisez un câble droits ordinaire de catégorie 5/5e/6, à quatre paires.4. Si un diviseur d'alimentation externe est utilisé, remplacez-le pour vous assurer qu'il fonctionne correctement.5. Vérifiez que le câble Ethernet d'entrée est branché sur le port de données d'entrée.6. Vérifiez que le périphérique est branché sur le port de données et d'alimentation.7. Essayez de rebrancher le périphérique sur un injecteur différent. S'il fonctionne, il est probable que le port ou le connecteur RJ-45 soit défectueux.8. Vérifiez qu'il n'y a pas de court-circuit sur les câbles à paires torsadées ni sur les connecteurs RJ45.
Le périphérique final fonctionne, mais il n'y a pas de liaison de données.	1. Vérifiez que l'indicateur de port à l'avant de l'appareil est allumé en continu.2. Si un séparateur d'alimentation externe est utilisé, remplacez-le par un séparateur que vous savez en bon état de fonctionnement.3. Vérifiez que, pour cette liaison, vous utilisez un cable droit UTP/FTP ordinaire de catégorie 5 (et non un cable simulateur de modem), avec les quatre paires.4. Vérifiez que le câble Ethernet ne fait pas plus de 100 mètres de long entre la source Ethernet et le terminal distant.5. Essayez de rebrancher le périphérique sur un injecteur différent. Si cela fonctionne, il est probable que le connecteur RJ-45 soit défectueux.

Instructions de montage

L'injecteur AXIS T8121 peut être fixé au mur ou sur une surface plate à l'aide des trous situés au dos de l'appareil.

Veuillez prendre note de ce qui suit avant de poser l'injecteur AXIS T8121 à un endroit fixe :

• Ne recouvrez pas l'injecteur PoE et ne bloquez pas son système d'aération par des corps étrangers. Conservez l'injecteur AXIS T8121 à l'abri des excès de la chaleur et de l'humidité, des vibrations et de la poussière.
• Veillez à ce que la longueur de câble entre la source du réseau Ethernet et le terminal ne dépasse pas 100 mètres. Le PoE n'est pas un répéteur et il n'amplifie pas le signal des données Ethernet.
• Utilisez un séparateur si vous le souhaitez, en veillant à ce qu'il soit branché à proximité du terminal et non sur l'injecteur.

• Il n'y a pas d'interrupteur Marche/Arrêt. Il suffit donc de brancher l'injecteur AXIS T8121 sur une prise de courant CA pour le mettre en marche.

• Installez deux vises verticallement à une distance de 9.17 cm sur le mur ou une armoire

• Alignez l'AXIS T8121 aux visses pour le fixer.

Séparateur AXIS T8126 High POE 12V et Séparateur Axis AXIS T8128 High POE 24V

Contenu de l'emballage

Séparateur Axis High POE Séparateur AXIS T8126 High POE 12VSéparateur AXIS T8128 High POE 24V
Adaptateur câble d'alimentation	Séparateur 12V AXIS T8126 High PoE1 x câble pour AXIS 213 PTZ, AXIS 214 PTZ, AXIS 215 PTZ1 x câble pour AXIS 225FD1 x câble pour caméra AXIS utilisant l'alimentation PS-KLongueur de chaque câble : 1 mètreSéparateur 24V AXIS T8128 High PoE1 x câble pour AXIS 231D+, AXIS 232D+, AXIS 233DLongueur du câble : 5 mètres
Documentation imprimée Guide	d'installationDocument de garantie

Installation du sépateur PoE :

1. Placez le séparateur Axis High POE le plus prêt possible de la camera Axis
2. Connectez le cable Ethernet du port Data Out (sortie Donnée) vers le port Ethernet de la camera.
3. Connectez le cable d'alimentation du séparateur sur le connecteur d'alimentation de la camera.

Remarque :

Pour les produits AXIS 225FD, AXIS 231D+/ AXIS 232D+, et AXIS 233D, veuillez suivre les instructions dans le guide d'installation (également disponible sur www.axis.com/techsup)

1. Connectez le câble Ethernet de l'AXIS T8121 sur le port POE IN du séparateur.
2. Verifiez que la LED PWR IN est allumée en vert.
3. Vérifiez que la LED PWR OUT est allumée en vert et que la camera AXIS est alimentée.

Caractéristiques techniques

Caractéristiques environnementales

Mode Température Humidité
En fonctionnement 0 à 40°C	32 à 104°F	10 à 90% (condensation non autorisée)
En stockage -20 à 70°C	-4 à 158°F

Caractéristiques électriques

Tension d'entrée 44 à 57 V CC
Tension de sortie 12 V DC pour AXIS T812124 V DC pour AXIS T8128
Courant de sortie 2 A max pour AXIS T81261 A max pour AXIS T8128
Puissance de sortie 24 W max
Connecteur de sortie Connecteur	6.4x2.5 mm

Interface Ethernet

Entrée (POE IN): Ethernet 10/	100/1000Base-T, 48 V CC;Connecteur femelle RJ45
Sortie (Data Out) : Ethernet 10/	100/1000Base-T; Connecteur femelle RJ45
