MANUAL DE USUARIO T8121 AXIS

Contenido del Paquete

AXIS High PoE Midspan AXIS T81	21 High PoE Midspan 1-port
Cable de alimentación (específico para cada región)	EuropaUKUSAJapónAustralia
Material impreso Guía de Instalación Documento de Garantía

Funciones y características

El AXIS T8121 High PoE Midspan 1-port suministra 48V CC por el cableado Ethernet de transporte de datos. Esto mantiene la especificación IEEE802.3af doblando al mismo tiempo la potencia de salida. Estos niveles de alimentación permiten una serie de nuevas aplicaciones para dispositivos Ethernet tales como cámaras PTZ.

Pasos preliminares

• Compruebe que la alimentación CA llegue al AXIS T8121 usando un cable CA operativo y una conexión a tierra adecuada.
• Asegúrese de que el cable Ethernet de salida esté conectado al Puerto de salida de datos y alimentación.
• Compruebe que haya conectado un dispositivo compatible con la alimentación a través de Ethernet.

Nota: No utilice un cable cruzado para conectar el puerto de salida de AXIS T8121 con el dispositivo.

Instalación de la unidad

1. Conecte el AXIS T8121 a una toma de corriente CA (100-240 VCA) usando un cable de alimentación estándar.
2. Conecte el jack Data In (entrada de datos) al switch de la red Ethernet
3. Conecte el jack Data & Power Out (salida de datos y alimentación) al dispositivo.

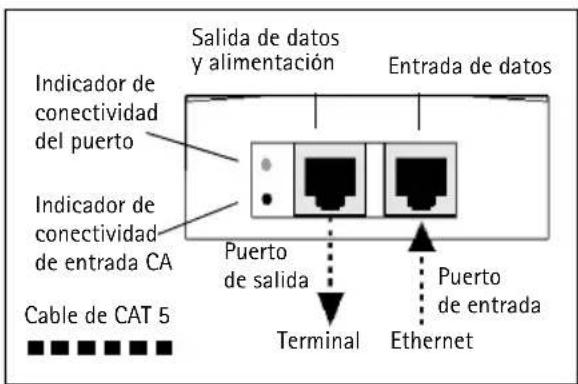

Salida de datos y alimentación Entrada de datos Indicador de conectividad del puerto Indicador de conectividad de entrada CA Puerto de salida Puerto de entrada Terminal Ethernet Cable de CAT 5

Indicadores

LED CA (principal) Puerto
Verde Indica que hay alimentación eléctrica (alimentación activa)	Indica que hay un terminal remoto conectado
Verde parpadeante El voltaje de salida no es el adecuados	Sobrecarga o cortocircuito

Especificaciones

Especificaciones ambientales

Modo Temperatura Humedad
En funcionamiento	0 - 40°C32 - 104°F	10 a 90%, (sin condensación)
En almacenamiento -20 - 70°C-4 - 158°F

Especificaciones eléctricas

Voltaje de entrada 100 a 240V AC (50-60 Hz)
Corriente de entrada 0.8A (max)
Potencia de salida máxima disponible 30W
Voltaje nominal de salida 52 a 56V DC

Interfaz Ethernet

Entrada (Data In) Ethernet 10/100/1000Base-T; Conector hembra RJ 45
Salida (Data & Power Out): Ethernet 10/100/1000Base-T, más 48 V CC; Conector hembra RJ 45
Conexiones eléctricas:	Los datos son suministrados por los pares 12 y 3/6 en el cable Ethernet 10/100, sobre todos los pares en Gibabit Ethernet; con alimentación en los pares de cables 4/5(+) y 7/8(-).
Cable de Red La distancia maxima del cableado Categoría 5 (o superior) recomendándose el uso de cable de par trenzado apantallado (FTP).

Solución de problemas

Síntoma Pasos correctivos
El midspan no se enciende 1. Compruebe que está usando un cable de alimentación adecuado.2. Compruebe que el voltaje en la toma de entrada de alimentación sea de entre 100 y 240 V CA.3. Apague y vuelva a encender el dispositivo y compruebe los indicadores durante el encendido
Un indicador de puerto no se enciende y el dispositivo de alimentación no funciona	1. El midspan no ha detectado un dispositivo de alimentación y, en consecuencia, el puerto no está activado.2. Compruebe que el dispositivo de alimentación esté diseñado para funcionar con PoE3. Compruebe que está usando un cable recto estándar de categoría 5/5e/6 con cuatro pares4. Si hay una unidad de distribución de alimentación externa conectada, sustitúyala para verificar que funciona correctamente5. Asegúrese de que el cable Ethernet de entrada esté conectado al puerto de entrada de datos (Data In).6. Compruebe que el dispositivo de alimentación esté conectado al puerto de datos y alimentación.7. Intente volver a conectar el mismo dispositivo de alimentación a un midspan diferente. Si funciona, probablemente se trate de un fallo en un puerto o una conexión RJ-45.8. Compruebe que no haya cortocircuitos en ninguno de los pares de cables trenzados o en los conectores RJ45.
El dispositivo final funciona, pero no hay conexión de datos	1. Compruebe que el indicador del puerto del panel frontal esté iluminado de forma permanente.2. Si hay una unidad de distribución de alimentación externa conectada, sustitúyala por otra que sepa que funciona.3. Compruebe que está usando para este enlace un cable recto UTP/FTP estándar de categoría 5 (no cruzado) con los cuatro pares.4. Compruebe que la longitud del cable Ethernet desde la toma de la red Ethernet al terminal de carga/remoto no supere los 100 metros.5. Intente volver a conectar el mismo dispositivo de alimentación a un midspan diferente. Si funciona, probablemente se trate de un fallo en un puerto o una conexión RJ-45.

Instrucciones de montaje

El AXIS T8121 puede montarse en la pared o en un bastidor usando los orificios de la parte posterior. Tenga en cuenta lo siguiente antes de instalar el Midspan POE en un lugar fijo:

• No cubra el AXIS T8121 ni bloquee el flujo de aire al POE con ningún objeto. Mantenga el Midspan PoE alejado de un excesivo calor o humedad, así como de vibraciones y polvo
• Asegúrese de que la longitud del cable desde la toma de la red Ethernet al dispositivo a conectar no supere los 100 metros. PoE no es un repetidor y no amplifica la señal de datos Ethernet
• Si lo desea puede utilizar una unidad de distribución de alimentación (splitter) conectada cerca del dispositivo a conectar, no en el Midspan

• No hay ningún interruptor de encendido/apagado, simplemente conecte el AXIS T8121 a una fuente de alimentación CA

• Ponga dos tornillos verticals a la pared o estantería a una distancia de.

• Alinee los orificios del AXIS T8121 de forma que encaje la superficie de los tornillos en ellos.

Contenido del paquete

AXIS High PoE Splitter AXIS T8126 High PoE Splitter 12VAXIS T8128 High PoE Splitter 24V
Cable adaptador de corriente AXIS T8126	High PoE Splitter 12V:1 x cable para AXIS 213 PTZ, AXIS 214 PTZ, AXIS 215 PTZ1 x cable para AXIS 225FD1 x cable para las cámaras AXIS con conector PS-KLongitude de cada cable: 1m / 3.33 feetAXIS T8128 High PoE Splitter 24V:1 x cable para AXIS 231D+, AXIS 232D+, AXIS 233DLongitud: 5m / 16.65 feet
Material impreso	Guía de InstalaciónDocumento de Garantía

Instalación de la unidad

1. Situe el AXIS High PoE splitter tan cerca como sea posible al producto de vídeo Axis.
2. Conecte el cable de Ethernet del Puerto de salida de datos al puerto Ethernet del producto de vídeo Axis.
3. Conecte el cable adaptador de alimentación del splitter a la entrada de corriente de su producto de vídeo Axis.

Nota: Para AXIS 225FD, AXIS 231D+/AXIS 232D+, y AXIS 233D, siga la Guía de Instalación del producto (también disponible en www.axis.com/techsup)

1. Conecte el cable Ethernet desde el AXIS T8121 a el puerto PoE In del splitter.
2. Compruebe que LED de PWR IN se pone verde.
3. Compruebe que el LED de PWR Out se pone verde y que su cámara de red Axis está alimentada

Especificaciones

Especificaciones ambientales

Modo Temperatura Humedad
En funcionamiento 0 - 40°C	32 - 104°F	10 à 90%, (no se permite condensación)
En almacenamiento -20 - 70°C	-4 - 158°F

Especificaciones eléctricas

Voltaje de Entrada 44 a	57 VCC
Voltaje de Salida 12 VDC for AXIS T812624 VDC for AXIS T8128
Corriente de Salida 2 A	max for AXIS T81261 A max for AXIS T8128
Potencia de Salida 24	W max
Conector de Salida	DC conector de barril 6.4x2.5 mm (0.252x0.098"); con '+' en el centro

Interfaz Ethernet

Entrada (POE IN): Ethernet 10/100/1000Base-T, más 48 V CCConector hembra RJ 45

Salida (DATA Out): Ethernet 10/100/1000Base-T; Conector hembra RJ 45
