MODE D'EMPLOI KNS6 VELLEMAN
Fig. 10: Breng de batterijen in en vijs pas danplaat n°9 vast.

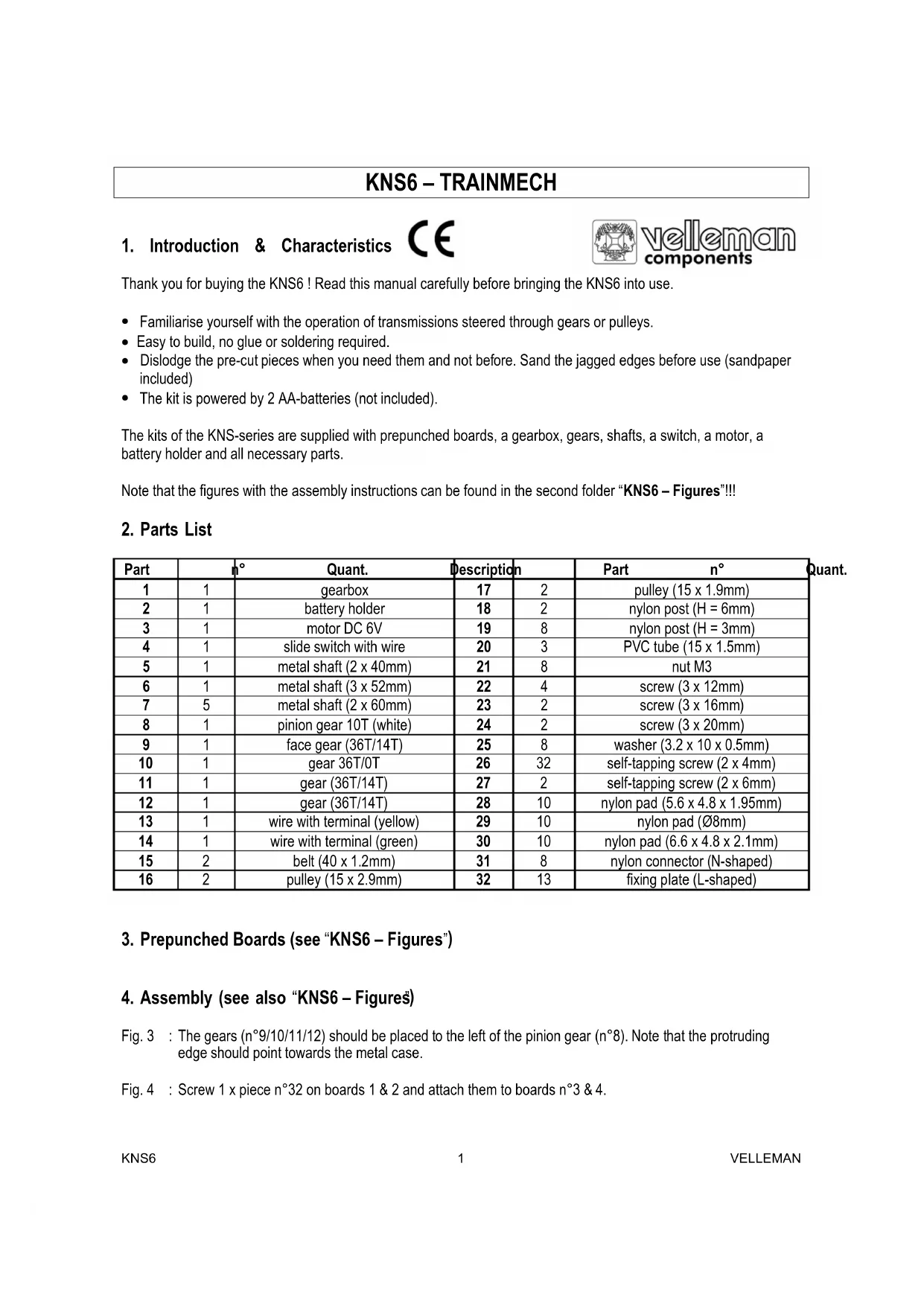

1. Introduction et Caracteristiques
Nous you remercions de vour achat! Lisez la notice presente attentivement avant la mise en service du KNS6.
Familiarisez-vous avec le fonctionnement d'une transmission pilotee par pignons ou par pouies et elastiques.
- Facile à assembler, sans colle ou soudage.
- Ne détachez les pieces précoupees qu'au moment où vous en avez besoin. Polissez les arêtes avant d'employer la piece en question (papier d'émeri inclus)
Le kit est piloté par 2 piles AA (non incluses).
Les kits de la série KNS sont livrés avec : éléments précoupés en bois, pignonnerie, tiges, interrupteur, moteur, portepiles et toutes les pieces nécessaires.
Voutrouvez les figures avec les instructions de montage dans la deuxieme partie, c.-a-d.: "KNS6 - Figures"!!!
2. List des pieces
| Pièce | Quant. | Description Pièce Quant. | Descripation | ||
| 1 | 1 | boîte d'engrenages | 17 | 2 | poulie (15 x 1.9mm) |
| 2 | 1 | porte-piles | 18 | 2 | embout en nylon (H = 6mm) |
| 3 | 1 | moteur CC 6V | 19 | 8 | embout en nylon (H = 3mm) |
| 4 | 1 | glissière avec fil | 20 | 3 | tube en PVC (15 x 1.5mm) |
| 5 | 1 | axe métallique (2 x 40mm) | 21 | 8 | écrou M3 |
| 6 | 1 | axe métallique (3 x 52mm) | 22 | 4 | vis (3 x 12mm) |
| 7 | 5 | axe métallique (2 x 60mm) | 23 | 2 | vis (3 x 16mm) |
| 8 | 1 | satellite 10T (blanc) | 24 | 2 | vis (3 x 20mm) |
| 9 | 1 | pignon (36T/14T) | 25 | 8 | rondelle de serrage (3.2 x 10 x 0.5mm) |
| 10 | 1 | pignon 36T/0T | 26 | 32 | vis taraudeuse (2 x 4mm) |
| 11 | 1 | pignon (36T/14T) | 27 | 2 | vis taraudeuse (2 x 6mm) |
| 12 | 1 | pignon (36T/14T) | 28 | 10 | canon en nylon (5.6 x 4.8 x 1.95mm) |
| 13 | 1 | fil avec connecteur (jaune) | 29 | 10 | canon en nylon (Ø8mm) |
| 14 | 1 | fil avec connecteur (vert) | 30 | 10 | canon en nylon (6.6 x 4.8 x 2.1mm) |
| 15 | 2 | courroie (40 x 1.2mm) | 31 | 8 | connecteur en nylon en N |
| 16 | 2 | poulie (15 x 2.9mm) | 32 | 13 | panneau de fixation en L |
3. Pièces précoupees (voir "KNS6 - Figures")
4. Montage (voir également "KNS6 - Figures")
Fig. 3 : Positionnez les pignons (n°9/10/11/12) à gauche du satellite. Remarquez que la protubérance doit indiquer le boîtier métallique.
Fig. 4 : Vissez 1 x piece n°32 aux panneaux 1 & 2 et attachez-les aux panneaux n°3 & 4.
Fig. 9 : Remarquez que les cables du portepiles (n°3) doivent passer a coté de l'interrupteur (n°4). Consultez fig. 16 dans la deuxième partie "KNS6 - Figures" pour le câblage.
Fig. 10: Insérez les piles avant de visser en place panneau n°9.
Fig. 11: Insérez 10 x pièce n°30 dans les panneaux 1 & 2. Insérez 8 x pièce n°28 dans les huit roues. Liez les roues des deux côts du train à l'aide de 5 axes métalliques (n°7). Vérifiez si les roues ne sont pas génées dans leurs mouvements.
Fig. 12 : Pourvoyez les deux pouilies d'une courroie (n°15).
Fig. 13 : Glissez un embout en nylon (n^19) sur les 3 axes métalliques de figure 13. Installez connecteur n^31 et les autres pièces selon la figure.
Fig. 14 : Il est impératif que les 4 connecteurs en N (n°31) des roues gauches forment un angle de 90^ avec les connecteurs des roues droites.
5. Attention
- Vérifiez si le câblage est correct
- Remarquez que les axes (n^5,6) dans les canons en nylon (n^9,10) doivent tournier avec souplesse pour garantir un mouvement couple des poulies et des roues.
