Marque	Velleman
Modèle	KNS5
Catégorie	Jouets
Type de produit	Kit de construction d'une voiture à transmission mécanique (Automech)
Alimentation	2 piles AA (non incluses)
Source d'énergie	Moteur électrique alimenté par piles
Technologie de transmission	Pignons et poulies avec courroies élastiques
Modes de traction	Traction avant, traction arrière ou intégrale (selon montage)
Assemblage	Sans colle ni soudure, pièces précoupées en bois
Contenu du kit	Éléments en bois, pignonnerie, tiges, interrupteur, moteur, porte-piles, câbles, courroies, vis, écrous, canons nylon, pièces de fixation
Âge recommandé	À partir de 8 ans (estimation)
Dimensions du produit assemblé	Environ 20 x 15 x 10 cm (estimation)
Poids	Environ 200 g (estimation)
Matériau principal	Bois, métal, plastique (nylon)
Interrupteur	Oui, marche/arrêt
Réglage de vitesse	Par ajustement des courroies
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants ni d'eau
Sécurité	Contient de petites pièces. Ne convient pas aux enfants de moins de 3 ans. Risque d'étouffement
Pièces détachées	Contacter le service après-vente Velleman
Réparabilité	Réparable par remplacement des pièces endommagées
Notice incluse	Oui, notice de montage avec schémas
Marquage CE	Oui (conforme aux normes de l'UE)
Garantie	2 ans (selon législation en vigueur)

FOIRE AUX QUESTIONS - KNS5 VELLEMAN

Comment alimenter le KNS5 ?

Insérez 2 piles AA dans le porte-piles (non incluses). Respectez la polarité indiquée.

Le KNS5 nécessite-t-il de la colle pour l'assemblage ?

Non, le kit se monte sans colle ni soudure. Les pièces s'emboîtent et se vissent.

Quels sont les différents modes de traction possibles ?

Vous pouvez configurer la voiture en traction avant, traction arrière ou intégrale en utilisant les courroies et poulies fournies.

Comment régler la vitesse du KNS5 ?

Ajustez la tension des courroies en caoutchouc : plus elles sont tendues, plus la vitesse est élevée.

Que faire si les roues ne tournent pas librement ?

Vérifiez que les axes métalliques coulissent bien dans les canons en nylon. Si nécessaire, poncez légèrement les arêtes avec le papier d'émeri fourni.

Comment brancher le moteur et l'interrupteur ?

Suivez le schéma de câblage dans la notice. Connectez les fils du moteur et du porte-piles à l'interrupteur.

Le KNS5 est-il adapté aux enfants ?

Oui, à partir de 8 ans environ, sous la surveillance d'un adulte. Attention aux petites pièces (risque d'étouffement).

Quelles sont les dimensions approximatives du montage ?

La voiture mesure environ 20 cm de long, 15 cm de large et 10 cm de haut.

Où puis-je trouver les pièces de rechange ?

Contactez le service client Velleman ou consultez leur site web pour les pièces détachées.

Pourquoi ma voiture avance-t-elle en zigzag ?

Vérifiez que les courroies sont correctement installées et que toutes les vis sont bien serrées. Un mauvais alignement peut causer des à-coups.

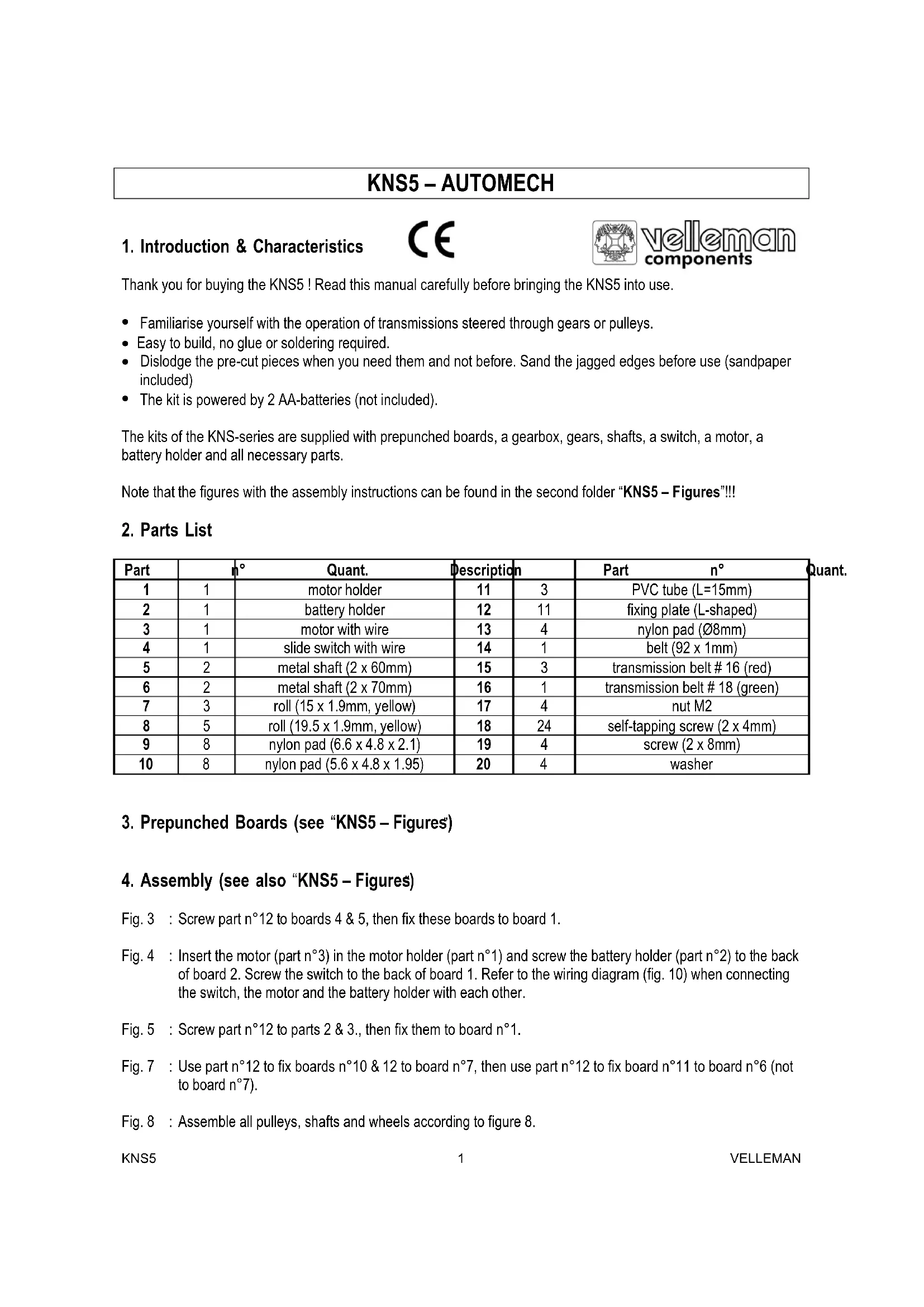

MODE D'EMPLOI KNS5 VELLEMAN

1. Introduction et Caractéristiques

Nous you remercions de vore achat! Lisez la notice presente attentivement avant la mise en service du KNS5.

Familiarisez-vous avec le fonctionnement d'une transmission pilotee par pignons ou par pouies et elastiques.
- Facile à assembler, sans colle ou soudage.
- Ne détachez les pieces précoupees qu'au moment où vous en avez besoin. Polissez les arêtes avant d'employer la piece en question (papier d'émeri inclus)
Le kit est piloté par 2 piles AA (non incluses).

Les kits de la série KNS sont livrés avec : éléments précoupés en bois, pignonnerie, tiges, interrupteur, moteur, portepiles et toutes les pieces nécessaires.

Voutrouvrez les figures avec les instructions de montage dans la deuxieme partie, c.-a-d.: "KNS5 - Figures"!!!

2. Listes des pieces

Pièce	Quant.	Description Pièce Quant.		Description
1	1	porte-moteur	11	3	tube en PVC (L=15mm)
2	1	porte-piles	12	11	panneau de fixation en "L"
3	1	moteur avec fil	13	4	canon en nylon (Ø8mm)
4	1	glissière avec fil	14	1	courroie (92 x 1mm)
5	2	axe métallique (2 x 60mm)	15	3	courroie # 16 (rouge)
6	2	axe métallique (2 x 70mm)	16	1	courroie # 18 (vert)
7	3	poulie (15 x 1.9mm, jaune)	17	4	écrou M2
8	5	poulie (19.5 x 1.9mm, jaune)	18	24	vis taraudeuse (2 x 4mm)
9	8	canon en nylon (6.6 x 4.8 x 2.1mm)	19	4	vis (2 x 8mm)
10	8	canon en nylon (5.6 x 4.8 x 1.95mm)	20	4	rondelle de serrage

3. Pièces précoupees (voir "KNS5 - Figures")

4. Montage (voir également "KNS5 - Figures")

Fig. 3 : Vissez piece n°12 sur les panneaux 4 & 5 et fixez ces panneaux à panneau 1.
Fig. 4 : Installé le moteur (pièce n°3) dans le porte-moteur (pièce n°1), vissez le porte-piles (pièce n°2) au dos de panneau n°2. Vissez le commutateur au dos de panneau 1. Consultez le schéma du câblage lorsque vous connectez le commutateur, le moteur et le porte-piles.
Fig. 5 : Vissez piece n°12 aux pieces 2 & 3. Fixez-les ensuite à panneau n°1.
Fig. 7 : Fixez panneau n^0 10 à panneau n^0 12 avec piece n^0 12 . Employez piece n^0 12 pour fixer panneau n^0 11 à panneau n^0 6 (au lieu de panneau n^0 7 ).
Fig. 8 : Montez toutes les poulies, axes et roues selon figure 8.
Fig. 9 : Liez les pouilies au moyen des courroies en caoutchouc, ce qui permettra à votre Automech de réagir comme une vraie voiture avec traction avant, traction arrière ou traction intégrale (utilisez couroye n^14 ). Ajustez les courroies en caoutchouc pour régler la vitesse.

5. Problèmes et solutions

• Vérifiez si le câblage est correct
• Remarquez que les axes (n^5, 6) dans les canons en nylon (n^9, 10) doivent tourner avec souplesse pour garantir un mouvement couple des poulies et des roues.

KNS5 - AUTOMECH
