MODE D'EMPLOI DX 420 DIMPLEX
Instructions de montage et d'utilisation

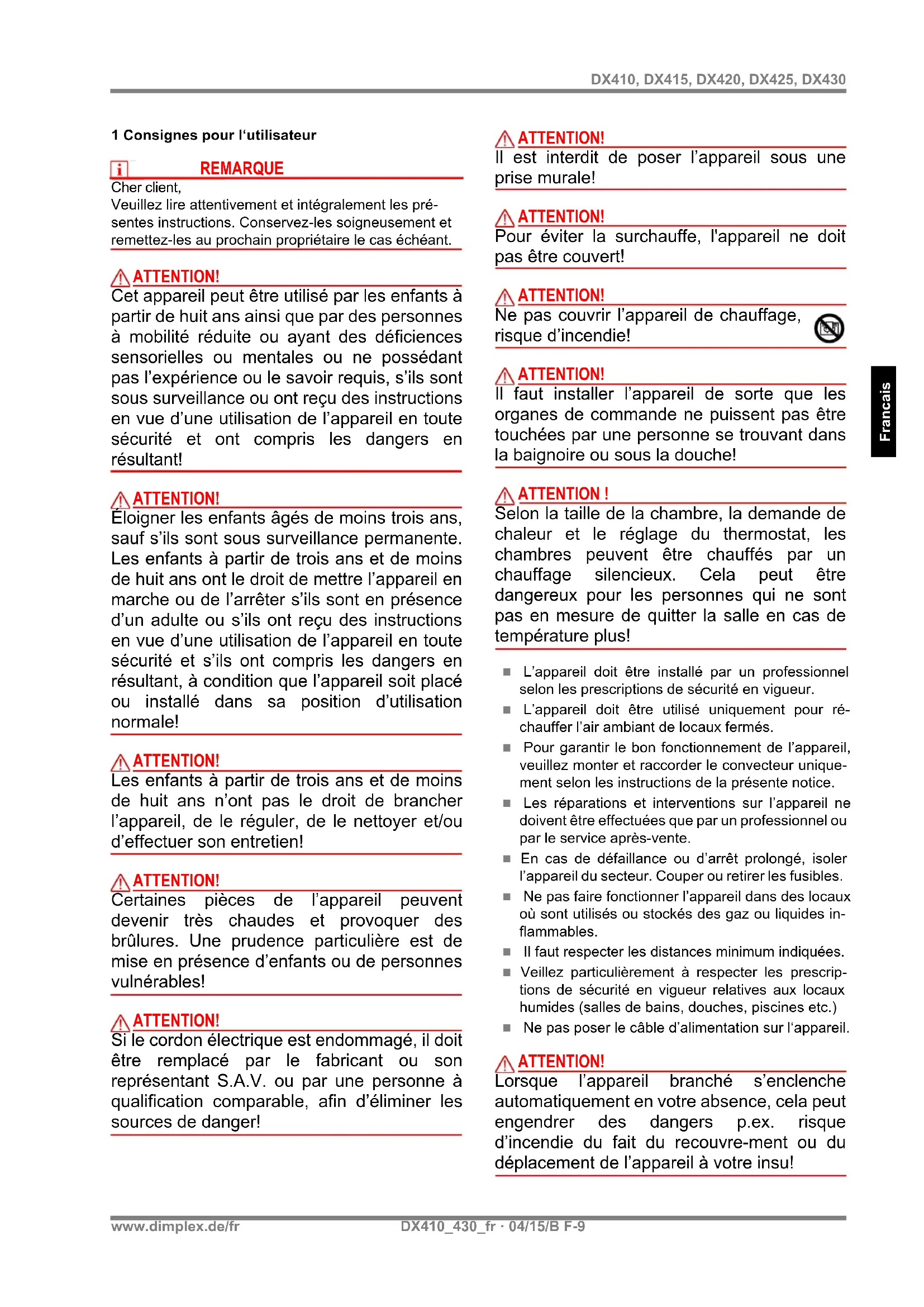

1 Consignes pour l'utilisateur
Cher client,
Veuillez lire attentivement et intégralement les précises instructions. Conservez-les soigneusement et remettez-les au prochain propriétaire le cas échéant.
Attention!
Cet appareil peut être utilisé par les enfants à partir de huit ans ainsi que par des personnes à mobilité réduite ou ayant des déficiences sensorielles ou mentales ou ne possédant pas l'expérience ou le savoir requis, s'ils sont sous surveillance ou ont reçu des instructions en vue d'une utilisation de l'appareil en toute sécurité et ont compris les dangers en résultat!
Attention!
Éloigner les enfants âgés de moins de trois ans, sauf s'ils sont sous surveillance permanente. Les enfants à partir de trois ans et de moins de huit ans ont le droit de mettre l'appareil en marche ou de l'arrêter s'ils sont en présence d'un adulte ou s'ils ont reçu des instructions en vue d'une utilisation de l'appareil en toute sécurité et s'ils ont compris les dangers en résultant, à condition que l'appareil soit placé ou installé dans sa position d'utilisation normale!
Attention!
Les enfants à partir de trois ans et de moins de huit ans n'ont pas le droit de brancher l'appareil, de le régler, de le nettoyer et/ou d'effectuer son entretien!
Attention!
Certaines pièces de l'appareil peuvent devenir très chaudes et provoquer des brûlures. Une prudence particulière est de mise en présence d'enfants ou de personnes vulnérables!
Attention!
Si le cordon électrique est endommagé, il doit être remplacé par le fabricant ou son représentant S. A. V. ou par une personne à qualification comparable, afin d'éliminer les sources de danger!
Attention!
Il est interdit de poser l'appareil sous une prise murale!
Attention!
Pour éviter la surchauffe, l'appareil ne doit pas être couvert!
Attention!
Ne pas couvrir l'appareil de chauffage, risque d'incendie!
Attention!
Il faut installer l'appareil de sorte que les organes de commande ne puissent pas être touchées par une personne se trouvant dans la baignoire ou sous la douche!
Attention!
Selon la taille de la chambre, la demande de chaleur et le réglage du thermostat, les changements peuvent être chauffés par un changefage silencieux. Cela peut être dangereux pour les personnes qui ne sont pas en mesure de quitter la salle en cas de température plus!
L'appareil doit être installé par un professionnel selon les prescriptions de sécurité en vigueur. L'appareil doit être utilisé uniquement pour réchauffer l'air ambiant de locaux fermés. Pour garantir le bon fonctionnement de l'appareil, veuillez monter et raccorder le convecteur uniquement selon les instructions de la présente notice. - Les réparations et interventions sur l'appareil ne doivent être effectuées que par un professionnel ou par le service après-vente. En cas de défaillance ou d'arrêt prolongé, isoler l'appareil du secteur. Couper ou retirer les fusibles. Ne pas faire fonctionner l'appareil dans des locaux où sont utilisés ou stockés des gaz ou liquides inflammables. Il faut respecter les distances minimales indiquées. Veillez particulièrement à respecter les prescriptions de sécurité en vigueur relatives aux locaux humides (salles de bains, douches, piscines etc.) Ne pas poser le câble d'alimentation sur l'appareil.
Attention!
Lorsque l'appareil branché s'enclenche automatiquement en votre absence, cela peut engendrer des dangers, p. ex. risque d'incendie du fait du recouvrement ou du déplacement de l'appareil à votre insu!
Attention!
L'installation électrique fixe doit être pourvue d'un dispositif de coupure ayant une distance d'ouverture des contacts d'au moins 3 mm sur chaque pôle (coupe-circuit automatique par exemple)
Attention!
Précaution non près de rideaux, tentures et autres matériaux inflammables attachés!
2 Caractéristiques techniques
Tension de raccordement: 1/N/PE-, 230 V, 50 Hz
Degré de protection: IP20
Classe de protection: IP (avec conducteur de protection)
| Type | Exécution (W) | Larg-eur (mm) | Haut-eur (mm) | Profondeur (mm) | Poid (kg) |
| DX 410 | 1000 575 350 | 124 4,1 | |||
| DX 415 | 1500 575 350 | 124 4,1 | |||
| DX 200 | 2000 575 350 | 124 4,1 | |||
| DX 250 | 2500 695 350 | 124 4,8 | |||
| DX 300 | 3000 695 350 | 124 4,8 |
L'appareil de chauffage ne doit être installé que sur une surface plane et horizontale (comme représenté ci-dessous). Il est interdit de l'utiliser sur des tapis à poils longs. Lors de l'installation, prendre garde aux objets inflammables.
Il est interdit de monter ou d'installer l'appareil en dessous d'une prise de courant murale.

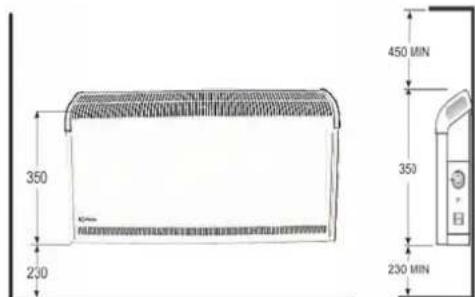

Respecter les écartements minimaux.
Respecter en outre un écartement minimal de 500 mm entre la face frontale de l'appareil et des objets inflammables, tels que rideaux, serviettes ou textiles sensibles à la chaleur.
La fiche de l'appareil doit être accessible une fois l'appareil monté.
L'appareil de chauffage doit être installé à l'horizontal sur un mur vertical (comme représenté ci-dessous).
Veiller à ce que l'air puisse entrer et sortir librement par-dessus et par-dessous l'appareil.
Installer l'appareil de sorte qu'une personne prenant un bain ou une douche ne puisse entrer en contact avec les organes de commande.
Selon la norme VDE 0100 partie 701, le montage ne doit pas être effectué dans la zone de garde.
Attention!
Il faut utiliser la fixation murale d'origine livrée avec l'appareil et située au dos de celui-ci!

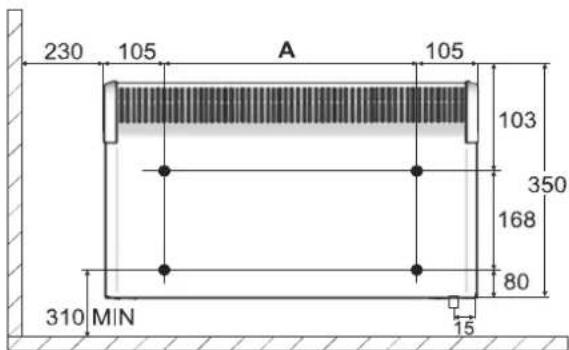

Percer les trous pour la fixation murale. Visser la fixation solidement au mur. Suspendre l'appareil à la fixation murale.
rale au moyen des fentes situées au dos de l'appareil.
Encliqueter le haut de l'appareil sur la fixation murale - Prenez votre appareil en position verticale et appuyez sur le dispositif de verrouillage dans les ressorts se engager à ce.
| Type Execution (W) A (mm) | |
| DX 410 1000 | 354 |
| DX 415 1500 | 354 |
| DX 420 2000 | 354 |
| DX 425 2500 | 476 |
| DX 430 3000 | 476 |
5 Raccordement électrique
La tension indiquée sur la plaque signalétique doit être conforme à la tension du réseau.
La fiche de l'appareil doit toujours être accessible.
Pour éviter tout risque de réinitialisation involontaire du déclencheur thermique, cet appareil ne doit pas être alimenté via des commutateurs externes (minuterie par ex.) ou être raccordé à un circuit électrique régulièrement mis en et hors service par la société d'électricité.
6 Mode de fonctionnement

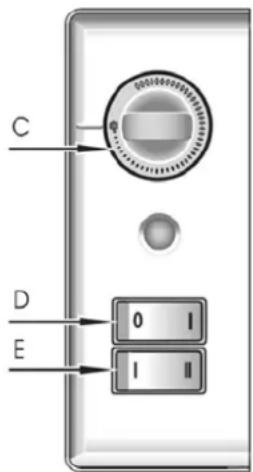

La température ambiantе est régée via un thermostat à réglage graduel (C). Lorsque le sélecteur rotatif est placé tout à gauche, sur la plus petite valeur (voir figure ci-dessous), le thermostat met en service l'appareil de chauffage à une température ambiantе de 5°C env.
L'appareil de chauffage est mis en ou hors service via l'interrupteur réseau (D).
L'interrupteur mode de fonctionnement (E) permet de choisir entre deux niveaux de chauffage (I = 1000W ou II = 2000W)
Lorsque l'appareil chauffe, la lampe rouge est allumée.
Attention!
Selon la taille de la pièce, le besoin en chaleur et le réglage du thermostat, il y a risque de surchauffe dans les pièces laissées sans surveillance durant le chauffage. Cela peut entraîner des risques pour les personnes qui n'étaient pas en mesure de quitter la pièce en cas de température excessive.
7 Protection contre la surchauffe
En cas de surchauffe inadmissible, l'appareil de chauffage se met automatiquement hors service. Dans ce cas, débrancher la prise secteur et laisser l'appareil débranché durant quelques minutes, jusqu'à ce que le limiteur de température puisse retrogader.
Puis éliminer la cause possible (grille d'air recouverte ou obturée par ex.). Lorsque l'appareil a suffisamment refroidi, il peut être remis en service.
8 Dysfonctionnements
Si l'appareil de chauffage ne chauffe pas, vérifier les points suivants:
L'interrupteur réseau (B) est-il positionné sur « Marche » ? Le thermostat est-il positionné sur la température souhaitée ? La protection contre la surchauffe est-elle déclenchée ? Voir chapitre 6. Le fusible (situé dans la boîte de fusibles) est-il actif ?
Si vous n'êtes pas en mesure de remédier au dysfonctionnement, veuillez vous adresser à votre fournisseur de matériel électrique.
Pour traiter votre commande, veuillez nous communiquer le type, le numéro E-Nr. et la date de fabrication FD de l'appareil. Ces indications figurent sur la plaque signalétique de l'appareil.
Les réparations et interventions sur l'appareil ne doivent être réalisées que par un électricien qualifié ou le service après-vente.
9 Nettoyage
Avant de procéder au nettoyage, mettre l'appareil hors tension et le laisser refroidir. La surface extérieure de l'appareil peut être nettoyée avec un linge doux et humide. Pour le nettoyage, ne pas utiliser de poudre à récurer ou d'encaustique qui pourrait endommager les surfaces. Les dépôts de poussière dans l'appareil peuvent être aspirés depuis l'extérieur de l'appareil.
10 Garantie
Pour toute question concernant les conditions de garantie et service, adressez-vous au revendeur compétent.
11 Mise au rebut de l'appareil
L'appareil ne doit pas être éliminé avec les ordures ménagères mais via un poste local d'élimination.
Sous réserve de modifications techniques
Téléphone: +49 9221 709-564
Télécopie: +49 9221 709-589
E-mail: 09221709589@dimplex.de
www.dimplex.de/fr
