DX 430 - Chauffage DIMPLEX - Notice d'utilisation et mode d'emploi gratuit

Marque	Dimplex
Modèle	DX 430
Type de produit	Convecteur électrique mural
Puissance	3000 W (réglable sur deux niveaux)
Alimentation	230 V, 50 Hz, monophasé
Dimensions (L × H × P)	695 × 350 × 124 mm
Poids	4,8 kg
Indice de protection	IP20
Classe de protection	Classe I (avec conducteur de protection)
Type de fixation	Murale, avec fixation fournie
Thermostat	Réglage gradué, position minimum à 5 °C
Niveaux de chauffe	2 niveaux (sélectionnables par interrupteur)
Protection contre la surchauffe	Arrêt automatique en cas de surchauffe, réarmement manuel
Distance minimale	500 mm face avant, respecter écartements au mur
Utilisation	Chauffage d'appoint pour locaux fermés
Installation	Par un professionnel, respecter les prescriptions locales
Entretien et nettoyage	Débrancher et refroidir, nettoyer avec un chiffon doux et humide
Pièces détachées et réparabilité	Contactez le service après-vente ou un électricien qualifié
Garantie	Voir conditions auprès du revendeur
Mise au rebut	Ne pas jeter avec les ordures ménagères, déposer en déchetterie

FOIRE AUX QUESTIONS - DX 430 DIMPLEX

Pourquoi mon radiateur ne chauffe-t-il pas ?

Vérifiez d'abord que l'interrupteur réseau (B) est sur la position Marche. Assurez-vous que le thermostat est réglé à la température souhaitée. Si la protection contre la surchauffe s'est déclenchée, débranchez l'appareil quelques minutes pour la réinitialiser. Enfin, vérifiez le fusible dans le tableau électrique.

Comment nettoyer mon convecteur Dimplex DX 430 ?

Avant tout nettoyage, mettez l'appareil hors tension et laissez-le refroidir. Utilisez un chiffon doux et humide pour la surface extérieure. N'utilisez pas de poudre à récurer ou d'encaustique. Les dépôts de poussière peuvent être aspirés depuis l'extérieur.

Que faire en cas de surchauffe ?

L'appareil s'arrête automatiquement. Débranchez la prise secteur et laissez refroidir plusieurs minutes. Après refroidissement, éliminez la cause (grille obstruée par exemple). L'appareil peut ensuite être remis en service.

Quelles sont les distances de sécurité à respecter ?

Respectez un écartement minimal de 500 mm entre la face avant de l'appareil et tout objet inflammable (rideaux, tentures, etc.). L'appareil ne doit pas être installé sous une prise murale. Les distances latérales et verticales doivent être conformes au schéma de montage.

Puis-je utiliser ce radiateur dans une salle de bain ?

Oui, à condition de respecter les normes VDE 0100 partie 701 : l'appareil doit être installé hors de la zone de garde (volume 0,1,2) et les commandes doivent être inaccessibles depuis la baignoire ou la douche. L'indice IP20 n'offre pas de protection contre les projections d'eau.

Comment régler la température ?

Utilisez le sélecteur rotatif (C) pour régler le thermostat. Plus vous tournez vers la droite, plus la température souhaitée est élevée. La position tout à gauche correspond à une température de consigne d'environ 5 °C (hors gel).

Quels sont les niveaux de puissance disponibles ?

L'interrupteur mode de fonctionnement (E) permet de choisir entre deux niveaux : position I = 1000 W, position II = 2000 W (pour le modèle DX 430 de 3000 W, les niveaux réels sont à vérifier dans la notice complète).

Que faire si le cordon d'alimentation est endommagé ?

Le cordon doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger. N'utilisez pas l'appareil avec un cordon abîmé.

Comment installer le radiateur au mur ?

Utilisez la fixation murale fournie, vissée solidement au mur. Suspendez l'appareil par les fentes situées au dos, puis encliquetez le haut sur la fixation. Assurez-vous que l'air circule librement par le haut et le bas de l'appareil.

L'appareil peut-il être utilisé par des enfants ?

Oui, sous certaines conditions. Les enfants de plus de 8 ans peuvent l'utiliser s'ils sont surveillés ou ont reçu des instructions. Les enfants de 3 à 8 ans peuvent l'allumer/l'éteindre uniquement en présence d'un adulte. Ne laissez jamais un enfant sans surveillance à proximité de l'appareil en fonctionnement.

MODE D'EMPLOI DX 430 DIMPLEX

Instructions de montage et d'utilisation

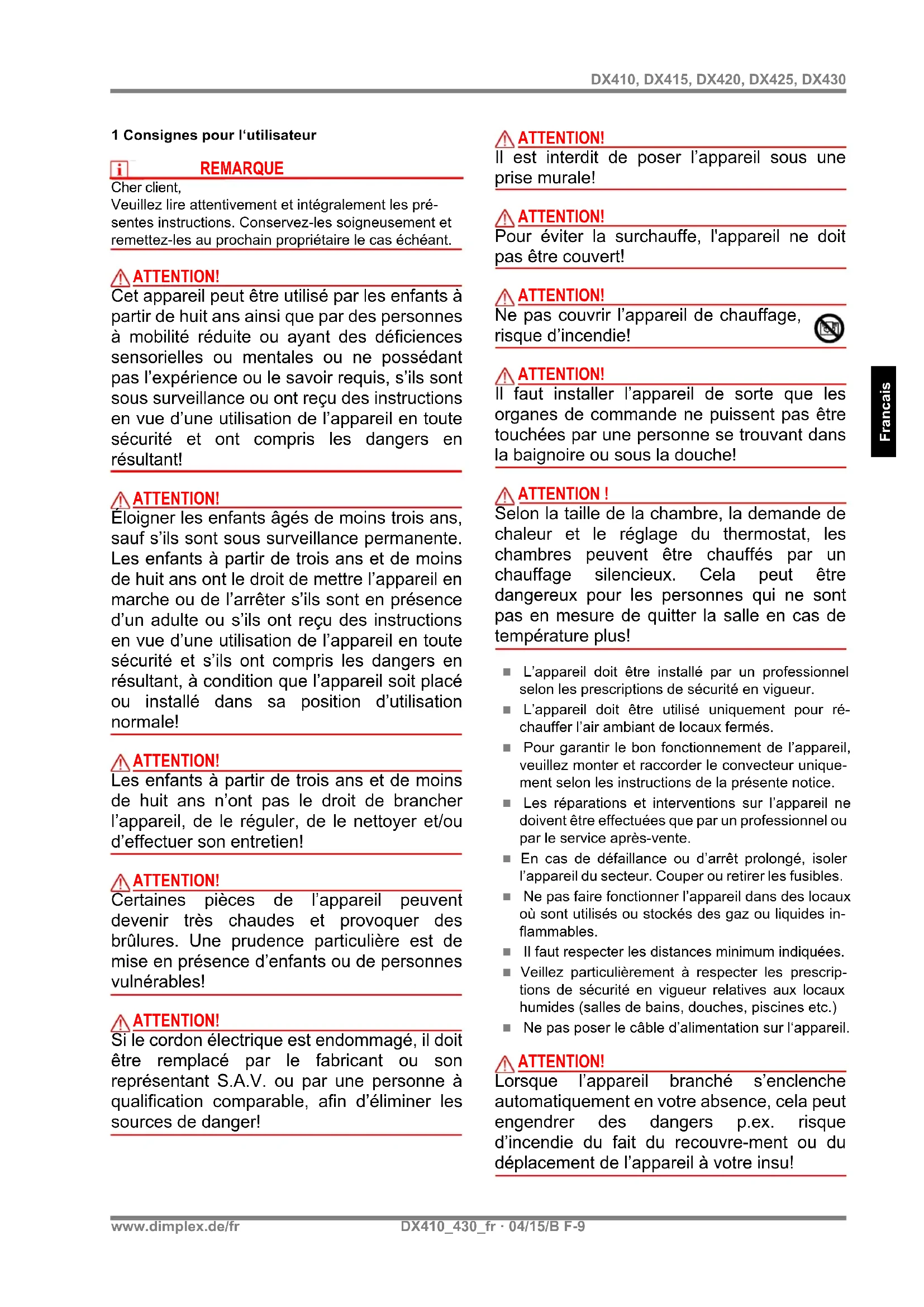

1 Consignes pour l'utilisateur

Cher client,

Veuillez lire attentivement et intégralement les précises instructions. Conservez-les soigneusement et remettez-les au prochain propriétaire le cas échéant.

Attention!

Cet appareil peut être utilisé par les enfants à partir de huit ans ainsi que par des personnes à mobilité réduite ou ayant des déficiences sensorielles ou mentales ou ne possédant pas l'expérience ou le savoir requis, s'ils sont sous surveillance ou ont reçu des instructions en vue d'une utilisation de l'appareil en toute sécurité et ont compris les dangers en résultat!

Attention!

Éloigner les enfants âgés de moins de trois ans, sauf s'ils sont sous surveillance permanente. Les enfants à partir de trois ans et de moins de huit ans ont le droit de mettre l'appareil en marche ou de l'arrêter s'ils sont en présence d'un adulte ou s'ils ont reçu des instructions en vue d'une utilisation de l'appareil en toute sécurité et s'ils ont compris les dangers en résultant, à condition que l'appareil soit placé ou installé dans sa position d'utilisation normale!

Attention!

Les enfants à partir de trois ans et de moins de huit ans n'ont pas le droit de brancher l'appareil, de le réguler, de le nettoyer et/ou d'effectuer son entretien!

Attention!

Certaines pièces de l'appareil peuvent devenir très chaudes et provoquer des brûlures. Une prudence particulière est de mise en présence d'enfants ou de personnes vulnérables!

Attention!

Si le cordon électrique est endommagé, il doit être remplacé par le fabricant ou son représentant S. A. V. ou par une personne à qualification comparable, afin d'éliminer les sources de danger!

Attention!

Il est interdit de poser l'appareil sous une prise murale!

Attention!

Pour éviter la surchauffe, l'appareil ne doit pas être couvert!

Attention!

Ne pas couvrir l'appareil de chauffage, risque d'incendie!

Attention!

Il faut installer l'appareil de sorte que les organes de commande ne puissent pas être touchées par une personne se trouvant dans la baignoire ou sous la douche!

Attention!

Selon la taille de la chambre, la demande de chaleur et le réglage du thermostat, les changements peuvent être chauffés par un changefuge silencieux. Cela peut être dangereux pour les personnes qui ne sont pas en mesure de quitter la salle en cas de température plus!

L'appareil doit être installé par un professionnel selon les prescriptions de sécurité en vigueur. L'appareil doit être utilisé uniquement pour réchauffer l'air ambiant de locaux fermés. Pour garantir le bon fonctionnement de l'appareil, veuillez monter et raccorder le convecteur uniquement selon les instructions de la présente notice. - Les réparations et interventions sur l'appareil ne doivent être effectuées que par un professionnel ou par le service après-vente. En cas de défaillance ou d'arrêt prolongé, isoler l'appareil du secteur. Couper ou retirer les fusibles. Ne pas faire fonctionner l'appareil dans des locaux où sont utilisés ou stockés des gaz ou liquides inflammables. Il faut respecter les distances minimales indiquées. Veillez particulièrement à respecter les prescriptions de sécurité en vigueur relatives aux locaux humides (salles de bains, douches, piscines etc.) Ne pas poser le câble d'alimentation sur l'appareil.

Attention!

Lorsque l'appareil branché s'enclenche automatiquement en votre absence, cela peut engendrer des dangers, p. ex. risque d'incendie du fait du recouvrement ou du déplacement de l'appareil à votre insu!

Attention!

L'installation électrique fixe doit être pourvue d'un dispositif de coupure ayant une distance d'ouverture des contacts d'au moins 3 mm sur chaque pôle (coupe-circuit automatique par exemple)

Attention!

Précaution non près de rideaux, tentures et autres matériaux inflammables attachés!

2 Caractéristiques techniques

Tension de raccordement: 1/N/PE-, 230 V, 50 Hz

Degré de protection : IP20

Classe de protection: IP (avec conducteur de protection)

Type	Exécution (W)	Larg-eur (mm)	Haut-eur (mm)	Profondeur (mm)	Poid (kg)
DX 410	1000 575 350	124 4,1
DX 415	1500 575 350	124 4,1
DX 200	2000 575 350	124 4,1
DX 250	2500 695 350	124 4,8
DX 300	3000 695 350	124 4,8

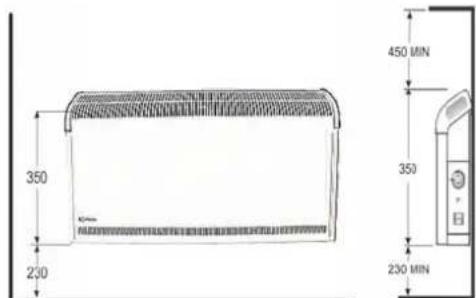

L'appareil de chauffage ne doit être installé que sur une surface plane et horizontale (comme représenté ci-dessous). Il est interdit de l'utiliser sur des tapis à poils longs. Lors de l'installation, prendre garde aux objets inflammables.

Il est interdit de monter ou d'installer l'appareil en dessous d'une prise de courant murale.

Respecter les écartements minimaux.

Respecter en outre un écartement minimal de 500 mm entre la face frontale de l'appareil et des objets inflammables, tels que rideaux, serviettes ou textiles sensibles à la chaleur.

La fiche de l'appareil doit être accessible une fois l'appareil monté.

L'appareil de chauffage doit être installé à l'horizontal sur un mur vertical (comme représenté ci-dessous).

Veiller à ce que l'air puisse entrer et sortir librement par-dessus et par-dessous l'appareil.

Installer l'appareil de sorte qu'une personne prenant un bain ou une douche ne puisse entrer en contact avec les organes de commande.

Selon la norme VDE 0100 partie 701, le montage ne doit pas être effectué dans la zone de garde.

Attention!

Il faut utiliser la fixation murale d'origine livrée avec l'appareil et située au dos de celui-ci!

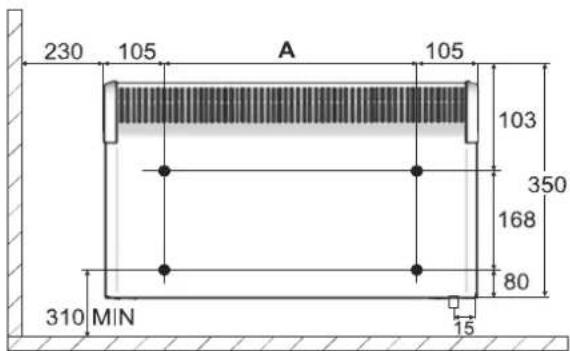

Percer les trous pour la fixation murale. Visser la fixation solidement au mur. Suspendre l'appareil à la fixation murale.

rale au moyen des fentes situées au dos de l'appareil.

Encliqueter le haut de l'appareil sur la fixation murale - Prenez votre appareil en position verticale et appuyez sur le dispositif de verrouillage dans les ressorts se engager à ce.

Type Execution (W) A (mm)
DX 410 1000	354
DX 415 1500	354
DX 420 2000	354
DX 425 2500	476
DX 430 3000	476

5 Raccordement électrique

La tension indiquée sur la plaque signalétique doit être conforme à la tension du réseau.

La fiche de l'appareil doit toujours être accessible.

Pour éviter tout risque de réinitialisation involontaire du déclencheur thermique, cet appareil ne doit pas être alimenté via des commutateurs externes (minuterie par ex.) ou être raccordé à un circuit électrique régulièrement mis en et hors service par la société d'électricité.

6 Mode de fonctionnement

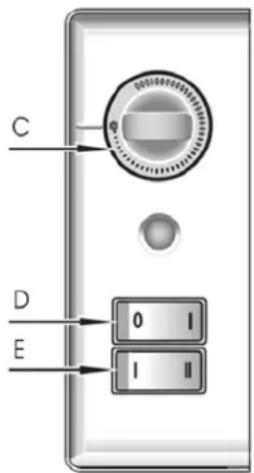

La température ambiante est régée via un thermostat à réglage graduel (C). Lorsque le sélecteur rotatif est placé tout à gauche, sur la plus petite valeur (voir figure ci-dessous), le thermostat met en service l'appareil de chauffage à une température ambiante de 5°C env.

L'appareil de chauffage est mis en ou hors service via l'interrupteur réseau (D).

L'interrupteur mode de fonctionnement (E) permet de choisir entre deux niveaux de chauffage (I = 1000W ou II = 2000W)

Lorsque l'appareil chauffe, la lampe rouge est allumée.

Attention!

Selon la taille de la pièce, le besoin en chaleur et le réglage du thermostat, il y a risque de surchauffe dans les pièces laissées sans surveillance durant le chauffage. Cela peut entraîner des risques pour les personnes qui n'étaient pas en mesure de quitter la pièce en cas de température excessive.

7 Protection contre la surchauffe

En cas de surchauffe inadmissible, l'appareil de chauffage se met automatiquement hors service. Dans ce cas, débrancher la prise secteur et laisser l'appareil débranché durant quelques minutes, jusqu'à ce que le limiteur de température puisse retrogader.

Puis éliminer la cause possible (grille d'air recouverte ou obturée par ex.). Lorsque l'appareil a suffisamment refroidi, il peut être remis en service.

8 Dysfonctionnements

Si l'appareil de chauffage ne chauffe pas, vérifier les points suivants:

L'interrupteur réseau (B) est-il positionné sur « Marche » ? Le thermostat est-il positionné sur la température souhaitée ? La protection contre la surchauffe est-elle déclenchée ? Voir chapitre 6. Le fusible (situé dans la boîte de fusibles) est-il actif ?

Si vous n'êtes pas en mesure de remédier au dysfonctionnement, veuillez vous adresser à votre fournisseur de matériel électrique.

Pour traiter votre commande, veuillez nous communiquer le type, le numéro E-Nr. et la date de fabrication FD de l'appareil. Ces indications figurent sur la plaque signalétique de l'appareil.

Les réparations et interventions sur l'appareil ne doivent être réalisées que par un électricien qualifié ou le service après-vente.

9 Nettoyage

Avant de procéder au nettoyage, mettre l'appareil hors tension et le laisser refroidir. La surface extérieure de l'appareil peut être nettoyée avec un linge doux et humide. Pour le nettoyage, ne pas utiliser de poudre à récurer ou d'encaustique qui pourrait endommager les surfaces. Les dépôts de poussière dans l'appareil peuvent être aspirés depuis l'extérieur de l'appareil.

10 Garantie

Pour toute question concernant les conditions de garantie et de service, adressez-vous au revendeur compétent.

11 Mise au rebut de l'appareil

L'appareil ne doit pas être éliminé avec les ordures ménagères mais via un poste local d'élimination.

Sous réserve de modifications techniques
