MODE D'EMPLOI MP76 TC HELICON

Consignes de sécurité importantes 1

EMC/EMI 2

Explication des symboles graphiques 2

A propos de ce manuel 3

Introduction 3

Branchement 4

Utilisation de MP-76 avec le VoiceLive 3 6

Utilisation du MP-76 avec le VoiceLive Touch 2 7

Utilisation de MP-76 avec le VoiceSolo FX150 8

Utilisation du MP-76 avec\ votre produit de la série Play 9

Pour obtenir du support 10

Produit MP-76
Version du produit (firmware)	1.0
Document	Manuel en Français
Version / date du document	20/01/2015

Consignes de sécurité importantes

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Respecter tous les averissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet apparéil près de l'eau.
6. Nettoyer uniquement avec un chiffon sec.
7. N'obstruez pas les ouies de ventilation. Installez l'appareil en respectant les instructions du fabricant.
8. Eloignez l'appareil des sources de chaleur: radiateurs, bouches de chaleur, fours et autres (y compris les amplificateurs).

9. Respectez le dispositif de mise à la terre de la prise secteur. Une prise polarisée est équipée de deux fiches, l'une plus large que l'autre. Une prise avec borne de terre est équipée de deux fiches et d'une borne de terre. La fiche large, ou la borne de terre, sont garantes de votre sécurité. Si la fiche secteur fournie avec l'appareil ne correspond pas à la prise secteur de votre installation, faites replacer cette的最后一e par un électricien.
   10 Dispossez les cables de sorte qu'ils ne puissant pas etre piétinés,coinces ou pince; une attention toute particuliere doit etre accorded au niveau des prises secteur et de I'embase secteur de I'appareil.

10. Utilisez uniquement les cables/accessoires recommendes par le fabricant.

11. Utilisez uniquement le chariot, pied, support, etc., spécifie par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, soyez prudent lorsque vous déplacez l'ensemble chariot/appareil pour éviter toute blessure due à un renversement.
12. Debranchez cet apparéil du secteur lors des orages ou des longues périodes d'inutilisation.
13. Confiez toute réparation à un technicien qualifié. L'intervention d'un technicien est nécessaire dans les cas suivants: le cordon d'alimentation ou la prise secteur sont endommages, des corps étrangers ou du liquide se sont introduits dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, l'appareil montre des signes de dys fonctionnement ou est tombé.

Attention danger

Toute modification apportée à l'appareil et qui n'est pas expressément préconisée dans ce manuel invalide votre droit à utiliser ce apparIEL.

Service

Confiez toutes les opérations de maintenance à un personnel qualifié.

Avertissement

Pour réduire tout risque d'électrocution ou d'incendie, ne pas exposer cet approeil à chaque source liquide (gouttes d'eau, projections liquides, etc.) et veillez à ne poser aucun objet contenant un liquide sur l'approil.
N'installez pas cet apparéil dans un espace confiné.

EMC/EMI

Compatibilité electromagnetique/ Interférences electromagnetiques

Cet apparéil a passé avec succès les tests relatifs aux équipements numériques de classe B (section 15 des réglementations fédérales américaines).

Ces tests ont ete instaures afin de garantir une protection suffisante contre les interferences parasites en environnement residentiel. Ce materiel genere, utilise et peut emetre des ondes radio qui peuvent, en cas d installation Incorrecte, causer des interferences radio prejudicecables aux communications radio. Nous ne pouvons en aucun cas garantir l'absence totale dinterferences dans tous les cas d installation.

Si cet équipement est source d'interférences radio et télévision parasites (verifiable en plaçant l'appareil sous/hors tension), nous vous encourgeons viviment à résoudre le problème de la façon suivante:

Reorientez ou deplacez l'antenne de reception.
Eloignez l'appareil du recepteur.
Connectez l'appareil à une ligne secteur différente de celle du récepteur.
- Consultez le revendeur du matériel ou un spécialiste radio/TV.

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Explication des symboles graphiques

Le symbole de I'clair fléché dans un triangle équilatéral sert à alerter l'utilisateur de la présence à l'intérieur de l'appareil de tensions non isolées susceptibles de constituer un risque d'électrocution.

Le point d'exclamation place à l'intérieur d'un triangle équilatéral sert à alerter l'utilisateur de certaines instructions d'utilisation et de maintenance importantes dans le manuel fourni avec l'appareil.

A propos de ce manuel

Ce manuel vous informe sur tout ce que vous doivent savoir à propos de votre nouveau MP-76, qui est un microphone de scène moderne avec la fonction Mic Control.

Ce manuel n'est disponible qu'en télécharge-ment PDF sur le site Web de TC-Helicon.

Bien sur, vous pouvez imprimer ce manuel, mais nous vous encourageons à utiliser la version PDF, qui a des liens hypertextes internes et externes. Par exemple, enclinquant sur le logo TC-Helicon dans le coin supérieur gauche de chaque page, cela vous ramènera à la table des matières.

Pour tirer le maximum de ce manuel, veuillez le dire de bout en bout, ou vous risquez de manquer des informations importantes.

Pour télécharger la version la plus récente de ce manuel, allez sur

Profitez de votre produit TC-Helicon.

Introduction

Nous you remercions de votre achat d'un micromulti-switch TC-Helicon MP-76!

Nos sommes super enthousiasmés de pouvoir vous offrir un contrôle incroyable sur les preset vocaux, les effets et le looping.

La mobilité sur scene peut grandement améliorer une prestation scénique aux yeux du public. Grace au MP-76 et à ses quatre boutons, vous pouvez acceder à une multitude de fonctions sur votre processeur vocal sans devoir rester à la même place sur scene.

Merci,

L'équipe de TC-Helicon

\section*{Caracteristiques}

Capsule de type super-cardioide
Excellenterejectiondesbruitsdepopet desouffle

Réjection du bruit de fond et résistance à l'effet de feedback (larsen)

Capsule dynamique Lismer ^TM reglee pour les techniques de microphone rapprochées
Montage en suspension anti-choc double pour réduire les bruits de manipulation
Circuit Mic Control avec quatre boutons pour contrcler des effets vocaux TC-Helicon
Conception robuste et ergonomique

Branchement

Prét...

L'emballage du MP-76 doit contérer les articles suivants:

1 microphone MP-76
1 pince pour microphone
1 étui de transport

Verifiez que les articles n'ont pas subi de dommages lors du transport. Si ce cas de figure (improbable) se presente, informez-en le transporteur ainsi que votre fournisseur.

Conservez tout l'emballage si vous constatiez des avaries car cela peut justifier de manipulations avec force excessive.

Branchez...

Connectez vous MP-76 à l'appareil suivant dans la chaine de signal en utilisant un cable XLR.
Vous avez terminé!

Recommendations de cable

Chaque processeur compatible avec le MP-76 a des options de configuration légèrement différentes, mais il y a une généralité à respecter:

La longueur de cable recommende entre vous processeur et le MP-76 doit etre de 25 pieds / 7,5 metres ou moins. Des cables de plus de 25 pieds/7,5 metres,ou des cables inférieurs a 25 pieds/7,5 metres qui se connect a un boitier de scene avec "snake",peuvent generer du bruit de ligne et/ou affecter la fiabilité de la fonction Mic Control.

Utilisation de Mic Control

Mic ControlTM est une technologie brevetee invented par TC-Helicon. En tant que microphone compatible Mic Control, MP-76 you permit d'utiliser et de controller n'importe ou sur scene, des effets vocaux de qualite studio de TC-Helicon.

La fonction Mic Control doit être activée avec un switch ou par un paramètre, dans un menu de votre produit TC-Helicon. La procédure exacte dépend du produit que vous possédez.

Voici une liste de tous les produits compatibles. Cliquez sur le nom de votre produit pour acceder à la section appropriée de ce manuel.

VoiceLive 3
VoiceLive Touch 2
VoiceSolo FX150
Play Acoustic
Play Electric
VoiceLive Play

D'autres produits TC-Helicon sont aussi compatibles, mais seul le grand bouton ( comme sur le MP-75) est actif:

VoiceLive 2
VoiceLive Touch
VoiceLive Rack
Pédales VoiceTone à 2 switches

LCD du MP-76

Sur la plupart des produits compatibles, l'écran LCD du MP-76 affiche le nombre de preset actuellément sélectionné sur l'appareil.

Si I'appareil comprend la fonction HIT, le symbole «» (deux points) sera affiché sur I'ecran LCD du MP-76 lorsque HIT est actif.

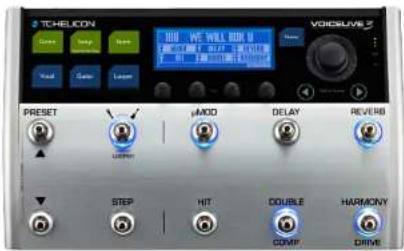

Utilisation de MP-76

avec le VoiceLive 3

votre VoiceLive 3 utilise la

dernière version du firmware. Utilisez le logiciel VoiceSupport pourmettre a jour le firmware de votre apparéil. Vous pouvez télécharger VoiceSupport ici:

Pour activer la fonction Mic Control du MP-76 sur le VoiceLive 3:

Appuyez sur SETUP.
Accedez a l'onglet INPUT en utilisant les touches flèches < ou >.
- Sélectionnez le paramètre INPUT TYPE en utilisant le gros bouton de commande.

Réglez INPUT TYPE sur MP-76 en utilisant le bouton rotatif MIX à l'extreme droite (sous l'écran).

Pour selectionner ce que les boutons du MP-76 commandent:

Appuyez sur SETUP.
Accedez a I'onglet BUTTONMAP à l'aide des touches flèches < ou >.

Sélectionnez le paramètre UP button en utilisant le gros bouton de commande.

Utilise le bouton Mix sous le parametre pour selectionner la «cible» pour le bouton UP.
(«Cible» signifie: Qu'est ce que ce bouton est censé faire/contrôle)
Reglez Mic Switch Mode sur «Latched» ou «Momentary».

Latched signifie:

«Pour activer la fonction, appuyez sur le bouton.

Pour déactiver la fonction, appuyez de nouveau sur le bouton.

Momentary signifie
«Pour activer la fonction, appuyez et maintenez le bouton. Pour désactiver la fonction, relâchéz le bouton»
Répétez ce processus pour les trois autres boutons du micro (Left, Right, Down).

You've aze terminé!

TCHELICON

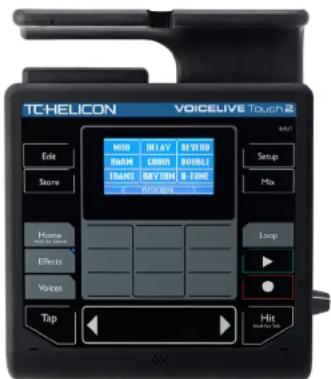

Utilisation du MP-76 avec le VoiceLive Touch 2

Utilisation du MP-76 avec le VoiceLive Touch 2 Assurez

que vous VoiveLive 2 utilise la derniere version du firmware. Utilisez le logiciel VoiceSupport pourmettre a jourle firmware de leur appeareil.Vous pouvez telecharger VoiceSupport ici:

Pour activer la fonction Mic Control du MP-76 sur le VoiceLive Touch 2 :

Appuyez sur SETUP.
Accédez à l'onglet INPUT en utilisant les touches flèches < ou > sur la barre SliderFX.
- Sélectionné le paramètre INPUT en utilisant le bouton placé en haut à gauche sur la matrice.
Reglez le parametre INPUT TYPE sur MP-76 en utilisant la barre SliderFX.

Pour selectionner ce que les boutons du MP-76 commandent:

Appuyez sur SETUP.
Accedez a longlet MIC CONTROL à l'aide des touches flèches < ou >.

Sélectionnez le paramètre UP button en utilisant la Matrix.

Utilise la barre SliderFX pour selectionner la «cible» pour le bouton UP.
(«Cible» signifie: «Qu'est-ce que ce bouton est censé faire»).
Certaines options ont "Momentary" dans le titre. "Momentary" signifie :
"Pour activer la fonction, appuyez et mainte-nez le bouton.
Pour désactiver la fonction, relâchez le bouton»
Répétez ce processus pour les trois autres boutons du micro (Left, Right, Down).

Vouavesz terminé!

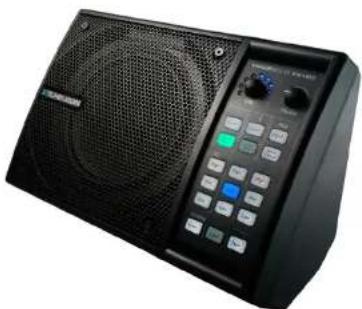

Utilisation de MP-76 avec le VoiceSolo FX150

Assurez-vous que votre VoiceSolo FX150 utilise laforthème version du firmware. Utilisez le logiciel VoiceSupport pourmettre à jour le firmware de votre appliél. Vous pouvez télécharger VoiceSupport ici:

Vérifiez que le bouton +48V de votre VoiceSoIlo FX150 est bien enforcé.

Appuyez et maintainez le bouton Low EQ du canal sur lequel vous avez branché un micro compatible MIC Control pour cinq secondes.

Notez que le FX150 n'accepte le MP-76 que sur le canal 2.

La fonction Mic Control pour le MP-76 est pré-défiènée :

Haut:Reverb on/off
Gauge:Reduction du volume
Droit : Augmentation du volume
Bas:Mute

LCD du MP-76 et VoiceSolo FX150

Sur la plupart des produits compatibles, l'écran LCD du MP-76 affiche le nombre de preset actuellement sélectionné sur l'appareil.

Comme le VoiceSolo FX150 ne dispose pas de presetts, l'afficheur indique à la place le niveau du canal 2. Lorsque le canal 2 est mis est coupé, l'affchage du MP-76 clignote et affiche le niveau «0».

Utilisation du MP76 avec votre produit de la série Play

Pour activer Mic Control du MP-76 sur le Play Acoustic, Play Electric ou VoiceLive Play :

Appuyez sur SETUP.
Accedez a l'onglet INPUT en utilisant les touches flèches < ou >.
Selectionnez le paramètre MIC TYPE avec la «touche soupé» adjacente.
Reglez INPUT TYPE sur MP-76 avec le bouton de contrôle.

Pour selectionner ce que les boutons du MP-76 commandent:

Appuyez sur SETUP.

Accedez a I'onglet MIC CONTROL à l'aide des touches flèches < ou >.

• Sélectionnez le paramètre UP button avec la «toucheSouple» adjacente.

Utilisez le bouton de contrôle pour selectionner la «cible» du bouton UP.

(«Cible» signifie: «Qu'est-ce que ce bouton est censé faire»).

Certaines options ont «Momentary» dans le titre. «Momentary» signifie :

"Pour activer la fonction, appuyez et mainte-nez le bouton.

Pour désactiver la fonction, relâchez le bouton

Répétez ce processus pour les trois autres boutons du micro (Left, Right, Down).

You've aze terminé!

= 94 dB SPL mesurea 1kHz
Réponse en fréquence : 50 Hz à 18 kHz
Poids:0,63 Ib./290 g
Dimensions
Hauteur:7,25 pouces/185mm
Diametre (max) : 2 pouces / 50 mm

Veuillez notes qu'en raison d'un développement continu, ces specifications sont sujettes à modification sans avis prétable.

Si vous avez encore des questions concernant le produit après avoir lu ce manuel et la page FAQ, veillez entre en contact avec TC-Helicon Support :

tc-helicon.com/support/
