MODE D'EMPLOI DXSC71 Dynex

Présentation de Dynex DX-SC71 16

Installation du matériel 18

Installation du pilote 19

Installation sous Windows XP/2000/ME 19

Installation sous Windows 98SE 21

Déinstallation du pilote sous

WindowsXP-2000-ME-98SE 21

Panneau de commande de Dynex DX-SC71 21

Console de mixage 22

Effets sonores 24

Karaoké/Magic Voice 25

Informations 26

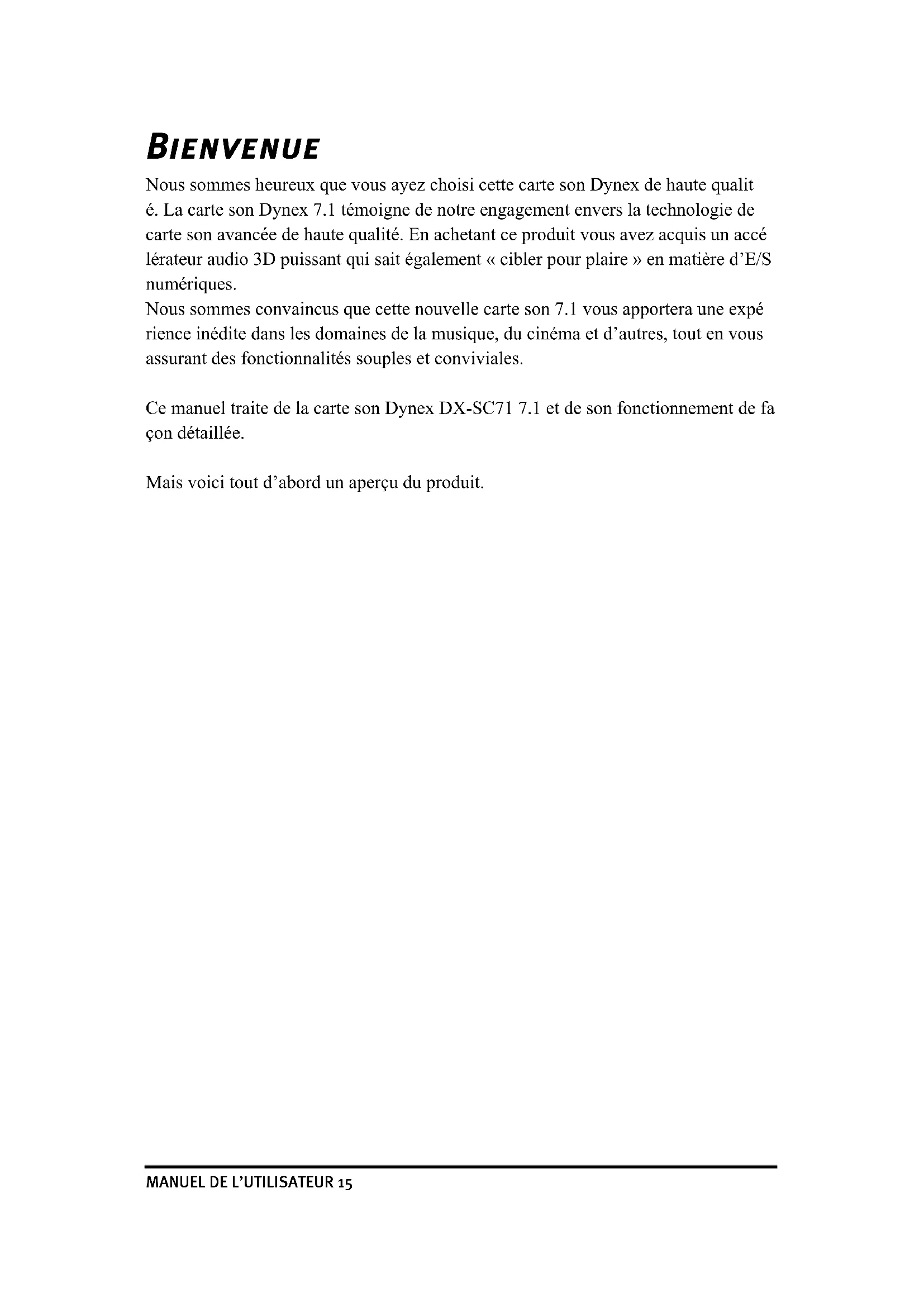

BIENVENUE

Nous sommes heures que vous ayez besoin cette carte son Dynex de haute qualité. La carte son Dynex 7.1 témoise de notre engagement envers la technologie de carte son avancée de haute qualité. En achetant ce produit vous avez acquis un accéléateur audio 3D puissant qui sait également « cibler pour plaire » en matière d'E/S numériques.

Nous sommes convaçus que cette nouvelle carte son 7.1 vous apportera une expérience inédite dans les domaines de la musique, du cinema et d'autres, tout en vous assurant des fonctionnalités couples et conviviales.

Ce manuel traite de la carte son Dynex DX-SC71 7.1 et de son fonctionnement de façon détaillée.

Mais voici tout d'abord un aperçu du produit.

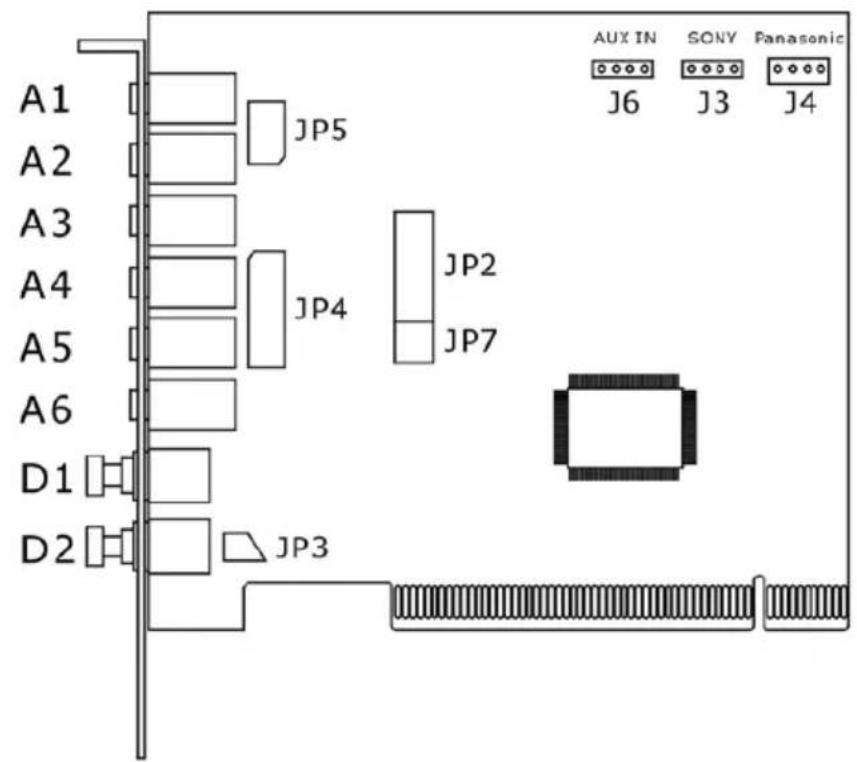

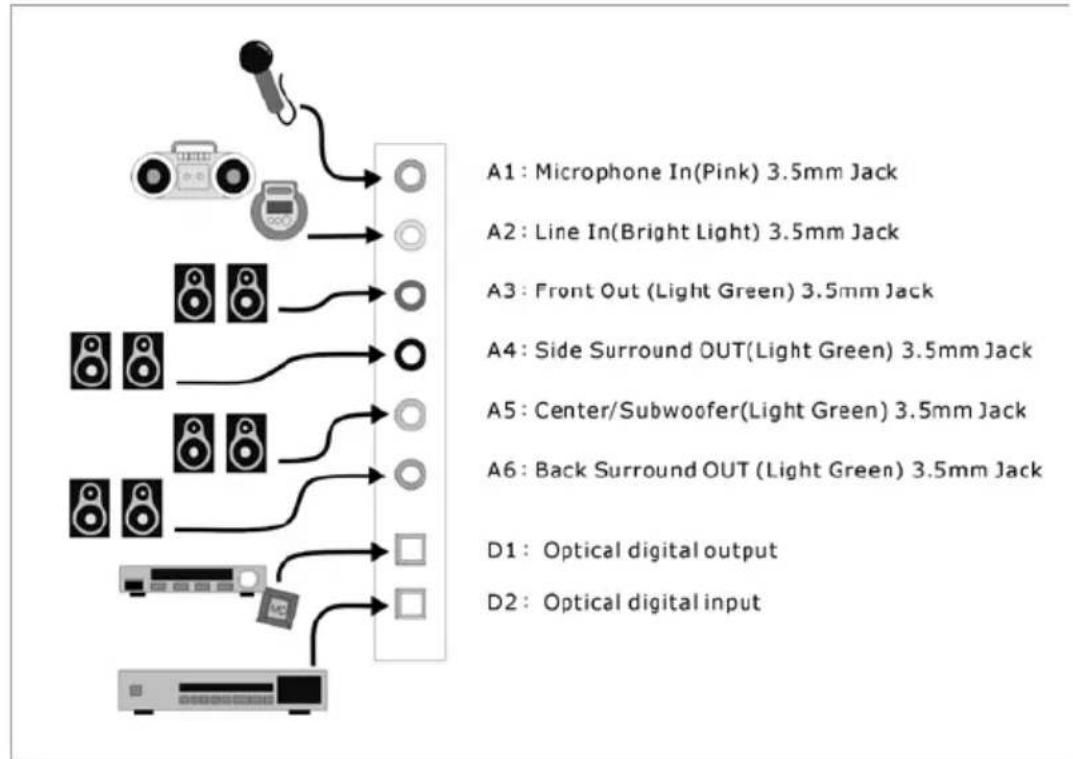

PRÉSENTATION DE LA CARTE SON DYNEX DX-SC71 7.1

La figure suivante offre un exemple de l'agencement des ports d'un support de carte son et montre comment connecter des péripériques audio à une carte son.

JP2 - port Jeux
JP3 - brancher sur le boîtier frontal pour la connexion SPDIF_IN/OUT (Interface numérique Sony/Philips.
JP4 - brancher sur le boîtier frontal pour la sortie 8 canaux (8CH_OUT).
JP5 - brancher sur le boîtier frontal pour Mic (Line)_In (Entrée microphone).
JP7 - brancher sur le boîtier frontal pour la carte esclave.
J6 - Aux In (Entree prise auxiliaire).
J3:CD In (Entree CD) Sony
J4:CD In (Entree CD) Panasonic
A1: Microphone In (Entrée microphone) (rose); fiche mâle 3,5 mm.
A2: Line In (Entrée ligne) (lumière brillante); fiche malé 3,5 mm
A3:Front Out (Sortie avant) (vert pale) ; fiche male 3,5mm
A4: Side Surround OUT (Sortie ambiophonique laterale) (vert pâle); fiche mâle 3,5 mm
A5: Central/caisson d'extrêmes graves (vert pale) ; fiche male 3,5 mm
A6: Back Surround OUT (Sortie ambiophonique arrière (vert pâle); fiche m âle 3,5 mm
D1: Sortie numérique optique
D2: Entre numérique optique

INSTALLATION DU MATÉRIEL

Installation de la carte.

Avant d'ouvrir le boîtier, débrancher le cordon d'alimentation CA de la prise murale ainsi que du PC.

• Mettre hors tension le PC ainsi que tous les péripériques branchés tels que imprimante et moniteur. Laisser le cordon CA connecté pour le moment, afin que le PC soit toujours relié à la terre.
• Toucher le chassin métallique à l'arrière du PC et la terre afin de décharger l'électricité statique. Débranchermaintenantle cordonde la prise murale CA.
• Enlever le couvercle du boitier du PC.

Installation de la carte PCI

• Trouver une fente PCI libre, dévisser la vis de fixation du couvercle métallique de la fente et enlever le couvercle. S'il s'avère nécessaire de briser une plaque du boîtier, le faire avec précaution pour éviter de se blesser.
• Retirer soigneusement la carte PCI de son emballage. La soulever par les bords d'une main tout en reposant l'autre main sur le métal du boîtier du PC. Ceci afin de s'assurer que l'électricité statique du corps se décharge par l'ordinateur sans affecter la carte. Ne pas toucher les composants de la carte.
• Connecter ensuite les fils internes (en provenance du pilote du lecteur de CD). Pour de plus amples informations sur les divers connecteurs, se reporter à la page 5.
• Aligner la carte audio de façon à ce que la bande compteant le connecteur doré soit située exactement au-dessus de la fente PCI. Insérer la carte dans la fente. Il peut être nécessaire d'enconcer fermement la carte dans la fente pour étabir un bon contact. S'assurer que les éléments de contact sont précisément alignés afin d'éviter d'endommager la carte audio ou la carte me re du PC.
• Fixer la carte en place au moyen de la vis du couvercle de la fente (ces vis sont généralement inclues dans les boîtiers de PC).

Pour finir

• Réinstaller le couvercle du boitier du PC.

• Connecter les périhériques audio (amplificateur haute fidélité, haut-parleurs actifs, console de mixage, microphone, etc.) à la carte son 7.1.

• Rebrancher le cordon d'alimentation CA ainsi que tous les autres fils etmettre le PC sous tension. Verifier que le haut-parleur ou le système haute fidélité est reglé à un bas volume.

• Mettre l'ordinateur en marche. L'installation du logiciel pilote est l'étape suivante.

INSTALLATION DU LOGICIEL PILOTE

La carte son Dynex DX-SC71 est équipée à cette date de pilotes pour les systèmes d'exploitation Windows 98SE, Windows Me, Windows 2000 et Windows XP. Vérifier quel système d'exploitation est installé sur l'ordinateur avant d'installer la carte.

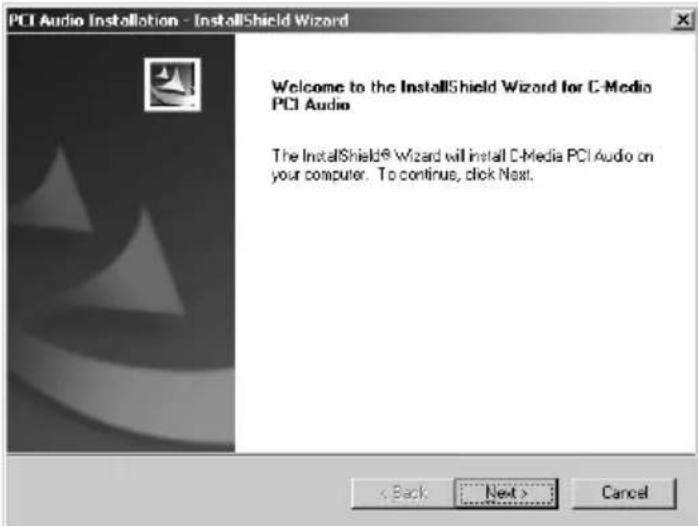

Installation sous Windows XP/2000/ME

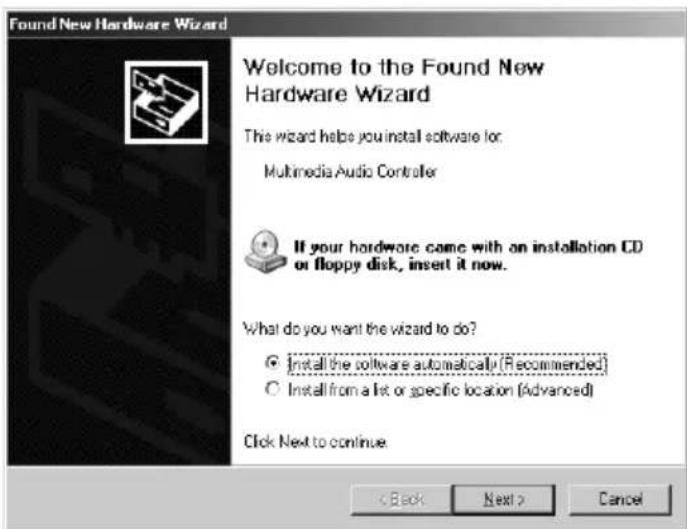

1. Une fois que l'ordinateur a eté reliçé, que le nouveau matériel a eté détecté par l 'Assistant Windows pour matériel, la fenêtre suivante s'affiche à l'écran. Please select [Veuillez selectionner] Cancel [Annuler]

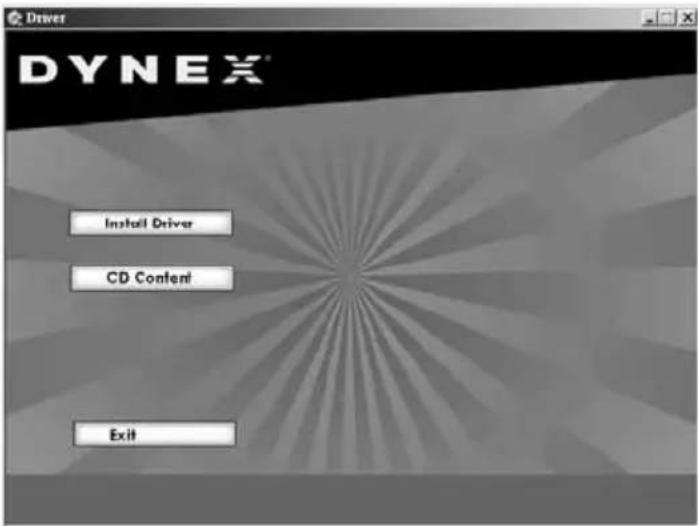

1. Insérer le CD-ROM du logiciel joint à carte dans le pilote. À l'invite, sélectionner la langue appropriée puis cliquer sur « Install Driver » (Installez le pilote) et suivre les instructions de la fenêtre de dialogue pour l'installation du pilote.

1. Cliquez sur « Next » (Suivant).

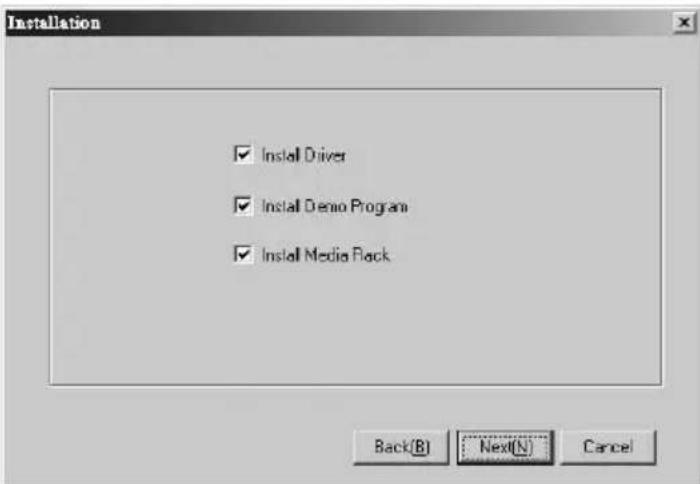

1. Sélectionner l'option « Install Driver » (Installer le pilote) et les deux autres options selon le besoin, puis cliquer sur « Next » (Suivant).

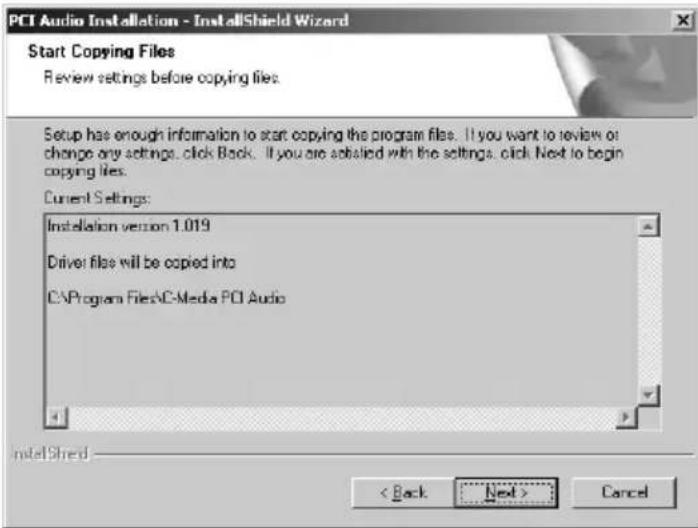

1. Cliqueur sur « Next » (Suivant) pour demarrer l'installation du pilote.

1. Le système se réamorcera après installation du pilote.

Installation sous Windows 98SE

Se reporter aux étapes 1 à 6 de l'installation sous Windows XP et le système d'installation invitera l'utilisateur à insérer le CD-ROM Windows 98SE. Suivre les instructions et le système se réamorcera après installation.

DÉSINSTALLATION DU PILOTÉ SOUS WINDOWS XP/2000/ME/98SE

Pour désinstaller le pilote DX-SC71, cliquer sur 'Start' - 'Program files' - 'C-Media PCI Audio' - 'Uninstall C-Media PCI Audio' et suivre les instructions du système.

PANNEAU DE COMMANDE DE LA CARTESON DYNEX DX-SC71

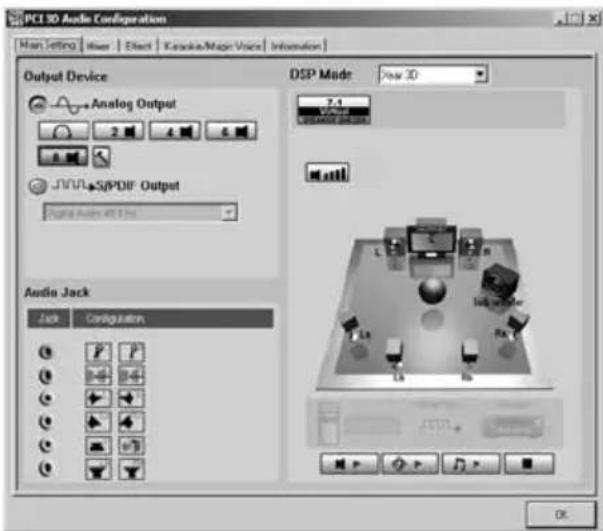

- Configuration principale

Régler ici le niveau des différencs haut-parleurs.

Péripéritique de sortie

Sortie analogue

Mode sortie casque d'écoute/casque d'écoute

2 Mode/Sortie 2 canaux

4 Mode/Sortie 4 canaux

6 Mode/Sortie 6 canaux

8 Mode/Sortie 8 canaux

Sortie S/PDIF

Source numérique 44,1 kHz, signal numérique de transfert à 44,1 kHz

Source numérique 48kHz signal numérique de transfert a 48kHz

Source numérique 96 kHz, signal numérique de transfert à 96 kHz

Entree S/PDIF vers Sortie : Signal d'entree numérique envoyé directement vers sortie numérique

Mode DSP:

Year 3D: Permit l'obtention d'une sortie 7.1CH grâce au Speaker Shifter™ virtuel de Year 3DTM

Aucun :Désactivation de Xear 3D

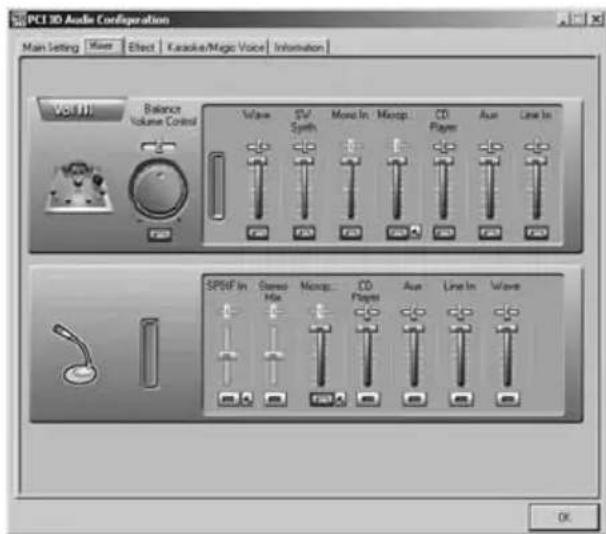

- Console de mixage

Chaque source sonore peut être mise en sourdine ou régée individuellement en appuyant sur sa touche et son scourer de réglage.

Volume control (Contrôle du volume): Contrôle du volume principale et balance des haut-parleurs

Wave (Onde): Contrôle du volume des formats WAV, MP3, WMA, etc.

SWsynth: Contrôle du volume de MIDI.

Mono In (Entree mono) : Contrôle du volume de l'entree de canal mono.

CD Player (Lecteur de CD): Contrôle du volume de sortie analogue du pilote de CD-ROM qui est connecté à la carte son.

AUX (Auxiliaire): Contrôle du volume des entreés analogiques auxiliaires.

Line In (Entree ligne) : Contrôle du volume d'entree ligne.

Recording Gain (Gain d'enregistrement)

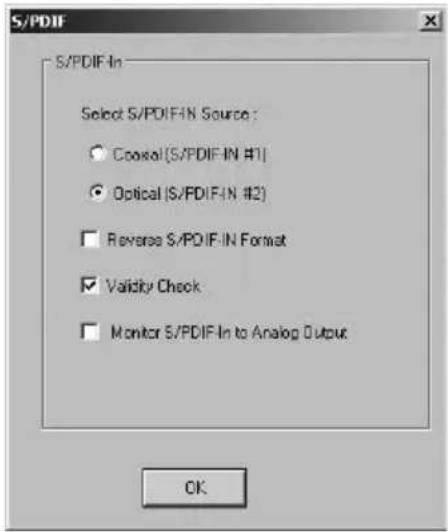

Coaxial (S/PDIF-IN #1): La carte son DX-SC71 ne prend pas en charge la

fonction E/S coaxiale.

Optique (S/PDIF-IN #2): Ceci peut fournir la source numérique d'un lecteur DAT/MD ou d'un décodeur AC3/DTS.

Format S/PDIF-IN inverse : Le format de certaines sources sonores peut etre inversé et du bruitage se fait entendre. Cette option permet d'inverser le format pour une réception normale.

Vérification de validité : Cette vérification permet au système de ne pas tener compte de l'absence d'audio PCM et d'éviter les interférences.

Moniteur S/PDIF-IN vers sortie analogue : L'utilisateur a l'option de surveiller

un enregistrement en mode audio S/PDIF-In Ceci peut toutefois d esactiver la fonction de lecture habituelle. * Se rappeler de ne pas cocher cette option si la surveillance n'est pas nécessaire.

Stereo Mixer (Console de mixage stéreo): Elle permet de contrôle et de mé langer toutes les sources audio.

Microphone In (Entrée microphone) : Ne sélectionner l'enregistrement par microphone que commande de gain.

Réglage du microphone

Microphone en sourdine: Cliquer sur la case pourmettre le microphone en sourdine. Le réglage par défaut est en sourdine.

Amplification de micro : Si le niveau sonore du microphone parait trop bas,clinquer sur la case « Boost » pour activer l'option d' amplification +20db. Il est normal que le bruit de fond soit plus important.

Lecteur de CD: Sélectionner l'option onboard CD-audio (CD-audio intégré) comme la source d'enregistrement.

AUX (Auxiliaire): Sélectionner l'option entrée audio intégrée (AUX.) comme la source d'enregistrement.

Line In (Entrée ligne): Sélectionner Select Line In comme source d'enregistrement.

Wave (Onde) : Sélectionner la commande WAV, MP3, WMA, etc. comme la source d'enregistrement.

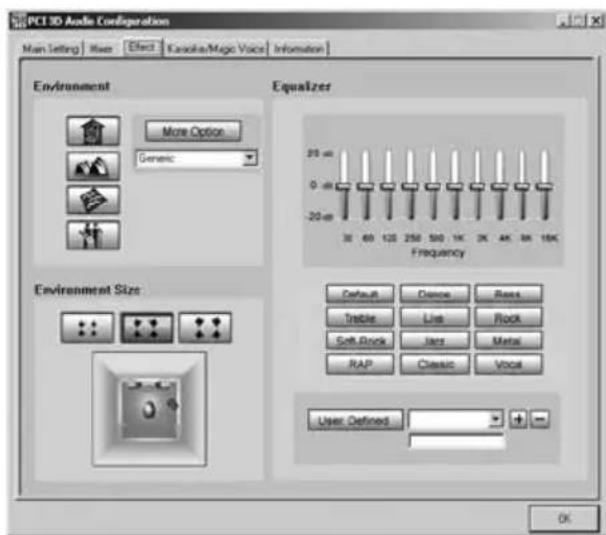

- Effets sonores

Environnement: La carte son permet d'enrichir l'environnement sonore par réverbération du son.

Equalizer (Égalisateur): Sélectionner un mode préréglé d'égalisation ; il en existe 12, notamment Graves, Aigus, En Direct, Rock, Jazz, etc.

Environment Size (Taille de l'environnement): Il est possible de modifier Environment Size en Large (Grand) ou Small (Petit), le ré glage par défaut état Medium (Moyen).

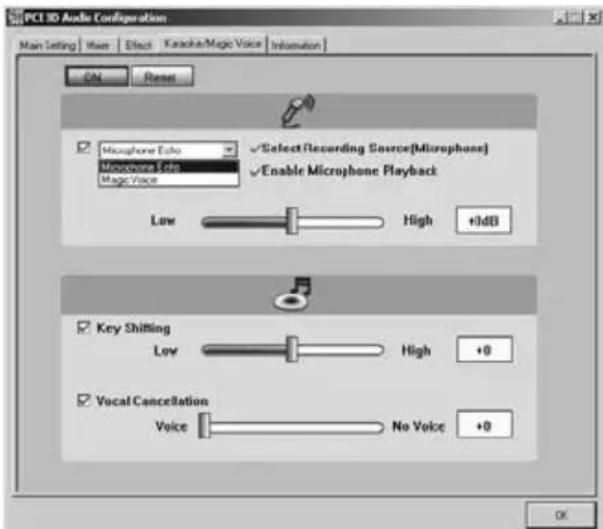

- Karaoké/Magic Voice

Microphone Echo (Echo microphone): Effet spécial (écho) du microphone pour la chanson.

Magic voice: Permet de déguiser la voix (dessin animé, voix masculine, voix fé minine, etc.).

Key shifting (Modification de la hauteur tonale): Permet en karaoke ou en musique d'adapter la composition à sa propre voix. La plage de variation est de -4 B à +4 B.

Vocal cancellation (Masque de la voix originale): permet de masquer la voix du chanteur original.

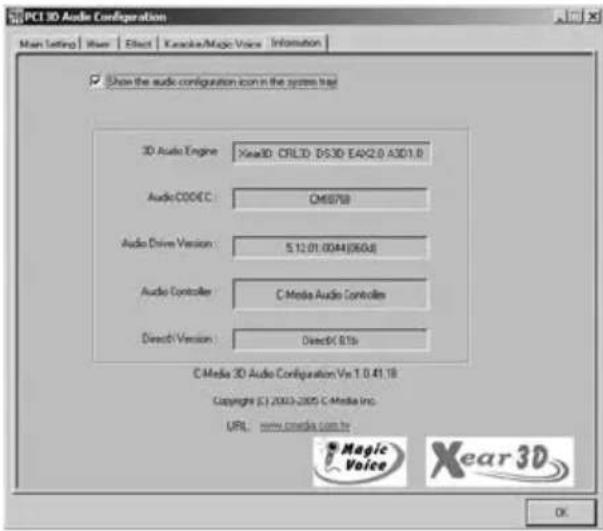

- Informations

La fenêtre « Information » contient un certain nombre de détails.
