Tipo de producto	Tarjeta de sonido interna
Marca	Dynex
Modelo	DX-SC71
Dimensiones (aprox.)	12 x 6 x 2 cm
Peso (aprox.)	100 g
Alimentación	A través del bus PCI
Conectores internos	CD In (Sony y Panasonic), Aux In, conectores para panel frontal (SPDIF, 8 canales, Mic, tarjeta esclava)
Conectores externos	Mic In, Line In, Front Out, Side Surround Out, Central/Subwoofer, Back Surround Out (conectores jack de 3,5 mm), salida y entrada ópticas digitales
Canales de audio	7.1 (8 canales)
Funciones principales	Salida analógica y digital, modo auriculares, S/PDIF (44,1/48/96 kHz), Xear 3D, consola de mezcla, efectos de sonido (ambiente, ecualizador), karaoke/Magic Voice
Mantenimiento y limpieza	Desconectar el dispositivo antes de limpiar. Usar un paño seco para quitar el polvo. No usar solventes.
Seguridad	Descargar la electricidad estática antes de manipular. Desconectar el cable de alimentación antes de abrir la carcasa. No tocar los componentes de la tarjeta.
Sistemas operativos compatibles	Windows 98SE, Windows Me, Windows 2000, Windows XP
Software controlador incluido	CD-ROM con controladores C-Media PCI Audio
Garantía	Consultar el manual para las condiciones de garantía

Preguntas frecuentes - DXSC71 Dynex

¿Cómo instalar la tarjeta de sonido Dynex DX-SC71?

Desconecte la alimentación del PC, descargue la electricidad estática, inserte la tarjeta en una ranura PCI libre, fíjela con un tornillo, luego vuelva a conectar el PC. Instale luego el controlador desde el CD suministrado.

¿Qué sistemas operativos son compatibles?

La tarjeta es compatible con Windows 98SE, Windows Me, Windows 2000 y Windows XP.

¿Cómo instalar el controlador en Windows XP?

Cuando aparezca el Asistente para nuevo hardware detectado, haga clic en Cancelar. Inserte el CD, seleccione el idioma, haga clic en 'Install Driver' y siga las instrucciones. El PC se reiniciará automáticamente.

¿Cómo desinstalar el controlador?

Vaya a Inicio > Programas > C-Media PCI Audio > Uninstall C-Media PCI Audio, luego siga las instrucciones.

¿Cuáles son los conectores disponibles en la tarjeta?

La tarjeta dispone de conectores jack de 3,5 mm para Mic In (rosa), Line In (azul), Front Out (verde), Side Surround, Central/Subwoofer, Back Surround, así como entradas/salidas ópticas digitales.

¿Cómo configurar el modo 7.1?

En el panel de control, bajo 'Dispositivo de salida', seleccione '8 Mode/Salida 8 canales'. Luego, en la consola de mezcla, ajuste los niveles de cada altavoz.

¿Puedo usar el micrófono con esta tarjeta?

Sí, conecte el micrófono en la entrada Mic In (rosa). En el panel de control, bajo 'Ajuste del micrófono', puede activar la amplificación +20 dB si es necesario.

¿Cómo activar los efectos de sonido?

Abra el panel de control, vaya a 'Efectos de sonido'. Puede elegir un ambiente (reverberación) y un ecualizador preestablecido (Rock, Jazz, etc.).

¿Qué hacer si el sonido está distorsionado?

Verifique el volumen en la consola de mezcla. Asegúrese de que la salida digital esté configurada a la frecuencia de muestreo correcta (44,1 / 48 / 96 kHz). Desactive el modo 'Monitor S/PDIF-IN' si está activado.

¿La tarjeta soporta el karaoke?

Sí, en el panel de control, sección 'Karaoke/Magic Voice', puede activar el eco del micrófono, disfrazar la voz, modificar el tono o enmascarar la voz original.

MANUAL DE USUARIO DXSC71 Dynex

Instalacion bajo el ambiente Windows 98 SE 35

Desinstalacion del controlador en Windows XP/2000/ME/98SE 35

Panel de Control del Dynex DX-SC71 35

Ajuste Principal 35

Mezclador 36

Efectos de Sonido 38

Karaoke/Magic Voice 39

Información 39

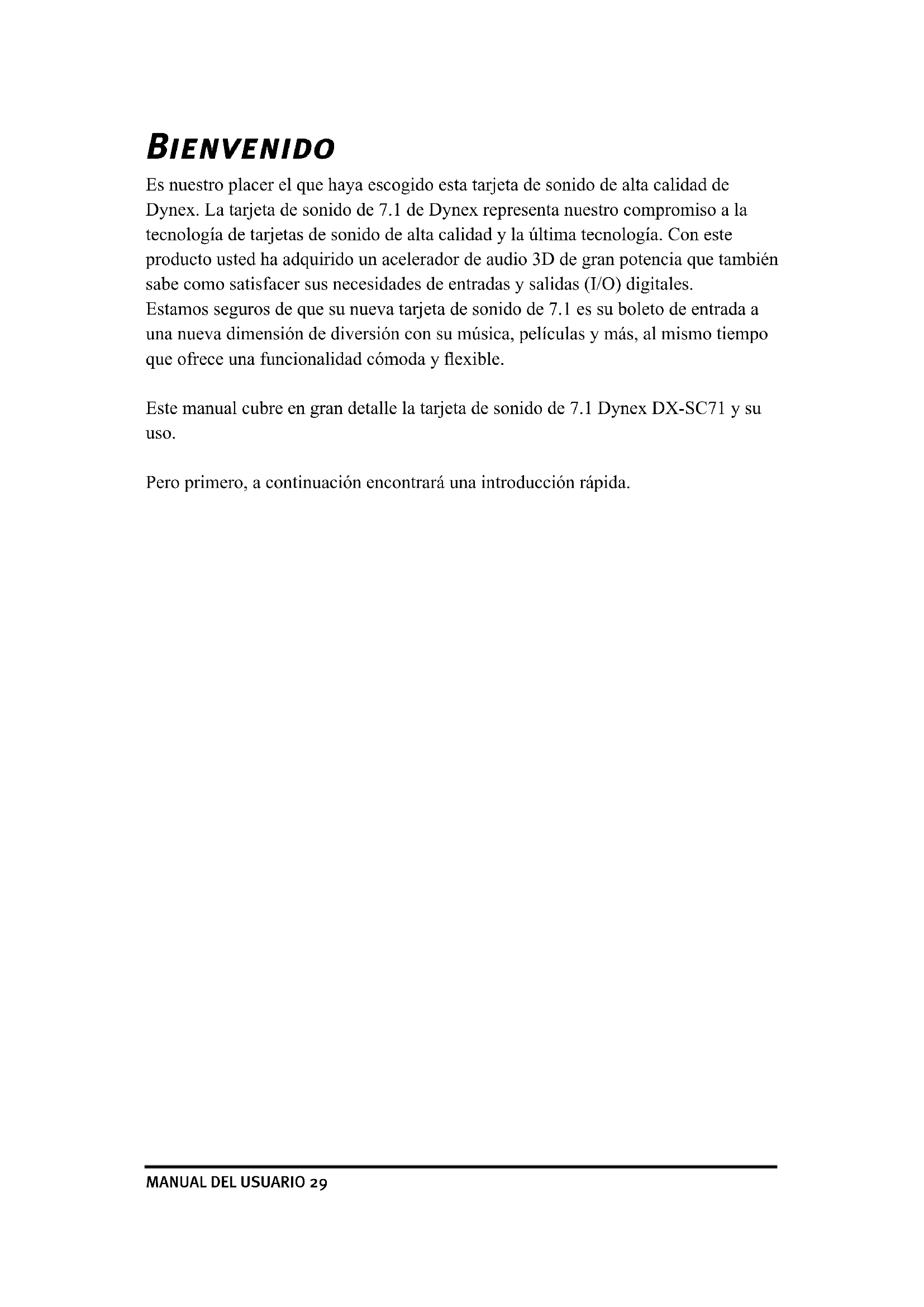

BIENVENIDO

Es nuestro placer el que haya escogido esta tarjeta de sodido de alta calidad de Dynex. La tarjeta de sodido de 7.1 de Dynex representa nuestro compromiso a la Tecnología de tarjetas de sodido de alta calidad y laULTima technología. Con este productoastedha adquirido un acceleradorde audio 3D de gran potenciaque también sabe como satisfacer sus necessities de entradas y salidas (I/O) digitales.

Estamos seguros de que sureshueva tarjeta de sonido de 7.1 es su boleto de entrada a unareshueva dimensión de diversion con su música,pelliculas y mas,al mismo tiempo que ofreceunafunctionalidad comoda yflexible.

Este manual cubre en gran detaille la tarjeta de sonido de 7.1 Dynex DX-SC71 y su uso.

Pero primo, a continuación encontrará una introduccion=rápida.

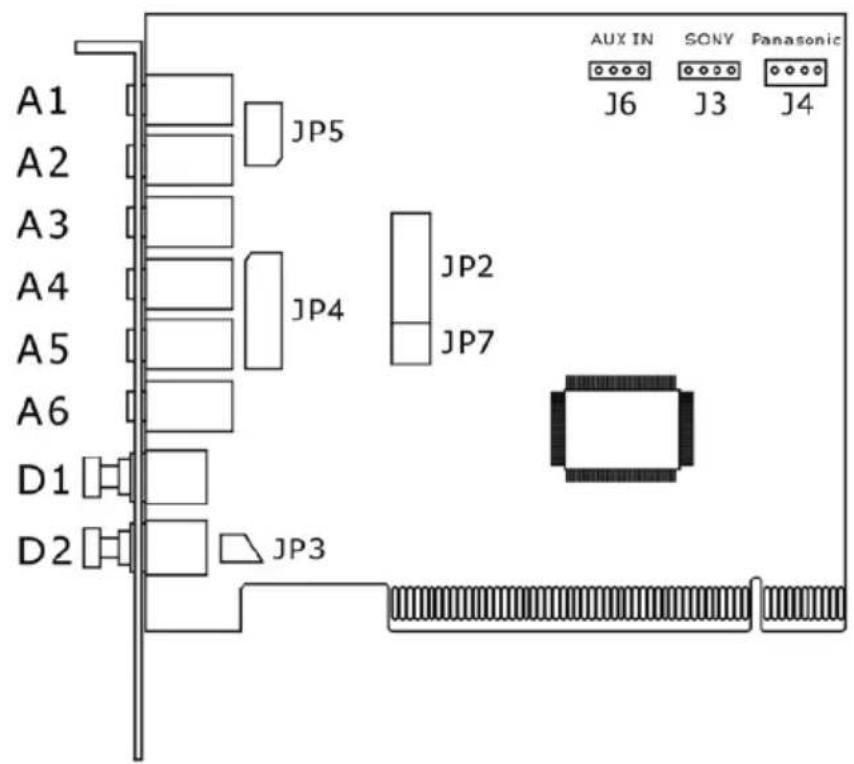

INTRODUICN A LA TARJETA DE SONIDO DE 7.1 DYNEX DX-SC71

A1: Microphone In(Pink) 3.5mm Jack
A2: Line In(Bright Light) 3.5mm Jack
A3:Front Out (Light Green) 3.5mmJack
A4: Side Surround DUT(Light Green) 3.5mm Jack
A5: Center/Subwoofer(Light Green) 3.5mm Jack
A6: Back Surround OUT (Light Green) 3.5mm Jack
D1: Optical digital output
D2: Optical digital input

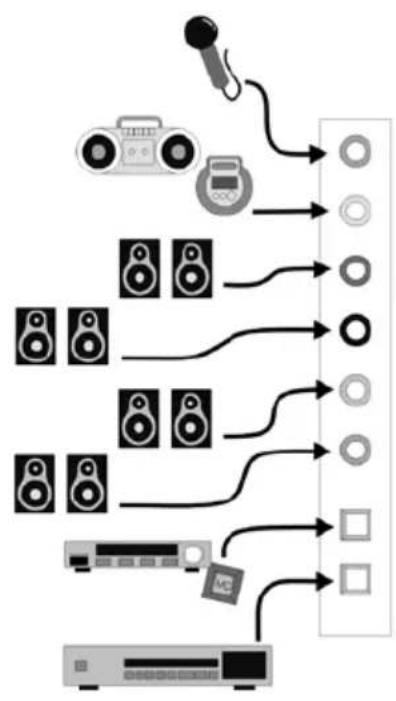

La figura a continuación muestra un exemple del Diseño de los puertos del soporte de la tarjeta de sonido y también muestra como conectar sus dispositivos de audio a la tarjeta de sonido.

A1-Entrada de microfono (rosado) conector de 3.5mm
A2-Entrada de linea (azul oscuro) conductor de 3.5mm
A3-Salida frontal (verde claro) conector de 3.5mm
A4-Salida envolvente lateral (verde claro) conector de 3.5mm
A5-Salida central y de graves (verde claro) conector de 3.5mm
A6-Salida envolvente posterior (verde claro) conector de 3.5mm
D1-Salida digital optica
D2-Entrada digital optica
J6-Entrada auxiliar
J3-Entrada para CD (Sony)
J4-Entrada para CD (Panasonic)

INSTALLACION DEL HARDWARE

Instalacion de la tarjeta.

Antes de partir la caja, desconecte el cable de alimentacion (CA) de la pared y de la PC.

• Abyssa su PC y todos los dispositivos periféricos connectados tales como su impresora y monitor. Deje el cable de CA conectado por el momento, para que su computadora siga conectada a tierra.
• Toque el chasis de metal en la parte posterior de la PC para conectarse a tierra y descargar la esta. Ahora desconecte el cable del tomacorriente de CA.
• Remueva la cubierta de la caja de su PC.

Instalación de la tarjeta PCI.

• Encuentre una ranura PCI libre, remueva el tornillo que sostiene la cubierta de metal y remueva la cubierta. Si esnecessaryquebrarla placacubre la abertura de la caja, hagalo conmuchocuidado paraevitarun accidente.
• Remueva cuidadosamente la tarjeta PCI de su empaque. Sosténgala por sus orillas con una mano cuando su或其他 manos descansa en el metal de la caja de la PC. Nombre asegurar que su cuerpo esta Completely descargado a工程技术 de su computadora sin afectar la tarjeta. Favor no tocar los componentes de la tarjeta.
• Luego conecte los cables internos (por exemple: desde el lector de CD). Para may s informacion sobre los distinctos connectores,favor ver la pagea 3 4
• Alinee la tarjeta de sonido de tal forma que la banda con los terminals de conexión dorados está umbicados exactamente sobre la ranura PCI. Inserte la tarjeta en la ranura. Puede que nécessite presionar la tarjetafirmamente para que haya buena contacto dentro de la ranura. Asegúrese de que los contactos están precisamente en la linea para estar dañar la tarjeta de audio o la tarjeta madre en su PC.
• Fije la tarjeta con los tornillos de la cubierta de la ranura (estos tornillos se incluyen también con las cajas de las PC).

Para terminar.

• Instalar de nuevo la cubierta de la caja de su PC.
• Conectar los periféricos de audio (amplificador HI-FI, altavoces activos, mezclador, microfono, etc.) a la tarjeta de sonido de 7.1.
• Reconectar el cable de alimentacion (CA) asi como todos los除外 cables yonga encaja su PC. Asegürese de que su altovo o Sistema HI-FI está ajustados a un volumen bajo.
• Encender su computadora. La instalacion del software del controlador es elARRYABLE para la operacion.

INSTALACION DEL SOFTWARE DEL CONTROLADOR

El DX-SC71actualmente incluye los controladores para Windows 98 SE,Windows ME,Windows 2000 y Windows XP.Favor verificar que sistemas operativo se esta usingo antes de instalar la tarjeta.

Instalación en Windows XP/2000/ME

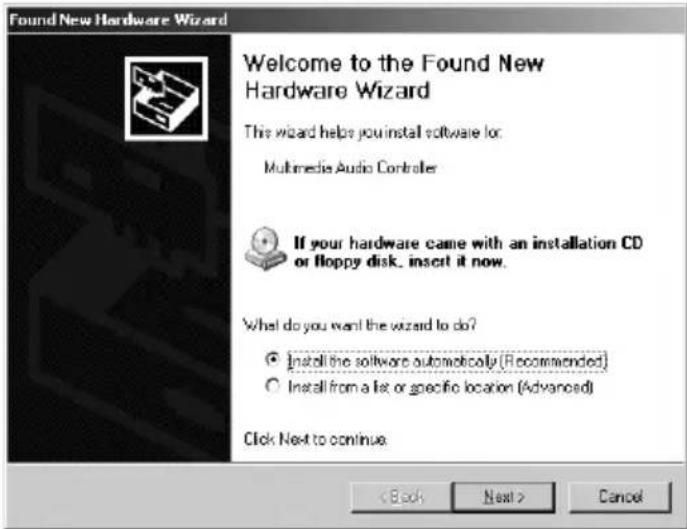

1. Una vez que la computadora ha sido reinicializada, el asistente de hardware de Windows se detectará el hardware nuevo y aparecerá lasumaventana. Favor seleccionar el botón Cancel (cancelar)

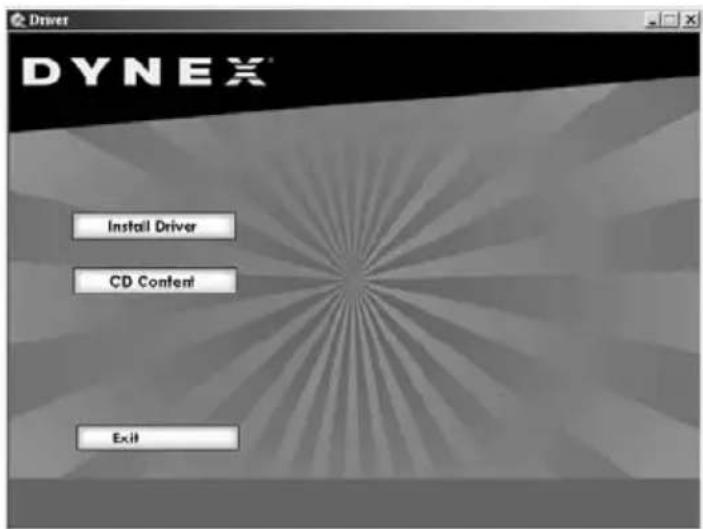

1. Favor insertar en launidad de disco el CD-ROM del controlador suministrado. Como dice la pista de la instruccion, seleccione el idioma correcto y bajo hagaWhilec sobre "Install Driver" (install el controlador) y siga las instruetiones en la ventana de dialogo para instalar el controlador.

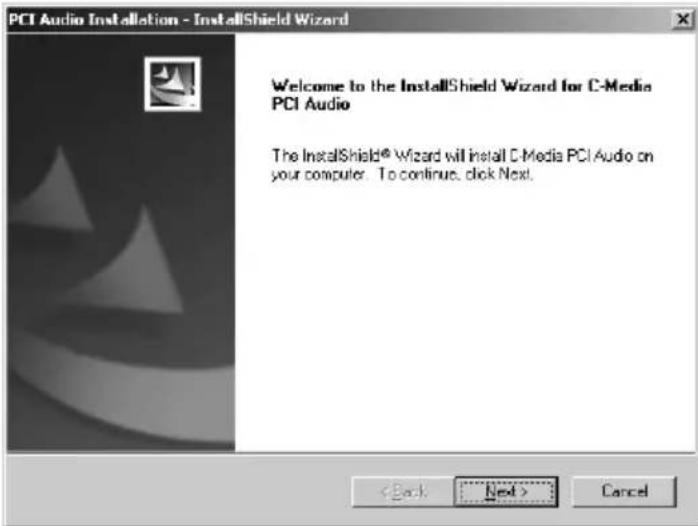

1. Hacerblick en el boton "Next" (siguiente).

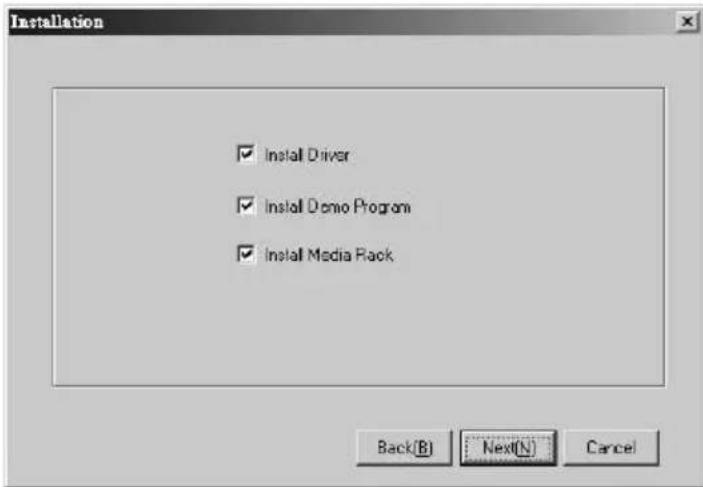

1. Seleccione "Install Driver" y las other dos optiones si es Neededo, y hagalick en el boton "Next".

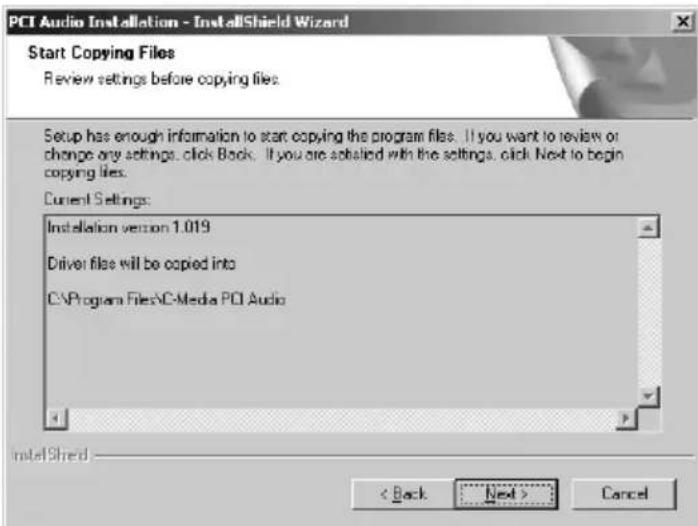

1. Haga cig en el botón "Next" para comenzar la instalación del controlador.

1. Después de la instalación, el sistema sera reinicializzato.

Instalación bajo el ambiente Windows 98 SE

Favor referirse a la instalacion de Windows XP desde el paso 1 al 6 y el programa de instalacion le pedira que inserte el CD-ROM de Windows 98 SE. Favor seguir las instrucciones y elsystema arrancaradelNuevodespuesde la instalacion.

DESINSTITUACION DEL CONTROLADOR EN WINDOWS XP/2000/ME/98SE

Para desinstalar el controlador del DX-SC71, favor hacerblick en 'Start' -- 'Program files' -- 'C-Media PCI Audio' -- 'Uninstall C-Media PCI Audio' y siga las instrucciones del sistema.

PANEL DE CONTROL DE LA TARJETA DE SONIDO DYNEX DX-SC71

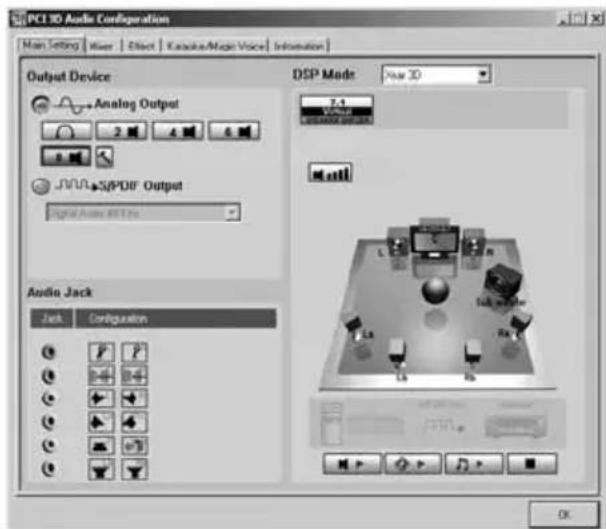

- Main Setting (ajuste principal)

Aquí puedaaabstar los niveles de los altavoces individuales.

Dispositivo de Salida

Salida Analógica

Modo de Audifonos/Salida de audifonos

Modo 2/Salida de 2 canales

Modo 4/Salida de 4 canales

Modo 6/Salida de 6 canales

Modo 8/Salida de 8 canales

Salida de S/PDIF

Digital Source 44.1KHz - Transfiere la Signals digital a 44.1kHz

Digital Source 48KHz - Transfiere la Signals digital a 48kHz

Digital Source 96KHz - Transfiere la senal digital a 96kHz

S/PDIF Entrada a calidad: La seals de entrada digital se envia directamente a la calidad digital

MODO DSP:

Year 3D: Para haberar la calidad 7.1CH gratías al uso del Speaker shifter™ virtual de Xear 3DTM

Ninguno: Deshabilita Xear 3D

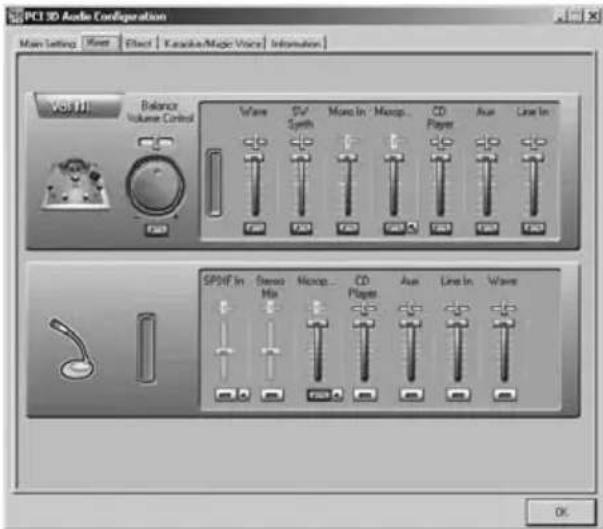

- Mixer (Mezclador)

Cada;nvel de la fuente de senal;puede ser silenciado o ajustado individualmente.haciendo clic en este boton y la barra deslizante.

Volume Control (control de volumen): Control de volumen principal y balance de altavoces

Wave (onda): Control de volumen de los formatos WAV, MP3, WMA, etc.

SW Synth (sintetizador de software): Control de volumen de MIDI.

Mono In (entrada mono): Control de volumen de la entrada del canal mono.

Microphone In (entrada de micrófono): Volumen del micrófono.

CD Player (reprodctor de CD): Control de volumen de la calidad analógica del lector de CD-ROM que esta connectado a la tarjeta de sonido.

AUX: Control de volumen de la fuente analógica en la entrada AUX.

Line In (entrada de linea): Control de volumen de la entrada de linea.

Ganancia de grabacion

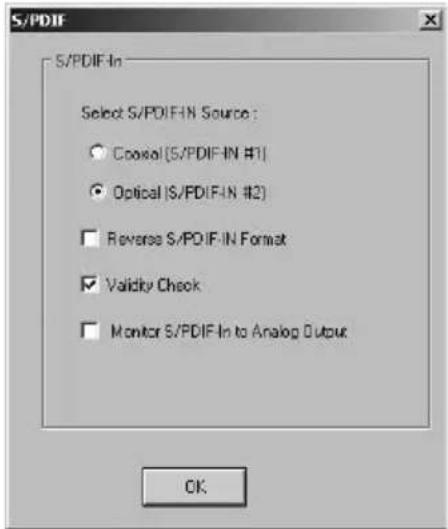

S/PDIF In (entrada de S/PDIF)

Selección de la fuente de entrada S/PDIF

Coaxial (S/PDIF-IN #1): El DX-SC71 no soporte la funciona de entrada/salida coaxial.

Optical (S/PDIF-IN #2):Esta oplica provee la fuente digital para un reproductor de DAT/MD o un decodificador de AC3/DTS.

Reverse S/PDIF-IN Format (marca de S/PDIF inverso): Elmarca deunas fuentes de senal de S/PDIF pueda estar inversas y se eschucharra ruido. Esto ofrece la option de invertir elmarca para Obtener una recepcion normal.

Validity Check (verificacion de validez): Se asegurar de rechazar el audio que no sea PCM para estar el ruido.

Monitor S/PDIF-IN to Analog Output (monitoreo de la entrada S/PDIF a la saluteanalogica):Cuando se graba audio de la entrada S/PDIF,puede escoger que se monitoree.Sin embargo,puede detenerlafunciOnde reproduction normal.*Favor recordarse demantenerthisopion deshabilitada cuando no se necesse monitorear.

Stereo Mixer (mezclador estereo): Puede controlar y mezclar todas las fuentes de audio.

Microphone In (entrada de micrófono): Solamente selección el micrófono de grabación como el control de ganancia.

Ajustedel micrófono

Mute Microphone (silenciar micrófono): Puede hacerblick en esta caja para silenciar el micrófono. El ajuste predefinido es silenciado.

Microphone Boost (amplificacion de micrófono): Si piensa que el sonido del microfono suena muy bajo, hagablick en la caja "Boost" para haberla optacion de amplificacion de +20 db. Es natural que el sonido de fono suene mas fuerte.

CD Player (reprodctor de CD): Seleecciona el CD de audio integrado como la fuente de grabacion.

AUX: Seleecciona el entrada de audio (AUX) integrado como la fuente de grabacion.

Line In (entrée de linea): Seleecciona la entrada de linea como la fuente de grabacion.

Wave (onda): Seleecciona el control WAV, MP3, WMA, etc. como la fuente de grabacion.

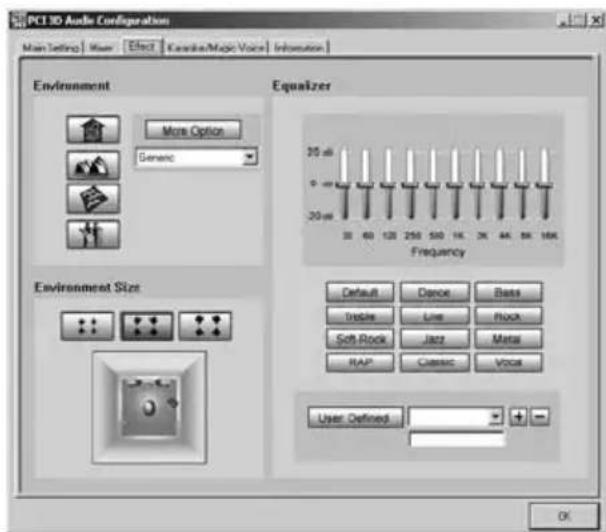

Sound Effect (efecto de sonido)

Environment (ambient): PuedeOfreceruna simulacionque seimplements produciendo el sonido y la reverberacion.

Equalizer (ecualizador): Selezione un modo predefinido para el ecualizador. Hay 12 modelos predefinidos tales como Bass (graves), Treble (agudos), Live (en vivo), Rock, Jazz, etc.

Environment Size (tamaño del ambiente): Puede combustir el tamaño del ambiente a Large (grande) o Small (pequeño), el ajuste predefinido es Medium (mediano).

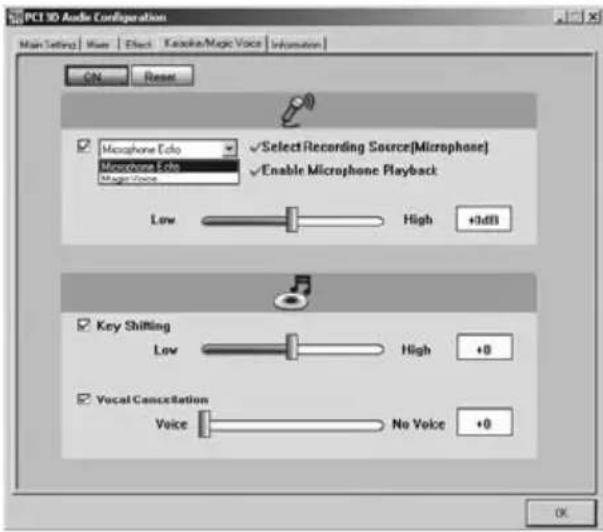

- Karaoke/Magic Voice

Microphone Echo (eco del microfono): Efekto especial para el efecto del eco del microfono cuando se canta.

Magic voice (voz magica): Effecto para esconder su identidad para sonar como un dibujo animado, como hombre, como mujer, etc.

Key shifting (cambio de clave): Para ajustar el Karaoke o la música a su tono de voz. El rango es de -4b a +4b.

Vocal cancellation (cancellation vocal): Para cancelar la voz del cantante original.

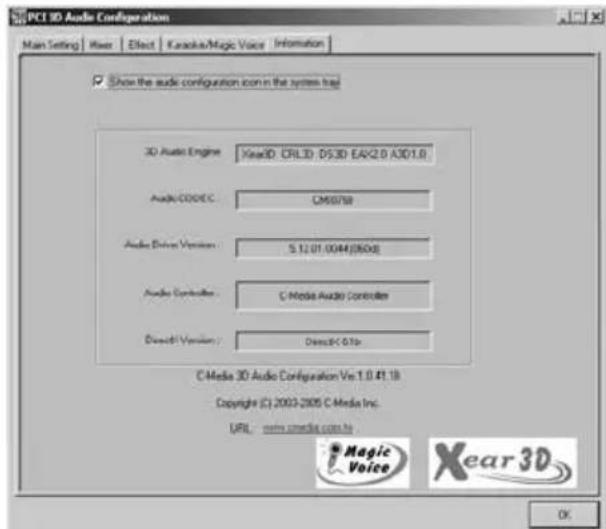

Information (información)

La ventana de informacion contiene unacantidad de detailles.
