MS80 ECO - Chaudière FAGOR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Détails
Type de chaudière	Chaudière à gaz
Puissance nominale	80 kW
Efficacité énergétique	Classe A
Dimensions (L x P x H)	600 x 600 x 1800 mm
Poids	150 kg
Type de combustible	Gaz naturel ou propane
Contrôle de la température	Thermostat intégré
Utilisation	Chauffage central et production d'eau chaude
Maintenance	Entretien annuel recommandé par un professionnel
Sécurité	Système de sécurité intégré contre la surchauffe
Garantie	2 ans
Certifications	Conforme aux normes CE

FOIRE AUX QUESTIONS - MS80 ECO FAGOR

Pourquoi ma chaudière FAGOR MS80 ECO ne s'allume-t-elle pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le disjoncteur n'est pas déclenché. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Comment réinitialiser ma chaudière FAGOR MS80 ECO ?

Pour réinitialiser la chaudière, éteignez l'appareil, attendez environ 5 minutes, puis rallumez-le. Si le problème persiste, consultez le manuel d'utilisation pour des instructions spécifiques.

Que faire si la pression de l'eau est trop basse ?

Vérifiez le manomètre de pression sur la chaudière. Si la pression est inférieure à 1 bar, ouvrez les vannes de remplissage pour ajouter de l'eau jusqu'à atteindre une pression de 1 à 1,5 bar.

Pourquoi ma chaudière FAGOR MS80 ECO fait-elle du bruit ?

Des bruits inhabituels peuvent indiquer une accumulation de calcaire ou d'air dans le circuit. Vérifiez si l'appareil nécessite un désembouage ou une purge des radiateurs.

Comment nettoyer les filtres de ma chaudière ?

Éteignez la chaudière et laissez-la refroidir. Localisez les filtres et retirez-les pour les nettoyer à l'eau tiède. Assurez-vous qu'ils sont complètement secs avant de les remettre en place.

Que faire si la chaudière émet un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Suivez les recommandations pour résoudre le problème ou contactez un professionnel si nécessaire.

Comment augmenter l'efficacité énergétique de ma chaudière FAGOR MS80 ECO ?

Assurez-vous que la chaudière est correctement entretenue, vérifiez l'isolation de votre maison et utilisez un thermostat programmable pour optimiser la consommation d'énergie.

Quand dois-je effectuer un entretien sur ma chaudière FAGOR MS80 ECO ?

Il est recommandé de faire un entretien annuel pour assurer le bon fonctionnement de la chaudière et respecter les exigences légales en matière de sécurité.

Où puis-je trouver des pièces de rechange pour ma chaudière ?

Les pièces de rechange peuvent être achetées auprès de revendeurs agréés FAGOR ou directement sur le site officiel de FAGOR.

Que faire si ma chaudière fuit ?

Coupez immédiatement l'alimentation en eau et électricité de la chaudière. Contactez un professionnel pour diagnostiquer et réparer la fuite.

MODE D'EMPLOI MS80 ECO FAGOR

FÉLICITATIONS. Vous avez décidé de faire l'acquisition d'un chauffe-eau électrique FAGOR, une marque prestigieuse, pour laquelle le plus important, c'est la satisfaction des besoins de ses clients, en devançant ces derniers avec des produits avant-gardistes et innovants. Nos spécialistes ont fabriqué et testé patiemment tous les chauffe-eau électriques FAGOR pour garantir la maximale satisfaction de vos exigences.

Nous vous remercions de votre confiance.

Le bon fonctionnement de votre thermo ne dépend pas seulement de la qualité du produit, il dépend également de sa correcte installation par un professionnel qualifié.

Nous vous invitons à lire attentivement ce manuel d'instructions avant d'installer et d'utiliser votre chauffe-eau, pour qu'il puisse atteindre le meilleur rendement possible et pour lui assurer une longue vie utile. Conservez précieusement ce manuel d'instructions pour pouvoir le consulter ultérieurement.

SÉCURITÉ ET AVERTISSEMENTS GÉNÉRAUX

• Il faut procéder à l'installation et à la mise en service de cet appareil conformément à ces instructions et seulement des professionnels qualifiés sont aptes à le faire. (Voir section installation).
• Les chauffe-eau électriques de FAGOR sont fabriqués et testés conformément aux normes applicables en vigueur.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes dotées de capacités physiques sensorielles ou mentales réduites ou ne présentant pas d'expérience préalable ou de connaissances en la matière, à condition qu'elles soient supervisées ou formées de façon appropriée afin d'être en mesure d'utiliser cet appareil en toute sécurité et de comprendre les dangers qu'il implique. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et l'entretien devant être assurés par l'utilisateur ne doivent pas être effectués par des enfants non supervisés par un adulte responsable.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, par son service après-vente ou par un professionnel qualifié de façon à éviter tout danger.
• Le dispositif limiteur de pression doit fonctionner régulièrement afin d'éliminer les dépôts de calcaire et il faut vérifier qu'il n'est pas bloqué.
• Le chauffe-eau n'exige aucun type d'entretien particulier. Avant de le nettoyer, déconnectezle, il suffit de le frotter à l'aide d'un linge doux ou d'une éponge humide. Ne pas utiliser d'abrasifs ni de détergents.

ENVIRONNEMENT

Les législations et réglementations en matière de protection de l'environnement (directive 2002/96/CE relative aux déchets d'équipements électriques et électroniques) sont strictement respectées.

INFORMATIONS POUR LA BONNE GESTION DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

À la fin de la vie utile de l'appareil, celui-ci ne doit pas être jeté dans le conteneur destiné aux déchets ménagers et assimilés.

Vous pouvez le déposer, sans le moindre frais, dans des centres spécifiques de collecte, qui seront gérés par les administrations locales ou par les distributeurs prêtant ce service.

Éliminer séparément un déchet électrodomestique, cela signifie éviter de possibles conséquences négatives pour l'environnement et la santé, qui découleraient d'une élimination non appropriée, et cela permet de faire subir aux matériaux qui le composent un traitement et un recyclage adaptés, ce qui implique d'importantes économies d'énergie et de ressources.

Pour obtenir davantage d'informations, contactez les autorités locales ou le magasin qui vous a vendu ce produit.

DYSFONCTIONNEMENTS OU PANNES

En cas de panne, déconnectez immédiatement l'appareil de la source d'alimentation électrique. Avertissez notre Service d'assistance technique.

Pour simplifier la tâche à notre Service d'assistance technique, veuillez fournir les données suivantes:

• Modèle du chauffe-eau.
• Numéro de série.
• Date d'achat.
  – Description du problème.
• Adresse et numéro de téléphone de votre domicile.
• Prénom et nom de la personne de contact.

INSTALLATION

ACCESSOIRES

Ce chauffe-eau contient les éléments basiques d'installation à disposition dans l'emballage. P.e:

- Manchons isolants.

- Valve de sécurité.

Ces accessoires sont dans le emballage.

MISE EN PLACE DU CHAUFFE-EAU

Le support et les dispositifs de fixation doivent supporter un poids correspondant au poids de l'appareil remplis d'eau. Dans le cas de murs faibles, le mur doit être renforcé.

NOTE.- Le thermo doit être placé de sorte que le cordon d'alimentation est accessible.

EMPLACEMENT

La procédure d'installation est simplifiée car l'appareil peut se placer à l'horizontale comme à la verticale a n'importe que endroit de la maison. C'est recommandé, toutefois, de placer l'appareil le plus près possible du lieu où l'eau chaude va être utilisée, de cette façon on peut diminuer la perte de chaleur de l'eau.

Un espace de 0,5 m (minimum) doit être laissé au dessous du tuyau de sortie d'eau pour l'entretien de l'appareil.

Comme montré sur le dessin Figures 1 et 2, quand l'appareil est installé horizontalement, les tuyaux d'entré et sortie d'eau doivent être placés à gauche. Si l'appareil est près d'un mur, laissez l'espace minimum recommandé pour l'entretien.

Ne pas installer le chauffe-eau avec les pattes d'accrochage contre le plancher ni sur un plan horizontal.

RACCORDEMENT HYDRAULIQUE

NOTE A L'ATTENTION DE L'INSTALLATEUR: Il faut impérativement installer des manchons isolants sur les tubes d'entrée et sortie d'eau pour protéger l'appareil de tout courant vagabond. Utiliser pour ce faire un ruban de téflon. Couple de serrage : 3,5 Kg/m.

Avant de procéder au raccordement hydraulique, veuillez rincer le tuyau de connexion pour éviter toute saleté à l'intérieur de l'appareil.

Installez le chauffe-eau selon les schémas des figures 1 et 2.

a) La valve de sécurité fournie avec l'appareil DOIT ETRE RACORDÉE au tuyau d'entre d'eau froide.

Aucun autre accessoire hydraulique ne peut être installé entre la valve de sécurité et le tuyau d'entré d'eau froide.

La sortie d'eau de la valve de sécurité doit être raccordée à un tuyau d'évacuation dont le diamètre sera au moins identique à celui du tuyau d'entré d'eau. L'inclination doit être continue et ouverte, devant laisser au minimum une distance de 20mm, comme indiqué sûr les Figures 1 et 2. Veillez à installer cette tuyauterie dans un endroit protégé contre le gel et sur une pente descendante. L'eau se dilate lors du réchauffement, écoulant (cet écoulement est normal et peut représenter 3% de la capacité de l'appareil).

Pour vidanger le thermo, il est nécessaire de lever le levier du groupe de sécurité comme indiqué à la figure 3.

Devrait agir sur ledit levier périodiquement pour éviter qu'il se verrouille et vérifier le bon fonctionnement.

Pour les modèles comprenant des raccordements supérieurs, retirez le couvercle des composants et dévissez le bouchon de vidange, comme illustré à la figure 4.

b) Pour une pression nominale du réseau supérieure à 5 bars, prévoir le montage d'un détenteur en amont de la valve de sécurité (entre 3 et 4 bars).
c) En cas d'utilisation de tuyauterie en plastique, veuillez tenir en compte les conditions de pression et température, 9 bars de pression (max.) et 70°C (max.) en conditions normaux de fonctionnement, ou 110°C quand le thermostat de sécurité coupe l'alimentation d'électricité.

BRANCHEMENT ELECTRIQUE

Tous les chauffe-eau ont était conçues pour travailler à 230V AC. Avant le branchement veuillez vous assurer que le secteur et l'alimentation de l'appareil sont coïncidents.

La procédure d'installation de l'appareil est très simple et seulement précise la connaissance des Réglementations de l'Electronique de Puissance Réduite.

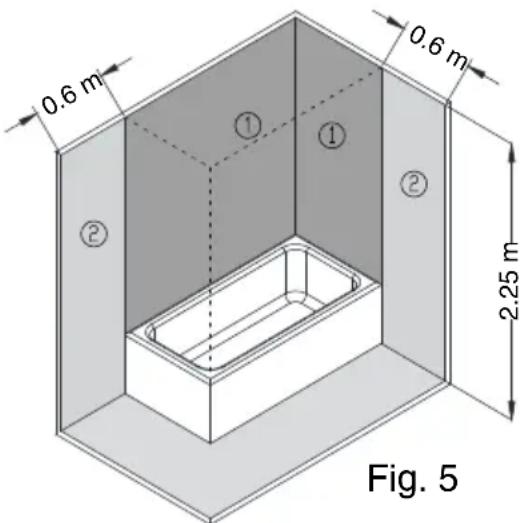

Pour les installations dans des salles de bain et toilettes, la norme CEI 60364-7-701 doit être respectée.

ZONE INTERDITE : Zone 1 définie dans la figure 5.

N'y installez aucun interrupteur, aucune douille, ni aucun dispositif d'éclairage.

ZONE PROTÉGÉE : Zone 2 définie dans la figure 5.

Vous ne devez y installer aucun interrupteur ; toutefois, vous pouvez y installer des douilles de sécurité protégées par un disjoncteur de 30 mA

La chaudière doit être installée en dehors de la ZONE INTERDITE pour empêcher l'eau de s'infiltrer dans l'appareil. Si la chaudière ne possède pas de prise, elle doit être alimentée à travers un interrupteur bipolaire doté d'ouvertures de contact d'au moins 3 mm. L'installation doit être protégée par des fusibles d'un calibre adapté au courant absorbé. Vous devez inclure une mise à la terre dans chaque installation. Pour effectuer ce branchement, la prise de la chaudière est fournie avec le contact approprié, ce qui assure la correspondance entre la base de la prise et celle fournie avec l'appareil.

En cas d'absence de régulation concernant la mise à la «TERRE», nous recommandons l'installation d'un interrupteur différentiel de ≤ 30 mA.

Cet appareil est conforme aux normes concernant les perturbation Radioélectriques et interférences.

NOTE: La manipulation et le remplacement des pièces par toute personne ou service autre que le service d'assistance technique sont strictement interdits.

0.6 m 0.6 m 2.25 m Fig. 5

UTILISATION

MISE EN SERVICE

Remplissage. Après l'installation du thermos, ouvrez le robinet. Ouvrez les robinets d'eau chaude. Lorsque l'eau s'échappe du thermos, cela signifie qu'il est plein. Fermez donc les robinets de sortie et vérifiez l'absence de fuites dans l'installation.

Ne branchez le thermos au secteur qu'après vous être assuré qu'il est rempli d'eau.

Branchement. Branchez l'appareil au réseau électrique et actionnez l'interrupteur général pour le mettre sous tension.

Sur les modèles avec pilote, l'appareil s'allume lorsque l'élément chauffant est mis en marche.

En utilisant une certaine quantité d'eau chaude, le thermostat reconnecte l'élément chauffant.

Réglage de la température de l'eau. Les modèles équipés d'une commande extérieure de régulation de température offrent la possibilité de régler approximativement la température de l'eau chaude entre 30 °C (position minimum) et 70°C (position maximum).

Sur les modèles dépourvus de commande extérieure de régulation de température, le thermostat est réglé par défaut à une température de 70 °C.

Position E. (Économie d'énergie) L'eau atteint une température d'environ 55 °C. Dans cette position, les déperditions de chaleur sont minimes et les dépôts calcaires sont pratiquement éliminés.

Il est recommandé de garder le thermos branché de manière permanente, étant donné que le thermostat le fera fonctionner uniquement en cas de nécessité de maintenir la température sélectionnée. En outre, les déperditions de chaleur sont limitées par l'isolement thermique de la mousse de polyuréthane.

Vidange. En cas de mise hors service prolongée, et s'il existe un risque de gel dans le local où est installé le thermos, il est recommandé de le vider. Pour ce faire, vous pouvez procéder au drainage de la soupape de sécurité.

Dans tous les cas:

• coupez le courant.
• fermez le robinet d'entrée d'eau de l'installation.
• ouvrez le robinet d'eau chaude.

ENTRETIEN

Le chauffe-eau ne précise pas une procédure particulière d'entretien. Nettoyer avec un torchon souple ou une éponge humide. Ne pas utiliser abrasifs ni détergents.

En cas de surchauffe provoque par une panne sur le thermostat, le réchauffement sera compensé par le dispositif limiteur de sécurité, en coupant les deux phases et en laissant l'appareil sans alimentation électrique.

Toute modification de l'appareil est interdite. Tout remplacement de composants doit être effectu'r par un professionnel avec des pièces d'origine.

LE FABRICANT se réserve le droit de modifier les caractérisques et spécifications des produits sans préavis.

1. Groupe de sécurité hydraulique (foumi avec l'appareil de chauffage).
2. Commandement vider robinet.
3. Égoutter entraînée.
4. Robinet.
5. Réducteur de pression: Il est nécessaire de placer après-compteur à l'entrée de la maison (jamais près du chauffage lorsque la pression est supérieure à 5 kg/cm²).
6. Manchons isolants (fourni avec l'appareil de chauffage).

CZ

1. Position de travail
2. Position de vidange

CZ

1- Résistance
2- Pilote de chauffe
3- Thermostat de travail
4- Thermostat de sécurité
5- Thermostat

CZ

1.- Nom de marque
2.- Modèles
3.- Émission d'oxydes d'azote
4.- Puissance acoustique à l'intérieur
5.- Production d'eau chaude sanitaire : profil de charge déclaré
6.- Production d'eau chaude sanitaire : classe d'efficacité énergétique
7.- Production d'eau chaude sanitaire : efficacité énergétique, Pour des conditions climatiques moyennes
8.- Consommation de combustible annuelle, Pour des conditions climatiques moyennes
9.- Consommation journalière de gaz
10.- Consommation électrique annuelle, Pour des conditions climatiques moyennes
11.- Consommation électrique journalière
12.- Réglage de température du régulateur de température
13.- Valeur «smart » « 1 » : informations relatives à l'efficacité énergétique pour la production d'eau chaude sanitaire et à la consommation annuelle d'électricité et de combustible, valables uniquement avec la régulation intelligente activée.
14.- Consommation hebdomadaire de gaz avec contrôle intelligent
15.- Consommation hebdomadaire de gaz sans contrôle intelligent
16.- Consommation électrique hebdomadaire avec contrôle intelligent
17.- Consommation électrique hebdomadaire sans contrôle intelligent
18.- Possibilité de fonctionnement exclusivement aux périodes creuses.
19.- Capacité
20.- Eau mélangée à 40 °C.

CZ
