| Caractéristiques | Détails |
|---|---|
| Type de chauffage | Chauffage infrarouge |
| Puissance | 3000 W |
| Surface de chauffage | Jusqu'à 25 m² |
| Alimentation | 220-240 V |
| Dimensions | Dimensions compactes pour un rangement facile |
| Poids | Léger pour une manipulation aisée |
| Utilisation | Idéal pour les terrasses, balcons et espaces extérieurs |
| Maintenance | Nettoyage régulier de la surface, vérification des connexions électriques |
| Sécurité | Protection contre la surchauffe, utilisation en extérieur |
| Garantie | 2 ans |
| Accessoires inclus | Support de montage, télécommande |
FOIRE AUX QUESTIONS - Infra Spider BARBECOOK
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice Infra Spider - BARBECOOK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Infra Spider de la marque BARBECOOK.
MODE D'EMPLOI Infra Spider BARBECOOK
ATTENTION! NE PAS MONTER de diaphragme sur les appareils à gaz G30/ G31 29 : 37 mbar.
IMPORTANT! NE MONTER le diaphragme qu'a condition que I'appareil soit supposede fonctionner a une pression d'alimentation de 50 mbar (Autriche, Allemagne, Luxembourg).
Verifiez doncle type exact mentionné et illustré au Tab.2.
DE - ANWEISUNGEN FÜR DIE MONTAGE DER MEMBRAN (Se Tab. 2, Abb. 16)

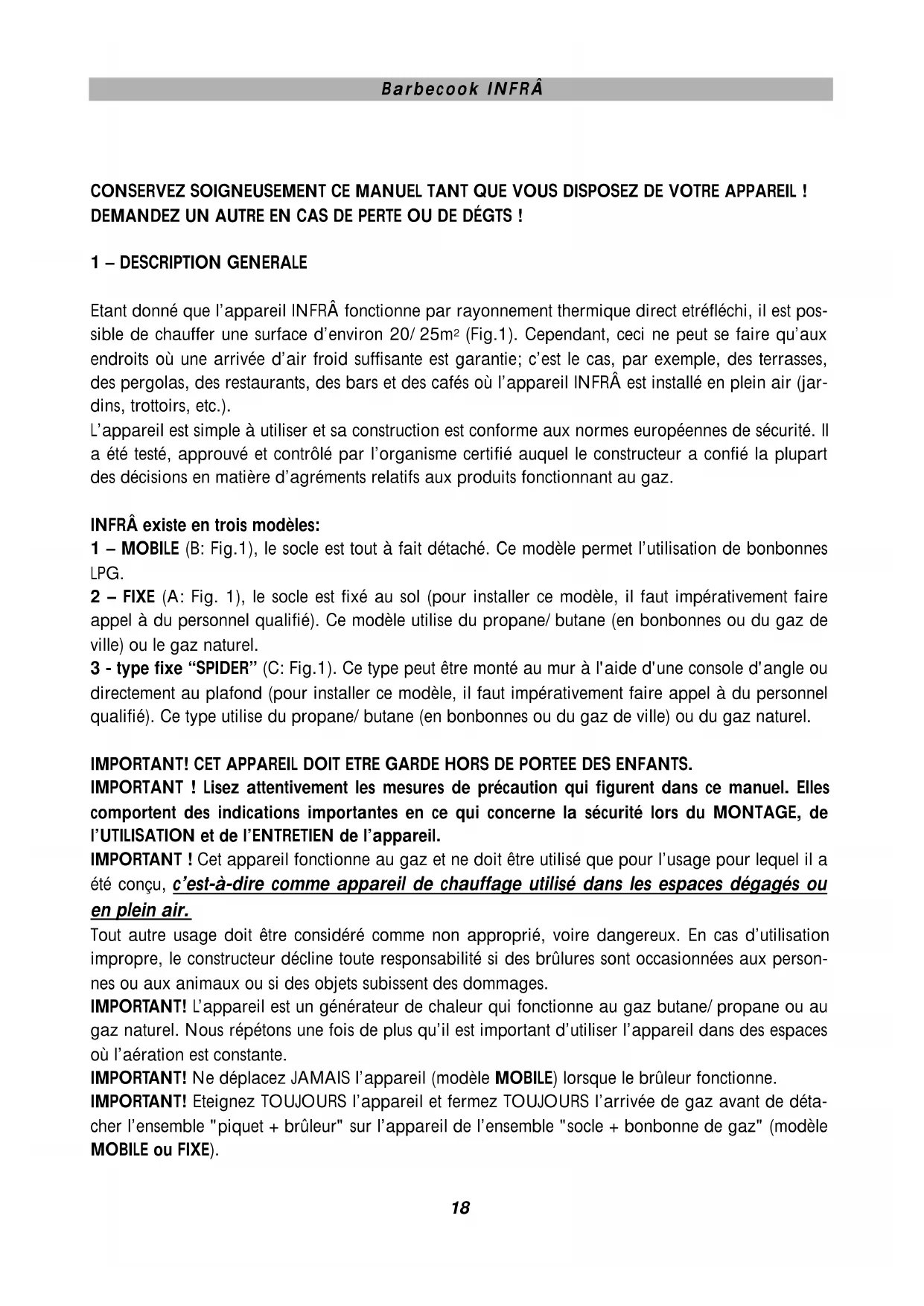

Etant donné que l'appareil INFRA fonctionne par rayonnement thermique direct etreflechi, il est possible de chauffer une surface d'environ 20 / 25m^2 (Fig.1). Cependant, ceci ne peut se faire qu'aux endroits ou une arrivée d'air froid suffisante est garantie; c'est le cas, par exemple, des terrasses, des pergolas, des restaurants, des bars et des cafés ou l'appareil INFRA est installé en plein air (jardins, trottoirs, etc.).
L'appareil est simple à utiliser et sa construction est conforme aux normes européennes de sécurité. Il a été testé, approuvé et contrôle par l'organisme certifié auquel le constructeur a confié la plupart des décisions en matière d'agréments relatifs aux produits fonctionnant au gaz.
INFRÉ existe en trois modèles:
1 - MOBILE (B: Fig.1), le socle est tout à fait détaché. Ce modèle permet l'utilisation de bonbonnes LPG.
2 - FIXE (A: Fig. 1), le socle est fixé au sol (pour installer ce modele, il faut impératifement faire appel à du personnel qualifié). Ce modele utilise du propane/ butane (en bonbonnes ou du gaz de ville) ou le gaz naturel.
3 - type fixe "SPIDER" (C: Fig.1). Ce type peut être monté au mur à l'aide d'une console d'angle ou directement au plafond (pour installer ce modele, il faut impératifement faire appel à du personnel qualifié). Ce type utilise du propane/ butane (en bonbonnes ou du gaz de ville) ou du gaz naturel.
IMPORTANT! CET APPAREIL DOIT ETRE GARDE HORS DE PORTEE DES ENFANTS.
IMPORTANT! Lisez attentivement les mesures de précaution qui figurent dans ce manuel. Elles comportent des indications importantes en ce qui concerne la sécurité lors du MONTAGE, de l'UTILISATION et de l'ENTRETIEN de l'appareil.
IMPORTANT! Cet apparéil fonctionne au gaz et ne doit être utilisé que pour l'usage pour lequel il a été concu, c'est-à-dire comme apparéil de chauffage utilisé dans les espaces dégagés ou en plein air.
Tout autre usage doit être considéré comme non approprié, voir dangereux. En cas d'utilisation impropre, le constructeur décline toute responsabilité si des brûlures sont occasionnées aux personnes ou aux animaux ou si des objets subissant des dommages.
IMPORTANT! L'appareil est un générateur de chaleur qui fonctionne au gaz butane/ propane ou au gaz naturel. Nous répétons une fois de plus qu'il est important d'utiliser l'appareil dans des espaces où l'aération est constante.
IMPORTANT! Ne déplacez JAMAIS l'appareil (modèle MOBILE) lorsque le brûleur fonctionne.
IMPORTANT! Eteignez TOUJOURS l'appareil et fermez TOUJOURS I'arrivee de gaz avant de detacher I'ensemble "piquet ^+ bruleur" sur I'appareil de I'ensemble "socle ^+ bonbonne de gaz" (modèle MOBILE ou FIXE).
IMPORTANT! LES OBJECTS OU PRODUITS INFLAMMABLES DOIVENT TOUJOURS ETRE MAINTENUS A UNE DISTANCE MINIMALE DE SECURITE (FIG. 1).
IL EST INTERDIT D'UTILISER L'APPAREIL DANS DES ESPACES CLOS : LES BUREAUX, L'INTERIEUR DES HABITATIONS, LES ETABLES, LES PEPINIERES, ET A PROXIMATE DE VAPEURS DE GAZ OU DE MATERIALIaux INFLAMMABLES ET/ OU EXPLOSIFS, ETC.
IMPORTANT! LORS DU MONTAGE, VOUS DEVEZ RESPECTER LES NORMES DE SECURITE EN MATIÈRE D'INCENDIE ET DE PREVENTION DES ACCIDENTS QUI SONT EN VIGUEUR DANS LE PAYS OU L'APPAREIL EST UTILISE.
IMPORTANT! SI L'APPAREIL FONCTIONNE AU LPG, IL NE PEUT JAMAIS ETRE UTILISE EN SOUS-SOL.
2 - MONTAGE
Déballez toutes les pieces de l'appareil. Soyez particulièrement prudent avec le brûleur (C: Fig. 2). Vérifiez d'abord si le contenu des emballages est complet et conforme (Fig. 2). Respectez les règlementations en matière de déchets lorsque vous jetez les emballages.
Contrôle du contenu des EMBALLAGES:
A: Fig. 3 = protection en cloche de la bonbonne de gaz et socle (FIX).
A1: Fig.3= cloche, socle et sachet compran 2 diaphragmes pour l'utilisation au G.P.L., ainsi qu'une clef umbraco + une notice d'instructions (FIX).
B: Fig. 4 = coiffe parabolique (NOMAD et FIX).
B1: Fig.4 = coiffe parabolique et tuyaux (SPIDER).
C: Fig. 5 = piquet + brûleur et bouton de fixation pour la coiffe parabolique (modèles NOMAD et FIX)
C1: Fig.5 = support avec bride + brûleur et bouton de fixation, sachet avec 2 diaphragmes, cef umbraco et notice d'instructions (modèle SPIDER).
IMPORTANT! SI L'UNE DE CES PIECES EST ENDOMMAGEE, IL NE FAUT EN AUCUN CAS PROCEDER AU MONTAGE!
IMPORTANT! Pour les modèles MOBILES (NOMAD), vérifiez, avant de réaliser le raccordement, si la piece de raccordement du tuyau est conforme aux normes en vigueur dans le pays où l'appareil est utilisé.
2.1 MONTAGE PAR ETAPE type "NOMAD" (modèle MOBILE à bonbonne G.P.L.):
IMPORTANT! Vérifier, avant de monter l'appareil, si les parties de l'appareil sont appropriées au type et à la pression de gaz prévus pour l'utilisation et les normes en vigueur.
Pour le montage, retirez les deux embouts de protection (1: Fig. 3A et 5: Fig. 5). Faites attention de ne pas les perdre (ils serviront de protection lorsqu'il faudra remonter l'appareil).
IMPORTANT! Conformément aux prescriptions de la certification de l'UE, l'étiquette "INFRA NOMAD CLASSIC" ou "INFRA FIX CLASSIC" sera apposée dans la colonne "C" de la plaque d'identification de l'appareil, à l'intérieur de la montre installée sur le piquet avec le brûleur (fig. A2).
1 - Déposez l'ensemble "socle + structure" sur le sol et retirez la protection en cloche de la bonbonne de gaz (2: Fig. 3A) afin de faciliter la suite du montage.
2 - Fixez la partie supérieure et "réglable" de la structure en forme de A (1: Fig. 6A et 6B) sur la structure "fixe" sur le socle. Pour ce faire, déterminez la hauteur souhaiée (bonbonne de gaz "asse", A: Fig. 6 ou bonbonne de gaz "haute", B: Fig. 6 et Fig. 13). Utilisez pour cela les 4 écrous + les boulons fournis (2: Fig. 6A et 6B).
3 - Placez la bonbonne de gaz sur le socle et fixez-la à l'aide de la courroie (fournie), en passant d'abord par les trous de la structure en A et en l'enroulant ensuite autour des poignées de la bonbonne même (Fig. 7).
4 - Montez le régulateur de pression (NON fourni, 2: Fig. 8A) sur la bonbonne si vous utilisez du gaz butane ou propane. Le gaz qui convient à l'appareil est mentionné sur l'étiquette CE qui se trouve sur l'appareil ( G30 = gaz butane; G31 = gaz propane; G20 et G25 = gaz naturel). Dans les tableaux 1 et 1b, vous trouvez la pression que vous doivent utiliser en fonction du type de gaz et, par conséquent, le type de régulateur de pression qui doit être utilisé dans chaque pays.
5 - Achetez un piece de raccordement et un tuyau de raccordement en caoutchouc dont le type et le matériel repondent aux prescriptions d'installation en vigueur dans le pays ou l'appareil est installé. Sur le bout à filetage du raccord rapide (1/4 gas, 5: Fig.8), vous pouze:
EN CAS A (B1: Fig. 8) (1/4" gaz tournant vers la gauche, 5: Fig.8) monter le tuyau de raccordement en caoutchouc (2) équipé du raccord muni d'un pas de vis (4) approprié (NON FOURNI) (cette solution est autorisée dans les pays suivants: ALLEMAGNE, AUTRICHE ET LUXEMBOURG).
EN CAS B (B2: Fig. 8) (1/4" gaz tournant vers la droite, 5: Fig 8): visser la piece de raccordement de tuyau (4) achetée (en cas où la piece fournie ne suffit pas) directement sur le bout du raccord rapide muni d'un pas à vis et ensuite fixer le tuyau en caoutchouc (2) à l'aide d'un collier (3) approprié.(longueur maximale: 1,5m).
IMPORTANT! La piece de raccordement et le tuyau en caoutchouc, que vous avez achetés séparément, seront conformes aux prescriptions d'installation en vigueur dans le pays où l'appareil est installé.
6 - Fixez la partie inférieure du tuyau de raccordement muni du régulateur de pression à la bonbonne de gaz (3: Fig. 8A). Raccordez l'autre extrémité du tuyau de raccordement à la piece de raccordement du raccord rapide (4: fig. 8B) (déjà monté sur la structure 'A') (Non fournis B1 et B2: Fig. 8).
7 - Vérifiez, en vous basant sur le Tableau 1, s'il est nécessaire de placer le diaphragme type (fourni) (1: Fig. 8b) sur l'ouverture d'arrivée du raccord rapide (uniquement nécessaire en Allemagne et en Autrique).
8 - Prenez l'ensemble "piquet + brûleur" et placez-le, en appuyant légèrement vers le bas (1: Fig. 9A), dans la partie supérieure du raccord rapide sur le socle, jusqu'à ce que vous entendiez le déclic de blocage.
NOTE: pour démonter le piquet, vous doivent fournir le piquet du brûleur jusqu'à ce que le bouton d'allumage (1: Fig. 10A-A1) s'aligne sur le bouton de découvert (2: Fig.10A-A1) du racord rapide du socle. Appuyez ensuite sur le bouton arrondi. En procédant ainsi, vous démonze le piquet. Soulevez à présent le piquet en vous servant des deux mains.
9 - Inclinez légerement l'appareil vers le côte où se trouvent les roues. Placez la coiffe parabolique (2: Fig. 11) sur le brûleur (3: Fig. 11) et fixez-la immédiatement au moyen du bouton arrondi fourni (1: Fig.11). Pour terminer, redresse de nouveau l'appareil.
IMPORTANT! Le volume de l'espace où l'on utilise le générateur de chaleur doit être au moins d'une capacité nominale de 20m^3 par kW et doit être suffisamment aéré. Si vous souhaitez utiliser l'apparil INFR à sa capacité maximale, vous doivent donc disposier d'un volume de 150m^3 pour un modèle Classic, et d'un volume de 300m^3 pour un modele Performant.
IMPORTANT! Ne placez JAMAIS l'extrémité du raccord rapide de l'ensemble "piquet +brûleur" sur le sol, sans avoir au préalable place l'embout de protection prévu à cet effet (5: Fig. 5). Vous évitez ainsi que les joints ne s'abîment ou que la conduite de gaz ne s'obstrue.
IMPORTANT! Il est strictement interdit d'apporter des MODIFICATIONS à l'appareil, sauf dans les cas prévus par le constructeur (par ex. transformation gaz).
2.2 MONTAGE PAR ETAPE type FIX (modèle FIXE pour montage au sol ou au plancher à bonbonnes de gaz ou utilisant le gaz de ville):
IMPORTANT! Vérifier, avant de monter l'appareil, si les parties de l'appareil sont appropriées au type et à la pression de gaz prévus pour l'utilisation et les normes en vigueur.
Si vous désirez utiliser l'appareil en combinaison avec du G.P.L. 50 mbar (Allemagne, Autriche et Luxembourg) vous doivent installer le diaphragme correspondant au modele (CLASSIC ou PERFORMANT). Le montage est représenté à la fig.8 et expliqué dans les instructions qui se trouvent dans le sachet compensant les diaphragmes, sur la plaque de l'appareil et aux tableaux 1a ou 1c.
Pour le montage, retirez les deux embouts de protection (1: Fig. 3A1 et 5: Fig. 5). Faites attention de ne pas les perdre (ils serviront de protection lorsque vous devrez remonter l'appareil).
1 - Placez l'ensemble "socle + structure" sur le sol et retirez la protection en cloche de l'arrivée de gaz (2: Fig. 3A1) et indiquez l'emplacement des trous de fixation sur le sol (1: Fig. 6C).
2 - Centroz l'ensemble " socle + structure " par rapport à la conduite d'arrivée du gaz (2: Fig. 6C).
3 - Fixez la structure au sol à l'aide des 6 vis de fixation fournies (1: Fig.6C).
4 - Vérifiez si le type de gaz et/ ou la pression de gaz correspondant au type et à la pression mentionnés sur l'étiquette. (voir tableau 1). En cas de besoin, montez le régulateur/ réducteur de pression (NON fourni, 2: Fig. 8A)
5 - Achetez un piece de raccordement et un tuyau de raccordement en caoutchouc dont le type et le matériel repondent aux prescriptions d'installation en vigueur dans le pays où l'appareil est installé. Vous pouvez raccorder directement le bout du raccord rapide muni d'un pas de vis (1/4" gaz tournant vers la droite) à l'aide d'un tuyau en métal droit ou flexible à unepiece de raccordement comme prévue au:
CAS A (B1: Fig.8): monter le tuyau en caoutchouc (2), équipé de la piece de raccordement correcte avec pas de vis (4) (NON FOURNIE).
CAS B (B2: Fig.8): visser directement la piece de raccordement achetée du tuyau (en cas où la piece de raccordement ne suffit pas) au bout du raccord rapide muni d'un pas de vis (1/4 gaz) et ensuite fixer le tuyau en caoutchoc (2) (longueur maximal = 1,5m ) à l'aide d'un collier approprié (3). ÀpRES avoir monté la piece de transition (1/4 gaz tournant vers la droite-la gauche 6/Fig.8), raccorder le bout du raccord rapide muni d'un pas de vis (1/4 gaz tournant vers la droite, 5:Fig.8) à un tuyau flexible comme prévu au:
IMPORTANT! La piece de raccordement et le tuyau en caoutchouc, que vous avez achetés séparément, seront conformes aux prescriptions d'installation en vigueur dans le pays où l'appareil est installé.
6 - Raccordez le tuyau d'alimentation de gaz à la partie inférieure du "raccord rapide" (déjà monté sur la structure 'A').
7 - Vérifiez, avant de réaliser le raccordement, en vous basant sur le Tableau 1, s'il est nécessaire de placer le diaphragme de gaz sur l'ouverture d'arrivée du raccord rapide (1: Fig. 8b et 6: Fig.5) (uniquement nécessaire pour L.P.G. en Autriche, en Allemagne et au Luxembourg).
8 - Placez la coiffe parabolique (2: Fig. 11) sur le brûleur (3: Fig. 11) et fixez-la immédiatement à
I'aide du bouton arrondi livre (1: Fig. 11).
9 - Prenez l'ensemble "piquet + brûleur" et placez-le, en appuyant légèrement vers le bas (Fig. 9A1), dans la partie supérieure du raccord rapide sur le socle, jusqu'à ce que vous entendiez le déclic de blocage.
NOTE: Pour démonter le piquet, vous doivent faire tourner le piquet du brûleur jusqu'à ce que le bouton d'allumage (1: Fig. 10A-A1) s'aligne sur le bouton de découplage (2: Fig. 10A-A1) du raccord rapide du socle. Appuyez ensuite sur le bouton arrondi. En procédant ainsi, vous démonTEXe le piquet. Soulevez à présent le piquet en vous servant des deux mains.
IMPORTANT! Le volume de l'espace où l'on utilise le générateur de chaleur doit être au moins d'une capacité nominale de 20m^3 par kW et doit être suffisamment aéré. Si vous souhaitez utiliser l'appareil INFRA à sa capacité maximale, vous doivent donc disposier d'un volume de 150m^3 pour un modulo Classic, et d'un volume de 300m^3 pour un modulo Performant.
IMPORTANT! Ne placez JAMAIS l'extrémité du raccord rapide de l'ensemble "piquet +brûleur" sur le sol, sans avoir au préalable place l'embout de protection prévu à cet effet (5: Fig. 5). Vous évitez ainsi que les joints ne s'abîment ou que la conduite de gaz ne s'obstrue.
IMPORTANT! Il est strictement interdit d'apporter des MODIFICATIONS à l'appareil, sauf dans les cas prévus par le constructeur (par ex. transformation gaz).
2.3 MONTAGE PAR ETAPES type "SPIDER" (type fixe pour montage au mur ou au plafond avec bonbonnes G.P.L. ou du gaz de ville)
IMPORTANT! Vérifier, avant de monter l'appareil, si les parties de l'appareil sont appropriées au type et à la pression de gaz prévus pour l'utilisation et les normes en vigueur. Si vous désirez utiliser l'appareil en combinaison avec du gaz de petrole liquéfié (G.P.L.), vous doivent installer le diaphragme correspondant au modele (CLASSIC ou PERFORMANT). Le montage est représenté à la Fig.8 et expliqué dans les instructions qui se trouvent dans le sachet compensant les diaphragmes, sur la plaque de l'appareil et aux tableaux 1a ou 1c.
Pour le montage, retirez l'embout de protection (4: Fig. 9-A2). Faites attention de ne pas le perdre (il servira de protection lorsque vous devrez démonter l'appareil à nouveau).
1 - Mettez la bride contre le mur ou le plafond et marquez les endroits des 4 troughs de fixation (1: Fig. 6D). Percez les troughs et insérez les chevilles.
2 - Fixez la bride à l'aide des 4 chevilles fournies (1: Fig.9-A2).
Attention: vérifie si le mur ou le plafond est approprié à la suspension de l'appareil avec les chevilles fournies. Si le mur ou le plafond n'est pas assez fort pour monter le Spider, il faut le renforcer.
3 - Installez la coiffe parabolique sur le groupe du brûleur (3:Fig. 9-A2) et fixez-la immédiatement à l'aide des 4 vis fournies. Le cas échéant, montez et fixez les rallonges de la console ou du support, après eventulement les avoir adaptées à la longueur requise. Pour le montage, utilisez les éléments de fixation fournis (2:Fig. 9-A2).
4 - Mettez la coiffe parabolique (2: Fig.11) sur le brûleur (3: Fig. 11) et fixez-la immédiatement à l'aide du bouton rond fourni (1: Fig.11).
5 - Si l'appareil peut fonctionner au G.P.L. à 50 mbar, (1: Fig.8-B3) montez le diaphragme fourni correspondant à la valeur indiquée au tableau 1C (voir Tab. 2, Fig.16).
6 - Connectez le raccord d'entrée au tuyau d'alimentation en gaz. L'extrémité supérieure muni d'un pas de vis (1/4" gaz tournant vers la droite, 5: Fig.8-B3) peut être raccordée directement sur un
tuyau rigide en métal.
7 - Vérifiez si le type de gaz et/ ou pression de gaz correspondant au type et à la pression mentionnés sur la plaque (zie Tab. 1). Si besoin en est, montez le régulateur de pression/ réducteur de pression (NON fourni, 2: Fig.8A).
8 - Achetez une piece de raccordement et un tuyau de raccordement dont le type et le matériel sont conformes aux normes en vigueur dans le pays d'installation.
IMPORTANT! Le volume de l'espace ou l'on utilise le générateur de chaleur doit être au moins d'une capacité nominale de 20m^3 par kW et doit être suffisamment aéré. Si vous souhaitez utiliser l'appareil INFRA à sa capacité maximale, vous doivent donc disposier d'un volume de 150m^3 pour un modulo Classic, et d'un volume de 300m^3 pour un modulo Performant.
IMPORTANT! NE JAMAIS découvert l'extrémité ouverte de la piece de raccordement du brûleur et NE JAMAIS la placer sur le sol. Protegez-la avec l'embout de protection prévu (5: Fig.5) avant de réaliser le raccordement. Ainsi vous évitez que des corps étrangers pénétrel l'appareil et endommagent les joints ou obturent le tuyau de gaz.
IMPORTANT! Il est strictement interdit d'apporter des MODIFICATIONS à l'objet, à l'exception des cas prévus par le constructeur.
2.4 - MONTAGE DE LA BATTERIE POUR L'ALLUMAGE ELECTRONIQUE DE LA VEILLEUSE
1 - Retirez le bouton de réglage/ bouton d'allumage (3: Fig. 14).
2 - Dévissez la bague qui maintain en hauteur la cloche perforée recouvrant et la structure interne du brûleur, et faites-la glisser vers le bas (3: Fig.5).
3 - Faites descendre prudemment la cloche perforée et le cylindre en acier.
4 - Cherchez le support de batterie (2: Fig. 14). Dévissez le couvercle et installez la batterie de 1.5V dans le support tout en tenant compte des pôles (Fig. 14).
5 - Remontez correctement le couvercle et les autres pieces que vous venez dePTRirer.
3 - MISE EN MARCHE
IMPORTANT! Enlevez la feuille protectrice recouvrant eventuellement les parties en plastique.
IMPORTANT! Avant d'allumer l'appareil, contrôle si le régulateur de pression et/ ou la soupape de surpression de l'amnéée et le type de gaz utilisé sont conformes aux données générées dans les tables 1a et 1b de ce manuel et aux données techniques sur la plaque d'identification de l'appareil, c.-à-d. s'ils sont conformes aux règles du pays dans lequel l'appareil est utilisé.
IMPORTANT! Tenez compte des dimensions du porte-bonbonne lorsque vous utilisez des bonbonnes de G.P.L. (modèle NOMAD) (Fiq. 13).
N'UTILISEZ JAMAIS l'appareil dans des endroits où il y a des matieres combustibles et/ ou explosives, des vapeurs de gaz, du carburant liquide ou des materiaux inflammables.
IMPORTANT! Réallumage repété : pour éviter d'eventuelles flammes éclair dues à une accumulation de gaz, vous doivent environ 1 minute avant d'essayer d'allumer à nouveau l'appareil.
IMPORTANT! Montez TOUJOURS la coiffe parabolique et place TOUJOURS la protection en cloche de la bonbonne (modeles NOMAD et FIX) avant de remettre l'appareil en marche. Il ne faut EN AUCUN CAS recouvrir partiellement ou complètement le brûleur aux endroits où il émet de la
chaleur. Ne recouvre JAMAIS l'appareil lorsque vous venez de l'éteindre. Attendez jusqu'à ce qu'il soit complètement froid. Il est conseillé de protéger l'appareil contre les secousses, l'humidité très forté et la pluie. Placez toujours l'appareil sur une surface plane pour qu'il ne se renverse pas (pente < 10% ) et sur une surface ininflammable (planches en bois, linoléum, plastique, etc.).
IMPORTANT! Si l'appareil fonctionne à G.P.L., il ne peut JAMAIS être utilisé en sous-sol.
LORSQUE VOUS ALLUMEZ POUR LA PREMIÈRE FOIS L'APPAREIL, CE QUE VOUS DEVEZ FAIRE EN PLEIN AIR OU DANS UN ENDROIT BIEN AERE, IL Y A UNE EMANATION DE FUMEE PENDANT UN COURT LAPS DE TEMPS.
IMPORTANT! Contrôlez si les tuyaux, les joints et le raccord rapide de l'appareil (MODELES NOMAD et FIX) NE FUIENT PAS. Utilisez pour cela une savonnée ou un produit similaire. Vérifiez aussi les raccords à la bonbonne ou à l'installation de gaz sur des FUIITES.
3.1 ALLUMAGE
1- Vérifiez si le bouton de réglage est sorti (0: point complet, Fig.15) et ouvre le robinet d'arrivée du gaz.
2-Enoncez le bouton d'allumage et faites-le tourner dans le sens inverse des aiguilles d'une montre (Fig. 15). En procédant ainsi, des étincelles sont produites automatiquement et le gaz nécessaire à l'allumage de la veilleuse est libéré. Lorsque la flamme brûle, gardez le bouton enforcé pendant 1 à 2 minutes environ (Fig. 15) pour que le thermocouple puisse chauffer et que la vanne reste ouverte. Il ne vous reste plus qu'à régler la puissance (de MIN à MAX, Fig. 15) en fonction des besoin.
NOTE: Lorsque vous allumez l'appareil pour la première fois, la veilleuse a tendance à s'éteindre en raison de l'air qui se trouve dans les tuyaux. Il faut donc attendre un peu avant que la veilleuse ne soit stable!
- Si la veilleuse vient à s'éteindre par accident, le système de sécurité incorpore interrupt immédiatement l'alimentation du gaz.
- Lorsque la flamme s'eteint par faute de gaz, le passage prevu pour le gaz se ferme (par ex. lorsque la bonbonne est vide).
- Dans les deux cas, vous doivent attendre quelques instants avant de remettre l'appareil en marche et avant de repeter les manipulations des points 1 et 2.
- N'essayez pas d'allumer l'appareil plusieurs fois de suite: si l'appareil ne fonctionne pas directement, vérifie si TOUTES les opérations ont ete faites correctement.
IMPORTANT! ATTENDEZ TOUJOURS QUELQUES MINUTES AVANT D'ESSAYER DE RALLUMER L'APPAREIL. VOUS EVITEZ AINSI QUE DU GAZ NON BRULE S'ACCUMULE AUTOUR DU BRULEUR. CECI PEUT NOTAMMENT PROVOQUER DES FLAMMES ECLAIR SOUDAINES!
IMPORTANT! Lorsque l'appareil fonctionne et après l'avoir eteint, vous ne pouze PAS TOUCHER le bruleur ou la coiffe parabolique. Leur tempereure est si elevée qu'elle peut entrainer des brûlures. L'appareil peut également etre regle pendant qu'il fonctionne (MIN et MAX). Pour utiliser l'appareil à G.P.L. en plein air et a des températures inférieures à 2^, il est conseillé d'utiliser du propane.
4 - EXTINCTION
1 - Tournez le bouton dans le sens des aiguilles d'une montre jusqu'à la position "0".
2 - Glissez la main dans l'ouverture latérale de la protection en cloche de la bonbonne de gaz, et refermez le robinet d'arrivée du gaz.
IMPORTANT! LORSQUE VOUS PREVOYEZ QUE L'APPAREIL NE SERA PAS UTILISE PENDANT UNE LONGUE PERIODE, ENLEVEZ LA BATTERIE DESTINEE A L'ALLUMAGE ELECTRONIQUE DU SUPPORT POUR EVITER DES DEGATS CAUSES PAR DES FUITES DU LIQUIDE CORROSIF DE LA BATTERIE.
5-ENTRETIEN
IMPORTANT! Contrôlez si les tuyaux, les joints et le raccord rapide de l'appareil (MODELES NOMAD et FIX) NE FUIENT PAS. Utilisez pour cela une savonnée ou un produit similaire. Vérifiez aussi les raccords à la bonbonne ou à l'installation de gaz sur des FUITES.
Avant de procéder à unquelconque nettoyage, vous devez contrôle que le robinet d'arrivée du gaz et/ ou du brûleur est bien fermé.
L'entretien a trait:
-
au nettoyage de la partie externe de l'appareil (utilisez pour cela un chiffon doux et un produit de nettoyage neutre. Ne versez jamais le produit de nettoyage directement sur les surfaces à nettoyer);
-
à la vérification et au remplacement du tuyau en caoutchouc (L max = 1,5m), dés que l'on constate qu'il est un tant soit peu abimé, ou encore au moment et de la manière prévus par la législation et les normes en vigueur dans le pays où l'appareil est installé;
-
au contrôle de l'etat de toutes les pieces du raccord rapide et au nettoyage de ces pieces. N'utilise que des pieces originales pour remplacer des pieces usées.
-
au remplacement de la pile pour l'illumage électronique. TOUTES les autres opérations d'entretien ou modifications DOIVENT seront effectuées par une personne qualifiée.
IMPORTANT! Avec un peu de savonnée ou tout autre moyen similaire, vérifiez si les raccords avec la bonbonne de gaz ou la conduite de gaz ne présente PAS de fuite.
5.1 Remplacement du giclaur (seule une personne qualifiée est habilité à le faire)
1 - Retirez le bouton de réglage/ bouton d'allumage (1: Fig. 12).
2 - Dévissez la bague qui maintain en hauteur la cloche perforée recouvrant la structure interne du brûleur, et faites-la glisser vers le bas (2: Fig.12).
3 - Faites descendre prudemment la cloche perforée et le cylindre en acier.
4 - Cherchez l'embout (3: Fig. 12). Dévissez-le et sortez-le de son boîtier sous le tube venturi. Remplacez-le. VEILLEZ A CE QUE LES ELEMENTS FILETES NE S'ENDOMMAGENT PAS lorsque vous fixez l'embout jusqu'àu bout du pas de vis.
5 - Remontez correctement le couvercle et les autres pieces que vous venez de retarder.
6 - PROBLEMES
IMPORTANT! Avant de procéder à une réparation, veillez toujours à ce que le robinet d'alimentation du gaz soit FERME.
L'absence de flamme en cours de fonctionnement peut etre due a:
1 - un débit trop faible de l'alimentation du gaz (mauvaise formation du gaz du LPG ou saleté dans l'appareil), un régulateur de pression bloqué ou défectueux;
2 - une brusque rafale de vent (plus de 3 m/sec.);
3 - l'absence de gaz (bonbonne vide ou interruption de l'alimentation) ou un régulateur de pression défectueux;
4 - un thermocouple interrompu;
5 - une vanne électromagnétique défectueuse;
6 - une saleté dans la conduite de gaz;
7 - des fuites de gaz;
8 - une pile plate;
9 - des electrodes d'isoation defectueux et/ ou des cables defectueux.
7 - RANGEMENT
Lorsque vous prévoyez que l'appareil ne sera pas utilisé pendant une longue période (changement de saisson ou pour une autre raison), rangez-le dans un endroit sec où il ne peut pas s'abîmer (modèles NOMAD et FIX).
Fixez TOUJOURS les embouts de protection sur les deux parties du raccord rapide et recouvre TOUJOURS le brûleur et le socle pour éviter que quelques chose ne viennent l'obstruer (toiles d'araignée, poussière) ou qu'il ne s'abîme (coups, intempéries, etc.).
Modèle SPIDER: TOUJOURS recouvrir le brûleur (après que l'appareil est complètement refroidi) pour éviter que quelques chose ne viennent s'y coincer (toile d'araignée, poussière) ou qu'il ne s'abîme (coups, etc.).
IMPORTANT! Ne stockez jamais une ou plusieurs bonbonnes de gaz à proximé de l'appareil. Les bonbonnes de gaz doivent être conservées conformément aux dispositions et normes en vigueur.
8 - GARANTIE
Viete Barbecook® est garanti deux ans à partir de la date d'achat du barbecue, contre tout vice de fabrication et pour autant qu'il soit utilisé selon les specifications de ce mode d'emploi. Le reçu ou le ticket de caisse du commercant tient lieu de garantie.
L'usure, la rouille, la déformation et la décoloration (en particulier de l'acier inoxydable) évientuelle des pieces exposées au feu sont normales et enaucun cas considérées comme vice de fabrication ; c'est le résultat logique de leur utilisation.
Ainsi, la grille de fond peut, à l'usage, se déformer fortement et il est normal de la replacer après un certain laps de temps, fonction du nombre d'utilisations.
