475510 - Cadre photo numérique METRONIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Cadre photo numérique 10 pouces, résolution 1024 x 768 pixels, capacité de stockage de 8 Go, compatible avec les formats JPEG et BMP.
Utilisation	Affichage de photos numériques, possibilité de lecture de vidéos et de musique, fonction diaporama, télécommande incluse.
Maintenance et réparation	Nettoyage régulier de l'écran avec un chiffon doux, mise à jour du firmware via USB, assistance technique disponible en ligne.
Sécurité	Utiliser uniquement avec l'adaptateur fourni, éviter l'exposition à l'humidité et à la chaleur excessive, débrancher lors d'un orage.
Informations générales	Poids : 1,2 kg, dimensions : 25 x 20 x 5 cm, garantie de 2 ans, emballage recyclable.

FOIRE AUX QUESTIONS - 475510 METRONIC

Comment allumer le cadre photo numérique METRONIC 475510 ?

Pour allumer le cadre, branchez-le à une prise électrique et appuyez sur le bouton d'alimentation situé à l'arrière du cadre.

Comment transférer des photos vers le cadre photo numérique ?

Vous pouvez transférer des photos en utilisant une clé USB ou une carte SD. Insérez simplement le support dans le port correspondant, puis utilisez le menu pour sélectionner et afficher vos photos.

Le cadre photo ne s'allume pas, que faire ?

Vérifiez que le cadre est correctement branché à une prise électrique et que la prise fonctionne. Si le problème persiste, essayez de réinitialiser le cadre en débranchant l'alimentation pendant quelques minutes.

Comment régler la luminosité de l'écran ?

Accédez au menu des paramètres à l'aide de la télécommande ou des boutons sur le cadre. Sélectionnez 'Luminosité' et ajustez le niveau selon vos préférences.

Puis-je lire des vidéos sur le cadre photo numérique ?

Non, le METRONIC 475510 ne prend en charge que les fichiers image. Les vidéos ne peuvent pas être lues sur ce modèle.

Comment changer la durée d'affichage des photos ?

Dans le menu des paramètres, recherchez l'option 'Durée d'affichage' et sélectionnez le temps souhaité entre chaque photo.

Le cadre photo affiche un message d'erreur, que faire ?

Vérifiez que le format des fichiers image est compatible. Si le problème persiste, essayez de formater votre clé USB ou carte SD et de réessayer.

Comment mettre à jour le logiciel du cadre photo ?

Visitez le site Web de METRONIC pour télécharger la dernière mise à jour logicielle. Suivez les instructions fournies pour mettre à jour le cadre via USB.

Le cadre photo ne reconnaît pas ma clé USB, que faire ?

Assurez-vous que la clé USB est formatée en FAT32. Si nécessaire, reformatez-la et réessayez. Vérifiez également que la clé USB fonctionne correctement sur un autre appareil.

Est-ce que le cadre photo peut être monté au mur ?

Oui, le METRONIC 475510 est conçu pour être posé sur une surface plate, mais il peut également être monté au mur à l'aide d'un support mural compatible.

MODE D'EMPLOI 475510 METRONIC

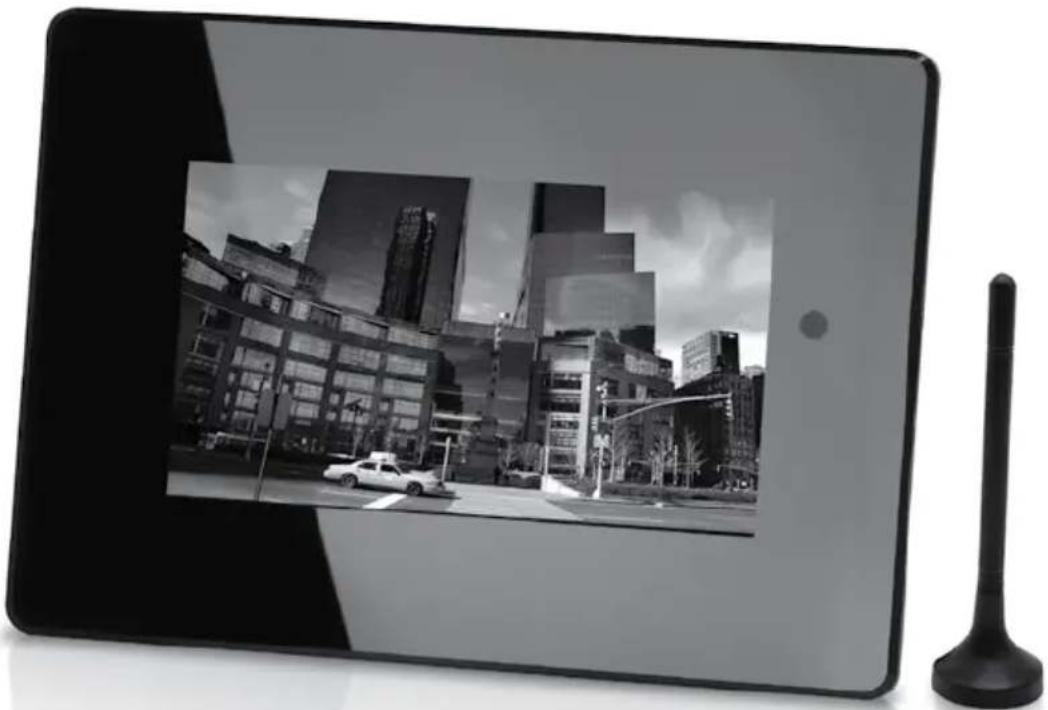

Cadre photo numérique

Référence / Item code : 475510

Cadre photo numérique

FR

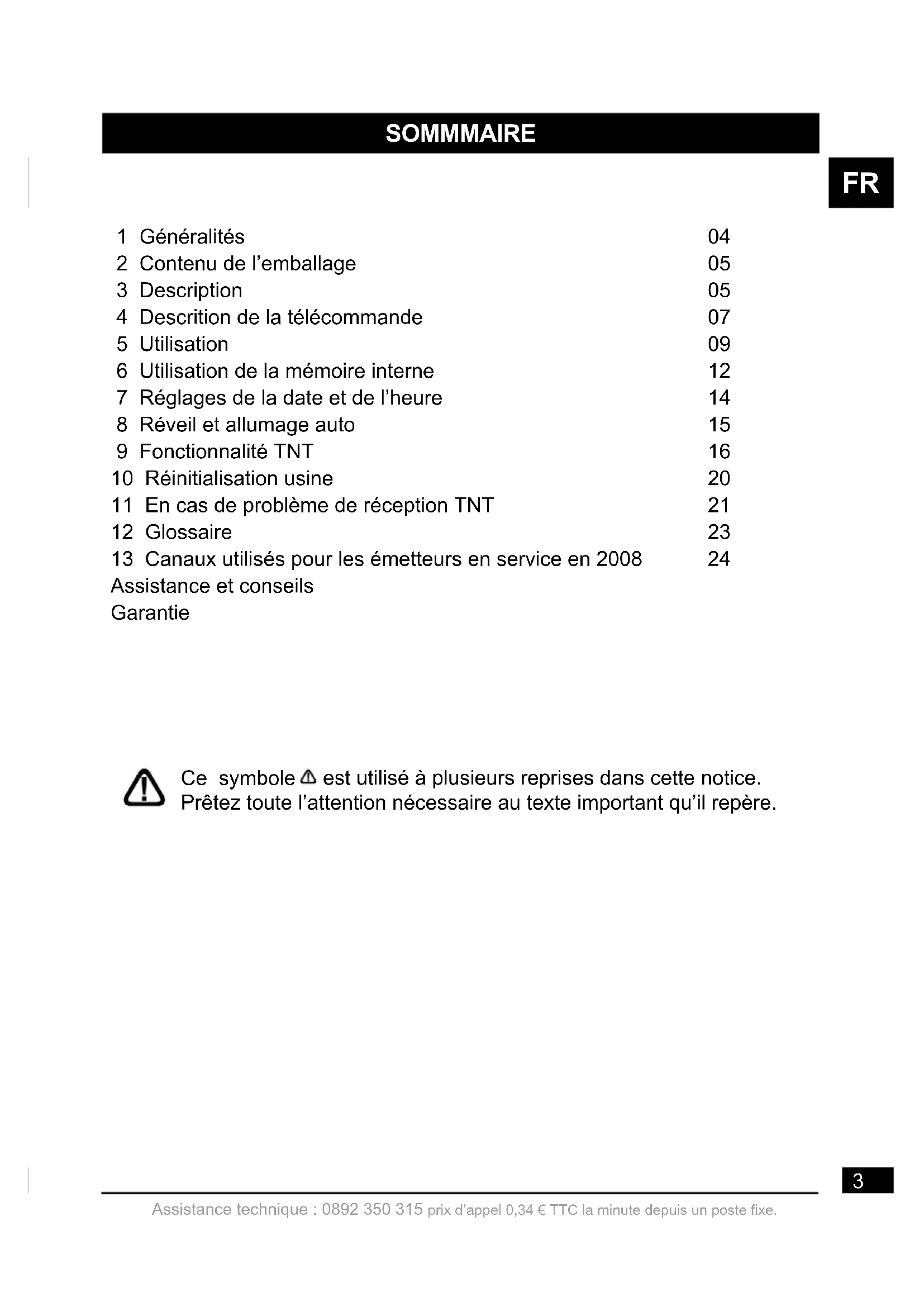

SOMMMAIRE

FR

1 Généralités 04
2 Contenu de l'emballage 05
3 Description 05
4 Description de la télécommande 07
5Utilisation 09
6 Utilisation de la mémoire interne 12
7Réglages de la date et de l'heure 14
8 Réveil et allumage auto 15
9 Fonctionnalité TNT 16
10 Réinitialisation usine 20
11 En cas de problème de réception TNT 21
12 Glossaire 23
13 Canaux utilisés pour les émetteurs en service en 2008 24

Assistance et consels

Garantie

Ce symbole est utilisé à plusieurs reprises dans cette notice. Prétez toute l'attention nécessaire au texte important qu'il repère.

1 - Généralités

FR

Nous vous remercions d'avoir besoin ce cadre photo numérique et nous sommes persuadés qu'il vous donnera entière satisfaction. Son installation et son'utilisation sont d'une extrème simplicité.

Comme tout apparéil doté d'un écran LCD, votre cadre photo numérique est fragile. Prenez-en le plus grand soin, la garantie ne couvre pas les dégats mécaniques dus à un choc ou une chute.

Pour nettoyer votre cadre photo numérique ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légarement humide sera parfait pour enlever la poussière.

La télécommande est livrée avec une pile CR2025 pré-installée. Avant utilise, tirez sur la languette en plastique pour activer la pile.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons notre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximé, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun object rempli de liquide tel que des vases ne doit être placé sur l'appareil. Dansque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures menagères. Rapportez-les à votre point de vente où vous trouvrez des containers pour piles usagées.

Le bon fonctionnement de l'appareil sous-entend une utilisation conforme à cette notice.

Aucune fonction présente dans l'appareil, mais non déscrie dans cette notices ne présente de garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairement eté occultées dans ce document.

Ce cadre photo numérique est compatible avec les formats de cartes MMC (Multi Media Card), SD (Secure Digital), MS.

2 - Contenu de l'emballage

1 cadre photo numérique
·1alimentation 12V = ,5A
1 telecommande
1 cordon AV jack/RCA
1 antenna de réception UHF

3- Descriptif

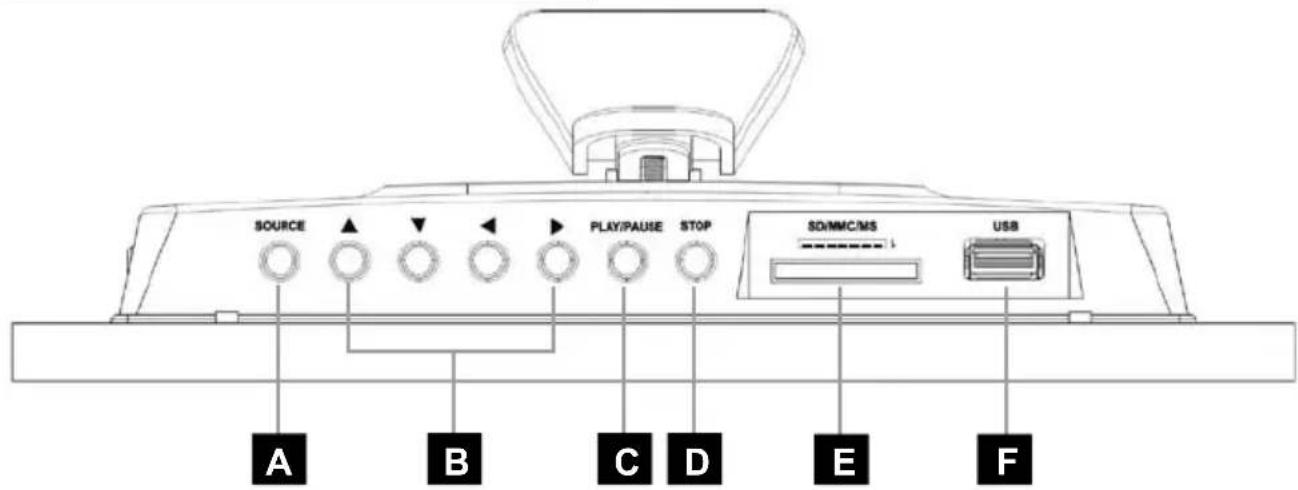

A SOURCE. Permit d'acceder directement à l'écran de selection des modes.
B Permettent de naviguer dans les menus et de modifier les différents paramétres. En mode TNT, les touches permettent de passer à la chaine suivante ou précédente.
c PLAY/PAUSE. Permet de lancer la lecture d'un film, d'une video ou d'une musique ou de mettre en pause une lecture en cours. Si un fichier est en pause, appuyez une deuxieme fois pour continuer la lecture du fichier.
STOP. Appuyez une fois pour stopper une lecture en cours. Vous pourrez à tout moment reprene de la lecture depuis le point d'arrêt en appuyant sur la touche PLAY/PAUSE. Pressez deux fois la touche pour stopper définitivement la lecture.
E Lecteur de carte SD/MMC/MS
F Entre USB

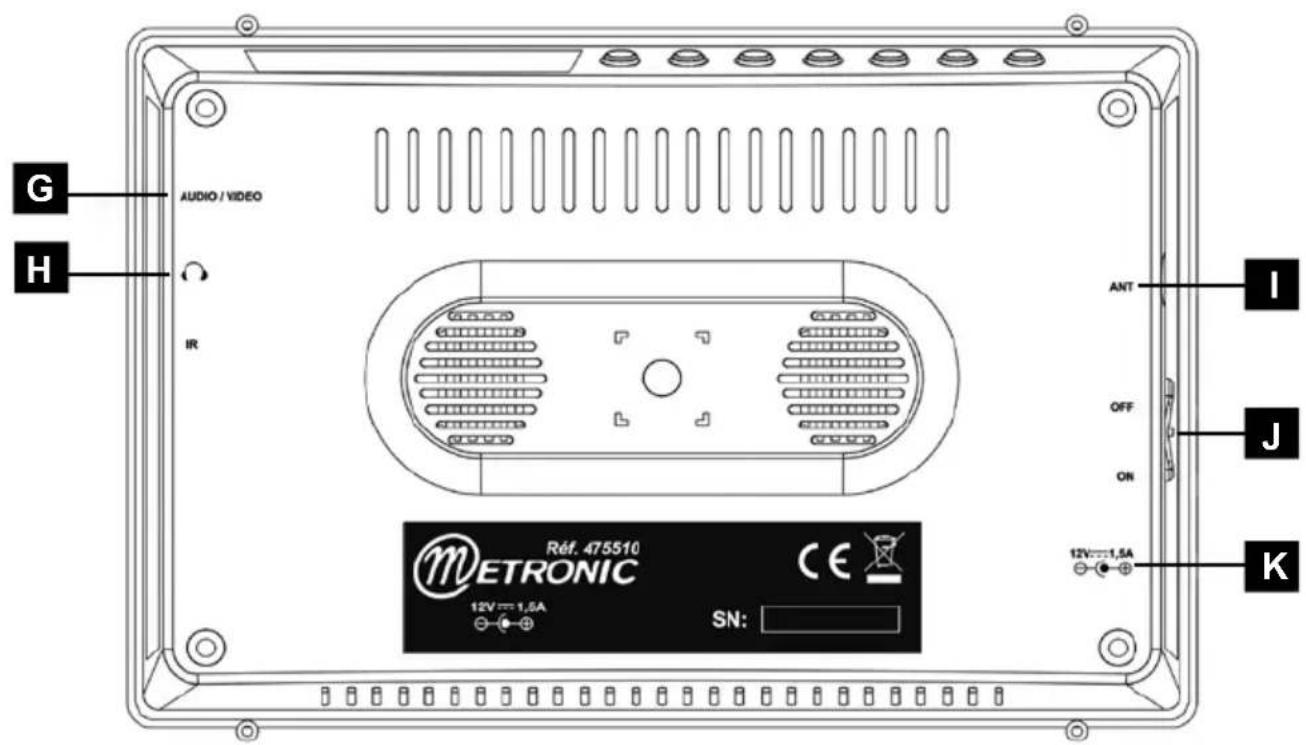

Sortie audio/vidéo. Permet de connecter un écran de plus grande taille. Utilisez le cable spécifique fourni avec le cadre photo numérique. Note: Le standard d'affichage doit être régle sur PAL.
Sortie casque stereo
I Entrée antenneterrestre
J Bouton Marche/Arrêt
K Connecteur d'alimentation 12V=1,5A

Pour régler la sortie audio/vidéo en PAL, allez dans MENU/Réglages/Configuration/Affichage/Standard, puis sélectionnez PAL avec la flèche puis validez avec la touche OK. Une encoche se place à côté du paramètre.

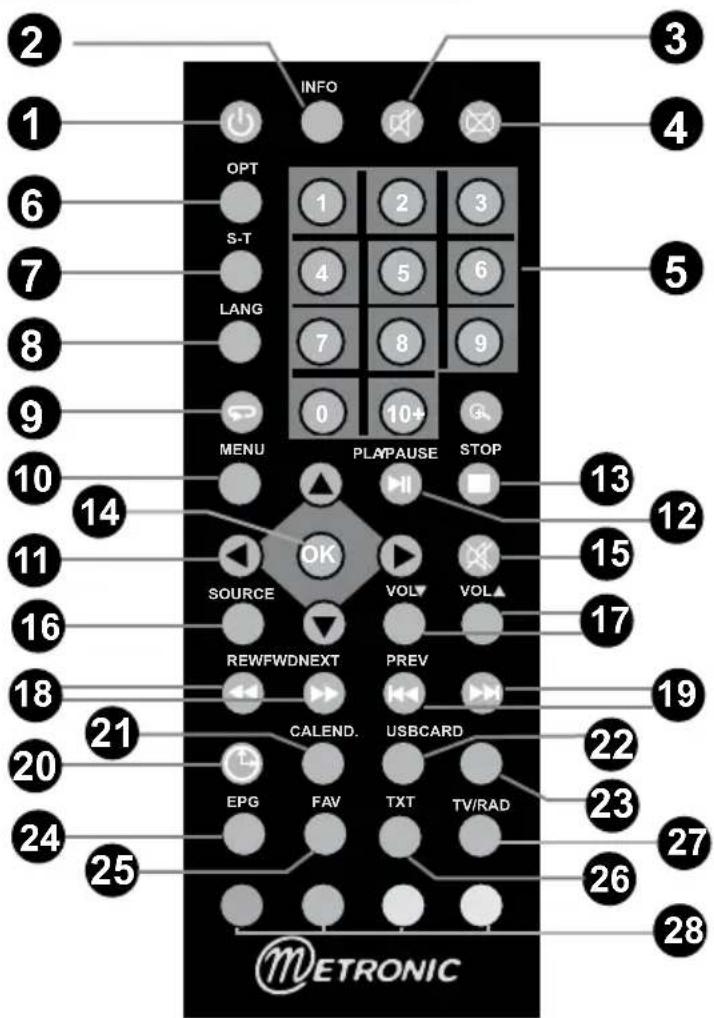

4 - Description de la télécommande

FR

1 Touche Permet de mettre en voille l'appareil ou de l'allumer.
2 Touche INFO. En mode TNT, permet d'afficher des informations techniques sur la chaine en court.
3 Touche An appui permet de couper le son sur les haut-parleurs uniquement. Un deuxieme appui revient en mode normal.
4 Touche. Un appui-dessive l'affichage sur I'ecran du produit. Un deuxieme appui revient en mode normal.
5 Touches numériques. Permettent d'entrée le numéro de la chaine souhaitation en mode TNT.
6 Touche OPT. En mode TNT, permet d'acceder au menu principal. En mode photo ou video, permet d'acceder au repertoire des fichiers.
7 Touche S-T. En mode TNT, pour activer ou désactiver les sous-titres (DVB).
8 Touche LANG. En mode TNT, pour désir parmi les voies audio disponibles (autre langue).
9 Touche. En mode audio/vidéo/photo, permet de régler le mode de répétition.

FR

10 Touche MENU. Permet d'acceder au menu principal, quel que soit le mode.
11 Touches Permettent de naviguer dans les menus et de modifier les différents paramètres. En mode TNT, les touches permettent de passer à la chaine suivante ou précédente.
12 Touche PLAY/PAUSE. En mode audio/videnteo/photo, permet de lancer la lecture d'un film, d'une video ou d'une musique ou demettre en pause une lecture en cours. Si un fichier est en pause, appuyez une deuxieme fois pour continuer la lecture du fichier.
13 Touche STOP. En mode audio/vidéo/photo, appuyez une fois pour stopper une lecture en cours. Vous pourrez à tout moment reprendre la lecture depuis le point d'arrêt en appuyant sur la touche PLAY. Pressez deux fois la touche pour stopper définitivement la lecture.
14 Touche OK. Permet de valider une sélection dans les menus. En mode TNT, permet d'afficher la liste de chaînes.
15 Touche Un appui permet de couper le son sur les haut-parleurs et les sorties stéreo. Un deuxième appui revient en mode normal.
16 Touche SOURCE. Permet d'acceder directement à l'écran de selection des modes.
17 Touches VOL et VOL. Permettent de régler le volume.
18 Touches Retour Rapide («) et Avance Rapide (»).
19 Touches Précédent («) et Suivant (»).
20 Touche Permet d'afficher l'horloge en mode audio/vidéo/photo.
21 Touche CALEND. Permit d'afficher la date en mode audio/vidéo/photo.
22 Touche USB. En mode audio/video/photo, permet d'acceder directement au contenu de la clef USB connectee au cadre photo numérique.
23 Touche CARD. En mode audio/vidente/photo, permet d'acceder directement au contenu de la carte SD/MMC/MS connectee au cadre photo numérique.
24 Touche EPG. (guide électronique des programmes). En mode TNT, fait apparaitre le programme en cours et les programmes suivants, lorsque ces informations sont transmises par la chaine.
25 Touche FAV. En mode TNT, permet d'acceder à la liste des favorsis.
26 Touche TXT. En mode TNT, permet d'acceder au télétexte (si diffusé).
27 Touche TV/RAD. En mode TNT, pour basculer du mode TV au mode Radio et inversement.
28 Touches de couleurs. Inutilisées sur ce modele.

5 - Utilisation

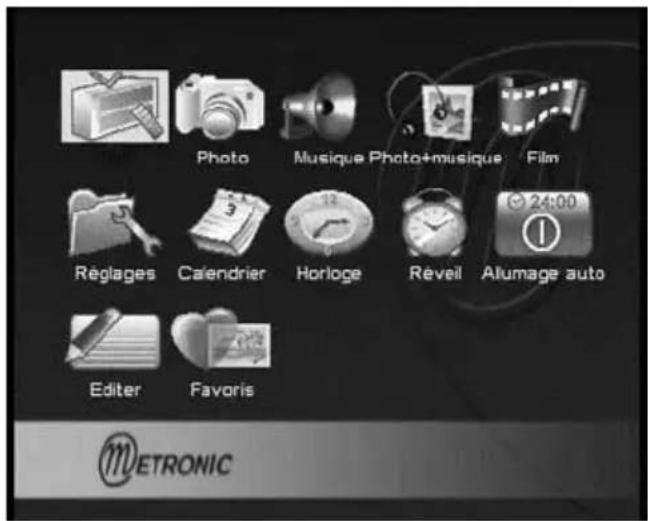

Dés que vous metrez le cadre photo numérique sous tension, l'écran affiche le menu de selection des modes.

Connectez alors une carte mémoire ou une clef USB contenant des images, des musiques ou des films et sélectionnez une fonction adaptée. Notre cadre photo numérique est alors prét à l'emploi.

FR

A - Photo

Pour afficher des photos sur votre cadre photo numérique, Sélectionnez l'icone Photo dans le menu de selection des modes et appuyez sur la touche OK.

Si aucune photo n'est presente dans la carte ou la clef USB, ou qu'aucun support mémoire n'est connecté au cadre photo numérique, le menu de sélection des modes s'affichera de nouveau après un court temps de chargement.

Si des photos sont presents dans la carte ou la clef USB, le cadre photo numérique lancera automatiquement un diaporama des photos presentes sur le support de mémoire.

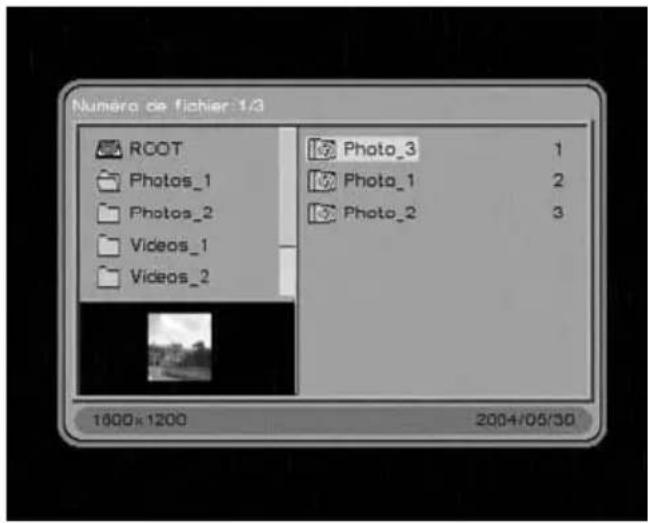

Pour acceder au navigateur de fichiers, appuyez sur la touche OPT. Pour passer d'une photo à l'autre, utilisez les touches et . La photos affiche en miniature dans l'encart en bas à gauche. La date de la photo ainsi que sa résolution apparaissent dans la barre d'information en bas de l'écran.

Pour afficher les images du dossier en plein écran, appuyez sur la touche OK. Le cadre photo numérique affichera alors successivement les photos prsentes dans le dossier.

Pour stopper le défilament des photos, appuyez sur la touche OPT (retour au

dossier des photos) ou la touche SOURCE (retour au menu de selection des modes).

Pour selectionner un autre dossier de photos dans le navigateur, appuyez sur la touche puis utilisez les flèches et pour passer d'un dossier à l'autre.

Le cadre photo numérique est uniquement compatible avec le format d'image JPEG.

Note 1: Dans le menu USB/Carte/Réglages photo, vous pouvez régler le temps d'affichage des photos (Intervalle) ainsi qu'un effet de transition entre chaque photo (Effet transition). Par défaut, les photos s'affichent 10 secondes chacune avec un effet de transition aléatoire entre chaque photos.

Note 2: Dans le menu USB/Carte/Réglages photo/Affichage. Par défaut, les photos s'affichent à taille réelle (proportions conversées) Vous pouvez désir de les afficher en plein écran (Plein écran). Elles seront alors déformées.

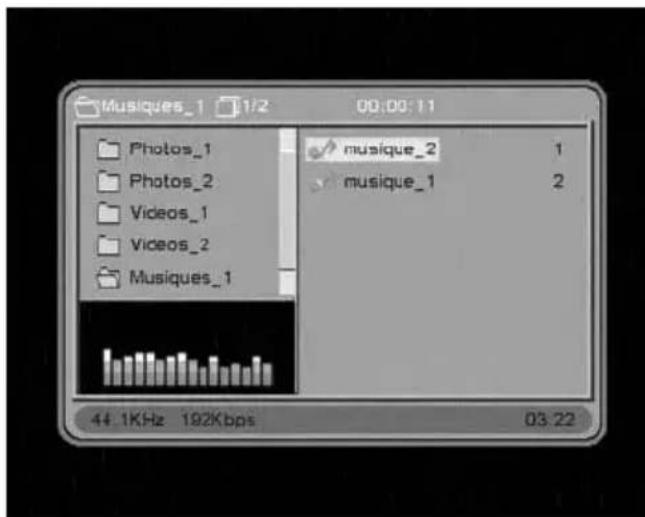

B - Musique

Pour jouer de la musique sur votre cadre photo numérique, sélectionnez l'icone Musique dans le menu de selection des modes et appuyez sur la touche OK.

Sieldom fichier audio n'est present dans la carte ou la clef USB, ou qu'aucun support mémoire n'est connecté au cadre photo numérique, le menu de selection des modes s'affichera de nouveau après un court temps de chargement.

Si des fichiers audio sont présents dans la carte ou la clef USB, le cadre photonumericique affichera son navigateur de fichiers et selectionnera le premier dossier contenant des fichiers audio. Vous pouvez alors selectionner une

musique à l'aide des flèches et

Pour jouer le fichier audio sélectionné, appuyez sur la touche OK.

Pendant qu'un fichier de musique est joué, vous pouvez en selectionner un autre et lancer sa lecture par OK.

Pour selectionner un autre dossier de musique dans le navigateur, appuyez sur la touche « puis utilisez les

flèches et pour passer d'un dossier à l'autre.

C - Photo + musique

Votre cadre photo numérique peut afficher vos photos tout en les accompagnant de musique en arrêté plan.

FR

Pour lancer ce mode d'affichage, selectionnez l'icone Photo+Musique dans le menu principal et appuyez sur la touche OK.

Pour stopper l'affichage des photos, appuyez sur la touche SOURCE. Le menu de selection des modes s'affichera.

D - Film

Pour regarder des films sur votre cadre photo numérique, Sélectionnez l'icone Film dans le menu de sélection des modes et appuyez sur la touche OK.

Si aucun fischi er video n'est present dans la carte ou la clef USB, ou qu'aucun support memoire n'est connecté au cadre photo numérique, le menu de selection des modes s'affichera de nouveau après un court temps de chargement.

Si des fichiers video sont présents dans la carte ou la clef USB, le cadre photo numérique lancera automatiquement la lecture du premier fichier. Pour passer d'une video à l'autre, utilisez les touches « et »

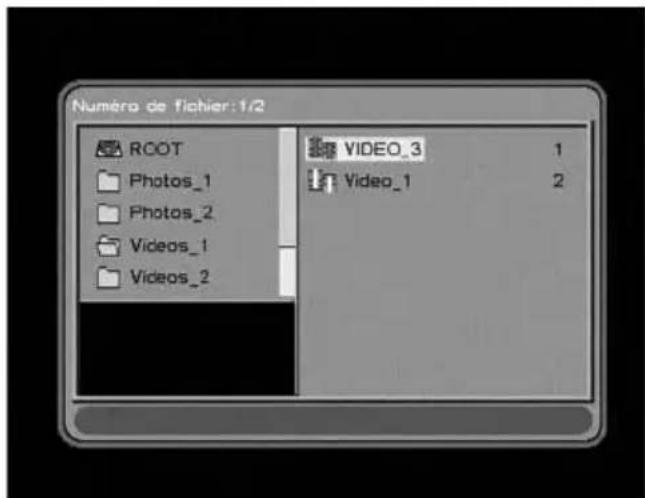

Pour acceder au navigateur de fichiers, appuyer sur la touche OPT. Pour selectionner un autre dossier de film dans le navigateur, appuyez sur la touche puis utilisez les flèches et pour passer d'un dossier à l'autre.

Pour jouer la video, appuyez sur la touche OK.

Pour stopper la lecture d'une video, appuyez sur la touche SOURCE (retour au menu de selection des modes).

Le cadre photo numérique est compatible avec la plupart des fichiers AVI et MPEG. Il se peut que certains fichiers ne puissant pas etre lus, parce quils utilisent des codecs non reconnus par I'appareil.

6 - Utilisation de la mémoire interne

FR

Gracé à sa mémoire interne, vous pouvez faire défiler des photos de manière autonome, c'est-à-dire sans brancher de carte mémoire ou de clé USB.

Pour faire défilier les photos de manière autonome, Sélectionnez simplement l'option Favoris dans le menu principal. En sortie d'usine, 3 photos sont déjà installées, vous pouvez les supprimer et rajouter les vôtres (jusqu'à 15 photos) en suivant les instructions suivantes.

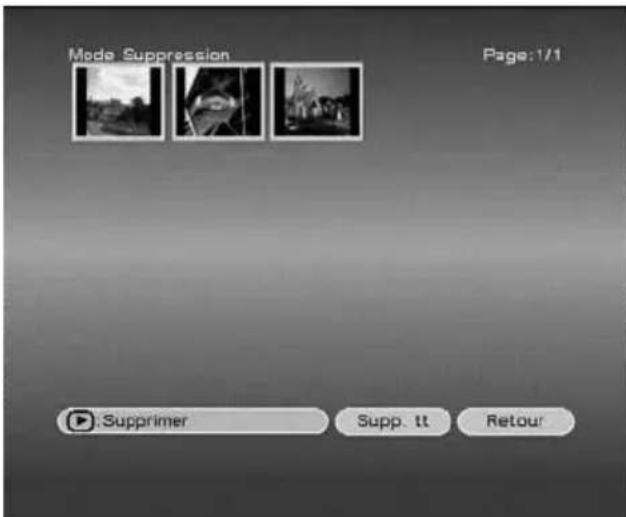

A - Supprimer

Pour supprimer les photos en mémoire, allez dans le menu Editor / Suppr.

Selectionnez le Mode Suppression en selectionnant Suppr. avec la flèche ✔ puis validez par OK

Sélectionnez la photo en positionnant le cadre jaune avec les flèches « et » puis appuyez sur OK pour la supprimer.

Pour supprimer rapidement toutes les photos, appuyez sur la touche « puis selectionnéz Suppr tt. avec les flèches « et « puis validez par OK.

Pour partager à tout moment de ce menu, appuyez sur la touche SOURCE.

La suppression est définitive. Il n'est pas possible de recupérer les photos effacées.

B - Transférer des photos dans la mémoire interne

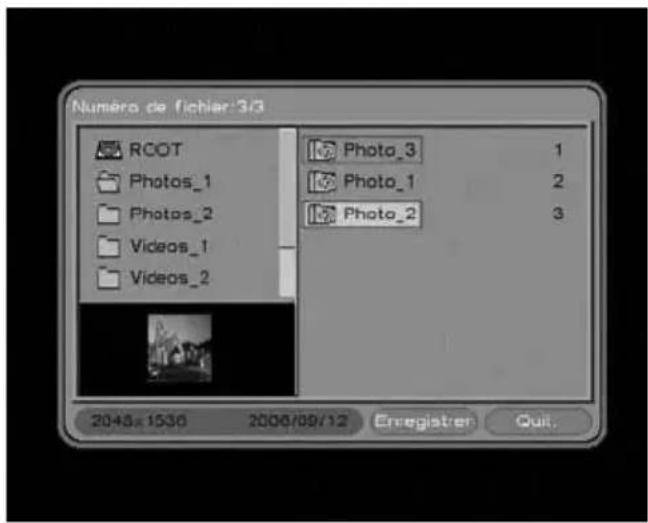

Pour ajouter des photos dans le dossier Favoris, allez dans le menu Editor / Copier. Le navigateur de fichiers s'affiche.

Selectionnez une photo favorite avec les flèches et . Puis appuyez sur OK.

Quand vous vous déplacez sur une photo, un aperçu est visible en bas à

gauche après quelques secondes.

Quand une photo est selectionnée, le nom du fichier est encadré en rouge.
Vous pouvez selectionner jusqu'à 15 photos en une seule fois, même si elles sont éparpillées dans plusieurs sous-dossiers.

Pour ajouter la photo au dossier Favoris, appuyez sur la flèche pour aller dans la barre des menus en bas de l'écran. Puis appuyez sur la flèche pour sélectionner Enregistrer. Copiez ensuite la photo en appuyant sur la touche OK.

Une fois vos photos favorites sauvegardées, quitterz le menu en sclectionnant Quit. dans la barre de menu en bas de l'écran.

FR

7 - Réglages de la date et de l'heure

FR

A - Calendrier

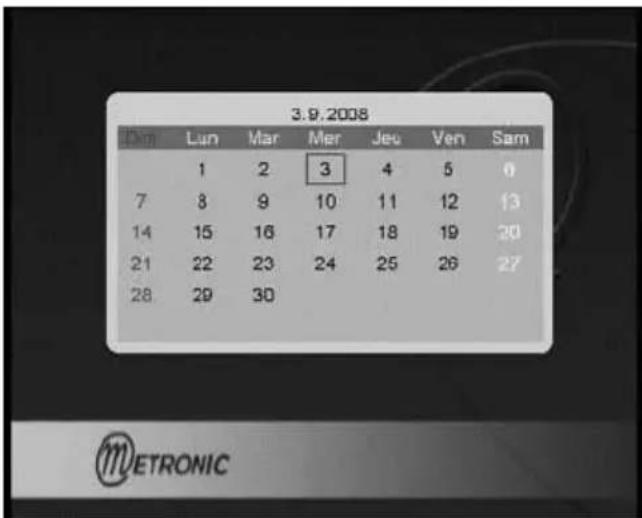

Dans le menu Calendrier / Affichage, vous pouvez visualiser le calendrier mois par mois.

Utilisez les flèches et pour changer le mois.
Utilisez les flèches « et » pour changer l'année.

Dans le menu Calendrier / Réglage date, utilisez les touches « et » pour sélectionner le jour, le mois ou l'année. Puis réglez le paramètre en appuyant sur les flèches « et »

Quand la date est à jour, selectionner OK avec la flèche et appuyer sur la touche OK

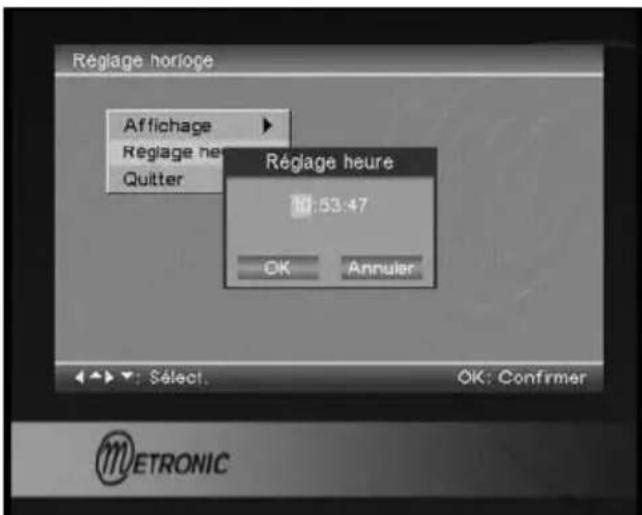

B - Horloge

Pour afficher l'horloge, appuyez sur la touche de la télécommande.

Pour régler l'horloge, Sélectionnez l'icone Horloge puis Sélectionnez Réglage heures avec la touche et appuyez sur OK.

Utilisez les touches et pour selectionner l'heure, les minutes ou les secondes. Puis reglez le paramètre en appuyant sur les touches et.

Quand l'horloge est à jour,
seLECTIONner OK avec la flèche
et appuyer sur la touche OK

8 - Réveil et allumage auto

A- Réveil

Viete cadre photo numérique est équipé d'une fonction réveil. Pour régler l'heure du réveil, Sélectionnez l'icone Réveil dans le menu principal. Sélectionnez ensuite Réglage heures avec la touche et appuyez sur OK.

Utilisez les touches et pour selectionner l'heure et les minutes. Puis reglez le paramètre en appuyant sur les touches et .

Quand l'heure du réveil est réglée, Sélectionnez OK avec la flèche et appuyez sur OK.

Pour activer le réveil, Sélectionnez Activer avec la touche et désisissez Oui en validant avec la touche OK pour positionner l'encoche à gauche de Oui.

FR

B-Allumage auto

Si la sonnerie du réveil ne vous convient pas, vous pouvez programmer un réveil en musique grâce à l'option Allumage auto.

Pour régler l'heure du réveil, Sélectionnez l'icone Allumage auto dans le menu principal. Sélectionnez ensuite Réglage heures avec la touche et appuyez sur OK. Utilisez les touches et pour sélectionner l'heure et les minutes. Puis réglez le paramètre en appuyant sur les touches et .

Quand l'heure du réveil est régée, Sélectionnez OK avec la flèche et appuyez sur OK.

Pour activer l'allumage automatique, Sélectionnez Allumage activé avec la touche et choisissez Oui en validant avec la touche OK pour positionner l'encoche à gauche de Oui.

Pour activer une extinction automatique, Sélectionnez Extinction activé avec la touche etCHOISSEZ Oui en validant avec la touche OK pour positionner l'encoche à gauche de Oui.

Ce paramètre nécessite la présence de fichier audio mp3 sur l'un des support amovibles (clefs USB ou carte SD/MMC/MS).

9 - Fonctionnalités TNT

FR

Votre lecteur cadre photo est équipé d'un tuner numérique permettant de recevoir les chaînes de la TNT émises en France.

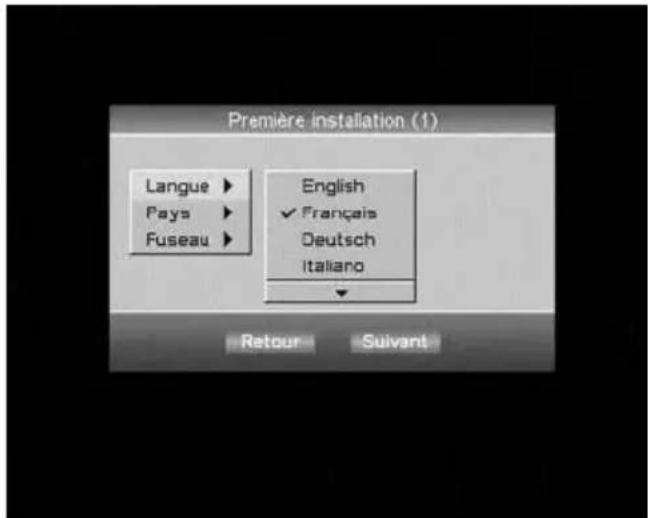

A - Installation TNT simplifiée

Le cadre photo étant débranché du secteur, connectez directement l'antenne à l'entrée ANT (voir § 3 page 5) de l'adaptateur. Branchez le bloc d'alimentation sur le connecteur situé sur la gauche du cadre photo puis branchez la prise sur le secteur.

Le cadre photo s'allume sur le menu de selection des modes. Appuyez sur OK pour selectionner le mode TNT.

L'écran du cadre photo affiche un menu de selection de langue.

Choisissez la langue avec les touches , puis appuyez sur OK.

Appuyer sur la touche jusqu'à Suivant puis validez par OK.
Validez où par OK

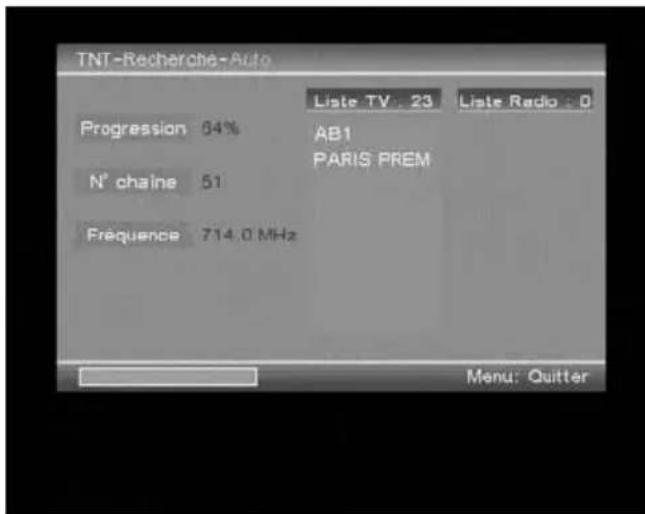

La recherche automatique de chaine démarre.

A l'issue de cette recherche, le cadre photo affiche la première chaîne. L'installation de base est terminée.

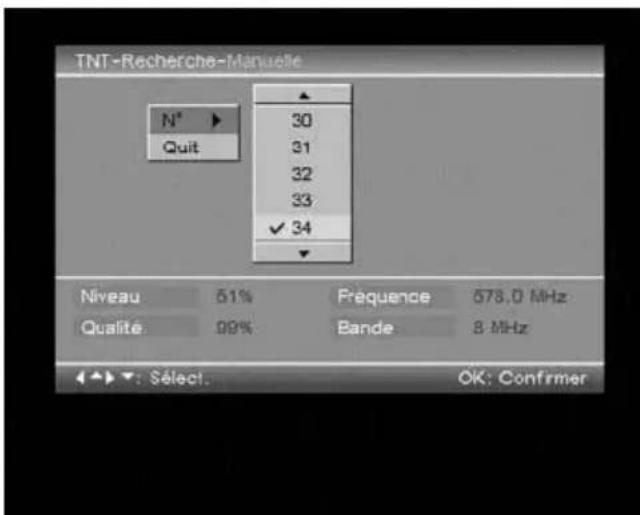

Si la recherche n'a pas trové toutes les chaînes (ou aucune), c'est probablement qu'il faudra améliorer votre installation (voir paragraphe suivant). Si

aucune chaîne n'est trouvée après l'amélioration, c'est probablement que votre zone n'est pas encore couverte par la TNT (renseignez-vous sur le site www.metronic.com, onglet équipement - Bouquet n°2).

FR

Vous pouvez utiliser une antennae active, telle que notre antennae de balcon ou de voiture ref. 415994 grâce à l'alimentation 5V automatique.

B - Calage / orientation de l'antenne

Aucune châne n'a été trouvée sur votre antenné actuelle, c'est probablement qu'elle pointe vers un émetteur qui n'émet qu'en analogique. Si votre zone est couverte par le numérique, c'est que les émissions viennent d'un autre émetteur. Il va falloir modifier l'orientation de votre antenné. Nous distinguierons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous âtes censé capter le numérique.

Cas n°1:

Vous connaissiez au moins un numero de canal (compris entre 21 et 69) qui émet dans votre région. Consultez à cet effet la liste des canaux en fin de notice.

• Allez dans MENU / TNT / Recherche / Recherche manuelle.

• Appuyez sur la touche pour positionner le curseur jaune dans la liste des canaux puis appuyez sur la touche jusqu'à ce qu'apparaisse le numéro de ce canal UHF qui émet en numérique

Patientez quelques secondes et observerz les graphes de Qualite de reception et de Niveau.

Tournez l'antenne pour maximiser le signal. Lorsque vous approached de la direction de l'émetteur, le Niveau doit augmenter, puis la Qualité. Une qualité de 80% est le minimum pour une image stable. Si la Qualité ne grimpe jamais, c'est que le nombre de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre antenne.

• Une fois le niveau maximal atteint, fixez votre antenné.

FR

• Appuyez sur ↓ pour quitter la liste puis sélectionnez Quit et appuyez sur OK.
• Allez dans MENU / TNT / Recherche / Recherche automatique.

Cas n°2:

Vous receivez les chainines nationales en analogique et vous n'vez aucune idee de ce que vous pouvez receivevoir en numérique.

Si vous étés certains que vous pouvez capter d'autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggerons la méthode suivante :

Procurez-vous une antennene amplifiée fonctionnant en 5V avec un gain suffisant (au moins 15dB) et connectez-la à l'entrée ANT de l'appareil. Orientez votre nouvelle antennene dans la même direction que l'ancienne et faites une recherche automatique de chaînes (MENU / TNT / Recherche / Recherche automatique).

Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancienne antenne, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque pas. Vous devriez finir par recevoir quelques chaînes.

• Placez-vous sur une des chaînes reçues.
• Appuyez sur la touche INFO. La jauge bleue indique le niveau de Qualité de réception.
• Tournez l'antenne pour optimiser la Qualité qui doit être d'au moins 80% pour une réception correcte.
  Fixez l'antenne.
• Appuyez sur INFO pour revenir à la chaîne.
• Allez dans MENU / TNT / Recherche / Recherche automatique.

D - Personneliser le mode TNT

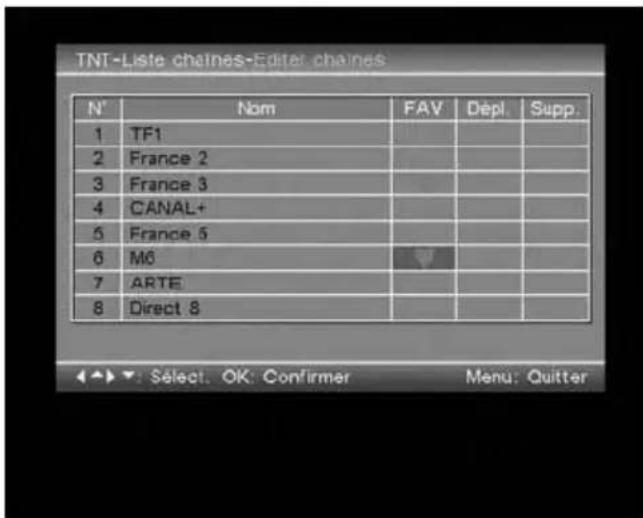

Edition des chaînes favorites :

• Allez dans MENU / TNT / Liste chaines / TV.
• Sélectionnez une chaîne avec les flèches ▲ ▼.
• Appuyez sur OK pour ajouter une châne dans la liste favoris. Un cœur apparait dans la case FAV de la châne.
• Sélectionnez de la même manière les autres chaînes favorites.
• Pressez MENU pour quitter et sauvégarder votre sélection.

Visualiser les chaînes favorites :

• Appuyez sur la touche FAV, pour activer le mode Favoris.
  Avec les flèches , passez d'une chaine favorite à l'autre.

Bloquer des chaînes :

• Allez dans MENU / TNT / Contrôle parental.
• Sélectionnez Chaine verrouillée puis OUI avec la flèche >.
• Appuyez sur OK pour activer le verrouillage. Une encoche apparait à côte du mot OUI.
• Appuyez ensuite sur la flèche pour sélectionner Contrôle parental. Appuyez sur OK.
• Entre les 4 chiffres de votre code PIN puis confirmez en appuyant sur OK. La liste des chaînes apparait.
• Sélectionnez la chaine à broquer avec les flèches ▲ ▼.
  Appuyez sur OK, un cadenas s'affiche.

Yououpouzebloquerdela même maniere d'autres chaines.

• Appuyez sur MENU pour sauvégarder le réglage et quitter.

Doronavant, il faudra entre le code secret pour visualiser les chaînes bloquées.

E - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion

n'est pas utilisé en France.

Dés que vous appuyez sur la touche TV/RAD, vous entrez dans le mode radio. Dés lors, les touches font défilier les radios. Pour revenir en mode TV, appuyez de nouveau sur la touche TV/RAD.

F - EPG (Guide Electronique des Programmes)

Appuyez sur la touche EPG pour acceder au guide électronique des programmes.

La première page présente, en bas à droite, des événements en cours et suivant de la chaine sélectionnée.

Certaines chaînes diffusent des informations concernant les programmes suivants (jusqu'à 4 jours à l'avance). C'est le cas, à l'heure où nous rédigèons cette notice, de NT1. Dans ce cas, à partir de la fenêtre EPG principal, vous pouvez accéder aux programmes suivants en appuyant sur la flèche .

Sélectionnez l'émission qui vous intérèse avec les flèches puis appuyez sur la flèche pour acceder aux informations détaillées du programme sélectionné.

10 - Réinitialisation usine

La réinitialisation usine peut être utile si vous modifiez les paramètres de votre cadre photo numérique et que certaines fonctions ne marchent plus. En réinitialisant le cadre photo numérique, vous revenez dans une configuration identique à celle du produit neuf.

Les photos que vous aurez sauvégardées dans le dossier Favori ne seront pas supprimées. Si vous souhaitez les supprimer, vous devrez

les supprimer manuellement dans le menu Editor, comme expliqué plus haut.

Pour réinitialiser :

• Allez dans le menu Configuration / Préference.
• Sélectionnez la ligne Réinitialiser.
• Sélectionnez Valider avec la flèche .
• Appuyez sur la touche OK.
• Entre les 4 chiffres de votre code PIN puis confirmez en appuyant sur OK. Les paramètres usine sont restaurés.

11- En cas de problème de réception TNT

FR

Pour vous aider à diagnostiquer votre problème, il peut-être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concernne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme Cause possible Solution(s) à essayer
Vous receivez parfaitement les chaînes analogiques, mais aucune chaîne numérique.	Viete antenne pointe vers un émetteur analogique, alors que les chaînes numériques sontémises sur un autre émetteur.	Modifiez l'orientation de votre Antenne(voir paragraphe 9B page 17).
Vous receivez parfaitement les chaînes analogiques, mais aucune chaîne numérique.Vous habitez en appartement.	Viete système d'antenne collective n'est pas adapté au numérique terrestre.	Consultezairevpropriété ou vrotesyndic de co-propriété.
Vous receivez parfaitement les chaînes analogiques, mais aucune chaîne numérique.	Viete zone n'est pas encore couverte par le numérique terrestre.	Aucune solution dans l'immédiat. Attendez que votre zone soit couverte.
Vous receivez certaines chaînes numériquescorrectement, mais d'autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous receivez, la qualité de réception n'est pas très élevé. En analogique,votre image n'est pas parfaite.	Vous étés situé loin de l'émetteur.	1 - Essayez un amplificateur d'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vous une antenne plusperformante.

FR

Symptôme Cause possible Solution(s) à essayer

Vous receivez toutes leschains numériques, maisla réception est perturbée àcertains moments (quand unappareil électrique s'allume,par exemple).	Vous étés perturbépar des parasites.	1 - Remplacez lecordon TV qui va dela prise TV à votreterminal par un cordonà blindage renforcé.2 - Remplacezles accessoires(répartiteurs,dérivateurs) par desproduits blindés.3 - Remplacez le cableentre l'antenne et laprise.
Vous receivez certainsmultiplexes (certains canaux) mais d'autres sont perturbésou pas reçus du tout.	Vous étés victimed'échos.	1 - modifier légèrementl'orientation del'antenne.2 - remplacez l'antennapar une nouvelle ayantdes grilles anti-échosplus performantes.
Vous receivez certainsmultiplexes (certains canaux) mais les canaux supérieuresà 60 sont perturbés ou pasreçus du tout.	Votre antennecoupe le haut dela bande UHF.	Procurez-vous uneantenna performante sur toute la bande UHF.
Vous receivez les canauxcompris entre 21 et 35, maispas ceux compris entre 36 et69 (ou l'inverse).	Votre antennene capte qu'unepartie de la bande UHF.	Procurez-vous uneantenne prévue pourfonctionner sur toute labande UHF.
Votre réception est correctéla plupart du temps, maiselle est perturbée quand ilpleut, ou à certains momentsapparemment aléatoires.	Vosés enlimite de zone.	Procurez-vousune antenne plusperformante.

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits办实事 qui s'ajoutent au son.

Réception avec antenné d'intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenné d'intérieur. Il est toutefois possible de recevoir correctement avec une antenné d'intérieur si vous étés situés à proximé d'un émetteur. Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (teléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

12 - Glossaire

Adaptateur Appareil permettant de receivevoir les chaînes en clair de la TNT.

Analogique Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20^e siècle. Avec l'arrivée du numérique, l'analogique terrestre est vous à disparaître en 2011.

Canal Numéro donné à une bande de fréquence. En UHF, les canaux sont numérétés de 21 à 69.

Code PIN Numéro d'Identification Personnel = mot de passer.

Emetteur Pylône truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau.
ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.

EPG Guide électronique des programmes.

FTA En clair, gratuite. Vient de l'anglais free-to-air. Notre terminal peut receivevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.

Multiplex En terrerestre, ensemble de chaînes émises sur la même fréquence, le même canal. Note : Pour les émetteurs en service en 2008, la liste des canaux est indiquée en fin de cette notice.

Numérique Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins enconnber le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l'analogue. Les chaînes numériques existent depuis plusieurs années sur le cable et le satellite. Elle replaceront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogue et en numérique.

Polarisation Orientation de l'onde emise par I'emetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontally.

Terminal Equipement final d'une communication. Cet adaptateur est un terminal numérique.

Terrestre Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite».

TNT Television Numérique Terrestre.

13 - Canaux utilisés pour les émetteurs en service en 2008

FR

Dpt	Ville	site	R1	R2	R3	R4	R5	R6
01	Gex	Gex Nord Est	55	45	39	61	--	58
02	Hirson	Landouzy	62	59	60	63	57	35
	St Quentin	Sud	36	58	60	29	63	35
03	Montluçon	Aglomération	39	54	37	53	34	65
05	Gap	Mt Colombis	57	25	51	22	54	28
		agglomération	57	25	51	22	54	28
06	Cannes	Vallauris	23	26	34	53	48	42
	Nice	Mont Alban	38	31	34	49	48	42
	Menton	Cap Martin	47	31	44	41	67	63
	Grasse	agglomération	23	26	34	53	48	42
07	Aubenas	Nord	38	35	40	43	54	46
	Privas	Sud	44	49	50	41	30	33
08	Charleville-Mezière	Sury	32	47	24	22	27	35
09	Saint Girons	Sud	30	48	50	22	26	36
10	Troyes	Les Riceys	25	22	41	36	26	28
11	Carcassonne	Montagne Noire	65	31	59	57	62	60
12	Rodez	Est (V)	46	25	28	52	53	38
		Sud-Ouest	46	25	28	52	53	38
13	Marseille	Massif de l'Etoile	62	59	28	25	22	30
		Pomegues	62	59	28	25	22	30
	Roquevaire	agglomération	45	59	28	25	22	30
14	Caen	Caen Nord	31	30	32	33	50	58
		Mont Pinçon	26	34	49	23	29	58
15	Aurillac	Agglomération	42	34	37	39	50	45
16	Angoulème	agglomération	29	59	62	54	27	24
	Ruelle	agglomération	29	59	62	54	27	24
17	La Rochelle	Mireuil	53	59	62	54	50	56
	Saintes	agglomération	37	59	62	54	27	24
18	Bourges	Collines du Sancerrois	35	24	63	27	60	32
19	Brive	Lissac	28	41	38	51	44	47
	Ussel	Meymac	49	41	52	55	44	47
20	Ajaccio	Baie d'Ajaccio	29	26	42	38	59	53
	Bastia	Serra di Pigno	23	40	34	45	37	29
	Porto Vecchio	Nord-Ouest	33	27	30	38	28	39
21	Dijon	Nuit St Georges	25	50	63	66	32	28
		agglomération (V)	53	50	63	66	32	28
22	Guingamp	agglomération	30	46	43	40	37	32
	Saint Brieuc	agglomération	60	22	25	23	37	26
23	Guérat	St-Léger-le-G.	34	31	37	55	66	32
24	Bergerac	Audrix	33	42	45	39	22	30
	Perigueux	agglomération	63	42	45	39	--	30
		Sud	63	42	45	39	--	30
25	Besançon	Brégille	35	48	58	51	60	63
	Montbéliard	Fort-de-la-Chaux (V)	29	55	43	58	--	32
26	Valence	Agglomération	52	49	50	55	30	33
	Romans-sur-Isère	agglomération	52	49	50	55	30	33
27	Evreux	Agglomération	52	38	43	46	37	40
	Vernon	agglomération	41	38	43	46	51	44
28	Chartres	Montlondon	41	38	49	31	37	56
		agglomération	41	38	23	31	37	40
	Dreux	agglomération	41	38	42	31	37	36
29	Brest	Monts d'Arrière	30	22	25	23	28	26
		agglomération	30	22	25	23	28	26
	Quimper	agglomération	30	53	56	48	58	50
30	Ales	Agglomération	40	59	57	41	54	46
		Mont Bouquet	31	59	63	41	54	37
	Nimes	Sud-Est	63	59	51	41	54	46
31	Toulouse	Toulouse E st	56	49	52	51	55	53
		Pic du Midi	54	48	50	22	26	36
32	Auch	agglomération	63	48	50	22	26	36
33	Arcachon	Agglomération	23	37	46	31	34	30
	Bordeaux	Caudéran	23	26	22	32	36	30
		Bordeaux Est	23	59	62	44	41	30
34	Montpellier	St-Baudille	49	55	51	52	54	37
35	Rennes	Béchérél	35	46	43	40	37	32
36	Argenton-sur-Creuse	Malicornay	39	45	63	36	60	42
37	Tours	Chissay	34	38	63	48	37	51
38	Grenoble	Tour sans Venin	37	21	24	31	27	34
	Voiron	Montaud	32	21	24	31	27	34
41	Blois	agglomération	34	38	63	48	37	51
42	Roanne	Agglomération	21	60	63	37	24	27
	St Eittenne	Croix du Guizay	50	23	39	54	29	26
43	Le Puy-en-Velay	Agglomération	45	42	51	48	54	26
44	Nantes	Nantes Sud Est	28	44	62	25	27	24
45	Orléans	La Plaine Poteau	46	38	63	48	40	51
47	Agen	Agglomération	49	42	45	51	52	55
	Cahors	Nord	23	49	52	64	55	60
		Sud	23	49	52	64	55	60
	Villeneuve sur Lot	Nord	33	42	45	39	--	30
48	Mende	Agglomération	27	21	24	48	32	38
49	Angers	Rochefort-sur-Loire	51	40	56	43	48	46
50	Cherbourg	Digosville	63	34	49	53	57	32
	Mortain	agglomération	54	65	56	48	53	62
	Saint Lo	agglomération	39	42	49	53	57	32
51	Reims	Hautvilliers	32	31	37	34	45	42
52	Chaumont	Chalindrey le Cognelot	34	42	61	40	45	64
	St Dizier	agglomération	23	47	41	44	26	28
53	Laval	Mont Rochard	59	38	56	61	37	62
54	Nancy	Malzéville	27	47	61	58	24	65
	Longwy	Bois des Chà	33	56	50	22	25	69
55	Bar le Duc	Willercourt	49	47	41	44	45	52
		agglomération	33	47	57	44	60	63
	Verdun	Septsarges	33	25	50	22	--	69
56	Lorient	Ploemeur	31	35	64	33	61	32
	Vannes	Landes les Lanvaux	57	46	64	49	61	59
57	Forbach	Kreutzberg	33	56	61	54	--	36
	Metz	Luttange	33	56	61	58	--	36
	Saurrebourg	Donon	41	47	61	54	--	51
59	Lille	Lambersart	36	29	32	30	33	35
		Bouvigny	23	48	26	30	31	35
	Dunkerque	Mont des Cats	44	48	32	30	31	35
	Maubeuge	Rousies	44	47	26	41	31	35
	Valenciennes	Marly	52	59	26	36	31	35
61	Alençon	Monts d'Amain	39	65	49	31	37	58
62	Boulogne s/ mer	Mont Lambert	44	28	51	41	65	35
63	Clermont-Ferrand	Puy de Dôme	50	31	37	53	34	32
64	Bayonne	La Rhune	65	42	51	49	62	57
66	Perpignan	Pic de Neulos	23	21	24	26	27	39
67	Strasbourg	Nordheim	48	47	61	22	69	51
68	Montmélian	Le Fort	62	21	25	63	59	22
	Mulhouse	Belvédère	53	55	54	37	66	65
69	Lyon	Fourviere	56	36	21	54	27	24
		Mont Pilat	45	36	39	54	42	47
70	Vesoul	agglomération	51	43	54	40	38	46
71	Autun	Bois du Roi	47	39	63	66	52	68
	Le Creusot	Mont Saint Vincent	58	39	24	61	36	64
	Macon	Bois de Cenves	53	50	39	37	32	47
72	Le Mans	Mayet	26	23	22	31	37	36
73	Chambery	Mont du Chat	62	48	51	54	59	47
	St Jean de Maurienne	Est	27	33	25	63	57	30
74	Annecy	Agglomération	45	22	25	42	67	28
	Cluses	Cluses Nord Est	35	23	39	26	--	29
75	Paris	Sud / Villebon	35	56	60	63	51	57
		Nord / Sannois	35	5	4
		Est / Chennevierres	35	54	60	63	51	57
		Tour Eiffel	35	21	27	24	29	32
76	Dieppe	Agglomération	57	42	45	39	60	63
	Le Havre	Harfleur	48	42	57	63	54	58
	Neufchâtel-en-Bray	Croixdalle	55	52	27	24	37	58
	Rouen	R Rouen Sud	29	21	27	24	37	32
77	Meaux	Agglomération	55	63	64	60	45	42
78	Mantes	Maudétour	48	38	43	46	51	40
79	Niort	Canton de Melle	37	59	62	54	27	24
	Parthenay	Amailloux	57	59	62	54	48	36

FR

80	Abbeville	Maison Plaine	29	25	33	39	37	58
	Amiens	Saint Just	36	50	43	46	53	40
		agglomération	29	55	33	39	37	35
81	Albi	Agglomération	53	56	49	37	55	34
83	Hyères	Cap Benat	23	26	32	45	63	29
	Saint-Raphaël	Pic de l'Ours	23	26	34	53	48	42
	Toulouse	Cap Sicié	55	47	50	49	53	52
	Draguignan	Sud-Ouest	22	24	34	54	48	27
84	Avignon	Mont Ventoux	43	59	51	41	54	46
85	La Roche-sur-Yon	agglomération	46	44	62	25	27	24
	La Tranche s/ mer	agglomération (V)	21	59	62	54	27	24
	Les sables d'Olonne	agglomération	64	44	62	25	27	24
		Nord	64	44	62	25	27	24
86	Poitiers	Agglomération	50	59	62	53	56	61
	Chatellerault	agglomération	32	59	62	54	27	24
87	Limoges	Agglomération	65	59	62	37	34	46
88	Epinal	Bois de la Vierge	56	62	59	37	49	64
	Vittel	Le Haut de Dimont	56	58	61	37	45	64
89	Auxerre	Molesmes	64	61	33	30	58	32
	Sens	Gisy les Nobles	59	61	62	48	58	54
90	Belfort	Agglomération (V)	29	55	43	37	--	26

Chaines gratuites :

1	France 2 France 3 France 5 Arte La Châîne parlementaire Châînes locales
2	Direct 8 France 4 i >TELE Virgin 17 BFM TV Gulli
3	Canal + (plages en clair)
4	M6 W9 NT1
5	TF1 HD France 2 HD M6 HD
6	TF1 NRJ 12 TMC

Exemple:TF1est sur le multiplexe R6.
El estdonc emise surle canal 46 a
Avignon.

ASSISTANCE ET CONSEILS

FR

Malgré le sein que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontres des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique: 0892 350 315*

*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe.

du lundi au vendredi de 9h à 12h / 14h à 19h

et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Aout)

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

IMPORTANT : dans la partie objet de votre message, veillez à faire apparaitre le mot METRONIC.

Munissez-vous des informations suivantes AVANT TOUT APPEL :

Produit : Cadre photo numérique (475510)

Ce logo signifie qu'il ne faut pas jeter les apparèils hors d'usage avec les ordures menagères. Les substances dangereuses qu'ils sont susceptibles de contenir

peuvent nuire à la santé et à l'environnement. Faites reprendre ces apparèils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

METRONIC

CERTIFICAT DE GARANTIE

Le Cadre photo numérique est garanti un an pieces et main d'oeuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retard à notre charge.

Pour être valable, le bon de garantie doit être dûment compl ét et returné arrivagné de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : Cadre photo numérique (475510)
Date d'achat :

N° de série :

A renvoyer à SAV Metronic, BP 56, La Tombe, 37320 ESVRES SUR INDRE, FRANCE

N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retard.

QUESTIONNAIRE QUALITÉ

Nom
Adresse
Code postal
Ville
Date d'achat
Lieu d'achat
Nom du magasin

Captez-vous correctement les chaînes numériques ? où non

Avez-vous d'intervenir sur votre antennepour capter les chaines numériques? oui non

Si oui, avez-vous eu recours à un installerateur ? oui non

Avez vous eu recours à l'assistance téléphonique METRONIC? oui non

Si oui, globalement, etes vous satisfait de ce service.oui non

Globalement etes-vous satisfait de votre achat ? oui non

La notice vous parait-elle bien réalisée pour installer votre récepteur TNT?
oui non

Quelles modifications souhaiteriez-vous voir apportées?

Autres remarques ou suggestions :

www.metronic.com

FRANCE assistance technique: 0892 350 315 prix d'appel 0,34€ TTC / min depuis un
poste fixe / BENELUX [phone] /ITALIA [phone]
ESPANA [phone] / PORTUGAL [phone]
POLSKA [phone] / MAGYARORSZAG 0036 20 964 1110
PYCKNU 007 926 207 36 39 / CESKY 0042 0608 706 502

ETRONIC

Node Park Touraine

BP 1 TAUXIGNY

37310 REIGNAC SUR INDRE

CEDEX FRANCE

www.metronic.com

Produit fabriqué en Asie.
