Caractéristique	Détails
Type d'appareil	Enregistreur audio portable
Microphones intégrés	2 microphones X/Y réglables
Formats d'enregistrement	WAV, MP3
Résolution audio	24 bits / 96 kHz
Entrées audio	2 entrées combo XLR/TRS
Sorties audio	Sortie casque, sortie ligne
Alimentation	4 piles AA ou adaptateur secteur
Durée de vie des piles	Environ 10 heures
Écran	Écran LCD rétroéclairé
Dimensions	160 x 66 x 42 mm
Poids	300 g (sans piles)
Utilisation	Idéal pour les musiciens, journalistes, et les enregistrements sur le terrain
Maintenance	Nettoyer les contacts et les microphones régulièrement
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes
Accessoires inclus	Support de montage, bonnette anti-vent, câble USB
Garantie	1 an

FOIRE AUX QUESTIONS - H5 ZOOM

Comment alimenter le ZOOM H5 ?

Le ZOOM H5 peut être alimenté par quatre piles AA, ou via un adaptateur secteur. Assurez-vous que les piles sont correctement installées et que l'adaptateur est compatible.

Comment transférer mes enregistrements sur un ordinateur ?

Connectez le ZOOM H5 à votre ordinateur à l'aide d'un câble USB. Mettez l'appareil sous tension et sélectionnez 'Mode USB' dans le menu. Vos fichiers audio apparaîtront comme un disque amovible sur votre ordinateur.

Pourquoi mon enregistrement présente-t-il des bruits de fond ?

Les bruits de fond peuvent être causés par une sensibilité excessive du microphone ou des interférences. Essayez de réduire la sensibilité d'entrée ou d'utiliser un pare-vent pour minimiser le bruit ambiant.

Comment changer les réglages de gain sur le ZOOM H5 ?

Utilisez les boutons de gain situés sur le côté de l'appareil pour ajuster le niveau d'entrée des microphones. Vous pouvez également accéder au menu pour des réglages plus fins.

Que faire si l'enregistreur ne s'allume pas ?

Vérifiez d'abord que les piles sont correctement installées et chargées. Si vous utilisez un adaptateur secteur, assurez-vous qu'il est branché et fonctionnel. Si le problème persiste, envisagez de réinitialiser l'appareil.

Est-il possible d'utiliser des microphones externes avec le ZOOM H5 ?

Oui, le ZOOM H5 possède des entrées XLR/TRS qui vous permettent de connecter des microphones externes. Assurez-vous de configurer correctement les réglages d'entrée.

Comment enregistrer en stéréo avec le ZOOM H5 ?

Pour enregistrer en stéréo, sélectionnez le mode d'enregistrement stéréo dans le menu et assurez-vous que vos microphones sont configurés pour capturer les canaux gauche et droit.

Comment gérer le stockage des enregistrements sur le ZOOM H5 ?

Le ZOOM H5 utilise une carte SD pour le stockage. Vous pouvez vérifier l'espace disponible dans le menu et transférer ou supprimer des fichiers via USB pour libérer de l'espace.

Comment effectuer une mise à jour du firmware ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel de Zoom, copiez-la sur la carte SD, puis insérez la carte dans le ZOOM H5 et suivez les instructions à l'écran.

Comment réinitialiser les paramètres d'usine du ZOOM H5 ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser', puis confirmez votre choix pour restaurer les paramètres d'usine de l'appareil.

MODE D'EMPLOI H5 ZOOM

Dictaphone numérique

H5

MANUEL D'UTILISATION

La reproduction de ce manuel, en totalité ou partie, par quelque moyen que ce soit, est interdite.

Précautions de sécurité et d'emploi

PRÉCAUTIONS DE SÉCURITÉ

Dans ce mode d'emploi, des symboles servent à mettre en évidence des avertissements et précautions que vous devez lire pour éviter les accidents. La signification de ces symboles est la suivante :

Risque de blessures sérieuses voire mortelles.

Risque de blessures corporelles et de dommages pour l'équipement.

Autres symboles utilisés

Une action obligatoire

Une action interdite

Avertissements

Fonctionnement avec adaptateur secteur

Avec cette unité, n'utilisez qu'un adaptateur secteur AD-17 ZOOM.

Ne faites rien qui puisse entraîner un dépassement de la valeur nominale des prises d'alimentation et autres équipements de raccordement électrique. Ne branchez l'adaptateur secteur qu'à une prise électrique lui correspondant. Avant d'utiliser cet équipement dans un pays étranger ou dans une région où la tension électrique diffère de celle inscrite sur l'adaptateur secteur, consultez toujours au préalable un revendeur de produits ZOOM et utilisez l'adaptateur secteur approprié.

Fonctionnement sur piles

Utilisez 2 piles AA 1,5 volts ordinaires (alcalines ou nickel-hydrure de métal).

! Lisez attentivement les étiquettes d'avertissement des piles.

Quand vous utilisez l'unité, le compartiment des piles doit toujours être fermé.

Modifications

N'ouvrez pas le boîtier et ne modifiez pas le produit.

Précautions

Manipulation du produit

! Ne laissez pas tomber l'unité, ne la heurtez pas et ne lui appliquez pas une force excessive.

Veillez à ne pas y laisser entrer d'objets étrangers ni de liquide.

Environnement de fonctionnement

Ne pas utiliser en cas de températures extrêmes, hautes ou basses.

Ne pas utiliser près de chauffages, de poêles et autres sources de chaleur.

Ne pas utiliser en cas de très forte humidité ou de risque d'éclaboussures.

Ne pas utiliser dans des lieux soumis à de fréquentes vibrations.

Ne pas utiliser dans des lieux où il y a beaucoup de poussière ou de sable.

Manipulation de l'adaptateur secteur

Pour débrancher l'adaptateur secteur d'une prise, saisissez toujours son boîtier pour le retirer.

Débranchez l'adaptateur de la prise durant les orages et lorsque l'unité reste inutilisée de façon prolongée.

Manipulation des piles

Installez la pile en respectant l'orientation +/- correcte.

Utilisez le type de pile spécifié. Ne mélangez pas piles neuves et anciennes ni des piles de marques ou types différents.

En cas de non utilisation prolongée, retirez les piles.

Si les piles ont coulé, essuyez soigneusement le compartiment des piles et ses contacts pour retirer tout résidu.

Micros

! Avant de brancher un micro, coupez toujours l'alimentation. N'employez pas de force excessive pour le brancher.

Câbles de connexion et entrées/sorties

Éteignez toujours tous les appareils avant de connecter des câbles.

Débranchez toujours tous les câbles de connexion et l'adaptateur secteur avant de déplacer l'unité.

Volume

N'utilisez pas le produit à fort volume durant longtemps.

Précautions d'emploi

Interférences avec d'autres appareils

électriques

Pour des raisons de sécurité, le H5 a été conçu afin de minimiser son émission d'ondes électromagnétiques et supprimer les interférences par des ondes électromagnétiques externes. Toutefois, un équipement très sensible aux interférences ou émettant de puissantes ondes électromagnétiques peut entraîner des interférences s'il est placé à proximité. Si cela se produit, éloignez le H5 de l'autre appareil.

Avec tout type d'appareil électronique à commande numérique, y compris le H5, les interférences électromagnétiques peuvent entraîner un mauvais fonctionnement, altérer voire détruire les données et causer d'autres problèmes inattendus. Prenez toujours toutes vos précautions.

Nettoyage

Utilisez un chiffon sec et doux pour nettoyer l'extérieur de l'unité si elle devient sale. Si nécessaire, utilisez un chiffon humidifié bien essoré.

N'utilisez jamais de nettoyants abrasifs, de cires ou de solvants de type alcool, benzène et diluant pour peinture.

Panne et mauvais fonctionnement

Si l'unité est cassée ou fonctionne mal, débranchez immédiatement l'adaptateur secteur, basculez l'interrupteur d'alimentation sur OFF

et débranchez les autres câbles. Contactez le magasin dans lequel vous avez acheté l'unité ou le SAV ZOOM avec les informations suivantes : modèle, numéro de série du produit et symptômes spécifiques de la panne ou du mauvais fonctionnement, ainsi que vos nom, adresse et numéro de téléphone.

Copyrights

- Windows®, Windows® 8, Windows® 7 et Windows Vista® sont des marques commerciales ou déposées de Microsoft Corporation.

- Macintosh, Mac OS et iPad sont des marques commerciales ou déposées d'Apple Inc.

- Les logos SD et SDHC sont des marques commerciales.

- L'utilisation de la technologie de compression audio MPEG Layer-3 se fait sous licence Fraunhofer IIS et Sisvel SpA.

- Tous les autres noms de produit, marques commerciales et noms de société mentionnés dans ce document sont la propriété de leurs détenteurs respectifs.

Note : toutes les marques commerciales et déposées citées dans ce document n'ont qu'un but indicatif et ne sont pas destinées à enfreindre les droits d'auteur de leurs détenteurs respectifs.

L'enregistrement dans tout autre but qu'un usage personnel de sources soumises à droits d'auteur dont des CD, disques, bandes, prestations live, œuvres vidéo et émissions sans la permission du détenteur des droits est interdit par la loi.

Zoom Corporation n'assumera aucune responsabilité quant aux infractions à la loi sur les droits d'auteur.

Introduction

Merci beaucoup d'avoir choisi le H5 Handy Recorder ZOOM. Le H5 a les caractéristiques suivantes.

- Les micros stéréo peuvent être changés en fonction de l'utilisation

Un micro XY pouvant enregistrer les images sonores avec de la profondeur est fourni. Vous pouvez changer de micro en fonction de la situation comme vous changez d'objectif sur un appareil photo reflex.

- Enregistre jusqu'à 4 pistes d'un coup

En plus de pouvoir changer de micro stéréo (entrées L/R), l'unité centrale a 2 entrées XLR/jack 3 points (TRS) (entrées 1/2). Utilisez-les pour enregistrer simultanément un maximum de 4 pistes, incluant par exemple ambiance, narration, une image sonore générale et les voix de plusieurs interprètes.

- Fonctions d'enregistrement sophistiquées

• Le micro XY utilise une structure à monture anti-choc pour minimiser le bruit des vibrations externes. De plus, il peut accepter de recevoir une pression acoustique atteignant 140 dB SPL, ce qui lui permet de capturer des sons que les enregistreurs précédents ne pouvaient pas traiter. Avec cette capacité, il peut effectuer des enregistrements stéréo avec une excellente séparation.
• En utilisant les entrées L/R, vous pouvez simultanément enregistrer un fichier de secours avec un niveau d'enregistrement inférieur de 12 dB à celui de l'enregistrement normal. Vous pouvez utiliser cet enregistrement de secours au cas où un bruit fort

inattendu entraînerait par exemple la distorsion de l'enregistrement normal.

• Tous les niveaux de volume d'entrée (gain) peuvent se régler rapidement à la main à l'aide de molettes dédiées.
• Fonctions d'utilisation pratiques

- Des cartes SDHC (jusqu'à 32 Go) peuvent être employées comme support d'enregistrement.

- En plus de la sortie casque standard, une prise de sortie ligne est intégrée. Cela permet d'envoyer le signal audio à une caméra vidéo ou à un autre appareil tout en écoutant au casque.

- Lorsqu'il est connecté par USB, en plus de servir de lecteur de carte ou d'interface audio conventionnelle à deux entrées/2 sorties, il peut également servir d'interface à 4 entrées/2 sorties (pilote requis pour Windows).

- Bien entendu, un accordeur, un métronome et des réglages de vitesse et de hauteur de lecture sont inclus parmi les fonctionnalités utiles communes aux autres enregistreurs de la série H. Une télécommande (filaire) est également disponible.

Veuillez lire attentivement ce mode d'emploi afin de bien comprendre les fonctions du H5 pour que vous puissiez l'exploiter au mieux durant de nombreuses années. Après avoir lu ce manuel, veuillez le conserver en lieu sûr avec la garantie.

Sommaire

Précautions de sécurité et d'emploi .....02

Introduction 03

Sommaire 04

Nomenclature des parties 05

Présentation des micros....07

Micro XY 07

Connexion des micros....07

Déconnexion des micros....07

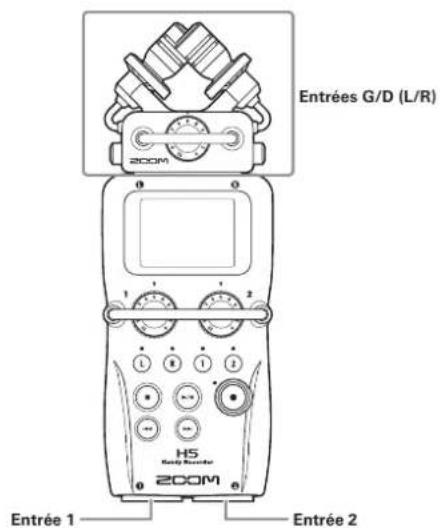

Connexion de micros/autres appareils aux

entrées 1/2 08

Connexion de micros....08

Connexion d'instruments et autres appareils .....08

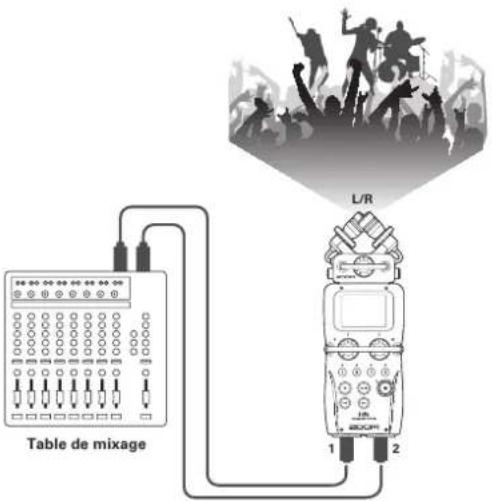

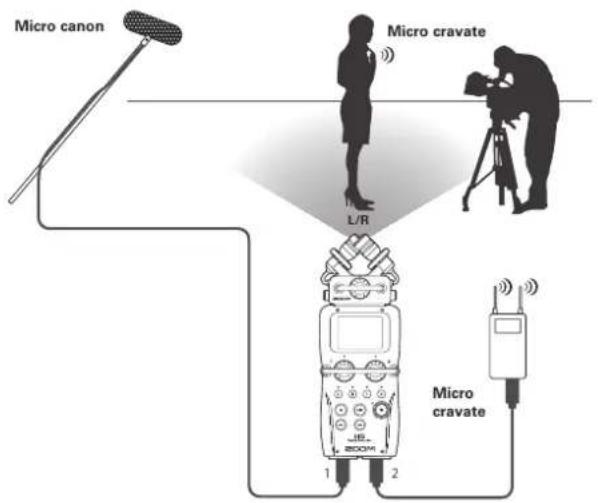

Exemples de connexion 09

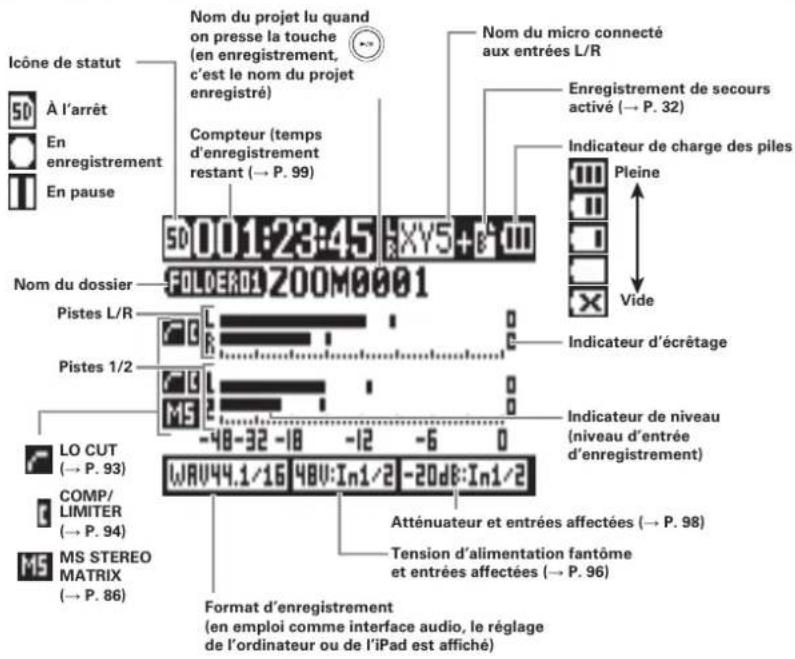

Présentation de l'affichage....10

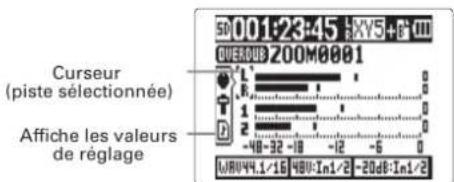

Écran d'accueil/enregistrement 10

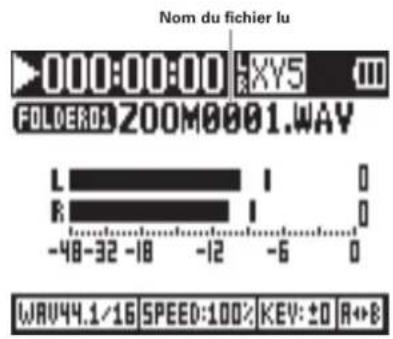

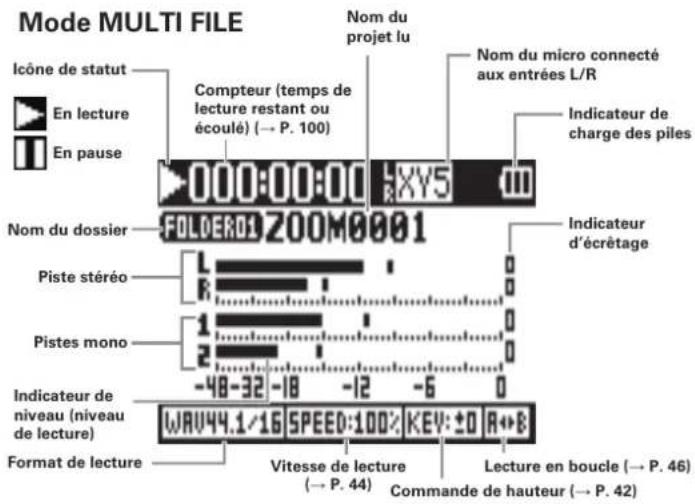

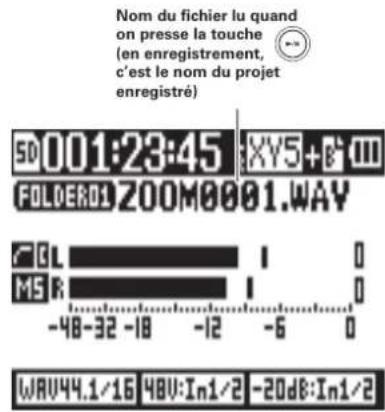

Écran de lecture 11

Préparations 12

Fourniture de l'alimentation....12

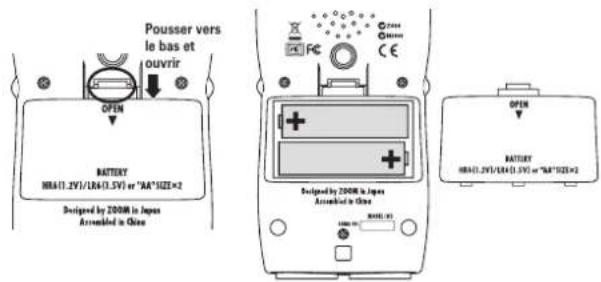

Emploi de piles....12

Emploi d'un adaptateur secteur ....12

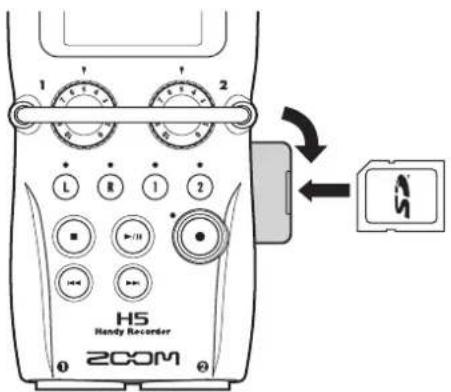

Chargement d'une carte SD....13

Mise sous et hors tension 14

Mise sous tension....14

Mise hors tension 14

Emploi de la fonction de verrouillage des

commandes (Hold) 15

Réglage de la date et de l'heure 16

Réglage du type des piles/batteries utilisées.....17

Enregistrement 18

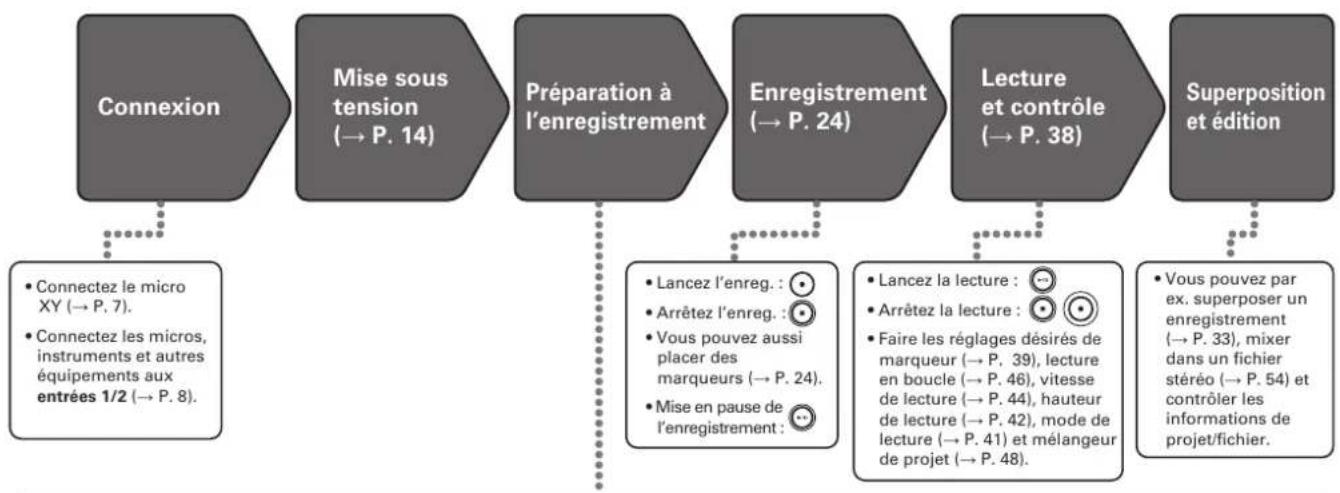

Processus d'enregistrement....18

Présentation des modes d'enregistrement....19

Mode MULTI FILE....19

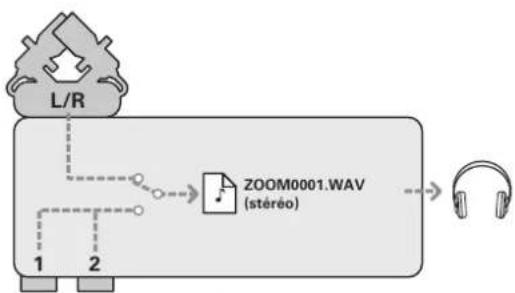

Mode STEREO FILE....19

Sélection du mode d'enregistrement....20

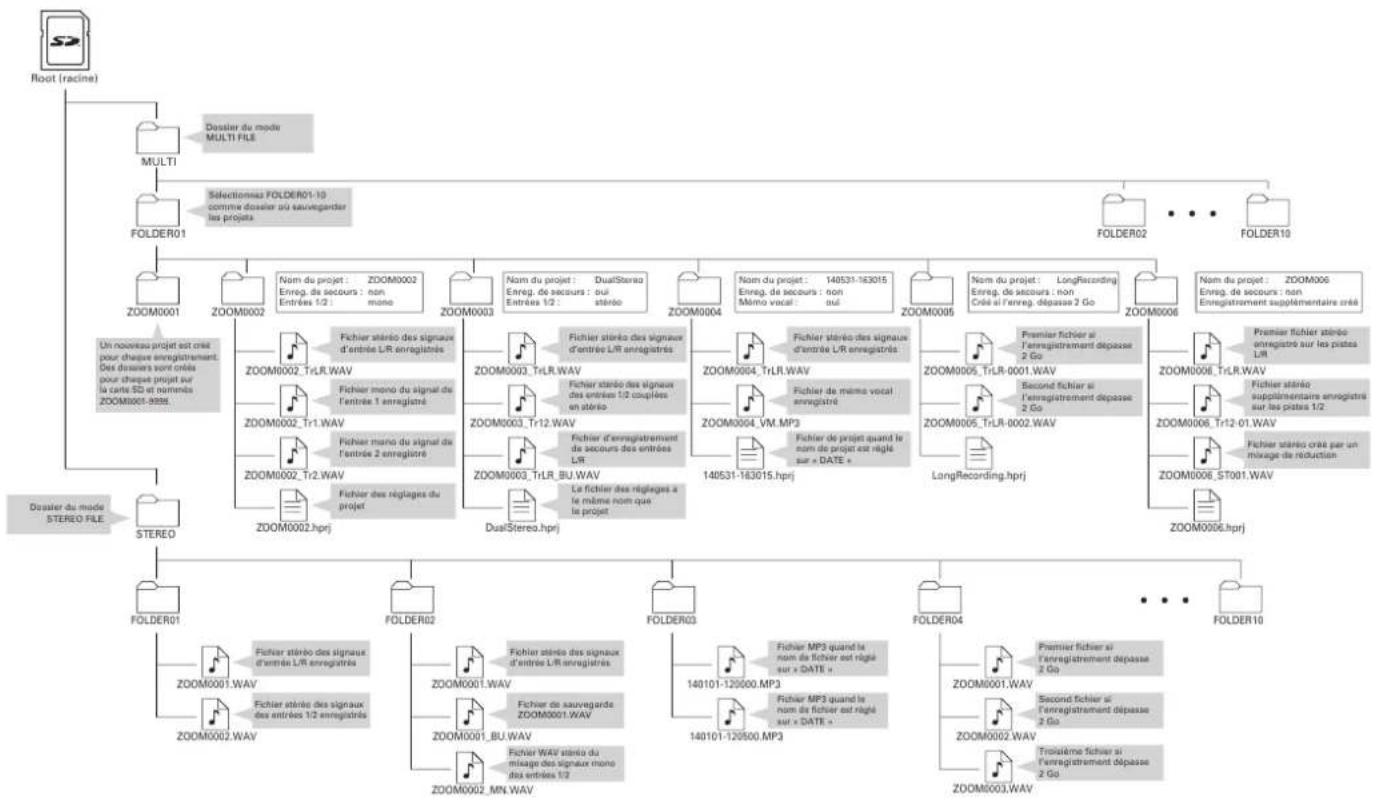

Structure des dossiers et fichiers du H5 ....21

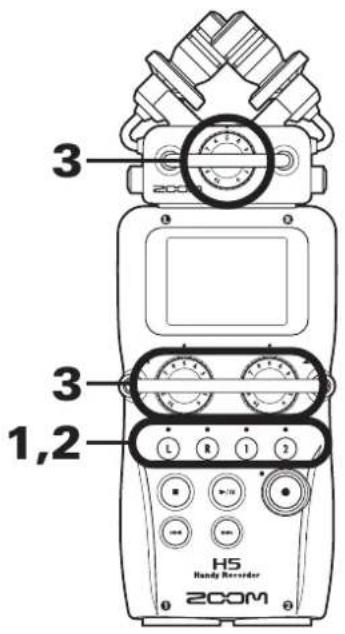

Sélection des entrées et réglage des niveaux .....22

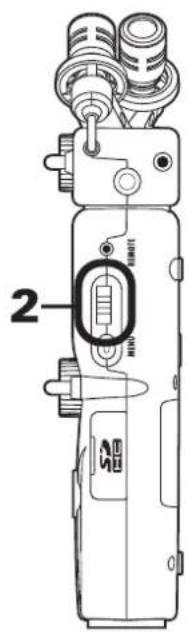

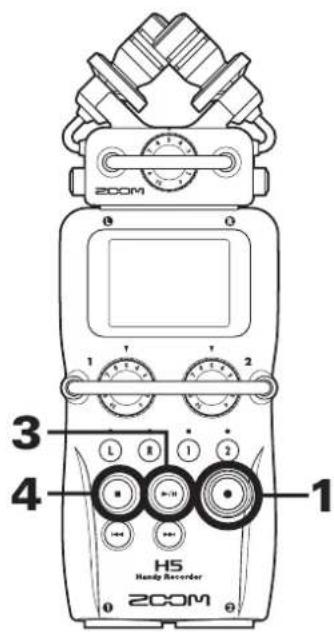

Enregistrement....24

Choix du dossier de sauvegarde des

projets/fichiers....26

Enregistrement automatique 27

Pré-enregistrement 29

Décompte avant l'enregistrement ....30

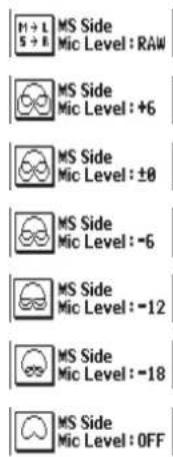

Réglage de niveau du micro latéral (Side)....31

Enregistrement de secours 32

Sélection de projet/fichier à lire dans les listes .....40

Changement du mode de lecture 41

Changement de la hauteur (tonalité) de lecture.....42

Changement de la vitesse de lecture ....44

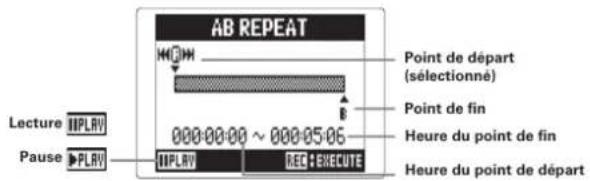

Lecture en boucle d'un intervalle (AB Repeat) .....46

Mixage des projets....48

Contrôle/édition de projets/fichiers 50

Contrôle des informations sur le projet/fichier.....50

Contrôle des marqueurs de piste ....51

Changement des noms de projet/fichier....52

Mixage d'un projet....54

Convertir des fichiers WAV en fichiers MP3....56

Normalisation....58

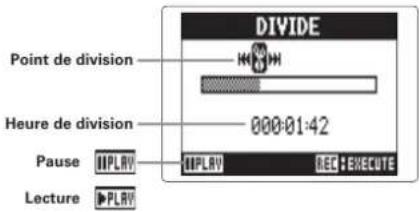

Division de projets/fichiers....60

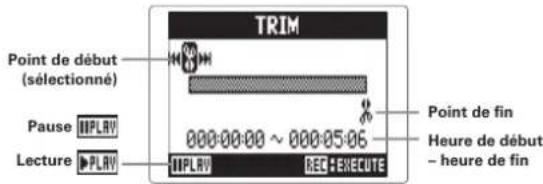

Coupure des débuts et fins de projet 62

Suppression de plusieurs fichiers 64

Suppression de plusieurs projets....66

Reconstruction d'un projet....67

Ajout de mêmos vocaux....68

Fonctions USB 70

Échange de données avec un ordinateur

(lecteur de carte) 70

Emploi comme interface audio....72

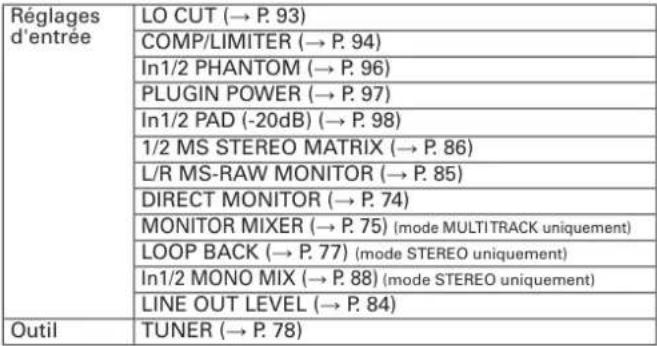

Réglages de l'interface audio....74

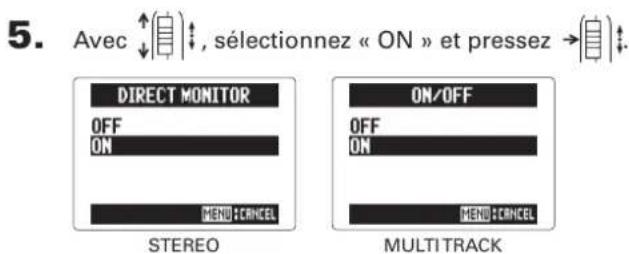

Faire les réglages d'écoute directe....74

Mixage du signal d'écoute

(MULTITRACK uniquement)....75

Emploi du renvoi (STEREO uniquement)....77

Outils....78

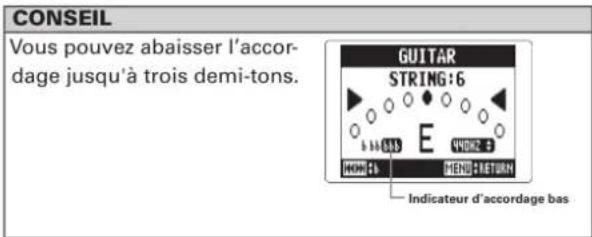

Emploi de l'accordeur....78

Emploi du métronome....80

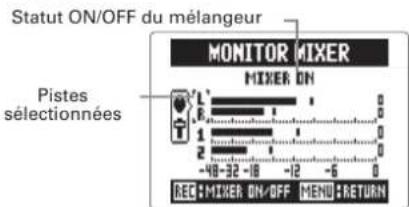

Réglage du mixage d'écoute du signal entrant.....82

Réduction du niveau de sortie ligne....84

Écoute de contrôle des signaux MS-RAW 85

Conversion en stéréo des signaux MS entrants.....86

Mixage mono des signaux d'entrée....88

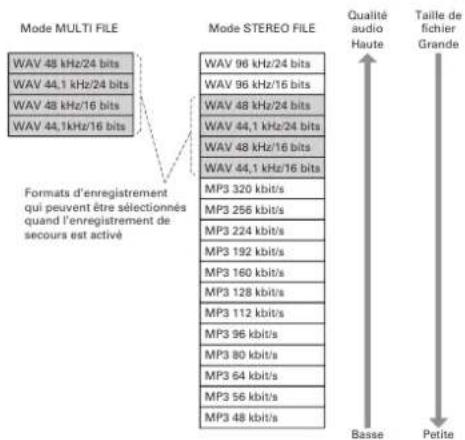

Réglage du format d'enregistrement. 89

Changement des réglages d'enregistrement

automatique 90

Réglage du niveau de déclenchement

d'enregistrement automatique....90

Réglage de l'arrêt automatique ....91

Réglage de l'appellation des projets/fichiers....92

Autres réglages....93

Réduction du bruit (filtre coupe-bas)....93

Réglage du niveau d'entrée

(compresseur/limiteur) 94

Changement du réglage d'alimentation fantôme ...96

Emploi de l'alimentation par la prise (plug-in).....97

Réduction du niveau du signal entrant .....98

Réglage du compteur temporel....99

Réglez la façon dont s'affiche le temps durant

l'enregistrement....99

Réglez la façon dont s'affiche le temps durant

la lecture....100

Changement du réglage de rétroéclairage d'écran. 101

Réglage du contraste de l'écran 102

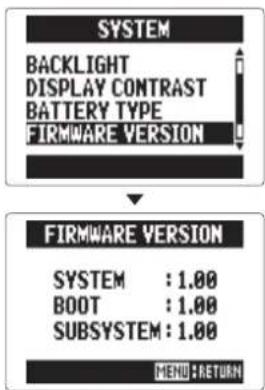

Vérification des versions de firmware....103

Restauration des réglages par défaut ....104

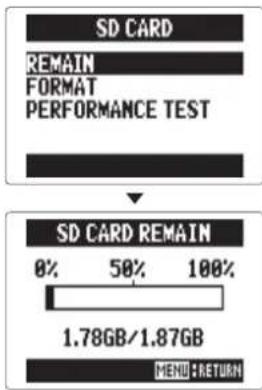

Contrôle de l'espace libre sur la carte SD .....105

Formatage de cartes SD 106

Test des performances d'une carte SD....107

Test rapide 107

Test complet 108

Autres fonctions....110

Mise à jour du firmware 110

Emploi des cartes SD des précédents

enregistreurs de la série H 111

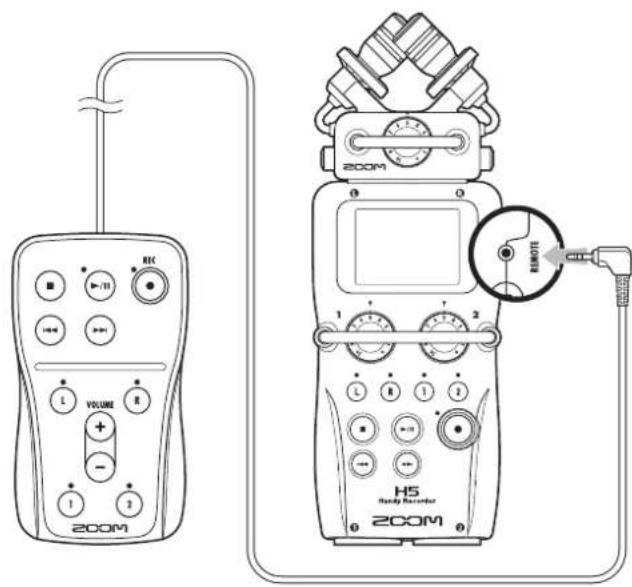

Emploi d'une télécommande 112

Annexes....113

Guide de dépannage....113

Caractéristiques techniques 114

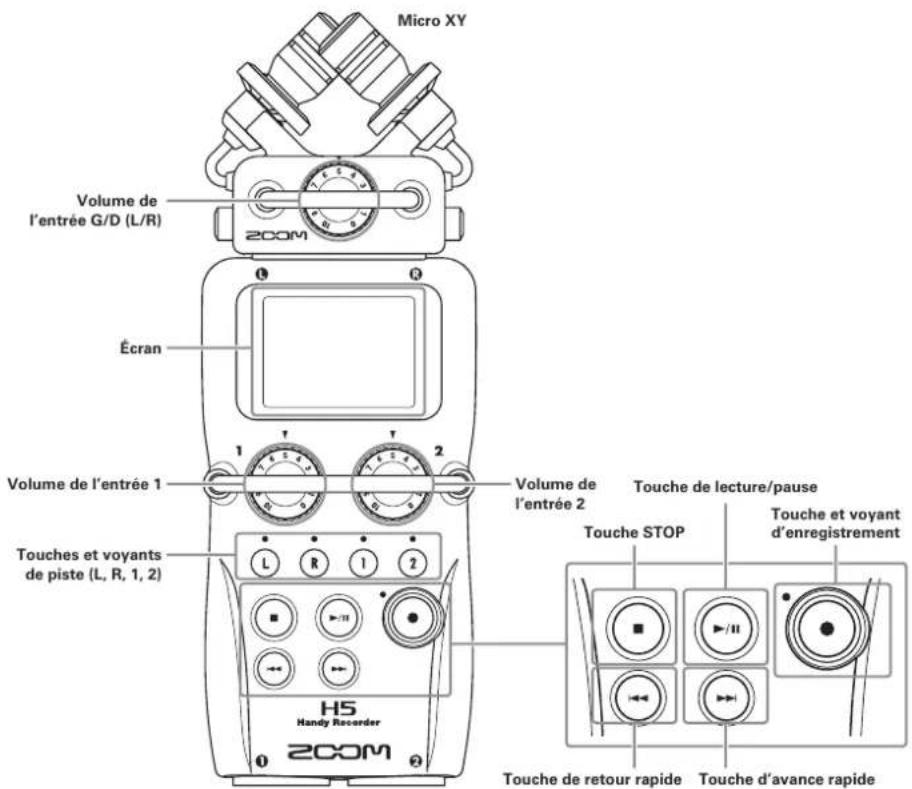

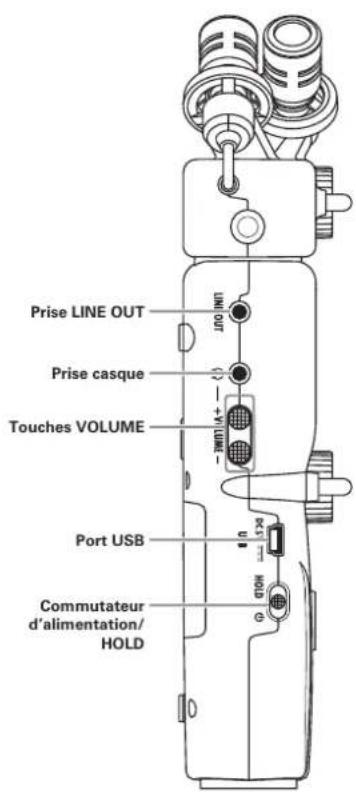

Nomenclature des parties

Gauche

Prise LINE OUT Prise casque Touches VOLUME Port USB Commutateur d'alimentation/ HOLD

Face avant

Micro XY Volume de l'entrée G/D (L/R) Écran Volume de l'entrée 1 Touches et voyants de piste (L, R, 1, 2) Volume de l'entrée 2 Touch de lecture/pause Touch STOP Touch et voyant d'enregistrement Touch de retour rapide Touch d'avance rapide

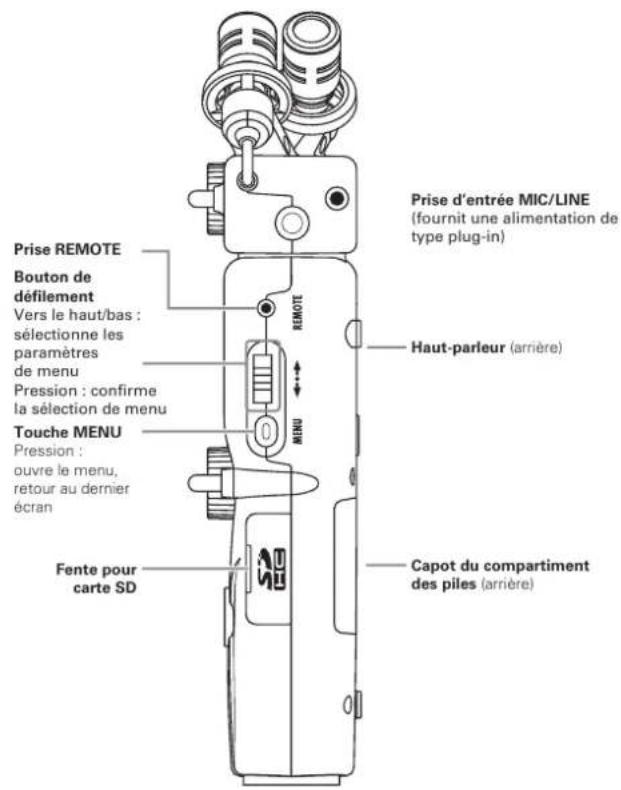

Nomenclature des parties (suite)

Droite/arrière

Prise REMOTE Bouton de défilement Vers le haut/bas : sélectionne les paramètres de menu Pression : confirme la sélection de menu Touche MENU Pression : ouvre le menu, retour au dernier écran Fente pour carte SD PRise d'entrée MIC/LINE (fournit une alimentation de type plug-in) Haut-parleur (arrière) CAPOT du compartiment des piles (arrière)

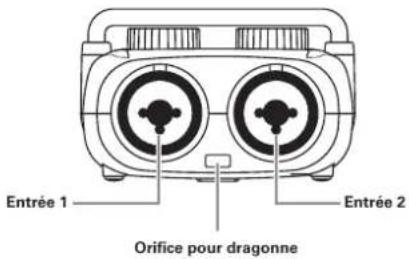

Dessous

Entrée 1 Orifice pour dragonne Entrée 2

XLR

Jack 3 points (TRS)

Pointe : point chaud Bague : point froid Manchon : masse

Présentation des micros

Le micro XY mic fourni avec le H5 peut être échangé avec une autre capsule d'entrée en fonction de vos besoins.

Micro XY

Il possède deux micros directionnels croisés.

• La structure à monture anti-choc minimise le bruit des vibrations externes.
• Le micro peut accepter de recevoir une pression acoustique atteignant 140 dB SPL, ce qui lui permet de capturer des sons que les enregistreurs précédents ne pouvaient pas traiter.
• Son tridimensionnel avec profondeur et largeur naturelles.

NOTE

Le micro XY a une prise d'entrée MIC/LINE qui peut servir à brancher un micro ou un appareil de niveau ligne externe. Cette prise peut également fournir une alimentation de type plug-in aux micros qui l'utilisent (→P. 97)

Connexion des micros

En maintenant pressés les boutons sur les côtés du micro, connectez ce dernier à l'unité centrale en l'insérant à fond.

Déconnexion des micros

En maintenant pressés les boutons sur les côtés du micro, retirez-le de l'unité centrale.

• Lors de la déconnexion d'un micro, ne forcez pas trop. Cela endommagerait le micro ou l'unité centrale.
• L'enregistrement s'arrêtera si un micro est retiré en cours d'enregistrement.

Connexion de micros/autres appareils aux entrées 1/2

En plus des entrées gauche/droite (G/D ou L/R en anglais) du micro XY, le H5 possède aussi des entrées 1/2. Elles peuvent être utilisées en même temps pour enregistrer jusqu'à 4 pistes simultanément.

Vous pouvez brancher des micros, instruments et autres appareils aux entrées 1/2.

Entrées G/D (L/R) 200M 1 2 HS H5 Bench Reorder 200M Entrée 1 Entrée 2

Connexion de micros

Connectez des micros dynamiques et électrostatiques (à condensateur) aux prises XLR des entrées 1/2.

Une alimentation fantôme (+12 V/+24 V/+48 V) peut être fournie aux micros électrostatiques (→ P. 96).

Connexion d'instruments et autres appareils

Connectez directement les claviers et tables de mixage aux prises jack 3 points (TRS) des entrées 1/2.

L'entrée directe des guitares et basses passives n'est pas prise en charge. Connectez ces instruments au travers d'une table de mixage ou d'une unité d'effets.

Activez la fonction PAD (atténuateur) lorsque vous branchez une table de mixage ou un autre appareil dont le niveau de sortie standard est de +4 dB (→ P. 98).

Exemples de connexion

L'enregistrement est possible dans toute une variété de situations, telles que les suivantes.

Pour filmer

• Micro d'entrée L/R : sujet principal
• Micros canon/cravate connectés aux entrées 1/2 : interprète

Enregistrement de concert

• Micro d'entrée L/R : prestation sur scène
• Entrées 1/2 : sorties ligne de la table de mixage

Table de mixage L/R 1 2

Présentation de l'affichage

Écran d'accueil/enregistrement

Mode MULTI FILE

Icône de statut 50 À l'arrêt En enregistrement En pause Nom du dossier Pistes L/R Pistes 1/2 LO CUT (→ P. 93) COMP/ LIMITER (→ P. 94) MS STEREO MATRIX (→ P. 86) Nom du projet lu quand on presse la touche (en enregistrement, c'est le nom du projet enregistré) Compteur (temps d'enregistrement restant (→ P. 99) 50001:23:45 HXY5+8:00 FOLDER01ZOOM0001 Nom du micro connecté aux entrées L/R Enregistrement de secours activé (→ P. 32) Indicateur de charge des piles Pleine Vide Indicateur d'écrêtage Indicateur de niveau (niveau d'entrée d'enregistrement) Atténuateur et entrées affectées (→ P. 98) Tension d'alimentation fantôme et entrées affectées (→ P. 96) Format d'enregistrement (en emploi comme interface audio, le réglage de l'ordinateur ou de l'iPad est affiché)

Mode STEREO FILE

Nom du fichier lu quand on presse la touche (en enregistrement, c'est le nom du projet enregistré) 50001:23:45 XY5+6'00 FOLDER01 ZOOM0001.WAY GCL I 0 MS R I 0 -48-32 -18 -12 -6 0 WAV44.1/16 48V:In1/2 -20dB:In1/2

Écran de lecture

Mode MULTI FILE Idône de statut En lecture En pause Compteur (temps de lecture restant ou écoulé) (→ P. 100) Nom du projet lu Nom du micro connecté aux entrées L/R Indicateur de charge des piles Nom du dossier FOLDER01ZOOM0001 Piste stéréo Pistes mono Indicateur d'écrêtage -48-32-18 -12 -6 0 Indicateur de niveau (niveau de lecture) WAV44.1/16 SPEED:100% KEV: ±0 R+8 Format de lecture Vitesse de lecture (→ P. 44) Lecture en boucle (→ P. 46) Commande de hauteur (→ P. 42)

Mode STEREO FILE

Nom du fichier lu 000:00:00 XY5 FOLDER01 ZOOM0001.WAY L I 0 R I 0 -48-32 -18 -12 -6 0 WAV44.1/16 SPEED:100% KEY: ±0 R+8

Fourniture de l'alimentation

Emploi de piles

1. Coupez l'alimentation puis retirez le capot des piles.

1. Installez les piles.

2. Replacez le capot des piles.

NOTE

• Utilisez des piles alcalines ou des batteries rechargeables NiMH.
• Si le témoin de charge se vide, coupez immédiatement l'alimentation et installez de nouvelles piles.
• Indiquez le type des piles/batteries utilisées (→ P. 17).

Emploi d'un adaptateur secteur

1. Branchez un câble USB au port USB.

2. Branchez l'adaptateur à une prise secteur.

Chargement d'une carte SD

1. Éteignez l'unité et ouvrez le capot de la fente pour carte SD.

2. Insérez la carte SD dans la fente.

Pour éjecter une carte SD :

Poussez-la un peu plus dans la fente pour la faire ressortir et tirez-la en dehors.

1 2 L R 1 2 H5 Handy Recorder 200M ←

NOTE

• Coupez toujours l'alimentation avant d'insérer ou de retirer une carte SD. Insérer ou retirer une carte avec l'appareil sous tension peut entraîner la perte de données.
• Quand vous insérez une carte SD, veillez à insérer la bonne extrémité avec la face supérieure comme représenté.
• S'il n'y a pas de carte SD chargée, il n'est pas possible d'enregistrer ni de lire.
  • Voir « Formatage de cartes SD » (→ P. 106).

Mise sous et hors tension

Mise sous tension

1. Faites glisser sur

H5 Handy Recorder Now Loadings...

NOTE

• À la première mise sous tension après l'achat, vous devez régler la date et l'heure (→ P. 16).
• Si « No SD Card! » (pas de carte SD) s'affiche, vérifiez que la carte SD est correctement insérée.
• Si « Card Protected! » (carte protégée) s'affiche, c'est que la protection de la carte SD contre l'écriture est activée. Faites glisser le commutateur de protection de la carte SD pour désactiver la protection contre l'écriture.
• Si « Invalid Card! » (carte non valable) s'affiche, c'est que la carte n'est pas correctement formatée. Formatez la carte ou utilisez une autre carte. Voir « Formatage de cartes SD » (→ P. 106).

Mise hors tension

1. Faites glisser HOLD sur 🔒.

5001:23:45 MESSAGE Goodbye See You! WJWY4.1/16

NOTE

Maintenez le commutateur dans cette position jusqu'à ce qu'apparaisse « Goodbye See You! » (Au revoir, à bientôt!).

Emploi de la fonction de verrouillage des commandes (Hold)

Le H5 a une fonction de verrouillage qui désactive les touches afin d'éviter une manipulation accidentelle durant l'enregistrement.

Verrouillage

1. Faites glisser 📄 sur HOLD. HOLD.

S001:23:45 HYS MESSAGE Hold W8U44.1/16

Déverrouillage

1. Faites glisser HOLD au centre.

NOTE

La télécommande reste fonctionnelle quand la fonction de verrouillage est activée.

Réglage de la date et de l'heure\*

Régler la date et l'heure permet à l'enregistreur d'horodater les fichiers.

1. Pressez (0)

2. Avec (自) , sélectionnez « SYSTEM » (système) et pressez (自) .

MENU REC PLAY TOOL SYSTEM

1. Avec ↓↓, sélectionnez « DATE/TIME » (date/heure) et pressez →↓↓.

SYSTEM DATE/TIME BACKLIGHT DISPLAY CONTRAST BATTERY TYPE

1. Changez le réglage.

DATE/TIME YEAR MONTH DRY [2014] 01 01 (WED) 00 : 00 : 00 REC: SET MENU: CANCEL

■ Changement des réglages

Déplacer le curseur : bougez vers le haut et le bas Changer la valeur : pressez puis bougez vers le haut et le bas Confirmer le changement : pressez

1. Pressez

Cela termine le réglage de la date et l'heure.

*À la première mise sous tension après l'achat, vous devez régler la date et l'heure.

Réglage du type des piles/batteries utilisées

Indiquez le type des piles/batteries utilisées pour obtenir un affichage fidèle de la charge restante.

1. Pressez (0)

2. Avec (自) , sélectionnez « SYSTEM » (système) et pressez (自) .

MENU REC PLAY TOOL SYSTEM

1. Avec (自) , sélectionnez le type voulu et pressez (自) .

BATTERY TYPE ALKALINE Ni-MH MENU : CANCEL

1. Avec ↑↓(↓)↓, sélectionnez « BATTERY TYPE » (type des piles/batteries) et pressez →(↓)↓.

SYSTEM DATE/TIME BACKLIGHT DISPLAY CONTRAST BATTERY TYPE ALKALINE

Processus d'enregistrement

L'enregistrement suit la procédure représentée ci-dessous.

Si vous utilisez le mode MULTI FILE du H5, les données d'enregistrement et de lecture sont gérées par unités appelées projets.

En mode STEREO FILE, ces données sont gérées par fichiers.

    A --> G["Connectez le micro XY (→ P. 7)."]
    A --> H["Connectez les micros, instruments et autres équipements aux entrées 1/2 (→ P. 8)."]
    C --> I["Lancez l'enreg.: 🙏"]
    C --> J["Arrêtez l'enreg.: 🙏"]
    C --> K["Vous pouvez aussi placer des marqueurs (→ P. 24)."]
    C --> L["Mise en pause de l'enregistrement: 📞"]
    D --> M["Lancez la lecture: 📞"]
    D --> N["Arrêtez la lecture: 📞"]
    D --> O["Faire les réglages désirés de marqueur (→ P. 39), lecture en boucle (→ P. 46), vitesse de lecture (→ P. 44), hauteur de lecture (→ P. 42), mode de lecture (→ P. 41) et mélangeur de projet (→ P. 48)."]
    E --> P["Vous pouvez par ex. superposer un enregistrement (→ P. 33), mixer dans un fichier stéréo (→ P. 54) et contrôler les informations de projet/fichier."]

1. Réglez le mode d'enregistrement (→ P. 20)

• Sélectionnez le mode MULTI FILE ou STEREO FILE. Les types et formats de fichier d'enregistrement différent selon le mode sélectionné.
• Vous pouvez aussi faire par exemple les réglages d'enregistrement automatique (→ P. 27), pré-enregistrement (→ P. 29), enregistrement de secours (→ P. 32), filtre coupe-bas (→ P. 93), compresseur/limiteur (→ P. 94) et métronome (→ P. 80).

2. Sélectionnez les pistes

d'enregistrement (→ P. 22)

• Sélectionnez-les à l'aide des touches de piste. Quand le voyant de la piste sélectionnée s'allume en rouge, le signal y entrant peut être écouté.
• En mode MULTI FILE, vous pouvez presser en même temps les deux touches de piste 1 et 2 pour les utiliser comme une piste stéréo (couplage stéréo).

3. Réglez les niveaux d'entrée.

• Pour chaque entrée, sélectionnez
- Réglez-les pour que l'indicateur de niveau reste près de -12 dB à l'entrée du son le plus fort.
- Vous pouvez aussi régler le niveau du micro latéral (quand vous employez le micro MS) (→ P. 31).

Présentation des modes d'enregistrement

Le H5 a deux modes d'enregistrement : MULTI FILE et STEREO FILE. Les types et formats de fichier d'enregistrement diffèrent en fonction du mode.

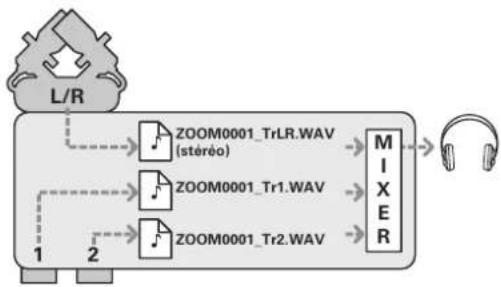

Mode MULTI FILE

Les entrées L/R du micro XY ou d'une autre capsule d'entrée sont enregistrées dans les pistes L/R et les entrées 1/2 dans les pistes 1/2 sous formes de fichiers distincts. Comme les signaux des entrées sont enregistrés dans des fichiers distincts, vous pouvez par exemple changer indépendamment leur volume et leur position durant la lecture, après l'enregistrement. Seuls les formats WAV 44,1/48 kHz (16/24 bits) peuvent être sélectionnés pour enregistrer en mode MULTI FILE.

CONSEIL

En couplant les entrées 1 et 2, vous pouvez les enregistrer ensemble sous forme d'un seul fichier stéréo. Quand les entrées 1 et 2 sont couplées, deux fichiers stéréo sont donc créés. Un pour les entrées L/R et un pour les entrées 1/2.

Format d'enregistrement limité au WAV 44,1/48 kHz, 16/24 bits

Mode STEREO FILE

Les entrées L/R du micro XY ou d'une autre capsule d'entrée et les entrées 1/2 sont enregistrées ensemble sous forme d'un seul fichier stéréo. Dans ce mode, seules deux pistes peuvent être enregistrées, mais vous pouvez librement choisir le format d'enregistrement en fonction de votre objectif (→ P. 89). Utilisez ce mode lorsque vous voulez la plus haute qualité audio ou avez besoin de fichiers plus petits.

Les formats WAV 96 kHz, 16/24 bits et MP3 sont aussi acceptés.

Sélection du mode d'enregistrement

1. Pressez (0)

2. Avec ↑↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↑ « REC MODE » (mode d'enregistrement) et pressez → [→] ↓.

MENU SYSTEM SD CARD USB REC MODE MULTI FILE

1. Avec ↑↓( )↓, sélectionnez le mode d'enregistrement et pressez →( )↓.

REC MODE MULTI FILE STEREO FILE MENU : CANCEL

Structure des dossiers et fichiers du H5

Quand vous enregistrez avec le H5, des dossiers et des fichiers sont créés sur la carte SD de la façon suivante.

    subgraph Section 1
        U["Donatier du mode MULTI FILE"] --> V["DASIGNER DU MODE"]
        V --> W["Sélectionnee FOLDER01-10 comme dossier ou sauvegardier les projets"]
    end

    subgraph Section 2
        X["Un nouveau projet est cress pour chaque enregistrement. Des dossiers sont crés pour chaque projet sur la carte SD et nommés ZOOM0001.steré"] --> Y["Un nouveau projet est cress pour chaque enregistrement. Des dossiers sont crés pour chaque projet sur la carte SD et nommés ZOOM0001.steré"]
    end

    subgraph Section 3
        Z["Nom du projet : ZOOM0002 Enreg. de secours : non Entrées 1/2 : mono"] --> AA["Fichier stéréo des signaux d'entrée L/R enregistrés"]
        AB["Fichier mono du signal de l'entrée 1 enregistré"] --> AC["Fichier mono du signal de l'entrée 2 enregistré"]
        AD["Fichier des réglages du projet"] --> AE["Fichier des réglages du projet"]
        AF["Fichier stéréo des signaux d'entrée L/R enregistrés"] --> AG["Fichier stéréo des signaux d'entrée 1/2 couplées en aterio"]
        AH["Fichier mimo du signal de l'entrée 1/2 : mono"] --> AI["Fichier mimo du signal de l'entrée 2 : mono"]
        AJ["Fichier mimo du signal de l'entrée 2 : mono"] --> AK["Fichier mimo du signal de l'entrée 2 : mono"]
        AL["Fichier des réglages du projet"] --> AM["Fichier des réglages du projet"]
        AN["Fichier stéréo des signaux d'entrée L/R enregistrés"] --> AO["Fichier stéréo des signaux d'entrée L/R enregistrés"]
        AP["Fichier mono du signal de l'entrée 1 /2 : mono"] --> AQ["Fichier mono du signal de l'entrée 2 : mono"]
        AR["Fichier mimo du signal de l'entrée 2 : mono"] --> AS["Fichier mimo du signal de l'entrée 2 : mono"]
        AT["Fichier des réglages du projet"] --> AU["Fichier des réglages du projet"]
        AV["Fichier stéréo des signaux d'entrée L/R enregistrés"] --> AW["Fichier stéréo des signaux d'entrée L/R enregistrés"]
        AX["Fichier mono du signal de l'entrée 1 /2 : mono"] --> AY["Fichier mono du signal de l'entrée 2 : mono"]
        AZ["Fichier mimo du signal de l'entrée 2 : mono"] --> BA["Fichier mimo du signal de l'entrée 2 : mono"]
        BB["Fichier des réglages du projet"] --> BC["Fichier des réglages du projet"]
        BD["Fichier stéréo des signaux d'entrée L/R enregistrés"] --> BE["Fichier stéréo des signaux d'entrée L/R enregistrés"]
        BF["Fichier mono du signal de l'entrée 1 /2 : mono"] --> BG["Fichier mono du signal de l'entrée 2 : mono"]
        BH["Fichier mimo du signal de l'entrée 2 : mono"] --> BI["Fichier mimo du signal de l'entrée 2 : mono"]
        BI --> BJ["Fichier des réglages du projet"]
        BK["Fichier stéréo des signaux d'entrée L/R enregistrés"] --> BL["Fichier stéréo des signaux d'entrée L/R enregistrés"]
        BM["Fichier mono du signal de l'entrée 1 /2 : mono"] --> BN["Fichier mono du signal de l'entrée 2 : mono"]
        BO["Fichier mimo du signal de l'entrée 2 : mono"] --> BP["Fichier mimo du signal de l'entrée 2 : mono"]
        BQ["Fichier des réglages du projet"] --> BR["Fichier des réglages du projet"]
        BS["Fichier stéréo des signaux d'entrée L/R enregistrés"] --> BT["Fichier stéréo des signaux d'entrée L/R enregistrés"]
        BU["Fichier mono du signal de l'entrée 1 /2 : mono"] --> BV["Fichier mono du signal de l'entrée 2 : mono"]
        BW["Fichier mimo du signal de l'entrée 2 : mono"] --> BX["Fichier mimo du signal de l'entrée 2 : mono"]
        BY["GVM_0003"] --> BZ["Fichier mimo du signal de l'entrée L/R enregistrés"]
        BZ --> CA["Fichier mimo du signal de l'entrée L/R enregistrés"]
        CB[" DualStered.hprj "] --> CC[" DualStered.hprj "]
        DD[" Le fichier des réglages a le même nom que la projet "] --> DE[" Le fichier des réglages a le même nom que la projet "]
    end

    subgraph Section 2
        F["Nom du projet : 148531-163015 Enreg. de secours : non Mimo vrecal : dual"] --> G["Nom du projet : LongRecording Enreg. de secours : non Créé si l'enreg. dépasses 2 Go"]
    end

    subgraph Section 3
        H["Nom du projet : ZOOM006 Enreg. de secours : non Enregistrement supplémentaire créé"] --> I["Nom du projet : ZOOM006 Enreg. de secours : non Enregistrement supplémentaire créé"]
    end

    subgraph Section 4
        J["Premier fichier stéréo enregistré sur les pistes L/R"] --> K["Premier fichier stéréo enregistré sur les pistes L/R"]
        L["Second fichier si l'enregistrement dépasses 2 Go"] --> M["Second fichier si l'enregistrement dépasses 2 Go"]
        N["LongRecording.hprj"] --> O["LongRecording.hprj"]
    end

    subgraph Section 5
        P["ZOOM0005_TrLR-0001.WAV"] --> Q["ZOOM0005_TrLR-0002.WAV"]
        R["LongRecording.hprj"] --> S["LongRecording.hprj"]
    end

    subgraph Section 6
        T["ZOOM0006_Tr12-01.WAV"] --> U["ZOOM0006_Tr12-01.WAV"]
        V["ZOOM0006_ST001.WAV"] --> W["ZOOM0006_ST001.WAV"]
    end

    subgraph Section 7
        X["ZOOM0001.WAV"] --> Y["ZOOM0001.WAV"]
        Z["ZOOM0001.BU.WAV"] --> AA["ZOOM0001.BU.WAV"]
        AB["ZOOM0002.MN.WAV"] --> AC["ZOOM0002.MN.WAV"]
    end

    subgraph Section 8
        AD["Fichier MP3 quand le nom de fichier est négle sur × DATE «"]] --> AE["Fichier MP3 quand le nom de fichier est négle sur × DATE «»"]
        AF["148101-129999.MP3"] --> AG["148101-129999.MP3"]
        AH["148101-129999.MP3"] --> AI["148101-129999.MP3"]
        AJ["148101-129999.MP3"] --> AK["148101-129999.MP3"]
    end

    subgraph Section 9
        AL["Premier fichier si l'enregistrement dépasses 2 Go"] --> AM["Premier fichier si l'enregistrement dépasses 2 Go"]
        AN["Second fichier si l'enregistrement dépasses 2 Go"] --> AO["Second fichier si l'enregistrement dépasses 2 Go"]
        AP["Trouième fichier si l'enregistrement dépasses 2 Go"] --> AQ["Trouième fichier si l'enregistrement dépasses 2 Go"]
    end

Sélection des entrées et réglage des niveaux

Sélectionnez comment utiliser les entrées L/R et les entrées 1/2.

En mode MULTI FILE, les entrées L/R seront enregistrées dans les pistes L/R et les entrées 1/2 dans les pistes 1 et 2.

3 3 1,2 H5 R 1 2 ZOOM ZOOM

1. Pressez les touches des pistes que vous souhaitez enregistrer.

CONSEIL

Les voyants des touches des pistes sélectionnées s'allument en rouge et vous pouvez entendre au casque et par les sorties ligne les signaux envoyés à ces pistes.

NOTE

• En mode STEREO FILE, vous pouvez sélectionner les entrées L/R en pressant la touche de piste ① ou ⑧ et les entrées 1/2 en pressant la touche de piste ① ou ②.
• En mode STEREO FILE, les entrées L/R et 1/2 se sélectionnent par paire. Vous ne pouvez pas sélectionner un seul élément d'une des paires.

Si vous utilisez le mode STEREO FILE, sautez à l'étape 3.

1. Pour enregistrer les entrées 1/2 comme un fichier stéréo en mode MULTI FILE, pressez la touche de piste ② en maintenant pressée ①.

Pour désactiver le couplage stéréo, pressez la touche de piste ② en maintenant à nouveau pressée ①.

CONSEIL

Si une capsule d'entrée de type combo (mixte) est branchée aux entrées L/R, vous pouvez activer et désactiver le couplage stéréo de ces pistes de la même façon en pressant la touche de piste Ⓚ tout en maintenant pressée Ⓐ.

NOTE

En mode d'enregistrement MULTI FILE

- Des fichiers sont créés comme suit pour chaque entrée sélectionnée.

Pistes enregistrées	Nom du fichier	Description
Entrées L/R	ZOOMnnnn_TrLR.WAV	Fichier stéréo
Entrée 1	ZOOMnnnn_Tr1.WAV	Fichier mono
Entrée 2	ZOOMnnnn_Tr2.WAV	Fichier mono
Entrées 1/2 (réglage stéréo)	ZOOMnnnn_Tr12.WAV	Fichier stéréo

Note : « nnnn » dans le nom de fichier est le numéro de projet.

- Tous les fichiers créés au cours du même enregistrement en mode MULTI FILE sont gérés comme une seule unité de projet.

En mode d'enregistrement STEREO FILE

- Des fichiers sont créés comme suit pour chaque entrée sélectionnée.

ZOOMnnnn.WAV/ZOOMnnnn.MP3 (fichier stéréo)

Note : « nnnn » dans le nom de fichier est le numéro de fichier.

- En mode STEREO FILE, ces données sont gérées par fichiers.

3.

Tournez

pour

l'entrée sélectionnée

afin de régler le niveau

d'entrée.

SD001:23:45 XY5-F FOLDER01 ZOOM0001 L R G1 MS -48-32 -18 -12 -6 JWU44.1/16 48U-In1/2 -20d8-In1/2

Mode MULTI FILE

CONSEIL

• Réglez-le pour que le niveau crête reste autour de -12 dB.
• En cas de distorsion du son bien que vous ayez baissé le niveau d'entrée, essayez de changer la position des micros et de régler le niveau de sortie des appareils connectés.
• La fonction COMP/LIMITER (compresseur/limiteur) peut être utilisée (→ P. 94).
• Le bruit du vent et d'autres sources peut être éliminé durant l'enregistrement (→ P. 93).

Enregistrement

200M 1 0 1 2 3 4 H5 Handy Recorder 200M 1

2

1.

Pressez

Mode MULTI FILE

Mode STEREO FILE

Cela lance l'enregistrement.

2.

Pressez → [ ] ↓ pour placer un marqueur qui pourra servir de repère durant la lecture.

CONSEIL

Durant la lecture, vous pouvez presser ⏻ et ⏻ pour sauter aux endroits où des marqueurs ont été ajoutés.

NOTE

- Les marqueurs ne peuvent être ajoutés que dans des fichiers au format WAV.

3.

Pressez Ⓥ pour mettre en pause.

NOTE

• Quand l'enregistrement est mis en pause, un marqueur est ajouté à cet endroit.
• Pressez Ⓞ pour reprendre l'enregistrement.

4. Pressez Ⓞ pour arrêter.

NOTE

• En mode MULTI FILE, un même projet peut contenir un maximum de 99 marqueurs. En mode STEREO FILE, un même fichier peut contenir un maximum de 99 marqueurs.
• Si la taille du fichier dépasse 2 Go lors d'un enregistrement en mode MULTI FILE, un nouveau fichier sera automatiquement créé dans le même projet et l'enregistrement se poursuivra sans interruption. Si cela se produit, des numéros sont ajoutés à la fin des noms de fichier : « -0001 » pour le premier fichier, « -0002 » pour le second fichier et ainsi de suite.
• Si la taille du fichier dépasse 2 Go lors d'un enregistrement en mode STEREO FILE, un nouveau fichier sera automatiquement créé dans le même projet et l'enregistrement se poursuivra sans interruption.

Choix du dossier de sauvegarde des projets/fichiers

Choisissez un des dix dossiers pour sauvegarder les nouveaux projets (en mode MULTI FILE) et fichiers (en mode STEREO FILE) enregistrés.

1. Pressez (0)

2. Avec ↑↓(□)↑, sélectionnez « FOLDER » (dossier)

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓(↑)↓, sélectionnez le dossier où vous désirez sauvegarder et pressez →(↑)↓.

FOLDER FOLDER01 FOLDER02 FOLDER03 FOLDER04 MENU : CANCEL

Enregistrement automatique

L'enregistrement peut être automatiquement lancé et arrêté en réponse à la variation du niveau d'entrée.

1. Pressez (0)

2. Avec (自) , sélectionnez « REC » (enregistrement) et pressez (自) .

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓||↓|↓,

sélectionnez « AUTO

REC » (enregistrement

automatique) et pressez

1. Avec ↑↓(□)↓, sélectionnez « ON/OFF » et pressez →(□)↓.

AUTO REC ON/OFF REC START LEVEL REC STOP LEVEL AUTO STOP OFF

1. Avec ↑↓|↓|↓, sélectionnez « ON » et pressez →|↓|↓.

ON/OFF OFF ON MENU : CANCEL

NOTE

D'autres réglages de la fonction d'enregistrement automatique peuvent être modifiés (→ P. 90).

SUITE >>>

Enregistrement automatique (suite)

6. Retournez à l'écran d'accueil.

Une ligne pointillée apparaît en regard du niveau de déclenchement de l'enregistrement automatique.

Mode MULTI FILE

Mode STEREO FILE

7. Pressez

L'enregistrement est armé.

Mode MULTI FILE

Mode STEREO FILE

CONSEIL

Quand le niveau d'entrée dépasse le seuil réglé (affiché sur l'indicateur de niveau), l'enregistrement démarre automatiquement. Vous pouvez aussi régler l'enregistrement pour qu'il s'arrête automatiquement quand le niveau d'entrée descend en-dessous d'un seuil déterminé (→ P. 91).

8. Pressez ☐ lorsque vous souhaitez mettre fin à

l'armement de l'enregistrement ou arrêter l'enregistrement.

Mode MULTI FILE

Mode STEREO FILE

NOTE

Cela ne peut pas être utilisé en même temps que les fonctions PRE REC, METRONOME et PRE COUNT. Quand la fonction AUTO REC est activée (ON), ces autres fonctions sont désactivées.

Pré-enregistrement

Vous pouvez faire démarrer l'enregistrement deux secondes avant le moment où vous pressez le bouton ☐ en réglant l'enregistreur pour qu'il capture constamment le signal entrant. C'est utile quand, par exemple, une prestation démarre soudainement.

1. Pressez Ⓞ ^2

2. Avec () , sélectionnez « REC » (enregistrement) et pressez () .

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓|□|↓, sélectionnez « ON » et pressez →|□|↓.

PRE REC OFF ON MENU : CANCEL

NOTE

Cela ne peut pas être utilisé en même temps que les fonctions AUTO REC, METRONOME et PRE COUNT. Si l'une de celles-ci est activée (ON), la fonction PRE REC est désactivée.

1. Avec ↑↓||↑↓, sélectionnez

« PRE REC » (pré-

enregistrement) et

pressez → [ ]

Décompte avant l'enregistrement

Il est possible de demander la lecture d'un décompte avant le début de l'enregistrement.

1. Pressez (0)

2. Avec ↑↓( )↓, sélectionnez « TOOL » (outil) et pressez →[ ]↓.

MENU IN/OUT REC PLAY TOOL

1. Avec ↑↓(↑)↓, sélectionnez « METRONOME » (métronome) et pressez →(↑)↓.

TOOL TUNER METRONOME

1. Avec ↑↓(□)↓, sélectionnez « PRE COUNT » (décompte) et pressez →(□)↓.

METRONOME CLICK PRE COUNT TEMPO SOUND PLAY OFF

1. Avec ↓↓( )↓, sélectionnez le nombre de temps décomptés et pressez →( )↓.

PRECOUNT OFF 1 2 3 IPLBY MENU: CANCEL

NOTE

• Cela ne peut pas être utilisé en même temps que la fonction AUTO REC. Lorsque AUTO REC est activée (ON), la fonction PRE COUNT est désactivée.
• Cela ne peut pas être utilisé en même temps que la fonction PRE REC. Lorsque la fonction PRE COUNT est activée, la fonction PRE REC est désactivée.
• Le décompte peut être réglé sur 1-8 ou SPECIAL. Avec SPECIAL, le précompte se fait de la façon suivante.

Réglage de niveau du micro latéral (Side)

Capsule MS uniquement

Si vous utilisez une capsule d'entrée permettant de régler le niveau de micro latéral ou « Side » (largeur stéréo) comme une capsule MS, vous pouvez régler le niveau du micro latéral avant l'enregistrement.

1. Avec (自) , réglez le niveau du micro latéral (Side).

M + L 5 ÷ R MS Side Mic Level : RAW MS Side Mic Level : +6 MS Side Mic Level : ±8 MS Side Mic Level : -6 MS Side Mic Level : -12 MS Side Mic Level : -18 MS Side Mic Level : OFF

Mode RAW

Large

L'icône change

avec la valeur

Étroit

NOTE

• Réglez-le sur Off (désactivé), -24 à +6 dB ou MS-RAW (enregistrement MS brut).
• Bougez (↓) vers le haut ou le bas quand vous enregistrez en mode MS-RAW ou durant la lecture pour régler le niveau du micro latéral.
• Toutefois, ce format est différent d'un fichier stéréo ordinaire, aussi devrez-vous utiliser le logiciel ZOOM MS Decoder ou un autre logiciel pouvant le convertir en stéréo normale afin de l'employer avec un autre équipement.
• Le mode MS-RAW ne peut être sélectionné que si vous enregistrez au format WAV.

Enregistrement de secours

Entrée L/R uniquement

(Avec format WAV 44,1/48 kHz uniquement)

Quand vous utilisez l'entrée L/R, en plus de l'enregistrement effectué au niveau d'entrée réglé, l'appareil peut également enregistrer un autre fichier à un niveau inférieur de 12 dB. Cette copie de secours peut être utilisée si le niveau d'enregistrement a été réglé trop haut, entraînant par exemple une distorsion.

1. Pressez Ⓞ ^0

2. Avec () , sélectionnez « REC » (enregistrement) et pressez () .

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↓↓, sélectionnez « In L/R BACKUP » et pressez →↓↓.

1. Avec ↑↓|↓|↓, sélectionnez « ON » et pressez →|↓|↓.

In L/R BACKUP OFF ON MENU : CANCEL

NOTE

• Si le nom du fichier d'origine est par exemple « ZOOM0001_TrLR.wav », le nom du fichier de secours sera « ZOOM0001_TrLR_BU.wav ».
• Aucun fichier de secours ne sera créé si l'entrée L/R n'est pas sélectionnée.
• Les paramètres LO CUT et COMP/LIMITER n'interviendront pas sur l'enregistrement de secours.
• Pour lire un fichier d'enregistrement de secours, sélectionnez et lisez le fichier dont le nom porte le suffixe « _BU » (pour le mode MULTI FILE, voir l'étape 12 → P. 35. Pour le mode STEREO FILE, voir → P. 40).

CONSEIL

L'utilisation de l'enregistrement de secours consommera plus d'espace sur la carte SD.

Mode MULTI FILE uniquement

(Avec format WAV 44,1/48 kHz uniquement)

Vous pouvez ajouter ultérieurement des enregistrements à un projet déjà enregistré.

1. Pressez (0)

2. Avec () , sélectionnez « PROJECT » (projet) et pressez () .

MENU PROJECT FOLDER IN/OUT REC

1. Avec ↓↓[ ]↓, sélectionnez le projet dans lequel vous voulez superposer un enregistrement et pressez →[ ]↓.

PROJECT ZOOM0001 ZOOM0002 ZOOM0003 ZOOM0004 IPLRV REC: DELETE MENU

CONSEIL

Vous ne pouvez superposer des enregistrements que dans des projets enregistrés en mode MULTI FILE.

1. Avec ↑↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

200M0001 PLAY INFORMATION MIXER/OVERDUB EDIT

1. Avec ↑↓|↓|↓, sélectionnez « MIXER/OVERDUB » et pressez →|↓|↓.

MIXER/OVERDUB MIXER/OVERDUB MIX DOWN

Les voyants de touche de piste s'allument en vert pour les pistes déjà enregistrées et sont éteints pour les pistes non enregistrées.

5000F2K451XY54F11 QUEROOB ZOOM0001 Curseur (piste sélectionnée) Affiche les valeurs de réglage JWJV44.1/16 48U-In1/2 -20dB-In1/2

SUITE >>>

Mode MULTI FILE uniquement

(suite)

1. Pressez la touche de la piste dans laquelle vous voulez superposer un enregistrement. Son voyant s'allume en rouge.

Vous pouvez maintenant contrôler auditivement le signal entrant dans la piste de superposition.

CONSEIL

Vous pouvez aussi changer le réglage de couplage stéréo des entrées 1/2 (→ P. 22).

1. Tournez pour régler le niveau d'entrée.

2. Pour lire une piste déjà enregistrée durant la superposition, pressez la touche de cette piste afin d'allumer son voyant en vert.

CONSEIL

• L'état des voyants change selon l'ordre : rouge → vert → éteint.
• Dans cet état, si vous pressez ⚙️, vous pouvez entendre le son des pistes sélectionnées lues conjointement au signal entrant dans la piste sélectionnée à l'étape 6. C'est utile pour répéter et vérifier le niveau d'entrée.

• Vous pouvez aussi régler le volume et le panoramique des pistes qui sont lues.

• Pressez ⊙.

La superposition de la piste sélectionnée à l'étape 6 démarre.

NOTE

• Les fonctions AUTO REC et PRE REC ne peuvent pas être utilisées avec la superposition.
• Quand vous utilisez l'écran MIXER/OVERDUB, les paramètres PLAYBACK SPEED et KEY CONTROL du projet sont désactivés.

CONSEIL

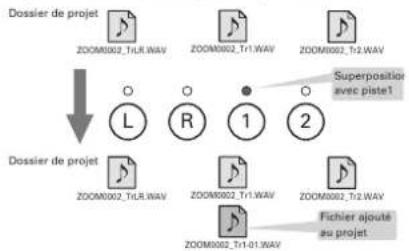

Même si la piste choisie pour la superposition possède déjà un fichier d'enregistrement, le fichier d'origine ne sera pas écrasé. Un nouveau fichier sera créé et pourra être assigné à n'importe quelle piste. Le nom du nouveau fichier enregistré sera le nom de la piste suivi d'un numéro de prise à deux chiffres, comme par exemple « ZOOM0001_TrLR-01.WAV ».

Une fois l'enregistrement fini, vous pouvez assigner n'importe quel fichier à n'importe quelle piste.

Dossier de projet ZOOM002_TLR.WAV ZOOM002_Tr1.WAV ZOOM002_Tr2.WAV L R 1 2 Superposition avec piste1 Dossier de projet ZOOM002_TLR.WAV ZOOM002_Tr1.WAV ZOOM002_Tr2.WAV ZOOM002_Tr1-01.WAV Fichier ajouté au projet

10. Pressez Ⓞ pour arrêter.

La piste sélectionnée pour la superposition à l'étape 6 n'est plus armée pour l'enregistrement et son voyant est allumé en vert.

11. Pour vérifier l'enregistrement, pressez ☑.

Le signal audio des pistes dont le voyant est allumé en vert est lu.

CONSEIL

En utilisant la fonction MIX DOWN, vous pouvez réunir les enregistrements superposés en un fichier stéréo (→ P. 54).

12. Pour changer la piste à laquelle est assigné le fichier d'enregistrement, sélectionnez la piste avec () puis pressez () .

50 001:23:45 HV5 QUERQUB Z00M0001 JW8W4.1/16

SUITE >>>

Mode MULTI FILE uniquement

(suite)

13. Avec ↑↓(□)↓, sélectionnez « FILE » (fichier) et pressez →(□)↓.

Nom de piste Nom du fichier affecté TARCH L/R ZOOM0002.WAY PAN LEVEL FILE CENTER 0.0 [SELECT] STOP MENU: RETURN

TRACK L/B FILE SELECT ZOOM0001.WAY ZOOM0002.WAY ZOOM0003.WAY NONE MENU : CANCEL

Dans le même dossier de projet, sélectionnez le fichier WAV que vous voulez affecter à la piste.

Pressez Ⓞ pour annuler l'affectation de fichier.

NOTE

• Si la piste sélectionnée est stéréo, vous ne pouvez lui affecter qu'un fichier stéréo. Si elle est mono, vous ne pouvez lui affecter qu'un fichier mono.
• Les fichiers enregistrés en mode MS RAW ne peuvent pas être affectés aux pistes 1/2.

CONSEIL

• En sélectionnant « NONE » (aucun), vous pouvez obtenir une piste sans aucun fichier assigné.
• En sélectionnant et en lisant un fichier de mixage pendant la superposition de nouvelles pistes, vous pouvez plusieurs fois superposer de nouveaux enregistrements (→ P. 54).

15. Pour arrêter la superposition, pressez Ⓞ ^1

Après ajout d'un enregistrement, les fichiers audio affectés aux pistes seront utilisés pour la lecture et l'édition du projet.

H5 Handy Recorder

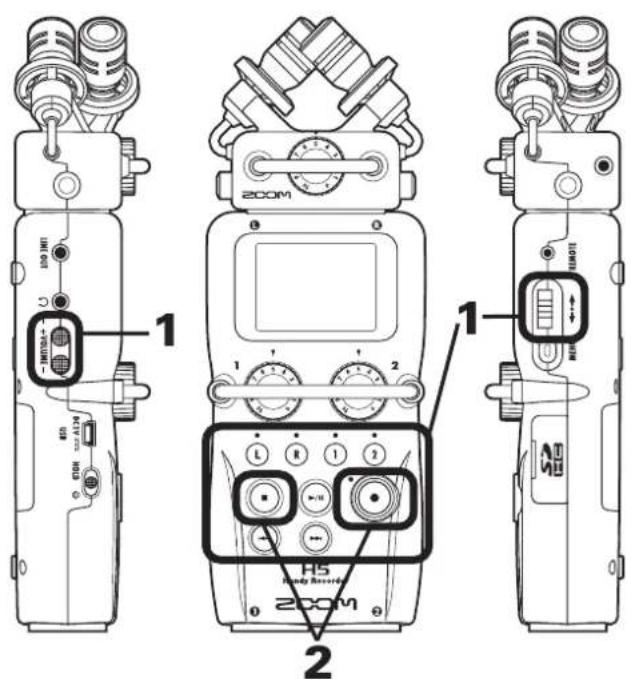

Lecture de base

1 2 1 2 H5 200 MHz 200 MHz 200 MHz 200 MHz 200 MHz 200 MHz 200 MHz 200 MHz 200 MHz 200 MHz 200 MHz 200 MHz 200 MHz 200 MHz 200 MHz 200 MHz 200 MHz 200 MHz 200 MHz 200 MHz 200MHz

1.

Pressez

Mode MULTI FILE

Mode STEREO FILE

■ Commandes durant la lecture

Sélection du projet/fichier à

lire ou saut à un marqueur : utilisez ⏻ et ⏻

Recherche avant/arrière : pressez et maintenez

Pause/reprise de lecture : pressez

Changement de niveau du

RAW uniquement) : bougez ↓↓ vers le haut/bas

CONSEIL

• Plus longtemps vous maintenez pressée ⏻ ou ⏻, plus rapide devient la recherche arrière/avant.
• En mode MULTI FILE, durant la lecture, vous pouvez presser les touches de piste pour les rétablir (allumées en vert) et les couper (éteintes).
• S'il y a un problème avec le projet/fichier sélectionné, « Invalid Project! » ou « Invalid File! » s'affiche.
• S'il n'y a aucun projet /fichier pouvant être lu, « No Project! » ou « No File! » s'affiche.

■ Ajouter un marqueur durant la lecture

Pressez → (□) ↑ à l'endroit

où vous voulez ajouter un

marqueur.

000:01:00 XY5 MESSAGE Mark : 10 WAV44.1/16 SPEED:100/KEY:10

CONSEIL

Il est possible d'ajouter un maximum de 99 marqueurs.

NOTE

- Les marqueurs ne peuvent être ajoutés que dans des fichiers au format WAV.

■ Réglage du volume durant la lecture

Pressez +VOLUME -

Haut-parleur

Casque

CONSEIL

Vous pouvez régler le volume indépendamment pour le haut-parleur et le casque. Vous pouvez les régler de 0 à 100.

1. Pour retourner à l'écran d'accueil, pressez Ⓞ ou Ⓞ.

Mode MULTI FILE

Mode STEREO FILE

Sélection de projet/fichier à lire dans les listes

1. Pressez (0)

2. Avec ↑↓(|)↓, sélectionnez « PROJECT »/« FILE LIST » (projet/liste de fichiers) et pressez →(|)↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec (自)↑, sélectionnez le projet/fichier que vous voulez lire et pressez → (自)↓.

Mode MULTI FILE

Mode STEREO FILE

CONSEIL

Vous pouvez aussi presser ⏻ pour lancer la lecture du projet/fichier sélectionné.

1. Avec () , sélectionnez « PLAY » (lecture) et pressez () .

Mode MULTI FILE

Mode STEREO FILE

Le projet sélectionné commencera sa lecture.

NOTE

Une fois la lecture du titre terminée, la lecture peut se poursuivre en fonction du mode de lecture (→ P. 41).

Changement du mode de lecture

Vous pouvez régler le mode de lecture.

1. Pressez (0)

2. Avec () , sélectionnez « PLAY » (lecture) et pressez () .

MENU FOLDER IN/OUT REC PLAY

1. Avec ↑↓|↓|↓, sélectionnez « PLAY MODE » (mode de lecture) et pressez →|↓|↓.

PLAY AB REPEAT PLAY MODE COUNTER SETUP PLAY ONE

1. Avec ( ) , sélectionnez le mode de lecture et pressez ( ) .

PLAY MODE PLAY ONE PLAY ALL REPEAT ONE REPEAT ALL MENU : CANCEL

NOTE

PLAY ONE : ne lit que le projet/fichier sélectionné.

PLAY ALL : lit tout, du projet/fichier sélectionné au dernier projet/fichier.

REPEAT ONE : lit en boucle le projet/fichier sélectionné.

REPEAT ALL : lit en boucle tous les projets/fichiers du dossier sélectionné.

Changement de la hauteur (tonalité) de lecture

La hauteur peut être changée tout en conservant la même vitesse de lecture.

1. Pressez (0)

2. Avec ↑↓( )↓, sélectionnez « PROJECT »/« FILE LIST » (projet/liste de fichiers) et pressez →( )↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓|自|↓, sélectionnez le projet/fichier à régler et pressez →|自|↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓, sélectionnez « OPTION » et pressez

ZOOM8001 INFORMATION MIXER/OVERDUB EDIT OPTION

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓[□]↓, sélectionnez « KEY CONTROL » (commande de hauteur) puis pressez →[□]↓.

Mode MULTI FILE

Mode STEREO FILE

NOTE

En mode MULTI FILE, le changement de hauteur affecte la totalité du projet et ne peut pas se régler indépendamment pour chaque piste.

1. Avec ↑↓, réglez la hauteur de lecture et pressez

La lecture se fera à la hauteur ainsi modifiée. La hauteur

peut être changée même pendant la lecture.

NOTE

• La hauteur peut être réglée entre b6 et #6.
- En mode MULTI FILE, la valeur modifiée est sauvegardée séparément pour chaque projet.
- En mode STEREO FILE, la valeur modifiée est sauvegardée pour le mode.
- En écran MIXER/OVERDUB, la fonction KEY CONTROL est désactivée.

Changement de la vitesse de lecture

Vous pouvez régler la vitesse de lecture dans une plage de 50 % à 150 % de la vitesse normale.

1. Pressez (0)

2. Avec ↑↓|↓|↓, sélectionnez « PROJECT »/« FILE LIST » (projet/liste de fichiers) et pressez →|↓|↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓|□|↓, sélectionnez le projet/fichier à régler et pressez →|□|↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓, sélectionnez « OPTION » et pressez

ZOOM8001 INFORMATION MIXER/OVERDUB EDIT OPTION

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓[□]↓, sélectionnez « PLAYBACK SPEED » (vitesse de lecture) et pressez →[□]↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓| |↓, réglez la vitesse de lecture et pressez

PLAYBACK SPEED 100% Pause ⏻PLRV Lecture ▶PLRV ■PLRV MENU :CANCEL

La lecture se fera à la vitesse choisie. La vitesse peut être modifiée même durant la lecture.

NOTE

• La vitesse peut varier de 50 % à 150 % de la normale.
• En mode MULTI FILE, la valeur modifiée est sauvegardée séparément pour chaque projet.
• En mode STEREO FILE, la valeur modifiée est sauvegardée pour le mode.
• En écran MIXER/OVERDUB, la fonction PLAYBACK SPEED est désactivée.

Lecture en boucle d'un intervalle (AB Repeat)

Vous pouvez lire en boucle un segment compris entre deux points de votre choix.

1. Pressez Ⓞ

2. Avec () , sélectionnez « PLAY » (lecture) et pressez () .

MENU FOLDER IN/OUT REC PLAY

1. Avec ↑↓|↓|↓, sélectionnez « AB REPEAT » (lecture en boucle) et pressez →|↓|↓.

PLAY AB REPEAT PLAY MODE COUNTER SETUP

1. Avec ↑↓, sélectionnez l'icône du point A.

AB REPEAT Point de départ (sélectionné) Point de fin Heure du point de fin Heure du point de départ Lecture 000:00:00 ~ 000:05:06 Pause PLAY PLAY REC EXECUTE

1. Utilisez ⚙️ et ⚙️ pour trouver le point de départ de la boucle de répétition. Vous pouvez aussi presser ⚙️ pour faire la recherche durant la lecture.

1. Avec ↓↓, sélectionnez l'icône du point B et fixez le point de fin de la boucle de répétition.

AB REPEAT 000:01:42 ~ 000:03:24 IMPLAY REC EXECUTE

1. Pressez

Mode MULTI FILE

Mode STEREO FILE

L'écran de lecture apparaîtra et la lecture en boucle démarrera entre les points fixés.

NOTE

Vous pouvez mettre fin à la lecture en boucle A-B au moyen d'une des actions suivantes durant la lecture en boucle.

- Pressez ⏻ ou ⏻ pour changer de projet/fichier.

- Pressez Ⓞ ou ⓣ pour arrêter la lecture.

Mixage des projets Mode MULTI FILE uniquement

Vous pouvez régler le volume et le panoramique de chaque piste de lecture.

1. Pressez (0)

2. Avec ↓↓( )↓, sélectionnez « PROJECT » (projet) et pressez →[ ]↓.

MENU PROJECT FOLDER IN/OUT REC

1. Avec (自) , sélectionnez le projet à mixer et pressez (自) .

1. Avec ↑↓|↓|↓, sélectionnez « MIXER/OVERDUB » (mixage/superposition) et pressez →|↓|↓.

ZOOM0001 PLAY INFORMATION MIXER/OVERDUB EDIT

1. Avec ↑↓|↓|↓, sélectionnez « MIXER/OVERDUB » (mixage/superposition) et pressez →|↓|↓.

MIXER/OVERDUB MIXER/OVERDUB MIX DOWN

1. Avec () , sélectionnez la piste à régler et pressez () .

500F23451XY5 OVEROUT ZOOM0001 Pistes sélectionnées WJ8V44.1-16

1. Changez les valeurs de paramètre

TRACK L/R ZOOM0002.WAV PRN LEVEL FILE [CENTER] 0.0 SELECT STOP MENU:RETURN

■ Commandes de mixage

Déplacement du curseur/

changement de valeur :

bougez

vers le haut/le bas

Sélection du paramètre

à changer :

pressez

Paramètre	Plage de réglage	Explication
PAN	L100 (extrême gauche) - CENTER (centre) - R100 (extrême droite)	Règle la balance sonore gauche droite
NIVEAU	Coupure du son (Mute), -48.0 - +12 dB	Règle le volume

NOTE

Les réglages de mixage sont sauvegardés séparément avec chaque projet et appliqués durant la lecture.

CONSEIL

Faites ce qui suit pour vérifier les réglages LO CUT, COMP/LIMITER et MS STEREO MATRIX.

Piste L ou L/R sélectionnée ....↑(自)↓

Piste 2 ou 1/2 sélectionnée

Contrôle des informations sur le projet/fichier

Vous pouvez contrôler toute une variété d'informations sur le projet sélectionné.

1. Pressez (0)

2. Avec ↑↓(|)↓, sélectionnez « PROJECT »/« FILE LIST » (projet/liste de fichiers) et pressez →(|)↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec 自 ↑, sélectionnez le projet/fichier que vous voulez vérifier et pressez → 自 ↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓(自)↓, sélectionnez « INFORMATION » et pres-

Mode MULTI FILE

Mode STEREO FILE

Les informations concernant le projet seront affichées.

Avec ↑↓|□|↓, faites défiler pour voir les informations

masquées.

Élément	Explication
NAME	Nom du projet (mode MULTI FILE uniquement)
PATH	Emplacement de sauvegarde du projet/fichier
DATE	Date et heure du projet/fichier (A/M/J H:M:S)
FORMAT	Format d'enregistrement
SIZE	Taille totale du projet/fichier
TIME	Durée du projet/fichier (HHH:MM:SS)(le maximum est 999:59:59)
MS MIC	Niveau latéral (Side) MS ou « RAW »« — » si la capsule utilisée n'est pas de type MS
FILES	Informations sur les pistes/fichiers

Contrôle des marqueurs de piste Format WAV uniquement

Une liste des marqueurs présents dans le projet/fichier enregistré peut être affichée.

1. Pressez (0)

2. Avec ↑↓|↓|↓, sélectionnez « PROJECT »/« FILE LIST » (projet/liste de fichiers) et pressez →|↓|↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec (自) , sélectionnez le projet/fichier que vous voulez vérifier et pressez (自) .

Mode MULTI FILE

Mode STEREO FILE

1. Avec (目) , sélectionnez « OPTION » et pressez (目) .

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓[ ]↑, sélectionnez « MARK LIST » (liste de marqueurs) et pressez → [ ]↑.

Mode MULTI FILE

Mode STEREO FILE

La liste des marqueurs (MARK LIST) s'affichera.

MARK LIST Marqueur ajouté par l'utilisateur L01 008:00:10 L02 008:00:20 L03 008:00:30 L04 008:00:40 MARqueur d'erreur (E) ajouté quand un blanc survient dans le son durant l'enregistrement MENU: RETURN

CONSEIL

Pressez → [quadrant] pour lancer la lecture depuis le marqueur.

Changement des noms de projet/fichier

1. Pressez (0)

2. Avec ↑↓(|)↓, sélectionnez « PROJECT »/« FILE LIST » (projet/liste de fichiers) et pressez →(|)↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec |自| , sélectionnez le nom de projet/fichier à changer et pressez |自| .

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓|↓|↓, sélectionnez « EDIT » (modifier) et pressez →|↓|↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓(□)↓, sélectionnez « RENAME » (renommer) et pressez →(□)↓.

■ Commandes de changement

Déplacement du curseur/changement de caractère : bougez ↑↓(□)↓↓ vers le haut/le bas

Sélection de caractère/confirmation de changement :

NOTE

• Les caractères suivants peuvent être utilisés dans les noms de projet/fichier. (espace) !#\$% &')+,-0123456789;=@ABCDEFGHIJKLMNOPQRSTUVWXYZ []^._abcdefghijklmnopqrstuvwxyz{\~
• Un nom de projet/fichier ne peut pas ne comporter que des espaces.
• En mode MULTI FILE, les noms de fichier ne peuvent pas être changés.

7. Pressez

Mixage d'un projet

Mode MULTI FILE uniquement

Vous pouvez mixer sous forme de fichier WAV stéréo un projet qui a été enregistré en mode MULTI FILE.

1. Pressez (0)

2. Avec ↓↓, sélectionnez « PROJECT » (projet) et pressez →↓↓

MENU PROJECT FOLDER IN/OUT REC

1. Avec (自) , sélectionnez un projet et pressez (自) .

1. Avec ↑↓|↓|↓, sélectionnez « MIXER/OVERDUB » (mixage/superposition) et pressez →|↓|↓.

200M0001 PLAY INFORMATION MIXER/OVERDUB EDIT

1. Avec ↑↓(□)↓, sélectionnez « MIX DOWN » (mixage) et pressez →(□)↓.

MIXER/OVERDUB MIXER/OVERDUB MIX DOWN

1. Pour changer l'emplacement de sauvegarde du fichier de mixage, sélectionnez « SAVE TO » (sauvegarder dans) avec ↑↓(□)↑↓ et pressez →(□)↑↓

MIX DOWN SAVE TO NAME EXECUTE ZOOM8001

1. Avec ↑↓(↓)↓, sélectionnez l'emplacement de sauvegarde et pressez →(↓)↓.

1. Avec ↑↓|↓|↓, sélectionnez le projet/dossier où se fera la sauvegarde et pressez →|↓|↓.

Mode MULTI FILE

Mode STEREO FILE

1. Pour changer le nom

de fichier, sélectionnez

« NAME » (nom) avec

MIX DOWN SAVE TO NAME EXECUTE

CONSEIL

Voir l'étape 6 de la section « Changement des noms de projet/fichier » (→P. 52) pour voir comment changer le nom d'un fichier.

1. Avec ↑↓(□)↑, sélectionnez

« EXECUTE » (exécuter)

et pressez → [ ] ↓.

MIX DOWN SAVE TO NAME EXECUTE

Cela lancera le mixage.

NOTE

• Les réglages de volume et de panoramique (→ P. 49) effectués au moyen de MIXER/OVERDUB (→ P. 48) affecteront le son du mixage.
• Le fichier créé aura la même fréquence d'échantillonnage et la même résolution en bits que le projet qui a été mixé.

Convertir des fichiers WAV en fichiers MP3 Mode STEREO FILE uniquement

Les fichiers WAV du mode STEREO FILE peuvent être convertis (encodés) en fichiers MP3.

1. Pressez (0)

2. Avec ⬆, sélectionnez « FILE LIST » (liste de fichiers) et pressez → ⬆↓.

MENU FILE LIST FOLDER IN/OUT REC

1. Avec (自) , sélectionnez un fichier et pressez (自) .

FILE LIST ZOOM0001.WAY ZOOM0002.WAY ZOOM0003.WAY ZOOM0004.WAY [OPLAY] REC:DELETE MENU

NOTE

Les fichiers enregistrés en mode MS-RAW ne peuvent pas être convertis (encodés).

1. Avec ↑↓(□)↓, sélectionnez « OPTION » et pressez →(□)↓.

1. Avec ↓↓(□)↓, sélectionnez « MP3 ENCODE » (encodage MP3) puis pressez →(□)↓.

OPTION PLAYBACK SPEED KEY CONTROL MARK LIST MP3 ENCODE

1. Pour changer le format d'encodage, sélectionnez « SELECT FORMAT » (sélectionner le format) avec ↑↓( )↑ et pressez →( )↓.

MP3 ENCODE SELECT FORMAT EXECUTE MP3 128kbps

1. Avec ↑↓[□]↓, sélectionnez

le format et pressez

SELECT FORMAT MP3 128kbps MP3 160kbps MP3 192kbps MP3 224kbps MENU : CANCEL

1. Avec ↑↓| |↓, sélectionnez

« EXECUTE » (exécuter)

et pressez → [ ]↓.

MP3 ENCODE SELECT FORMAT EXECUTE

L'encodage démarrera.

NOTE

• S'il n'y a pas assez d'espace libre sur la carte SD, l'écran affiché à l'étape 6 réapparaît.
• Le nouveau fichier encodé sera créé dans le même dossier.
• Si le nom du fichier encodé est celui d'un fichier existant déjà, l'écran de changement de nom de fichier apparaîtra. Changez le nom avant l'encodage.

Normalisation Format WAV uniquement

Si le volume d'un projet enregistré au format WAV est trop faible, vous pouvez augmenter le niveau général des fichiers.

1. Pressez (0)

2. Avec ↑↓|↓|↓, sélectionnez « PROJECT »/« FILE LIST » (projet/liste de fichiers) et pressez →|↓|↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec () , sélectionnez le projet/fichier que vous voulez normaliser et pressez () .

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓|↓|↓, sélectionnez « EDIT » (modifier) et pressez →|↓|↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓( )↓, sélectionnez « NORMALIZE » (normaliser) et pressez →( )↓.

Si vous utilisez le mode STEREO FILE, sautez à l'étape 7.

1. Avec (目) , sélectionnez la piste que vous voulez normaliser et pressez (目) .

NORMALIZE TRACK L/R TRACK 1 TRACK 2 ALL

NOTE

• Vous ne pouvez pas sélectionner une piste ne contenant pas de fichier enregistré.
• Si vous sélectionnez « ALL » (toutes), toutes les pistes possédant des fichiers seront normalisées. Cette normalisation permettra de maximiser le niveau de chaque fichier individuel.

• S'il y a plusieurs enregistrements, y compris des superpositions (Overdubs), c'est le fichier actuellement sélectionné pour la piste qui sera normalisé.

• Avec ↑(自)↓, sélectionnez « YES » (oui) et pressez

Mode MULTI FILE

Mode STEREO FILE

NOTE

Après normalisation, le niveau de la totalité du fichier est augmenté uniformément de façon à ce que le niveau crête atteigne 0 dB FS.

Division de projets/fichiers

Vous pouvez diviser un projet/fichier en deux à n'importe quel endroit.

1. Pressez (0)

2. Avec ↑↓( )↓, sélectionnez « PROJECT »/« FILE LIST » (projet/liste de fichiers) et pressez →( )↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec () , sélectionnez le projet/fichier que vous voulez diviser et pressez () .

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓|↓|↓, sélectionnez « EDIT » (modifier) et pressez →|↓|↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓|↓|↓, sélectionnez « DIVIDE » (diviser) et pressez →|↓|↓.

1. Définissez le point de division.

DIVIDE Point de division Heure de division 000:01:42 Pause Lecture PLRV PLRV REC: EXECUTE

■ Commandes pour la division

Déplacement du point :

utilisez

Lecture/pause :

pressez

Confirmation du point :

pressez

1. Avec ↑↓(□)↓, sélectionnez

« YES » (oui) et pressez

• Après avoir divisé un projet, la partie antérieure au point de division portera le même nom que le projet d'origine avec « A » ajouté à la fin. La partie postérieure au point de division portera la lettre « B » ajoutée à la fin de son nom.
• S'il y a plusieurs enregistrements, y compris des superpositions (Overdubs), c'est le fichier actuellement sélectionné pour la piste qui sera divisé. Tous les autres fichiers seront sauvegardés avec le projet pour la partie située avant le point de division.

Coupure des débuts et fins de projet

Vous pouvez supprimer (couper) les parties inutiles au début et à la fin des projets enregistrés. Pour cela, vous devrez fixer les points que vous souhaitez obtenir comme début et fin de la partie à conserver.

1. Pressez Ⓞ

2. Avec ↑↓|↓|↓, sélectionnez « PROJECT »/« FILE LIST » (projet/liste de fichiers) et pressez →|↓|↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec (自) , sélectionnez le projet/fichier que vous voulez recadrer et pressez (自) .

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓[自]↓, sélectionnez « EDIT » (modifier) et pressez → [自]↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓( )↓, sélectionnez « TRIM » (recadrer) et pressez →( )↓.

1. Avec ↑↓(□)↑, sélectionnez l'icône de point de début.

TRIM Point de début (sélectionné) Pause Lecture 000:00:00 ~ 000:05:06 PIPLRV PIPLRV REC EXECUTE Point de fin Heure de début - heure de fin

1. Avec ⏻ et ⏻, trouvez le point de début.

TRIM 00:01:42 ~ 00:05:06 IPLRV REC EXECUTE

CONSEIL

Vous pouvez aussi presser ⏻ et faire la recherche durant la lecture.

1. Avec ↓↓(□)↓, sélectionnez l'icône de point de fin. Ensuite, définissez le point de fin de la même façon.

TRIM 000:01:42 ~ 000:03:24 DISPLAY REC EXECUTE

1. Pressez

2. Avec ↑↓(□)↑, sélectionnez « YES » (oui) et pressez →(□)↓.

TRIM Are you sure? YES NO MENU : RETURN

NOTE

S'il y a plusieurs enregistrements, y compris des superpositions (Overdubs), c'est le fichier actuellement sélectionné pour la piste qui sera recadré.

Suppression de plusieurs fichiers

Vous pouvez supprimer les fichiers inutiles.

1. Pressez (0)

2. Avec ↑↓( )↓, sélectionnez « PROJECT »/« FILE LIST » (projet/liste de fichiers) et pressez →( )↓.

Mode MULTI FILE

Mode STEREO FILE

1. En mode MULTI FILE, sélectionnez le projet avec

() et pressez ().

En mode STEREO FILE, pressez ☐.

Mode MULTI FILE

Mode STEREO FILE

Si vous utilisez le mode STEREO FILE, sautez à l'étape 5.

1. Avec ↑↓, sélectionnez « FILE DELETE » (supprimer le fichier) et pressez →↑↓. ↑↓

2. Avec ↑↓|↓, sélectionnez un fichier à supprimer et pressez →|↓|.

Pressez Ⓓ pour mettre fin à la suppression de fichier.

NOTE

Pressez 📋 pour sélectionner/désélectionner tous les fichiers.

1. Pressez ⊙.

H5 Handy Recorder

1. Avec ↑↓(□)↓, sélectionnez « YES » (oui) et pressez →(□)↓.

FILE DELETE Are you sure? YES NO MENU : RETURN

Suppression de plusieurs projets Mode MULTI FILE uniquement

Vous pouvez supprimer plusieurs projets d'un coup dans le dossier sélectionné.

1. Pressez (0)

2. Avec ↑↓( )↓, sélectionnez « PROJECT » (projet) et pressez →( )↓.

MENU PROJECT FOLDER IN/OUT REC

1. Pressez

1. Avec ↓↓, sélectionnez un projet à supprimer et pressez →|↓|.

PROJECT DELETE ZOOM0001 ZOOM0002 ZOOM0003 ZOOM0004 PLRV:ALL REC:EXECUTE

Pressez Ⓑ pour mettre fin à la suppression de projet.

NOTE

Pressez ⏻ pour sélectionner/désélectionner tous les projets.

1. Pressez

2. Avec ↑↓(□)↓, sélectionnez « YES » (oui) et pressez →(□)↓.

PROJECT DELETE Are you sure? YES NO MENU : RETURN

Reconstruction d'un projet Mode MULTI FILE uniquement

S'il manque des fichiers nécessaires à un projet ou si celui-ci est endommagé, vous pouvez le reconstruire.

1. Pressez (0)

2. Avec () , sélectionnez « PROJECT » (projet) et pressez () .

MENU PROJECT FOLDER IN/OUT REC

1. Avec () , sélectionnez le projet à reconstruire et pressez () .

PROJECT ZOOM0001 ZOOM0002 ZOOM0003 ZOOM0004 IPLRV REC : DELETE MENU

1. Avec ↑↓|↓|↓↓, sélectionnez « REBUILD » (reconstruire) et pressez →|↓|↓↓|↓↓

2. Avec ↑↓(□)↓, sélectionnez « YES » (oui) et pressez →(□)↓.

200M0001 MIXER/OVERDUB EDIT OPTION REBUILD

REBUILD Are you sure? YES NO MENU : RETURN

CONSEIL

Un projet ne sera pas lu si vous avez débranché accidentellement l'adaptateur ou retiré la carte SD pendant l'enregistrement ou si vous avez utilisé un ordinateur pour supprimer un fichier de réglages nécessaire au projet. Dans de tels cas, la reconstruction du projet peut permettre de le réparer.

Ajout de mémos vocaux Mode MULTI FILE uniquement

Vous pouvez ajouter des mémos vocaux aux projets.

1. Pressez (0)

2. Avec ↓↓( )↓, sélectionnez « PROJECT » (projet) et pressez →[ ]↓.

MENU PROJECT FOLDER IN/OUT REC

1. Avec ↑↓(□)↓, sélectionnez un projet auquel vous voulez ajouter un mémo vocal et pressez →(□)↓.

PROJECT ZOOM0001 ZOOM0002 ZOOM0003 ZOOM0004 [PLAY] REC: DELETE MENU

1. Avec ↓( )↓, sélectionnez « OPTION » et pressez →( )↓.

1. Avec ⬆, sélectionnez « VOICE MEMO » (mémo vocal) et pressez → ⬆.

OPTION PLAYBACK SPEED KEY CONTROL MARK LIST VOICE MEMO

1. Enregistrez le mémo.

Lancer l'enregistrement :

Arrêter l'enregistrement :

VOICE MEMO Arrêt STOP Lecture PLAY Enregistrement REC REC MENO RETURN

7. Lisez le mémo.

Lancer la lecture : pressez

Arrêter la lecture : pressez

VOICE MEMO L/R 1 -48-32 -18 -12 -6 0 ▶PLAY MENU : RETURN

CONSEIL

• Chaque fois que vous pressez Ⓞ, le mémo vocal est remplacé.
• Les mémos vocaux sont enregistrés au moyen du micro stéréo branché aux entrées L/R. Il n'est pas possible d'en enregistrer au moyen des entrées 1/2.
• Le nom du fichier de mémo vocal aura le format « ZOOM0001_VM ». Le format d'enregistrement est le MP3 à 128 kbit/s.

Échange de données avec un ordinateur (lecteur de carte)

En vous connectant à un ordinateur, vous pouvez vérifier et copier des données sur la carte SD.

1. Pressez (0)

2. Avec ↑↓|↓|↓, sélectionnez « USB » et pressez →|↓|↓

MENU TOOL SYSTEM SD CARD USB

1. Avec ↑↓(□)↓, sélectionnez « SD CARD READER » (lecteur de carte SD) et pressez →[□]↓.

USB SD CARD READER AUDIO INTERFACE

1. Branchez le H5 à l'ordinateur à l'aide d'un câble USB.

- Si vous voulez alimenter le H5 par le bus USB de l'ordinateur, branchez le câble avec l'enregistreur éteint, puis allumez ce dernier. - Les systèmes d'exploitation suivants sont pris en charge. - Windows Vista ou ultérieur - Mac OS X 10.6 ou ultérieur

1. Suivez les procédures de déconnexion de l'ordinateur avant de débrancher le câble USB.

Windows :

Utilisez « Retirer le périphérique en toute sécurité » pour sélectionner le H5.

Mac :

Faites glisser l'icône du H5 sur la corbeille.

NOTE

Suivez toujours ces procédures avant de débrancher le câble USB.

1. Débranchez le câble entre l'ordinateur et le H5, puis pressez Ⓞ/m.

Emploi comme interface audio

Vous pouvez envoyer directement à un ordinateur ou à un iPad les signaux entrant dans le H5 ainsi que faire sortir les signaux de l'ordinateur ou de l'iPad par le H5.

1. Suivez les étapes 1-2 de « Échange de données avec un ordinateur (lecteur de carte) » (→ P. 70).

2. Avec ⏻, sélectionnez « AUDIO INTERFACE » (interface audio) et pressez → ⏻↓.

USB SD CARD READER AUDIO INTERFACE

1. Avec ↑↓(□)↓, sélectionnez « STEREO » (stéréo) ou « MULTITRACK » (multipiste) et pressez →(□)↓

AUDIO INTERFACE STEREO MULTI TRACK

NOTE

• Choisissez le réglage « STEREO » pour l'utiliser comme une interface à 2 entrées/2 sorties ou « MULTITRACK » pour l'utiliser comme une interface à 4 entrées/2 sorties.
• Si vous utilisez un iPad, sélectionnez « STEREO ». Celui-ci ne peut pas être utilisé en mode MULTITRACK.

• Si vous utilisez Windows, un pilote est nécessaire pour employer le mode MULTITRACK. Vous pouvez télécharger ce pilote sur le site web ZOOM (www.zoom.co.jp).

• Avec ↑↓[ ]↓, sélectionnez l'appareil connecté et pressez → [ ]↓.

STEREO

MULTITRACK

CONSEIL

Si vous employez un ordinateur qui ne fournit pas une alimentation suffisante par son bus USB ou si vous avez besoin d'une alimentation fantôme, sélectionnez « PC/Mac (Battery) ».

1. Branchez le H5 à l'ordinateur ou à l'iPad à l'aide d'un câble USB.

Un kit de connexion d'appareil photo pour iPad est nécessaire afin de brancher un iPad.

CONSEIL

Voir « Réglages de l'interface audio » (→ P. 74)

STEREO

MULTITRACK

1. Pressez Ⓞ pour déconnecter.

2. Avec ↓↓|↓↓|↓, sélectionnez « EXIT » (quitter) et pressez →|↓|↓.

MENU IN/OUT TOOL EXIT EXIT AUDIO I/F MODE.

1. Avec ↑↓(|)↓, sélectionnez « YES » (oui) et pressez →(|)↓.

EXIT AUDIO I/F MODE Are you sure? YES NO MENU : RETURN

1. Débranchez le câble entre l'ordinateur ou l'iPad et le H5.

Réglages de l'interface audio

Quand vous utilisez le H5 comme interface audio, vous pouvez faire les réglages suivants. Référez-vous à chaque section pour des détails.

Faire les réglages d'écoute directe

Le son entrant dans le H5 peut sortir directement avant de passer par l'ordinateur ou l'iPad connecté. Cela permet une écoute sans latence.

1. Pressez Ⓞ _0

2. Avec (自) , sélectionnez « IN/OUT » (entrée/sortie) et pressez (自) .

MENU IN/OUT TOOL EXIT

1. Avec ↑↓(□)↓, sélectionnez « DIRECT MONITOR » (écoute directe) et pressez →(□)↓.

STEREO

MULTITRACK

Pour le mode STEREO, sautez à l'étape 5.

4. Avec ↑(□)↓, sélectionnez « ON/OFF » et pressez →(□)↓.

DIRECT MONITOR ON/OFF MONITOR MIXER OFF

MULTITRACK

5. Avec ↑↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓ DIRECT MONITOR OFF ON MENU : CANCEL STEREO ON/OFF OFF ON MENU : CANCEL MULTI TRACK

Mixage du signal d'écoute (MULTITRACK uniquement)

Si vous utilisez l'écoute de contrôle directe, vous pouvez régler la balance des signaux d'entrée. Ce mixage n'affecte pas les signaux entrants envoyés à l'ordinateur ou iPad.

1. Pressez Ⓞ 0 ↓ MEN .

2. Avec ↓(□)↓, sélectionnez « IN/OUT » (entrée/sortie) et pressez →(□)↓.

MENU IN/OUT TOOL EXIT

1. Avec ↑↓| |↓, sélectionnez « DIRECT MONITOR » (écoute directe) et pressez →| |↓.

INPUT/OUTPUT In1/2 PAD (-20dB) In1/2 MS MATRIX L/R MS-RAW MONITOR DIRECT MONITOR

SUITE >>>

Réglages de l'interface audio (suite)

1. Avec ↑↓[ ]↓, sélectionnez « MONITOR MIXER » (mélangeur d'écoute) et pressez → [ ]↓.

DIRECT MONITOR ON/OFF MONITOR MIXER

1. Avec (自) , sélectionnez une piste et pressez → (自) .

MONITOR MIXER MIXER ON -18-32 -18 -12 -5 0 REC: MIXER ON/OFF MENU: RETURN

1. Avec ↓↓( )↓, sélectionnez le paramètre et changez la valeur.

TRACK L/R PEN LEVEL [CENTER] 0.0 MENU:RETURN

■ Commandes de mixage

Déplacement du curseur/changement de valeur : bougez ↑↓| |↓| vers le haut/le bas Sélection du paramètre à changer : pressez →| |↓|

1. Pressez ☐ pour écouter le projet sans les réglages de mélangeur.

MONITOR MIXER MIXER OFF REC: MIXER ON/OFF MENU: RETURN

Presser ce bouton active et désactive le mélangeur.

Emploi du renvoi (STEREO uniquement)

En mode STEREO, vous pouvez mixer le son de l'ordinateur ou de l'iPad avec le son entrant dans le H5 et le renvoyer à l'ordinateur ou à l'iPad (renvoi ou « Loop Back »). Cela peut servir par exemple à ajouter un commentaire à une piste d'accompagnement musical lue sur un ordinateur et à enregistrer le tout à l'aide d'un logiciel sur l'ordinateur ou de le diffuser en live par Internet.

1. Pressez (0)

2. Avec (自) , sélectionnez « IN/OUT » (entrée/sortie) et pressez (自) .

MENU IN/OUT TOOL EXIT

1. Avec () , sélectionnez « LOOP BACK » (renvoi) et pressez () .

2. Avec () , sélectionnez « ON » et pressez () .

INPUT/OUTPUT In1/2 MS MATRIX L/R MS-RAW MONITOR DIRECT MONITOR LOOP BACK OFF

LOOP BACK OFF ON MENU : CANCEL

Emploi de l'accordeur

Vous pouvez utiliser le signal d'entrée pour accorder un instrument.

1. Pressez (0)

2. Avec ↑↓( )↓, sélectionnez « TOOL » (outil) et pressez → [ ]↓.

MENU IN/OUT REC PLAY TOOL

1. Avec ↑↓| |↓, sélectionnez « TUNER » (accordeur) et pressez →| |↓.

TOOL TUNER METRONOME

1. Avec ↓↓, sélectionnez le type d'accordage et pressez →↓↓.

TUNER CHROMATIC GUITAR BASS OPEN A

1. Avec ↑↓(|)↓, changez la hauteur du diapason.

GUITAR STRING: 6 E 4V0Hz H00: b MENU: RETURN

CONSEIL Le diapason se règle de 435 Hz à 445 Hz.

1. Pour tous les types d'accordeur excepté le chromatique, vous pouvez utiliser ⏻ et ⏻ pour changer la hauteur (Drop Tuning).

CONSEIL Vous pouvez abaisser l'accordage jusqu'à trois demi-tons. GUITAR STRING:6 E WHEN: 1% WHEN: 2% INDICATEUR d'accordage bas

1. Pressez une touche de piste pour sélectionner l'entrée à utiliser.

2. Emploi de l'accordeur Les types d'accordeur suivants peuvent être sélectionnés.

■ Accordeur chromatique La hauteur de l'entrée est automatiquement détectée et le nom de la note la plus proche et l'écart de hauteur sont affichés.

■ Accordeur de guitare/basse Le numéro de la corde que vous accordez est automatiquement détecté, vous permettant d'ac- corder les cordes une à une.

Le centre s'allume quand la hauteur est juste CHROMATIC F# MINT TROP BAS Trop bas Trop haut

Le centre s'allume quand la hauteur est juste GUITAR STRING:6 Corde détectée Nom de la note E 140 bis 1000 mm Trop bas Trop haut

Type d'accordeur	Numéro de corde/Nom de note
	1	2	3	4	5	6	7
Guitar	E (m)	B (si)	G (sol)	D (ré)	A (la)	E (mi)	B (si)
Bass	G (sol)	D (ré)	A (la)	E (mi)	B (si)
Open A	E (mi)	C# (do#)	A (la)	E (mi)	A (la)	E (mi)
Open D	D (ré)	A (la)	F# (fa#)	D (ré)	A (la)	D (ré)
Open E	E (mi)	B (si)	G# (sol#)	E (mi)	B (si)	E (mi)
Open G	D (ré)	B (si)	G (sol)	D (ré)	G (sol)	D (ré)
DADGAD	D (ré)	A (la)	G (sol)	D (ré)	A (la)	D (ré)

Emploi du métronome

Utilisez le métronome pour produire un décompte avant l'enregistrement ou comme piste de clic.

1. Pressez (0)

2. Avec ↓↓, sélectionnez « TOOL » (outil) et pressez →↓↓.

MENU IN/OUT REC PLAY TOOL

1. Avec ↑↓(□)↓, sélectionnez « METRONOME » (métronome) et pressez →(□)↓

TOOL TUNER METRONOME

1. Avec ↓↓, sélectionnez un élément de menu et pressez →↓↓.

■ Choisissez le mode avec « CLICK » Avec ↑↓(□)↑↓, réglez le mode d'activité du métronome et pressez →(□)↓↓.

CLICK OFF REC AND PLAY REC ONLY PLAY ONLY [PLAY] MENU : CANCEL

CONSEIL

Le paramètre CLICK offre les options suivantes.

OFF : Son désactivé

REC AND PLAY : Son pendant l'enregistrement/la lecture

REC ONLY : Son uniquement durant l'enregistrement

PLAY ONLY : Son uniquement durant la lecture

■ Réglez le précompte avec « PRE COUNT » (→ P. 30)

■ Réglez le « TEMPO »

Avec ↑↓(□)↓, réglez la

vitesse du métronome et

pressez →

TEMPO 120.0 ° IPLRV MENU : CANCEL

CONSEIL

TEMPO peut se régler de 40.0 à 250.0.

■ Choisissez le son avec

« SOUND »

Avec ↑↓(↓)↑, réglez le son

du métronome et pressez

SOUND CLICK STICK COWBELL HI-Q DISPLAY MENU : CANCEL

CONSEIL

Le paramètre SOUND offre les options suivantes.

BELL, CLICK, STICK, COWBELL, HI-Q

■ Choisissez la mesure avec

« PATTERN »

Avec ↑↓(↓)↓, sélectionnez

la mesure battue par le

métronome et pressez

PATTERN 4/4 5/4 6/4 7/4 IPLRV MENU : CANCEL

CONSEIL

Le paramètre PATTERN offre les options suivantes.

0/4 - 8/4, 6/8

■ Réglez le niveau avec

« LEVEL »

Avec ↑↓(□)↓, réglez le

volume du métronome et

pressez → (↓)

LEVEL 5 [PLAY] MENU : CANCEL

CONSEIL

LEVEL se règle dans la plage 0 - 10.

NOTE

• Il ne peut pas être utilisé en même temps que la fonction AUTO REC. Lorsque la fonction AUTO REC est activée (ON), le métronome est désactivé.
• Il ne peut pas être utilisé en même temps que la fonction PRE REC. Quand le métronome est activé, la fonction PRE REC est désactivée.

CONSEIL

Dans n'importe quel écran de réglage du métronome, pressez ⏻ pour écouter le réglage actuel du métronome.

Réglage du mixage d'écoute du signal entrant Mode MULTI FILE uniquement

Vous pouvez régler le niveau et le panoramique de chaque signal entrant pendant l'écoute de contrôle.

1. Pressez (0)

2. Avec () , sélectionnez « IN/OUT » (entrée/sortie) et pressez () .

MENU PROJECT FOLDER IN/OUT REC

1. Avec ↑↓(□)↓, sélectionnez « MONITOR MIXER » (mélangeur d'écoute) et pressez →(□)↓.

INPUT/OUTPUT In1/2 PAD (-20dB) In1/2 MS MATRIX L/R MS-RAW MONITOR MONITOR MIXER

1. Avec ↑↓|↓|↓, sélectionnez la piste que vous voulez régler et pressez →|↓|↓.

Statut ON/OFF du mélangeur MONITOR MIXER MIXER ON Pistes sélectionnées DEC : MIXER ON/OFF MENU : RETURN

1. Changez les valeurs de paramètre

TRACK L/R PEN LEVEL 1 :# [CENTER] 0.0 MENU :RETURN

■ Commandes de mixage

Déplacement du curseur/changement de valeur :

bougez ↑↓(□)↑↓ vers le haut/le bas

Sélection du paramètre à changer : pressez → [ ]

Paramètre	Plage de réglage	Explication
PAN	L100 (extrême gauche) - CENTER (centre) - R100 (extrême droite)	Règle la balance gauche droite
LEVEL	Coupure du son (Mute), -48.0 - +12 dB	Règle le volume

NOTE

Ces réglages de volume et de panoramique n'affectent que le signal d'écoute. Ils n'affectent pas les données enregistrées.

1. Pressez Ⓞ pour écouter le projet sans les réglages de mélangeur.

Presser ce bouton active et désactive le mélangeur.

MONITOR MIXER MIXER OFF L E T 1 2 -48-32-18 -12 -6 0 REC MIXER ON/OFF MENU: RETURN

NOTE

Ces réglages de mixage sont sauvegardés séparément avec chaque projet enregistré. Les réglages de mixage peuvent aussi être changés durant la lecture (→ P. 48)

Réduction du niveau de sortie ligne

Vous pouvez réduire le niveau de sortie par la prise LINE OUT. Utilisez cette option lorsque vous envoyez le signal de la prise LINE OUT à une prise d'entrée micro externe sur un appareil photo reflex ou à toute autre prise à haut gain d'entrée.

1. Pressez (0)

2. Avec ↑↓|↓|↓, sélectionnez « IN/OUT » (entrée/sortie) et pressez → |↓|↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓[自]↓, sélectionnez « LINE OUT LEVEL » (niveau de sortie ligne) et pressez → [自]↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↓↓|↓|↓↓, réglez le niveau de sortie de la prise LINE OUT et pressez →|↓|↓↓.

LINE OUTPUT LEVEL -30dB MENU : CANCEL

NOTE

Ce réglage n'affecte pas le niveau de sortie par la prise casque.

CONSEIL

Le paramètre LINE OUT LEVEL peut être réglé de -30 à 0 dB.

Écoute de contrôle des signaux MS-RAW Mode MS-RAW uniquement

Quand vous enregistrez en mode MS-RAW avec une capsule MS, vous pouvez écouter l'entrée du micro central (Mid) sur le canal gauche et celle du micro latéral (Side) sur le canal droit.

1. Pressez (0)

2. Avec ↑↓(自)↓, sélectionnez « IN/OUT » (entrée/sortie)

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓(□)↑, sélectionnez

« L/R MS-RAW

MONITOR » (écoute du

signal MS-RAW G/D) et

INPUT/OUTPUT PLUGIN POWER In1/2 PAD (-20dB) In1/2 MS MATRIX L/R MS-RAW MONITOR STEREO

1. Avec ↑↓|↓|↓, sélectionnez « RAW » et pressez →|↓|

L/R MS-RAW MONITOR STEREO RAW MENU : CANCEL

NOTE

Sélectionnez « STEREO » si vous voulez écouter avec un mixage stéréo ordinaire.

Conversion en stéréo des signaux MS entrants Entrées 1/2 uniquement

Cette unité peut convertir le signal de micro stéréo MS reçu par les entrées 1/2 en signaux stéréo L/R (G/D) ordinaires.

1. Pressez (0)

2. Avec ↑(自)↓, sélectionnez « IN/OUT » (entrée/sortie)

et pressez → (□)↑.

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓(□)↓, sélectionnez

« In1/2 MS MATRIX » et

pressez →

INPUT/OUTPUT In1/2 PHANTOM PLUGIN POWER In1/2 PAD (-20dB) In1/2 MS MATRIX

1. Avec ↓↓| |↓, sélectionnez un paramètre et pressez →| |↓.

1/2 MS STEREO MATRIX ON/OFF MID LEVEL SIDE LEVEL INPUT SETTING OFF

■ Mettez en/hors service (ON/OFF)

Avec ↑↓|↓|↓, sélectionnez « ON » et pressez →|↓|↓.

ON/OFF OFF ON MENU : CANCEL

NOTE

• Avec un réglage ON, les pistes 1/2 seront reconfigurées comme une piste stéréo.
• Cette fonction ne peut pas être utilisée en même temps que la fonction MONO MIX. Si la fonction MONO MIX est activée (ON), la fonction de conversion stéréo MS STEREO MATRIX est désactivée.

■ Réglez le niveau central avec « MID LEVEL »

Avec ↑↓|↓, réglez le

niveau du micro Mid qui

capture le son central et

pressez → (↓)

MID LEVEL

-30.0dB

MENU : CANCEL

CONSEIL

Le paramètre MID LEVEL peut être réglé pour couper le son ou dans une plage de -48.0 à +12.0 dB.

■Réglez le niveau latéral avec « SIDE LEVEL »

Avec ↑↓(↓↓), réglez le

niveau du micro Side qui

capture le son à gauche et à

droite et pressez → ( )

SIDE LEVEL

-30.0dB

MENU : CANCEL

CONSEIL

Le paramètre SIDE LEVEL peut être réglé pour couper le son ou dans une plage de -48.0 à +12.0 dB.

■ Sélectionnez la configuration d'entrée avec « INPUT SETTING »

Avec ↑↓| | ↓↓, affectez les entrées MID et SIDE aux entrées 1 et 2 et pressez

INPUT SETTING

Mixage mono des signaux d'entrée

Mode STEREO FILE uniquement

Entrées 1/2 uniquement

Les signaux reçus par les entrées 1/2 peuvent être mixés en un seul et même signal envoyé aux deux canaux.

1. Pressez (0)
2. Avec () , sélectionnez « IN/OUT » (entrée/sortie) et pressez () .
3. Avec (自) , sélectionnez « In1/2 MONO MIX » et pressez (自) .

MENU FILE LIST FOLDER IN/OUT REC

INPUT/OUTPUT In1/2 PAD (-20dB) In1/2 MS MATRIX L/R MS-RAW MONITOR In1/2 MONO MIX OFF

1. Avec () , sélectionnez « ON » et pressez () .

In1/2 MONO MIX OFF ON MENU : CANCEL

NOTE

• Quand MONO MIX est réglé sur ON, « _MN » est ajouté à la fin du nom des fichiers d'enregistrement, sous la forme « ZOOM0001_MN.WAV ».
• Cette fonction ne peut pas être utilisée en même temps que la fonction de conversion stéréo MS STEREO MATRIX. Quand la fonction MONO MIX est activée (ON), la fonction MS STEREO MATRIX est désactivée.

Réglage du format d'enregistrement.

Réglez le format en fonction de la qualité audio et de la taille de fichier désirées.

1. Pressez (0)

2. Avec () , sélectionnez « REC » (enregistrement) et pressez () .

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓(□)↓, sélectionnez « REC FORMAT » (format d'enregistrement) et pressez →(□)↓.

1. Avec () , sélectionnez le format d'enregistrement et pressez () .

REC FORMAT WAY44.1kHz/16bit WAY44.1kHz/24bit WAY48kHz/16bit WAY48kHz/24bit MENU : CANCEL

Mode MULTI FILE WAV 48 kHz/24 bits WAV 44,1 kHz/24 bits WAV 48 kHz/16 bits WAV 44,1kHz/16 bits Formats d'enregistrement qui peuvent être sélectionnés quand l'enregistrement de secours est activé Mode STEREO FILE WAV 96 kHz/24 bits WAV 96 kHz/16 bits WAV 48 kHz/24 bits WAV 44,1 kHz/24 bits WAV 48 kHz/16 bits WAV 44,1 kHz/16 bits MP3 320 kbit/s MP3 256 kbit/s MP3 224 kbit/s MP3 192 kbit/s MP3 160 kbit/s MP3 128 kbit/s MP3 112 kbit/s MP3 96 kbit/s MP3 80 kbit/s MP3 64 kbit/s MP3 56 kbit/s MP3 48 kbit/s Qualité audio Haute Taille de fichier Grande Basse Petite

NOTE

• Utilisez le format WAV pour enregistrer de l'audio de haute qualité.
• Le format MP3 réduit la taille du fichier par compression, mais cela réduit également la qualité audio. Utilisez ce format si vous devez économiser de l'espace sur une carte SD ou par exemple pour y conserver de nombreux enregistrements.
• Si vous utilisez la fonction d'enregistrement de secours en mode STEREO FILE, certains formats ne peuvent pas être sélectionnés.

Changement des réglages d'enregistrement automatique

Vous pouvez régler les niveaux d'entrée qui entraînent le déclenchement et l'arrêt de l'enregistrement automatique, ainsi que le temps d'arrêt automatique.

Réglage du niveau de déclenchement d'enregistrement automatique

1. Pressez Ⓞ

2. Avec (自)↑, sélectionnez « REC » (enregistrement) et pressez → (自)↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓| |↓↓,

sélectionnez « AUTO

REC » (enregistrement

automatique) et pressez

1. Avec ↑↓|↓|↓, sélectionnez « REC START LEVEL » (niveau de déclenchement d'enregistrement) et pressez →|↓|↓.

AUTO REC ON/OFF REC START LEVEL REC STOP LEVEL AUTO STOP 0dB

1. Avec (↑), réglez le niveau seuil de déclenchement et pressez → (↓).

Mode MULTI FILE

Mode STEREO FILE

L'enregistrement démarrera automatiquement quand le signal entrant dépassera le niveau seuil fixé.

CONSEIL

Ce niveau peut se régler entre -48 et 0 dB.

Réglage de l'arrêt automatique

1. Si vous voulez que

l'enregistrement s'arrête

automatiquement,

pressez ↑↓(↑↓)↓pour

sélectionner « AUTO

STOP » et pressez → [ ]

AUTO REC ON/OFF REC START LEVEL REC STOP LEVEL AUTO STOP OFF

1. Avec ↑↓||↓, sélectionnez

le temps nécessaire à

l'arrêt et pressez → ( )↓.

AUTO STOP OFF 0sec 1sec 2sec MENU : CANCEL

CONSEIL

Ce paramètre peut être réglé sur OFF (désactivé) ou sur une durée de 0 à 5 secondes.

1. Réglez le niveau seuil d'arrêt de la même façon que le niveau seuil de déclenchement.

Mode MULTI FILE

Mode STEREO FILE

Quand le niveau d'entrée chute sous le niveau seuil d'arrêt fixé, l'enregistrement s'arrête automatiquement après le temps sélectionné à l'étape 2 ci-dessus.

Réglage de l'appellation des projets/fichiers

Vous pouvez changer le type de nom qui est automatiquement donné aux projets/fichiers.

1. Pressez (0)

2. Avec (自) , sélectionnez « REC » (enregistrement) et pressez (自) .

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓|↓|↓, sélectionnez « PROJECT NAME »/« FILE NAME » (nom de projet/fichier) et pressez →|↓|↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec () , sélectionnez le type et pressez () .

Mode MULTI FILE

Mode STEREO FILE

NOTE

• Les projets sont nommés selon les modalités suivantes. DEFAULT : ZOOM0001 - ZOOM9999 DATE : AAMMJJ-HHMMSS (exemple : 140331-123016)
• Les fichiers sont nommés selon les modalités suivantes. DEFAULT : ZOOM0001.WAV/MP3 - ZOOM9999.WAV/MP3 DATE : AAMMJJ-HHMMSS.WAV/MP3 (exemple : 140331-123016.WAV/MP3)
• Le format DATE utilise l'heure de début de l'enregistrement.
• En mode MULTI FILE, vous ne pouvez pas changer la façon dont les fichiers sont nommés.

Réduction du bruit (filtre coupe-bas)

Utilisez le filtre coupe-bas (Lo Cut) pour réduire le bruit du vent et les plosives vocales, par exemple.

1. Pressez (0)

2. Avec ↑↓(↓)↓, sélectionnez « IN/OUT » (entrée/sortie)

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓||↓, sélectionnez

« LO CUT » (filtre coupe-bas) et pressez →

INPUT/OUTPUT LO CUT COMP/LIMITER In1/2 PHANTOM PLUGIN POWER

1. Avec ⬆, sélectionnez la piste à laquelle l'appliquer et pressez → ⬆.

Mode MULTI FILE

Mode STEREO FILE

CONSEIL

Réglez ce paramètre sur ALL pour utiliser le filtre coupe-bas en même temps sur toutes les entrées.

1. Avec ↑↓| |↓, sélectionnez

la fréquence de coupure et pressez → [ ]↓.

INPUT L/B LO CUT OFF 80Hz 98Hz 115Hz MENU : CANCEL

NOTE

Le filtre coupe-bas (LO CUT) n'intervient pas sur les enregistrements de secours.

Réglage du niveau d'entrée (compresseur/limiteur)

L'unité peut automatiquement remonter le niveau des signaux d'entrée faibles et abaisser le niveau des signaux d'entrée forts.

1. Pressez (0)

2. Avec ↑↓(↑)↓, sélectionnez « IN/OUT » (entrée/sortie)

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓(↑↓), sélectionnez

« COMP/LIMITER »

(compresseur/limiteur) et

pressez → [ ] ↓.

INPUT/OUTPUT LO CUT COMP/LIMITER In1/2 PHANTOM PLUGIN POWER

1. Avec ↑↓, sélectionnez l'entrée que vous voulez

régler et pressez → [ ] ↑.

Mode MULTI FILE

Mode STEREO FILE

CONSEIL

Sélectionnez ALL pour l'utiliser en même temps sur toutes les entrées.

1. Avec ↑↓, sélectionnez

le type d'effet COMP/

LIMITER et pressez → [ ] ↘.

INPUT L/B COMP/LIMITER OFF COMP1(GENERAL) COMP2(VOCAL) COMP3(DRUM) MENU : CANCEL

NOTE

L'effet COMP/LIMITER n'intervient pas sur les enregistrements de secours.

Réglage	Explication		Seuil (dB)	Taux	Niveau de sortie (dB)	Temps d'attaque (ms)	Temps de relâchement (ms)
OFF	Compresseur/limiteur désactivé		-	-	-	-	-
COMP (GENERAL)	Compresseur standard	Les compresseurs abaissent les hauts niveaux et rehaussent les bas niveaux.	-48,7	9:1	+6,0	7,2	968
COMP (VOCAL)	Compresseur pour les voix		-8,4	16:1	0	1,8	8,7
COMP (DRUM)	Compresseur pour batterie et percussions		-48,2	7:1	+3,6	12,3	947
LIMITER (GENERAL)	Limiteur standard	Les limiteurs réduisent le niveau quand les signaux entrants dépassent le niveau seuil réglé.	-14,4	60:1	0	6,4	528
LIMITER (CONCERT)	Limiteur pour prestations live		-13,8	32:1	+1,2	1,9	8,5
LIMITER (STUDIO)	Limiteur pour enregistrement en studio		-12,0	8:1	+1,2	6,5	423

Changement du réglage d'alimentation fantôme

Les entrées 1/2 peuvent fournir une alimentation fantôme de +12 V, +24 V ou +48 V.

1. Pressez (0)

2. Avec ↑↓(自)↓, sélectionnez « IN/OUT » (entrée/sortie)

et pressez → [ ] ↑.

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓(□)↑, sélectionnez

« In1/2 PHANTOM » et

pressez → (↓).

INPUT/OUTPUT LO CUT COMP/LIMITER In1/2 PHANTOM PLUGIN POWER

1. Avec ↑↓|□|↑, sélectionnez

un paramètre et pressez

→(□)

In1/2 PHANTOM ON/OFF VOLTAGE

■ Mettez en/hors service (ON/OFF)

Avec (↑↓), sélectionnez une entrée et pressez → (↑↓).

ON/OFF INPUT 1 INPUT 2 ALL OFF

CONSEIL

Sélectionnez ALL pour utiliser l'alimentation fantôme sur les deux entrées.

Avec ↑↓|↓|↓, sélectionnez « ON » et pressez →|↓|↓.

INPUT 1 ON/OFF OFF ON MENU : CANCEL

■ Réglez la tension avec « VOLTAGE »

Avec ↑↓(□)↓, sélectionnez la tension et pressez →(□)↓.

VOLTAGE +12V +24V +48V MENU : CANCEL

CONSEIL

Si un microphone électrostatique peut être utilisé avec une tension inférieure à +48 V, baisser la tension réduira la consommation électrique du H5.

Emploi de l'alimentation par la prise (plug-in)

Quand vous employez un micro utilisant l'alimentation de type plug-in, faites le réglage suivant avant de le brancher à la prise d'entrée MIC/LINE du micro XY.

1. Pressez (D)

2. Avec || , sélectionnez « IN/OUT » (entrée/sortie) et pressez || .

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓[□]↓, sélectionnez « ON » et pressez →[□]↓.

PLUGIN POWER OFF ON MENU : CANCEL

1. Avec ↑↓(□)↓, sélectionnez « PLUGIN POWER » (alimentation de type plug-in) et pressez →(□)↓.

INPUT/OUTPUT LO CUT COMP/LIMITER In1/2 PHANTOM PLUGIN POWER OFF

Réduction du niveau du signal entrant

Entrées 1/2 uniquement

Si vous branchez par exemple une console de mixage avec un niveau de sortie standard, c'est-à-dire +4 dB, vous pouvez régler cette unité pour qu'elle réduise le niveau du signal entrant de -20 dB.

1. Pressez (0)

2. Avec ↑↓(自)↓, sélectionnez « IN/OUT » (entrée/sortie)

et pressez →

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓(□)↑, sélectionnez

« In1/2 PAD (-20dB) » et

pressez → [ ] ↓.

INPUT/OUTPUT COMP/LIMITER In1/2 PHANTOM PLUGIN POWER In1/2 PAD (-20dB)

1. Avec ↑↓(□)↓, sélectionnez

l'entrée et pressez → [ ] ↘.

In1/2 PAD (-20dB) INPUT 1 INPUT 2 ALL OFF

CONSEIL

Sélectionnez ALL pour utiliser l'atténuateur sur les deux entrées.

1. Avec ↑↓|↓|↓, sélectionnez

« ON » et pressez → [ ]↓.

INPUT 1 PAD OFF ON (-20dB) MENU : CANCEL

Réglage du compteur temporel

Réglez la façon dont s'affiche le temps durant l'enregistrement

Vous pouvez régler le compteur temporel pour qu'il affiche soit le temps d'enregistrement écoulé (count up) soit le temps d'enregistrement encore possible (count down).

1. Pressez Ⓞ

2. Avec () , sélectionnez « REC » (enregistrement) et pressez () .

Mode MULTI FILE

Mode STEREO FILE

1. Avec ↑↓|↓|↓, sélectionnez « COUNTER SETUP » (configuration du compteur) et pressez →|↓|↓.

Mode MULTI FILE

Mode STEREO FILE

1. Avec (自) , sélectionnez le mode d'affichage du compteur et pressez (自) .

REC COUNTER SETUP COUNT UP COUNT DOWN MENU : CANCEL

SUITE >>>

Réglage du compteur temporel (suite)

Réglez la façon dont s'affiche le temps durant la lecture

Vous pouvez régler le compteur temporel pour qu'il affiche soit le temps de lecture écoulé (count up) soit le temps de lecture encore possible (count down).

1. Pressez (0)

2. Avec (目) , sélectionnez « PLAY » (lecture) et pressez (目) .

MENU FOLDER IN/OUT REC PLAY

1. Avec ↓↓, sélectionnez le mode d'affichage du compteur et pressez →↓↓

PLAY COUNTER SETUP COUNT UP COUNT DOWN MENU : CANCEL

1. Avec ↑↓(□)↓, sélectionnez « COUNTER SETUP » (configuration du compteur) et pressez →(□)↓.

PLAY AB REPEAT PLAY MODE COUNTER SETUP COUNT UP

Changement du réglage de rétroéclairage d'écran

Vous pouvez régler le rétroéclairage de l'écran pour qu'il se coupe après 30 secondes sans qu'aucune opération n'ait été menée afin d'économiser l'énergie.

1. Pressez Ⓞ ^0

2. Avec () , sélectionnez « SYSTEM » (système) et pressez () .

MENU REC PLAY TOOL SYSTEM

1. Avec ↑↓[↑]↓, sélectionnez « BACKLIGHT » (rétro-éclairage) et pressez → [↑]↓.

SYSTEM DATE/TIME BACKLIGHT DISPLAY CONTRAST BATTERY TYPE 15sec

1. Avec ⬆, sélectionnez le réglage et pressez → ⬆

BACKLIGHT OFF ON 15sec 30sec MENU : CANCEL

Réglage du contraste de l'écran

1. Pressez (0)

2. Avec ( )↓, sélectionnez « SYSTEM » (système) et pressez → ( )↓.

MENU REC PLAY TOOL SYSTEM

1. Avec ↓↓, sélectionnez « DISPLAY CONTRAST » (contraste d'écran) puis pressez →↓↓.

SYSTEM DATE/TIME BACKLIGHT DISPLAY CONTRAST BATTERY TYPE 5

1. Avec (自) , réglez le contraste puis pressez (自) .

DISPLAY CONTRAST 5 # MENU : CANCEL

CONSEIL Ce paramètre peut être réglé entre 1 et 10.

Vérification des versions de firmware

Vous pouvez vérifier les versions des logiciels utilisés par le H5.

1. Pressez (0)

2. Avec (自) , sélectionnez « SYSTEM » (système) et pressez (自) .

MENU REC PLAY TOOL SYSTEM

1. Avec ↑↓(□)↓, sélectionnez « FIRMWARE VERSION » (version du firmware) et pressez →(□)↓.

Les versions de firmware s'afficheront.

SYSTEM BACKLIGHT DISPLAY CONTRAST BATTERY TYPE FIRMWARE VERSION FIRMWARE VERSION SYSTEM : 1.00 BOOT : 1.00 SUBSYSTEM : 1.00 MENU : RETURN

Restauration des réglages par défaut

Vous pouvez restaurer les réglages d'usine par défaut de l'unité.

1. Pressez (0)

2. Avec (自) , sélectionnez « SYSTEM » (système) et pressez (自) .

MENU REC PLAY TOOL SYSTEM

1. Avec ↑↓[ ]↓, sélectionnez « FACTORY RESET » (réinitialisation d'usine) et pressez → [ ]↓.

SYSTEM DISPLAY CONTRAST BATTERY TYPE FIRMWARE VERSION FACTORY RESET

1. Avec ↑↓(□)↓, sélectionnez « YES » (oui) et pressez →(□)↓.

FACTORY RESET Are you sure? YES NO MENU:RETURN

Cela permet de restaurer les réglages par défaut. L'unité s'éteindra automatiquement.

NOTE

Les réglages de niveau d'entrée ne sont pas réinitialisés.

Contrôle de l'espace libre sur la carte SD

1. Pressez Ⓞ

2. Avec () , sélectionnez « SD CARD » (carte SD) et pressez () .

MENU PLAY TOOL SYSTEM SD CARD

1. Avec () , sélectionnez « REMAIN » (restant) et pressez () .

L'espace libre restant s'affichera.

SD CARD REMAIN FORMAT PERFORMANCE TEST SD CARD REMAIN 0% 50% 100% 1.78GB/1.87GB MENU: RETURN

Formatage de cartes SD

Suivez ces procédures pour formater une carte SD en vue de son emploi avec le H5. 0

1. Pressez (0)

2. Avec (回) , sélectionnez « SD CARD » (carte SD) et pressez (回) .

MENU PLAY TOOL SYSTEM SD CARD

1. Avec ↑↓( )↓, sélectionnez « FORMAT » (formater) et pressez →( )↓.

SD CARD REMAIN FORMAT PERFORMANCE TEST

1. Avec ↑↓(□)↓, sélectionnez « YES » (oui) et pressez →(□)↓.

- Si vous utilisez une carte SD qui a été formatée par un ordinateur ou que vous venez d'acheter, vous devez la formater au moyen du H5 avant de l'utiliser. - Sachez que toutes les données qui étaient sauvegardées sur la carte SD seront supprimées lors du formatage.

Test des performances d'une carte SD

Vous pouvez tester les cartes SD pour vérifier qu'elles peuvent être employées avec le H5. Le test rapide (QuickTest) prend très peu de temps, tandis que le test complet (Full Test) examine la totalité de la carte SD.

Test rapide

1. Pressez (0)

2. Avec () , sélectionnez « SD CARD » (carte SD) et pressez () .

MENU PLAY TOOL SYSTEM SD CARD

1. Avec ↓↓( )↓, sélectionnez « PERFORMANCE TEST » (test de performance) et pressez →[ ]↓.

SD CARD REMAIN FORMAT PERFORMANCE TEST

1. Avec ↑↓(|)↓, sélection- nez « QUICKTEST » (test rapide) et pressez →(|)↓.

PERFORMANCE TEST QUICK TEST FULL TEST

1. Avec ↑↓(□)↓, sélectionnez « YES » (oui) et pressez →(□)↓.

Le test de performance de la carte, qui prend environ 30 secondes, démarrera.

QUICK TEST Execute? YES NO MEND : RETURN

QUICK TEST Now Measuring... 0% 50% 100% MENU : RETURN

QUICK TEST Result: OK 0% 50% 100% MENU: RETURN

SUITE >>>

Test des performances d'une carte SD (suite)

6.

Pour annuler le test, pressez Ⓞ.

NOTE

Même si une carte SD obtient un résultat « OK » au test de performance, cela ne garantit pas qu'il n'y aura jamais d'erreurs d'écriture. Veuillez ne considérer ce test que comme une indication.

Test complet

1. Pressez (0)
2. Avec ↑↓|↓|↓, sélectionnez « SD CARD » (carte SD) et pressez →|↓|↓.
3. Avec ↑↓(□)↓, sélectionnez « PERFORMANCE TEST » (test de performance) et pressez →(□)↓.
4. Avec ↑↓|↓, sélectionnez « FULL TEST » (test complet) et pressez →|↓|↓.

MENU PLAY TOOL SYSTEM SD CARD

SD CARD REMAIN FORMAT PERFORMANCE TEST

PERFORMANCE TEST QUICK TEST FULL TEST

1. Lorsque le temps nécessaire est affiché, sélectionnez « YES » (oui) avec ↑↓(↓)↑↓ et pressez →(↓)↑↓

Une fois le test terminé, si le taux d'accès MAX est de 100 %, c'est que la carte a échoué au test (NG pour Not Good).

1. Pour annuler le test, pressez Ⓞ ^1

CONSEIL Vous pouvez aussi presser ⏻ pour mettre en pause et reprendre le test.

NOTE Même si une carte SD obtient un résultat « OK » au test de performance, cela ne garantit pas qu'il n'y aura jamais d'erreurs d'écriture. Veuillez ne considérer ce test que comme une indication.

Mise à jour du firmware

Le H5 peut être mis à jour avec les dernières versions de firmware.

1. Copiez le fichier de mise à jour de version dans le répertoire racine de la carte SD.

NOTE

Vous pouvez télécharger le fichier pour faire une mise à jour en dernière version du firmware depuis le site web ZOOM (www.zoom.co.jp).

1. Insérez la carte SD dans le H5. Allumez-le ensuite en maintenant ⬤ pressée.

2. Avec ↑↓(|)↓, sélectionnez « YES » (oui) et pressez →(|)↓.

N'éteignez pas l'unité et ne retirez pas la carte SD durant la mise à jour du firmware. Cela pourrait rendre le H5 inutilisable car incapable de démarrer.

1. Une fois la mise à jour du firmware terminée, éteignez l'unité.

La mise à jour du firmware n'est pas possible lorsque les piles ne sont plus assez chargées. Dans ce cas, installez des piles neuves ou utilisez l'adaptateur secteur.

Emploi des cartes SD des précédents enregistreurs de la série H

Une carte SD ayant été utilisée par un ancien enregistreur ZOOM de la série H peut être lue par un H5 et ses fichiers peuvent être déplacés pour utilisation.

1. Insérez la carte SD et allumez le H5.

2. Avec ↑↓(□)↓, sélectionnez « YES » (oui) et pressez →(□)↓.

MOVE FILES Move other H series's files? YES NO MENU : RETURN

NOTE

• Cette fonction ne peut pas être utilisée pour déplacer des projets créés avec un H6.
• Quand des fichiers créés en mode 4 canaux (4CH MODE) sont déplacés, un projet nommé « ZOOMXXXX » est créé.
• Les fichiers déplacés portent le nom du modèle de la série H dont ils viennent ajouté au début de leur nom.
• Si un fichier portant le même nom existe déjà à l'emplacement de destination, le déplacement ne sera pas possible sans changer le nom du fichier.

Emploi d'une télécommande

Vous pouvez faire fonctionner le H5 à distance au moyen d'une télécommande.

1. Branchez la télécommande à la prise REMOTE du H5.

REC VOLUME - 1 2 200M H5 Handy Receiver 200M 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 3 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2

Les touches de la télécommande correspondent aux touches de l'unité centrale H5.

CONSEIL

Les touches de la télécommande fonctionnent même quand la fonction de verrouillage du H5 est activée.

Guide de dépannage

Si vous trouvez que le H5 ne fonctionne pas normalement, veuillez d'abord vérifier les points suivants.

Problème d'enregistrement/lecture

♦ Pas de son ou son très faible
- Vérifiez les connexions avec votre système d'écoute et son réglage de volume.
• Vérifiez que le volume du H5 n'est pas trop bas (→ P. 39)
♦ Le son provenant d'un appareil ou micro connecté n'est pas entendu ou alors très faiblement
- Si vous utilisez le micro XY fourni, vérifiez que son orientation est adaptée.
- Vérifiez le réglage de niveau d'entrée (→ P. 22).
- Si vous branchez un lecteur de CD ou un autre appareil à une prise d'entrée, essayez de monter le niveau de sortie de cet appareil.
- Vérifiez le réglage d'écoute de contrôle du signal entrant (→ P. 82).
- Vérifiez le réglage d'alimentation par la prise (plug-in) ( P. 97).
- Vérifiez le réglage de la fonction atténuateur (PAD) ( P. 98).
♦ L'enregistrement n'est pas possible
- Vérifiez qu'une touche de piste est allumée en rouge.
• Vérifiez qu'il y a de l'espace libre sur la carte SD (→ P. 105).
- Vérifiez qu'il y a une carte SD correctement chargée dans le logement pour carte.
- Si « Card Protected » (carte protégée) s'affiche, c'est que la protection de la carte SD contre l'écriture est activée. Faites glisser le commutateur de verrouillage pour désactiver la protection contre l'écriture.

• Si « Hold » s'affiche à l'écran, c'est que les commandes sont verrouillées. Déverrouillez les commandes (→ P. 15).
  ♦ Le son enregistré est inaudible ou très faible
• Vérifiez que les niveaux de volume des pistes L/R et 1/2 ne sont pas baissés (→ P. 48).
• Vérifiez que les touches de piste sont allumées en vert durant la lecture.
  ♦ Le mixage n'est pas possible (mode MULTI FILE)
• Vérifiez que les niveaux de volume des pistes L/R et 1/2 ne sont pas baissés (→ P. 48).
• Vérifiez qu'il y a de l'espace libre sur la carte SD (→ P. 105).

Autres problèmes

♦ Non reconnaissance par un ordinateur après connexion USB
- Vérifiez que le système d'exploitation (OS) de l'ordinateur est compatible ( P. 70).
- Un mode de fonctionnement doit être sélectionné sur le H5 pour permettre à un ordinateur de le reconnaître (→ P. 70).

Caractéristiques techniques

Support d'enregistrement		Cartes SD de 16 Mo-2 Go, cartes SDHC de 4 Go-32 Go
Entrées	Entrées L/R	Micro XY (XYH-5)
		Type de micro	Directionnel
		Sensibilité	-45 dB, 1 kHz à 1 Pa
		Gain d'entrée	-∞ à 52 dB
		Pression acoustique maximale en entrée	140 dB SPL
		Mini-jack stéréo d'entrée MIC/LINE	Gain d'entrée : -∞ à 52 dB
			Impédance d'entrée : 2 kΩ ou plus
			Prise en charge d'une alimentation PIP par la prise (Plug-In Power)
		Entrée de secours	Réglage du gain d'entrée L/R -12 dB
	Entrées 1/2	Connecteurs	Prises mixtes XLR/jack 6,35 mm 3 pointsTRS (XLR : point chaud sur la broche 2, jack TRS : point chaud sur la pointe)
		Gain d'entrée (atténuateur PAD désactivé)	-∞ à 55 dB
		Gain d'entrée (atténuateur PAD activé)	-∞ à 35 dB
		Impédance d'entrée	1,8 kΩ ou plus
		Niveau d'entrée maximal autorisable	+22 dBu (atténuateur PAD activé)
		Alimentation fantôme	+12/+24/+48 V (peut être commutée ON/OFF indépendamment pour les entrées 1/2)
		Bruit rapporté à l'entrée	-120 dBu ou moins
Sorties	Prises de sortie	Mini-jack stéréo de sortie LINE OUT (niveau de sortie nominal -10 dBm quand l'impédance de charge en sortie est de 10 kΩ ou plus)
		Mini-jack stéréo de sortie casque (20 mW + 20 mW sous charge de 32 Ω)
	Haut-parleur intégré	Haut-parleur mono 400 mW/8 Ω
Formats d'enregistrement		Mode STEREO FILE
		Formats WAV pris en charge :	44,1/48/96 kHz, 16/24 bits, stéréo, format BWF pris en charge
		Formats MP3 pris en charge :	48-320 kbit/s, fréquence d'échantillonnage de 44,1 kHz
		Nombre maximal de pistes simultanément enregistrables	4 pistes (L/R + enregistrement de secours)
		Mode MULTI FILE
		Formats pris en charge :	44,1/48 kHz, 16/24 bits, mono/stéréo, format BWF pris en charge
		Nombre maximal de pistes simultanément enregistrables	6 pistes (L/R + 1/2 + enregistrement de secours)
Écran		LCD (128 x 64) avec rétroéclairage
USB		Fonctionnement en classe de stockage de masse
		Classe: USB 2.0 haute vitesse
		Fonctionnement comme interface audio : mode MULTI TRACK (note : l'utilisation avec Windows nécessite un pilote, pas avec Mac OS)
		Classe: USB 2.0 haute vitesse
		Caractéristiques techniques: 4 entrées/2 sorties, fréquence d'échantillonnage de 44,1/48 kHz, résolution de 16/24 bits
		Fonctionnement comme interface audio : mode STEREO (aucun pilote n'est requis)
		Classe: USB 2.0 pleine vitesse
		Caractéristiques techniques: 2 entrées/2 sorties, fréquence d'échantillonnage de 44,1/48 kHz, résolution de 16 bits
		Note: l'emploi comme interface audio pour iPad est pris en charge (mode STEREO uniquement)
		Note: fonctionnement possible avec alimentation par le bus USB
Autonomie d'enregistrement approximative en continu avec alimentation par piles (en heures et minutes)		Mode STEREO FILE
		Micro XY, 44,1 kHz/16 bits (stéréo x 1): environ 15 heures
		Mode MULTI FILE
		Micro XY, entrées 1 et 2, 48 kHz/24 bits (stéréo x 2): environ 7 heures 10 minutes
		Note: les durées ci-dessus sont des estimations.
		Note: les durées d'enregistrement approximatives en continu avec alimentation par piles ont été calculées à l'aide de notre propre méthode de test. Elles peuvent grandement différer en fonction des conditions d'utilisation.
Alimentation		Fonctionne à l'aide de 2 piles AA
		Adaptateur secteur: AD-17, CC 5 V, 1 A
		Alimentation par bus USB
Dimensions		Unité centrale: 66,8 mm (L) × 135,2 mm (P) × 42,1 mm (H), 176 g
		XYH-5: 65,5 mm (L) × 62,2 mm (P) × 41,0 mm (H), 94 g

Pour les pays de l'UE

Déclaration de conformité

200M

ZOOM CORPORATION

4-4-3 Surugadai, Kanda, Chiyoda-ku, Tokyo

101-0062 Japon

http://www.zoom.co.jp

Production de signaux pilotes au lancement et à l'arrêt de l'enregistrement (marqueurs sonores)

Avec la version 2.0 du système, cette fonction a été ajoutée.

Au lancement et à l'arrêt de l'enregistrement, le H5 peut produire des signaux pilotes (marqueurs sonores).

Quand on enregistre l'audio d'une vidéo avec le H5, insérer des signaux pilotes dans l'enregistrement de la caméra facilite le calage de l'audio et de la vidéo.

1. Pressez

2. Avec ↑↓, sélectionnez « REC » (enregistrement), et pressez →→↓

En mode d'enregistrement MULTI FILE

MENU PROJECT FOLDER IN/OUT REC

1. Avec ↑↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↑ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑ ↑

En mode d'enregistrement MULTI FILE

1. Avec ↑↓, sélectionnez un élément de menu et pressez →↓

SOUND MARKER MODE SOUND LEVEL OFF

■ Réglage du « MODE »

Avec ↑↓, sélectionnez les conditions de production des mar-queurs sonores et pressez →

MODE OFF REC START REC START AND END MENU CANCEL

NOTE

Les marqueurs ne seront pas produits si les fonctions de superposition ou de mémo vocal sont utilisées.

■ Réglage du son (« SOUND »)

Avec ↑↓, sélectionnez le type de marqueur sonore et pressez →↓

SOUND SINE WAVE SLATE Hi-Q MENU-CANCEL

■ Réglage du niveau (« LEVEL »)

Avec ↑↓, réglez le niveau des marqueurs sonores et pressez

LEVEL 5 MENU: CANCEL
