Caractéristiques	Détails
Type de produit	Vélo d'appartement
Dimensions	Non spécifiées
Poids maximal utilisateur	Non spécifié
Système de résistance	Non spécifié
Écran	Non spécifié
Programmes d'entraînement	Non spécifié
Connectivité	Non spécifié
Maintenance	Vérifier régulièrement les vis et les boulons, nettoyer le cadre et les composants.
Sécurité	Utiliser uniquement sur une surface plane, ne pas dépasser le poids maximal recommandé.
Garantie	Non spécifiée
Accessoires inclus	Non spécifié

FOIRE AUX QUESTIONS - Synergy Moovyoo

Comment régler la hauteur de la selle sur le Moovyoo Synergy ?

Pour régler la hauteur de la selle, déverrouillez le levier de réglage situé sous la selle, ajustez la hauteur souhaitée, puis verrouillez à nouveau le levier pour sécuriser la selle.

Le vélo fait un bruit étrange pendant l'utilisation, que faire ?

Vérifiez que toutes les vis et boulons sont bien serrés. Si le bruit persiste, inspectez la chaîne et les roulements pour vous assurer qu'ils sont bien lubrifiés.

Comment connecter le vélo d'appartement à une application de suivi ?

Assurez-vous que le Bluetooth est activé sur votre appareil mobile, puis suivez les instructions dans le manuel utilisateur pour appairer le vélo avec l'application compatible.

Comment ajuster la résistance du Moovyoo Synergy ?

Utilisez le bouton de réglage de la résistance situé sur le guidon pour augmenter ou diminuer la difficulté de pédalage selon vos préférences.

Que faire si l'écran d'affichage ne s'allume pas ?

Vérifiez que le vélo est correctement branché à une prise électrique et que l'alimentation est allumée. Si l'écran ne s'allume toujours pas, remplacez les piles si nécessaire.

Le vélo ne se connecte pas au Wi-Fi, que faire ?

Assurez-vous que le vélo est dans la portée du routeur Wi-Fi et que vous entrez le bon mot de passe. Redémarrez le vélo et réessayez la connexion.

Comment nettoyer le Moovyoo Synergy ?

Utilisez un chiffon doux et humide pour essuyer le cadre et les surfaces. Évitez les produits chimiques agressifs qui pourraient endommager le vélo.

Quel poids maximum le Moovyoo Synergy peut-il supporter ?

Le poids maximum recommandé pour le Moovyoo Synergy est de 120 kg.

Comment assembler le Moovyoo Synergy ?

Suivez les instructions d'assemblage fournies dans le manuel. Assurez-vous de rassembler toutes les pièces et outils nécessaires avant de commencer.

Y a-t-il une garantie sur le Moovyoo Synergy ?

Oui, le Moovyoo Synergy est couvert par une garantie de 2 ans qui couvre les défauts de fabrication.

MODE D'EMPLOI Synergy Moovyoo

Veuillez lore attentivement les instructions avant d'utiliser ce produit.

Garder ce manuel pour consultation ultérieure.

Informations importantes concernant la sécurité

Veuillez conserver ce manuel en lieu sur pour pouvoir le consulter facilement.

1. Il est important de dire tout le manuel avant d'assembler et d'utiliser l'équipement.
   Une utilisation sans danger et efficace ne peut être garantie que si l'équipement est assemblé, entretenu et utilisé correctement.
   Il est de votes responsabilité de vous assurer que tous les utilisateurs de l'équipement sont informés de tous les avertissements et précautions d'utilisation.
2. Avant de commencer tout programme d'entraînement, vous devez consulter votre médecin afin de déterminer si votre condition Médicale ou physique pourraitmettre en danger vosante et votre sécurité, ou vous empêcher d'utiliser correctement l'équipement. L'avis de leur médecin est essentiel si vous prenez un traitement médical qui concerne toute fréquence cardiaque, pression arterielle ou niveau de cholestérol.
3. Soyez à l'écoute des signaux envoyés par votre corps. Un entrainement incorrect ou excessif peut nuir à votre santé. Arrêtez de vous entraîner si vous ressentez l'un des symptômes suivants : douleur, contraction dans la poitrine, battement de cœur irregularier, essoufflement important, étourdissements, vertiges ou sensations nauseées. Si vous ressentez l'un des ces symptômes, vous doivent consulter leur médecin avant de poursuivre vos programmes d'entrainment.
4. Maintenez les enfants et les animaux loin de l'équipement. L'équipement est conçu pour être utilisé par desadultes uniquement.
5. Utilisez l'opération sur une surface solide, plane avec un tapis de protection pour votre sol ou un tapis. Pour garantir la sécurité, l'opération doit dispose d'au moins 0.5 metres d'espace libre autour de lui.
6. Avant d'utiliser l'équipement, vérifier que les écrous et les boulons soient bien fixés.
7. La sécurité de l'équipment ne peut être maintainue que s'il est contrôle régulierement pour vérifier les dommages et/ou l'usure.
8. Utilisez toujours l'équipement tel qu'indiqué. Si vous trouvez des éléments défectueux lors de l'assemblage ou de la verification de l'équipement, ou si vous entendez des bruits inhabituels provenant de l'équipement pendant l'utilisation, arrêtez immédiatement l'utilisation. N'utilisez pas l'équipement jusqu'à ce que le problème ait été corrigé.
9. Portez des vêtements appropriés lorsque vous utilisez l'équipement. Evitez de porter des vêtements lâches qui pourraient être pris dans l'équipement ou qui pourraient restreindre ou empêcher le mouvement.
10. L'équipement a été testé sous la catégorie H.C. Poids maximum utiliser : 120 kg. La capacité de freinage est indépendante de la vitesse.
11. L'équipement ne convient pas à un usage théapeutique.
12. Faites attention lors du levage ou du déplacement de l'équipement afin de ne pas vous faire mal au dos. Utilisez toujours des techniques de levage appropriées et/ou demandez de l'aide si nécessaire.

VUE-ECLATEE :

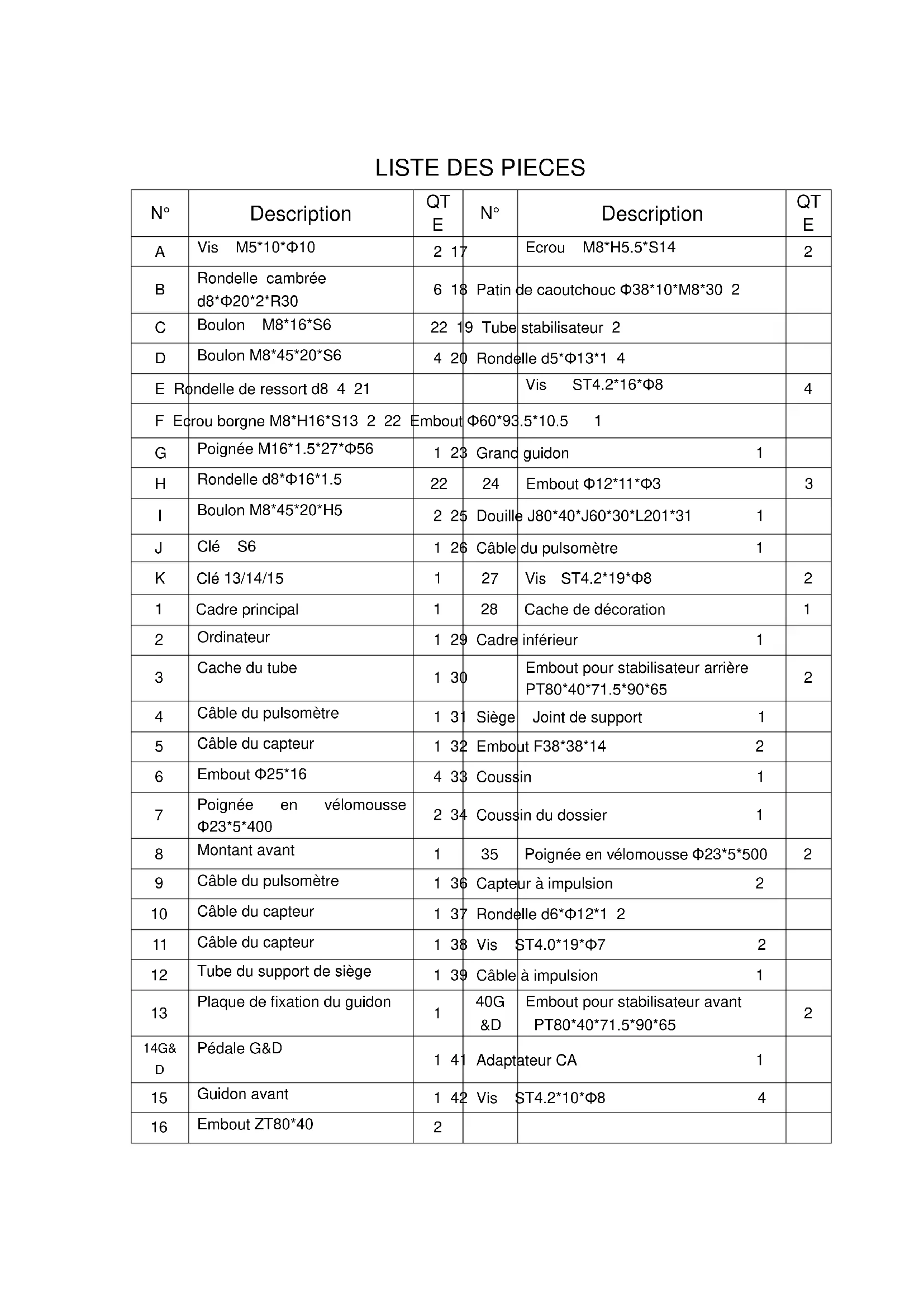

LISTEDESPIECES

N°	Description	QTE	N°	Description	QTE
A	Vis M5*10*Φ10	2 17		Ecrou M8*H5.5*S14	2
B	Rondelle cambrée d8*Φ20*2*R30	6 18	Patin de caoutchouc Φ38*10*M8*30 2
C	Boulon M8*16*S6	22 19	Tube stabilisateur 2
D	Boulon M8*45*20*S6	4 20	Rondelle d5*Φ13*1 4
E	Rondelle de ressort d8 4 21			Vis ST4.2*16*Φ8	4
F	Ecrou borgne M8*H16*S13 2 22	Embout	Φ60*93.5*10.5 1
G	Poinnée M16*1.5*27*Φ56	1 23	Grand guidon 1
H	Rondelle d8*Φ16*1.5	22	24	Embout Φ12*11*Φ3	3
I	Boulon M8*45*20*H5	2 25	Douille J80*40*J60*30*L201*31 1
J	Clé S6	1 26	Câble du pulsomètre 1
K	Clé 13/14/15	1	27	Vis ST4.2*19*Φ8	2
1	Cadre principal	1	28	Cache de décoration	1
2	Ordinateur	1 29	Cadre inférieur 1
3	Cache du tube	1 30		Embout pour stabilisateur arrêté PT80*40*71.5*90*65	2
4	Câble du pulsomètre	1 31	Siège	Joint de support 1
5	Câble du capteur	1 32	Embout F38*38*14 2
6	Embout Φ25*16	4 33	Coussin 1
7	Poinnée en vélomousse Φ23*5*400	2 34	Coussin du dossier 1
8	Montant avant	1	35	Poinnée en vélomousse Φ23*5*500	2
9	Câble du pulsomètre	1 36	Capteur à impulsion 2
10	Câble du capteur	1 37	Rondelle d6*Φ12*1 2
11	Câble du capteur	1 38	Vis ST4.0*19*Φ7 2
12	Tube du support de siège	1 39	Câble à impulsion 1
13	Plaque de fixation du guidon	1	40G &D	Embout pour stabilisateur avant PT80*40*71.5*90*65	2
14G&D	Pédale G&D	1 41	Adaptateur CA 1
15	Guidon avant	1 42	Vis ST4.2*10*Φ8 4
16	Embout ZT80*40	2

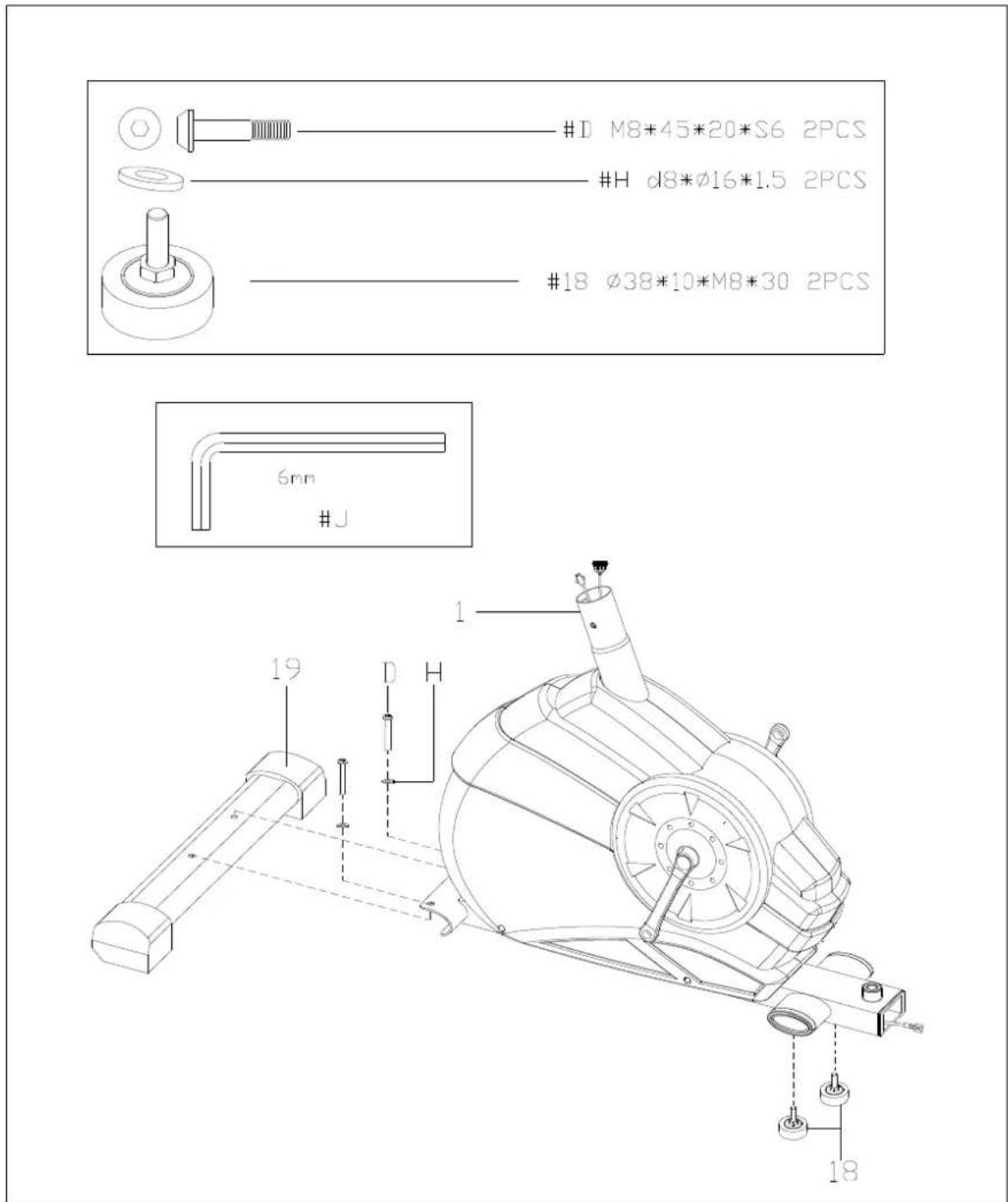

Assemblage Etape 1 :

A. Fixer le tube inférieur (#19) au cadre principal (#1) avec des vis (#D), des rondelles (#H) et des boulons (#33).
B. Fixer le patin de caoutchouc (#18) au cadre principal (#1).

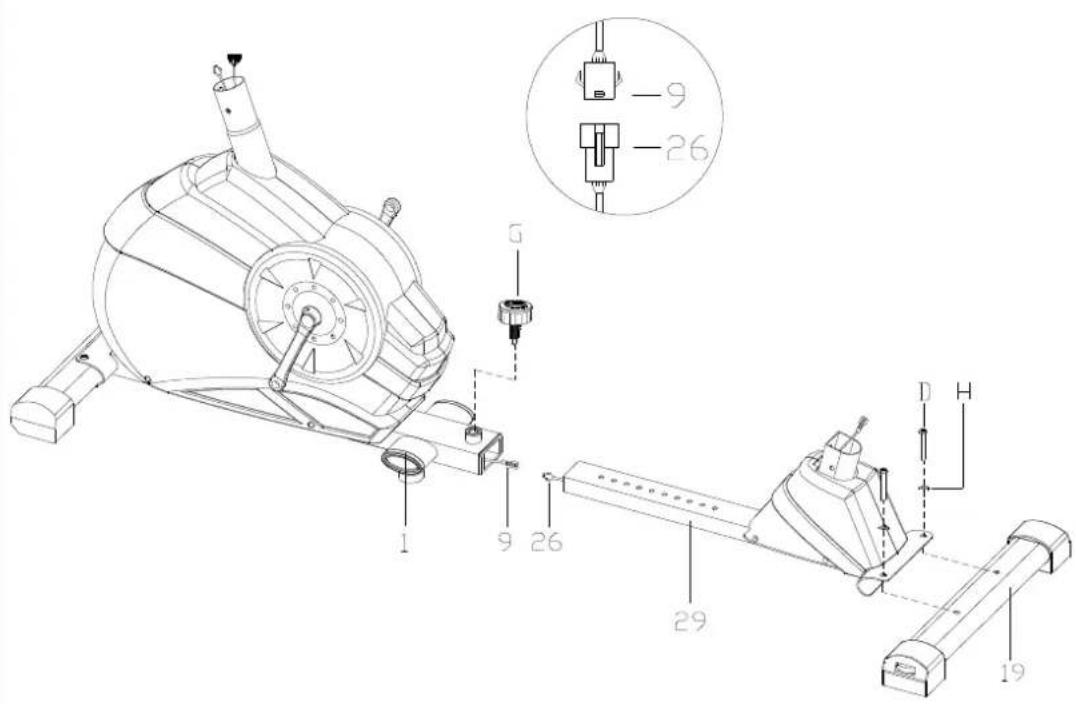

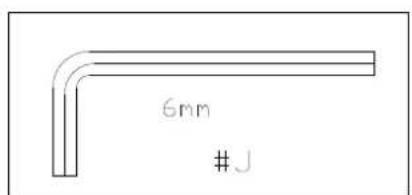

Assemblage Etape 2 :

A. Fixer le tube du stabilisateur (#19) au cadre inférieur (#29) avec des vis (#D), des rondelles (#H).
B. ÀpRES avoir raccardé le cable du pulsomètre (#9) au cable du pulsomètre (#26), fixer le cadre inférieur (#29) au cadre principal (#1) en fixant avec la poignée (#G).

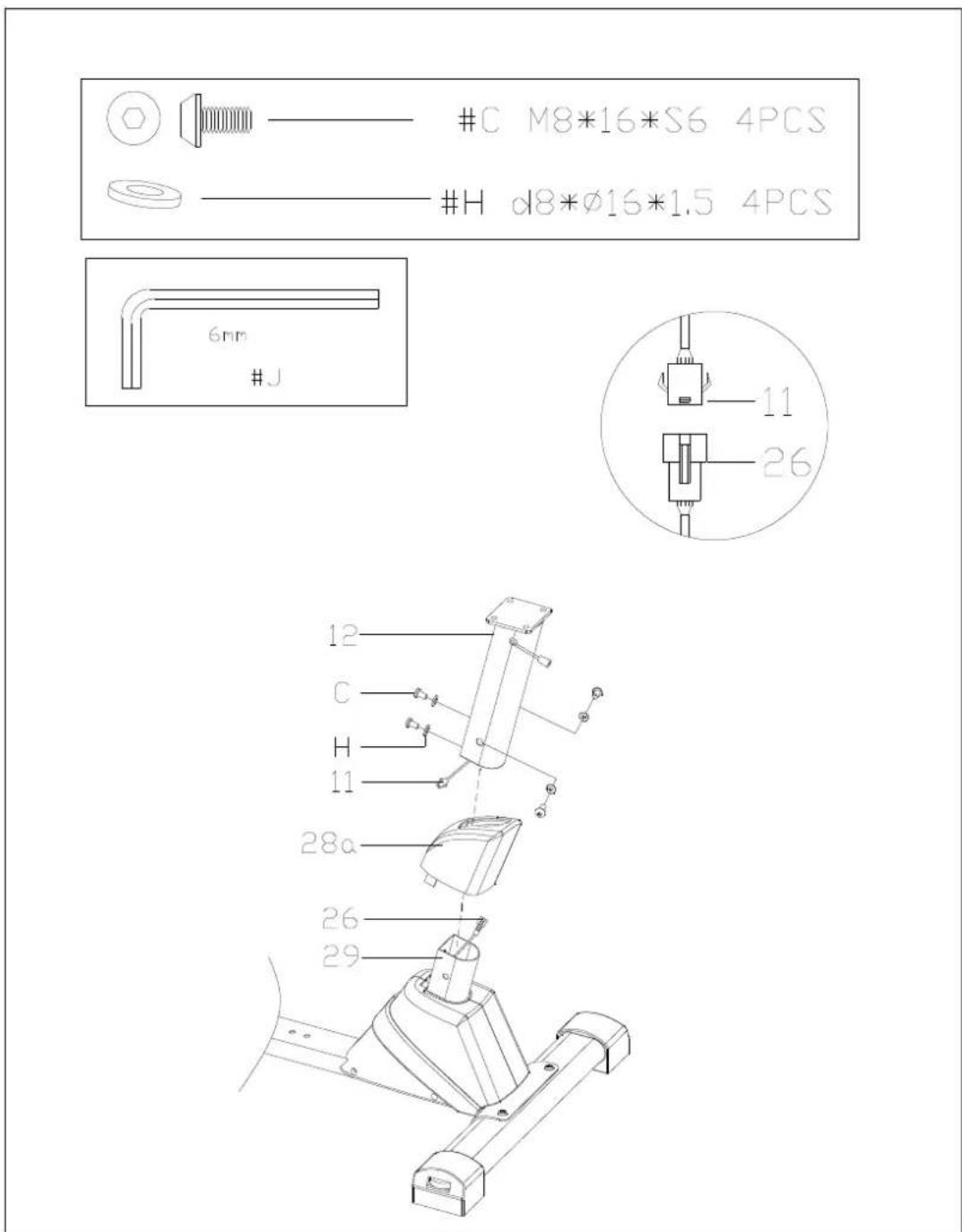

Assemblage Etape 3 :

A. Raccorder le cable du pulsomètre (#26) au cable du pulsomètre (#11) puis fixer le tube du support de siège (#12) sur le cadre inférieur (#29) par le cache décoratif (#28).
B. Fixer le tube du support de siège (#12) sur le cadre inférieur (#29) avec des vis (#C), des rondelles (#H).

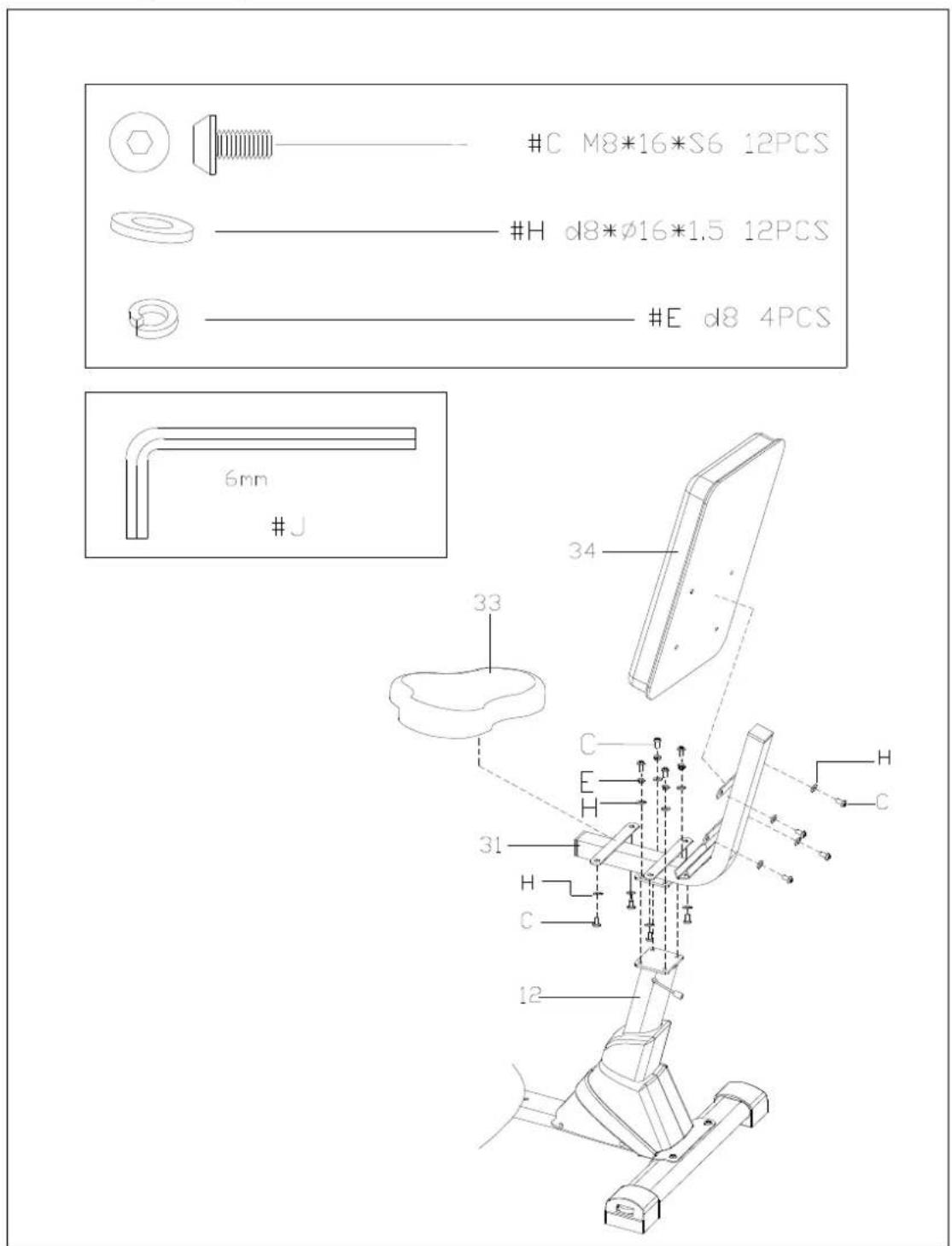

Assemblage Etape 4 :

A. Fixer le joint du support de siège (#31) au tube du support de siège (#12) avec des vis (#C), des rondelles (#E), des rondelles (#H).
B. Fixer le coussin (#33) et le coussin du dossier (#34) au joint du support de siège (#31) en fixant avec des vis (#C), des rondelles (#H).

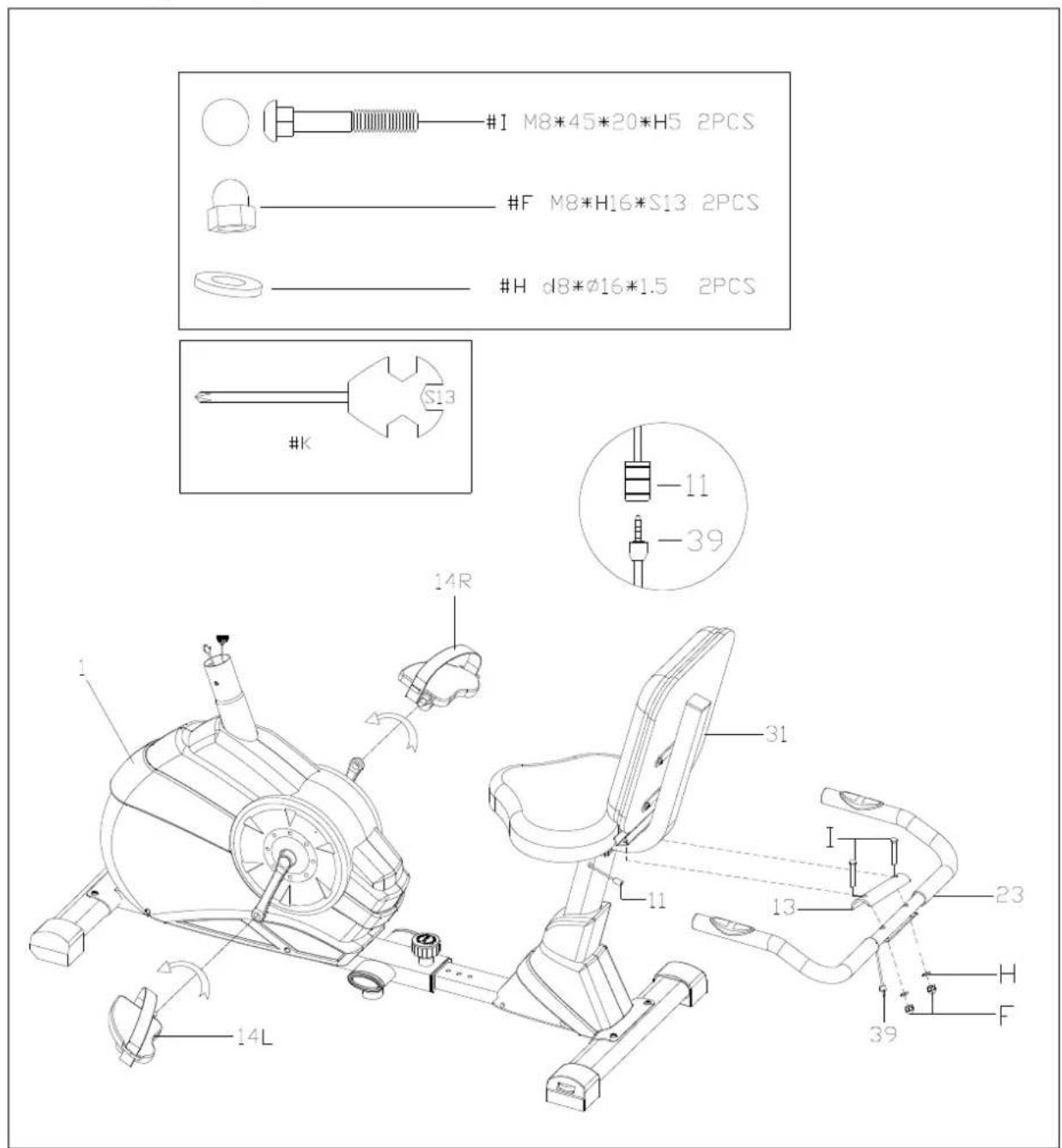

Assemblage Etape 5 :

A. Fixer la poignée avant (#23) et la plaque de fixation de la poignée (#13) au joint du support de siège (#31) avec des boulons (#I), des écrous (#F), des rondelles (#H).
B. Raccorder le cable du pulsometre (#11) au cable du pulsometre (#39).
C. Fixer la pédale G&D (#G&D) aux axes gauche et droit.

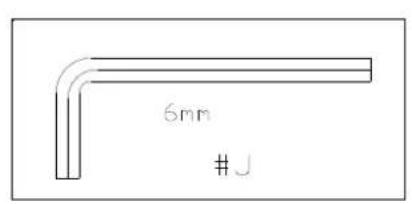

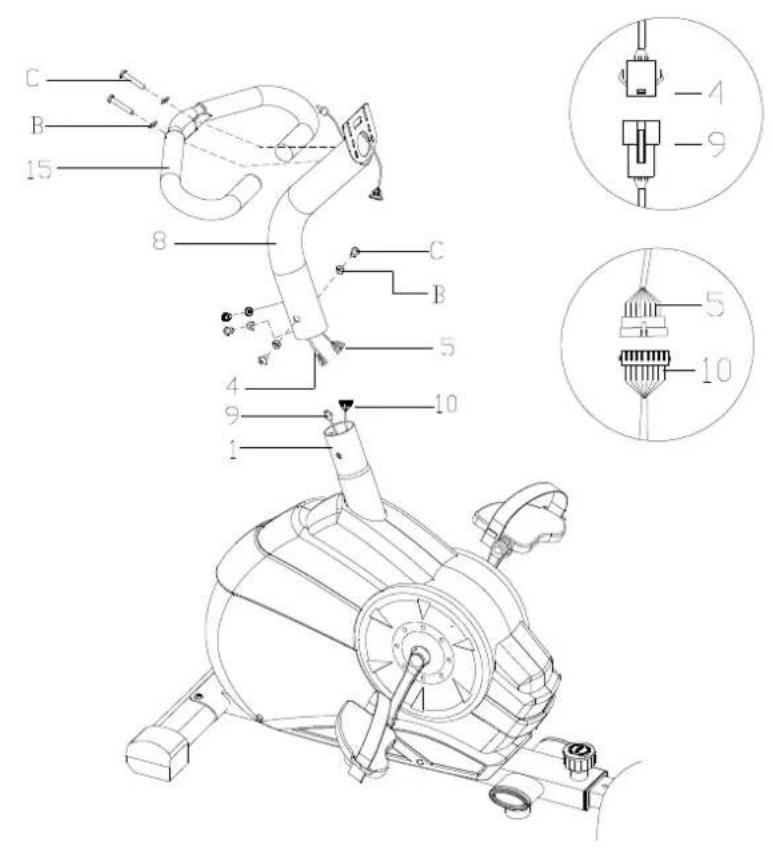

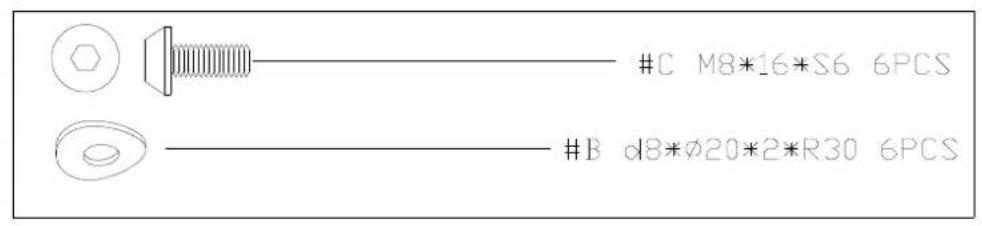

Assemblage Etape 6 :

A. Raccorder le cable du pulsometre (#4) au cable du pulsometre (#9), et raccorder aussi le cable du capteur (#5) au cable du capteur (#10).
B. Fixer le montant avant au cadre principal (#1) avec des vis (#C) et des rondelles cambrées (#B).
C. Fixer la poignée avant (#15) au montant avant (#8) avec des vis (#C) et des rondelles cambrées (#B).

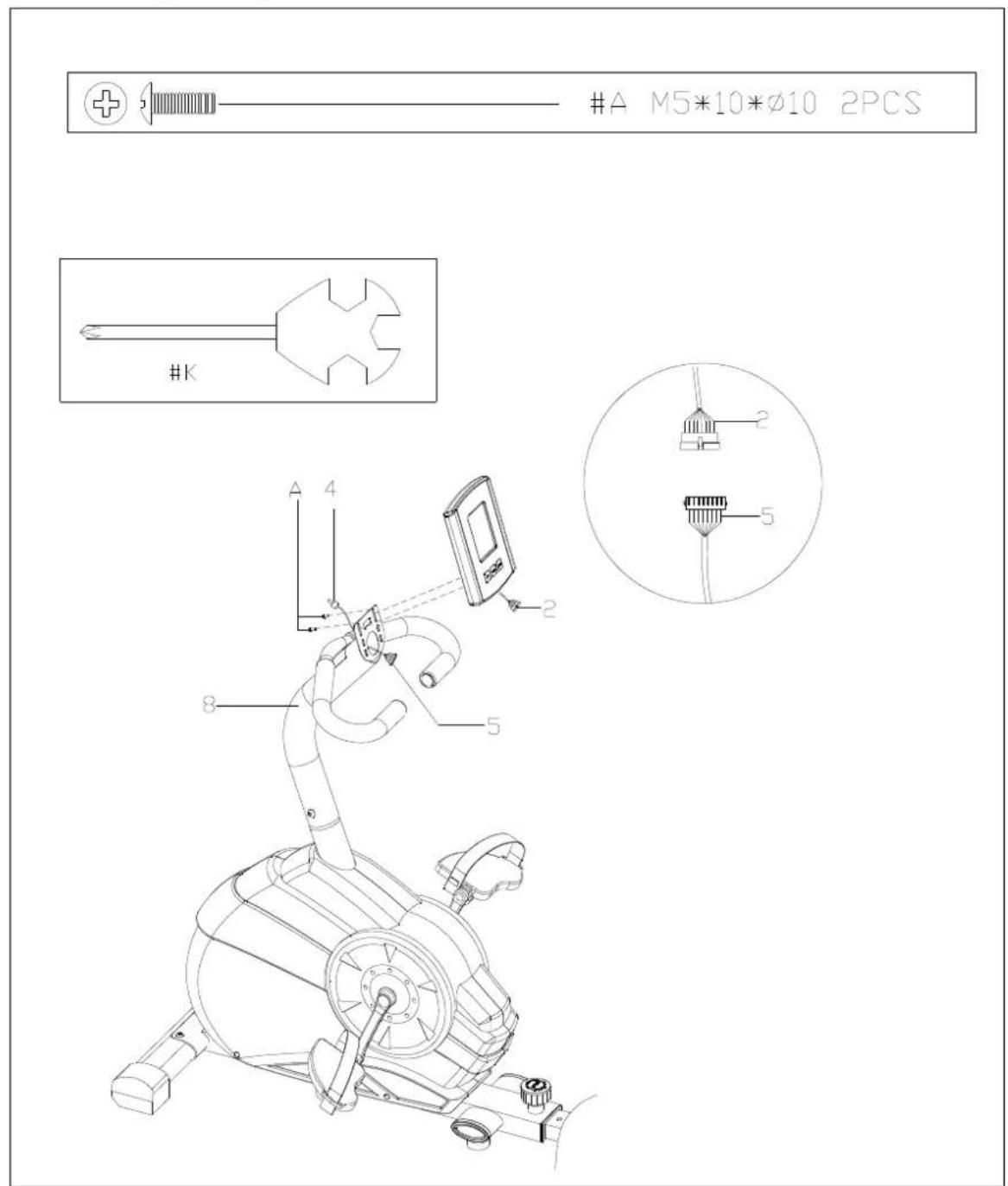

Assemblage Etape 7 :

A. Raccorder le cable du capteur (#5) avec le cable de l'ordinateur puis fixer l'ordinateur (#2) sur le dessus du montant avant (#8).
B. Brancher le cable du pulsomètre (#4) dans la fiche à l'arrière de l'ordinateur (#2).

MANUEL DE FONCTIONNEMENT ORDINATEUR

Fonction :

1. Programme : 21 programmes comme suit

A:1Programme manuel (voir fig.1)

fig 1

Fig 2

图3

图4

Fig 5

f16

6

Fig 8

Hg9

fig 10

6g11

0212

6213

P1: ROULAGE P2: VALLEE P3: BRULAGE GRAISSES P4: RAMPE P5: MONTAGNE

P6:INTERVALLE P7: CARDIO P8: ENDURANCE P9: PENTE P10: RALLYE

C:1Programme de contrôle des Watts (voir fig.12)

D:4Programme de contrôle fréquence cardiaque : (Voir fig. 13~fig. 16)

55%H.R, 75%H.R, 90%H.R et H.R CIBLE

E:4Programmes parametes utilisateurs:PERSONALISE1a PERSONNALISE4(Voir fig.17-fig.20)

0±14

0515

图16

617

图18

Fig 19

F:1.Programme de mesure de la masse grasse (voir fig.21)

1. Enregister les données utilisateurs de SEXE, TAILLE, POIDS et AGE même une fois l'alimentation coupée.
2. Affichage a matrice de points indiquant votre statut actuel. (Voir fig. 22)
3. Simulation d'ECG mesurant la fréquence cardiaque (voir fig. 23)
4. Affiche vitesse (TPM), TEMPS, DIST., CAL., WATT, IMPULSION, NIVEAU au même moment
5. L'ordinaire se coupera automatique s'il n'y a pas de fonctionnement, signal de vitesse et signal d'impulsion sur 4 minutes. Pendant ce temps, il stockera vos données d'entrainment actuelles et passera la résistance de charge au minimum. Une fois que vous appuyez sur un bouton ou s'il est en mouvement, l'ordinaire s'allumera automatique.
6. Touche tactile

6g 20

0821

图22

0g23

Touches :

1. ENTREE

En mode « stop » (affichage STOP), appuyer sur la touche ENTREE pour entrer dans la selection de programme, la valeur des paramétres clignotera dans la fenêtre associée.

A: Quand vous choisissez le programme, appuyez sur Entre pour confirmer votrechoix.
B: Une fois dans les paramétres, appuyer sur ENTREE pour confirmer la valeur que vous souhaitez prédéfinir.

Pendant le mode demarrage (affichage DEMARRAGE), appuyer sur ENTREE pour chooseir d'afficher la vitesse ou les TPM, ou passer automatiquement.

Sous n'importe quel mode, maintainir cette touche enfoncée pendant 2 secondes pour réinitialiser totalement l'ordinateur.

1. DEMARRAGE/ARRET:

Appuyez sur la touche DEMARRAGE/ARRET pour demarrer ou arreter les programmes.

Sous n'importe quel mode, maintainir cette touche enfoncée pendant 2 secondes pour réinitialiser totalment l'ordinaireur.

3. HAUT:

En mode arrêt et quand le caractère à matrice de points clignote, appuyez sur cette touche pour sélectionner le programme haut. Si la valeur de la fenêtre associée clignote, appuyer sur cette touche pour augmenter la valeur.

Au cours du mode demarrage (affichage DEMARRAGE), appuyer sur cette touche pour augmenter la résistance d'entraine.

4.BAS：

En mode arrêt et quand le caractère à matrice de points clignote, appuyez sur cette touche pour sélectionner le programme bas. Si la valeur de la fenêtre associée clignote, appuyer sur cette touche pour diminuer la valeur.

Au cours du mode demarrage (affichage DEMARRAGE), appuyer sur cette touche pour diminuier la resistance d'entrainment.

5. RECUPERATION POULS :

Test d'abord donne frquence cardiaque et indiquer voire valeur de frquence cardiaque, appuyer sur cette touche pour entrer dans le test de recupération de pouls.

Quand vous est en mode de recupération de pouls, appuyez sur cette touche pour quitter.

REMARQUE:

Il est conseilé de placer votre doigt sur la zone marquee pour sélectionner les fonctions en cas de fausse action.

FONCTIONNEMENT

1. Allumer l'ordinateur

Brancher une extrémité de l'adaptateur à la source électrique CA et raccorder l'autre extrémité à l'ordinateur.

L'ordinateur émettra un bip et passera en mode initial (Voir fig. 24).

图24

Fig 25

Fig 26

2. Sélection programme et paramétres valeur

Programme manuel et Prédéfinir programme P1 P10

A. Appuyer sur la touche HAUT, BAS pour selectionner le programme desired (voir fig. 25)

B. Appuyer sur la touche ENTREE pour selectionner le programme selectionné et entree dans la fenetre des paramétres d'heure.

C. L'heure clignotera, puis appuyer sur la touche HAUT, BAS pour configurer vous houre souhaitee. Appuyer sur ENTREE

pour confirmer la valeur. (voir fig. 26)

6

Fig 28

图29

D. La distance clignotera, puis appuyer sur la touche HAUT, BAS pour configurer la valeur de distance souhaitee. Appuyer sur ENTREE pour confirmer la valeur. (voir fig. 27)
E. Les calories clignoteront, puis appuyer sur la touche HAUT, BAS pour configurer le nombre souhaite de calories à consommer. Appuyer sur ENTREE pour confirmer la valeur. (voir fig. 28)
F. Appuyer sur DEMARRER/ARRET pour commencer l'entrainment. (Voir fig. 29)

6230

6g 31

Fig 32

Programme de contrôle des Watts

A. Appuyer sur HAUT, BAS pour selectionner le programme de contrôle des Watts.
B. Appuyer sur la touche ENTREE pour selectionner le programme de contrôle des Watts et enter dans la fenetre des parametes d'heure.
C. L'heure clignotera, puis appuyer sur la touche HAUT, BAS pour configurer l'heure souhaitee. Appuyer sur ENTREE pour confirmer la valcur.
D. La distance clignotera, puis appuyer sur la touche HAUT, BAS pour configurer la valeur de distance souhaitee. Appuyer sur ENTREE pour confirmer la valeur.
E. Les calories clignoteront, puis appuyer sur la touche HAUT, BAS pour configurer le nombre souhaite de calories à consommer. Appuyer sur ENTREE pour confirmer la valeur.
F. L'affichage des Watts clignotera, puis appuyer sur la touche HAUT, BAS pour configurer les Watts pour l'entraînement. Appuyer sur ENTREE pour confirmer la valeur. (voir fig. 30)
G. Appuyer sur DEMARRER/ARRETER pour commencer l'entraînement.

REMARQUE: La valeur des WATTS est déterminée par le COUPLE et les TPM. Dans ce programme, la valeur des WATTS sera maintainue a une valeur constante. Cela signifie que si vous pédalez rapidement, la résistance de charge diminuera et si vous pédalez lentement, la résistance de charge augmentera pour assurer la meme valeur de Watts.

PROGRAMME DE CONTROLE DE FREQUENCY CARDIAQUE:55%H.R,75% H.R et 90% H.R

La fréquence cardiaque maximum dépend de l'âge et ce programme vous fera pratiquer l'exercice approprié dans la fréquence cardiaque maximum.

A. Appuyer sur HAUT, BAS pour désir le programme de contrôle de la fréquence cardiaque.
B. Appuyer sur ENTREE pour selectionner le programme de contrôle de la frquence cardiaque et entrer dans la fenetre des parametes d'heure.
C. L'heure clignotera, puis appuyer sur la touche HAUT, BAS pour configurer l'heure souhaitee. Appuyer sur ENTREE pour confirmer la valeur.
D. La distance clignotera, puis appuyer sur la touche HAUT, BAS pour configurer la valeur de distance souhaitee. Appuyer sur ENTREE pour confirmer la valeur.
E. Les calories clignoteront, puis appuyer sur la touche HAUT, BAS pour configurer le nombre souhaite de calories à consommer. Appuyer sur ENTREE pour confirmier la valeur.
F. L'age clignotera, puis appuyer sur HAUT, BAS pour définir l'age de l'utilisateur. Appuyer sur ENTREE pour confirmer la valeur (voir fig. 31)
G. Quand le programme de contrôle de la fréquence cardiaque cible clignote, l'ordinaire affiche la fréquence cardiaque cible de l'utilisateur selon son âge.
H. Appuyer sur DEMARRER/ARRETER pour commencer l'entraînement.

6233

6g 34

fig 35

PROGRAMME DE CONTROLE DE FREQUENCY CARDIAQUE : FREQUENCY CARDIAQUE CIBLE

L'utilisateur peut définir toute fréquence cardiaque cible pour réaliser l'exercice.

A. Appuyer sur HAUT, BAS pour selectionner le programme FREQUENCY CARDIAQUE CIBLE.
B. Appuyer sur ENTREE pour confirmer votrechoix et entrez dans la fenetre des parametes d'heure
C. L'affichage de l'heure clignotera, puis appuyer sur la touche HAUT, BAS pour configurer l'heure souhaitee a laquelle efectuer I'entrainement. Appuyer sur ENTREE pour confirmer la valeur.
D. La distance clignotera, puis appuyer sur la touche HAUT, BAS pour configurer la valeur de distance souhaitee. Appuyer sur ENTREE pour confirmer la valeur.
E. Les calories clignoteront, puis appuyer sur la touche HAUT, BAS pour configurer le nombre souhaite de calories à consommer Appuyer sur ENTREE pour confirmer la valeur.
F. La fréquence cardiaque cible clignotera, puis appuyer sur HAUT, BAS pour configurer votre fréquence cardiaque cible. Appuyer sur ENTREE pour confirmer la valeur. (Voir fig. 32).
G. Appuyer sur DEMARRER/ARRETER pour commencer l'entraînement.

REMARQUE : Pendant l'entrainment, la valeur de la fréquence cardiaque de l'utilisateur dépend du niveau de résistance et de la vitesse. Le programme de contrôle de la fréquence cardiaque doit garantir votre fréquence cardiaque dans la valeur prédéfinie. Quand l'ordinateur détecte que votre fréquence cardiaque actuelle est plus élevé que celle prédéfinie, il diminue le niveau de résistance automatiquement et vous doivent ralentir l'entrainment. Si votre fréquence cardiaque actuelle est inférieure à cette prédéfinie, il augmenté la résistance et vous doivent accélérez.

Programmes profil utiliseat: PERSONNALISE1 PERSONNALISE4

A. Appuyer sur HAUT, BAS pour sélectionn l'utilisateur
B. Appuyer sur ENTREE pour confirmer votrechoix et entree dans la fenetre des parametes d'heure

C. L'affichage de l'heure clignotera, puis appuyer sur la touche HAUT, BAS pour configurer l'heure souhaitee a laquelle efectuer l'entrainment. Appuyer sur ENTREE pour confirmer la valeur.
D. La distance clignotera, puis appuyer sur la touche HAUT, BAS pour configurer la valeur de distance souhaitee. Appuyer sur ENTREE pour confirmer la valeur.
E. Les calories clignoteront, puis appuyer sur la touche HAUT, BAS pour configurer le nombre souhaite de calories à consommer. Appuyer sur ENTREE pour confirmer la valeur.
F. Le premier niveau de résistance clignotera, puis appuyer sur HAUT, BAS pour définir la résistance de charge souhaitee. Appuyer sur ENTREE pour confirmer. Puis repeter l'opération ci-dessus pour définir la résistance de 1 à 16 (Voir fig. 33)
G. Appuyer sur DEMARRER/ARRETER pour commencer l'entraînement.

Programme de mesure de la masse grasse

A. Appuyer sur HAUT, BAS pour selectionner le programme de TEST DE LA MASSE GRASSE (Voir fig. 34)
B. Appuyer sur ENTREE pour confirmer votrechoix et entrez dans la fenetre des parametes d'heure
C. L'affichage de la taille clignotera, puis appuyer sur HAUT, BAS pour configurer votre taille. Appuyer sur ENTREE pour confirmer la valeur. (Voir fig. 35).
D. L'affichage du poids clignotera, puis appuyer sur HAUT, BAS pour configurer votre poids. Appuyer sur ENTREE pour confirmer la valeur. (Voir fig. 36).

Fig 36

6g 37

6名38

E. L'affichage de l'age clignotera, puis appuyer sur HAUT, BAS pour configurer votre âge. Appuyer sur ENTREE pour confirmer la valeur. (Voir fig. 37).
F. L'affichage du sexe clignotera, puis appuyer sur HAUT, BAS pour configurer votre sexe. Appuyer sur ENTREE pour confirmer (Voir fig. 38). G. Appuyer sur DEMARRER/ARRETER pour commencer à tester votre masse grasse (Voir fig. 39).

REMARQUE:

Au cours de la mesure de la masse grasse, placer vos deux paumes sur les plaquettes de contact. Les résultats du test sont :

GRAS%, MB (Metabolisme basal), IMC (Indice de masse corporelle), CORPS et silhouette. (Voir fig. 40)

GRAS% : La masse grasse totale de notre corps mesuree par pourcentage.

MB Metabolisme basal (metabolisme) est l'énergie (mesurée en calories) dépensée par le corps au repos pour maintainir les fonctions corporelles normales.

Fig 39

f140

IMC: signifie Indice de masse corporelle, qui est utilisé pour la formation de la silhouette

Au cours de la mesure de la masse grasse, si vos paumes ne sont pas bien en contact avec le capteur d'impulsion, l'ordinateur ne peut reccevoir dc signal et il affiche ERREUR2. Appuyer sur DEMARRER/ARRETER pour essayer dc nouveau.

Au cours du test, vous ne pouvez quitter le test en appuyant sur une touche. A la fin du test, appuyer sur HAUT, BAS pour quitter le programme de mesure de la masse grasse et passer à un autre programme.

Fiche de comparaison entre masse grasse et obésité

1. Test de récapuration de pouls

Le test de récapération de pouls doit comparer leur féquence cardiaque avant et après entrainment. Il doit déterminer votre résistance cardiaque grâce à la mesure. Faire le test comme suit :

A. Vos deux mains tiennent le capteur d'impulsion ou la courroie du transmetteur sans fil pour tester le pouls (si applicable), l'ordinateur affichera votre valeur de pouls actuelle.
B. Appuyer sur RECUPERATION pour entrer dans le test de recupération de pouls et le programme de l'ordinateur entraera en mode arré (Voir fig. 41).

图4

6g 42

C. Continuer à détecter le pouls.
D. Le temps sera décompté de 60 secondes jusqu'à 0 secondes.
E. Quand il atteint 0, le résultat du test (F1-F6) apparait sur I'affiche.

F1=Excellent F2=Bon F3=Moyen F4=en-dessous de la moyenne F5=Pas bon F6=Mauvais (Voir fig. 42)

F. Si l'ordinateur ne detecte pas d'abord votre fréquence cardiaque actuelle, le fait d'appuyer sur RECUPERATION n'entraça pas dans le test de récapération de pouls. Pendant le test de récapération de pouls, appuyer sur RECUPERATION pour quitter le test et revenir au mode arrêt.

1. Mesure du pouls

Veuillez placer vos deux paumes sur les plaquettes de contact et l'ordinateur affichera votre fréquence actuelle en battements par minute (BPM) sur le LCD après 3~4 secondes. Au cours de la mesure, l'icone du cœur clignotera avec simulation d'ECG.

Remarque : au cours du processus de mesure de pouls, et du fait du brouillage, la valeur de la mesure ne sera pas stable au demarrage, et elle repassera ensuite au niveau normal. La valeur de mesure ne peut pas etre considere comme la base d'un traitement medicaI.

REMARQUE: si l'ordinaire est également équipé d'une mesure de fréquence cardiaque sans fil par la courroie du transmetteur, et avec une fonction d'impulsion manuelle, la détction de signal de mesure manuel est préféable.

Specifications

Vitesse KM/H (M/H): indique votre vitesse actuelle. Plage: 0.0 99.9 KM/H (M/H).

TPM: indique le tour par minute actuel. Plage: 0999.

TEMPS: le temps d'entrainment cumulé. Plage: 0:00 99M59S.

La plage de temps prédéfinie est 5:00 99M00S. L'ordinaire commencerà à décompter à partir du temps prédéfini jusqu'à 0:00 avec un temps moyen pour le niveau de résistance. Quand il atteint zéro, le programme s'arrête et l'ordinaire émet une alarme. Si vous ne prédéfinissez pas les temps, il activera chaque niveau de résistance avec un déprérent d'une minute.

DIST: la distance accumulée d'entrainment. Plage: 0.0 99.9 999KM (MILE)

La plage de distance predefinie est 1.0 99.9 999. Quand la distance atteint 0, le programme s'arrête et l'ordinateur émet une alarmc.

CALORIES: Les calories accumulées pendant l'entrainment brûlés. Plage: 0.0 99.9 999

La plage de calories predefinie est 10.0 90.0 990. Quand la distance atteint 0, le programme s'arrête et l'ordinateur émet une alarmé.

POULS: indique la valeur de la fréquence cardiaque de l'entrainment. Plage: 30 240 BPM (battement par minute)

NIVEAU DE RESISTANCE: indique le niveau de résistance. Plage: 1 16

WATTS: indique les watts de l'entraînement

AFFICHAGE COUPURE

1. Quand l'ordinateur affiche ERREUR1, verifier si le moteur fonctionne et si les cables du moteur sont bien raccordes.
2. Quand l'ordinateur affiche ERREUR2, vérifier si vos mains sont bien en contact avec les capteurs puisqu'aucun signal de masse grassen'est détecté.

ADAPTATEUR

ENTREE: CA (la tension dépend du pays).

SORTIE:8VCC500Ma

INSIDE EXPLODED-VIEW

PARTS LIST

NO	Description	QTY	NO	Description	QTY
A	Screw M5*10*Φ10	2 19	Stabilizer Tube 2
B	Arc Washer d8*Φ20*2*R30	6 20	Washer d5*Φ13*1 4
C	Bolt M8*16*S6	22 21		Screw ST4.2*16*Φ8	4
D	Bolt M8*45*20*S6	4 22	End Cap Φ60*93.5*10.5 1
E Spring Washer d8 4 23 Big Handle Bar
F Acorn Nut M8*H16*S13 2 24 Cap		Φ12*1	1*Φ3 3
G	Knob M16*1.5*27*Φ56	1 25	Bushing J80*40*J60*30*L201*31 1
H	Washer d8*Φ16*1.5	22 26	Pulse Wire	1
I	Bolt M8*45*20*H5	2 27	Screw ST4.2*19*Φ8	2
J	Wrench S6	1 28	Decoration Cover	1
K	Wrench 13/14/15	1	29	Bottom Frame	1
1	Main Frame 1 30			End Cap for Rear Stabilizer PT80*40*71.5*90*65	2
2	Computer	1 31	Seat	Support Joint	1
3	Tube Cover	1 32	End Cap F38*38*14	2
4	Pulse Wire	1 33	Seat Cushion	1
5	Sensor Wire	1 34	Backrest Cushion	1
6	End Cap Φ25*16	4 35	Foam	Grip Φ23*5*500	2
7	Foam Grip Φ23*5*400	2 36	Pulse Sensor	2
8	Front Post	1 37	Washer d6*Φ12*1 2
9	Pulse Wire	1 38	Screw ST4.0*19*Φ7	2
10	Sensor Wire	1 39	Pulse Wire	1
11	Sensor Wire	1 40	L&R End Cap for Front Stabilizer PT80*40*71.5*90*65		2
12	Seat Support Tube	1 41	AC Adapter	1
13	Handlebar Fixing Plate	1 42	Screw ST4.2*10*Φ8	4
14L&R	L&R Pedal	1 43	Nut M6*H5*S10	2
15	Front Handle Bar	1 44	U Metal Plate 30*10*1.5	2
16	End Cap ZT80*40	2 45	Screw M6*40	2
17	Nut M8*H5.5*S14	2 46	Nut M 10*1*H5*S17	3
18	Rubber Foot Φ38*10*M8*30	2	47	Washer d12	4
48	Axle For Flywheel Φ12*130	1 68	Bolt M6*10*S10	1

49 Bearing 6001 2 69 Washer d6*Φ16*1.0 16*1.0 1

50 Flywheel

51 Bolt M6*16*S10 2 71 Idler Wheel Bar

52 Washer d6 2 72 Bolt M8*12*Φ10*5*S12 1

53 Washer d6*Φ12*1.5

54 Spring Φ2.5*Φ16*65*N10

55 Magnetic Plate

56 Axis For Magnetic plate Φ12*85*23*30*M6

57 Spring Φ1.5*Φ15*50*N14

58 Plastic Cover

59 Bolt M8*20

60L&R Crank 165

61 Block Ring d17

62 Bearing 6203

63 Drive Belt Wheel Φ260*20*Φ17*4

64 Nut M10*1*H8*S15

65 Screw ST3*10

66 Nut M8*H7.5*S13

67 Washer d8*Φ20*1.5
