Circumat Mini - Détecteur de mouvements Orbis - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements infrarouge
Marque	Orbis
Modèle	Circumat Mini
Alimentation	230 V~ 50 Hz
Pouvoir de coupure	5 A (cos φ = 1)
Consommation propre	1 W (7,5 VA)
Sensibilité luminique	5 à 1000 Lux (réglable)
Temporisation	De 3 secondes à 30 minutes (réglable)
Angle de détection	360°
Hauteur de détection maximale	3 mètres
Température de fonctionnement	-20 °C à +40 °C
Type de protection	IP20 (EN 60529)
Classe de protection	II (en conditions de montage correct)
Fonctions principales	Détection de mouvement infrarouge, réglage de luminosité, délai de temporisation ajustable, indicateur LED
Installation	Sur toit, éviter surfaces réfléchissantes et sources de chaleur ; hauteur max 3 m
Entretien et nettoyage	Nettoyer avec un chiffon sec ; déconnecter l'alimentation avant toute intervention
Sécurité	Installation par un installateur autorisé ; déconnecter l'alimentation avant montage ; ne pas installer près de champs inductifs
Indicateur LED	Clignotant en veille, éteint si trop de lumière, flash en cas de détection
Réglages	Sensibilité (SENS), luminosité (LUX), temporisation (TIME)

FOIRE AUX QUESTIONS - Circumat Mini Orbis

Comment installer le Circumat Mini ?

L'installation doit être réalisée par un installateur autorisé. Avant toute intervention, déconnectez l'alimentation. Fixez la base au toit à l'aide des vis fournies, en évitant les surfaces réfléchissantes et les sources de chaleur. La hauteur de montage maximale est de 3 mètres.

Comment régler la sensibilité du détecteur ?

Utilisez le sélecteur SENS pour ajuster la portée de détection. Tournez-le vers la position maximale pour une plus grande sensibilité, puis réduisez selon vos besoins. La température ambiante influence la sensibilité : plus elle est proche de 36 °C, plus la détection est faible.

Comment régler le seuil de luminosité ?

Le sélecteur LUX permet de choisir le niveau de luminosité en dessous duquel le détecteur s'active. Tournez-le vers la position ⚙ pour fonctionner quelles que soient les conditions de lumière, ou vers la position ℃ pour une activation uniquement en faible luminosité.

Comment régler la durée de temporisation ?

Le sélecteur TIME permet de régler le temps pendant lequel la charge reste allumée après détection. Les réglages disponibles vont de 3 secondes à 30 minutes, ainsi qu'une position 'impulsion' (1s allumé, 9s éteint). Chaque nouvelle détection réinitialise le délai.

Que signifie le voyant LED ?

Le voyant LED indique l'état du détecteur :
- Clignotement : en veille, il attend un mouvement.
- Éteint : la luminosité ambiante est supérieure au seuil réglé.
- Flash : un mouvement est détecté.

Quelle est la portée de détection maximale ?

La hauteur de détection maximale est de 3 mètres. La portée dépend de la hauteur de montage et de la température ambiante. La zone de détection est de 360°.

Puis-je utiliser ce détecteur en extérieur ?

L'appareil a une protection IP20, qui n'est pas adaptée à une exposition directe à l'eau ou à la poussière. Il est conçu pour une installation en intérieur ou sous abri.

Comment nettoyer le détecteur ?

Utilisez un chiffon sec et doux pour nettoyer le boîtier. Déconnectez toujours l'alimentation avant de nettoyer ou d'intervenir sur l'appareil.

Que faire si le détecteur ne fonctionne pas correctement ?

Vérifiez que l'alimentation est branchée et que les réglages (SENS, LUX, TIME) sont adaptés. Assurez-vous qu'aucune source de chaleur ou champ électromagnétique puissant (moteur, transformateur) n'interfère à proximité.

Le détecteur peut-il être utilisé avec des lampes LED ?

Oui, le pouvoir de coupure de 5 A (cos φ = 1) permet de commander des charges résistives et inductives, y compris des lampes LED. Assurez-vous que la puissance totale ne dépasse pas la capacité.

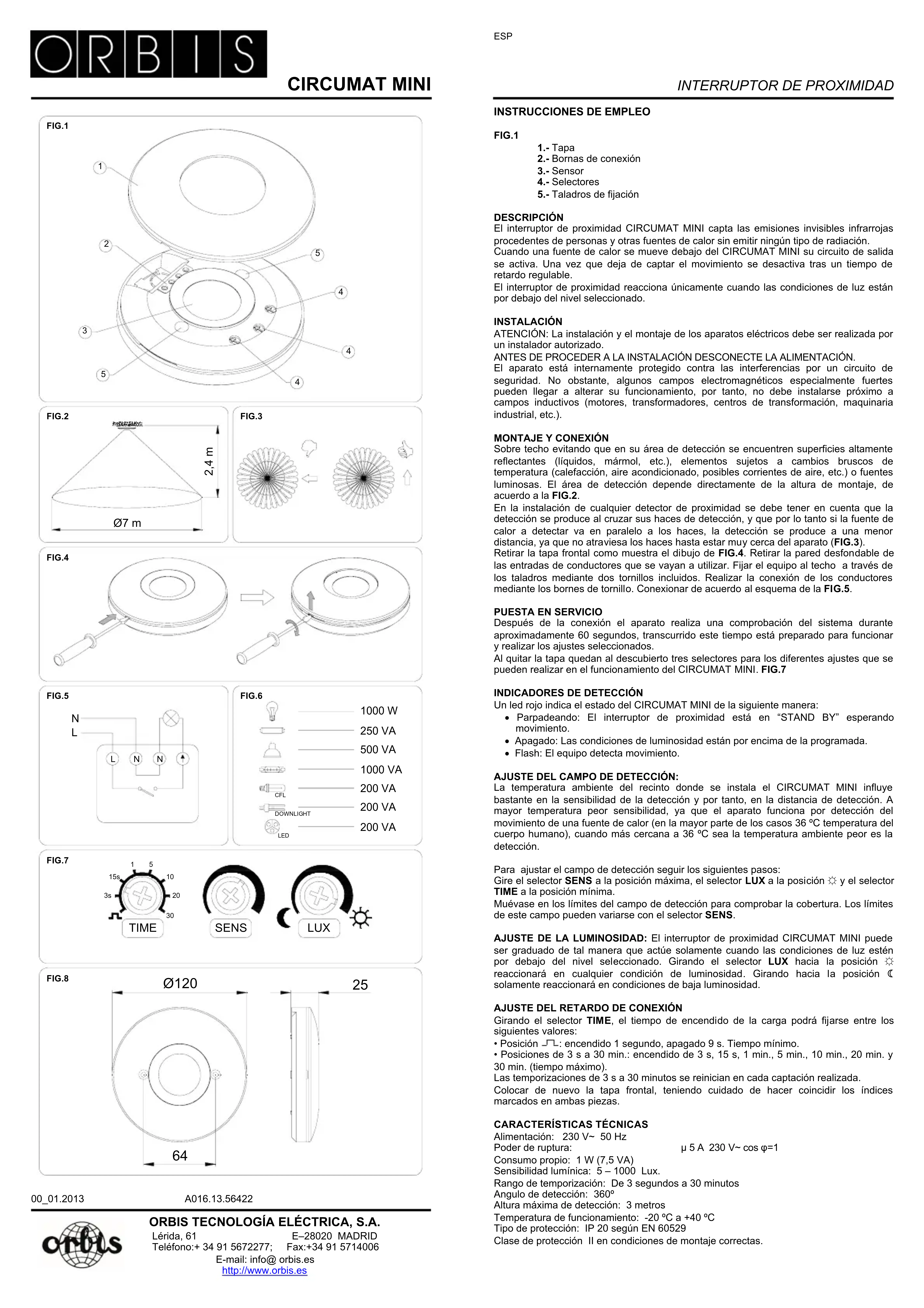

MODE D'EMPLOI Circumat Mini Orbis

1.- Couvercle
2.- Bornes de connexion
3.- Capteur
4.- Sélecteurs
5.- Perforations de fixation

DESCRIPTION

L'interrupteur de proximité CIRCUMAT MINI capte les émissions invisibles infrarouges provenant des personnes et d'autres sources de chaleur sans émettre aucun type de radiation.

Lorsqu'une source de chaleur bouge sous le CIRCUMAT MINI, son circuit de sortie s'active. Une fois qu'il ne capte plus de mouvement, il se désactive après un délai de retard réglable.

L'interrupteur de proximité ne réagit que lorsque les conditions de lumière sont en dessous du niveau sélectionné

INSTALLATION

ATTENTION : l'installation et le montage des appareils électriques doivent être réalisés par un installateur autorisé.

AVANT DE PROCÉDER À L'INSTALLATION, DÉCONNECTEZ L'ALIMENTATION.

L'appareil est internement protégé contre les interférences par un circuit de sécurité. Toutefois, certains champs électromagnétiques particulièrement forts peuvent arriver à altérer son fonctionnement. Par conséquent, il ne doit pas être installé à proximité de champs inductifs (moteurs, transformateurs, centres de transformation, machinerie industrielle, etc.).

MONTAGE ET CONNEXION

Sur toit, en évitant que dans sa zone de détection se trouvent des surfaces hautement réfléchissantes (liquides, marbre, etc.), des éléments sujets à de brusques changements de température (chauffage, air climatisé, possibles courants d'air, etc.) ou des sources lumineuses.

La zone de détection dépend directement de la hauteur de montage, selon la FIG.2

Lors de l'installation de tout détecteur de proximité, il faut tenir compte du fait que la détection se produit lorsque l'on croise ses faisceaux de détection et que, par conséquent, si la source de chaleur à détecter avance parallèlement aux faisceaux, la détection se produit à une plus faible distance, puisque qu'elle ne traverse pas les faisceaux que lorsqu'elle arrive très près de l'appareil (FIG.3).

Retirez le couvercle tel que montre le dessin de la FIG.4. Retirer la paroi défonçable des entrées de conducteurs qui vont s'utiliser. Fixez la base au toit à travers les trous en forme de fente à l'aide de deux vis incluses. Réaliser la connexion des conducteurs au moyen des bornes à vis. Connectez conformément au schéma de la FIG.5.

MISE EN MARCHE

Après la connexion, l'appareil réalise une vérification du système pendant environ 60 secondes, une fois ce délai écoulé il est préparé pour fonctionner et réaliser les ajustages sélectionnés.

En retirant le couvercle, les trois sélecteurs restent au découvert pour les différents ajustages qui peuvent se réaliser dans le fonctionnement du CIRCUMAT MINI. FIG.7

INDICATEURS DE DÉTECTION

Un led rouge indique l'état du CIRCUMAT MINI de la façon suivante:

• Clignotement: L'interrupteur de proximité est en "STAND BY" en attendant un mouvement.
• Éteint : Les conditions de luminosité sont au-dessus de celle programmée.
• Flash : L'équipement détecte du mouvement.

AJUSTAGE DU CHAMP DE DÉTECTION:

La température ambiante de l'enceinte où est installée le CIRCUMAT MINI a une influence relativement importante sur la sensibilité de la détection et, par conséquent, sur la distance de détection. Etant donné que l'appareil fonctionne par détection du mouvement d'une source de chaleur (dans la plupart des cas 36 °C est la température du corps humain), plus la température est élevée, plus la sensibilité est faible. Plus la température ambiante se rapproche de 36 °C plus la détection est faible Pour ajuster le champ de détection, suivre les pas suivant:

Tourner le sélecteur SENS à la position maximale, le sélecteur LUX à la position ⚙ et le sélecteur TIME à la position minimale.

Bouger dans les limites du champ de détection pour vérifier la couverture. Les limites de ce champ doivent se varier avec le sélecteur SENS.

RÉGLAGE DE LA LUMINOSITÉ: L'interrupteur de proximité CIRCUMAT MINI peut être gradué de façon à agir seulement lorsque les conditions de lumière sont en dessous du niveau sélectionné. En tournant le sélecteur LUX jusqu'à la position ⚙, il réagira dans n'importe quelle condition de luminosité. En tournant jusqu'à la position ℃, il ne réagira que dans des conditions de luminosité faible.

RÉGLAGE DU DÉLAI DE CONNEXION

En tournant le sélecteur TIME, le temps d'allumage de la charge pourra se fixer entre les valeurs suivantes :

- Position √L: allumé 1 seconde, éteint 9 s. Temps minimum.

- Positions de 3 s à 30 min. allumé de 3 s, 15 s, 1 min., 5 min., 10 min., 20 min. et 30 min. (temps maximum).

Les temporisations de 3 s à 30 minutes se rétablissent à chaque captage réalisé.

Placer à nouveau le couvercle frontal, en prenant soin de faire coïncider les indices marqués dans les deux pièces.

CARACTÉRISTIQUES TECHNIQUES

Alimentation: 230 V\~ 50 Hz

Pouvoir de Coupure: μ 5 A 230 V\~ cos φ=1

Consommation propre : 1 W (7,5 VA)

Sensibilité luminique : 5 - 1000 Lux.

Rang de Temporisation: De 3 secondes à 30 minutes

Angle de détection: 360°

Hauteur maximales de détection: 3 mètres

Température de fonctionnement: -20 °C à +40 °C

Type de protection: IP 20 selon EN 60529

Classe de protection II en conditions de montage correct.
