Type de produit	Détecteur de mouvements infrarouge passif
Marque	Orbis
Modèle	Proximat
Alimentation	230 V, 50 Hz
Pouvoir de coupure	10 A / 250 V
Charges maximales recommandées	Incandescentes 2000 W, Fluorescents 880 VA, Halogènes BT 880 VA, Halogènes 230 V 2000 W, CFL 880 VA, Downlights 880 VA, LED 880 VA
Consommation propre	8,5 VA (environ 1 W)
Plage de luminosité	5 – 30 – 2000 Lux
Temporisation réglable	10 secondes à 10 minutes
Angle de détection	240°
Portée (à 20 °C)	12 mètres
Température de fonctionnement	-10 °C à +40 °C
Indice de protection	IP45
Installation	Murale, hauteur idéale 2 à 3 mètres
Fonctions principales	Détection de présence par infrarouge, réglage de la luminosité et du délai, mode test
Réglages	3 sélecteurs : délai (⏱), sensibilité (S), luminosité (☀)
Accessoires fournis	2 limiteurs de zone de détection, fixation pour coins
Entretien et nettoyage	Protéger de la pluie, ne pas exposer au soleil, éviter les surfaces réfléchissantes
Sécurité	Installation par professionnel agréé, couper l'alimentation avant installation

FOIRE AUX QUESTIONS - Proximat Orbis

Comment installer correctement le Proximat ?

Installez le détecteur à une hauteur de 2 à 3 mètres, sur un mur, en évitant les surfaces très réfléchissantes et les sources de chaleur. Coupez l'alimentation avant toute intervention. Utilisez l'accessoire de fixation pour les coins si nécessaire.

Comment régler le champ de détection ?

Tournez la tête du détecteur (180° possible). Réglez le sélecteur S à fond à droite (sensibilité max), puis déplacez-vous pour vérifier la zone. Utilisez les limiteurs fournis pour masquer des secteurs de la lentille.

Comment ajuster la luminosité de déclenchement ?

Tournez le sélecteur ☀ (D) : position (☀) pour fonctionner quel que soit l'éclairage, position (☽) pour très faible luminosité. Ajustez jusqu'à ce que l'indicateur s'allume au niveau souhaité.

Comment régler le délai d'extinction ?

Utilisez le sélecteur ⏱ : butée gauche = 10 secondes, butée droite = 10 minutes. Tournez progressivement pour un délai intermédiaire.

Pourquoi mon détecteur ne se déclenche-t-il pas ?

Vérifiez que la température ambiante n'est pas trop proche de 36 °C (température humaine). Assurez-vous que la luminosité est suffisamment basse (si le réglage l'exige) et que la zone de détection n'est pas obstruée.

Comment fonctionne le mode test ?

Lors de la première mise sous tension (ou après une coupure prolongée), l'appareil passe en mode test pendant 5 minutes. Il détecte alors quel que soit l'éclairage avec une temporisation fixe de 10 secondes. Vous pouvez passer en mode auto en coupant/rallumant rapidement.

Quelle est la portée maximale du détecteur ?

La portée est de 12 mètres à 20 °C. Elle peut diminuer si la température ambiante est élevée ou si la source de chaleur se déplace parallèlement aux faisceaux.

Puis-je installer le Proximat à l'extérieur ?

Le détecteur a un indice de protection IP45, ce qui le protège des projections d'eau, mais il doit être installé à l'abri de la pluie directe et du soleil.

Que faire si la sensibilité diminue ?

La sensibilité peut baisser si la température de l'objet est proche de l'ambiante ou si la température ambiante est élevée. Vous pouvez augmenter la sensibilité via le sélecteur S ou rapprocher le détecteur.

Comment nettoyer le détecteur ?

Nettoyez la lentille avec un chiffon doux et sec. Évitez les produits chimiques. Ne pas exposer à la pluie, au soleil ou près de lampes.

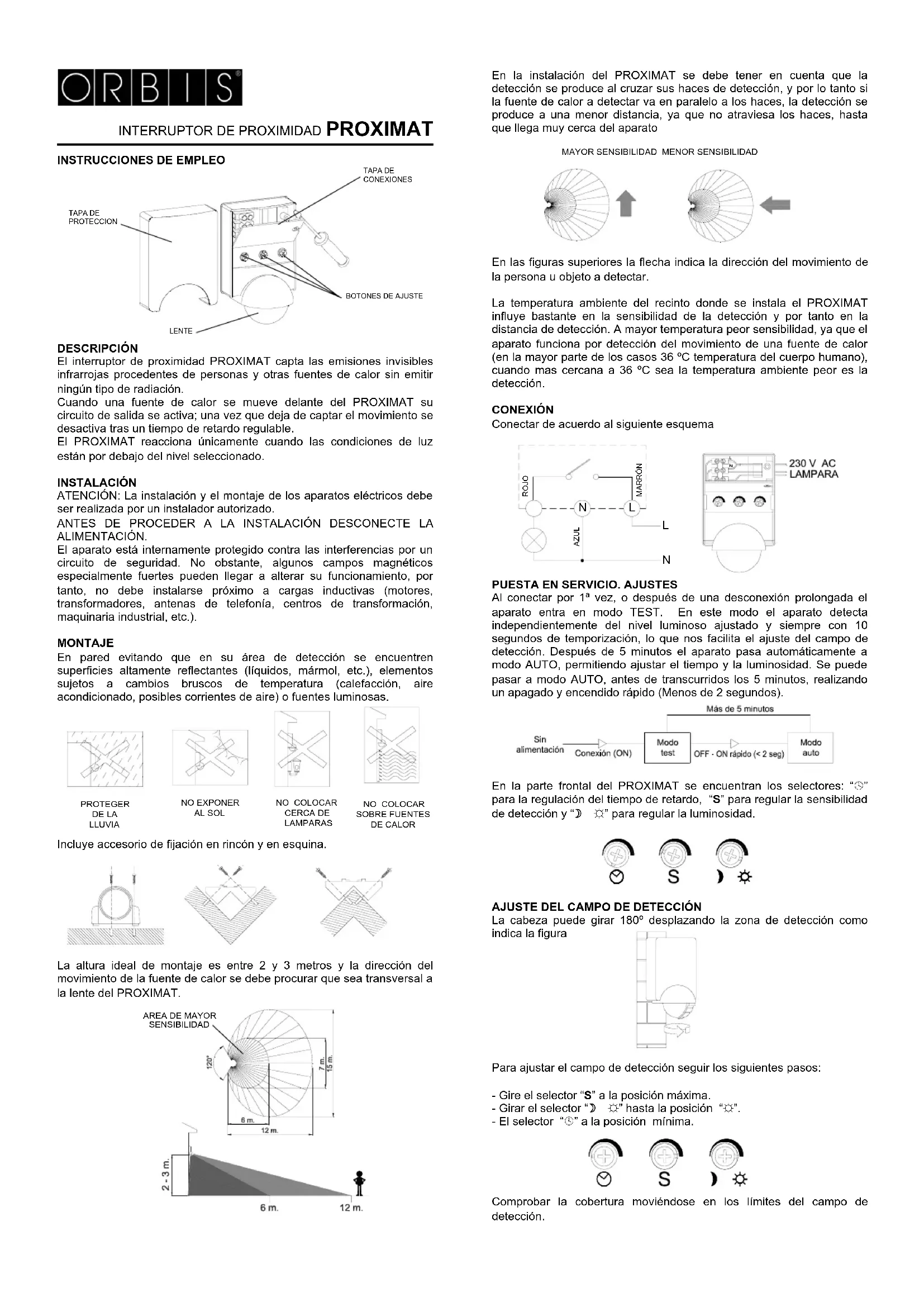

MODE D'EMPLOI Proximat Orbis

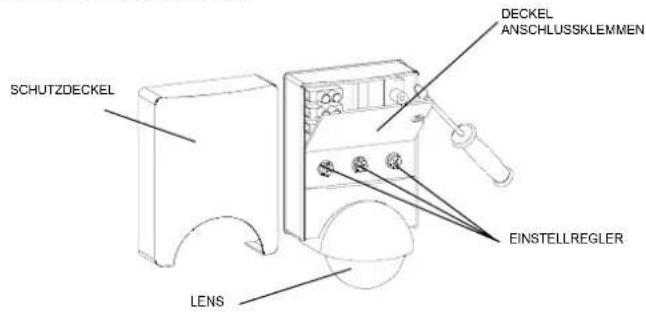

L'interrupteur de proximé PROXIMAT capte les émissions infrarouges invisibles provenant des personnes et d'autres sources de chaleur sans émettre aucun type de radiation.

Lorsqu'une source de chaleur rouge devant le PROXIMAT, son circuit de sortie s'active; une fois qu'il cesse de capter le mouvement, il se désactive au bout d'un délié régliable.

Le PROXIMAT ne réagit que lorsque les conditions de lumière sont en dessous du niveau sélectionné.

INSTALLATION

ATTENTION : l'installation et le montage des appareils électriques doivent être réalisés par un installateur/agréé.

AVANT DE PROCÉDER À L'INSTALLATION DÉCONNECTEZ L'ALIMENTATION.

L'appareil est internement protégé contre les interférences par un circuit de sécurité. Toutefois, certains champs magnétiques particulièrement forts peuvent arriver à ALTERER son fonctionnement. Par conséquent, il ne doit pas être installée à proximate de charges inductives (moteurs, transformateurs, antennes de téléphonie, etc.).

MONTAGE

Mural, en évitant qu'il y ait dans sa zone de détction des surfaces hautement refléchissantes (liquides, marbre, etc.), des éléments sujets à de brusques changements de température (chauffage, air climatisé, courants d'air) ou des sources lumineuses.

PROTEGER DE LA PLUIE

NE PAS EXPOSER AU SOLEIL

NE PAS PLACER PRES DE LAMPES

NE PAS PLACER
SUR DES
SOURCES DE

Il inclut un accessoire de fixation pour les coins et les angles.

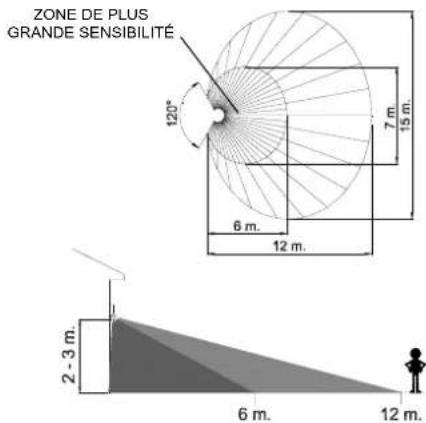

La hauteur ideale de montage est comprise entre 2 et 3 metres et la direction du mouvement de la source de chaleur doit être transversale par rapport à la lentille du PROXIMAT.

Lors de l'installation du PROXIMAT, il faut tenir compte du fait que la détction se produit lorsque l'on croise ses faisceaux de détction. Par conséquent, si la source de chaleur à détecter avance parallèlement aux faisceaux, la détention se produit à une plus faible distance, puisque qu'elle ne traverse les faisceaux que lorsqu'elle arrive trèsprés de l'appareil.

PLUS GRANDE SENSIBILITE MOINS GRANDE SENSIBILITE

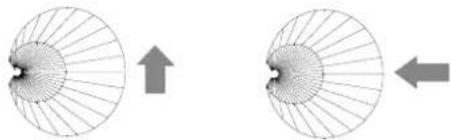

Sur les figures ci-dessus, la flèche indique la direction du mouvement de la personne ou objet à détecter.

La température ambiente de l'enceinte ou est installé le PROXIMAT a une influence notable sur la sensibilité de la détction et, par conséquent, sur la distance de détction. Plus la température est élevée, plus la sensibilité est faible, puisque l'appareil fonctionne par détention du mouvement d'une source de chaleur (dans la plupart des cas 36^ , température du corps humain). Plus la température ambiente se rapproche de 36^ plus la détction est faible.

CONNEXION

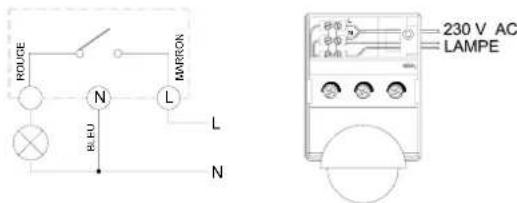

Connector conformément au schéma suivant :

MISE EN MARCHE. RÉGLAGES

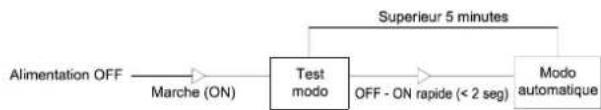

Lorsque vous le connectez pour la 1^re fois, ou après une déconnexion prolongée, l'appareil passe au mode TEST.

Dans ce mode, l'appareil détecte independamment du niveau lumineux réglé et toujours avec 10 secondes

de temporisation, ce qui facilitite le reglage du champ de détction.

Après 5 minutes, l'appareilonne automatiquement au mode AUTO, ce qui permet de regler le temps et la luminosité.

Il est possible de passer au mode AUTO, avant le décai de 5 minutes, en éteignant et en rallumant

rapidement (en moins de 2 secondes).

Tournez ensuite lentement vers la droite jusqu'à ce que l'éclairage s'allume.

Sur la partie frontale du PROXIMAT se trouvent les选出urs : “⑨” pour la régulation du délambda de retard, “S” pour régler la sensibilité de détction et “D” pour régler la luminosité.

RéGLAGE DU CHAMP DE DETECTION

La tete peut tourner de 180^ permettant de déplacer la zone de détction, comme l'indique la figure.

Pour régler le champ de détction, procédez comme suit :

• Tournez le sélecteur "S" jusqu'à la position maximale.
  -Tournez leselecteur 日 quus la position
• Tournez le sélecteur "S" jusqu'à la position minimale.

Vérifiez la couverture en vous déplacant dans les limites du champ de détction.

Le PROXIMAT est fourni avec 2 limiteurs de zone de détction. Chaque accessoire est divisé en 2 secteurs et 4 hauteurs, qui peuvent être régles selon les besoins. Pour exclore un secteur du champ, couvrez la partie correspondante de la lentille avec les limiteurs adaptés à vos besoins.

RéGLAGE DE LA LUMINOSITE

L'interrupteur de proximate PROXIMAT peut être régé de façon à agir seulement lorsque les conditions de luminière sont en dessous du niveau sélectionné. En tournant le sélecteur "D" jusqu'à la position (C), il réagira dans n'importequelle condition de luminosite. En tournant jusqu'à la position (D), il ne réagira que dans des conditions de luminosite très faible.

Quand la luminosité ambiante est celle souhaïée pour le fonctionnement du détecteur, tournez le potentiametre "D" jusqu'à la position (D).

Ensuite, tournez vers la droite jusqu'à ce que l'indicateur lumineux s'allume.

Pour les modifications apportées à l'équipe de soutiers pour prendre effet, vous doivent quitter la zone de détention et d'attendre l'arrêt de l'installation.

RéGLAGE DU DÉLAI DE DÉCONNEXION

En tournant le selectorur 串 ,le délambda de déconnexion sera : environ 10 seconde à la butée gauche, et environ 10 minutes à la butée droite.

10 seconds

10 minutes

La sensibilité du capteur peut diminuer si la température de l'objet à détecter est proche de la température ambiente.

Une fois la temporisation achieve, le PROXIMAT a une période d'inactivité de 3 secondes environ pendant laquelle la détction est inactive.

CHARACTERISTIQUES TECHNIQUES

Alimentation

230 V

Pouvoir de rupture

10A 250V = 1

Charges maximales recommandees
Lampes incandescentes 2000 W
Fluorescents
Halogenes basse tension (12V) 880 VA
Halogenes (230 V) 2000 W
Lampesfaibleconsommation(CFL)880VA
Lampesfaibleconsummation(Downlights)880VA
LampesLED880VA

Consommation propre 8,5 VA (environ 1 W)

Intervalle de luminosité 5-30-2000 Lux

Intervalle de temporisation De 10 s à 10 min.

approx.

Angle de détction 240°

Champ de détction 12 metres à 20 °C

Température de fonctionnement -10 °C à +40 °C

Type de protection IP 45

DIMENSIONS

50

Hz

VA

A

01_2012

A016.13.52584

ORBIS TECNOLOGIA ELECTRICA, S.A.

Lerida, 61

E-28020 MADRID

Telephone:[phone];Fax:[phone]

Courriel:[e-mail]

http://www.orbis.es
