Type de produit	Détecteur de mouvements infrarouge passif
Marque	Orbis
Modèle	Multimat
Dimensions (H x L x P)	133 mm x 80 mm x 72 mm
Alimentation	230 V ~ 50 Hz
Consommation propre	8,5 VA (environ 1,5 W)
Angle de détection	200°
Portée de détection frontale	12 m à 20 °C
Portée de détection latérale	8 m à 20 °C
Plage de temporisation	De 3 secondes à 30 minutes
Réglage de luminosité	De 5 à 2000 Lux (mode jour/nuit)
Température de fonctionnement	-20 °C à +40 °C
Type de protection	IP55
Classe de protection	Classe II
Puissance de coupure	10 A / 230 V~ (cos φ=1)
Charges maximales recommandées - Lampes incandescentes	2000 W
Charges maximales recommandées - Fluorescents	1000 VA
Charges maximales recommandées - LED	1000 VA
Fonctions principales	Détection de mouvement infrarouge, réglage temporisation et luminosité, orientation tête 180° horizontal / 45° vertical, limiteurs de zone de détection, LED interne de signalisation
Installation	Mur ou plafond, hauteur idéale 2-3 m, par installateur autorisé
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.

FOIRE AUX QUESTIONS - Multimat Orbis

Comment installer le détecteur de mouvements Orbis Multimat ?

L'installation doit être réalisée par un installateur autorisé. Déconnectez l'alimentation avant de procéder. Montez la base sur un mur ou au plafond à une hauteur de 2 à 3 mètres. Raccordez les fils selon le schéma de connexion (phase, neutre, charge). Emboîtez le détecteur dans la base et fixez-le avec la vis.

Quelle est la portée maximale de détection ?

La portée frontale est de 12 mètres à 20 °C et la portée latérale de 8 mètres à 20 °C. La sensibilité diminue si la température ambiante se rapproche de 36 °C.

Comment régler la temporisation d'extinction ?

Tournez le sélecteur marqué ⓣ pour régler le retard de déconnexion entre 3 secondes (minimum) et 30 minutes (maximum). Chaque fois que le détecteur capte un mouvement, le temps se réinitialise.

Comment régler la sensibilité à la lumière ?

Utilisez le sélecteur de luminosité. En tournant vers le symbole ☀️, le détecteur fonctionne en plein jour ; vers le symbole ☒, il ne fonctionne que dans l'obscurité. Pour un réglage fin, attendez le niveau de luminosité souhaité, puis tournez lentement le potentiomètre jusqu'à ce que l'éclairage s'allume.

Pourquoi mon détecteur ne détecte-t-il pas correctement ?

Vérifiez que la lentille n'est pas obstruée et que la zone de détection ne contient pas de surfaces réfléchissantes, de sources de chaleur (chauffage, climatisation) ou de courants d'air. Assurez-vous que le mouvement traverse les faisceaux perpendiculairement. La température ambiante élevée peut réduire la sensibilité.

Comment orienter la tête du détecteur ?

La tête peut tourner horizontalement d'environ 180° (ne pas forcer au-delà) et verticalement d'environ 45°. Pour ajuster le champ de détection, tournez les sélecteurs de temporisation au minimum et de luminosité au maximum (jour), puis déplacez-vous dans la zone pour vérifier la couverture.

Puis-je limiter la zone de détection ?

Oui, le détecteur est fourni avec des limiteurs de zone de détection. Chaque limiteur est divisé en 4 secteurs que vous pouvez découper selon vos besoins. Placez-les sur la lentille pour couvrir les zones à exclure.

Quelle est la consommation électrique du détecteur ?

La consommation propre est d'environ 8,5 VA (soit environ 1,5 W).

Le détecteur est-il adapté à une utilisation extérieure ?

Oui, il possède un indice de protection IP55, ce qui le protège contre les poussières et les jets d'eau. Toutefois, évitez de l'exposer directement au soleil ou à des sources de chaleur.

Que faire si le détecteur reste allumé en permanence ?

Vérifiez le réglage de temporisation : s'il est trop long, réduisez-le. Assurez-vous qu'aucune source de chaleur (animal, circulation d'air chaud) ne provoque des détections intempestives. Si le problème persiste, réinitialisez l'appareil en coupant l'alimentation pendant 30 secondes.

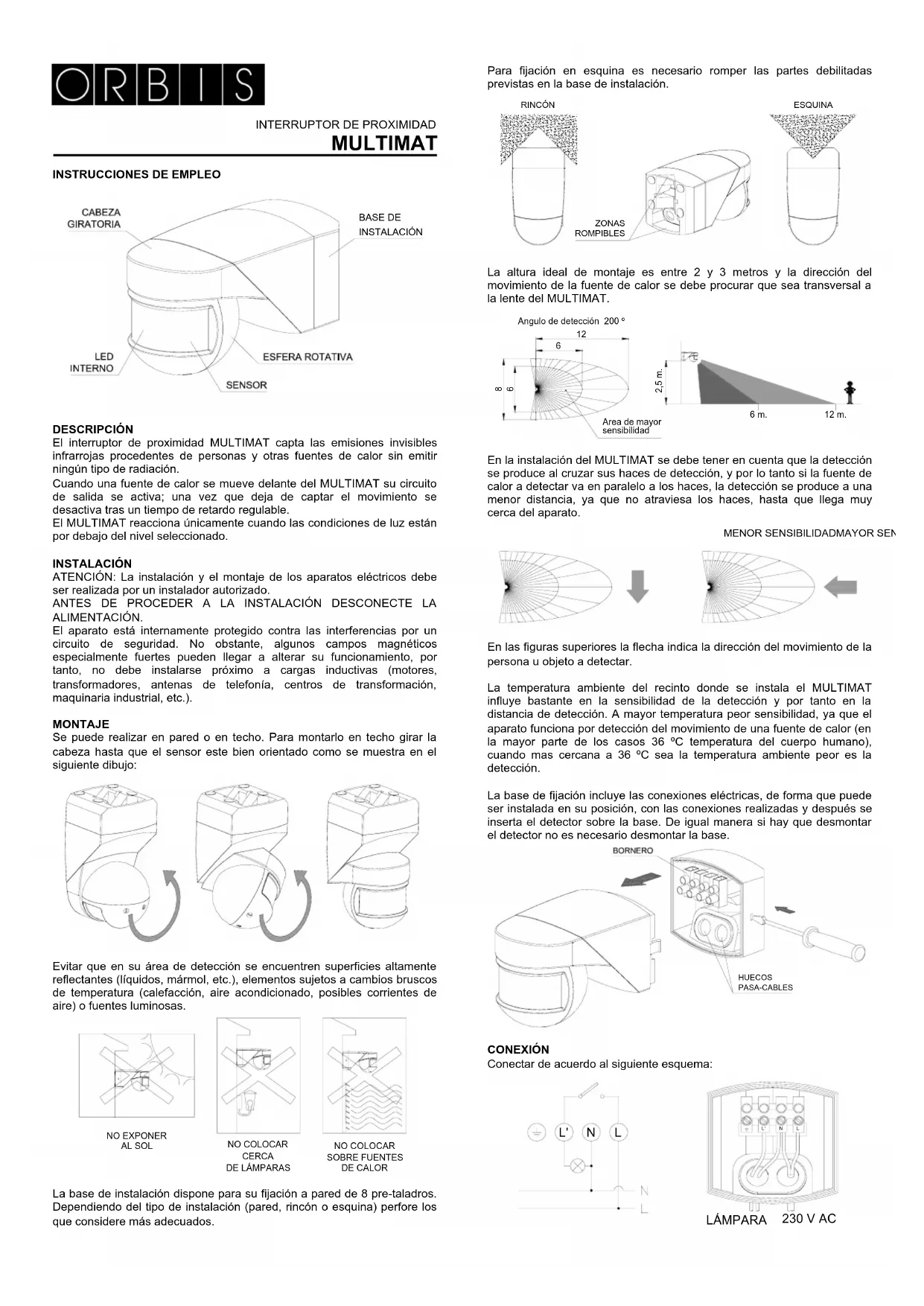

MODE D'EMPLOI Multimat Orbis

L'interrupteur de proximité MULTIMAT capte les émissions invisibles infrarouges provenant de personnes et autres sources de chaleur sans émettre aucun type de radiation.

Quand une source de chaleur bouge devant l'MULTIMAT son circuit de sortie s'active; dès qu'il cesse de capter le mouvement il se désactive après un temps de retard réglable.

L'MULTIMAT réagit uniquement quand les conditions de lumière sont au-dessous du niveau sélectionné.

INSTALLATION

ATTENTION : l'installation et le montage des appareils électriques doit être réalisé par un installateur autorisé.

AVANT DE PROCEDER A L'INSTALLATION DECONNECTEZ L'ALIMENTATION.

L'appareil est internement protégé contre les interférences par un circuit de sécurité. Cependant, certains champs magnétiques particulièrement forts peuvent altérer son fonctionnement, par conséquent, il ne doit pas s'installer près de charges inductives (moteurs, transformateurs, antennes de téléphonie, centres de transformation, machines industrielles, etc.).

MONTAGE

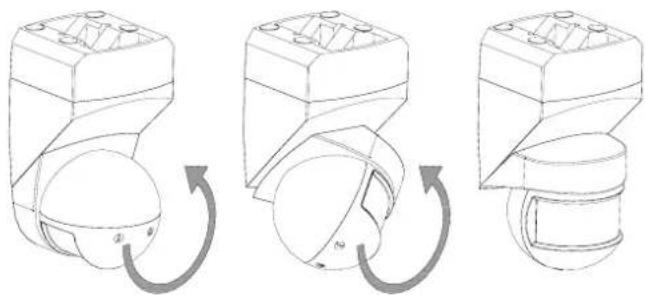

Il peut se monter sur mur ou plafond. Pour le monter sur plafond, tourner la tête jusqu'à ce que le capteur soit bien orienté tel que montre le dessin suivant :

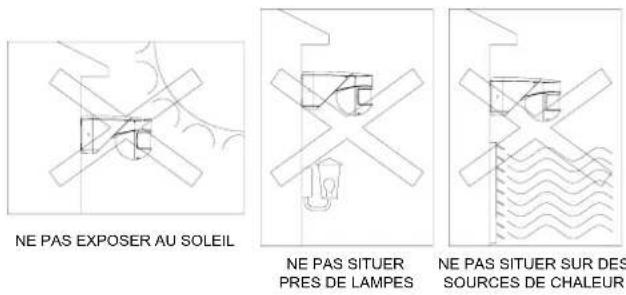

Eviter que des surfaces hautement réfléchissantes (liquides, marbre, etc.), des éléments soumis à des changements brusques de température (chauffage, air conditionné, possibles courants d'air) ou des sources lumineuses, ne se trouvent dans sa zone de détection.

NE PAS EXPOSER AU SOLEIL NE PAS SITUER PRES DE LAMPES NE PAS SITUER SUR DES SOURCES DE CHALEUR

La base comporte 8 trous préformés pour une fixation à plat suivant le type d installation (mur, coin concave ou convexe) vous devez percer les trous appropriés.

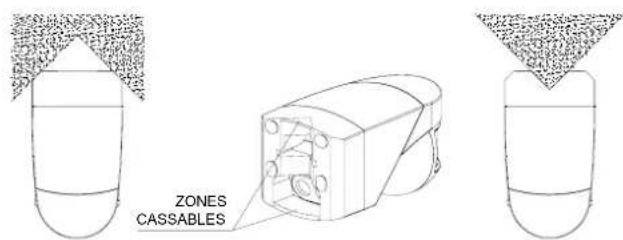

Pour installer dans un coin rentrant vous devez casser les parties affaiblies dans le support d'installation.

ZONES CASSABLES

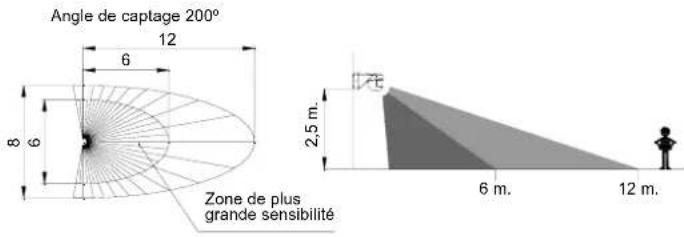

La hauteur idéale de montage est d'entre 2 et 3 mètres et la direction du mouvement de la source de chaleur doit être le plus transversale possible à la lentille de l'MULTIMAT.

Angle de captage 200° 12 6 8 6 Zone de plus grande sensibilité 2,5 m. 6 m. 12 m.

Dans l'installation de l'MULTIMAT il faut tenir en compte que la détection se produit en croisant ses faisceaux de détection, et par conséquent si la source de chaleur à détecter est parallèle aux faisceaux, la détection se produit à une moindre distance, étant donné qu'elle ne traverse pas les faisceaux, jusqu'à ce qu'elle se trouve tout près de l'appareil.

MOINS GRANDE SENSIBILITEPLUS GRAND

Dans les figures supérieures la flèche indique la direction du mouvement de la personne ou objet à détecter.

La température ambiante de l'enceinte où s'installe l'MULTIMAT influe assez sur la sensibilité de la détection et par conséquent sur la distance de détection. Plus la température sera élevée, pire sera la sensibilité, vu que l'appareil fonctionne par détection du mouvement d'une source de chaleur (dans la plupart des cas 36 °C température du corps humain), plus la température ambiante sera proche de 36 °C, pire sera la détection.

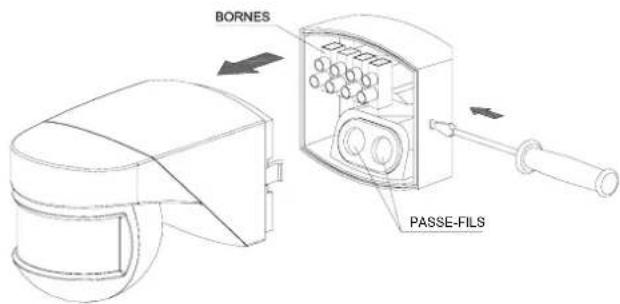

La base de fixation inclut les connexions électriques, de façon à ce qu'elle puisse être installée dans sa position, avec les connexions réalisées et après avoir inséré le détecteur dans la base. De même, s'il faut démonter le détecteur il n'est pas nécessaire de démonter la base.

BORNES PASSE-FILS

CONNEXION

Connector conformément au schéma suivant :

Emboîter l'MULTIMAT dans la base et le fixer avec la vis.

MISE EN SERVICE. AJUSTAGES

Les sélecteurs se trouvent dans la sphère de l'MULTIMAT :

REGULATION DU TEMPS DE RETARD

REGULATION DE LA LUMINOSITE

AJUSTAGE DU CHAMP DE DETECTION

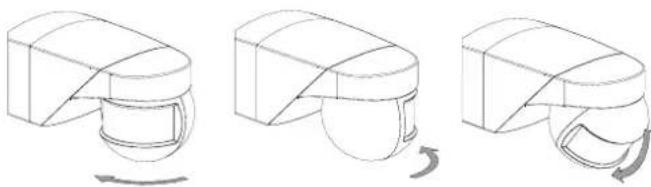

La tête peut tourner horizontalement environ 180° (ne pas forcer la rotation plus de 180°) et verticalement environ 45°, en déplaçant la zone de détection tel qu'indique la figure :

Pour ajuster le champ de détection suivre les pas suivants :

• Tourner les sélecteurs de régulation de retard de déconnexion jusqu'au minimum, et le sélecteur de luminosité jusqu'à (☀️).
• Vérifier la couverture en vous déplaçant dans les limites du champ de détection.

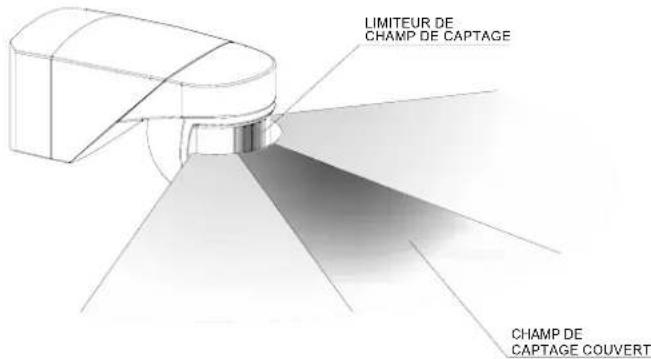

L'MULTIMAT est fourni avec des limiteurs de la zone de détection. Chaque limiteur est divisé en 4 secteurs, qui peuvent être découpés selon les nécessités. Pour exclure un secteur du champ couvrez la partie correspondante de la lentille avec des limiteurs adaptés à vos nécessités.

LIMITEUR DE CHAMP DE CAPTAGE CHAMP DE CAPTAGE COUVERT

Après le placement et l'ajustage du champ de détection, régler la luminosité et le retard de déconnexion requis.

AJUSTAGE DE LA LUMINOSITE

L'interrupteur de proximité MULTIMAT peut être gradué de sorte qu'il agisse seulement quand les conditions de luminosité sont au-dessous du niveau sélectionné. En tournant le sélecteur de luminosité vers la position (☒), il réagira sous n'importe quelle condition de luminosité. En le tournant vers la position (☒), il réagira seulement sous des conditions de très basse luminosité.

Quand la luminosité environnementale sera la souhaitée pour le fonctionnement du détecteur, tourner le potentiomètre de luminosité jusqu'à la position (C).

Ensuite le tourner vers la droite lentement jusqu'à ce que l'illumination s'allume. Quand l'MULTIMAT est préparée pour détecter (le niveau lumineux est inférieur au réglé) le led interne clignotera toutes les 3 secondes.

Pour les modifications apportées à l'équipe de soutiers pour prendre effet, vous devez quitter la zone de détection et d'attendre l'arrêt de l'installation.

AJUSTAGE DU RETARD DE DECONNEXION

En tournant le sélecteur ( ⓣ ) le retard de déconnexion sera :

• Temps minimum de retard de déconnexion : 3 secondes.
• Temps maximum de retard de déconnexion : 30 minutes.

Ce temps se rétablit chaque fois que le détecteur capte.

La sensibilité du capteur peut se trouver réduite si la température de l'objet à détecter est proche de la température ambiante.

Une fois la temporisation terminée, l'MULTIMAT maintient une période d'inactivité d'environ 2 secondes pendant laquelle il ne détecte pas.

MODE DE FONCTIONNEMENT

L'équipement entre en fonctionnement normal 30 secondes après sa connexion.

CARACTERISTIQUES TECHNIQUES

Alimentation 230 V 50 Hz.

Pouvoir de Coupure

μ 10 A 230 V\~ cos φ=1

Charges maximales recommandées

Lampes incandescentes 2000 W
Fluorescents
1000
Halogènes basse tension (12V) 2000 VA
Halogènes (230 V) 2000 W
Lampes faible consommation (CFL) 1000 VA
Lampes faible consommation (Downlights) 900 VA
Lampes LED 1000 VA

Consommation propre 8,5 VA (1,5 W approx.)

Rang de luminosité 5-30-2000 Lux.

Rang de temporisation De 3 s a 30 min. approx.

Angle de détection 200°

Champ de détection Frontal: 12 mètres à 20 °C.

Latéral : 8 mètres à 20 °C. -20 °C à +40 °C

Température de fonctionnement

Type de protection IP 55 selon EN 60529

Classe de protection

Classe II selon EN 60669 dans des conditions de montage correctes.

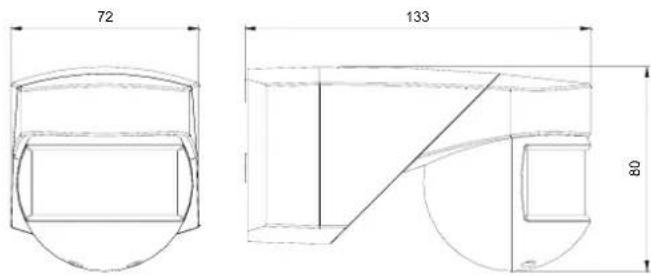

DIMENSIONS

72 133 80

01_2012

A016.13.54464

ORBIS TECNOLOGIA ELECTRICA, S.A.

Lérida, 61 E-28020 MADRID Téléphone : [phone]; Fax : [phone]

E-mail: [e-mail]

http://www.orbis.es

BEDIENUNGSANLEITUNG

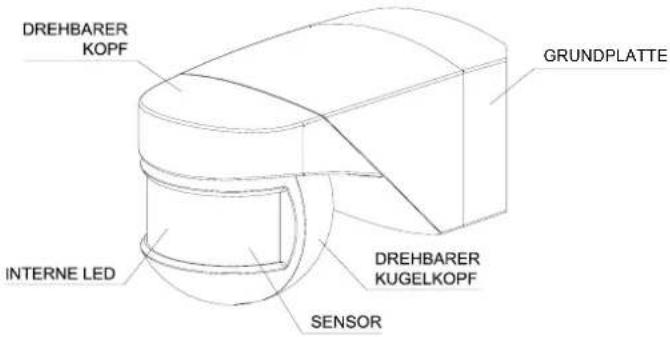

DREHBARER KOPF GRUNDPLATTE DREHBARER KUGELKOPF INTERNE LED SENSOR

BESCHREIBUNG
